我们的工程项目中轴网的作用就像空间几何运算中的坐标系一样重要，但不一样的是轴网体系并不是绝对的且存在着不唯一性。

    同样，在revit中轴网也体现出了两个鲜明的特点：

    1）轴网是有边界范围并且可以灵活调整的；

    2）可以存在多个不平行的轴网体系并且可以有重叠的范围。

    但是软件的这些灵活设计也给我们带了一些困扰！轴网体系有限的边界范围会使得其在某些视图下不可见，并且会产生在三维空间上。

    今天，我们就来看一下如何解决这些问题。

    1.调节正交轴网的可见范围

    先来了解一下与坐标系正交的轴网分别在平面视图和剖立面视图的影响范围。

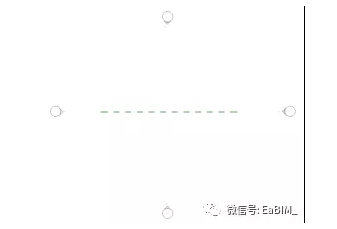

    在平面视图中我们选中任何一根轴网，都可以见到一个可拖拽的控制柄；

    这个控制柄不仅仅是显示，而是实际意义上轴网在平面空间上的区域范围。

    我们自己可以通过画一个剖面与其边界相交进行验证，这里不在详细解释。

    同样我们来到立面视图，也能看到立面方向上的控制柄控制着轴网的垂直空间范围。

    这也是导致很多时候我们发现轴网不可见的主要原因！

    注意：请先创建完所有标高再画轴网。

    如果我们如下图，只建了地下部分的标高就开始创建轴网，那当你在创建地上部分的标高和视图时就会发现轴网不可见了。

    因为先创建标高后再创建轴网，revit会根据标高智能去条件轴网的垂直范围：

    当然在正交轴网中还相对好补救一些，我们可以直接在立面中，通过拖拽控制柄范围来修改；不过在斜轴网和弧形轴网中就相当麻烦了！

    2.调节斜轴网的可见范围

    对于斜轴网我们发现在立面中是不可见的：

    因此我们只能通过绘制与其平行的剖面，然后打开剖面在2个方向中进行调整了，非常麻烦！

    所以，请先创建完所有标高再画轴网。

    3.调节弧形轴网的可见范围

    而对于弧形轴网，你们无法绘制一个弧形剖面与其平行，因此需要通过选中以后点击“影响范围”来进行逐一修改：

    所以重要的事情说三遍：

    请先创建完所有标高再画轴网！

有的时候当我们因为项目需要安装了低版本的revit后，会发现每次双击rvt文件都会以低版本启动，这往往非常恼人，即使设置了windows文件默认打开方式也不会有效果。

这是由于revit自身在注册表中写入了启动信息，最后安装的版本会进行覆盖，有的时候软件发生异常崩溃时也会被其他版本覆盖，现在让我们看一下是如何进行修改的。

1.修改revit工程文件默认启动版本：

首先我们需要打开Windows注册表，在左下方搜索栏输入regedit

找到或者输入路径：

计算机HKEY_CLASSES_ROOTRevit.Projectshellopencommand

选中注册信息，右键点击修改

将revit版本号改为我们希望的启动版本，例如2020

注意：前面的路径应该与对应revit版本的安装路径相同

忘记revit安装路径的话，可以右键点击”打开文件所在位置” 查看

2.修改revit族文件默认启动版本：

同样的方式我们找到revit族文件的注册启动信息位置：

计算机HKEY_CLASSES_ROOTRevit.Familyshellopencommand

将路径改为对应的revit版本

下次双击打开rvt或者rfa文件时就能根据自己想要的revit版本打开了，是不是方便了很多呢

目前，相信使用Revit的用户是非常多的，根据有在使用Revit的用户反映，在Revit中选择或创建管道时，响应速度较慢或滞后，且程序可能会挂起。此时，光标会旋转几秒钟。

状态：

此事件已在以下产品中解决：

Revit 2020.2

要安装更新，请打开Autodesk桌面应用程序,然后单击“我的更新”。要安装新版本的 Autodesk 软件，请打开 Autodesk 桌面应用程序并登录，然后单击“我的产品”。要使用 Web 浏览器安装更新或新版本，请登录到 Autodesk Account。(您对新版本或更新的访问权限取决于您的 Autodesk 软件权利。)

解决方法：

要避免此问题，请执行以下操作：

重命名问题级别，以指明它是旧级别(例如，级别1不使用)。

使用适当的名称创建新层。确保其标高与旧标高相同。

从旧标高到夹板切割所有管道。

粘贴与选定标高对齐的管道，选择新创建的标高。注意:如果粘贴不起作用，请选择管道(而不是剪切)并将参照标高修改为新标高。)

删除原始标高。(注意:这将导致在此级别上创建的任何视图丢失，因此应谨慎执行此操作。或者，将此标高放置在自己的工作集中，并使工作集在所有视图中都“不可见”,以防止无意中被使用。)

仅插入处理模型所必需的链接。

在“系统类型属性”中将计算方法更改为“性能”。

    来源丨益埃毕教育

    由于在Revit项目环境中内建模型无法创建“点”这个图元，所以当需要创建椎体时不能直接用一个点和一个面来创建生成椎体。

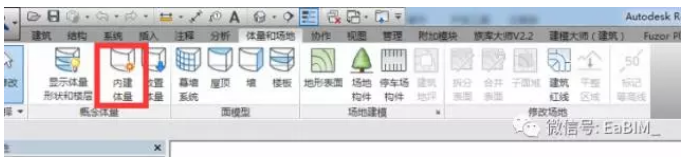

    1.首先我们进入內建体量如下图所示

    2.在平面上绘制一个如下图所示的参照平面，通过拾取这条参照平面来设置绘制视图。

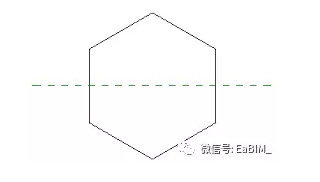

    3.随意绘制一个中心在参照面上的多边形（注：多边形的边与我们所绘制的参照平面必须垂直）。

    4.点击创建选项卡下，工作平面面板中“设置”命令。

    5.拾取我们之前绘制的工作平面并进入南立面

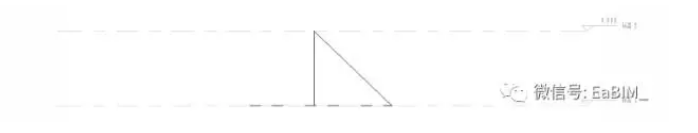

    6.绘制一个如图所示的三角形，应注意三角形的中心不得超过多边形的中心。

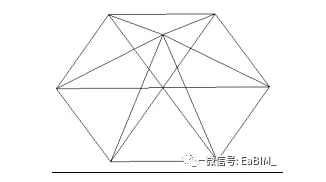

    7.绘制完成后进入三维视图，看到的视图如下。

    8.同时选中多边形与三角形点击创建实心形状。

    9.最后形成的模型如下图所示。

    -END-

    文章来源：Revit教程

    Revit制作族的过程中会有很多族样板来共大家选择，选对的族样板会让后期的工作简单不少。

    这一节我们讲解利用“基于线的公制常规模型”族样板来制作一个简单的篱笆，按照这个方法也能制作其他类似的族。

    放样来制作篱笆的横杆，放样的路径也就是我们之后篱笆的路径。

    期间应该注意放样的路径和参照线锁定，后期在项目中绘制的过程中才能让族模型跟着鼠标的点击间距布置。

    篱笆的立柱是通过阵列给参数来实现的。

    这个族的制作过程很简单，也可用于其他类似族的制作过程中去。

    来源丨益埃毕教育

    Revit中自带有四种项目样板，在很多情况下默认的样板可能不满足使用需求，此时需要按照相对应的项目需要创建新的样板文件。那么如何快速使用新创建的项目样板，并让这个样板文件与Revit自带的样板一样，每次打开软件都可以快速使用，下面就来讲解一下具体的设置方法。

    1、打开Revit选项卡右下方的“选项”，切换至“文件位置”选项卡下，如图所示。

    2、安装完成后，软件默认有四个样板，可以点击加号可以添加新的样板快捷使用方式，点击箭头，可以调整上下位置关系。点击“路径”选择相对应的文件，如图所示（此时为软件默认样板路径）。

    3、将新建的样板文件保存到上图所示的路径位置，如图所示。

    4、点击加号，在“路径”栏中选择相对应的文件位置，将新保存的样板文件添加进去即可，如图所示。

    完成上面几步的设置之后，打开新建项目文件，便可以看到刚才设置的样板文件已成功地添加到Revit自带的四种样板文件后面，使用起来方便快捷。

    意义：每个项目情况层次不齐，设计建模过程中所使用构件族不同，所以使用的项目样板也是不一样的，提前准备好一个合适的样板，可以为后期的工作带来很多便利。通过学习上文，可以为将样板添加至快捷创建项目位置，方便使用。

有时候打开项目会提示您图元受损，那该怎么办呢?

方法：

单击 “应用程序“打开“项目”。

在“打开”对话框中，浏览并选择项目文件，选择“核查”选项，然后单击“打开”。“核查”选项可扫描、检测并修复项目中损坏的图元。 使用此选项时，打开文件可能要花费一些时间。

保存项目文件的新的核查版本。

如果仍然存在问题，确定哪些图元会导致该问题，如下所述：

打开不会导致错误消息的此项目的备份副本。

单击“管理”选项卡“查询”面板(按 ID 号选择)。

在“按 ID 号选择图元”对话框中，输入已损坏图元的 ID 号(由原始错误消息提供)，然后单击“显示”。在早期版本中，第三方工具有时会造成“项目信息”图元损坏。

如果“按 ID 选择”工具指示损坏的图元为“项目信息”，请执行以下操作：

打开项目文件的核查版本。

打开不会显示损坏图元错误消息的另一个项目副本(例如备份副本)。如果工作共享模型出现图元损坏，可以打开不会显示错误消息的模型的本地副本。

确保 Revit中只打开 2 个文件。

在核查项目文件中，请执行以下操作：

单击“管理”选项卡“设置”面板(传递项目标准)。

单击“放弃全部”。

选择“项目信息”。

单击“确定”。

如果显示“重复类型”对话框，单击“覆盖”。关闭项目的备份副本。

保存核查后的项目文件与更新后的项目信息。

我们在做项目时，有时为了方便检查模型或者展示成果，需要将构件透明度做下调整，从不透明状态调整微透明或者半透明等，这里以楼板为例，如下：

那么，用Dynamo如何来实现楼板透明度调整呢？

还是先打开Dynamo，新建一个项目文件，在“Revit”-Views-View下找到“View.SetCategoryOverrides”节点：

如果对节点位置不熟悉，也可以直接在搜索栏内输入“View.SetCategoryOverrides”字样，便可自动出现相关节点：

分析此节点端口，第一个是“View”也就是视图，是自己打算在哪个视图窗口进行；第二个是“category”也就是类别，是你准备将哪个类别的构件进行透明度设置；第三个“overrides”也就是图形替换设置；最后一个端口是“hide”也就是隐藏，默认为false（不隐藏），也可以设置为ture（隐藏，但为临时隐藏），如图：

接下来根据端口需要找到所需要的节点，我们在三维视图进行透明度调整，那就选择三维视图，我们要对楼板类型进行透明度调整，在类别里就选择楼板，图形替换设置还需要有节点接入，那就选择需要的节点，如下：

从图中可知，第三个节点端口最多，看起来有点吓人，但我们仅需要倒数第三个端口，也就是“transparency”，其默认数值为-1即不透明，如果想设置透明度，则输入1-100之间的整数（也就是对应透明度），将节点进行相连，点击运行：

返回项目检查楼板的透明度，发现里面的数值已经被填充完毕，25%也就是Code Block内的数值25。

如何来使用Revit明细表功能？最近，有朋友在学习Revit软件的过程中，问到过明细表的相关问题，在Revit中明细表十分强大，创建明细表之后不仅可以统计、查看需要的信息，还可以通过对明细表来对模型构件直接修改。

1、通过明细表选择需要的构件。

在明细表中选择需要查看的构件，点击功能区域中的“在模型中高亮显示”，通过切换不同的视图，来查看相应构件的位置。

2、通过明细表批量修改需要替换的构件。

在明细表中选择需要修改、更换类型的构件，可直接修改其类型以及其他参数，例如高度、宽度、低高底等参数。

3、通过明细表对梁、柱等非系统族材质统一修改(系统族就只能通过复 制类型来修改材质)。

此处通过明细表修改构件材质，暂时只针对梁、柱等材质为实例参数的构件，不能直接修改材质为类型参数的构件，例如墙等。

意义：明细表功能在实际工程中用途很大，不仅能够简单的统计构件的数量、面积、体积等，还可以通过明细表对工程中构件进行修改，两者作用是相互的。

在Revit出图过程中，有时候需要钢筋进行注释，但是在Revit软件中默认字体是不支持钢筋符号的显示。下面就教给大家怎么去解决这个问题，让Revit也能正常显示钢筋符号。

1、在百度搜索栏中输入“Revit.ttf”字体，找到该字体进行保存，将保存好的文件放置在路径C/Windows/Fonts中进行装载，如图所示。

2、装载好Revit.ttf字体后，就能够在项目中进行钢筋符号的创建。新建一个项目，点击“注释”选项卡下“文字”面板中的“文字”命令，如图所示。

3、点击“属性”面板中“编辑类型”，在“文字”栏中找到“文字字体”选择“Revit”，如图所示。　

4、点击绘图区域任意位置添加注释，按“Shift+$”，就会输入钢筋一级符号，如图所示。

　　下面为输入钢筋符号对应字符。

　　意义：通过学习上述内容，不仅学会了在出图时钢筋符号的注释，还学会了对Revit软件中字体的修改，方便在出图过程中进行注释。

Revit中制作镂空砖的方法(本例对尺寸未作要求)

　　Revit对于镂空叠砖的墙面，可用窗的族制作、在墙面上挖洞等方法。但如遇到工程量很大时，想要再修改，那将是非常的不方便。因此本例中提供“幕墙+体量+自适应族”的方法制作做镂空砖，有效的解决上述问题。

　　1.新建墙体及幕墙，并将幕墙自动嵌入到墙体中

　　2.创建内建体量，并分割其表面，再选择1/2错缝

　　3.创建“基于填充图案的公制常规模型”，并对其表面进行更改

　　4.添加参照点并使用参照线连接

　　5.添加宽度参数，并生成模型，更改其材质。

　　6.将该族载入到项目中，并对间距进行微调，建模填充图案构件：了解建模过程可以有效地改进填充图案构件的概念设计。

　　尽管默认的平铺参照点不会水平移动，但是可以在样板参照线上添加驱动点来改变几何图形。通过绘制的线和几何图形，创建拉伸、形状和空心形状来给出构件尺寸标注。

　　尽可能将边界平铺条件设置为“空”或“悬挑”。如果设置为“部分”，文件的大小以及由此带来的内存需求会增加。在这种情况下载入填充图案构件以及修改已应用了填充图案构件的概念体量时，花费的时间会比预期时间长。

　　选择在处理闭合形状时将会无缝联锁的填充图案。

　　使用多个视图窗口进行处理，使填充图案构件族的设计工作流更加便利。

Revit巧用族中的关联参数

　　Revit族中构件的可见性，此处使用了三个不同方向的箭头重叠在一起。对每个箭头都设置可见性后在载入项目后就可以对其可见性进行设置。例如只选择向上的箭头。

　　有必要提醒的是设置为实例参数，这样在用该标识牌族时就更加的灵活多用。

　　同理在构件的编辑类型中也会有关联参数的按钮。关联参数按钮属性可根据前面的系统所给出的提示在创建参数知道。

　　这些都是在同一个族中完成的。

对于刚刚开始学习Revit，对于一些特殊符号不知道该如何输入，下面就来简单讲解一下。

③、也可以用复制黏贴的方式实现。

    在使用revit软件建模的过程中，会遇到软件闪退的情况。关于闪退的原因会有很多，所以这里只针对两种比较常见的情况进行讲解。

    解决办法：

    1、关闭硬件加速：

    找到Revit.ini配置文件，修改开启硬件加速参数！

    UseGraphicsHardware=0

    Revit.in位于如下位置：

    2、删除授权文件：

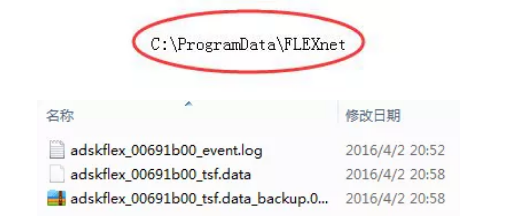

    删除C盘ProgramData文件夹下面FLEXnet文件夹的所有文件！

    -END-

在Revit出图时，通常需要设置图层，以方便施工方查看。例如施工方通过图纸统计构件数量过程中，可以将其它系统隐藏，进行单一系统构件数量。那么在导出图纸过程中，怎么设置分图层导出呢？下面进行讲解。

1、首先点击左上角Revit图标，选择以DWG格式导出CAD图纸，如图所示。

3、此处以风管图纸导出设置为例。在页面中找到风管，点击图层修改器中的“添加/编辑”按钮，如图所示。

4、选中系统类型并添加到右侧，如图所示。

5、在右侧风管一栏分隔符位置添加分隔符“-”然后点击确定即可完成风管以系统类型区分图层的导出设置，如图所示。

意义：实际工程中CAD图纸可以按着不同系统进行分图层，方便查看，那么其他的电气、管道同样也可以使用上述方法进行图层的设置。

    Revit中如何创建漏斗形的楼板

    1、通过楼板命令绘制一个楼板。

    2、通过参照平面命令定位出控制高程的点所在位置。

    3、选中绘制的楼板，点击形状编辑面板中的添加分割线命令，绘制出分割线。分割线的焦点是可以修改高程的点。

    4、绘制完成分割线后，点击需要改高程的点，修改高程。

    5、成果图。

    族是组成项目的构件，同时也是参数信息的载体。族根据参数(属性)集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元的部分或全部属性可能有不同的值，但是属性的设置(其名称与含义)是相同的。

    Revit中使用的族可分为：可载入族、系统族和内建族。

    可载入族：使用族样板在项目外进行创建的RFA文件，可以载入到项目中，也可作为嵌套族加载到其他族中，其本身具有高度可自定义的特征，可载入族是用户最经常创建和修改的族。通常使用族编辑器根据各种族样板创建新的构件族，还可对现有的族进行复制和修改。可载入族可以位于项目环境之外，不仅可以载入项目，从一个项目传递到另一个项目中，而且如果需要还可以从项目文件保存到用户设定的族文件库中，方便创建其它项目的时候使用。本文档主要介绍的就是可载入族的创建。

    系统族：已经在项目中预定义，并且只能在项目中进行创建和修改的族类型(比如墙、楼板、天花板、风管、管道等，系统族还包含项目和系统设置，而这些设置会影响项目环境，并且包含诸如标高、轴网、图纸和视口等图元的类型。可以复制和修改现有系统族，但不能创建新系统族。例如在项目中选择墙体，点击属性面板的编辑类型可在此编辑族类型)。它们不能作为外部文件载入或创建，也不能保存到项目之外的位置，但可以在项目和样板之间复制、粘贴或者传递系统族类型信息。

    内建族：在当前项目中新建的族，它与之前介绍的可载入族的不同在于，内建族只能储存在当前的项目文件里并使用，不能单独存成RFA文件，也不能载入到别的项目中使用。

    。

    1.如何更稳定的使用REVIT

    当Revit使用操作系统内存时，为了尽量降低其不稳定性，可以：

    1、定时重新启动Revit。

    2、如果使用的是工作共享的环境，请保存您的本地文件，重新启动Revit，然后与中心文件同步。

    3、使用工作共享文件时，应限制打开的工作集数目。在“打开”对话框中，从“打开”下拉列表中选择“指定”，这样一来，您可以在打开本地文件之前选择要关闭的工作集。

    4、减少加载的DWG数和RVT链接数。

    5、清除未使用的对象。

    6、限制打开的视图数。

    7、在可能的情况下请使用硬件加速。

    8、在导航视图时，使用优化视图导航可提高性能。

    2.避免Revit文件损坏的注意事项

    尽量避免文件损坏注意事项:

    1、在打开文件时勾选上“核查”选项

    2、定期保存或者另存文件

    3、定期清理文件：使用“清除未使用项”功能

    4、在Revit备份外进行手动备份

    5、设置备份文件的数量在文件

    6、另存为的选项中设置最大备份数

    7、检查至少要有5GB可用硬盘空间

    8、定期清理Windows临时文件夹的内容

    9、确保Revit以及所有的驱动都是最新版本

    10、在程序错误后进行修复

    。

在传统的建筑设计中，CAD软件已经不能满足设计需求了，因此，在BIM技术出现后，越来越多人开始使用Revit软件，那么Revit室内设计的好处体现在哪些方面？

好处一：设计结果的可视化

传统CAD设计往往停留于2D图纸层面，一般需要专业的人员或者具备一定建筑知识的人员才能够看懂，尤其对于室内设计来说，例如门、窗、天花板、桌椅板凳、大理石地面等等，在2D图纸中都只是符号或者标记。通过引入Revit之后，通过软件建立的3D可视化模型，可以把这些元素以真实的面貌呈现在工程各方的面前，改善各方的沟通环境，对整体的效果、性能等进行全面了解。方便大家制定出最佳的设计方案，还可提高客户的体验，促进成单。

好处二：细节处理的能力强

在2D图纸上我们看到的室内细节都是点、线、面以及元素的符号，表现力有限，即便是专业人士也会因为细节关注不到或者处理不到位，造成错、漏、缺等问题，为后期施工造成了隐患。现在可以通过Revit软件所建立的3D可视化模型实现全部可视化，大大提高细节的表现力，例如灯光、建筑构件的材质、饰面、固定装置等都可以一一进行展现。运用软件的模拟功能和渲染功能等，处理平时很难把握或者观察到的细节，制定出更加详细的设计流程或者施工图，大大降低后期改造的风险，早做出明智的决策。

好处三：成本计算的准确性

2D环境中计算建筑成本是一个非常困难的问题，往往依靠的就是人员的经验。像室内设计这种细节多、变量多、数据支持力度有限、信息量匮乏等问题，造成成本浪费现象极为普遍。现在可以运用Revit所建立的数据模型进行可靠地计算面积和材料数量，进而编制精确的预算，避免订购多余的材料或不必要的材料，这样就降低了项目的整体成本。有了精确的面积才能精确地预算地毯、壁纸、吊顶或饰面的面积。大大降低了成本浪费，同时还可以生成明确的精细表，为后期做数据支撑。

    Revit建模时当梁彼此相交时，会出现某些不能自动剪切的情况。有时在项目中使用柱与梁相交时，也会出现无法直接剪切的情况(材质相同，预制混凝土)，如图所示。

    下面来讲两种完成剪切的方法：

    1、双击梁，对梁族进行编辑，在“属性”面板中，找到“加载时剪切的空心”并勾选，重新载入项目中，如图所示。

    2、单击“修改”选项卡下“剪切”的下拉列表中的剪切几何图形，如图所示。

    注意：如果项目有多个未附着的空心，所有这些空心都将参与到剪切中。

    意义：在结构建模过程中遇到类似问题，可以通过上述方法，完成梁与梁、梁与柱之间的剪切，方便建模。

在Revit中三维剖面框有哪些用法？在使用Revit的过程中，通常我们都要在三维中查看某一内部构件的三维形态，这时候我们就要用到剖面框的功能，下面我们就来讲一下它的三种使用方法：

第一，最普通的，直接在三维的属性框中勾选“剖面框”，此时就会出现一个六面框，拖动六个面方向就可以进行剖

如果在三维中仅想看某一层或者某一立面，可以使用view cube右键“定向到视图”这一功能，然后剖面框就会给你自动剖到选择的楼层

第三，如果想只查看某个构件，可以在平面图中选中此构件，然后使用“选择框”功能，这样就会在三维中只剖到此构件

注意三种方法如果要恢复完整的三维视图状态，都是在属性框中把剖面框勾掉即可!

Navisworks能做什么？对于不了解Navisworks的小伙伴来说，首先想知道的肯定是它的用途。Navisworks是 Autodesk 推出的一款用于仿真、分析和项目信息交流的软件。多专业设计模型和数据可整合进一个集成的项目模型，以供设计校审和冲突管理使用。Navisworks能够帮助设计(相关专业)、专利商、业主和施工人员在现场施工前从各角度对3D模型进行全面审查，以满足装置关于安全，检维修和操作空间的要求，预测和避免潜在的问题。它的应用点主要有以下几点：

（1）三维可视化。这点是近些年各大软件厂商的招牌大旗，不单国外的ABC大厂（Autodesk、Bentley、Catia），国内的结构分析软件（如YJK、PKPM、广厦CAD），造价软件（如广联达和斯维尔）都能够做到，但实用性就各有所长了。

（2）碰撞检查。其他软件因为自身原因并不多了解，但是Revit自带的碰撞检查功能我经常用来核对门窗和主体结构是否有碰撞。而Navisworks的碰撞检查功能则更上一层楼，不仅可以检测实体碰撞，而且可以设置条件判断构件即使未发生碰撞，那么间距是否还满足规范要求。

（3）另外，进度计划控制，施工模拟动画演示和渲染，Naviswork都可以做到，但是讲真的，当一个软件全能了，注定不能做到极致。这也是为什么，业内对于进度计划这块喜欢用广联达、动画和渲染这块喜欢lumion或其他软件。

　也许，在设计建造的过程中，有些人还不知道Revit中可以使文字沿曲面布置？ Revit中的模型文字只能相对于平面进行垂直方向的拉伸，今天我们来分享一下如何使文字沿曲面进行布置。

　　1.打开示例项目

　　我们在曲面上进行文字的添加，需要在族环境下进行，项目中可以使用内建模型来完成。

　　2.添加模型文字

　　在视图中添加模型文字，调整文字字体及大小

　　3.创建文字草图

　　由于模型文字无法被剪切，我们可以通过创建文字拉伸实体的方法达到我们需要的效果。拉伸的草图就是模型文字的边缘线。

　　但我们在实际操作时会发现，在模型文字上直接使用“拾取线”命令是无效的，那么我们该如何便捷的进行草图绘制呢?

　　4.创建文字草图技巧1

　　下面我们介绍一下创建文字草图的小技巧。首先隔离显示模型文字。

　　然后，导出DWG格式，在随后弹出的对话框中选择“将临时隐藏/隔离 模式保持为打开状态并导出。”

　　5.创建文字草图技巧2

　　在Revit中点击“拉伸”，在插入菜单中选择“导入CAD”,选择之前到处的DWG文件，草图即创建完成。

　　6.创建文字拉伸

　　7.创建剪切

　　创建空心拉伸，调整好所需保留的部分，进行空心拉伸图形的创建。

　　8.对文字拉伸进行剪切

　　调整空心拉伸高度，对文字拉伸进行剪切，剪切后实际效果如图所示。

在Revit中不能选中图元的都会有哪些原因?在使用Revit，经常有用户发现不能选中图元了，这时我们首先就要来看一下软件界面右下角的几个选项是否选择正确。

  自左向右分别为：

  1.选择链接

  选择链接及其图元。当链接不能选择时，首先就要开一下该功能是否已经开启。

  2.选择基线图元

  可在视图的基线中选择图元。该项开启时，可选择基线范围内的图元，例如，当基线设置为标高1时，你在标高2也可以选中标高1上的图元。关闭后，则不可以这样选择。
