Revit中的参数可分为4大类：族参数(Family Parameter)、项目参数(Project Parameter)、共享参数（Shared Parameter）、内置参数（Build-in Parameter）。

Revit中的参数是实现参数化设计非常重要的一部分，直接影响到建模阶段信息输入和制图阶段信息输出（各种明细表及标记）的范畴，可以说直接决定了建筑信息模型在全生命周期使用的广度和深度。如果说Revit模型是一个数据库，则各种参数就决定了这个数据库需要包含什么样的数据，而参数的类别就决定了数据与模型构件的关联方式和输出方式，因此是项目模板文件设置中重要的内容之一。

Revit中4类参数的特点

（1）族参数。在族文件中创建；把族文件载入项目文件后，族参数不能出现在明细表或标记中，也就是说在用明细表进行统计或标记注释时无法使用该参数。

（2）项目参数。项目参数特定于某个项目文件；通过将参数指定给多个类别的图元、图纸或视图，图元可包含该参数信息，并用于在项目中创建明细表、排序和过滤。

（3）共享参数。共享参数可用于多个族或项目中；将共享参数定义添加到族或项目后，可将其用作族参数或项目参数；共享参数被定义在Revit之外的一个共享参数文件（.txt）中，因此受到保护，不可更改；可以标记共享参数，并可将其添加到明细表中。

（4）内置参数。族文件模板中自带参数，由系统自动创建；用户不可以修改和删除，但可以重新命名；可在明细表及标记中出现。

美国 Autodesk（欧特克）公司开发的 Autodesk 系列软件至今在我国依然受到各相关行业的青睐，其依靠CAD软件使用者的巨大基数及友好的操作界面，在中国市场上占领着极大的份额，所以国内对这家公司并不陌生。

Revit 作为一款 BIM 系列软件，它适用于建筑、结构、设备等专业领域，在Revit 2014版本之后，这三个专业领域独立的软件被集成到一个软件上，即是目前使用Revit软件。Autodesk公司开发的AutoCAD软件被我国工程领域广泛使用，占有极大份额，并且 Revit系列软件操作界面友好，为初学者提供试用版，因此该系列软件是目前BIM应用最广泛的软件。

Revit概念体量的介绍

Revit翻模过程中提高注意力及准确率的技巧  文/区展聪 审核/李签

2022年，BIM市场遍布Revit翻模插件，帮助BIMer快速搭建模型。但作为辅助工具，翻模插件仍无法完全替代人手翻模工作，手动翻模还是BIMer无法躲过的工作。

使用Revit翻模一般是导入CAD作为底图,对CAD进行描绘。但由于CAD底图在制作过程中为了更地识别不同设计内容，会对每个图层设置不同的线型及颜色，导人Revit后，还经常出现字体、 线形、填充图案变形等情况，导致CAD底图变得十分凌乱。不但让 BIMer眼花缭乱，还会分散BIMer的注意力，降低翻模准确率（图1 ）。

今天给大家分享一个亲測能提高注意力，减少眼睛疲劳，还能提高翻模准确率的小方法。

首先，我们要「弱化」整个CAD底图的显示，进入“可见性/ 视图”的“导入的类别”窗口，展开导入的CAD,把所有图层都替 换成浅色，细线显示。我个人比较喜欢浅灰色，1号线（图2）。

然后，我们再强化当前翻模内容相关的CAD图层显示（比如我现在需要对墙体进行翻模，就选中墙体相关的图层），把图层替换成鲜艳的颜色，粗线显示。我个人比较喜吹红色，7号线（图3）。

现在我们看看一下设置完成后CAD底图的效果（图4 ）。

墙体以外的图层淡显，相当于过滤了大量干扰信息，使人的注意力更好地集中在墙体上。还让眼睛更轻松。

如果再把墙体模型设置成半透明，还方便看出哪些墙伸创建多了，哪些墙伸;创建少了（图5）。当需要创建其他类别的模型时，就杷当前强调的图层设置回浅色 细线，把下一个需要创建的模型类别相关图层设置成鲜艳的粗线。

这样做还能让整个翻模过程变得有序、可控，避免忍不住跳到到 其他类别的模型创建中去，减少大脑的线程切换，降低脑功耗，保住头发。

图文来源 BIMBOX。

很多小伙伴聊起用 Revit 做设计，都有很多抱怨，其中我们看到最多的，就是模型建了、问题调完了，到最后出图这一步，导出的 CAD 图纸不符合国内的出图要求，还要再修改一遍。

这些修改在外人看起来不是特别难的工作，但就是特别细碎、特别耗时间，随便举几个例子：

这些问题，会让导出的图纸不能直接用，在 CAD 里还要做一遍后期处理，而且模型每次调整，都要调一遍 CAD 图，总会有某一个时间节点，图纸的修改跟不上模型变动了，在这个节点之后，图纸和模型正式分家，各改各的，再也统一不到一起。

这就导致「图模一致」成了非常难坚持的事儿，也就让正向设计的最后一公里落不了地。

今天要给你推荐一款工具 ReCAD，是一款功能很纯粹的出图插件，可以把出图的很多环节整合到一起，一键批量导出符合国内习惯的 DWG 文件，而且价格还特别亲民，两顿饭的钱就能买下来，不用公司批款，自己就能拿主意，省下时间早点下班。

下面咱们就来聊聊，用 Revit 原生方式出图存在哪些具体的问题，对应的也就是给你讲解一下 ReCAD 的功能。最后，即便是这么便宜的软件，也别忘了到文末看 BOX 给你的专属福利。

Revit 中如果一个图框里有多个视图，比如一张平面图加几张大样图，会强制导出到 AutoCAD 的「图纸空间」，而如果打开「模型空间」，会发现图纸是散乱排布的，并且都没有套图框，图框都留在了图纸空间。

虽然按 AutoCAD 设计的初衷，本来就是在图纸空间出图，但国内不少公司还是习惯直接在模型空间套图框出图。

使用 ReCAD，你可以一键设置，让图纸和图框一起导出到模型空间，不同比例的大样图都做好了图块，再按照比例缩放排布到一个图面里。

很多设计院在审图的时候，会因为字体不对而过不了审。这是因为 Revit 导出的图纸字体是 Windows 的 TrueType 字体，到 CAD 里再修改非常麻烦，而且还会导致 CAD 很卡。

ReCAD 就可以很方便的解决这个问题，一键勾选，就可以把图纸文字转换成 SHX 单线仿宋字体，更符合国内基于天正的出图习惯，图纸也变得流畅多了。

除了字体，Revit原生导出的文字还有一个麻烦事儿，中文跟英文、数字、符号等会断开，导致后续编辑非常不便。ReCAD也一并处理了这个问题，导出的文字不会无端断开。

关于文字还有一个细节，就是结构的钢筋符号问题。Revit里一般通过特殊的TrueType字体来输入钢筋符号，导出dwg之后在CAD里转成SHX单线字体，就会变成乱码。

ReCAD在导出为SHX单线字体时，还贴心地将钢筋符号转为SHX对应的钢筋符号，避免了一个很麻烦的替换操作。

Revit 原生导出图纸，尺寸标注的字体和样式，跟国内的出图习惯差异比较大，ReCAD 可以通过简单勾选一个选项，把图纸中所有的尺寸标注样式都导出成天正的标准样式，字体是细仿宋字，标注线两端是斜短粗线。

Revit 原生图框导出是不支持粗细线分离的，ReCAD 制作图框的时候，会把宽线、中粗线和细线分开处理导出。

Revit 导出图纸，图层和颜色的控制是最大的一个问题，值得咱们好好说说。

Revit 原生可以使用基于模型类别，来控制导出的图层。但因为不是基于类型控制，很多地方没办法按国内的习惯来精细控制图层和颜色。

比如建筑墙和结构墙在同一个图层；也无法区分普通门窗和防火门窗。再比如，需要按不同专业来区分不同文字标注图层的时候，也因为所有文字标注都属于同一个类别，导致不能区分图层。

实际上，大部分自己建的可载入族，都可能因为类别问题，导致它们的图层混到一起，没办法分开。

针对图层这个大问题，ReCAD 一共提供了四种精确控制图层的方式。

➤ 第一种方式，是按不同构件设置图层的功能。

它已经帮你划分好了通用、建筑、结构、给排水、暖通空调和电气六个专业，不同类型的构件也已经分好类，只需要设置好图层名和颜色，就可以按需求导出。

建筑墙和结构墙会自动区分图层，你还可以在软件里设置专业前缀字母，比如建筑是「A」，结构是「S」，这个前缀会被自动写到对应专业的图层名里。

同样，门窗也会对是否防火进行区分，对应的族名称、类型名称和类型标记里，只要包含了「防火」、「FM」等关键字，就会被软件自动识别，导出到不同的图层里。

还有个地方做的真是很细，轴号、轴网和轴网标注是分成三个图层的，轴号会带一段小短线在同一个图层，这样方便在图纸里任意关闭中间的轴线或者标注。

机电专业出图为了不和管线混淆，会把中间的轴线隐藏掉。如果用原生功能导出，小短线跟轴线中段是同一图层，会一起关掉。

ReCAD将小短线归入轴号的图层，就符合习惯和开关需求了。软件还提供了一个选项，勾选一下，就会在导出后自动隐藏轴网层，也是很贴心了。

➤ 第二种方式是更自由控制的「按关键字设置图层」。

这个功能是优先级最高的，你可以把它理解成一个过滤器，对族名称、族类型名称、墙类型名称、楼板类型名称、尺寸标注类型名称进行关键词过滤，关键词可以是「包含」或者「等于」，再设置好图层和颜色，软件就会优先按照这个设置来导出图层。

比如你希望把载入的所有调节阀都单独导出一个图层，而不是在它所属系统的图层，那就可以设置规则：族名称包含「调节阀」，图层为「调节阀」。

这样，无论是给自己建的可载入族区分图层，还是给不同的标注分图层，都变得很方便了。

➤ 第三种方式是直接使用某些参数控制图层。

这个功能类似于第二种关键词方式的简化操作版。

你要把某些文字放在特殊的图层，只需要在 Revit 文字属性类型加一对中括号，把想要的图层名写在里面，比如【设计说明】，设置好文字的颜色为绿色，就会被导出到绿色的「设计说明」图层里。

类似地，详图线也可以通过「线样式」的名称处加一对中括号，把图层名写在里面，填充图案则可以通过「说明」参数来控制图层。

值得一提的是，Revit 本身的导出功能，可以自定义图层映射器，目的是为了满足同一个构件包含多个子类别区分图层的需求。比如一个组合消火栓箱，消防柜的符号是属于「详图项目」类别，灭火器的符号是属于「机械设备」类别。

ReCAD 最新的 2.0 版本更新了继承调用 Revit 图层映射器功能，可以把这种更细致的图层区分也提现出来。

➤ 第四种方式，是针对水、暖、电等专业的专门图层设置。

Revit 的管道和风管，都存在于某一个系统，比如「排水」、「回风」等等，一般情况下，机电专业都不希望所有水管和风管都放到一个图层，而是按专业区分图层和颜色。

ReCAD 就在这个「系统」上做了文章，你可以针对管道所在的系统，设置系统关键字，比如给水、污水、雨水等，当软件识别到系统包含这些关键字的时候，会自动给它们分配图层，并且可以给管道、阀门和标注设置不同的颜色。

类似的，对于风管，也可以设置系统关键字来区分图层，还可以分别设置风管、中心线、阀门、风口和标注的不同颜色。

对于电缆桥架来说，这是 Revit 一直以来的老大难问题了，因为电缆桥架没有系统，所以也就不能区分图层，所有专业的电缆桥架就只能放到一个图层里。

和水系统、风系统不同，ReCAD 是使用电缆桥架的「族类型」来识别图层，在插件里输入桥架的类型关键字，设置好桥架的边线颜色、中心线颜色和标注颜色，就控制对应的图层和颜色了。

机电专业的图层命名也很讲究，你可以自己设置不同专业的前缀字母，还可以设置前缀、系统类型、图元分类、系统缩写的不同排列组合方式，各种字段的标准字符也可以自定义，比如管道用「Pipe」、风管用「Duct」等，帮助你生成非常规矩的图层名称。

通过这么四种方式，你只需要在插件界面做一些基本设置，后面的计算就都交给软件了，非常省时间。

Revit 导出的单线管道是细直线，中间没办法加专业名称缩写，后续改样式很麻烦，而且会在弯头、三通等管件的位置断开成短线。

ReCAD 出图就完美解决了这个问题，在单线状态下，你只需要勾选一个选项，就可以把管道转化成多段线，还可以设置宽度尺寸。

如果你希望在多段线中间加入专业名缩写，只要在对应的管道系统属性里，找到「说明」参数，填写需要的字母、字高和间距，比如「XH-1.8-20」，就可以完美生成带专业缩写名的管道样式。

另外，Revit 平面图上的立管显示为固定大小的圆，而暖通专业习惯按实际大小显示立管的圆，只要勾选一个选项，就可以按实际大小导出圆圈。

对于项目中有很多张图纸的情况，ReCAD 支持批量导出，只要勾选需要导出的图纸，就能一键完成所有的修改、计算和导出。

无论是单张导出还是批量导出，都可以在导出 DWG 的同时导出 PDF，所有文件的图幅、横竖向都是自动适配，不需要单独设置。

另外，现在有很多甲方和部分地区的审图需求中，会要求 PDF 也要分图层，用 ReCAD 导出的 PDF 是自带图层的，不需要到 AutoCAD 里面重新打印，能节省不少时间。

一路看下来，你可能会觉得，虽然比起导出后在 CAD 里修改已经简单很多了，但要完整合规的导出一份图纸，需要设置的项目还挺多的。

实际上，这些设置工作只需要在第一次使用软件的时候进行，你可以把前面说的所有设置，都保存成一个配置文件，不同需求的项目可以保存成不同文件，下次只要导入这个配置文件，就不需要重头开始设置了。设置好的配置项还可以导出给团队成员使用。

除了出图这件事，ReCAD 还开发了几个很好用的功能，也给你说一下。

国内交付图纸的时候，很多情况下需要把多个文件合并成一个，无论是不是用 ReCAD 导出的图纸，都可以利用这个合并 DWG 功能，把多张图纸合并成一张图纸，你可以设置图纸排列的行和列，再定义好图纸的水平间距和垂直间距，就能完成这项工作了，图纸越多，节省的时间越多。

需要注意的是，使用Revit原生功能导出的多个dwg，再手动合并成一个dwg时，经常遇到「同名块替换」的情况，也就是不同文件里的图块可能是同名的，但图元不一样，当复制粘贴到一个文件里时，就会被原文件里的同名图块替换掉。ReCAD已经解决这个问题，不管是用它导出的dwg，还是用它合并其他dwg文件，都自动规避了同名块的替换。

有时候我们需要把 CAD 里面的图元粘贴到 Revit 里，比如一些详图表达，这样就不需要为了出图再重新画一遍了。

一般的操作需要先清理 CAD 里面的无关图元，再把整张CAD图导入到 Revit 里。

而使用这个功能，你只需要在 AutoCAD 里面选中一些图元，回到 Revit，选择是用模型线还是详图线绘制，也可以设置线的样式和粘贴点，就可以完成复制粘贴的操作。

这个命令和上一个正好相反，在 Revit 里面选择一些构件，点击「复制到 CAD」按钮，就可以把图元粘贴到 AutoCAD 里。

好了，以上就是关于 ReCAD 这款软件的介绍，目前软件最高已经完美支持 Revit 2022 版本，300 块钱的软件价格也很亲民 。

扫描下面的二维码，或者复制下面的网址到浏览器，就可以下载安装啦。

下载地址：uc.u-bim.com/#/applyTryout?type=10

Revit系列软件是目前较为主流的BIM软件，由Autodesk公司所开发。通过结合AutodeskRevitArchitecture、AutodeskRevitMEP和AutodeskRevitStructure软件的功能可可进行建筑模型的构建与分析。AutodeskRevitArchitecture软件可以根据设计师的思维方式进行精确设计，可输出高质量的建筑设计；AutodeskRevitMEP可设计复杂的水暖电及给排水系统，是暖通、电气和给排水(MEP)工程师的好帮手；AutodeskRevitStructure软件可更精确的对建筑结构进行设计分析。样板文件与族库在Revit应用中起着重要作用，是Revit模型搭建的基础。

由于每个项目的情况都不同，在Revit中建立新的项目时，Revit会默认以后缀名为“.rte”的文件格式使用为项目的初始格式，该“.rte”格式文件也被叫做“样板文件”，它与AutoCAD的.dwe文件异曲同工。

目前造价建模软件国内有两个大的派别，一个是斯维尔，一个是广联达。相对来说广联达占领了大部分市场，但在局部市场上比如深圳地区基本都用斯维尔软件。

两款软件对比来看，相对来说斯维尔软件更强大，更灵活一些，是资深造价人员的首选，但广联达GTJ的学习门槛更低，且不依赖于CAD或REVIT平台，对初级造价人员更友好些。价格方面来说，广联达的价格较高且无法使用学习版。反正两款软件都各有所长，各有各自的粉丝群体。

下面就来谈下两者模型的转换问题，在实际工作中结算对账很有帮助，今天先说说如何从斯维尔模型转换到广联达。整体思路跟上次的结构模型转换GTJ一样，都是通过BIM这个万能格式模型承载器来进行中间中转。

一、打开斯维尔BIM 三维算量 2022 for CAD 单机版，打开文件-模型交互-导出斯维尔BIM交互文件。

二、打开 斯维尔BIM 三维算量 2022 for REVIT 单机版，导入刚才导出的SFC文件。

导入过程有点慢，需要一点点的耐心，但转换后基本上100%的构件正确转换。

三、REVIT->GFC文件（通过广联达BIM算量插件）

广联达BIM算量插件下载：详见文末左下角“阅读原文”

  注意必需登录广联达账号后才可使用。

全选后转化楼层

最后导出到GFC交换文件即可。

四、GTJ导入GFC交换文件

新建工程-选择清单规则及定额规则

左上角图标-导入-导入GFC文件，最后的成品效果：

四、转换后的初步对比

经验证，门窗洞，梁板柱，基础，楼梯，栏杆等构件正常转换，有少部分斜梁在广联达中变成了平梁，还有坡道变成了平坡，需要调整。钢筋为广联达中的默认钢筋，需要调整。通过这种方式，在已有斯维尔模型的基础上完成最终GTJ模型，大约相较直接新建模型节约50%的时间。本文所除附的案例下载见文章右上角。

关于结构模型（PKPM、YJK等）转换到GTJ ，请参见：https://xycost.com/archives/106572

关于GTJ转换到REVIT模型，请参见http://www.help.bimmake.com/2316213

目前广联达、斯维尔等商业工程量计算软件只能计算模型中创建的模型实体的工程量，不能计算模型中没有创建的非实体项目，如梁、柱等构件的抹灰，虽然可以用薄墙代替抹灰层，但是缺少与构件之间的关联。导致工程量计算结果出现漏项，并且无法准确得知遗漏的具体项目，只能人工逐一对工程量计算过程进行检查。这同样会浪费成本预算工作人员大量的时间和精力，没有达到提高工程量计算及成本预算的效率的目的，严重影响全自动计算工程量的功能的实用性。于是这里提出基于Revit模型的半自动工程量方案，根据WBS将项目划分为不同工作任务，然后手动为任务配置其需要的资源并关联其所涉及的构件，最后系统会根据所配置的资源自动提取并计算工程量及成本。

（1）构件抹灰层

（2）钢筋

在Revit管理选项卡（Manage Tab）设置面板（Setting）下的其他设置（Additional Setting）内，可以打开线宽设置选项。线宽设置界面可以对模型线、透视视图线以及注释线线宽进行设置。

图3. 24 定义线宽单位数值及单位数量

如图3.24所示，所有模型线的线宽设置都不是一个固定值，而是随比例而发生着变化。图中所示乃是一条线宽标记为5的墙体剖切线，其在比例1∶10～1∶500的线宽设置值分别为1mm，0.7mm，0.5mm，0.35mm和0.25mm，图例中可明显看到线宽值随着图形的缩小而不断变小。因此，当用Revit模型进行PDF打印输出时，最终的图面结果会因为比例的不同而显示出差异。这种不同于CAD的设置方法正是为了适应Revit新的模型管理输出思维。当一个墙体模型构件在Revit中被建立后，它可能出现在1∶20的图纸输出中，也可能出现在1∶500的图纸输出中，因为在所有的可能范围内很难找到一个合适的数值满足所有比例图纸的输出。

再以图3.25浴室平面为例进一步说明Revit线宽控制系统的意义。墙体剖切线在对象样式中设置线宽值为5，不同比例平面对比可看出线宽设置的作用。1∶10图面中墙体剖切线显示宽度为1mm，1∶20及1∶50图面中线宽值略小为0.7mm，但已可以明显看出当前比例线宽值已影响到墙体饰面层的表达，如果线宽是被一个统一数值控制，比如1mm，这种情况会更加严重。当然，1∶20及1∶50图面并不需要显示墙体结构细节，Revit也有相应的设置来控制比例与图面复杂程度的关系（见图3.26）。这个例子很清晰地解释了Revit线宽设置背后的逻辑。

图3.25不同比例下线宽设置示例

图3.26视图比例与详细程度对应关系

线宽表也可进行相应的调整来满足项目的需求，比如图3.27所示，当线宽5在1∶20比例下的设置宽度值被调整为0.18后，图面效果得到了极大的改善，饰面层、隔热层都可以清晰显示，这个线宽在随后的PDF打印中会显示出同样的效果。

图3.27不同线宽值图面效果对比

——节选自《BIM设计软件与制图——基于Revit的制图实践》李一叶 著

仅供学习交流 版权归原作者及出版社所有

在图学会第十三期中出现了绘制纪念碑的题目，本期为大家讲解如何用revit绘制纪念碑。

步骤讲解

第一步，依题目要求以构建集方式创建模型，我们用“公制常规模型”方式创建，在“参照标高”绘制出本题的台座部分。

1.用“拉伸”命令绘制出中间方形台座部分

2.用“拉伸”命令绘制出中间四周的台阶部分

3.可绘制出一侧的台阶，其余部分可用“镜像”+“旋转复制”命令绘制

第二步，用“拉伸”命令绘制出这题的方形墩座部分

成果展示

天安金融中心项目处于世博会地区会展及商务区A片区的核心位置，是后世博开发的重点区域之一。项目西北面向黄浦江，东南面向城市绿地，拥有绝佳的景观视野与绿化环境。周边与绿谷综合商务区相邻，同时拥有世博会奔驰演艺中心以及中华艺术宫等地标建筑。

本项目为天安财产保险公司的总部大楼，是为满足保险公司集团总部办公、技术、培训、会议、研究、形象展示、员工活动功能及发展要求并兼具价值增值潜力而建设的“5A”甲级写字楼。项目总用地面积7391平方米，总建筑面积约69850平方米，地上总建筑面积44580平方米，地下建筑面积25270平方米；主楼18层，建筑高度79.99米，裙房6层，建筑高度28.3米。

设计理念

项目办公主体塔楼沿国展路与博展路布置，远眺黄浦江。立面竖向线条取意黄浦江水的流动形态，引江水入建筑。建筑在拥有厚重金融历史感的同时，也具有细水长流的隐喻，充满蒸蒸日上的动态感。竖向线条最终汇聚到塔顶，形成水聚天心的格局和居高临下之磅礴气势。

亮点设计

这个具有“水聚天心”格局的塔楼顶部圆弧三层通高空中办公大堂，创造了一个独特的汇聚空间形态，突出并展现金融企业精神与行业地位，在世博A片区林立的办公建筑中脱颖而出，在黄浦江上熠熠生辉。

细部设计

办公塔楼挺拔的切面石材凸显厚重质感，镶嵌古铜金属形成材质对比的精致感；转角窗扇将45度基地朝向修正的同时，避免了高密的办公楼栋间的视线冲突，也形成不同角度建筑形象的变化，给人留下深刻印象。

商业主入口处富有韵律的双层呼吸玻璃幕墙设计打造了一个钻石般晶莹剔透的入口形象；立面石材至上而下延续至办公主入口处截面的戏剧性变化，在细节中刻画出庄重典雅、百年隽永的金融企业形象。

一体化设计

建筑、室内、景观及泛光照明的一体化的设计，将建筑立面的竖向切角线条及圆弧元素深入到室内设计的每一个角落。将建筑自身的独特符号在建筑室内空间扩展延续，由外至内一气呵成，整体舒展，独具匠心。

建筑的材质、色彩与周边同类型建筑差异性共存，建筑整体秉承稳重典雅不失简约而又独具亮点的设计风格，通过创新细致设计手法形成新的区域视觉焦点。

（全套文件共包含全套Revit模型、汇报PPT、演示视频等）

对REVIT来说实现信息的共享有两种方式：一个是软件内部的共享，一个是与其他软件间的共享。首先，REVIT中可以实现工作共享，这个方法允许多学科的多名团队成员同时处理同一个项目模型的不同的分项工作，在许多项目中，通过工作集将REVIT项目细分为多个模块，可以实现协同工作，提高工作效率。其实现过程为：

（1）启用工作共享，创建工作集；

（2）完成创建保存模型，该模型为中心模型，发送给各工作组；

（3）工作组保存本地副本，在“工作集”对话框中选择某个工作集，然后在“可编辑”列选择“是”，则负责这个部分工作的成员就拥有了这个工作集的使用编辑权；

（4）打开并编辑本地副本；

（5）选择与中心文件同步，则工作进程同步到中心模型。通过保存的中心模型的本地副本中新建工作集，团队中的其他成员可以查看和借用该工作集的图元，但是不能对它们进行修改。这也是为了防止项目工作中的潜在冲突，保证权责分明。另外，对于基于服务器的工作共享，REVIT管理员可以使用REVITServer模型创建命令行实用程序自动创建本地模型。

另外，REVIT还可以通过兼容的文件格式或数据接口形式实现软件间的信息共享。

Revit是Autodesk公司一套系列软件的名称。Revit系列软件是专为建筑信息模型(BIM)构建的，可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。

AutodeskRevit作为一种应用程序提供，它结合了AutodeskRevitArchitecture、AutodeskRevitMEP和AutodeskRevitStructure软件的功能，包含了建筑、结构、机电等所有专业建模功能。

Revit建模是基于项目样板文件来创建项目文件，在项目文件中使用系统族、自定义族来搭建模型。其包含4种文件格式：

（1）rvt：项目文件，项目基本文件；

（2）rte：样板文件。用户自定义的图形绘制标准文件，项目文件的建立基于样板文件；

（3）rfa：族文件，类似CAD图块，可添加参数，是软件的核心，项目文件中的组成元素；

        最近做一个桥梁胎架的模型，讲真，由于未做过桥梁项目，至于什么是胎架，我还是一脸懵的状态。大概就是长下面这样：

好在有比较详细的图纸，照葫芦画瓢。做出模型也不是什么难事。像这样：

由多个族文件在项目文件中组装而成。

成果交付后，对方反馈缺少材质信息：

确实，“素颜”出门见人，着实有些寒酸，需要“梳洗打扮化妆”一番。

通常手动操作是需要以下流程：

编辑族→为族新建材质参数→选中几何实体→关联材质参数→将族重载入项目→创建材质→设置材质

这个项目文件中近20个族文件，逐个去重复上面每一步的操作，着实有些无聊。

那么来看下如何通过Dynamo将上述步骤还原出来，减少机械劳动的吧！

主要用到的是Orchid节点包中的各类节点。

选择实例，获取到父族，获取到族文档，为族文件新建材质参数，有了上一篇批量添加族参数再认识的基础，Type和Group可通过下图所示设置：

获取到族文档中所有“拉伸”几何体：

import clr
clr.AddReference('RevitAPI')from Autodesk.Revit.DB import *
clr.AddReference('RevitNodes')import Revitclr.ImportExtensions(Revit.GeometryConversion)clr.ImportExtensions(Revit.Elements)
clr.AddReference('RevitServices')import RevitServicesfrom RevitServices.Persistence import DocumentManagerfrom RevitServices.Transactions import TransactionManager
doc = DocumentManager.Instance.CurrentDBDocumentFam = UnwrapElement(IN[0])
TransactionManager.Instance.ForceCloseTransaction()e = FilteredElementCollector(doc.EditFamily(Fam))ele = e.OfClass(Extrusion).ToElements()OUT = ele

由于我各个族所做的几何体都是通过“拉伸”命令所作的，故OfClass中给的是“Extrusion”，还有以下几种构造几何形体的形式：

将几何实体关联材质参数：

将族重新载入项目：

在项目中新建材质，并设置表面填充颜色，截面填充颜色，着色颜色等参数：

设置实例材质参数：

演示效果：

看似风平浪静，实则暗流涌动。

欢迎阅读，分享，交流，批评指正。

文章来源：IAmTheOne

本文源自微信公众号：Revit装饰

在Revit中，创建曲面形状和弯曲是不容易实现的，这也算是这个软件的一个弊端吧，在实际的应用中，我们通常会用其他软件来弥补Revit的不足，例如：犀牛。

接下来给大家分享一下在Revit中创建弯曲和曲面的几种方法.

第一种：利用墙和楼板或者屋顶

首先我们先用墙（WA）画出不规则的形状，如下图；

然后我们回到 标高一 视图，画一个参照平面（RP），对参照平面命名；

回到立面，选择屋顶—拉伸屋顶，选择刚刚的工作平面

我们选择样条曲线，随意画出曲线，点击对勾

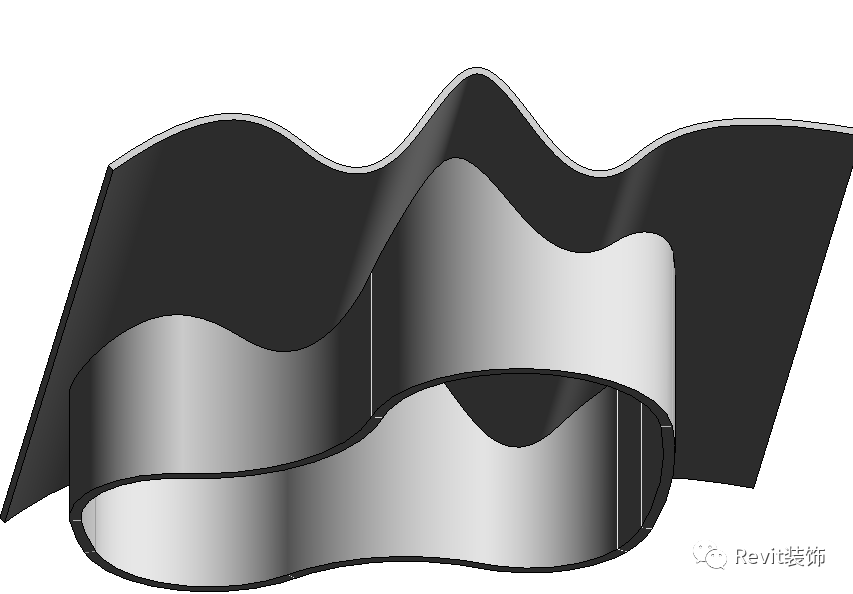

然后，我们选择墙，选择“附着顶部/底部”，得到了如下图所示

接着我们隐藏(EH)上面的屋顶，不是删除。

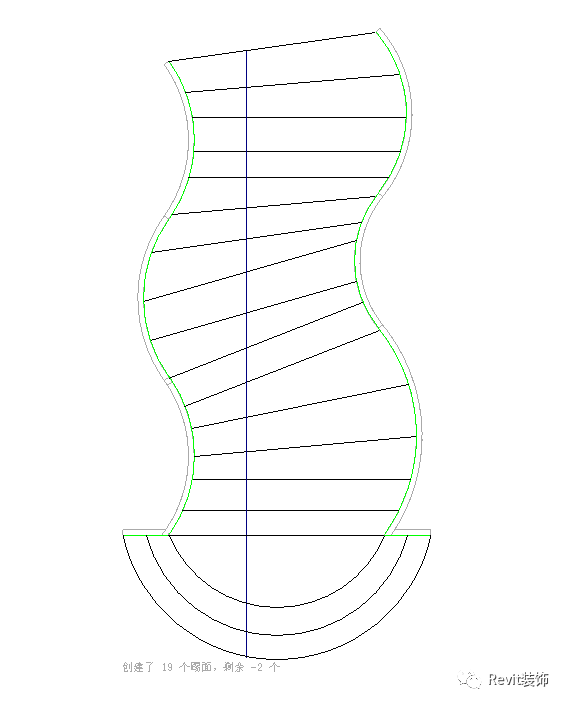

第二种：楼梯的草图编辑

然后我们画出边界和踢面，在画出楼梯的路径

点击对勾，当然栏杆可以后期编辑

第三种：用体量来做曲面

在项目中先画几个参照平面，分别命名，不要重复；

选择体量和场地—内建体量

转换到立面图，先设置工作平面，在不同的工作平面上画不同的曲线，

剩下的几个参照平面依次类推

选中，创建形状。完成体量

Revit软件是一款可视化软件，二维图纸呈现的构件图形可以以三维实体展现在设计师面前，提高了设计效率。

但现行的Revit软件在二维图纸和三维信息模型的切换不够便捷，在切换三维信息模型时显示的是整体项目模型，对于某层细节构件三维信息构件转换操作比较繁琐，需要手动隐藏其他构件，造成后期深化模型以及出图设计效率不高。为解决这个问题，我们可以利用C#语言编程对Revit软件进行二次开发，实现任意构件二维与三维信息的转换功能，为后期深化幕墙模型以及出施工图阶段提供快捷方式。

二次开发条件

RevitAPI通过MicrosoftVisualStudio平台，利用C#、C++、VB．NET等语言，可以满足多种开发功能的需要。二次开发条件必须满足以下条件：

波浪形屋顶在REVIT中体量建模教程，本视频也可在以下地址观看：

源地址 ：https://www.youtube.com/watch?v=WgMJwf8wNko

原标题：Wave Roof in Revit – Revit Massing Tutorial

创作：巴尔干建筑师，翻译：海南BIM

摘要内容如下：

巴尔干建筑师在这里发生了什么，在今天的视频中，我要向您展示如何在REVIT中为这个酷酷的屋顶建模为什么我在这个视频的缩略图中加入了一个巨魔的脸那是因为我看过这种屋顶的图像波浪形屋顶，促进了Archicad的发展。graphisoft的archicad现在archicad是revit的主要竞争对手，因此只是一个不同的BIM软件，我想很好，为什么不提醒所有的Archicad用户，在Revit中一样做得很好，是的，我们可以在revit中这样做，因为revit更好，这就是我的意见。

让我们开始吧直接进入REVIT，这里是revit，所以让我们立即开始，只需进入模型即可现在点击新建，因为我只是模板文件将使用我的个人定制巴尔干建筑师模板公制版本，如果您对我的任何一个感兴趣模板，请查看我的网站，现在您可以访问我的所有模板单击确定，然后让我们重新启动revit好的，所以一旦revit启动，他们首先要做的是只是定义建筑边界，在开始对模型进行建模疯狂的波浪形屋顶之前，再次确认该建筑物有哪些程度或规模，为此，我只是要去这里建筑选项卡使用wall命令，然后让我们使用未连接的大约10米长的墙壁，单位是米我只是要去创建一个矩形现在让我们说，这是现在，如果我按一下选项卡，当我将鼠标悬停在一个墙段上时，REVIT它会突出显示整个墙，所以现在我可以四处移动无论如何，就像整个事情一样我们可以在此处打开默认的3d视图，然后看看它的外观，然后假设我对这种结果感到满意我对尺寸感到满意，现在我可以开始了现在仅以此为参考，我们要做的第一件事作为创建波浪形屋顶的步骤之一，就是在这里到达第一层然后设置一些参考平面，这些参考平面将用作放置整个屋顶结构，以便您转到这里到参考平面工具，RP是快捷键，只是在这一边在这里创建一个，接下来让我们找到中间，然后我们再创建一个几次Esc键，让我们扩展它然后最后让我们选择原始的那个，然后我只是去找平移或镜像工具与选择访问选项，并一直到处镜像然后最后让我们选择它，这将成为我们的参考平面一这将是参考平面二，然后是的，是的，你猜到它是参考平面三让我们按Enter键，现在我们可以开始体量了现在显然像这样的波浪状结构需要体量环境所以我们直接去这里看一下确保打开显示体量，以便您可以看到自己实际在做什么.

终于去内建体量，现在将其名字改为体量1，单击“确定”，现在开始吧，下一步是转到可以建模的视图现在这个房间我选择了南立面因为那是我们可以看到整体的地方屋顶的轮廓，然后您要做的就是去并使用样条工具，现在您可以使用常规样条或通过点的样条曲线，我将使用常规，然后在工作平面上，我只是将其设置为参考平面之一，在这种情况下就是那个最接近我们的位置，请单击确定，然后我们还要确保此处显示画一个现在真的很重要的工作平面让我们开始吧，第一次点击会在这里有点在拐角处，或者你可以走一点没关系，所以我们可以走一米我们去那里然后上去，并确保向上走，所以你想去真的很高，接下来您要下降，然后挥舞着，这完全取决于您，我将像这样去创建看起来像那样的东西，然后最后单击此处，然后您可以转到修改工具以停止该操作命令样条工具命令接下来，让我们调整一下也许将其移动一点，就像移动这一个和这个，然后现在，这是一个棘手的问题，因为如果您拖动它它会做到这一点，而您不想要那样，那么您想要什么而不是将鼠标悬停在上面小拖线末端按一下Tab键，然后现在它会说绘制拖曳线，但是现在只是要移动单个点，这真的很有用然后像这样可以放置到这里或那里，也许像这样，我不知道在某些时候看起来有点尖锐，也许我们可以让所有事情都变得不那么疯狂，所以我只是在试验在这里周围的形状。

波浪形屋顶REVIT体量建模教程，本视频也可在以下地址观看：

源地址 ：https://www.youtube.com/watch?v=zT7CFqajWE8

原标题：Wave Roof in Revit Tutorial – Massing in Revit

创作：巴尔干建筑师，翻译：海南BIM

摘要内容如下：

【海南BIM-xycost.com】巴尔干建筑师这里发生了什么，在今天的视频中，我们将讨论在 revit 中的体量，这是一个快速有趣的项目，我将向您展示如何在 revit 中为这座建筑建模，我们有一些有趣的倾斜墙壁，然后我们还有一种波浪形屋顶可以这么说，所以我只是想看看如何在revit中对这样的东西进行建模，并向您展示可以使用的完整方法，一开始看起来很困难，但是当您学习了如何使用所有工具以及如何正确使用它们时，您会发现现在实际上相当简单明了。

让我们跳入 revit，然后让我们开始建模，所以在这里我只是要开始一个新的项目，所以让我们转到新的模板文件，我将使用我的个人建筑设计模板公制版本，如果您有兴趣查看我的模板，您可以也在我的网站 balkanarchitect.com 上找到它们，就像我在此视频下方和上面的卡片中所说的那样，您可以找到我的所有模板，但最近我添加了一些非常高品质的REVIT族，非常精细和参数化，而且我们还有一个非常有趣的插件，所以请确保检查一下您是否对类似的东西感兴趣，所以现在让我们选择模板单击确定，让我们立即启动 revit， 我要离开起始视图让我们进入场地平面，你知道我们将在这里工作，然后让我们去立面，打开南立面，稍微调整一下立面，第二层是 360厘米，这很好，不管写字楼或住宅建筑，但对于这样的东西，我认为我们需要更高一点的天花板， 这更像是一个阵列室类型的建筑，所以让我们到 600厘米或 550 厘米，不要太疯狂，所以一旦我们有了看起来像这样的东西，下一步就是开始对体量进行建模。

我要回到场地平面去体量内部，你想要在这里做的第一件事是去显示体量并打开它，这将确保你可以真正看到你下一步建模的体量，显然是去内建体量点击，你可以在这里重命名，我只是点击确定，现在我们可以开始对这个体量，我只是去你想要设置的矩形工具，放置在第 1 层平面，然后创建一个简单的矩形按几次ESC键，现在我们可以调整它，一旦您将鼠标悬停在它上面，它将尝试选择整个事物，因此如果您只按一次 Tab键，你可以选择这些线之一，然后你可以调整体量 的大小，所以这里的宽度我要使用像厘米的东西，然后再使用 Tab键，也许像 2000 厘米那样的长度，没问题，我们有一个矩形看起来还不错让我们像这样移动到 3d 视图，然后我将选择它来创建形状，然后您只需单击此处创建形状，这就是您现在得到的，您可以看到它有点超过了那个立面，我实际上可以继续前进，我们想要使墙壁逐渐变细，所以我要做的是选择这个内墙，然后你可以使用这个标注来添加一个数字，例如，如果我想将它移动一百厘米，我会把它变成 1100 单击确定，然后它会像这样进入，或者也许 1150。我们走了，看起来很酷。

内容来源：小蒋说BIM

地铁设备区里面的管线需使用各种吊架来悬挂。若不是综合支吊架，就是使用丝杆、角钢或者槽钢吊架。在地铁工程中，如何用建模的方法来求得做吊架使用了多少型材呢？

现就以风管工程中常见的丝杆吊架来举例子。

1、吊架具体材料选定

在风管安装施工中，一般采用吊架材料是丝杆和角钢（槽钢）横梁组合而成。具体材料型号需要参考14ST201-2《国家建筑标准设计图集》中的76页的“矩形风管吊装安装材料表”（如图1），对其中一种型号吊架（风管壁厚0.75mm，风管有保温，横梁采用L63*4角钢）举例子进行建模。

图1

2、吊架族的建立

（1）在REVIT软件中选取新建族“基于面的公制常规模型”，选取这个族模板，是考虑到吊架这类构件是根植于结构楼板下表面的，比“公制常规模型”族模板更符合实际。

（2）确定吊架构件方向：“参照标高”为俯视图，前立面为前视图，后立面为后视图。

（3）在“前立面”视图添加各种参照平面。为了之后方便对控制性的尺寸赋予参数，每一个构件的关键面都需要添加相应的参照平面：如横梁上表面、横梁左右端面、左右丝杆中心端面、风管左右端面。根据风管吊架安装图集，风管边距离丝杆150mm,横梁边距离丝杆50mm（见图2），丝杆下方端头超出横梁顶面50mm，这些长度用“对齐尺寸标注”控制。而后创建吊架参数：横梁表面至顶板距离（实例参数）、风管宽度（实例参数）。见图3。

图2

图3前立面设置参数

（4）创建吊架实体

横梁：用拉伸命令在右立面作出横梁L63角钢的断面形状，并将断面的底边锁定在“横梁上表面”参照平面上。如图4所示。回到前立面，将角钢的两个端头点击造型操纵柄拖动到“横梁左右端面”参照平面上并锁定。或者在横梁的属性栏中将“拉伸起点、拉伸终点”改成“700、-700”并锁定到参照平面上。

图4

吊杆：吊杆材料为Φ8丝杆。在参照平面图层中使用拉伸命令，在丝杆左右中心参照平面和中心参照平面相交处用圆形命令画半径为4的圆，到前立面拖动丝杆造型操纵柄至板顶参照平面并锁定。如图5。

螺帽：在前立面绘出螺帽的顶和底面的参照平面，标注出此两个面距离横梁上表面平面距离。到楼层平面视图中相应位置用“外界多边形”拉伸绘出螺帽形状，注意此处要标注出螺帽中心所在的参照平面线到正六边形的一侧边界点的距离。如图6。再到前立面视图将螺帽上下方操纵柄拖动至“顶、底参照平面线”并锁定。如图7。

图5丝杆的锁定

图6螺帽平面绘制

图7螺帽立面高度锁定

（5）参数的完善与检查

吊架材料在项目中若要在明细表中表达出来，则需再建立共享参数。新建“横担角钢长度”和“吊架丝杆总长”两个共享参数，并对其赋予计算公式，则可以准确计算吊架在项目中的长度。如图8。

族建立完成后，需要改动参数检查吊架是否能够正确变化，避免出现散架、变形等错误。

图8公式的赋予

3、吊架族在项目中的运用

将吊架族载入一试验项目，为项目中的两根风管加上丝杆吊架（3m一根吊架）。并统计丝杆、角钢材料数量。见图9、10。

图9

图10吊架材料数量总计

小结：试验证明吊架材料数量是能够通过建族的方式在项目中统计的。对于不同形式的吊架，比如立杆和横梁均为角钢的吊架，或者均为槽钢的吊架，需要依照实际情况建族并添加到项目中。

BIM经典案例——武汉绿地中心项目BIM应用！文末可领取Tekla钢结构模型！

一、工程概况

截图来自：BIMBase KIT 2022 R1.0

这是官网给出的BIMBase数据版图

截图来自：BIMBase KIT 2022 R1.0

截图来自：BIMBase KIT 2022 R1.0

图文来源BIMBOX。

4月5日，Autodesk的官网发布了最新的 Revit 2023 版，也放出了重新设计的新LOGO。

我们把大大小小所有的功能更新过了一遍，选出了和大家的日常工作相关度比较高的21项，给你做个参考。

新版的视图过滤器得到了一定程度的增强，针对墙族增加了踢脚板、飞檐、女儿墙等二级筛选条件，可以让你给墙体不同部分赋予特定的显示样式。

同时，过滤器还增加了对不同标高构件的筛选条件，比如你可以筛选出所有标高在一层、高度为2.5米的墙，赋予特殊的样式。

以前版本出明细表，只能出一张总表，如果想按楼层、按流水段来显示一部分的构件数量，只能给所有构件添加参数，再通过参数来过滤，很麻烦。

2023版中，你可以在相应的图纸里放一个明细表，然后简单勾选一个「按图纸过滤」，明细表里就会只显示当前图纸里的构件，而原本背后的总表不受到影响。

比如你只想统计一层的门窗数量，就只要把一层视图放到一张图纸里，然后放进门窗表，最后一键过滤，很方便。

更棒的是，打开了这个选项之后，如果图纸里视图的显示范围发生了变化，表格的显示内容也会实时更新，不需要你再操心修改了。

Revit 2023版本，在明细表的「格式」选项卡下，新增了一个「条件格式」按钮，可以对明细表里的族，根据不同的类别和类型赋予特殊的背景颜色。

比如，你可以让所有的门以蓝色高亮显示，所有1.2米的门以红色高亮显示，方便你在明细表中直接进行筛查工作。

项目后期在创建图纸的时候，我们经常不知道哪些视图已经放到了图纸里，哪些还没有放置，新版Revit的项目浏览器里，你会看到已经被放置到图纸里的视图左侧，会有一个蓝色的方块，而还没被放置的视图左侧则是一个灰色的方块。

你也可以在项目浏览器，取消勾选这个选项，关闭后就不再显示蓝色和灰色的方块。

以往的版本里，测量工具在三维视图里是不可用的，如果你想在三维视图下测量一段距离，就必须先建立参照平面，再使用尺寸标注。

新版本的Revit支持在三维视图下使用快速测量工具，你可以像在Sketchup里一样操作，快速测量点到点、线到面、面到面等距离，还可以进行连续标注，需要快速获取构件尺寸、距离和高度等信息的时候就很方便。

新手使用老版本的Revit，特别容易犯的错误就是复制材质。比如一个叫做「木材」的材质，你复制了一份，把名称修改成「混凝土」，但你只是修改了名称，这两个不同名的材质背后，还是同一个材质外观。

等到你想去修改那个叫「混凝土」的材质外观，就会发现原来那个叫「木材」的材质外观也变了，特别容易出问题。

2023版本在复制材质的时候增加了一个选项，在复制材质名的同时复制外观，强烈建议你一直使用这个选项，能避免后期很多的麻烦。

使用Revit，特别不敢干的一件事儿，就是在三维视图下框选大量构件，软件会显示大量的临时尺寸、锁定图标、约束关系等等，不仅让你看不清构件，还会变得很卡。

2023版本加入了一个新的功能，当你框选多个构件的时候，默认不再显示这些小图标，你可以在修改标签里找到一个激活按钮，只有激活这个按钮，才会显示自动尺寸等信息，这可以有效提升你的软件运行速度。

这个功能是2022.1版本引入的，它让你在建立族文件、需要创建大量参数的时候，不必每一个参数都手动新建，而是可以复制一个现有的参数，它的参数类别和参数类型等信息会保留，只需要改一个名字就行了，功能虽小，实用性很高。

以往的版本，只有二维族支持填充区域，而三维族不支持，我们建立的三维族文件在出图的时候就很不方便，新版本增加了三维族绘制填充区域的功能功能。

填充区域的参数化驱动也得到了增强。以前的版本，如果你想要得到不同的填充样式，就需要准备不同的填充样式族；现在你可以把不同的样式用同一个「实例参数」来驱动，项目中只需要修改这个参数，就能改变填充的样式。

以前的版本，只有在三维视图下，才可以通过「置换图元」功能来实现分解视图功能，新版本允许你在2D视图中使用这个功能，可以让你在表达设计方案的时候多一个展示手段。

2023版本中，你只需要把视图的详细程度调整为「精细」，就可以让所有钢筋都以实体样式显示，你还可以通过右键批量选择钢筋，实现局部不同样式的显示方式。

值得一提的是，前面说到的分解视图功能，也支持对钢筋进行操作。

这个功能可以让你把某一个构件上创建好的钢筋，按一定的规则「扩散」到其他构件上，它不同于复制粘贴，而是识别你的钢筋布置方式，在另一个类似的构件上重新生成钢筋。

既可以从某个主体扩散到另外一个主体（比如一根柱子到类似的所有柱子），也可以从某个面扩散到另一个面（比如墙的一侧加强筋到另一侧加强筋）。

2022版本中，Revit增加了一个多重引线标记功能，这个功能在2023版本得到了加强，你可以选中多个物体，创建一个多引线标记，也可以剔除其中一部分引线，或者修改引线的样式，让图面更加简洁好看。

相比老版本，新版本对于标记符号的变化也做出了修正，无论是被标注的主体发生旋转，还是标记符号镜像，都能按照设计师的出图习惯正确显示。

另外，老版本不支持对链接进来的模型和编组的模型进行标记，现在这些模型也可以被标记了。

新版本Revit的管道标记得到了很大增强，对于带坡度的管道，支持对高低点的高程标记，还可以对保温层顶部、管道顶部、中心线、管道底部和保温层底部分别进行高程标记。你还可以选择高程标记的数字，是基于关联标高、项目基点还是测量点。

以往的版本，如果你在图纸中插入了一个错误的视图，或者后期文件修改，需要替换新的视图，就只能把原来的视图删掉，再重新插入。

新版本允许你选中图纸里面的某个视图，通过下拉菜单，快速替换成其他视图，也可以调整是居中显示视图，还是按原始视图来显示。

以前的版本做剖面图的时候，很多族类别不支持剖切线显示，而只能显示投影。

新版本增加了对家具、橱柜、家具系统、卫浴装置等族类别的可剖切支持，当它们被剖面框剖切时，可以显示内部样式，你也可以单独设置这些被构件剖切时的线条样式。

另外，部分不支持「连接」功能的族类别，比如橱柜，现在也支持连接了，这样分开的橱柜连接成一体之后，将不再显示分割线，也可以作为一个整体被选中。不仅橱柜与橱柜之间可以连接，橱柜与墙之间也可以连接。

伴随着Revit 2023版本，Dynamo也迎来了2.13版本的更新。

新版本支持深色主题，每个节点都增加了图标提示，增加了25个新的单元节点，提供了更加智能的错误警告，交互体验也得到了很大提升，喜欢使用Dynamo的小伙伴可以重点关注一下。

Dynamo播放器也得到了很大增强，你可以为每个脚本添加图像预览和功能说明，添加对每个输入和输出的描述，还可以搜索脚本并创建不同的文件夹。

Revit 2023的日照分析功能也有很大提升，分析功能被集成到一个新的面板上，你可以设置日照强度和时间流逝速度来播放动画，也可以跳转到某一个日期和特定时间，实时查看日照和阴影情况。

2023版本的Revit，支持导入AXM、OBJ、STL等格式的CAD文件，其他软件创建的各种模型，可以更方便地导入到Revit里，而不必转换成dwg格式，导入的文件可以直接选择放置的标高或参照面。

同时，导入的CAD格式文件，也可以设置为「可剖切」，而不是只显示投影线，在各种剖面图里更好的显示。

针对与其他软件数据互通时，IFC出现识别错误的情况，Revit 2023版本增强了对构件的精细化 IFC 设置，项目文件中的构件都默认增加了四个与 IFC相关的参数。

通过设置这些参数，你可以定义这个构件是否按照类别导出，或者预先映射好IFC的类别和类型，还可以预定义元素的唯一ifcGUID，这样导出文件的准确率就大大提高了。

老版本的Revit在建立了多张图纸、导出为PDF的时候，只能按照页码的字母顺序排列，新的版本在导出的时候，提供了编辑打印顺序的功能，你可以基于文件里的项目浏览器来组织，也可以手动拖拽来排序。

不过文件导出这块儿，还是之前给你推荐的免费插件DiRoots功能更强大，还不知道的小伙伴可以移步去看一下：

以上这些，就是我们梳理出来的，和大多数人关系比较大的功能更新。除了这些内容，其实新版本还有不少的变化，一些国内相对还不常用的功能，在这就不展开讲了。

比如设计分析类的，结构分析、电气分析、预制构件、钢结构连接、衍生式设计等功能的增强；再比如基于云功能的，非破坏性模型版本回滚、材质贴图的云路径保存、与微软公司的数据互通等等。

全部的官方功能更新，你可以在这篇官方博客里具体看看：

blogs.autodesk.com/revit/2022/04/05/whats-new-in-revit-2023/

好了，今天的内容就到这儿啦，你正在使用的是哪个版本的Revit？哪些功能更新对你更有吸引力？欢迎你留言给我们。

有态度，有深度，BIMBOX，咱们下次见！

Enscape 3.3 超越界限的设计，让您的项目之美变得栩栩如生。

在本文中，我们将向您介绍最新 Enscape 更新的最新功能和最大改进。我们还将邀请您参加一个特别的在线会议，以便您了解它们的工作原理，并了解如何在您的工作流程中利用它们来创建更令人印象深刻的可视化。

可以在本文右上角下载最新老毛子完全破解汉化版。

让我们来看看新的Enscape 3.3吧！https://www.youtube-nocookie.com/embed/yx1plkYuuOw

Enscape 3.3 中的新功能

这是对最新版本的 Enscape实时可视化插件的期望的简要介绍。

• 场地环境导入：使用 OpenStreetMap 数据将环境导入到您的渲染中。
• 反射中的透明材料：查看以惊人的真实感反射的细节。
• 教育资产和材料：将正确的资产和材料添加到您的场景中。
• Alpha 通道导出：轻松导出具有透明背景的渲染。
• 将Enscape 固定在顶部：需要时将 Enscape 渲染窗口置于顶部。
• 材质覆盖：直接在 Enscape 材质编辑器中替换材质。
• 相机同步优化：通过 Revit 和 Archicad 中改进的导航节省时间。
• 上传迁移：迁移以前的上传并创建全景画廊等。
• SketchUp 2022 的 Enscape 支持：将 Enscape 与最新版本的 SketchUp 一起使用。
• 日语支持：享受 Enscape 的日语实时渲染。

让我们仔细看看这些新功能和改进。

场地背景导入

使用 Enscape 的新场地环境功能将建筑物的真实环境融入您的可视化中。这一新功能非常适合在设计过程中使用，它为建筑物与其环境的关系提供了背景。

通过利用OpenStreetMap数据，您现在可以将项目的环境导入到您的渲染中，而无需第三方工具。只需在 Enscape 渲染窗口中打开 Site Context，输入地址或坐标，然后选择您选择的导入：建筑物和地标；街道和人行道；地形，或导入所有环境。

导入的几何和建模拓扑将不包括纹理，使您的项目保持在可视化的最前沿，同时提供所有重要的站点上下文。周围的几何图形仅在 Enscape 中可见，使您的项目文件保持简洁并专注于最相关的项目数据。在我们的知识库文章

中了解有关站点上下文的更多信息。

反射中的透明材料

在生成逼真的可视化时，反射非常重要，这就是为什么我们对下一次改进感到特别兴奋的原因。

顾名思义，如果您使用支持硬件加速光线追踪的显卡（NVIDIA RTX 系列和AMD RX6xxx 系列），透明材质现在将出现在您的反射中。

通过此增强功能，您将看到渲染玻璃和水面的可视化改进。查看下面的示例以了解渲染质量的差异。

以前在 Enscape 中：

现在在 Enscape 3.3 中：

教育资产和材料

我们的 3D 艺术家团队再次扩展了Enscape 资源库和 Enscape 材质库，提供新的高质量资源和材质，供您直接放置到您的项目和渲染中。

从280 种新的教育主题资产中进行选择，包括教室家具、黑板和白板、玩具、游乐场设备和乐器。并从30 多种新材料中进行选择，以放入您的教育场景中。资产包还将包括大量新的3D 人物。

Alpha 通道导出

借助新的 Alpha 通道导出，现在可以使用自动应用的透明背景来渲染图像。

Enscape 社区的一个流行请求，此导出功能将允许您更轻松地获取渲染图像并添加您选择的背景 – 在后期处理渲染以获得所需的外观或效果时节省您的时间。

有两种方法可以访问此选项。转到视觉设置 > 输出 > 图像并选择仅导出 Alpha 通道（请参阅文件格式下方的复选框“应用 Alpha 通道”）或选中允许您导出对象 ID、材质 ID、深度通道和阿尔法通道。

将 Enscape 固定在顶部（窗口置顶）

并非每个人都使用两个或更多屏幕，因此有时需要同时打开建模软件窗口和 Enscape 渲染窗口并使其可见。

使用“将 Enscape 固定在顶部”功能，您可以选择将 Enscape 渲染窗口以及随渲染器打开的菜单固定到建模窗口的顶部。这使您可以在建模软件中工作，并立即在覆盖的 Enscape 窗口中看到您所做的更改，当此功能被激活时，该窗口始终位于顶部。

要激活此功能，请转到主机应用程序顶部的 Enscape Window Settings > Preferences > Window > Pin Enscape 窗口。

材质覆盖（替代）

Enscape 3.3 为您提供了另一项设计工作流程改进！现在可以通过 Enscape 材质编辑器直接替换 Enscape 材质。这将使您免于手动导入和导出材料以及在系统上保存数据文件。

要使用材质覆盖功能，请打开 Enscape 材质编辑器。选择现有材质，单击材质名称旁边的三个点，然后单击“替换为 Enscape 材质”。然后，您可以从 Enscape 材质库中选择一种材质，查看材质在 Enscape 中的显示方式，然后再确认并覆盖曾经存在的内容。

相机同步优化

对于我们的 Revit 和 Archicad 用户，享受 Enscape 3.3 对同步视图的改进。

在 Revit 中，相机同步现在可用于透视图，包括视野同步和正交视图。视线周围还有一个相机胶卷。
在 Archicad 中，现在为正交视图启用了相机同步。

上传迁移

Enscape 帐户提供了一种在线管理上传和许可证的有效方式。它还提供了额外的功能，例如创建全景画廊以及链接的共享和取消共享。这一切都可以在用户友好的基于 Web 的界面中进行管理。

对于尚未使用 Enscape 帐户的用户，您现在可以轻松迁移之前上传的内容并利用它提供的功能。要了解更多信息，请访问我们的知识库。

SketchUp 2022 的 Enscape

您现在可以将 Enscape 与最新版本的 SketchUp 一起使用。立即下载 Enscape 3.3以开始使用Enscape for SketchUp 2022。

日语支持

我们很高兴扩大我们支持的语言数量，以提供日语Enscape 。该产品现在提供完整的语言支持。我们还在 Enscape 资源库中添加了一小部分精美的日本主题资源，以庆祝此次发布，并将继续添加到此收藏中。

Revit 2023 现已正式推出，其中包含几乎所有使用 Revit 的人都应该感兴趣的新功能、错误修复和常规更新。

我们的团队仔细查看了新的 Revit 2023 版本——以下是我们认为值得了解的主要功能和更新。

新的 Revit 图标（AUTOCAD的图标也更改了）

您可能会首先注意到 Autodesk 已经全面引入了新徽标，包括 Revit。

至少可以说，这种变化是显著的。

我们渴望看到更广泛的设计社区将如何应对标志设计中这种有些明显的偏差——但至少，它可能有助于我们最终区分任务栏中的不同版本的 Revit。

3D 测量

原来版本必须在 3D 视图中更改工作平面，以确认测量现在已成为过去。

Revit 现在引入了现在测量 3D 视图内的元素的选项，这极大地改进了工作流程节省时间。

按图纸过滤明细表（类似于广联达的按层统计工程量）

在调度方面，仅在与该图纸相关的内容上显示信息有时可能是一项重要任务。

使用已添加到计划筛选器属性中的新“按图纸筛选”复选框，您的项目计划现在将自动删除不构成工作表上显示的视图的一部分的元素，并在视图交换时进行相应更新。

方便使用的视图指示器

在每个视图旁边的“项目浏览器”中添加了视觉指示器，一旦将视图放置在图纸上，它就会变为蓝色。这使得跟踪和管理您的视图变得更加容易。

此外，现在可以清楚地展示视图所在的图纸以及用于添加到图纸的详细信息编号。此指示可以在“视图名称”下拉列表、功能区上的新“定位和视图”面板以及“身份数据”下的“视图属性”中看到。

3D 族中的填充图案

这个小功能现在使族创建者和详图设计者可以在选定视图上创建填充图案以增加详图价值（不包括 3D 视图）。

此功能可以位于详细信息面板下功能区的通常位置，在所有族创建或编辑工具空间中。

交换（更改）视图

以有意义的方式将信息添加到图纸上有时可能是一件具有挑战性的事情。

借助工具功能区上新的“定位和视图”面板，交换视图现在变得更加容易。

通过选择放置在工作表上的视图，用户现在将看到功能区上“修改”选项卡中的“定位和视图”面板。

然后，用户可以导航到指示活动选定视图的下拉列表，并选择任何未放置的视图进行交换。

新的机械控制装置分类和管道设备类别

随着 Revit 2023 中为 MEP 学科引入的新类别，管理和调度项目中的机械和管道元素变得更加详细。

机械和管道元件将不再在专业设备的大类下连接在一起，甚至不再像通用系列一样基本。

机械设备和特种设备功能现已分为 3 类：

机械设备：

您可以在这个熟悉的类别中找到您需要的所有机械设备，例如 HVAC 装置。

机械控制装置：

这个新类别包含将在您的机械项目中使用的所有控制设备，例如恒温器/CO² 仪表/等。

水暖设备：

与已添加到机械的控制设备类别一样，管道现在还拥有一个额外的新类别 – 管道设备。这允许您在将它们添加到您的项目时，根据正确的 MEP 规则选择您的管道设备，例如热水器。

选择工作平面

我相信这个项目是 Revit 最需要的功能升级之一。

现在，您可以使用今年版本中引入的单一“Pick Plane”功能以更简化的方式选择您的工作平面。

由 LOD 驱动的钢筋实线/线显示

不再需要更改钢筋的视图可见性状态以将其显示为实心条或线。

View Visibility States 现在由 Detail Level 设置驱动。

连接自动化

Revit 2023 引入了一个简洁的新工具集来解决连接自动化问题。

使用预定义连接库作为基于规则的参数，您将不再需要运行项目，删除隐藏在模型每个角落的不需要的“过度传播”连接。

通过选择工具功能区的结构和钢选项卡下的连接面板中的“连接和自动化功能”，您将看到似乎是 Dynamo 驱动工具集的提示。

在这个整洁的新工具集中，您将选择所需的连接类型来填充您的项目。

然后，您可以按照所选连接类型的属性设置中的所需说明，选择“运行”脚本执行场景和连接分布。

传播钢筋（更容易复制钢筋集合）

最后，这是一个将改变钢筋建模游戏规则的工具。

我们之前使用过钢连接传播功能，它对在整个项目中分布连接有很大帮助。

要传播钢筋放置，请选择第一个放置的集，右键单击并观察 Revit 将钢筋放置在所有包含与原始混凝土元素相同的值参数的混凝土元素中。

Revit 2023 中有你最喜欢的功能吗？ 让我们在评论中知道。

Revit 厨房建模完整教程以及RCCS厨房插件的使用

源地址 ：https://www.youtube.com/watch?v=4nhvsQ71PNM

原标题：Kitchen in Revit Tutorial (Kitchen Plug-in for Revit)

创作：巴尔干建筑师，翻译：海南BIM

摘要内容如下：

【海南BIM-xycost.com】巴尔干建筑师在这里，在今天的教程中，我们将讨论 revit 中的厨房，实际上，我将向您展示一些在REVIT中创建厨房的方法，第一种方法将是使用一些原生的 Revit 族，这些族是您通过与 Revit 一起获得的默认库获得的，我将逐步向您展示如何使用这些族在 Revit 内组装厨房,现在这种方法确实有一些限制，嗯，主要是你使用的族会限制你使用某种风格的厨房橱柜，如果你想做一些更先进的事情，那么我们给你带来了我们的第二个版本，我们将在这个视频中设计的第二个厨房将使用第三方软件，一个名为 rccs 的插件，它可以实时定制化用于 revit 的橱柜系统，这将使我们能够创建一个非常非常现代化的厨房，它将使我们拥有最大的灵活性，这样我们可以创建几乎任何我们想要创建的东西。

我将使用我的自定义巴尔干建筑师模板，现在这个模板可以在我的网站， balkanarchitect.com上，我将把它链接到上面的卡片中，如果你对我的任何模板感兴趣，你现在可以在那里找到它们，我使用这个模板的原因是因为它已经有一些定制的加载了的橱柜图元，这样可以节省我们的时间，所以我们不必单独加载每个族，如果我去这里使用这个特定模板的模型，你可以在这里看到如果我在这里向下滚动一点，我们将能使用所有的橱柜族，这些橱柜族与 Revit 中的常规橱柜非常相似，我确实对它们进行了一些修改，以便为模板改进它们，但现在我实际上只是通过使用 revit 中的常规模板执行此操作，当您转到插入选项卡并加载将打开您的族库的族时，如果我向下滚动一点在这里我们有厨柜集合，我在这里打开它，你会看到我们有底柜，所以如果我只选择第一个然后使用箭头键，我可以向下探索我们可用的所有橱柜图元，您可以将它们用于底柜显然您有台面，因此您可以选择其中一个现有的台面，我们回到这里，如果您想使用类似的东西，我们有高柜，最后我们有壁挂式橱柜，所以这通常适用于您可能想要的那种上层橱柜，如果您正在寻找电气产品，如果您正在寻找所有电器，那么您可以在这里找到所有厨柜集合- 厨房，你向下滚动这里你有专业设备，你有你可以看到你有几个目录，我们不需要的教室库，但是我们正在寻找室内族，我在这里打开它， 有一些高端和一些中档的，所以如果我在这里打开其中一个，我们可以看到我们有一些炉灶面、洗碗机、烘干机、烤箱、冰箱、洗衣机等等，所以你几乎可以找到任何你需要的东西来创建简单的基本的厨房，在默认族库中，因此请随意找到那里的族，然后将它们加载进去，然后您可以继续进行操作。

让我在这里通过一个简单的示例向您展示，我只是去这里墙工具，首先为我们的厨房提供一些背景，我将使用这个通用的 400 毫米墙，这将是一个 L 形厨房，让我们创建一个 L 形墙，就像这样，现在让我们 开始吧，我喜欢开始在平面图视图，我将像这样放大一点，然后我喜欢从角落开始，我可以到这里查看模型，然后让我看看我是否有一些适用于角落的模型，如果我向下滚动，我们应该在那里找到一些角落单位图元，我将使用这个，让我们使用那个例如我喜欢可以有 45 度切割的那些，我可以把那个放在这里，然后让我们继续，让我们放置一些其他模型。

Revit是在我国应用最为普遍的BIM软件之一，软件的开发相对比较完善。但建模构成方式与传统设计采用软件的方法和建模思想都有较大差异。Revit模型中没有“图层”和“块”的概念，取而代之的是一个新的概念——“族”，Revit模型由无数不同大小、不同类型的族所组成。
