室内设计师仅依靠草图和 2D 图纸来表达自己构想的日子已经一去不复返了。如今，室内设计中的 3D 渲染已成为该行业的基石，标志着这些传统方法的重大转变。以下是使用 Enscape 进行渲染的入门指南。

为什么 3D 可视化对室内设计如此重要

3D 可视化提供了一种探索室内设计概念的绝佳方式，使设计师和客户能够在建造之前了解和体验空间。

客户不再需要仅依靠想象力来设想未来的空间。借助 3D 可视化，他们可以走进未来的家或办公室，从内心深处体验设计的影响。这不仅可以提高满意度，还可以简化设计流程，让所有参与者的工作都更加高效、有效。

行业的这种转变不仅仅是采用新技术，而是从根本上改变设计师与客户、合作者和利益相关者的沟通方式。话虽如此，采用新技术确实在其中发挥了重要作用。

得益于最新的技术进步，3D 可视化变得更加容易使用，甚至成为设计过程中不可或缺的一部分。因此，人们需要不仅具有强大的渲染功能，而且易于使用的工具。这就是 Enscape 的作用所在。

面向室内设计师的创新数字工具

如果您是一位想要制作演示文稿的室内设计师，那么 Enscape 可能会改变您的游戏规则。这款实时渲染插件旨在与流行的建筑设计和BIM 软件（如 SketchUp、Revit、Archicad、Rhino 或 Vectorworks）集成。这意味着您的 3D 模型可以轻松转换为逼真的室内渲染。

Enscape 可以改善您的室内设计工作流程的一些方法包括：

• 易于使用：其用户友好、直观的界面使 Enscape 成为初学者和经验丰富的室内设计师的完美选择。学习曲线更像是一个缓坡，使其非常容易上手。
• 渲染时间快：使用 Enscape，长时间等待渲染完成已成为过去。您只需片刻即可获得清晰的 3D 可视化效果。
• 同步设计和可视化： Enscape 使设计师能够调整他们的 3D 模型并实时查看更改。无需暂停或重新启动您的工作流程。
• 出色的沟通工具： Enscape 简化了展示而非讲述的过程，使与客户和团队的讨论更加有效。
• 将创意从概念变为现实：从情绪板到最终设计，Enscape 从一开始就支持创作过程。凭借其丰富的资产和材料库，设计师可以轻松创建情绪板，以确定空间的外观和感觉。随着设计的演变，Enscape 确保以精确和清晰的方式展示最终结果，让它们以生动的细节从屏幕上脱颖而出。

总而言之，Enscape 不仅简化了创建详细可视化的过程，而且还大大加快了速度，让您能够将更多精力放在创作过程上，而不是技术细节上。

室内设计效果图的好处

除了改善工作流程之外，选择 Enscape 作为首选渲染工具还有很多好处。使用 Enscape，您可以轻松：

• 赢得客户： Enscape 逼真的可视化效果提供了最终空间的清晰图像，建立了您和客户之间的信任并帮助他们更快地做出决策。
• 保持领先：您可以借助 Enscape 令人惊叹的视觉效果和 VR 体验在拥挤的市场中脱颖而出，这对于吸引新客户非常有用。
• 增强项目管理：借助允许快速更改和实时反馈的功能，Enscape 可以帮助您更有效地管理项目。这对于保持进度和预算来说通常是个好消息，因为可以花更少的时间来解决可能的误解和进行额外的修订。

深入了解 Enscape 的室内设计功能

现在，您已经大致了解了 Enscape 对室内设计的作用。现在，让我们更深入地了解一下它的具体功能，这些功能使其成为室内设计专业人士的首选。

材质库和材质编辑器

想象一下——你正在使用常用的 CAD 软件，只需单击几下，即可访问各种纹理和饰面。从面料的舒适触感到金属的凉爽触感，这些来自Enscape 材质库的即用型 PBR 材质可帮助你为设计增添深度和真实感。

另一个优点是，您可以使用自定义材料来匹配项目的独特美感。调整它们的外观、感觉以及光线反射的方式，直到一切都完美无缺。

对于团队中工作的人来说，Enscape 可让您选择一个共同的位置来存储所有这些材料，使每个人都保持一致，并让您的设计在整个项目中保持一致。

Enscape 材质库

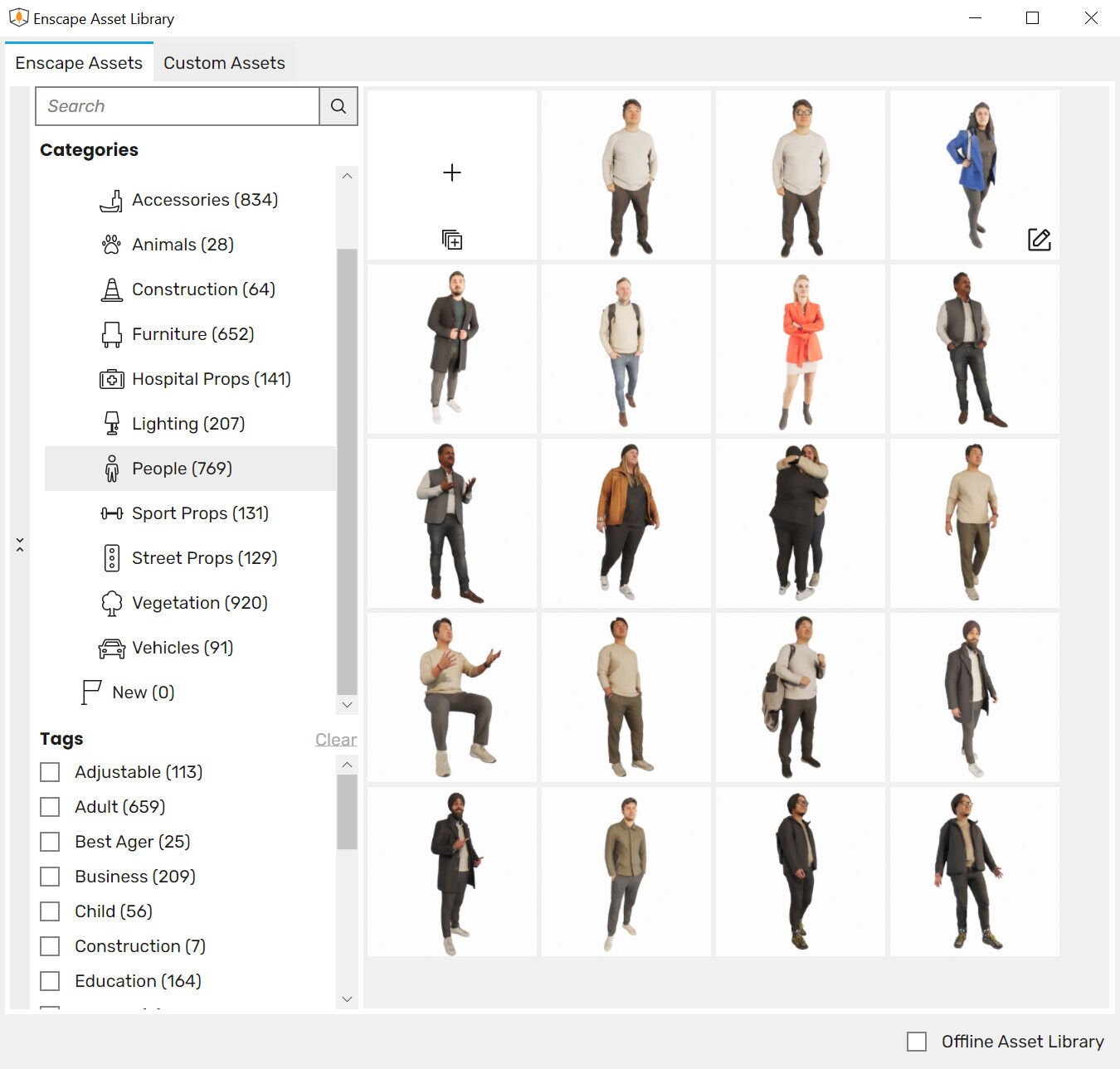

资源库

与材质库类似，Enscape 的资源库提供了丰富的室内 3D 模型和对象集合。从定义房间特色的完美家具到增添自然气息的植物，这些资源将帮助您让空间焕发生机。

资产库的独特之处在于它能够对某些对象进行微调。需要调整椅子的颜色或更换灯的材质以更好地适合您的设计主题吗？Enscape 的可调资产可以为您提供帮助。

就像材质库一样，资产库允许您和您的团队轻松共享和访问这些对象，保持项目间的一致性并确保每个设计元素都能很好地协同工作。

灯光与氛围

每位优秀的室内设计师都知道，灯光可以成就或毁掉你的设计。而这正是 Enscape大放异彩的时候（这是双关语）。

只需单击几下即可加入照明 — 您可以模拟精确的条件并创建逼真的照明，从透过窗户的柔和早晨阳光到夜晚人造灯光的特定光芒。导入 IES 文件以准确复制现实世界的照明设备，为您的设计增添深度和真实感。

Enscape 还允许您通过云密度和雾设置等环境调整来设置合适的氛围，帮助您为空间营造氛围。这不仅可以提高可视化的视觉吸引力，还有助于将设计背后的情感背景变为现实。

相机设置

Enscape 的相机设置让室内设计师能够以专业摄影的精细技巧捕捉他们的项目。想象一下，从大厅的宏伟到生活空间的亲密氛围，您可以塑造观众体验您的室内设计的方式。

使用 Enscape，您可以调整视野以模仿摄影师镜头的视角，为您的图像带来自然平衡，而不会出现建筑渲染中常见的失真。景深和焦点设置可让您将观看者的注意力精确地引导到您想要的位置，无论是突出显示设计元素的复杂细节还是设置特定区域。借助触手可及的自动曝光，您可以确保每个渲染都准确反映设计的预期氛围，无论光照条件如何。

对于那些空间狭窄的具有挑战性的室内拍摄，Enscape 提供了两点透视设置，可以拉直那些令人讨厌的垂直线，从而更真实地呈现空间。这就像在您的设计软件中拥有一个完整的摄影工作室功能，让您能够以最佳的光线呈现您的愿景。

开放式厨房静态图片由Dan Stine提供

同一张图片，但视野 和  视角已改变 + 景深已调整

渲染样式

Enscape 提供了多种渲染风格，让室内设计师可以自由发挥创意，在多种灯光下展示他们的项目。可用样式包括：

• 白色模式：将您的项目转变为时尚的单色模型，强调形式和空间；
• 聚苯乙烯模式：使您的设计看起来像是用聚苯乙烯制作的，突出了光影的效果；
• 轮廓：吸引人们注意设计的边缘和轮廓，增加深度和清晰度；
• 灯光视图模式：可视化空间内的光线分布，提供对照明设计的洞察。

每种风格都支持设计和展示过程的不同阶段，使您能够与客户、同事和利益相关者进行有效沟通，确保您对空间的愿景得到清晰的理解和欣赏。

Enscape 白色模式

导出选项

Enscape 提供多种导出选项，可满足项目展示的每个阶段的需求，从简单的快照到沉浸式虚拟现实体验。根据您是希望与客户分享快速更新还是提供全面的交互式演示，您可以从以下导出选项中进行选择。

• 截图：以各种格式快速捕获项目中的详细图像，以便于共享；
• 批量渲染：同时渲染多个视图，以获得整个项目的一致视觉效果；
• 单声道和立体全景图：提供身临其境的 360 度体验，立体全景图增加了 VR 深度；
• EXE Standalone：创建可自运行的项目演示文稿，任何人都可以探索，而无需额外的软件；
• Web Standalone：通过简单的链接在线分享您的项目，随时随地轻松访问；
• 启用 VR：借助 VR 支持进入您的设计，获得身临其境的漫游体验；
• 导出视频：通过引人入胜的视频演示让您的项目栩栩如生；
• 渲染图像（放入 Revit 文档）：Revit 特有的功能，可将渲染直接放入项目文件中。

Enscape批量渲染

立即尝试 Enscape 进行室内项目

在了解了所有概述的优点和功能后，可以肯定地说，对于需要实时渲染软件的室内设计师来说，Enscape 是不可或缺的工具。从其易于使用的界面到其集成选项和有价值的功能，它可以帮助您以最佳方式展示您的室内设计项目。

说到建筑渲染，没有魔法棒可以让你挥动一下就能得到完美的效果。这是多种因素共同作用的结果，最重要的是在数字魔术师的帽子下结合技术和艺术元素。

无论您是专注于可视化的建筑可视化专家，还是自己进行渲染的建筑师，在制作良好的建筑渲染时都有一些事项需要考虑。

魔力在于将不同领域的知识融为一体，从阅读建筑项目、学习摄影基础知识到掌握软件。本文将简要介绍这些主题。

传达客户的愿景

当客户聘请建筑师或 3D 艺术家时，他们希望找一位有远见的讲述者，为他们的黑白绘画和草图注入生命，而这对于行业外的人来说大多很难理解。

许多建筑专业人士无法用通俗易懂的语言有效地传达他们创造的价值。他们还以为每个人都能立即领会他们项目的巨大价值和精彩之处。但事实并非如此；你的工作是理解图纸并将其转化为生动、有形的现实。

如何将这些想法转化为生动的图像在很大程度上取决于客户的意愿。有些客户会明确地告诉你他们对渲染的期望，而有些客户则会给你更多的艺术自由。虽然你可以与这些客户更多地表达你的创造力，但你应该始终感到自在，即使对最苛刻的客户提出想法。

提示：最好在早期阶段提出您的想法，以便在您浪费时间在不会被接受的事情上之前获得更精确的方向。此外，在早期阶段，您可以在不同的光照条件下展示渲染，并尝试说服客户渲染应该朝哪个方向发展。

捕捉项目的价值

您在工作中会遇到不同类型的项目，这应该决定您的展示风格。一些设施，如医院、实验室、大型制造厂和监狱，需要以最真实和详细的方式呈现。在这些图像中，功能是主要的，美学方面是次要的。视角、颜色和情绪应该类似于您在现实生活中看到的东西。

提示：保持灯光和颜色以最自然的方式呈现，不要使用会扭曲建筑物的镜头和视角。不要对图像进行过度后期处理；尽量保持图像干净简洁。

其他项目让您成为可视化大师，将平凡变为非凡。您可以自由选择要展示的内容和方式。您可以向客户建议图像的视角、灯光、颜色和整体氛围。在这里，一切皆有可能！

这些效果图应该能体现您的风格，让您在业内脱颖而出。您可以专注于建筑的主要部分，而不是展示整个结构。您可以使用灯光来强调建筑的用途。您可以使用任何配色方案，颜色也可以过饱和。

提示：虽然您可以随心所欲地创作，但一定要有参考资料，并尝试为这些类型的渲染创建情绪板。有方向总比没有方向好。

添加上下文和周围环境

建筑的周围环境会影响其设计。因此，展示建筑的周围环境将使观众对建筑如何与环境互动有一个具体的了解。探索建筑所在的区域，并尝试在渲染中包含在给定位置作为参考点的物体——它可以是火车站、桥梁，甚至是具有历史意义的建筑。

该位置也可能位于农村地区或森林中；景观和植被在这些渲染中至关重要。最好的方法是收集有关植被类型的信息，了解它们的生长模式，然后使用多资产放置工具来模拟它们的生长。

提示：为了节省时间，请对您在图像中看到的周围物体的部分进行建模，而不是对整个建筑物进行建模。

使用 3D 资源填充场景

假设我们有建筑物及其周围环境的模型；下一步就是用 3D 资产填充场景。以下是我的提示：

• 一个可以快速轻松访问且组织良好的大型 3D 资产库至关重要。
• 不要疯狂地下载你能找到的所有东西；这样做会让你在尝试寻找正确的东西时更加困难。
• 尝试寻找性能良好的资产，并避免使用高多边形资产，因为它们会减慢您的工作速度。

最后，您可以自由地自己创建 3D 模型。有时，您花在寻找合适的 3D 模型上的时间比实际建模的时间还要多。网上有几乎所有东西的建模教程，您甚至无法相信建模树木或灌木丛有多么容易。此外，这可能很有趣，您将提高自己的技能，并成为更好的艺术家！

提示：如果资产不会影响建筑物/空间本身的设计，那么您可以使用库中的类似资产。例如，路灯或长椅不必与该位置的路灯完全匹配。

将想法具体化

同样的原则也适用于材料。一个组织良好的库是必须的，但您可以随意创建自己的材料。您可以通过在现实世界中拍摄您喜欢的材料的照片或使用软件从头开始创建它们来做到这一点。

对于材质（以及 3D 资源）而言，至关重要的是要考虑它们应该有多精细。例如，在远处可见的小花瓶上使用 8K 纹理不会对渲染产生重大影响。

提示：带上相机，在阴天出门，拍摄周围环境中你喜欢的素材。后期处理软件可让你调整这些照片并将其融入到你的项目中。

找到完美的视角

如果你是一名摄影师，你会仔细观察建筑物，找到合适的构图。在数字世界中，你可以使用实时渲染引擎做同样的事情。探索该区域，找到完美的视角来展示你想要的东西以及你想展示的程度。

图像中过多不必要的元素会让人眼花缭乱，导致焦点不清。相反，主要物体应该很容易被注意到，周围的物体应该让它更加引人注目。

提示：尝试在图像中使用不同的帧比例。首先，考虑渲染中显示的空间，以及是否要打印或展示在社交平台上。

要有光

大多数客户会要求阳光明媚、明亮而生动的图像，但您也可以在多雾和多云的天气下在渲染中营造神秘感。光线改变空间，改变空间环境，使其变得吸引人或令人厌恶，看起来更大或更小。利用它来突出特定区域，创造阴影，从而定义某种情绪。光线不足会使人变得模糊、困惑，并产生无聊和千篇一律的感觉。

提示：大胆地在图片中使用阴影。阴影可以创造深度，如果使用得当，还可以引导观众的视线到主要主题上。

把所有东西整合在一起

我们谈到了构图、灯光、3D 资产和材质，剩下的就是后期制作。这是将所有元素结合在一起的点睛之笔。事实上，你不需要做太多。你只需在所选的图像处理软件中选择一些 LUT 预设，就可以进行一些对比度和色彩校正。

平衡技术因素和创造力

创造令人印象深刻的建筑效果图并非神奇的捷径，而是技术因素与艺术创造力之间精细而专注的工作。在本文中，我们揭示了光线、构图、叙事和后期制作的一些关键元素。

上述所有要点和建议将帮助您将渲染提升到高级阶段。随着当今技术的发展以及紧密联系的专业人士社区不断提高创意标准，整个过程在未来将变得更加容易。

紧随Enscape 4.0之后， Autodesk® Revit®的年度新版本最近发布了！在这两个新软件版本之间，有很多事情值得讨论。然而，这篇文章旨在重点介绍 Enscape 用户最感兴趣的 Revit 2025 新功能。

下载 Enscape for Revit 2025

但在深入研究 Revit 的新功能之前，让我们先简单提一下Enscape 4.0中发布的 Enscape Revit 工作共享优化如何实现工作共享项目中更高效的协作。

在共享 Revit 模型中工作时，您会注意到用户体验得到了显著优化。基于我在3.4.3 版本中引入的部分修复，此更新解决了协作会话期间遇到的一系列错误，例如当用户修改视图、视觉设置预设和站点上下文元素时。

当两个人使用不同的 Enscape 预设处理不同的视图时，工作共享冲突不再会发生，因为用户需要与中心项目同步的情况已经减少。但需要注意的是，由于 Revit 和 Enscape 之间的底层通信动态，某些限制仍然存在。

现在，以下是本文涵盖的 Revit 2025 项目：

• 可扩展存储（架构）
• 拓扑固体
• 材质浏览器
• 墙壁“末端包裹”控制
• 竖框轮廓
• 自动连接并锁定平行墙壁
• GPU 驱动程序可实现最佳 Revit 和 Enscape 结果

要查看这些新功能和增强功能以​​及其他一些功能，请观看我的视频：Autodesk Revit 2025 中的新增功能

可扩展存储（架构）

我们将从每个 Revit 用户都应该知道的 Revit“Schema”问题开始！

如果项目上安装或使用非 Autodesk Revit 插件，Revit 2024.0 和 2024.1 升级可能会出现一些大问题。受影响的 2024 文件只能由 Autodesk 支持人员“清理”或通过将其升级到 Revit 2025 来清理。将 2024 之前的 Revit 项目升级到 Revit 2024.2 不会对项目产生负面影响。

如果使用 Revit 2024，项目中的每个人都必须使用 2024.2。

如果您已使用 2024.0 或 2024.1 将文件升级到 Revit 2024，则可以使用名为Schema Scanner Add-On for Autodesk® Revit® 的Revit 插件。此工具可从 Revit 内部访问，将显示如下所示的对话框，用于识别任何问题。同样，如果有问题，则需要将 2024 文件发送给 Autodesk 支持部门，或者项目团队需要迁移到 Revit 2025。

该问题显然涉及两个非 Autodesk 插件相互冲突。而且，由于共享内存的工作方式，一个文件可能仅仅因为在同一个 Revit 会话中打开它们而导致另一个文件出现问题。要了解有关此主题的更多信息，请访问此 Autodesk 帮助文章：Revit 2024 中的架构冲突。

拓扑固体

Revit Toposolid 元素自去年首次发布以来增加了许多增强功能。与 Enscape 用户特别相关的一项功能是下面讨论的表面平滑。此元素的原始版本保留了三角表面外观，这导致 Enscape（或任何渲染应用程序）中的地面看起来不真实。现在，当打开“表面平滑”时，此平滑表面将延伸到 Enscape 中可见的范围，如下所示。

以下是图形和编号列表中突出显示的一些关键增强功能。

Toposolid 增强功能

1. Toposolid 平滑着色

此功能可使表面在屏幕上（在阴影、一致的颜色、纹理和逼真的视觉样式下）和导出时看起来更加平滑。但缺点是表面图案无法以平滑阴影显示（注意表面颜色变化）。

2. 轴元件

2024 年，竖井将完全切穿地形实体。2025 年，切割将在竖井底部位置停止。但是，顶部仍不是控制点，这意味着无论竖井顶部相对于地形实体的位置如何，挖掘都会向上延伸到无穷远。

3. 基于人脸识别的家庭托管

挖掘的边缘扫描可用于承载类似此类种植家族的基于面部的内容。

4. 其他挖掘方案

地板、屋顶、地形实体和建筑垫可用于切割/挖掘地形实体。例如，地下室地板可以切割出泥土，这比 2024 年之前需要添加另一个板状元素（即建筑垫）的方法更有效。请注意，建筑垫只能存在于 Revit 2024 之前的升级文件中，因为 Revit 2024 中已删除建筑垫命令。

以下示例中显示的另一个 Toposolid 增强功能是，在修改子元素时轮廓仍然可见。挖掘体积也会计算并列在属性中。最后，已将“按面划分 Toposolid”命令添加到“体量/场地”选项卡中。

修改 Toposolid 时可见轮廓

在 Revit 中切换 Toposolid 平滑着色

在 Revit 3D 视图中启用 Toposolid 平滑阴影

Enscape 中的 Toposolid – 2024 年的唯一选项和 2025 年的默认选项

Enscape 中的 Toposolid 已启用平滑阴影

材质浏览器

尽管此功能不会直接影响 Enscape 中的任何内容，但材料管理对于在任何 ArchViz 工作流程中实现最佳结果至关重要。材料浏览器现在支持在项目或库中选择多种材料，然后可以通过一次操作将其删除或加载到项目中。

此外，材质缩略图的生成方式也得到了优化，当选择“渲染设置”的新“快速”选项时，可以更快地加载（见下方第二张图）。“渲染设置”适用于整个项目，而不仅仅是选定的材质。

一次删除多个材料

调整材质缩略图‘渲染设置’

有关 Enscape 中材质的更多信息，请阅读我最近关于管理自定义材质的文章。

墙端包裹控制

Enscape 用户将会喜欢更轻松地控制墙壁材质在其末端如何包裹的能力。

如果墙壁已启用“末端包裹”，且墙壁类型中的层已设置为“包裹”，则这些新图标可让您控制所选墙壁每侧的包裹。以前，要么全部包裹，要么全部不包裹，您需要为包裹和非包裹条件创建其他墙壁类型。

现在，您只需选择墙壁并单击出现的新包裹图标即可。如下例所示，一侧可以包裹，而另一侧则不能。这些图标仅在所选墙壁类型启用包裹时才会出现。

相关说明一下，如果您不熟悉如何通过门窗参数控制插入件的包裹，请务必查看这篇文章（以及这篇文章）。

选择墙壁时，末端包裹切换可见

竖框轮廓

这是 Revit 中最大的“新几何”机会，将使许多 Enscape 用户受益。

竖框轮廓现在可以包含多个循环，其结果将显示在 Enscape 中！这些循环可以是内部的，并切割较大的循环或外部的循环并创建其他几何图形。下面的示例分别添加了一个，其中内部循环强调了幕墙系统压板和盖帽的位置/位置。

幕墙竖框相互连接或清理的方式没有改变，因此可能需要考虑更复杂的轮廓之间的过渡（与现实中的构建方式不同）。对于 Enscape 用户来说，最大的缺点是无法将多种材质分配给竖框的不同部分。

轮廓定义内有多个循环的竖框示例

自动连接和锁定平行墙壁

一些设计公司使用单独的墙体元素来管理每层建筑的墙体类型。这可以更好地控制材料/饰面的开始和结束位置，但也需要连接平行墙体，以便在整个组件中承载开口切割。此工作流程有时可以为 Enscape 用户实现增强的控制/结果，已在 Revit 2025 中进行了优化。

在创建墙壁时，现在可以主动连接和连接并锁定接触的平行墙壁。当材料层被建模为单独的墙壁类型时，这使得建模更加高效。在下面的例子中，左侧添加的墙壁（单个 5/8 英寸饰面材料）立即与相邻的墙壁连接，该墙壁被门洞自动切割。右侧的结果是一扇门切割了四面独立的墙壁。这以前是可能的，但必须手动连接墙壁。同样，在这个新的工作流程选项中，墙壁必须接触。

您知道吗：在手动场景中，可以连接不接触的墙壁，并且切口（用于门或窗）会跳过间隙！

新的平行和接触墙可以自动连接和锁定

自动连接和锁定平行墙壁

这最后一个奖励项目与 Revit 2025 或 Enscape 4.0 无关。但是，每当遇到图形或性能问题时，尝试最新的显卡驱动程序通常会有所帮助。

可以从“选项”对话框中查看图形驱动程序（又称视频驱动程序或 GPU）及其与 Revit 的兼容性，如下所示。请注意，驱动程序版本的显示方式与刚刚安装的驱动程序（本例中来自NVIDIA）略有不同。

在 Revit 中验证显卡驱动程序并与刚刚安装的驱动程序进行比较

驱动程序版本和日期可以在“显示设置”中看到，可通过右键单击 Windows 桌面来访问。

在 Windows 显示设置中验证显卡驱动程序

结论

有了这些信息，Enscape 用户就可以快速利用这些功能以及 Revit 2025 中的许多其他新功能和增强功能所提供的价值，更不用说 Enscape 4.0 了！

ICS 93.080 CCS P 66 !7 , DB32/T 4861 —2024 公路沥青材料内聚特性检测技术规程 Technical specification for testing cohesion properties of road asphalt materials 2024 -09-20 发布 2024 -10-20 实施 江苏省市场监督管理局 发 布 中国标准出 版 社 出 版 DB32/T 4861—2024 目 次 前言 ……………………………………………………………………………………………………………Ⅲ 1 范围 …………………………………………………………………………………………………………1 2 规范性引用文件 ……………………………………………………………………………………………1 3 术语和定义 …………………………………………………………………………………………………1 4 符号 …………………………………………………………………………………………………………2 5 一般规定 ……………………………………………………………………………………………………2 6 仪器设备和材料 ……………………………………………………………………………………………2 7 准备工作 ……………………………………………………………………………………………………4 8 试验步骤 ……………………………………………………………………………………………………5 9 内聚能计算方法 ……………………………………………………………………………………………5 10 报告…………………………………………………………………………………………………………6 11 允许误差 ……………………………………………………………………………………………………6 附录 A（资料性） 检测记录表样式 ……………………………………………………………………………7 Ⅰ DB32/T 4861—2024 前 言 本文件按 GB/T 1.1—2020《标准化工作导则 第 1 部分 ：标准化文件的结构和起草规则 》的规定 起草。 请注意本文件的某些内容可能涉及专利 。本文件的发布机构不承担识别专利的责任 。 本文件由江苏省交通运输厅提出 、归口并组织实施 。 本文件起草单位 ：苏交科集团股份有限公司 、南京公路发展（集团）有限公司、江苏高速新材料科技有 限公司、中交第三航务工程局有限公司 、中国石化炼油销售有限公司 、无锡交通建设工程集团股份有限公 司、连云港科创工程质量检测有限公司 、苏州三创路面工程有限公司 、无锡市石油仪器设备有限公司 、苏 交科集团检测认证有限公司 。 本文件主要起草人 ：韦武举 、汪昊 、王仁辉 、郭永佳 、曹荣吉 、安丰伟 、夏东 、韩青英 、陈光明 、高振华 、 卢超、高飞、陈金珍 、张辰一 、李豪、所怡、冯星宇 、韩超、李清华、高壮元 、李硕、仲光昇 、潘彬、郑扬、徐金玉 、 缪一新 、单瑞。 Ⅲ DB32/T 4861—2024 公路沥青材料内聚特性检测技术规程 1 范围 本文件规定了采用测力延度仪检测沥青材料内聚特性的仪器设备和材料 、准备工作 、试验步骤 、内聚 能计算方法 、报告、允许误差等要求 。 本文件适用于公路工程用道路石油沥青和聚合物改性沥青 。包括原样沥青 、压力老化后的沥青和薄 膜加热试验（或旋转薄膜加热试验 ）后的沥青 ，以及回收路面沥青 、乳化沥青或改性乳化沥青残留物 。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款 。其中 ，注日期的引用文 件，仅该日期对应的版本适用于本文件 ；不注日期的引用文件 ，其最新版本（包括所有的修改单 ）适用于本 文件。 JTG E 20 公路工程沥青及沥青混合料试验规程 3 术语和定义 下列术语和定义适用于本文件 。 3.1 内聚特性 cohesion properties 沥青材料分子间相互作用的特征 ，以抵抗外力拉伸作用产生的内聚力 、内聚能来表征 。 3.2 内聚力 cohesion force 沥青材料标准试件在规定温度和拉伸速度下进行拉伸时所承受的力 。 注： 单位为牛顿（N）。 3.3 伸长变形值 elongation deformation value 沥青材料标准试件在规定温度和拉伸速度下进行拉伸所达到的长度 。 注： 单位为厘米（cm）。 3.4 内聚能 cohesion energy 消除沥青材料分子间作用力所需要的能量 。在一定温度和拉伸速度下拉伸试件直至断裂 （或拉伸至 150 cm 仍未断裂），以内聚力 -伸长变形值曲线与横坐标所形成的封闭区域面积来表示 。 注 1： 单位为焦耳（J）。 注 2： 在平面坐标系中以伸长变形值为横坐标 ，对应的内聚力为纵坐标 ，计算内聚力 -伸长变形值曲线与横坐标形成 的封闭区域面积 。 1 DB32/T 4861—2024 4 符号 下列符号适用于本文件 。 E ——内聚能； f ——内聚力 ； fmax——最大内聚力 ； l ——伸长变形值 ； lmax——断裂时试件的伸长变形值 。 5 一般规定 5.1 试验温度按沥青类型确定 ，除特殊要求外 ，道路石油沥青试验温度为 10 ℃，聚合物改性沥青试验温 度为 5 ℃。 5.2 试验拉伸速度为 5 cm/min 。 6 仪器设备和材料 6.1 测力延度仪 ：具有自动控温 、控速系统 ，控温精度为 ±0.1 ℃，拉伸速度控制精度为 ±0.25 cm/min 。 具备拉力及伸长变形值的记录功能 ，测力范围 0 N~ 300 N，拉力分辨率 0.1 N，测量长度范围 0 cm~ 150 cm，伸长变形值分辨率 0.1 cm。应满足试件浸没于水中 ，能在规定试验温度及拉伸速度条件下拉伸 试件，且试验时应无明显振动 。 6.2 恒温水槽：容量不少于 10 L，控温精度为 ±0.1 ℃，水槽中应设有带孔搁架 ，搁架距水槽底面不应少 于 50 mm。试件浸入水中深度不小于 100 mm。 6.3 烘箱：装有温度自动调节器 ，控温范围为室温至 200 ℃，控温精度为 ±5.0 ℃。 6.4 温度计 ：量程 0 ℃~50 ℃，分度值 0.1 ℃。 6.5 试模底板 ：玻璃板或磨光的铜板 、不锈钢板（表面粗糙度 Ra0.2 µm）。 6.6 试模：黄铜材质，试模内侧表面粗糙度 Ra0.2 µm，其形状及尺寸如图 1 所示，由两个侧模（图 2）和两 个端模（图 3）组成。 2

Enscape 4.1 的发布推出了一系列令人惊叹的新功能，包括人造光源的彩色阴影和彩色太阳阴影更新。

彩色太阳阴影更新

彩色太阳阴影于 2023 年引入 Enscape，这是由 Enscape 社区的一个想法开发而来的。顾名思义，该功能可让您从穿过彩色玻璃的阳光中投射出彩色阴影，为您的场景带来惊人的效果并营造出特殊的氛围。

随着Enscape 4.1的发布，您现在可以向玻璃材质添加纹理，并反射纹理图案，而无需对整个窗口几何体进行建模。如果您的设计包含彩色玻璃，这是一个非常棒的功能。

玻璃是一种新的材料类型，必须手动选择。添加了上传“应用”在玻璃材料上的纹理的功能，以计算正确的阴影图案。

提高雾影的保真度

彩色太阳阴影更新提高了雾的质量。这意味着无论场景中的阳光是什么颜色，雾都会散发出相同颜色的色调，从而为您的设计带来更逼真的氛围。雾不会与光线追踪人造光源产生相互作用。

人工光源的彩色阴影

在此功能开发之前，彩色阴影仅在阳光下显示。现在，当照明源为人工光源（例如灯或照明设备）时，您可以透过彩色玻璃看到彩色阴影。

为室内场景增添一抹色彩，或用彩色阴影作为人工光源，补充自然光。用彩色玻璃隔断墙、彩色半透明家具和装饰物营造出千变万化的氛围。

需要哪些显卡？

彩色阴影适用于配备支持硬件光线追踪的显卡的电脑。对于彩色太阳阴影，请确保在常规设置中启用“光线追踪阴影”，并为人造光的彩色阴影启用“光线追踪人造光（测试版）”。

使用彩色阴影提升你的设计工作流程

最新的Enscape 4.1 版本中包含了这些更新以及其他强大功能。要了解有关开始使用彩色阴影或 Enscape 的更多信息，请访问Enscape 知识库。请确保您已升级到 Enscape 4.1（现有用户可免费使用），然后开始使用该功能。

Enscape 的最新版本 4.2 为您提供了特定于主机应用程序的功能，以便与设计应用程序更紧密地集成。这一系列更新增强了 Enscape 最重要的优势——它与主机应用程序的无缝集成，使您能够比以往更快、更精确地工作。更新列表如下：

• Revit 图形覆盖
• 支持 Rhino 中的 WCS 映射
• 软件光线追踪改进
• Rhino 和 Vectorworks 的多个剖面
• Archicad 28 支持
• 艺术视觉模式改进

尝试 Enscape 4.2

该版本还包括Enscape Impact 的商业发布，这是一个全新的附加组件，旨在将实时渲染与建筑性能指标相结合！

让我们开始吧。

Enscape 影响

Enscape Impact是一款适用于 Windows 的建筑性能分析插件，可与 Enscape 核心产品配合使用。Enscape 用户有机会在Enscape 4.1中测试测试版。现在，我们很高兴推出商业版本。

Enscape Impact 让您可以在设计的早期阶段查看建筑物的能源性能，从而使您能够就设计的可持续性做出明智的决策。

通过提供快速能源建模模拟，您可以在设计时立即计算和比较关键性能指标，例如峰值冷却和加热负荷。数据还可以在渲染中看到，从而更容易理解和传达设计决策的影响。

它是与全球气候技术公司IES合作开发的，与 Enscape 4.1 和 Enscape 4.2 兼容。请访问Enscape Impact 页面了解更多信息。

Revit 图形覆盖

Revit 图形覆盖功能可让您在Revit 过滤器定义的渲染中可视化材质和颜色覆盖。它可确保渲染工具反映 Revit 中使用的相同对象外观和覆盖，从而增强工作流程和演示功能。

这样，您就可以保持Revit 和 Enscape之间的一致性，从而简化设计和演示过程。您还可以通过在 Enscape 中显示或隐藏 Revit 过滤器覆盖来更好地控制渲染视图。在Enscape 知识库中了解更多信息。

支持 Rhino 中的 WCS 映射

此功能允许您利用世界坐标系 (WCS) 映射材质，提供更灵活的工作流程并确保真实世界的比例和准确性。您可以利用现有的Rhino UI 在 UV 和 WCS 映射之间切换，而无需在 Enscape 中进行额外设置。您还可以高效地使用默认为 WCS 映射的库材质，并通过精确的材质渲染获得更准确的视觉输出。

软件光线追踪改进

Enscape 4.2 改进了全局照明和太阳阴影的软件光线追踪。这些增强功能可让您在任何设备（包括 Mac 和集成显卡的机器）上提供高质量的渲染。自信地预测光线在现实世界中将如何与您的建筑物或空间互动，从而做出更好的设计决策。

软件光线追踪全局照明改进使您的渲染更加逼真，具有逼真的照明、细致的阴影、镜面反射和增强的色彩准确性。同样，软件光线追踪太阳阴影增强功能将使它们受益于更准确的光线方向、强度和柔和度。

虽然渲染可以实现与硬件光线追踪相当的视觉保真度，但仍存在一些限制。例如，使用软件光线追踪时，几何体在全局照明的反射中可能仍然缺失。此外，光线追踪太阳阴影仅适用于捕捉，没有彩色太阳阴影，并且当场景包含一定数量的动画几何体时，动画几何体将在较低质量设置下切换为非光线追踪太阳阴影。

Rhino 和 Vectorworks 的多个剖面

此次更新使 Enscape 能够支持在 Rhino 中渲染最多六个剖面和在Vectorworks中渲染剪切立方体，从而通过更详细的横截面可视化提高设计精度和清晰度。

剖面图对于理解和传达建筑空间至关重要。此更新允许更多控制选项，让您可以准确地讲述设计叙述。您还将受益于更好的客户理解和更具影响力的演示，以及改进的设计细节和清晰度。

艺术视觉模式改进

艺术视觉模式是一种渲染样式，可让您在设计过程的概念阶段轻松阐明您的想法。 Enscape 4.2 中的更新在水彩模式下引入了可调节的纹理控制，彩色铅笔和水彩模式现在显示透明材料的色调，而不是到处都是浅蓝色。

Archicad 28 支持

Enscape 4.2 支持Windows 和 Mac 上最新版本的Archicad 。

充分利用 Enscape 4.2 更新

Enscape 4.2的更新让您能够比以往更快、更精确地使用所选的主机应用程序。随着 Enscape Impact 的商业发布，您可以通过将性能数据集成到工作流程中来从一开始就做出可持续的设计决策。

Enscape 4.2 对 Revit Filters 的新支持缩小了视觉交流之间的差距，视觉交流既是情感交流（事物的外观、感觉等），又是分析交流（事物的工作原理、功能、成本等）。通过更好地了解实时发生的设计决策，这为所有项目利益相关者节省了时间、金钱和压力。

特别感谢Scott Brown、Kerry Thompson和Ben Osborne集思广益提出这些真实世界的用例，最初发表在LinkedIn上。

简介

漂亮的灯光、材质和图形传达了设计的情感影响。然而，仅仅传达情感是不够的；还需要了解设计的工作原理、功能、性能，以及最重要的成本。在之前的Enscape 4.1版本中，我们看到了对能源使用分析可视化的支持( Enscape Impact )。

在新的Enscape 4.2中，通过对 Revit 过滤器的支持扩展了分析可视化。通过 Revit 过滤器，设计团队可以快速轻松地探索项目，并在情感和分析视觉模式之间即时切换。这是 Enscape 独特的速度、质量和易用性之外的一个重要区别！

以下是 Revit Filters 和 Enscape 的 10 大用途。 所有示例文件的链接位于文章末尾。继续阅读！😊

1. 建筑系统机电颜色编码

在此示例中，我们根据代表送风、排气和回风 HVAC 功能的颜色覆盖机械管道系统。

请注意，核心建筑系列（例如墙壁、地板、屋顶和天花板）是透明的。非常适合透过墙壁、地板和其他类别查看，以便更好地了解系统如何在建筑物中布线。

过滤器目前不适用于链接文件。但是，可以修改模型类别的颜色和透明度，从而修改任何相应的链接文件。通过这种方式，透明度已通过模型类别应用于核心建筑几何体。

MEP 建筑系统颜色编码

💡提示：为模型类别和过滤器建立透明度和颜色覆盖后，最好将结果保存在视图模板中。在 Enscape 中查看设计时，可以快速轻松地将视图模板应用于任何视图。或者，您可以保存已应用适当视图模板的视图，然后从 Enscape 中选择已保存的视图。

下图显示了常见管道和管道系统、暖通空调系统和消防系统的颜色标准。

MEP 颜色标准

考虑将此技术用于其他学科的视觉跟踪。例如：

• 按负载分类的电路
• 防火墙

2. 建筑结构颜色编码

定义结构元素的过滤器

这是一个简单的 3 步过程。首先，创建一个过滤器，选择上述类别和过滤规则，其中类型名称包含相应的类别名称。

滤镜材质覆盖

接下来，将所需的过滤器添加到“可视性/图形覆盖”面板中的过滤器选项卡。确保使用适当的纯色覆盖“投影/表面覆盖”。

结果如下图所示。每个结构截面类型都分配有唯一的颜色，便于按截面类型进行目视检查和交流。

考虑在其他有用场景的结构模型中使用此技术进行视觉跟踪。这些建议将需要用户定义的项目参数：

• 钢材等级
• F’C 价值观
• 施工顺序可视化（现有、第 1 阶段、第 2 阶段、第 3 阶段等）。

结果：建筑结构颜色编码

3. 突出显示要重复使用、回收等的内容。

不要扔掉它——我们可以利用它！ 如果您正在进行自适应重用，Enscape 对 Revit 过滤器的支持使您能够 在探索设计时轻松突出显示现有条件下可重复使用、回收等的任何组件。

在此示例中，我们使用“是/否项目参数”将整个模型的颜色编码为白色（要重复使用的元素除外）。使用简单复选框标识为拒绝的组件将突出显示为薄荷绿色。

对于此示例，创建两个过滤器：一个用于未选择的对象，另一个用于已选择的对象。两个过滤器都添加到视图属性中，并通过投影/表面图案赋予纯色。如果未选择要重复使用的项目，则它们显示为白色。选择要重复使用的项目将以清新的薄荷绿色显示。重复使用…回收…绿色…明白了吗？😉

滤镜材质覆盖

考虑使用此技术在设计审查期间对其他组件进行视觉跟踪。这些建议需要用户定义的项目参数：

• 业主需安装的物品
• 需要应急电源的设备（照明、出口标志等）
• 需要电力的元素（门、特种家具等）

这是 Enscape 中的结果。

突出显示要重复使用、回收等的内容。

4. 突出显示不符合设计要求的组件

如果您的项目包含太宽或太窄的门怎么办？当然，您可以创建一个时间表来查找这些元素。但时间表通常需要视觉背景，这说明了在 Enscape 中探索设计的价值。

在下面的示例中，我们为所有小于 2 英尺或大于 3 英尺的门创建了过滤规则。此规则用于创建一个过滤器，以覆盖所有纯红色的门。

门的过滤器定义

这是 Enscape 中的结果。左侧和右侧的门宽度小于 2 英尺或大于 3 英尺。

突出显示不符合设计要求的组件

这是通过材质覆盖对除门之外的每个类别使用透明度的另一个例子。当您在 Enscape 中探索设计时，您可以快速找到超出直接视野范围的物体，否则这些物体会被固体建筑组件遮挡。

通过模型类别覆盖添加透明度

5. 强调某些部分，同时弱化其他部分

不再需要像这里所述那样使用 Revit Phasing 技巧来渲染上下文！在此示例中，我们创建了“是/否”项目参数来创建一个过滤器，该过滤器将白色覆盖应用于所有未选中的内容。如果选中了对象，则不应用材质覆盖，并且将渲染真实世界材质。不需要第二个过滤器来显示真实世界材质，因为这是 Revit 和 Enscape 中的默认状态。

使用视图过滤器将所有元素变为白色（除非选择）

这是一种快速简便的方法，可以突出设计中的某些元素，同时淡化整体背景。非常适合需要突出设计某些方面的现场演示、动画和静态图像渲染。

别担心。照明物体在弱光条件下仍会发光！

弱光条件下的照明

6. 按类别突出显示族

尽管我们努力在平面图、剖面图、立面图和明细表中捕捉事物，但有时以第一人称视角查看模型时更容易找到事物。在此示例中，我们演示了一种快速简便的方法来突出显示任何族类别并确认是否有任何组件属于错误的类别，以便将它们分配到正确的类别。

让我们通过创建一个过滤器来选择通用模型类别中的突出显示元素，并使用红色可见性过滤器对它们进行颜色编码。

过滤器定义和过滤器覆盖

这是 Enscape 中的结果。这是一种很好的技术，可以直观地识别正确或不正确的模型类别中的对象。也许魔方应该是通用模型（随行人员？）。但是桌子、电视、霓虹灯和其他元素呢？它们应该移动到适当的类别和时间表。

按模型类别突出显示对象

7. 透明核心和系统，实现上下文可视化

有时，在 Enscape 中探索时，您需要“透过”建筑物看。但是，过滤器（通常用于应用透明度）目前不适用于链接文件。但是，如果您需要将透明度应用于核心建筑物和其他类别，仍然有一些选择。

选项 1)您仍然可以通过过滤器将透明度应用于主机模型中的对象。因此，如果您在建筑文件中，并且想要使建筑文件中的墙壁和其他元素透明，则可以使用过滤器轻松完成。

下图取自建筑 Revit 示例模型。一切都用真实世界的材料展示。

默认视图和材料

接下来，我们将使用过滤器使墙壁、地板、屋顶和天花板类别变得透明。

查看核心元素的过滤器和定义

这是 Enscape 中的结果。如前所述，透明度仅适用于主文件中的几何图形，如房间末端的透明墙所示。链接文件中的墙壁和其他核心元素保持不透明，如左侧的墙壁和地板所示。如果您需要链接文件中的对象类别透明，请转到选项 2。

过滤器仅适用于宿主文件

选项 2 中的对象）使用透明度覆盖模型类别。例如，如果您在建筑文件中，但希望链接文件中的核心元素透明。只需将透明度应用于所需的模型类别即可。

首先通过“模型类别”选项卡为核心元素添加透明度。

模型类别的透明度覆盖

这是 Enscape 中的结果。所有墙壁、地板和其他核心元素都是透明的，即使对于链接文件也是如此。

透明的核心元素

如果您想将其他模型类别显示为透明（包括链接文件），请选择这些模型类别并应用透明度，如下所示。

管道元素的模型透明度覆盖

这是 Enscape 中的结果。管道系统仍然可见，但略微透明。这是一个非常有用的选项，可以在不遮挡其他组件的情况下提供上下文。不再需要破解 Revit Phases 来显示其他项目学科的上下文！

透明管道物体

8.需要阻挡的部件（扶手、卫生设备、大型显示器等）

当分包商到达现场，发现没有阻碍安装的物品，并且收尾工作已经完成时，会发生什么？ 互相指责，浪费大量时间和金钱。

在此场景中，项目参数是类型参数，假设同一类型的所有项目都需要阻止。请确保选择应接收此类型参数的适当类别。

接下来，为需要阻止的项目创建一个新的过滤器，选择适当的类别以及所选项目的过滤规则。

最后，创建适当的过滤器，覆盖所选项目的图案和颜色。在这种情况下，我们只区分选定的项目，其余材料保持不变，以显示为真实世界。

最后，Enscape 中的结果。大电视屏幕和相邻的霓虹灯都需要阻挡，如下图所示。在 Enscape 中探索设计时，还有哪些其他类别可以节省时间、金钱并避免混淆？

• 浴室设备
• 橱柜和搁架
• 扶手和扶手
• 吊扇
• 专业设备
• 方向标牌

9. 用顶部约束突出显示墙壁

并非所有墙都是一样的。当对要附着在上面楼板底面的墙进行建模时，将墙顶与约束关联起来很有用。如果楼层移动，则额定墙的顶部也会随之移动。

在本例中，我们为墙壁创建一个过滤规则，其中顶部约束不等于空白值。任何包含顶部约束空白值的墙壁都将使用真实世界材质进行渲染。

接下来，创建一个具有实体表面图案的过滤器覆盖，如果为墙分配了顶部约束（根据先前的定义，不是空白），则该过滤器覆盖真实世界的材料。

这是 Enscape 中的结果。尽管墙壁的高度看起来与其他墙壁相似，但我们可以清楚地了解哪些墙壁已分配顶部约束。

10. 识别需要特殊电源的组件

想象一下，当需要特殊电源的组件无法通电时，现场会有多么令人沮丧！而且有很多类别的内容通常不需要电源，但在特殊用例中可能需要电源。例如：

• 需要电力为移动设备充电的家具和家具系统。
• 带有自动关闭功能的门。

首先，让我们为选定的类别创建一个项目参数。在此示例中，我们使用类型参数，假设相同类型的内容将具有相同的类型值。

接下来，创建一个选择相同类别的过滤器，以及一个针对所检查元素的过滤规则。

接下来，创建“可见性/图形”覆盖，以根据之前创建的过滤规则过滤对象。在本例中，我们使用浅蓝色实心图案来直观地指示选定的对象。

最后，选择需要特殊能力的组件。请记住，您不能跨多个类别修改类型参数。例如，您不能同时选择门和家具来应用该参数。您必须分别选择这些类别。

最后，Enscape 中的结果。与设计团队一起现场探索项目时，可以轻松理解需要特殊能力的所有内容。

奖励：创建最喜欢的过滤器的视图模板以供设计审查

在研究这篇最佳实践文章时，我提出以下建议，以简化使用过滤器时 Enscape 和 Revit 之间的设计审查。

首先，最好动态应用视图模板（包含过滤器定义和过滤器），而不是跨多个视图跳转。这样可以使 Enscape 相机保持静止，而不是飞到具有新视图属性的新位置，并扰乱/中断设计审查。

其次，使用 Revit 的默认 {3D} 视图进行设计审查，在设计审查过程中动态应用视图模板。如果需要保存视图以供进一步研究，只需复制并重命名默认 {3D} 视图即可。然后返回默认 3D 视图并继续设计审查。

最后，不要忘记创建一个默认视图模板，将所有内容设置回所需的“正常”默认视图状态。现在，您可以轻松返回到材料、照明和图形的真实世界！

创建收藏过滤器的视图模板，以实现一致的设计评审

总结

漂亮的灯光、材料和图形在传达设计的情感影响时起着至关重要的作用。然而，了解设计如何运作、执行和符合成本参数也同样重要。Enscape 4.1引入了对预测能耗可视化的支持，以评估建筑性能。在Enscape 4.2中，这种分析功能通过支持 Revit 过滤器得到扩展，使设计团队能够在情感视图和分析视图之间无缝切换。这一独特功能，加上 Enscape 著名的速度、质量和用户友好性，使项目利益相关者能够尽快探索、理解和影响设计决策。趁还来得及！

就是这样！希望这篇技巧和窍门文章能帮助您的团队充分利用 Enscape。另请查看下面关于此主题的网络研讨会录音。有问题、建议或意见？请将您的反馈添加到原始 LinkedIn 文章中。

Enscape： 下载：此处下载 Enscape 。向下滚动查看预览版本。

链接：在此处 下载示例文件。

网络研讨会：超越建筑：使用 Revit 和 Enscape 进行真实世界 + 实时多学科设计审查

提问网友：想法
提问日期：2024-11-06 15:57:25

解答网友：王文学

黄金专家

钢制的也行，要看设计的材质

解答网友：幸福像花一样

钻石专家

塑料给水管上用的阀门是塑料阀门

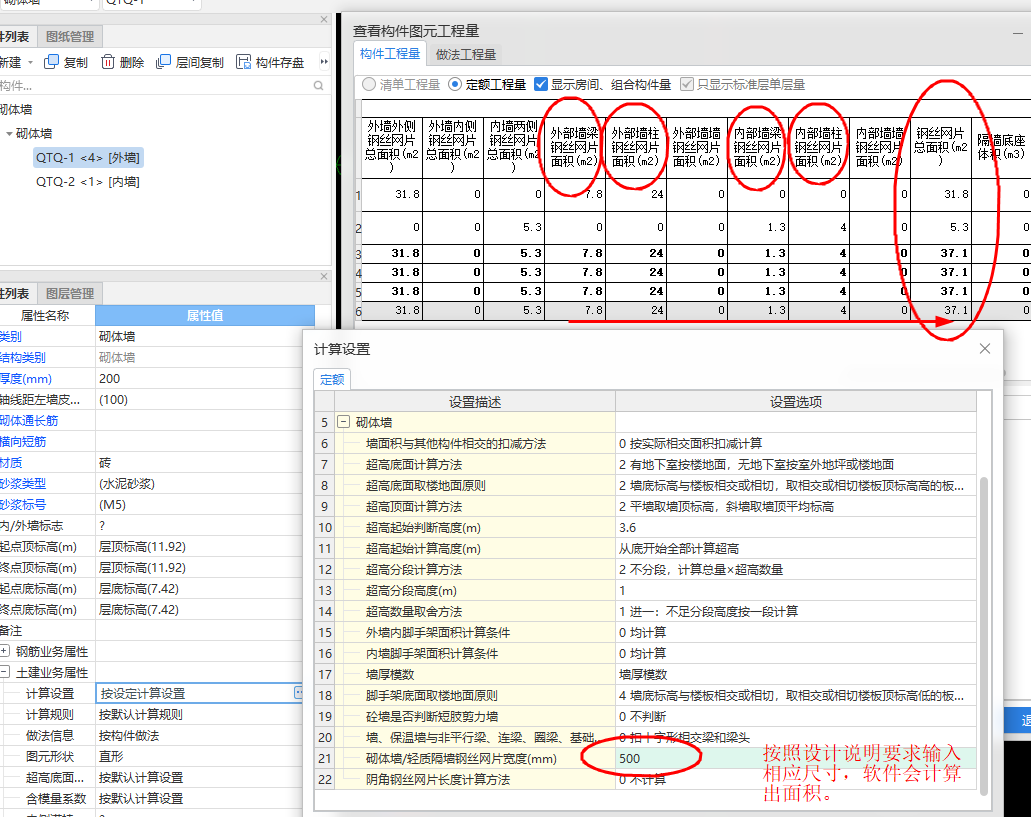

提问网友：吴昊
提问日期：2024-11-04 13:41:03

已采纳
解答网友：123xyl

专家

这个需要设置两道。一般500宽是两种材质各250铺设。

承压设备无损检测第 10 部分:衍射时差法超声检测
范围
1.1 NB/T 47013 的本部分规定了承压设备采用衍射时差法超声检测(以下简称“TOFD”)的方法和质量分级要求。
1.2本部分适用于同时具备下列条件的焊接接头:
a) 材料为低碳钢或低合金钢;
b)全焊透结构型式的对接接头;
c)工件公称厚度t:12mm≤t≤400mm(不包括焊缝余高，焊缝两侧母材公称厚度不同时，取薄侧公称厚度值 )。
1.3 对于基材(材质为低碳钢或低合金钢)公称厚度大于或等于12mm的承压设备用不锈钢-钢复合板、钛-钢复合板、铝-钢复合板和镍-钢复合板，从基材侧进行的对基材对接接头的 TOFD 检测可参照本部分使用;若从覆材侧对基材对接接头进行TOFD检测，也可参照本部分使用，但应先对超声波声束可能通过的区域用直探头按 NB/T 47013.3 的规定进行检测，不得有大于或等于φ2mm平底孔当量直径的未结合。
1.4 对于基材(材质为低碳钢或低合金钢)公称厚度大于或等于12mm 的承压设备用奥氏体不锈钢、镍合金等堆焊层承压设备，从基材侧进行的对基材对接接头的TOFD检测可参照本部分使用。1.5 对于与承压设备有关的支撑件和结构件，可参照本部分使用;对于其他细晶各向同性和低声衰减金属材料，也可参照本部分使用，但应考虑声特性的变化;对于插人式接管角接接头，满足本部分所要求的检测条件时，可参照使用。
1.6 当焊接接头两侧母材公称厚度不相等时，可参照附录A进行检测。
规范性引用文件2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。无损检测 术语 超声检测GB/T 12604.1
GB/T 27664.1
无损检测 超声检测设备的性能与检验第1部分:仪器

提问网友：李乐乐
提问日期：2024-10-25 09:09:34

解答网友：舒

白银专家

材质同本系统所用管

解答网友：沈继平

黄金专家

跟系统是一样的材质

解答网友：睡 莲

钻石专家

和消防管连起来了，材质一样的

、主要质量风险防控措施
1.预制桩桩顶、桩身破坏(重大风险)
【产生原因】①桩垫材料选用不合适。②桩的顶面与桩的轴线不垂直，局部受冲击。
【控制措施】①采用材质均匀、强度高、弹性好的桩。②保证工程桩垂直度，有偏差及时纠正。
2.桩身倾斜(重大风险)
【产生原因】①地下有障碍物。②桩机不平
【控制措施】①地下障碍物提前清理干净。②在压桩中中，保持桩机平整有偏差及时调整。
3.桩头断裂(一般风险)
【产生原因】①挖机在清桩间土时产生破坏。②成桩时在桩头区域浮浆过多，未浇筑密实。③桩身砼强度不足。
【控制措施】①桩头周圈人工清土。②成桩时混凝土浇筑高度高于设计标高 50CM。③桩身砼强度达到要求后再开挖间土。
4.预制桩桩身断裂(重大风险)

提问网友：神弗福也
提问日期：2024-10-21 10:12:34

管道支架——1.材质:管道支架刷油除锈工程量如何计算？谢谢大家了

管道刷油——1.除锈级别:管道刷油除锈

2.涂刷遍数、漆膜厚度:2遍防锈漆、2遍调和漆

工程量如何计算

谢谢大家了

已采纳
解答网友：李先生

白银专家

用广联达把一个支架画出来，就有表面积刷漆除锈的量，乘以数量即可

解答网友：追梦

专家

查看当地的定额，

1、重量；

2、面积；

计算方式相信你懂的；

望点赞及采纳；共同进步

编制依据
1.1本图集依据陕西省住房和城乡建设厅《关于下达2021年度工程建设标准订计划的通知》(陕建标发(2021)3号)进行编制。
适用范围
2.1 本图集适用于城市道路、桥梁、挡墙、下穿通道、景区等安全或景观需要的人行道栏杆。
2.2 栏杆基础顶面以上高度在任何情况下为110cm~115cm,如需超过该高度，应按实际情况对栏杆和基础进行复核与调整。其他
3.1 本图集人行道装配式栏杆按构件材质分为六大类:石材栏杆、钢质栏杆、铝合金栏杆、开孔铝合金板栏杆、钢丝网栏杆、钢化玻璃栏杆。在施工和运营中应满足相应规范中规定的工作温度，一般不宜低于-10℃。3.2 本图集栏杆基座在伸缩缝处应根据实际情况采用外包钢板等措施，确保其安全性和可伸缩性能。
3.3 本图集栏杆体现的陕西文化依次为:大唐佛法、长安盛世、丝路传奇、古乐悠悠、古建辉煌、政通人和、经济繁荣、绿水青山、关中民俗、红色传承3.4 本图集涉及照明系统(如LED灯)和金属材质的栏杆均应另行电力专项设计，增加防雷接地、绝缘保护等措施，确保安全。

提问网友：简单点
提问日期：2024-10-18 15:58:17

2024-10-18 15:59:48 补充

踢脚是用抹灰面积还是块料面积？天棚是用抹灰面积还是装饰面积？这些都只算垫层和抹灰量

解答网友：我心长宽

白银专家

抹灰肯定用抹灰面积

解答网友：小雨

白银专家

提醒…对抹灰与块料工程量不清晰

根据不同的材质…依据计算规则…提取工程量…

一般情况下依据计算规则

…涂料等按抹灰

…镶贴等按块料…如地砖墙砖…塑板裙等

提问网友：Alstar
提问日期：2024-10-18 14:50:20

梁的侧面面积跟地面面积算两遍？天棚的工程量算了一遍梁侧面、底面，墙面也算了梁侧面、底面？

天棚装饰面积=(8.6<长度>*5.76<宽度>)+10.635<加悬空梁外露面积>+0.9444<加墙上梁底面面积>-2.88<扣悬空梁>-0.9703<扣墙上梁所占面积>=57.265m2

墙面块料面积（不分材质）=5.76*3.43<原始墙面块料面积>+1.2622<加柱外露面积>+2.5848<加墙上板下梁侧面面积>-1.2862<扣柱>-2.5848<扣平行梁>-6.72<扣窗>+1.484<加窗侧壁>=14.4968m2

解答网友：工成人

你看一下模型，应该是两种形式的梁，单梁是在天棚工程量内。墙上梁在墙工程量内。

提问网友：白

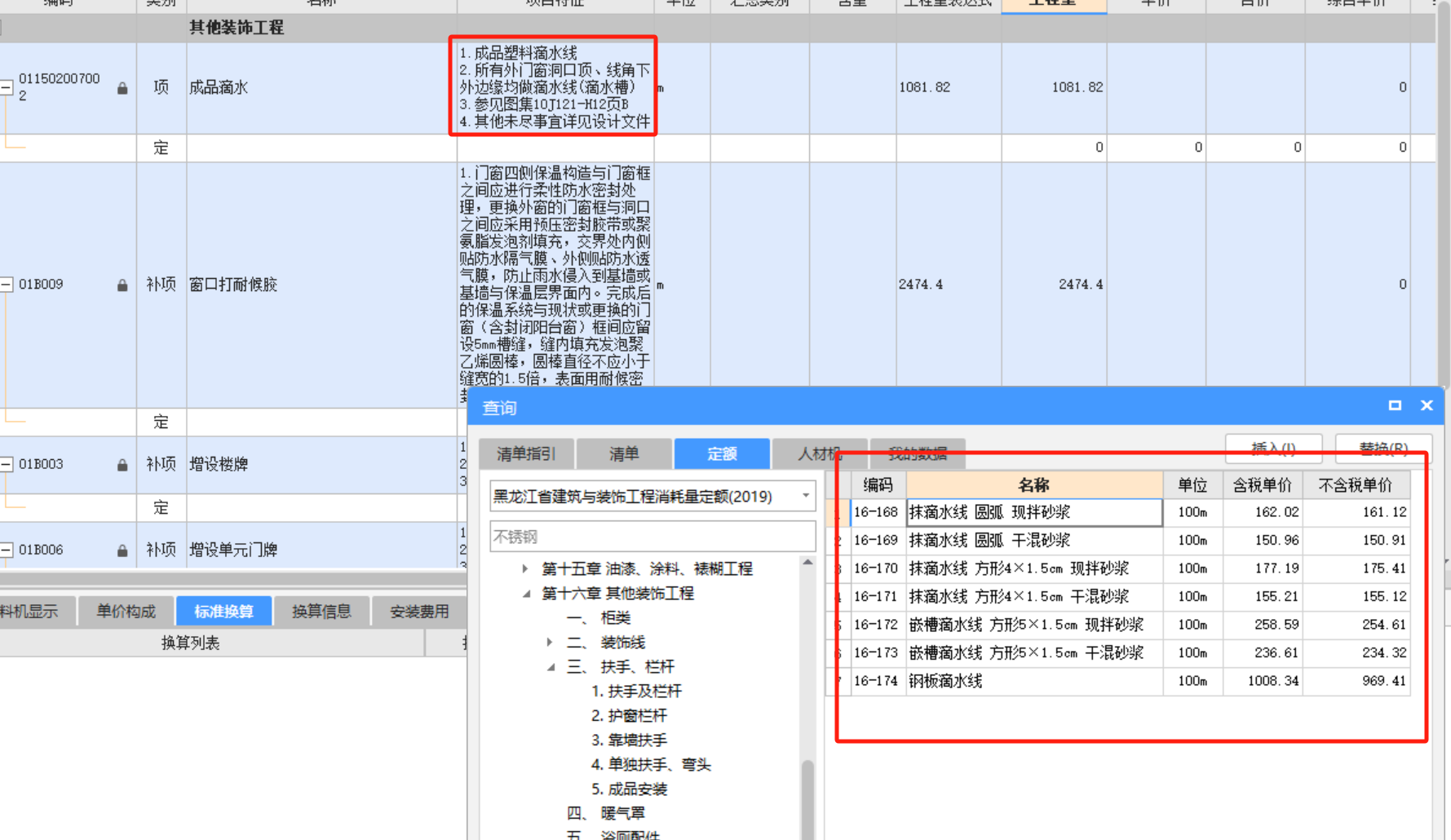

提问日期：2024-10-15 15:58:08

解答网友：小雨

白银专家

172…173

解答网友：大家广联

钻石专家

嵌槽滴水线  现拌  或干混砂浆子目

解答网友：MXMM

黄金专家

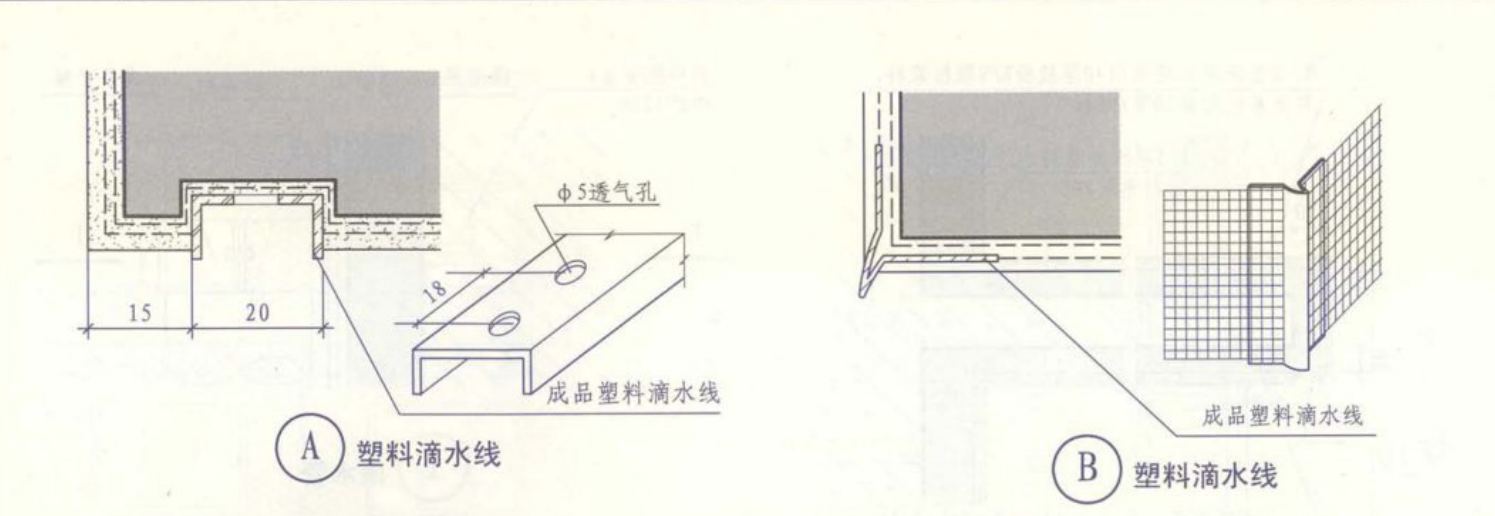

一般成品滴水线是PVC材质的，材料大概1—1.5元/米，一般套类似做法的子目调整材料价格，或者补充子目按市场价计算

提问网友：球球

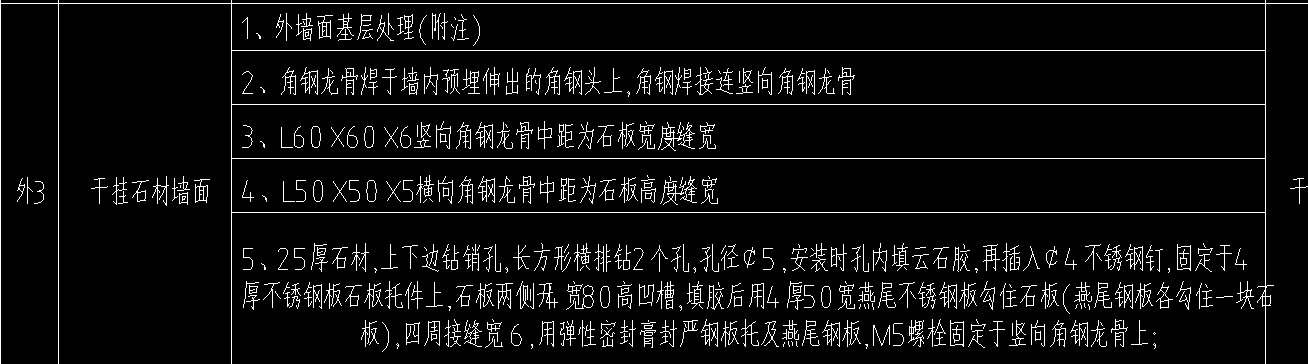

提问日期：2024-10-13 17:29:33

解答网友：身边

黄金专家

外墙面基层处理，通常是抹灰，不同材质挂网，有的地区还有防水。外墙漏水是个难点。具体以设计为准，如果没有，可以给设计提疑问，是否设置抹灰及防水，如果不设置，是否有漏水的风险

第2、3、4是干挂龙骨，埋件，如果是后置埋件，化学锚栓要单独计算，机械锚栓新工艺要单独计算。龙骨有的地区按吨计算，有的地区按平米计算可调龙骨用量

第5是干挂石材，

这些在装修定额里都有对应的子目

洗水槽（储槽）计价的争议

某机电安装工程，资金来源为企业资金，发包人采用邀请招标方式，确定由某建设公司负责承建。2023年5月签订的施工合同显示，工程合同价格形式为单价合同，采用定额计价方式。合同履行时发生计价争议。

一、争议事项

本工程洗水槽（储槽）的材质为PPH，罐体采用挤出缠绕工艺，设计有效容积为40m3，发承包双方就洗水槽（储槽）塑料容器的计价产生争议。

二、双方观点

发包人认为，洗水槽（储槽）根据设计容积套用《广东省通用安装工程综合定额2018》（以下简称“2018安装定额”）第二册C.2.5.9 其他水处理设备安装中酸碱储罐（槽）安装的相关定额子目，因定额说明中并未明确酸碱储罐（槽）是采用金属还是塑料设备，故按使用功能区分不同容积大小套用相应定额计价。

承包人认为，此设备非水处理设备，按其特征、施工工序及单价分析表，应套用《广东省安装工程综合定额2010》碳钢、不锈钢塔（立式容器）安装子目（按照2t以下、2～5t区分）。

三、我站观点

本工程采用的洗水槽（储槽）塑料容器，合同约定执行的2018安装定额没有适用的子目，属于定额缺项，建议发承包双方通过市场询价确定安装费用。

（本案例信息来源于粤标定复函〔2024〕27号文。如有不同观点，欢迎留言分享。）

ICS 91.020 CCS P 50 DB42 湖北省地方标准 DB42/T 2274—2024 城市与建筑风貌管控规划标准 The regulatory planning standards for city and architectural scape 2024 – 09 – 22 发布 2025 – 01 – 22 实施 湖北省住房和城乡建设厅 联 合发布 湖北省市场监督管理局 DB42/T 2274—2024 目 次 前言 . III 引言 .V 1 范围 . . . 1 2 规范性引用文件 . . . 1 3 术语和定义 . . . 1 4 基本规定 . . . 2 5 管控体系 . . . 2 分区 . . . 2 分层 . . . 2 分要素 . . . 2 6 城市总体风貌营造 . . . 4 资源与格局提炼 . . . 4 目标与风貌定位 . . . 4 城市风貌结构 . . . 4 7 重点地区风貌管控 . . . 5 滨水临山地区 . . . 5 江心洲岛地区 . . . 6 老城传统风貌地区 . . 6 新城现代风貌地区 . . 7 重要公共节点地区 . . 8 8 风貌廊道与界面管控 . . .8 组团生态廊道 . . . 8 绿道与慢行路径 . . . 9 景观视线通廊 . . . 9 特色街道空间 . . . 9 重要空间界面 . . . 11 9 建筑风貌管控 . . . 12 建筑单体与组群 . . 12 建筑高度与体量 . . 12 建筑风格与立面 . . 13 建筑色彩与材质 . . 13 建筑周边环境设施 . . 14 10 风貌传导协调 . . . 14 风貌管控纵向传导 . . 14 相关规划横向协调 . . 14 11 标准实施及评价 . . . 14 I

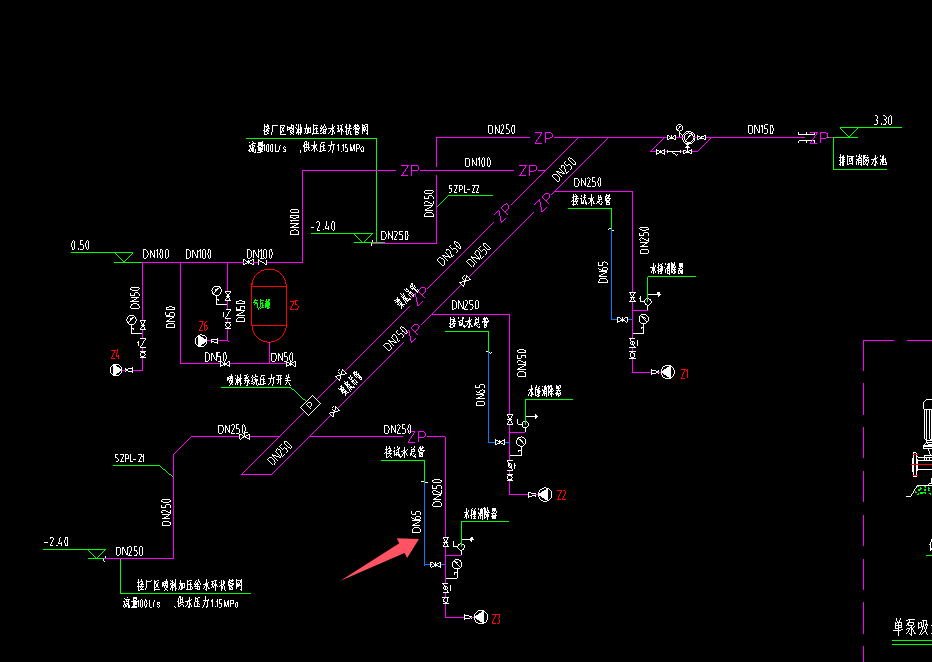

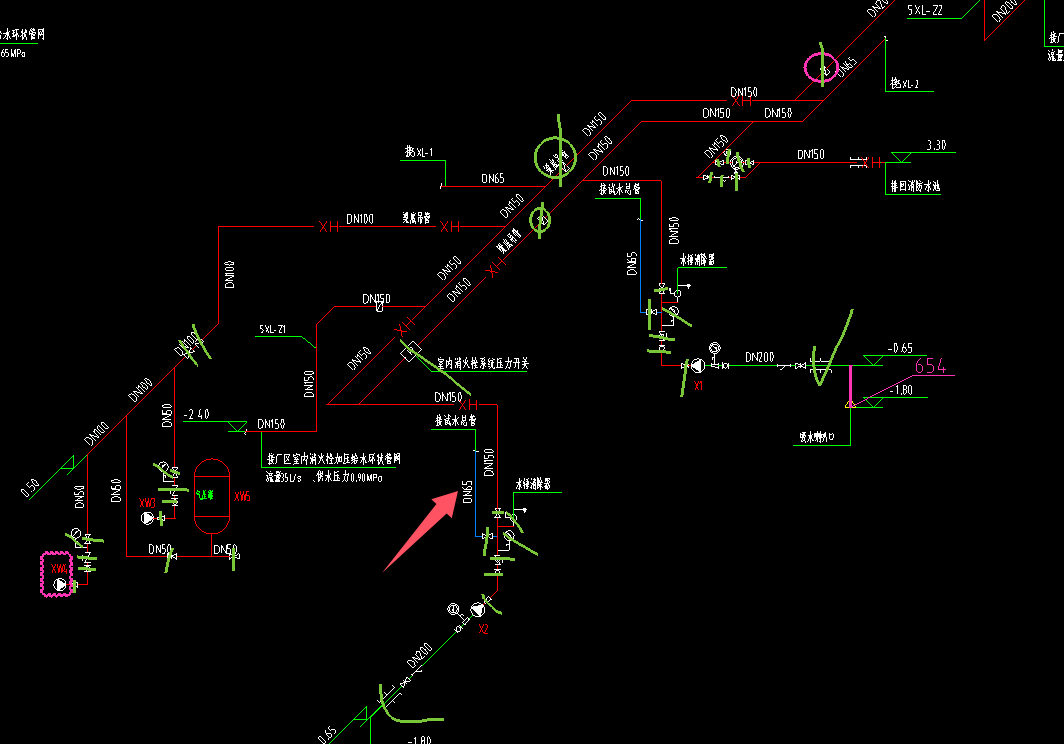

提问网友：想法
提问日期：2024-10-10 15:20:27

解答网友：晨俗

黄金专家

设计说明没有明确指出的话一般是同管道材质的

解答网友：大家广联

钻石专家

不用，一般只有压力管道要有套管  重力排水不用

提问网友：忙中添乱
提问日期：2024-10-09 16:29:00

成品预制水磨石板(20mm，800*800)是套石材铺贴还是地砖铺贴？还需要套打蜡打磨的相关定额吗？成品预制水磨石板会象天然石材样需做六面防护吗？

解答网友：专家

专家

石材啊

解答网友：菩提七杀

白银专家

石材铺贴。不需要酸洗打蜡

解答网友：叶帅（土建装饰，不懂安装）

黄金专家

套石材，不用套防护

解答网友：可遇难求

钻石专家

套地砖合适（或者套预制水磨石板），不需要套打蜡打磨的相关定额。

解答网友：xagcc

钻石专家

按铺贴石材子目计算，换算材质

提问网友：走走看啊
提问日期：2024-10-08 14:34:52

解答网友：陈工

钻石专家

是两种不同材质的东西。

解答网友：worker zhang

黄金专家

不是一个东西。

提问网友：11

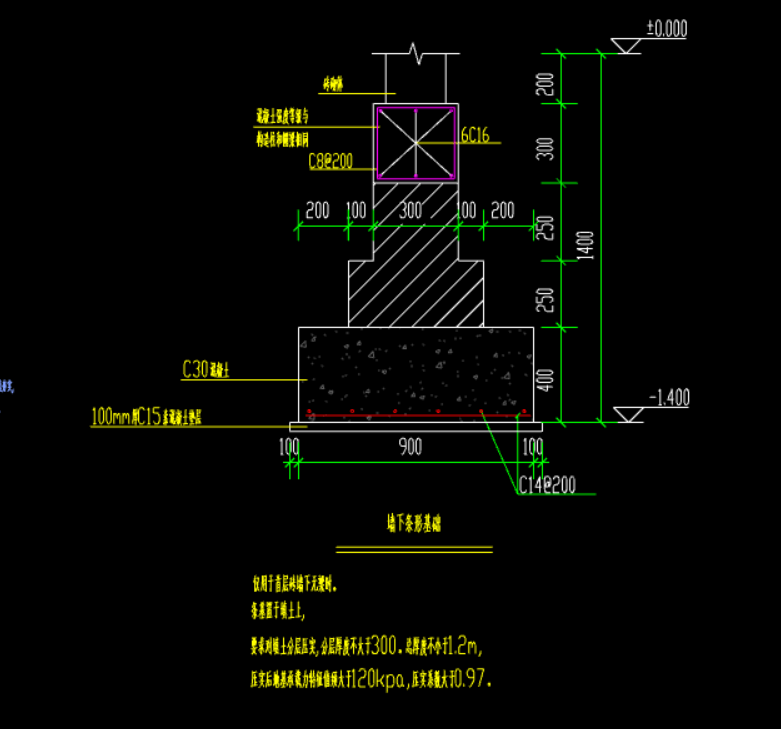

提问日期：2024-10-08 14:23:34

已采纳
解答网友：时光、背面

铂金专家

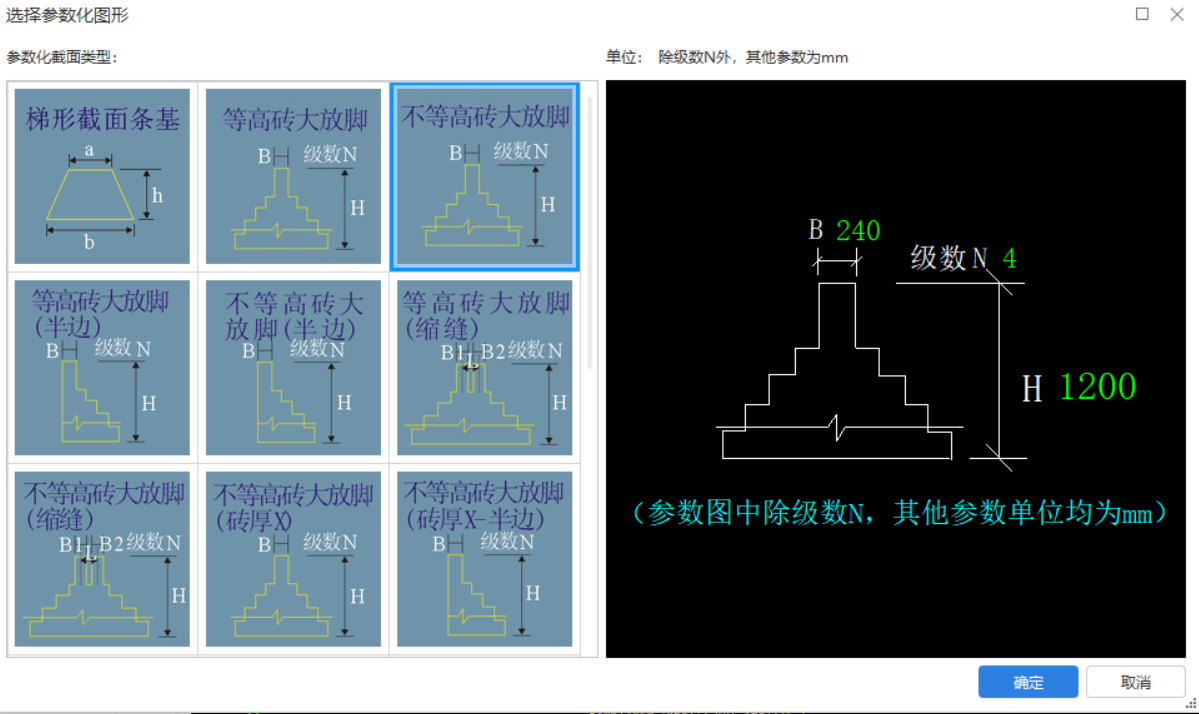

底部是钢筋混凝土条基，新建一个矩形条基单元；

上部斜线填充的是砖基础，可以直接新建两个矩形条基单元，属性里材质改为 砖

解答网友：钢筋混凝土

白银专家

新建二阶条基，下面砼上面砌体

解答网友：冯福连

铂金专家

二个  250 是等高的

提问网友：kabakabakaba
提问日期：2024-10-08 08:32:05

解答网友：xagcc

钻石专家

材质说明书必须是随进场批次一致的说明书。这个不是，这是施工说明。

解答网友：冯福连

铂金专家

是室外工程的说明

提问网友：泡泡
提问日期：2024-10-08 08:22:47

已采纳
解答网友：冯福连

铂金专家

提问网友：泡泡
提问日期：2024-09-30 13:57:36

解答网友：茂途造价

黄金专家

这个写的不清楚材质没有，建议问问设计，一般是塑料管

解答网友：弈飞

问问设计

中国建筑第二工程局有限公司西南公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.,LTD SOUTHWEST BRANCH 基础设施项目降本增效指引手册 （水务、环保、市政类） 编制：二0 二 0 年九月 中建二局西南公司降本增效指引手册 《基础设施项目降本增效指引手册（水务、环保、市政 类）》编制组： 组 长：丁 威 副组长：马文浩 邓林峰 张秋鸿 张 茅 组 员：吕汶汛 秦明勇 周 远 罗 勇 刘 闯 聂升平 丁一 曹军强 张 建 张 猛 蒲从桥 晏 欢 徐 驰 中建二局西南公司降本增效指引手册 前言： 随着国家加大基础设施领域投入，大量基建项目推出拉动内 需。局正在加速推进“大基建”业务发展，公司也将拓展基础设施 领域作为推动转型升级的重要手段，水务、环保、市政类工程是公 司发展的重要方向。 随着建筑市场竞争不断激烈，公司要保持持续高速发展，就必 须增强自身盈利能力，项目盈利能力是公司发展的基石，开源节流 是项目盈利的基本保障。因此，要把水务、环保、市政工程项目做 精做透、利润最大化，项目实施过程中的降本增效显得尤为重要。 本文总结了公司在施 的：河湖治理、海绵城市、污水处理厂、 市政管网、地下综合管廊等业态 的降本增效经验和做法，助力公司 基建项目盈利能力提升。 中建二局西南公司降本增效指引手册 目 录 第一章 河湖治理 . . . . 1 （1）环保绞吸挖泥船清淤技术应用 . . 1 （2）水位遥测遥报系统技术应用 . . 2 （3）挖泥船精确定位系统技术应用 . . 3 （4）环保绞刀 头技术应用 . . . 4 （5）挖泥自动控制系统技术应用 . . 5 （6）板框压滤机淤泥脱水固化技术应用 . . 6 （7）移动式污泥脱水系统技术应用 . . 7 （8）移动式磁凝聚尾水处理技术应用 . . 8 （9）气盾坝技术应用 . . . 9 （10）种植基槽生态改造技术应用 . . 10 （11）生态袋护岸技术应用 . . . 11 （12）生态混凝土护岸技术应用 . . 12 （13）格宾石笼护岸技术应用 . . . 13 （14）自嵌式挡墙护岸技术应用 . . 14 （15）土工材料复合种植基护岸技术应用 . . 15 （16）生物膜修复技术应用 . . . 16 （17）砾石床处理技术应用 . . . 17 （18）碳素纤维生态草技术应用 . . 18 （19）生态浮岛技术应用 . . . 19 （20）曝气增氧技术应用 . . . 20 （21）生物接触氧化技术应用 . . . 21 （22）食藻虫控藻技术应用 . . . 22 第二章 海绵城市 . . . . 23 （1）场区分业态围挡 . . . 23 （2）场区土石方平衡 . . . 24 （3）喷雾系统永临结合 . . . 25 （4）倾斜摄影+激光雷达技术 . . . 26 （5）透水混凝土结构优化 . . . 27 （6）透水砖基层优化 . . . 28 （7）排水沟材质变更 . . . 29 （8）蓄水池结构变更 . . . 30 （9）种植土优化 . . . 31 （10）苗木种植方式优化 . . . 32 （11）乔木移植根茎保护 . . . 33 （12）乔木雨季栽植措施 . . . 34 （13）苗木提前储备 . . . 35 （14）苗木移植季节选择 . . . 36 （15）景观砼桥变更框架结构木栅道 . . 37 （16）小拱桥变更涉水汀道 . . . 38 （17）栏杆现浇变预制 . . . 39 1

悬垂线夹Suspension clamps
悬垂线夹主要用于架空电力线路，通过联接金具将导线、避雷线悬挂在绝缘子串上或将避雷线悬挂在杆塔上。用玛铁和铝合金两种材质制造。
产品型号中字母数字的意义为:小加强型H-铝合金F-防电晕型S -双线夹U-U型螺丝G-固定型X一悬垂线夹A-带碗头挂板B-带U型挂板X-下垂式T-提包式K-上杠式悬垂线夹的悬垂角不小于25℃，曲率半径不小于被安装导线直径的8倍，对不同导线的握力与导线计算拉断力的百分比值应不小于下表的数值。
Suspension clamps are used to hang conduclor or ground wire through insulators or link fiting fo tower arms or substation structures The clamps
are made of malleable iron or aluminium alloy.The meanings of the letter & arabic figure in the catalog are shown as follow.X-suspension clampG-fixedS-double clampU-U bolt J-strengthH-aluminium alloyF-corona controlT-envelope type Awith a socket-clevis B- with U clevisC-hang-down typeK-under axle typeThe suspension angle of suspension clamps is not less than 25’c .the radius of curvature is not less than the dia of instaed leads by 810.andthe percenlage of the grip on different kinds of leads to the calculating capability of snap show in following table.
悬垂线夹握力与导线额定拉力的百分比表:
The percentage slip strength of suspension clamp to rated ultimate strength ofconductors is shown in the following table.

提问网友：大雁
提问日期：2024-09-25 13:57:35

有个新增栏杆的设计变更单，我是施工方，算出来的工程量 别人说要放在重新组价部分，可是我理解的是设计变更单是属于合同内部分新增的量，为啥工程量还要重新去乘新的价格，不是应该乘合同价吗

解答网友：徐孟子

专家

重新组价的前提是 你现在新增的栏杆与原合同内的栏杆不一样 材质或者做法变了  如果新增的栏杆与原合同一样 执行原合同综合单价~

批准发布的7项自治区工程建设标准设计一览表
序号图集号统一编号图集名称
01新22S1DBJT27-191-24卫生设备工程
02新22S2DBJT27-192-24给水工程
03新22S3DBJT27-193-24室外排水工程
04新22S4DBJT27-194-24专用给水工程
05新22S5DBJT27-195-24热水工程
06新22S6DBJT27-196-24消防工程
07新22S7DBJT27-197-24建筑中水处理工程

2适用范围
本图集适用于民用及工业建筑生活热水供应系统的设备、附件及管路安装。供设计、施工、监理人员使用。
3主要内容
生活热水供应系统及安装;太阳能热水器的选用及安装;水加热器的选用及安装;热泵热水机组的选用及安装;热水锅炉、热水机组的造用及安装、电热水器的选用及安装;开水炉(器)及热水系统附件等的选用及安装。
4其他
4.1卫生设备及配管、配件的安装，此部分详新22S1.
4.2 所有管道之管卡、支架、吊架的安装除图中注明者外，其余见新22N4。
4.3管道及设备的防腐保温见新22N3.1 管材选用
1.1热水管道应选用耐腐蚀和安装连接方便可靠的管材，可采用薄壁不锈钢管、薄壁铜管、塑料热水管、复合热水管等。
1.2 当采用塑料热水管或塑料和金属复合热水管材及配件时应符合下列要求:
1.2.1管道的工作压力应按相应温度下的许用工作压力选择;
1.2.2管件宜采用和管道相同的材质;
1.2.3定时热水供应系统不宜采用对温度变化比较敏感的塑料管;
1.2.4设备机房内的管道不应采用塑料热水管。
2管道安装
2.1 热水横干管的敷设坡度上行下给式系统不宜小于0.005，下行上给式系统不宜小于0.003。蒸汽及凝结水管，应有不小于0.003的坡度，蒸汽管坡向同蒸汽流向。用蒸汽作热媒间接加热的水加热器应在每台开水器凝结水回水管上单独设疏水器，蒸汽立管最低处、蒸汽管下四处的下部应设疏水器，热水供回水横管，在其局部上凸处，最高点处设放气阀，局部下凹处及最低点设泄水阀。
2.2 上行下给式系统干管的最高点应设放气装置;下行上给式系统可利用最高配水点放气。
2.3在系统最低点，应有泄水装置，也可利用最低配水点泄水，
2.4热水管道一般为明设，当建筑或工艺有特殊要求时，则可暗设，但应便于安装和检修。塑料热水管宜暗设，暗设宜符合下列要求:
2.4.1不得直接敷设在建筑物结构层内;

批准发布的7项自治区工程建设标准设计一览表
序号图集号统一编号图集名称
01新22S1DBJT27-191-24卫生设备工程
02新22S2DBJT27-192-24给水工程
03新22S3DBJT27-193-24室外排水工程
04新22S4DBJT27-194-24专用给水工程
05新22S5DBJT27-195-24热水工程
06新22S6DBJT27-196-24消防工程
07新22S7DBJT27-197-24建筑中水处理工程

2 适用范围
2.1本图集适用于新建、改建或扩建的城镇、工业企业及居住区的室外排水工程。
2.2 设计条件
2.2.1设计荷载:城一B级(公路一Ⅱ级)。
2.2.3地基条件:土的重度18.0kN/m;
考虑有地下水影响时:土的重度20.0kN/m’;
内摩擦角中-30°;地基承载力特征值fa>100kPa,
特殊地基处理方案另行设计。
2.2.3 结构安全等级:二级。
2.2.4主体结构设计使用年限:50年。
2.2.5抗震设防类别:标准设防(丙类)。
2.2.6地下水:按设计地面下1.00m(施工过程中如需降排水，此工作需在水工构筑物回填后才可停止)，
2.2.7
抗震设防烈度:≤8度，设计地震加速度值≤0.3g。
2.2.8
钢筋混凝土结构的最大设计裂缝宽度不大于0.2mm，当结构遇强腐蚀环境，最大设计裂缝宽度不大于0.15mm。
2.3 本图集如用于膨胀土地区、湿陷性黄土地区、多年冻土地区、液化土地区、软土地区、抗震设防烈度9度和9度以上地区及其他特殊地区时，应根据有关规范及规程的规定另做处理。
3图集内容
本图集按照技术内容分为八个部分，具体如下:
A“管道基础及接口”部分为开槽法施工采用砂石基础(土弧基础)、混凝土基础的室外埋地雨水、污水及合流等重力流无压钢筋混凝土排水管、埋地塑料排水管、玻璃纤维增强塑料夹砂管、排水工程用球墨铸铁管管道工程施工做法，
B“排水检查井”部分为混凝土检查井(圆形、矩形)、塑料检查井(圆形)、装配式玻璃钢成品排水检查井、压力检查井(矩形)的施工做法。
C“排水管道工程附属设施”部分为跌水井、闸槽井、沉泥井、雨水口、排水出口、雨水室外排出口室外消能检查井、消毒检查井、海绵城市相关附属构筑物的施(加)工做法，
D“脚窝、踏步及井盖”部分为包括重型与轻型两种不同材质井盖的施工做法;踏步、球墨铸铁井盖、球墨铸铁复合树脂井盖、防坠网、密封井盖、玻璃钢子盖的选用加工及双层井盖安装的施工做法。
E“小型排水构筑物”部分为毛发截留井、水封井、隔油池、汽车冲洗污水隔油沉淀池的施工做法。
