资源简介/截图：

成都市建设工程围挡（围墙） 设置技术指南 成都市住房和城乡建设局 2025年3月
主编单位：成都市住房和城乡建设局 参编单位：成都市建设工程质量监督站 成都市建设工程施工安全监督站 中建三局集团有限公司 中建五局第三建设有限公司 起草人员：陈可杨艳楚浩程钟中陈力牟霜 周亚龚伟郭清波张兵 审核人员：徐炜徐冬艳高非陈昱洲彭进书冯强
前言 为实现我市房建工程、市政工程（轨道交通工程）、拆除工程、小微工程、抢险工程、D/Dsu级危房等围挡（围 墙）的精细化分类分级管理，达到安全、美观、简约目的，我局在《成都市文明施工示范引领工地技术标准》（成住 建发（2023）65号）、《成都市绿色标杆施工工地技术标准》（成住建发（2023）96号）、《成都市建设工地文明 施工（扬尘污染防治）管理技术标准（2023年修订）》的基础上，广泛征求各相关单位意见后汇编形成本技术指南.

成都市住房和城乡建设局 2025年3月
第一章技术标准 1总体要求 .01 2适用范围 .02 3房屋建筑、市政工程（轨道交通工程） 3.1A级 .03 月 3.2B级 .09 录 4拆除工程（国有土地上房屋） 4.11年以内上市地块 15 4.21年以上空置地块 .21 5小微工程， 22 6抢险工程 23 7D/Dsu级危房 24 第二章维护管理 .25
成都市建设工程围挡（国墙）设置技术指南 喜一第 技术标准 1总体要求 1.1建设工程围挡（围墙）分为房建和市政工程（轨道交通工程）、拆除工程、小微工程、抢险工程、D/Dsu级危房六类.

1.2房建和市政工程（轨道交通工程）围挡（围墙）设置分为A、B两个等级，拆除工程、小微工程、抢险工程及D/Dsu级危房围挡（围墙）按本指南标准 设置.

1.3应沿施工现场周边连续设置围挡（围墙），实行封闭管理，保证施工现场与外界的有效隔离.

1.4在自然保护区、风景名胜区和历史文化街区等范围内的围挡（围墙）应与当地自然风貌和人文景观相协调.

1.5围挡（围墙）应当坚固稳定、整洁美观，不得有缺口、裂、倾斜等问题.

1.6围挡（围墙）立柱、斜撑等应与地面连接牢固，地基承载力不足时应对地基进行加固处理，保证安全稳定.

1.7施工现场主要出入口位置围挡（围墙）上应悬挂占道施工信息公示牌、建筑垃圾处置公示牌、工地管理二维码等公示标牌.

1.8占道围挡应每间隔100米设置至少1个占道施工信息公示牌，不足100米的至少在主要出入口设置1个，在交通路口占据道路施工设置的围挡应进行加 固，其0.8m以上部分应采用通透性围挡，并应采取交通疏导和警示措施.

1.9严禁倚靠围挡（围墙）堆放建筑材料、渣土及其他物品.

因条件限制，临近基坑、洞口等风险部位设置围挡（围墙）的，应采取加强防碰撞设施、张 贴警示标语及反光条等安全措施.

1.10应加强围挡（围墙）、喷淋、公示标牌及公益广告的日常维护，保证其整洁、完整、牢固、有效工作.

遇大风、暴雨等恶劣天气，还应加强围挡的 检查、加固及修，保证安全.

1.11应按照占道施工管理要求，及时退围拆围.

1.12围挡（围墙）公益广告（宣传画、文字型）的占比、大小和内容应符合有关部门要求，充分体现公益性，画面完整清渐，保持间隔分布均匀，尺度 适宜，提倡融入本地文化元素，展现特色性、美观性、统一性 1.13按照安全、美观、简约要求，可对围挡（围墙）高度、材质、附属设施等方面进行提升.

01

电气设备用六氟化硫(SF6)气体取样方法
1 范围
本文件规定了从电气设备、钢瓶和储气罐中采集 SF6,气体的取样装置、取样部位、取样步骤、样品保存等要求。
本文件适用于电气设备、钢瓶和储气罐中 SF6,气体或 SF混合气体的取样。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
DL/T639 六氟化硫电气设备运行、试验及检修人员安全防护导则
3 术语和定义
本文件没有需要界定的术语和定义。
4 取样系统及技术要求
取样系统4.1
取样系统包含取样装置、取样容器以及连接设备的管路等，其结构示意图如图1所示。
4.2 取样装置
4.2.1 取样装置组成
取样装置由设备连接单元、取样单元、充气单元及尾气收集装置和真空泵构成,各单元的特点如下:a)设备连接单元用于与被取样容器进行连接和取气，主要由减压阀、设备连接阀、隔膜泵及相应
管路构成;
b)取样单元用于气体缓存，主要由取样筒、压力表、取样阀、充气阀及相应管路构成:c)充气单元用于对取样容器充气，主要由增压泵、取样容器连接阀及相应管路构成。
4.2.2 取样装置主要技术指标和要求
取样装置的主要技术指标和要求如下:
a)取样筒:容积不小于1L，最高允许工作压力不小于2MPa:
b)隔膜泵:气体流量不小于10L/min，最大输出压力不小于 0.2 MPa;
c)增压泵:气体流量不小于10Lmin，最大输出压力不小于1MPa;
d)真空泵:具有防逆流保护阀门，极限真空度达到10Pa，抽气速率不小于15mi/h;e)管路:选用聚四氟乙烯或不锈钢材质，不锈钢内壁应经过钝化处理，壁厚应大于1mm，内径2mm~4mm，末端应有自封接头或连接阀门:
f)接头:包括自封接头及设备连接的接头，密封性良好，清洁干净，无破损和毛刺;

提问网友：万
提问日期：2025-01-20 10:19:54

---

解答网友：小老百姓

铂金专家

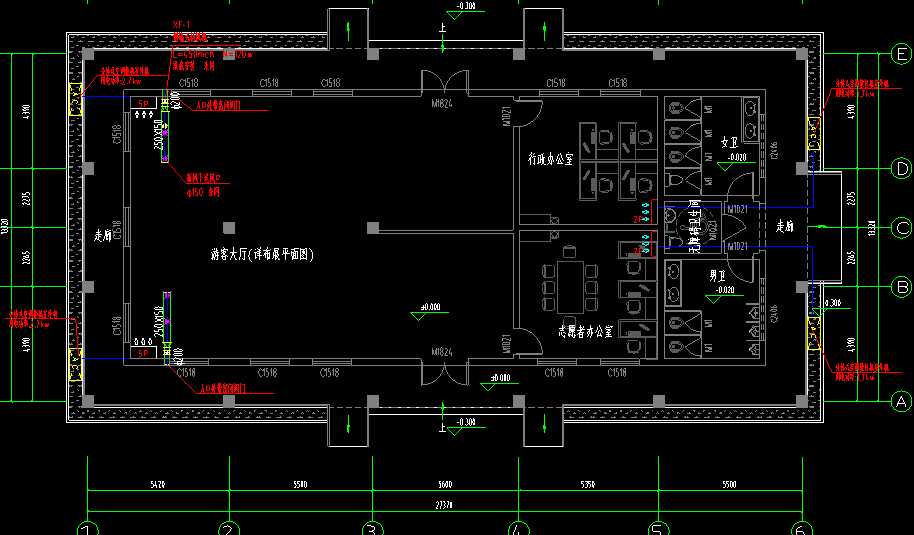

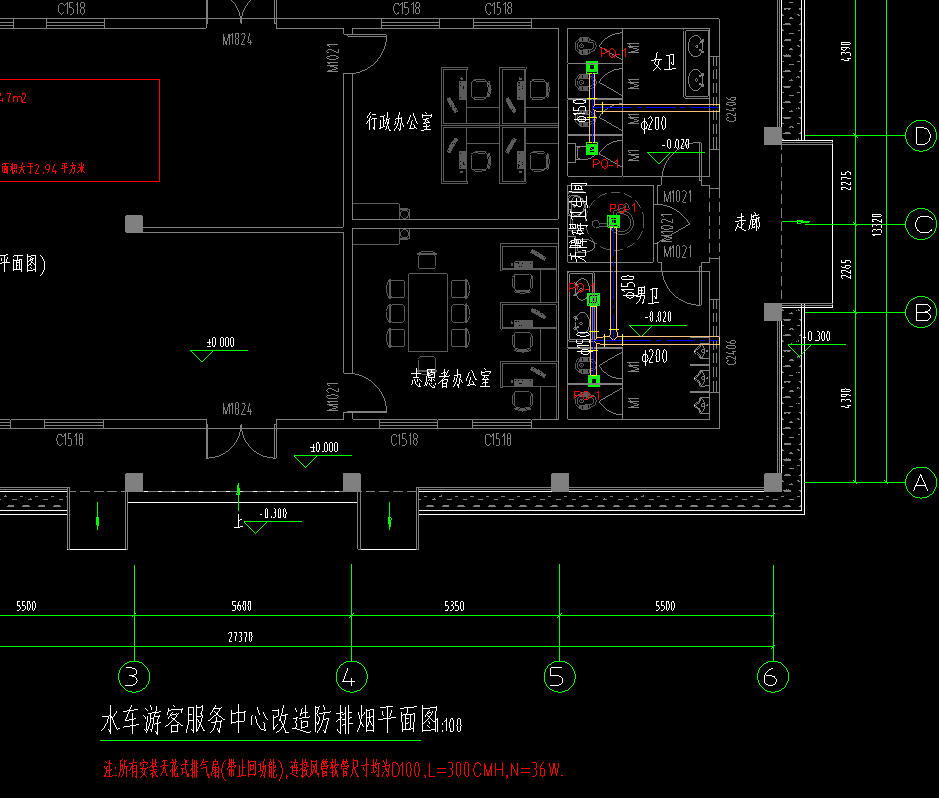

看看设计什么这两个图中风管什么材质的

解答网友：来时的路

黄金专家

要看图纸的设计总说明，它会明确那个系统用什么材质的风管，如果没有，就题设计答疑

提问网友：那雨荡漾～～
提问日期：2025-01-18 19:10:56

---

解答网友：果果

专家

根据压顶石的材质，换算一下主材

解答网友：将军峰

黄金专家

可以套用 园林上的花岗岩压顶 定额子目 ，，

资源简介/截图：

山东省好房子建设标准指引 2025年4月
目次 前言.. 1总则 .3 2基本规定 3 3规划设计. 4 3.1规划布局 4 3.2交通组织 .5 3.3配套设施 .5 3.4小区环境 7 4建筑设计， 8 4.1套内空间 ..8 4.2公共空间 10 4.3结构构造 12 4.4设备设施 12 4.5室内环境 12 5施工建造 13 5.1一般规定 5.2质量管控 14 5.3绿色施工 16 6查验交付. 17 6.1检查验收 17 6.2交付使用 17 7物业运维 19 7.1物业管理 19 7.2低碳运行 19 7.3智慧小区 20 引用标准名录， 21
前言 当前，我国住房发展正处于从“有没有”向“好不好”的关键转 型期.

“好房子”作为新时代高质量发展的重要载体，不仅是城乡居 民安居乐业的物质基础，更是提升城市品质、促进社会和谐的核心要 素.

为贯彻落实党中央关于住房建设的决策部署，响应人民群众对美 好生活的迫切需求，山东省立足实际、统筹规划，编制《山东省好房 子建设标准指引》（以下简称《指引》），旨在通过系统性、科学化 的技术规范与政策引导，推动我省住房建设向更高品质、更可持续的 方向迈进.

一、以需求为导向，明确“好房子”内涵 “好房子”的本质是“以人为本”.

本《指引》以“质量优良、 安全耐久，功能优化、健康舒适，环境优美、便利宜居，设施完善、 技术先进，低碳绿色、节能环保，服务精细、邻里和谐”六大维度为 核心，构建涵盖居住空间、社区环境、技术应用及服务管理的全链条 标准体系.

包括新建商品房、保障性住房以及既有住房的更新改造.

例如，在空间设计上，明确住宅层高不低于3.0m，车位配比不低于1：1.2， 并100%预留电动车充电设施条件，以提升居住的物理舒适性与使利 性：在社区规划中，强调人车分流、全龄友好型活动场地及无障碍系 统配置，满足不同群体的差异化需求.

二、以技术为支撑，推动建设方式革新 传统建筑模式已难以适应现代居住需求，本《指引》倡导“四新” 技术（新技术、新产品、新材料、新工艺）的集成应用，推动建造方 式向工业化、智能化转型.

例如，推广装配式装修技术（集成厨房、 卫生间等），应用BIM技术实现全过程数字化管理；引入物联网、人 工智能等现代信息技术构建数字李生系统，优化施工精度.

针对适老 化与适幼化需求，提出智能化安全监测方案（如跌倒传感器、儿量风 险区域报警系统），将科技深度融人居住安全.

1
三、以绿色为底色，践行可持续发展理念 低碳环保是“好房子”的必然要求.

《指引》从设计、施工到运 维全生命周期提出绿色标准：通过高性能门窗、节能保温材料降低能 耗：优化建筑布局以增强自然采光与通风；推广可再生能源应用，减 少碳排放.

同时，建立房屋定期体检制度，强化建筑全生命周期管理， 确保居住环境的安全与可持续.

四、以服务为延伸，构建和谐人居生态 “好房子”不仅关注建筑本身，更注重社区服务的精细化与人性 化.

《指引》要求完善物业服务标准，包括社区巡检、装修管理、环 境维护及用户满意度机制：倡导邻里共享空间设计，促进社区互 动与文化融合.

通过“硬设施”与“软服务”的双重提升，打造安全、 便利、温暖的居住共同体.

五、以示范为引领，探索高质量发展路径 本《指引》集合了《住宅项目规范》《高品质住宅建设标准》《好 住房技术导则》等的重点内容，通过试点“好房子”建设对《指引》 的内容进行论证和检验，不断积累经验、完善配套政策，逐步形成可 复制推广的“山东模式”.

同时，发挥高品质住宅专家指导组与创新 研究中心作用，加强技术研发与人才培养，推动行业向高质量、新科 技、好服务转型.

住房承载着千家万户的幸福梦想，也是城市文明的重要标志.

山 东省将凝聚政府、企业、社会的多方力量，共同绘就“住有宜居”的 房子”，助力城乡建设高质量发展迈上新台阶.

山东省住房和城乡建设厅 2025年4月 2
1总则 1.0.1为推进我省“好房子”建设，优化住房供给结构，根据国家标准 《住宅项目规范》GB55038、山东省工程建设标准《高品质住宅建设 标准》DB37/T5319、《好住房技术导则》T/CECS1800等有关要求， 结合我省实际，制定《山东省好房子建设标准指引》（以下简称“指 引”）.

1.0.2本指引适用于我省新建商品住房、保障性住房，改建、扩建住房 参照执行.

1.0.3新建住房建设除应执行本指引外，还应符合国家及山东省相关现 行标准.

2基本规定 2.0.1“好房子”建设应综合考虑当地经济水平、地域文化、地形条件、 气候特征等因素，与周边城镇系统衔接，满足完整社区建设要求.

2.0.2“好房子”的体量、高度、界面、色彩、材质等应协调统一，呈 现多样化形态.

2.0.3“好房子”规划应系统性完善小区配套设施，体现以人为本、全 龄友好的理念.

2.0.4“好房子”设计应功能合理，使用方使，并满足居住所需的日照、 采光、通风、隔声、防水、防潮、保温、隔热、室内空气质量等性能 要求.

2.0.5“好房子”施工应遵循质量至上、精益建造原则，应采用低碳环 保绿色建造技术.

2.0.6“好房子”运维应融入社区，提供智慧服务，宜在全寿命期采用 数字智慧技术.

2.0.7“好房子”建设应达到现行山东省工程建设标准《绿色建筑评价 3

提问网友：安然
提问日期：2025-01-16 08:36:02

---

解答网友：叶帅（土建装饰，不懂安装）

黄金专家

钢质防火门

解答网友：可遇难求

钻石专家

材质需要与设计或业主协商确定。

解答网友：zhaoxiaofeng0202

白银专家

丙级钢质防火门

提问网友：黄月遵
提问日期：2025-01-14 10:23:34

---

解答网友：GXZ

铂金专家

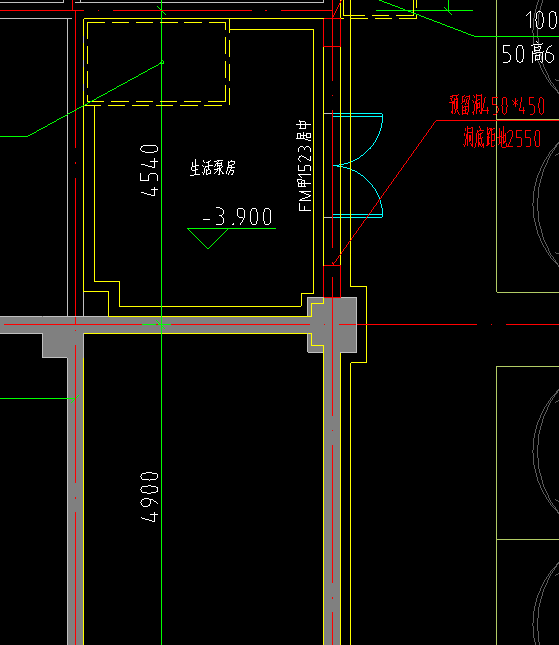

并没有标注门的材质，需要看楼层平面布置图或者设计说明，否则要咨询设计确定

解答网友：身边

黄金专家

看一下说明，以及楼梯详图。通常是防火门

解答网友：伍孜嘘

黄金专家

看建筑图，要么看装修立面索引，这个在建筑图有，防火门，一般高度2.1

安装分公司 《科技创效案例》汇编 （设计优化篇） 2023 年 12 月发布 1 目 录 目 录.2 第 1 章 电气专业.5 1.1 管廊配电方式、配电线路优化. 5 1.2 供电方式优化.7 1.3 供电电缆型号调整 . .9 1.4 供电回路线路调整.11 1.5 楼层照明配电箱出线开关优化. 12 1.6 关于电容补偿柜的优化.14 1.7 地下室照明优化.17 1.8 剩余电流保护器优化.18 1.9 消防末端支线电缆优化.20 1.10 电缆型号优化.22 1.11 二级负荷供电方案优化.25 1.12 干式变压器铁芯材质优化. 29 1.13 塑壳断路器短路分断能力优化.31 1.14 柴油发电机启动时间优化. 34 1.15 低压柜结构形式及断路器安装方式优化.36 1.16 电缆阻燃等级优 化. 37 1.17 接地网连接方式优化. 43 第 2 章 暖通专业.45 2 2.1 变风量模块优化.45 2.2 开闭所、变配电室及电梯机房等空调系统优化.46 2.3 厨房补风系统的优化.49 2.4 排烟管道耐火极限优化.50 2.5 挡烟垂壁材质优化.52 2.6 实验室排气系统优化.53 2.7 卫生间排风调节阀 优化. .55 2.8 挡烟垂壁类型优化.57 2.9 补水定压装置优化.58 2.10 多联式空调内外机配比优化. 60 2.11 分体空调能效优化.61 2.12 排烟系统优化.62 2.13 空调风管材质优化. 64 2.14 取消部分地下室防火阀和排烟防火阀.67 2.15 电动调节阀优化. 68 2.16 风管连接法兰优化. 70 2.17 锅炉大气污染物排放浓度限值优化.72 2.18 防排烟风管材质优化. 74 2.19 地下室空调机房新风机组增加风阀防止串风及控制风量. 77 2.20 利用自然补风取消机械补风相关.79 2.21 小设备用房风机选型优化. 81 第 3 章 给排水.83 3

装 配 式 农 房 建 设 验 收 指 南 河北省住房和城乡建设厅 河北省建筑科学研究院有限公司 前 言 为响应河北省住房和城乡建设厅等部门《关于做好装配式农房 试点建设管理工作的通知》（冀建村建〔2024〕3 号）的号召，受 省住房城乡建设厅村镇建设处委托，河北省建筑科学研究院有限公 司编制了装配式农房建设验收指南。 本指南旨在帮助农户、建筑工人、技术管理人员，结合《装配 式农村住房技术标准》DB13（J）/T8530-2023 对装配式农房的结构 安全进行基本判断。河北省装配式农房推荐的结构体系有：拼装模 块（钢筋桁架模块、EPS 模块）墙体结构、钢网外模（叠合钢网） 复合墙体结构、螺栓连接夹芯保温墙板结构、轻钢结构。夹芯保温 墙板结构和轻钢结构为预制构件，其对施工技术要求较高，原则上 由厂家组织第三方验收，本指南不在赘述。 目 录 1 总则 . 1 2 结构类型 . 2 2.1 拼装模块（钢筋桁架模块、EPS 模块）墙体结构 .2 2.1.1 结构简介 .2 2.1.2 施工流程简介 .3 2.2 钢网外模（叠合钢网）复合墙体结构 . 4 2.2.1 结构简介 .4 2.2.2 施工流程简介 .5 3 验收内容 . 6 3.1 验收资料 . 6 3.2 地基基础验收 . 6 3.2.1 一般验收要求 .6 3.2.2 拼装模块墙体结构基础预留钢筋验收 . 7 3.2.3 钢网外模复合墙体结构基础预留钢筋验收 . 8 3.3 I 型拼装模块（钢筋桁架模块）墙体结构验收 .9 3.3.1 进场验收 .9 3.3.2 墙板施工验收 .10 3.4 II 型拼装模块（EPS 模块）墙体结构验收 . 11 3.4.1 进场验收 .11 3.4.2 墙板施工验收 .12 3.5 钢网外模（叠合钢网）复合墙体结构验收 .14 3.5.1 进场验收 .14 3.5.2 墙板施工验收 .16 3.6 楼面、屋面浇筑验收 . 17 附件 1 装配式农房竣工验收表（样表） .18 引用标准名录 . 19 1 总则 1.0.1 为指导做好我省装配式农房建设质量验收，结合实际情 况，制定本指南。 1.0.2 本指南适用于河北省抗震设防烈度为 8 度及以下地区新建 二层及以下农民自主建设装配式农村住房的质量验收。 1.0.3 装配式农村住房质量验收除应符合本指南外，尚应符合国 家和河北省现行有关农村住房建设标准的规定。 1 2 结构类型 2.1 拼装模块（钢筋桁架模块、EPS 模块）墙体结构 2.1.1 结构简介 在工厂预制成型的空腔模块，经现场错缝拼装形成空腔墙体， 在空腔内配置钢筋并浇筑混凝土后形成的墙体结构。 拼装模块为工厂成型，带有承插企口，可通过错缝拼装，形成 可浇筑混凝土墙体空腔的模块。根据模块材质分为 I 型（钢筋桁架 模块）、II 型（EPS 模块），构造示意如图 1 所示。 保温模块（用于外墙） 普通模块（用于内墙） I 型模块（钢筋桁架模块） 1-模块侧壁；2-V 型腹筋；3-钢筋网片；4-保温板；5-模块企口 t-模块侧壁厚度；B -模块厚度；b-结构层厚度； II 型模块（EPS 模块） 1-聚苯模块侧壁；2-连接件；3-模块企口 t-模块侧壁厚度；B -模块厚度；b-结构层厚度 图 1 拼装模块构造示意图 2 2.1.2 施工流程简介 I 型拼装模块（钢筋桁架模块）的施工流程如图 2 所示。 （1）基础施工 （2）模块施工 （3）钢筋绑扎 （4）模块加固 （5）水电预埋 （6）混凝土浇筑 （7）装修竣工 图 2 I 型拼装模块施工流程图 II 型拼装模块（EPS 模块）的施工流程如图 3 所示。 （1）基础施工 （2）预留插筋 （3）模块安装 （4）钢筋绑扎 （5）校正、墙体加固 （6）安装防护条并浇筑混凝土 3

提问网友：Just do it.
提问日期：2025-01-11 15:15:15

---

解答网友：一个人的天空

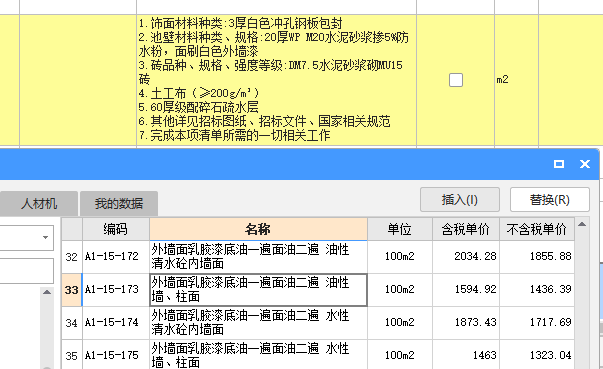

你这个项目特征中也没有说是乳胶漆啊

解答网友：星辰大海

黄金专家

水性油漆：凭借其出色的环保性能和低刺激性，成为室内装修、家具表面处理及敏感环境（如学校、医疗机构、儿童空间）的理想选择，确保居住与使用的安全无害。

油性油漆：因具备卓越的耐候性、耐磨损特点及强大的遮盖能力，更适合用于室外墙面、特殊材质覆盖以及工业设施的防护涂装，满足对耐久性和保护力的高要求

提问网友：一个——造价新人
提问日期：2025-01-10 08:53:48

---

解答网友：可遇难求

钻石专家

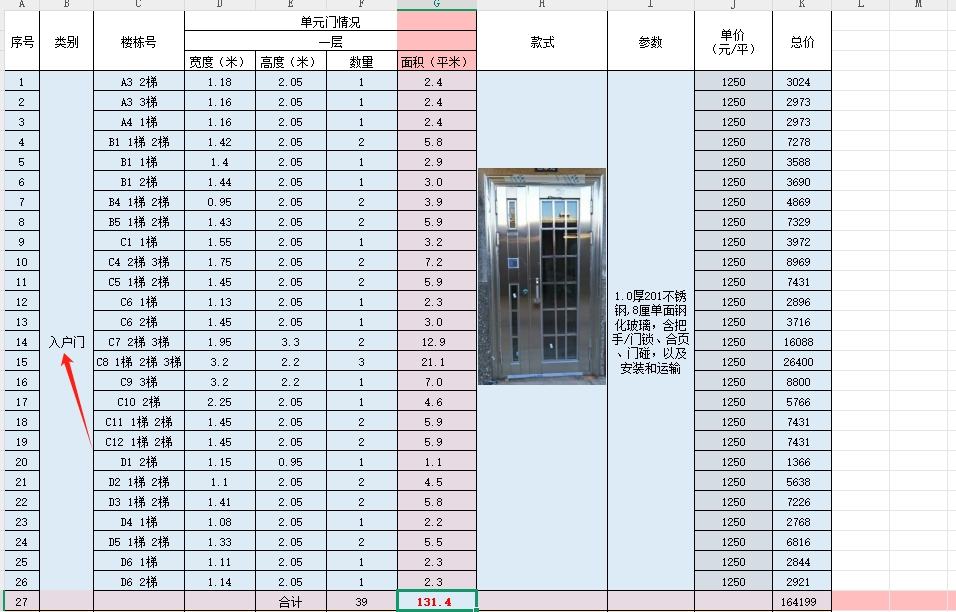

套金属门清单，套成品门 防盗门定额，主材按截图计入。

解答网友：果果

清单可以列项为：入户门，项目特征里面把材质、规格写清楚

定额的话就套金属门，然后换算主材，结合市场价

解答网友：大家广联

钻石专家

金属门  或防盗门   不锈钢金属门子目

解答网友：nh

钻石专家

不锈钢门对应材料定额

提问网友：从头再来
提问日期：2025-01-09 11:29:23

---

解答网友：来时的路

黄金专家

看合同是否有明确固定单价的条款，有的话直接就给他看合同就行了，打官司你们也是能打赢的

解答网友：一个人的天空

固定单价合同，若按照项目特征全部完成的，是不允许调价的

解答网友：可遇难求

钻石专家

需要出具材料单价高的原因（如品牌、材质等）。

解答网友：果果

合同中没有约定不平衡报价的条款，仅约定了固定单价，就没有理由扣。

解答网友：MXMM

黄金专家

1：固定单价合同，合同条款就是准则依据，既然签了合同就不能扣减的

2：结算甲方要扣减，要甲方拿出依据，

3：打官司，甲方输定了

解答网友：掘开

专家

结算审核，也要以合同为基础，如果合同没有材料调价机制，相关法律法规有没有规定，扣不了的。

提问网友：淡墨
提问日期：2025-01-08 19:10:39

2025-01-08 19:11:56 补充

能不能单独拿出来算

---

解答网友：青山白马

黄金专家

含了。清单工程量里看不出来，定额含量里可以看出来.

ICS 65.020 CCS B 65 DB11 北京市地方标准 DB11/T 769—2024 代替 DB11/T 769—2010 市级湿地公园评估规范 Specifications for assessment of municipal level wetland parks 2024-12-25 发布 2025-04-01 实施 北京市市场监督管理局 发布 DB11/T 769—2024 目 次 前 言 . II 1 范围 . 1 2 规范性引用文件 . 1 3 术语和定义 . 1 4 评估原则 . 2 5 评估流程 . 2 6 评估指标体系及其权重 . 2 7 评估指标赋值 . 3 8 评估分值计算 . 5 9 评估结果 . 6 参考文献 . 7 I DB11/T 769—2024 前 言 本文件按照 GB/T 1.1—20 《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定起 草。 本文件代替 DB11/T 769—2010《北京市级湿地公园评估标准》。与DB11/T 769—2010 相比，除结 构调整和编辑性改动外，主要技术变化如下： a) 增加了“湿地公园”、“市级湿地公园”和“生态需水量”的定义（见 3.1、3.2、3.3）； b) 评估指标体系中，将“建设管理”更改为“保护管理”、“湿地主题性”更改为“社会文化服 务价值”、“湿地自我维持性”更改为“湿地稳定性”、“接待设施”更改为“基础服务设 施”、“安全卫生”更改为“安全卫生等保障设施”、“建筑材质”更改为“建筑材料生态 友好程度”，删除了“社区参与”指标，增加了“科普宣教与休闲游憩”和“科研监测”指 标；并更改了评估指标的权重（见表 1，2010 版的第 4 章）； c) 更改了评估项目“湿地生态状况”中的“湿地物种多样性”、“湿地面积比例”和“湿地代表性” 等二级评估指标的赋值依据（见表 2，2010 版的表 2）； d) 将评估项目“社会文化服务价值”中的二级评估指标“美学价值”和“历史文化价值”合并为 “美学和历史人文价值”，并更改了赋值依据（见表 4，2010 版的表 4）； e) 更改了评估项目“基础设施”中的“ 基础服务设施”、“科普宣教设施”、“安全卫生等保障设施” 和“建筑与景观协调性”等二级评估指标的赋值依据（见表 5，2010 版的表 5）； f) 更改了评估项目“保护管理”中的“ 建设布局”、“保护修复”等二级评估指标的赋值依据，增 加了“科普宣教与休闲游憩”和“科研监测”等指标及其赋值依据（见表6，2010 版的表 6）； g) 删除了“附加分”的表述和内容（见 2010 版的第 6 章）； h) 更改了计算公式（见第 8 章，2010 版的第 7 章）； i) 将评估结果中的优秀和良好两级合并为一级（见第 9 章，2010 版的第 8 章）。 本文件由北京市园林绿化局提出并归口。 本文件由北京市园林绿化局组织实施。 本文件起草单位：中国林业科学研究院湿地研究所。 本文件主要起草人：崔丽娟、张曼胤、郭子良、王大安、赵欣胜、李伟、董雪、王天罡、张正国、 白冰。 ——2010年首次发布为DB11/T 769—2010。 ——本次为第一次修订。 II DB11/T 769—2024 市级湿地公园评估规范 1 范围 本文件确立了市级湿地公园的评估原则，规定了评估流程、评估指标体系及其权重、评估指标 赋值、评估分值计算和评估结果。 本文件适用于北京市级湿地公园的设立、评估和验收等，其他湿地公园可参照执行。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其 中，注日期的引用 文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单） 适用于本文件。 GB 3095 环境空气质量标准 GB 3096 声环境质量标准 GB 3838 地表水环境质量标准 GB/T 42532 湿地退化评估技术规范 3 术语和定义 下列术语和定义适用于本文件。 3.1 湿地公园 wetland park 以保护湿地生态系统、合理利用湿地资源、开展湿地宣传教育和科学研究为目的，经市、区园 林绿化部门批准设立，按照有关规定予以保护和管理的特定区域。 注：湿地公园属于自然公园的一种类型。 [来源：GB/T 43624—2023，5.19，有修改] 3.2 北京市级湿地公园 Beijing municipal level wetland park 经北京市级园林绿化部门依法批准设立或者确认的地方级湿地公园。 3.3 生态需水量 ecological water demand 维持湿地生态系统结构稳定、发挥正常生态功能所需的水量。 [来源：GB/T 43624—2023，7.20] 1

提问网友：孜
提问日期：2025-01-07 09:04:48

---

已采纳
解答网友：广岑

钻石专家

用途不同

管道有 ：通风管道，给排水管道，电气管道等

烟管道：则是专门用于排放烟气的管道，它需要能够承受高温，并且要有良好的密封性，以防止烟气泄漏。

• 材质和制造：通风管道可以根据不同的材质进行分类，如钢板风管、镀锌板风管和塑料通风管等。排烟管道由于需要耐高温和高密封性，通常采用镀锌铁皮制作，且厚度要求更高。

• 安装和维护：排烟管道的安装需要注意规格、安装区域、标高要符合设计要求，接口连接要严密、牢固，且垫片厚度不可少于3毫米，不能凸入管内和法兰外。风管法兰垫片建议采用不燃材料，薄钢板法兰风管要选择螺栓连接处理。通风管道的安装则相对简单，但也要注意连接口的方向和密封措施。

综上所述，烟道和管道虽然在外观上可能相似，但在功能、材质、制造和安装等方面存在明显的差异。这些差异使得它们在实际应用中扮演着不同的角色，并需要遵循不同的设计和施工标准。

解答网友：来时的路

黄金专家

材质、用途不同

解答网友：王文学

黄金专家

烟道属于建筑工程，管道属于安装活市政工程；材质也不一样

提问网友：無
提问日期：2025-01-06 16:21:44

---

解答网友：米老鼠

黄金专家

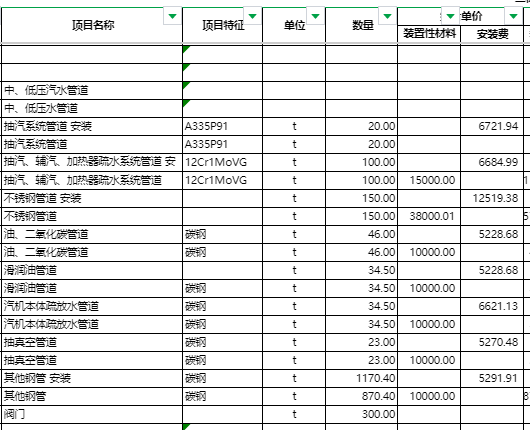

高、低压要区分

材质、单价也要区分

还要区分直径

提问网友：云为衫
提问日期：2025-01-04 09:22:05

---

解答网友：陈柱

白银专家

不锈钢

解答网友：《理想之城》

黄金专家

铸铁

解答网友：烁楠科技

钻石专家

ppr内丝弯头

资源简介/截图：

危险性较大的分部分项工程专项施工方案 严重缺陷清单（试行） 序号 分类 专项施工方案严重缺陷情形 1.无工程及周边环境情况描述.

2.无施工风险辨识、风险分级及相应的风险管控措施.

3.无施工现场布置图和资源配置计划表.

4.施工工艺技术不满足设计和现场实际情况.

5.无施工安全保证措施（含组织保障措施、技术保障措施、监测监 控措施）.

6.无施工管理及作业人员配备和分工、安全职责（含施工管理人员、 专职安全生产管理人员、建筑施工特种作业人员和其他作业人员） 7.无关键工序检验与验收要求.

8.无应急处置措施.

通用 条款 9.设计和计算不符合强制性规范要求.

10.无相关施工图纸.

11.采用禁止使用的施工工艺、设备和材料.

12.涉及有限空间作业，无通风、有害和可燃气体检测、专人监护 等相应安全技术措施.

13.涉及地下水，无地下水控制措施.

14.涉及高空作业，无防高坠安全技术措施.

15.涉及临时用电，无临时施工用电安全技术措施.

16.涉及因建设工程施工可能造成损害的毗邻建筑物、构筑物、道 路及地下管线等，无专项防护措施.

17.存在其他重大施工安全风险，但无针对性施工安全保证措施.

1.未明确土方开挖施工工艺.

2.无支护体系施工工艺及要求.

基坑工程 3.地下水位之下施工锚杆，无防漏水漏砂措施.

4.支撑结构与围护结构未实现有效连接.

5.未明确支撑工程拆撑条件及拆撑顺序.

3
1.爬模无附着支撑、承载体设计.

2.滑模无支撑节点构造设计.

模板及支 3.滑模施工无混凝土强度保证及监测措施.

三 撑体系 工程 4.支撑架基础存在沉陷、坍塌、滑移风险，无防范措施.

5.高宽比大于3的独立支撑架无架体稳定构造措施.

6.模板及支撑体系未明确安装、拆除顺序及安全保证措施.

1.采用汽车起重机或流动式起重机，未明确站车位置和行走路线， 未对支撑面、行走路线的平整度、承载能力进行验算.

2.借用既有建筑结构的，未对既有建筑的承载能力进行验算.

3.未进行起重机械的选择计算、未明确吊装工艺（至少应包含施工 工艺、吊装参数表、机具、吊点及加固、工艺图）.

4.架桥机架梁工程，未对纵、横向的稳定性进行校核，未明确支腿 的稳固措施.

起重吊装 5.起重机械作业安全距离不满足规范要求，覆盖人员密集场所无有 四 及安装拆 效措施.

卸工程 6.多机联合起重工程，未对荷载分配和起重能力进行校核，无多机 协调作业的安全技术措施.

7.对构件翻身、空中姿态控制、夺吊、递吊等关键环节要求较高的 操作技能和配合协调指挥，无工艺描述.

8.未对刚性较差的被吊物吊装工况进行力学验算.

9.无吊具、索具安全使用说明和起重能力的验算.

10.起重机械安装、拆除专项方案中未明确安装拆除方法.

11.现场制作吊耳的，未对吊耳承载能力进行验算.

1.脚手架基础或附着结构不满足承载力要求.

2.高度超过50米落地脚手架及高度超过20米悬挑脚手架无架体卸 荷措施.

脚手架 3.吊挂平台操作架及索网式脚手架工程无搭设和拆除的施工工序 五 工程 设计.

4.非标准吊篮无构件规格、材质、连接螺栓、焊缝及连接板的设计 要求.

5.附着式升降脚手架架体悬臂高度超规范且无加强措施.

4
1.施工场区存在需要保护的结构、管线、设施和树木但无相应的安 全技术措施.

2.无拆除施工作业顺序安排和主要拆除方法.

六 拆除工程 3.影响保留部分结构安全的局部拆除无先加固或者支撑措施.

4.无拆除吊运和拆除作业平台（装置、结构、场地）设计或设置.

5.采用机械破碎缺口定向倾倒拆除高耸构筑物或者爆破拆除时无 预估塌散范围、减振、控制飞散物等安全技术措施.

1.矿山法施工，无超前预支护施工的技术参数.

2.马头门处无加固措施及开洞顺序.

3.无土方开挖与支护结构施工步序图.

4.无拆除临时支撑的安全技术措施.

5.风险较高的区段（仰挖、俯挖、转弯、挑高、扩宽、平顶直墙、 邻近工程等），无施作方法及其安全技术措施.

七暗挖工程 6.无盾构设备选型及适应性、可靠性评估.

7.无盾构始发与接收的安全技术措施.

8.盾构穿越特殊地段的掘进无安全技术措施.

9.盾构开仓作业或临时停机，无开挖面稳定和周边环境保护的安全 技术措施.

10.无顶管设备选型及适应性评估.

11.无顶管始发与接收的安全技术措施.

1.无型钢悬挑梁、U型环和锚固螺栓的规格型号.

2.非标吊篮无构件规格、材质、连接螺栓、焊缝及连接板设计要求.

建筑幕墙 3.无相关运输设备及设施（轨道吊、轨道吊篮、小吊车、炮车、卸 八 安装工程 料平台等）的构件规格型号.

4.无材料运输、安装设备运输安装工艺.

5.采用轨道吊篮时，无吊篮与环轨连接构造：无缆风绳稳固措施.

6.同一立面内交叉作业，无安全技术措施.

1.无混凝土护壁施工工序.

2.开挖范围内有易塌方地层，无防塌方措施.

人工挖孔 九 桩工程 3.孔底扩孔部位无防塌落措施.

4.无防止物体打击措施.

5.相邻挖孔桩之间无挖孔和灌注混凝土间隔施工的工序安排.

-5-
1.无起重设备吊装工况分析及未明确起重设备站位和行走路线图.

2.无吊具、索具安全使用说明和起重能力的验算.

3.对支承流动式起重设备的地面和楼面，尤其是支承面处于边坡或 临近边坡时，未对支承面及行走路线的承载能力进行确认，未采取 相关安全技术措施.

4.对未形成稳定单元体系的安装流水段或结构单元，未及时采取相 钢结构安 应的安全技术措施.

装工程 5.对吊装易变形失稳的构件或吊装单元，未采取防变形措施.

6.对被提升、顶升、平移（滑移）或转体的结构，未进行相关的工 况分析或采取相应的工艺措施.

7.无临时支承结构（含承重脚手架）搭设和拆除施工工艺.

8.采用双机拍吊或多机联合起升的，未对荷载分配和额定起重能力 进行校核，无双机或多机协调起重作业的安全技术措施.

9.无索结构安装张拉力控制标准.

备注： 1.本清单适用于新建、扩建、改建、拆除房屋市政工程专项施工方案编制、审核、 审查、专家论证等环节的严重缺陷判定： 2.第一条通用条款，适用全部危险性较大的分部分项工程专项施工方案严重缺陷 判定： 3.在专项施工方案审核、审查、专家论证等环节，方案存在严重缺陷的，其审核、 审查和专家论证应不予通过： 4.在专项施工方案实施环节，方案存在严重缺陷的，应判定为重大事故隐患.

-6-

提问网友：Origin
提问日期：2025-01-03 17:27:05

新疆定额屋脊开敞式通风天窗套什么定额

---

解答网友：蓝鲸

钻石专家

套风口安装子目

回答正确请采纳并点赞，因为每一个专家都是免费服务

解答网友：米老鼠

黄金专家

这个要看窗的材质去确定套什么窗

参考窗的子目去套用就可以了

资源简介/截图：

ICS 13.300 GB 60 S 中华人民共和国国家标准 GB11984-2024 代替GB11984-2008 化工企业氯气安全技术规范 Technical specification for chlorine safety of chemical industrial enterprises 2024-11-28发布 2025-08-01实施 国家市场监督管理总局 国家标准化管理委员会 发布
GB 11984-2024 目 次 前言 1范围. 2规范性引用文件 3术语、定义和缩略语. 3.1术语和定义 3.2缩略语 4基本要求 4.1设计要求 4.2管理要求 4.3设备设施要求 4.4证实方法 5生产安全 5.1 一般要求 5.2电解制氯 5.3氯气处理及液化 5.4液氯气化 5.5证实方法 6储存安全 6.1液氯储罐 6.2液氯钢瓶 6.3证实方法 7应急处置
GB 11984-2024 前言 本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定 起草.

本文件代替GB11984-2008《氯气安全规程》，与GB11984-2008相比，除结构调整和编辑性改动 外，主要技术变化如下： 更改了适用范围（见第1章，2008年版的第1章）； 增加了危险区域人员数量的要求（见4.2.2、4.2.3）； 增加了异常工况处置要求（见4.2.4）； 增加了使用碳钢材质的氯气管道作业时温度限制的要求（见4.2.5）； 增加了液氯钢瓶充装前进行抽空的要求（见4.2.9）： 增加了证实方法（见4.4、5.5、6.3和7.10）： 更改了排出三氯化氮设施的要求（见5.1.1.2008年版的4.6）： 增加了电解装置事故氯吸收装置的要求（见5.2.3）： 增加了分组电压超限报警联锁的要求（见5.2.5）； 增加了控制湿氯气温度的要求（见5.3.5）； 增加了液氯气化应采用全气化工艺的要求（见5.4.1）； 增加了液氯储罐区应设置SIS的要求（见6.1.2）； 增加了事故氯吸收装置泄漏量应考虑的因素[见6.1.3b）]； 更改了储罐气、液相工艺接管双阀设置的要求（见6.1.6，2008年版的6.3.2）： 增加了氯气泄漏应急处置的要求（见第7章）； 增加了配备应急物资的要求（见7.2）.

请注意本文件的某些内容可能涉及专利.

本文件的发布机构不承担识别专利的责任.

本文件由中华人民共和国应急管理部提出并归口.

本文件及其所代替的文件历次版本发布情况为： 1989年首次发布为GB11984-1989，2008年第一次修订； 一本次为第二次修订.

GB 11984-2024 化工企业氯气安全技术规范 1范围 本文件适用于生产和使用氯气的化工企业.

注：本文件所指氯气包括流氯.

2规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.

其中，注日期的引用文 件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括的修改单）适用于 本文件.

GB2894安全标志及其使用导则 GB15258化学品安全标签编写规定 GB/T16483化学品安全技术说明书内容和项目顺序 GB/T17519化学品安全技术说明书编写指南 GB/T29639生产经营单位生产安全事故应急预案编制导则 GB/T30000.31化学品分类和标签规范第31部分：化学品作业场所警示性标志 GB30077危险化学品单位应急救援物资配备要求 GB/T34525气瓶搬运、装卸、储存和使用安全规定 GB36894危险化学品生产装置和储存设施风险基准 GB/T37243危险化学品生产装置和储存设施外部安全防护距离确定方法 GB39800.2个体防护装备配备规范第2部分：石油、化工、天然气 GB/T50493石油化工可燃气体和有毒气体检测报警设计标准 AQ3051液氯钢瓶充装自动化控制系统技术要求 HG/T4684液氯泄漏的处理处置方法 HG20571化工企业安全卫生设计规范 3术语、定义和缩略语 3.1术语和定义 本文件没有需要界定的术语和定义.

3.2缩略语 下列缩略语适用于本文件.

BPCS：基本过程控制系统（Basic Process Control System） HAZOP：危险与可操作性分析（Hazardand Operability Study） LOPA：保护层分析（Layer ofProtection Analysis) ORP：氧化还原电位计（Oxidation-ReductionPotential）
GB 119842024 SIL:安全完整性等级（Safety Integrity Level) SIS：安全仪表系统（Safety Instrumented System） 4基本要求 4.1设计要求 4.1.1新建、改建、扩建氯气建设项目应符合所在地的规划布局和产业准入条件.

4.1.2新建、改建、扩建氯气建设项目应按照GB/T37243中的定量风险评价法确定外部安全防护距 离，个人风险和社会风险应符合GB36894的规定.

4.1.3新建、改建、扩建氯气建设项目的安全设施，应与主体工程同时设计、同时施工、同时投人生产和 使用.

4.2管理要求 4.2.1企业应对从业人员进行安全生产教育和培训，未经安全生产教育和培训合格的从业人员，不应 上岗作业.

企业主要负责人和安全生产管理人员安全生产知识和管理能力应考核合格，特种作业人员 应经专门的安全生产培训.

4.2.2企业按危险作业岗位少（无）人化的原则，正常生产期间，同一时间进入氯气的生产装置（厂房）、 储存场所的人员不应超过3人，其他情形应控制现场作业人员数量，基于人员定位系统，实现人员聚集 风险监测预警.

4.2.3液氯充装场所的作业人员不应超过2人.

4.2.4异常工况处置应符合及时退守安全状态、现场处置人员最少化、全面辨识分析风险稳妥处置、有 效防止能量意外释放、全局考虑统一指挥的原则，制定相应措施，现场处置人员不应超过6人.

4.2.5不应在未清空的氯气设备、管道外壁进行动火作业，在氯气设备、管道附近进行动火作业时，应 采取防火花喷溅、隔热措施，防止使用碳钢材质的氯气设备、管道外壁温度超过121℃.

4.2.6液氯停止输送期间，不应封闭管道，防正管道出现满液封闭状态.

液氯管道内压力出现异常情 况时应采取安全泄放或抽空措施，停产、泄漏时应采取抽空或氢气、干燥空气置换等措施，并将管道与液 氯系统隔离.

4.2.7氯气场所的作业人员应佩戴便携式氯气报警仪，使用符合GB39800.2规定的个体防护装备.

4.2.8氯气的化学品安全技术说明书应符合GB/T16483、GB/T17519的规定.

4.2.9液氯钢瓶充装前应有专人逐只检查，对钢瓶进行抽空处理.

出厂前，生产企业应在钢瓶的明显 位置粘贴、挂拴或喷印化学品安全标签，化学品安全标签应符合GB15258的规定.

4.2.10企业应按GB2894、GB/T30000.31的规定设置安全标志、警示性标志.

4.3设备设施要求 4.3.1氯气管道不应穿（跨）越除厂区（化工园区、工业园区）外的公共区域，不应理地敷设.

企业内局 部需进入地下管沟的氯气管道应采用双层套管，其夹层内、切断阀的附近等位置应设泄漏检测设施.

4.3.2企业间氯气管道输送和接收两端应设置紧急切断阀，紧急切断阀应能实现远程控制，并与压力、 流量等信号建立联锁关系.

4.3.3氯气设备、管道应使用专用阀门.并使用耐氯、耐压、耐温性能的密封垫片.

维护、检修时应及时 更换垫片，使用与氯气不发生反应的润滑剂.

4.3.4使用碳钢材质的氯气设备、管道内氯气温度不应高于121℃.

4.3.5液氯输送泵应选择无轴封泵.

4.3.6氯气设备、管道的安全阀前应设置爆破片，安全阔和爆破片之间设压力监测，安全阀放空线引至 2

提问网友：无人
提问日期：2024-12-31 16:17:49

---

解答网友：可遇难求

钻石专家

剪力墙【是混凝土的】和砌体墙【砌筑的】，材质和施工工艺不同。

解答网友：米老鼠

黄金专家

剪力墙可以输入钢筋，砼墙和相敬如宾体墙的定额子目也是不一样的

具体是用砼墙还是砌体墙是要根据设计图中材质的要求去确定的

提问网友：19871390427
提问日期：2024-12-31 08:18:15

---

已采纳
解答网友：大家广联

钻石专家

门是010805005 全玻自由门   描述清楚材质

窗是 借用金属窗 010807001   描述清楚材质

解答网友：可遇难求

钻石专家

可以自己补充清单。

解答网友：胡老师

黄金专家

玻璃门一般定额分无框玻璃门和有框玻璃门，常用的是无框玻璃门。

玻璃空用断桥铝合金窗分开启方式。

提问网友：溜溜
提问日期：2024-12-28 15:54:18

说明里面没有说这块是什么东西

---

解答网友：钢筋撑起半边天

钻石专家

是砌体墙

解答网友：轻舟淡月

铂金专家

结合水图看看，是不是水箱或者水池

解答网友：陈工

钻石专家

本图给出的条件，不能确定是那一种材质的墙的。或可能性是排水沟的。

解答网友：雪花飘 飘

铂金专家

砌体墙

提问网友：wb
提问日期：2024-12-27 22:26:11

---

解答网友：GXZ

铂金专家

就是分三层回填的不同厚度，这是针对回填不同材质才有需要选择设置

资源简介/截图：

ICS 07.060 F 41 中华人民共和国国家标准 GB/T 39221-2020 反渗透海水淡化阻垢剂阻垢性能试验 周期浓缩循环法 Determination for performance of scale inhibitors for reverse osmosis seawater desalination-Recurrent condensation cycle test method 2020-10-11发布 2021-05-01实施 国家市场监督管理总局 发布 国家标准化管理委员会
GB/T39221-2020 前言 本标准按照GB/T1.1-2009给出的规则起草.

本标准由全国节水标准化技术委员会（SAC/TC442）提出并归口.

本标准起草单位：自然资源部天津海水淡化与综合利用研究所、天津市中海水处理科技有限公司、 青岛百发海水涉化有限公司、中国标准化研究院、清华大学、浙江长兴求是膜技术有限公司.

本标准主要起草人：高丽丽、薛伟、成国辰、焦春联、陈冲、杨兴涛、李珂、王维珍、尹建华、靳亚鹏、 吴水波、白岩、胡洪营、张玉博、江善虎、巫寅虎、张星星.

GB/T 39221-2020 反渗透海水淡化阻垢剂阻垢性能试验 周期浓缩循环法 1范围 本标准规定了采用周期浓缩循环法测定反渗遗海水淡化阻垢剂阻垢性能的原理、试验用水和试剂、 试验装置、试验准备、试验步骤、试验数据处理及绘制结果曲线.

本标准适用于以周期浓缩循环法对反渗透海水淡化阻垢剂阻垢性能的测定.

2规范性引用文件 下列文件对于本文件的应用是必不可少的.

凡是注日期的引用文件，仅注日期的版本适用于本文 件.

凡是不注日期的引用文件，其最新版本（包括的修改单）适用于本文件.

GB/T6682分析实验室用水规格和试验方法 GB/T19249反渗透水处理设备 GB/T23954反渗透系统膜元件清洗技术规范 GB/T33584.1海水冷却水质要求及分析检测方法第1部分：钙、镁离子的测定 GB/T33584.3海水冷却水质要求及分析检测方法第3部分：氯化物的测定 3术语和定义 下列术语和定义适用于本文件.

3.1 阻垢性能scale inhibition performance 药剂分散水中的难溶性无机盐、阻止或干扰难溶性无机盐在金属表面沉淀、结垢的能力.

3.2 循环运行recycle operation 膜组件产水和浓水均回流至进水调节水箱的运行模式.

3.3 浓缩运行concentrateoperation 膜组件产水不回流，浓水回流至进水调节水箱的运行模式.

3.4 循环周期recyele period 产水和浓水全部回流至进水调节水箱，并稳定运行一定时间的过程.

3.5 周期浓缩循环recurrentcondensationcyele 以循环运行一浓缩运行为一测试周期，运行后若无结垢现象，进人下个循环周期，直至结垢，结束运 行的循环模式.

GB/T 39221-2020 9 浓缩倍数cycleofconcentrate 浓水与反渗透第一循环周期初始进水含盐量的比值.

注：改写GB/T 23248-2009定义 3.7. 3.7 浓缩梯度concentration gradient 相邻两个测试周期进水调节水箱中海水浓缩倍数的差值.

3.8 回收率recovery 反渗透产水量与给水总量之比.

4原理 在相同的测试条件下，通过添加氢氧化钠（NaOH）调节海水pH值，并经过周期浓缩运行，促使反 渗透进水在膜表面加速成垢，添加不同阻垢剂后成垢的时间和程度不同.

5试验用水和试剂 5.1试验用水宜采用反渗透海水淡化实际工况原水经预处理后的海水，进水水质应符合表1的要求.

表1反渗透海水淡化装置进水水质要求 浊度 SDI(15 min) 余氯 总铁 NTU mg/1 mg/L pH <1 <5 <0 1 <0 1 3~10 5.2除另有规定，试验中所需标准溶液、制剂及制品，应使用分析纯试剂且应符合GB/T6682中三级 及以上水的规定， 5.3在条件不足时宜结合实际海水水质主要成分进行配水，同时应对配制水主要成分的含量进行分析 确认. 5.4氢氧化钠溶液：称取2.8g氢氧化钠，溶于蒸馏水中并稀释到1L，贮存于聚乙烯瓶中. 6试验装置 6.1装置组成 6.1.1试验装置主要包括原水储水箱、原水泵、进水调节水箱、控温系统、进水泵、高压泵、加药设备、保 安过滤器、反渗透膜组件、监测仪表、控制系统、管道及阀门等，装置组成图参见附录A. 6.2原水储水箱 6.2.1原水储水箱进水应符合表1的反渗透海水淡化进水水质要求. 6.2.2原水储水箱应采用耐海水腐蚀的材质，如：S31603不锈钢、玻璃钢及钢衬橡胶等. 6.2.3原水储水箱上宜设置电导率及液位的监测仪表. 2 GB/T 39221-2020 6.2.4原水储水箱有效容积应不小于一次试验所需的最大海水体积. 6.3进水调节水箱 6.3.1进水调节水箱应能够接纳原水储水箱出水、反渗透组件回流产水及浓水，并能够对其搅拌和温 度调节. 6.3.2进水调节水箱应采用耐海水腐蚀的材质，如：S31603不锈钢、玻璃钢及钢衬橡胶等. 6.3.3进水调节水箱宜设置电导率、pH、温度、浊度及液位的监测仪表. 6.3.4进水调节水箱有效容积应不小于500L，且大于系统水容积及进水泵最低起泵液位的要求. 6.3.5进水调节水箱应配置进水管、产水回流管、浓水回流管、排空管、取样管等. 6.3.6进水管、产水回流管及浓水回流管应延伸到箱内有效液面以下，且应避免设置在泵吸人口周围. 6.3.7进水调节水箱上应设置机械搅拌装置，搅拌有效功率宜大于8W/m”. 搅拌浆材质宜采用耐海 水腐蚀的不锈钢. 6.3.8进水调节水箱上的搅拌装置宜可调节转速. 6.4保安过滤器 6.4.1保安过滤器的过流能力应与反渗透海水淡化装置产水能力匹配. 6.4.2保安过滤器材质宜采用耐海水腐蚀的不锈钢，过滤精度不应小于5μm. 6.5反渗透膜组件 6.5.1反渗透膜组件宜采用海水反渗透膜及压力容器，反渗透膜材质及性能应与实际工况相同. 6.5.2压力容器的设计压力应不小于8.3MPa. 6.5.3压力容器的进出水口布置方式应便于系统安装及膜组件更换. 6.6水泵 6.6.1各水泵流量、压力及功率应符合设置点的运行要求. 6.6.2各水泵过流部分的材质宜采用耐海水腐蚀的不锈钢. 6.6.3各水泵宜选用立式泵. 6.6.4高压泵应选用柱塞泵，且最大连续出口压力不应小于8.0MPa. 6.7监测仪表 6.7.1监测仪表应适用于海水水质特点及变化，长期运行应安全可靠. 6.7.2压力测量仪表应配置压力缓冲器，其量程满足设置点的最高压力要求，测量精度等级不宜大于 1.0% 6.7.3温度测量仪表量程应满足0℃~100℃，测量精度不宜大于土1℃. 6.7.4流量测量仪表量程应满足设置点的最大流量要求，最小分值小于控制值的土2%. 6.7.5海水电导率测量仪表量程应满足10mS/cm~150mS/cm，测量精度土0.01mS/cm.产水电导 率测量仪表量程应满足1μS/cm~3000μS/cm，测量精度±1μS/cm. 6.8控制系统 6.8.1高压泵前后应分别设置低压保护开关、高压保护开关，自动保护高压泵运行. 6.8.2浓水管与产水管宜设置流量控制阀，以控制反渗透装置运行. 6.8.3应设置高温报警装置，最高温度设定在40℃.

资源简介/截图：

ICS 75. 020 P 72 Q/SH 中国石油化工集团有限公司企业标准 Q/SH 0846-2022 代替Q/SH 0700/SDEP-SPT-HV2007-2008 暖通空调设备及管道安装技术规定 Technical specification for equipment and piping installing of HVAC 2022-08-04发布 2022-11-01实施 中国石油化工集团有限公司发布
Q/SH0846-2022 目次 前言 1范围 2规范性引用文件 3术语和定义 4安装、检测 5调试 6 平衡调节 7峻工验收
Q/SH0846-2022 前言 本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定 起草.

本文件代替Q/SH 0700/SDEP-SPT-HV2007-2008，与Q/SH0700/SDEPSPT-HV 2007-2008相 比，除结构调整和编辑性改动外，主要技术变化如下： 一修改了与现行国家和行业相关标准不符的条文.

本文件由中国石油化工集团有限公司工程部提出.

本文件由中国石油化工集团有限公司科技部归口.

本文件起草单位：中石化广州工程有限公司、中国石化工程建设有限公司、中石化上海工程有限公 司、中石化宁波工程有限公司、中石化南京工程有限公司.

本文件主要起草人：张俊、朱玉本、刘珂、韩宇丽、暴长玮.

本文件及其所代替文件的历次版本发布情况为： -2008年首次发布为Q/SH0700/SDEP-SPT-HV2007-2008; 本次为第1次修订.

Ⅱ
Q/SH 0846-2022 暖通空调设备及管道安装技术规定 1范围 本文件规定了暖通空调设备及管道安装的技术要求.

本文件适用于企业新建、改建和扩建炼化工程建设项目暖通空调系统的设备及管道安装.

2规范性引用文件 下列文件中的内容通过文中的规范性引用面构成本文件必不可少的条款.

其中，注日期的引用文件， 仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括的修改单）适用 于本文件.

GB50242建筑给水排水及采暖工程施工质量验收规范 GB50243通风与空调工程施工质量验收规范 GB50738通风与空调工程施工规范 GB/T14294组合式空调机组 3术语和定义 本文件没有需要界定的术语和定义.

4安装、检测 4.1风管及部件制作 4.1.1风管的规格、厚度、材质等应符合设计要求.

4.1.2镀锌钢板和各类含有复合保护层的钢板，应采用咬口连接或铆接，不得采用焊接方式.

风管板 材的拼接应满足GB50738的规定.

4.1.3金属风管的加固，应符合下列规定： a）当圆形风管直径大于等于800mm，且其管段长度不大于1250mm或总表面积大于4m²时，应 采取加固措施： b）当矩形风管边长大于630mm、保温风管边长大于800mm，管段长度大于1250mm或低压风管 单边面积大于1.2m”、中高压风管大于1.0m²时，应采取加固措施： c）玻璃钢风管的加固，应采用本体材料，并与风管成一整体.

4.1.4矩形风管弯管的制作，采用曲率半径为一个平面边长的内外同心弧形弯管.

当采用直角弯管时， 宜设置弯管导流叶片.

4.2水管道系统安装检测 4.2.1水管道

4.3 防水材料:用作屋面、阳台及地下室等位置的防水层,宜采用SBS改性沥青防水卷材或其他高分子防水卷材，其性能要求应符合现行国家产品标准或行业标准的要求。施工应满足现行国家标准《屋面工程质量验收规范》GB50207的相关规定。
4.4 连接件材料
4.4.1 连接件包括钉子、螺钉、螺栓、锚栓及通用或专用连接件等,4.4.2 连接件通常由钢材制成,连接件使用的钢材宜采用符合现行国家标准《碳素结构钢》GB /T 700规定的O235钢材。
4.4.3 连接件产品应符合现行国家标准《紧固件机械性能 螺栓、螺钉和螺柱》GB /T 3098.1和《紧固件机械性能 自攻螺钉》GB /T 3098.5的有关规定及设计要求，并应有产品质量出厂合格证及相应的检验。
4.4.4 连接件除了采用钢材以外,还可以采用多种材质,如铜或不锈钢等，以适应潮湿环境或用于经各种防腐剂处理的竹木材。
4.4.5 对制作连接件的钢材表面进行热浸镀锌等处理时，其处理要求应符合现行国家产品标准的有关规定。
4.5 保温、隔热及隔声、吸声材料
4.5.1 墙体、楼板以及屋面的结构层中包含轻质复合砂浆，在其他部位还可采用燃烧性能不低于B级的材料，如可发性聚苯乙烯板(EPS板)、玻璃棉、岩棉、吹入式矿棉、多孔纤维材料或刚性保温材料。
4.5.2 保温、隔热及隔声、吸声材料的物理性能指标应符合现行国家标准的有关规定。
4.6 密封材料:包括密封胶、密封膏、密封条(带)等,密封材料均应为无味无毒、无有害物质。密封材料的规格应符合现行行业标准《建筑金属围护系统工程技术标准》JGJ/T 473的相关规定。

ICS 91.040.99 CCS P 33 DB 63 青海省地方标准 DB 63/T 2364—2024 农村水旱双格式户厕建设技术规范 2024 – 12 – 11 发布 2025 – 01 – 10 实施 青海 省市场监督管理局 发 布 DB 63/T 2364—2024 前 言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定 起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由青海省农牧业标准化技术委员会提出。 本文件由青海省农业农村厅归口。 本文件起草单位：青海省农村社会事业发展指导中心、民和县农业农村和科技局。 本文件主要起草人：杨予海、白重庆、库海林、俄日格力、马科福、昝春明、彭海莎、岳淑萍、曹 振民、马绍杰、张鹏飞、毛得虎、贾生辉、严海龙、赵青山、邓万林、索南项加、王辰章、安旭、李菊 红 本文件由青海省农业农村厅监督实施。 I DB 63/T 2364—2024 农村水旱双格式户厕建设技术规范 1 范围 本文件规定了农村水旱双格式户厕建设技术的术语和定义、基本要求、建设类型与施工、验收等内 容的要求。 本文件适用于给排水管网不健全或水资源相对匮乏地区农村水旱双格式户厕的建设。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件， 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。 GB 19379 农村户厕卫生规范 GB 50268 给水排水管道工程施工及验收规范 GB 50870 建筑施工安全技术统一规范 GB/T 6952 卫生陶瓷 JGJ 79 建筑地基处理技术规范 JC/T 2116 非陶瓷类卫生洁具 DB63/T 1775 农村户厕改造技术规范 3 术语和定义 下列术语和定义适用于本文件。 农村水旱双格式户厕 由厕屋、蹲（坐）便器、卫生洁具、双格化粪池等部分组成，利用水旱两用双格化（贮）粪池对厕 所粪污进行无害化处理的农村户用厕所。 水旱双格化（贮）粪池 由两个相互串连的池体组成，具备微水冲户厕和旱厕使用功能，密封环境下经过粪污沉降、厌氧消 化等过程，有效控制蚊蝇滋生的粪污无害化处理与贮存设施或设备。 装配式水旱双格化（贮）粪池 采用塑料、玻璃钢等新型防腐材料，生产成型的双格化（贮）粪池整体设备或结构组件。 4 基本要求 装配式水旱双格化（贮）粪池外观应光滑平整、无裂纹、无孔洞、无明显瑕疵，边缘应整齐、扣 槽严密、做工细腻。 1 DB 63/T 2364—2024 预制式、水泥浇筑或钢筋混凝土水旱双格化（贮）粪池，内部池壁应有防渗措施，各部件连接处 不应出现渗漏、变形。 陶瓷类卫生洁具的材质要求应符合 GB/T 6952 的规定，非陶瓷类卫生洁具的材质要求应符合JC/T 2116 的规定。 建筑材料、预制型产品应当坚固、耐用、结构安全，并具有相应检测报告。 卫生要求应符合 GB 19379 的规定。 应在醒目处标注使用方法、运行维护、维修电话等内容。 除符合本规范要求外，还应符合 DB63/T 1775 规定。 5 建设类型与施工 农村水旱双格式户厕可采用装配、预制、现场浇筑等建设形式，宜采用装配式水旱双格式户厕为主。 装配式水旱双格式户厕形式见附录A，建设施工见附录B。 6 验收 按照DB63/T 1775执行。 2 DB 63/T 2364—2024 A A 附录A （规范性） 装配式水旱双格式户厕基本形式 A.1 基本结构 由厕屋、蹲（坐）便器、卫生洁具、双格化（贮）粪池等部分组成。见图A.1 A.2 建筑设计要求 A.2.1 双格化（贮）粪池由两个形状完全相同的圆柱体组成。每个高200 ㎝、直径80 ㎝，底部用厚度3 ㎝的聚乙烯材料，通过热焊接技术与化粪池进行封闭密封。 A.2.2 单个化粪池底部内表面至过粪管进口下沿的有效容积不小于0.6 m³，两个化粪池总有效容积不 小于1.2 m³. A.2.3 两个化粪池埋深一致，第一池与第二池有效容积相同，粪污停留发酵时间ㄩㄱ㰰㐳〲㈹〳ㄵ䌾ㄱ㰰㑂䌲㈹〰㠳㘾ㄱ⠈嬩ㄱ㰰㐳䐀 少于30天。 A.2.4 过粪管应采用内壁光滑，内直径为10 ㎝的聚氯乙烯管，形状宜用┓型，水平过粪管距离化粪池 底部115 cm为宜，进粪口位置离化粪池底部25 ㎝为宜。 A.2.5 排气管应采用内直径大于等于10 ㎝的聚乙烯或聚氯乙烯等材质的管材。安装于第二池，下端穿 过蹲台板与下表面齐平，上端穿出屋顶80 ㎝以上，并加装伞状防雨帽。 A.2.6 蹲台板大小应同时盖住两个化粪池，上面应满足安装厕屋和排污设备，并根据厕屋与化粪池的 布置及使用需求，合理确定便器与冲水器具的布置。 A.2.7 人工泵采用不锈钢+塑料管材，安装要牢固。 3

跟「楼板」一模一样的创建/编辑方式⬇⬇⬇：

可以基于各种形状的楼板/屋顶，进行土方开挖，且得到挖土填土工程量⬇⬇⬇：

快速创建自动贴合于地形表面的实体构造⬇⬇⬇：

Revit 2025 的「地形实体」功能中看到。

『前言』

大家好，我是胡乱折腾，一事无成，BIM圈的纯路人小O。

在遥远的2023年，Autodesk发布了Revit 2024，并对其中的新功能「地形实体」进行了专门的宣传介绍。并且在一年后的Revit 2025 中，这个「地形实体」功能还得到进一步的更新与宣传。同一个功能，连续两年得到更新与宣传，这充分证明了，AU是会挤牙膏的。

1号技师大佬 帮忙去探探路。

1号技师大佬 一直忙着推动行业的发展，说好替我测试「地形实体」这事情毫无音信。

而我最近又很久没更新公众号了，所以决定借着这个机会来水一篇。让我给你唠嗑一下Revit 2025「地形实体」功能的 创建、编辑、挖土、土方工程统计、地面细化。大概是怎么一回事。

『1』创建 & 编辑

「地形实体」有 2 种创建方式：

 1.草图创建

 2.导入创建

我们先看看第 1 个创建方式：草图创建。

如果你知道怎么创建楼板，那你就已经知道怎么创建「地形实体」。因为这两者的创建方式、属性设置界面，不能说如出一辙，只能说是一模一样。所以这里就不废话了。

然后我们再看看第 2 个创建方式：导入创建。

我们可以导入两种类别的文件，来创建「地形实体」：

1.导入CAD创建：基于导入到Revit中的CAD图像，创建地形。

2.导入CSV创建：通过导入地形的高程点数据，创建地形。

关于这 2 种「地形实体」的创建方式，有 3 个值得注意的事情：

1.不要被命令的名称误导：所谓「从CAD创建」，不是说只支持DWG格式的文件，只要是Revit支持导入的图形格式，都可以用于创建「地形实体」。「从CSV创建」同理，除了CSV文件外，还支持TXT格式的高程点数据。

2.使用导「从CAD创建」命令之前，先要导入/链接图形文件到Revit中。使用「从CSV创建」，则可以直接选择CSV或者TXT文件创建「地形实体」。

3.其实除了上述两种创建方式外，你还可以先创建一个「体量」模型，然后拾取「体量」的表面生成「地形实体」。

「地形实体」的编辑

修改子图元。

不管是使用 草图创建 或者 导入创建 的「地形实体」，都可以使用 修改子图元 工具，编辑地形的表面形状。

但除了 修改子图元，Revit 2025还为「地形实体」提供了额外的专属编辑工具：细分、简化、挖掘。容我往下细说。

『2』挖掘

「挖掘」工具的主要作用是基于各种形状的楼板或屋顶构件，对「地形实体」进行开挖。无论楼板或屋顶是平面、斜面、坡面还是不规则形状，系统都可以在「地形实体」上开挖出与楼板/屋顶贴合的挖土地面。

由于楼板和屋顶的创建及编辑自由度非常高，再通过多个楼板与屋顶的组合，可以灵活、高效地得到各种形状的挖土表面。

「挖掘」工具的使用方法也十分简单：点选需要挖掘的「地形实体」，然后点击「挖掘」命令，再点击与「地形实体」相交的 楼板/屋顶构件 即可。

使用 内建模型 创建的楼板/屋顶，不能用于挖掘「地形实体」。

此外，Revit 2025的「地形实体」还可以与其他构件类型进行连接，让其他类型的构件对「地形实体」进行扣减。

无论是使用楼板/屋顶对「地形实体」进行开挖，还是利用其他类型的构件对「地形实体」进行扣减，都能影响到该「地形实体」的挖土工程量数据。

如果「地形实体」被多个构件挖掘/扣减，你还可以查看每个构件对应的挖土工程量。

但在实际工作中，为了让「地形实体」贴合设计地坪，除了对「地形实体」进行开挖之外，还需要使用 修改子图元 工具对「地形实体」进行局部的抬高，也就是「填土」工作。

遗憾的是，在Revit 2025的「地形实体」属性参数中，没有填土数据。

如果确实需要统计「地形实体」的挖土、填土工程量，进行土方计算，可以参考Autodesk的官方视频教程：

根据视频内容，统计「地形实体」挖土、填土的土方工程量的大致流程如下：

1.创建原始「地形实体」。

2.使用「平整区域」功能，创建一个原始「地形实体」的副本，并设置阶段为「已有」。

3.忽略阶段为「已有」的「地形实体」，对阶段为「新建」的「地形实体」进行编辑。

4.使用明细表，对地形实体的体积、挖土、填土等信息进行统计分析。

『3』表面细分

「地形实体」的「细分」功能，类似于以往Revit版本中的「拆分表面」、「子面域」。你可以在「地形实体」上绘制一个封闭的轮廓，从而得到一个与「地形实体」的表面贴合的区域，并调整该区域的材质及厚度。

但与「拆分表面」、「子面域」相比，「地形实体」的「细分」功能有2个特点：

通过「细分」创建的区域，因为可以设置厚度，所以可以获取该区域的体积信息。

通过「细分」创建多个区域时，各个区域之间可以相互叠合、扣减。

但「细分」还有不足的地方，就是细分区域的高度，只能是正数，也就是高于「地形实体」的表面。不能输入负数，让细分区域陷入「地形实体」里面，并且对「地形实体」进行扣减。还是差点意思。

「End」

以上就是本次要水的所有内容。

「地形实体」肯定替代不了Civil3D之类的专业土方设计软件，尤其在市政道路、桥梁、隧道项目上，更是一点忙都帮不上。但在房建项目上，我觉得在初设阶段还是有一定价值。总体而言，它没有让我失望，但也没有给我太多惊喜。

从2023年9月12日到2024年12月27日的今天，对这个功能的测试足足等了473天。

但我亲自去试用这个功能，写文章内容，整理图片素材。其实总共就用了4天不到的时间。真要行动起来，其实没有想象中的「麻烦」。

1号技师大佬，因为他教会了我：「有些事情我现在不必问，有些人我永远不~必~等~」







1  总    则

1.0.1  为规范建设工程的工程计量行为，统一市政工程工程量计算规则、工程量清单的编制方法，制定本标准。

1.0.2  本标准适用于市政工程施工发承包及实施阶段的工程计量和工程量清单编制。

1.0.3  市政工程的工程计量应执行本标准。

1.0.4  市政工程的工程计量除应符合本标准外，尚应符合国家现行有关标准的规定。

2 术   语

2.0.1  工程量计算    measurement    of    quantities

按照工程设计文件、技术标准、统一的工程量计算标准等，进行工程数量计算的活动。

2.0.2      市政工程    municipal    works

市政道路、桥涵、隧道、管网、水处理、生活垃圾处理、路灯、地下综合管廊等公用事业工程。

2.0.3      管网工程    piped   public   utilities

燃气、给水、排水、热力管道的铺设及其附属构筑物工程。

2.0.4      水处理工程   water    treatment    works

对给水、生活污水和工业废水的处理工程。

2.0.5      生活垃圾处理   domestic   waste   disposal

采用焚烧、生物处理和卫生填埋等方法对生活垃圾进行处置的工程。

2.0.6      综合管廊    utility    tunnel

建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施。

3    工   程   计   量

3.0.1  工程量计算除依据本标准各项规定外，还应依据以下文件：

1  经审定通过的施工设计图纸及其说明；

2  有关的技术标准；

3  其他有关技术经济文件。

3.0.2  工程实施过程中的计量，除应符合本标准的规定外，还应符合现行国家标准《建设工程工程量清单计价标准》GB/T50500    的相关规定。

3.0.3  工程计量时每一项目汇总的有效位数应符合下列规定：

1  以“t”“km”为单位，应保留小数点后三位数字，第四位小数四舍五入；

2  以“m”“m²”“m³”“kg”为单位，应保留小数点后两位数字，第三位小数四舍五入；

3  以“个”“块”“只”“根”“条”“环”“孔”“座”“台”“套”“樘”“组”“处”“台 ·次”“次”“系统”“区域” “项”为单位，应取整数。

3.0.4  除另有规定外，市政工程涉及房屋建筑和装饰装修工程的项目，按照现行国家标准《房屋建筑与装饰工程工程量计算标准》GB/T    50854的相应项目执行；涉及电气、给排水、消防等安装工程的项目， 按照现行国家标准《通用安装工程工程量计算标准》GB/T    50856的相应项目执行；涉及园林绿化工程  的项目，按照现行国家标准《园林绿化工程工程量计算标准》GB/T    50858的相应项目执行；涉及爆破法施工的石方工程，应按照现行国家标准《爆破工程工程量计算标准》GB/T    50862的相应项目执行。具体划分界限确定如下：

1  本标准管网工程与现行国家标准《通用安装工程工程量计算标准》GB/T  50856中工业管道工程的界定，给水管道以厂区入口水表井为界，排水管道以厂区围墙外第一个雨、污水井为界，热力和燃气管道以厂区入口第一个计量表(阀门)为界。

2本标准管网工程与现行国家标准《通用安装工程工程量计算标准》GB/T  50856中给排水、采暖、燃气工程的界定：室外给排水、采暖、燃气管道以与市政管道碰头井为界。

3  本标准水处理工程、生活垃圾处理工程与现行国家标准《通用安装工程工程量计算标准》GB/T  50856中设备安装工程的界定：本标准只列了水处理工程和生活垃圾处理工程专用设备的项目，各类仪 表、泵、阀门等标准、定型设备应按现行国家标准《通用安装工程工程量计算标准》GB/T    50856的相应 项目执行。

4 本标准路灯工程与现行国家标准《通用安装工程工程量计算标准》GB/T    50856中电气设备安装工程的界定：以城市道路照明系统与城市供电系统相交为界，界限以内执行本标准；界限以外按现行国家标准《通用安装工程工程量计算标准》GB/T    50856附录D 电气设备安装工程的相应项目执行。

5 本标准只列了地下综合管廊本体结构工程项目，管廊段附属门窗工程及各类安装工程应按现行国家标准《房屋建筑与装饰工程工程量计算标准》GB/T    50854和《通用安装工程工程量计算标准》GB/  T50856   的相应项目执行。

4   工程量清单编制

4.1   一  般  规  定

4.1.1 编制工程量清单应依据下列内容：

1  本标准和现行国家标准《建设工程工程量清单计价标准》GB/T50500;

2 国家及省级、行业建设主管部门颁发的其他专业工程计量标准和计价规定、补充的工程量计算 规则；

3 建设工程设计文件及技术资料；

4 与建设工程项目有关的标准、规范；

5 招标文件；

6 施工现场情况和地勘水文资料；

7  其他相关资料。

4.1.2 工程量清单的项目特征应结合图纸和规范的要求进行描述。本标准附录A~  附录M 项目的工 作内容仅列出了主要内容，除另有规定和说明外，应视为已包含完成该清单项目所需必要的工作。

4.1.3 本标准附录A～附录M 的工程量清单项目，除另有说明外，工作内容均包括材料(半成品)、构 件或设备的场内运输。

4.1.4  编制工程量清单时出现本标准附录A～附录M 中未包括的项目，编制人可做补充，并应符合下 列规定：

1 补充项目的编码由本标准的代码04与B 和三位阿拉佰数字组成，并应从04B001 起顺序编制；

2 补充的工程量清单应附有补充项目的名称、项目特征、计量单位、工程量计算规则、工作内容。 补充的措施项目应附有补充项目的名称、工作内容及包含范围。

4.2   分部分项工程

4.2.1 工程量清单应根据本标准附录A~附录L 规定的项目编码、项目名称、项目特征、计量单位和工程量计算规则进行编制。

4.2.2 工程量清单的项目编码应采用十二位阿拉伯数字表示， 一至九位应按本标准附录A～ 附录L  的规定设置，十至十二位应根据拟建工程的工程量清单项目名称和项目特征设置，同一招标工程中的同一单项工程的项目编码不得有重码。

4.2.3 工程量清单的项目名称应按本标准附录A~ 附录L 的项目名称，并结合拟建工程的实际描述确定。

4.2.4 工程量清单项目特征应按本标准附录A~   附录L 中规定的项目特征，并结合拟建工程项目的实际予以描述。

4.2.5 工程量清单的计量单位应按本标准附录A～附录L 中规定的计量单位确定。

4.2.6     工程量清单中所列工程量应按本标准附录A～ 附录L 中规定的工程量计算规则计算。

4.3   措  施  项  目

4.3.1  编制工程量清单时，本标准附录M 的措施项目应按规定的项目编码、项目名称和工作内容确定 。

4.3.2  发包人提供设计图纸并要求承包人按图施工的措施项目，应按本标准第4.2节的规定编制工程 量清单，列入分部分项工程量清单中。

附录A  土石方工程

A.1     土方工程

A.1.1      土方工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.1.1 的规定执行。

表 A.1.1土方工程(编号：040101)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040101001	挖一般土方	1.土类别2.挖土深度	m³	按设计图示尺寸以体积计算	1.土方开挖 2.基底钎探 3.场内运输
040101002	挖沟槽土方			按设计图示基础尺寸(含垫层)底面积另加工作面面积乘以开挖深度，以体积计算
040101003	挖基坑土方
040101004	暗挖土方	1.土类别2.平洞、斜洞(坡度 )		按设计图示断面面积乘以长度以体积计算	1.土方开挖 2.场内运输
040101005	挖淤泥、流砂	挖掘深度		按设计图示位置及范围以体积计算	1.淤泥、流砂开挖 2.场内运输

A.2     石方工程

A.2.1      石方工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.2.1 的规定执行。

表 A.2.1      石方工程(编号：040102)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040102001	挖一般石方	1.岩石类别 2.开凿深度	m³	按设计图示尺寸以体积计算	1.石方开凿  2.修整底、边 3.场内运输
040102002	挖沟槽石方			按设计图示基础  尺寸(含垫层)底面 积另加工作面面积乘以开挖深度，以 体积计算
040102003	挖基坑石方

A.3 回填方及余方弃置

A.3.1      回填方及余方弃置工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应

按表A.3.1     的规定执行 。

表 A.3.1回填方及余方弃置(编号：040103)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040103001	沟槽、基坑回填方	1.填方来源 2.密实度3.材料品种、规格	m³	按挖方清单项目   工程量加原地面标   高至设计要求标高   间的体积，减基础、 构筑物等埋入体积   计算	1.场内运输 2.回填3.碾压
040103002	一般回填方			按设计图示尺寸以体积计算
040103003	余方弃置	弃料品种	m³	按挖方清单项目工程量减回填利用 方体积(正数)计算	1.装卸2.场外运输
040103004	泥浆弃置	泥浆来源		按设计图示尺寸成孔(成槽)部分的 体积计算
040103005	废料弃置	弃料品种	t	按废料的质量计算

A.4  其他规定

A.4.1      沟槽，基坑、 一般土石方的划分：沟槽是指底宽≤7m 且底长 > 3 倍底宽的梯 ( 矩 ) 形断面的土 (石)方开挖(不包含加宽工作面),主要用于各类地下管线的铺设；基坑是指建筑物基础施工的土(石)方 开挖(不包含加宽工作面),主要用于各类建(构)筑物地下结构部分的建造； 一般土石方是指除了沟槽和基坑以外的其他类型的土石方工程，主要用于山坡的挖掘、道路的修建、场平工程等。

A.4.2      管道(沟)施工，当管道(沟)结构宽(有管座按管道基础外缘，无管座按管道外径)≤1000mm 时，每侧增加工作面宽度为400mm,  当管道(沟)结构宽>1000mm  时，每侧增加工作面宽度为600mm; 基坑施工，按构筑物基础外缘每侧增加工作面宽度为600mm。

A.4.3       土及岩石的分类应在项目特征中描述。土按一类土、二类土、三类土、四类土分类，岩石按极软岩、软岩、较软岩、较坚硬岩、坚硬岩分类，具体分类见表A.4.3-1     和表A.4.3-2。

表 A.4.3-1         土 分 类 表

土的分类	土的名称
一、二类土	粉土、砂土(粉砂、细砂、中砂、粗砂、砾砂)、粉质黏土、弱中盐渍土、软土(淤泥质 土、泥炭、泥炭质土)、软塑红黏土、冲填土
三类土	黏土、碎石土(圆砾、角砾)、混合土、可塑红黏土、硬塑红黏土、强盐渍土、素填 土、压实填土
四类土	碎石土(卵石、碎石、漂石、块石)、坚硬红黏土、超盐渍土、杂填土

表A.4.3-2岩石分类表

岩石分类		代表性岩石
软质岩	极软岩	1.全风化的各种岩石 2.强风化的软岩3.各种半成岩
	软岩	1.强风化的坚硬岩2.中等(弱)风化～强风化的较坚硬岩 3.中等(弱)风化的较软岩4.未风化的泥岩、泥质页岩、绿泥石片岩、绢云母片岩等
	较软岩	1.强风化的坚硬岩2.中等(弱)风化的较坚硬岩3.未风化～微风化的：凝灰岩、千枚岩、砂质泥岩、泥灰岩、泥质砂岩、粉砂岩、 砂质页岩等
硬质岩	较坚硬岩	1.中等(弱)风化的坚硬岩2.未风化～微风化的：熔结凝灰岩、大理岩、板岩、白云岩、石灰岩、钙质砂岩、 粗晶大理岩等
	坚硬岩	未风化～微风化的：花岗岩、正长岩、闪长岩、辉绿岩、玄武岩、安山岩、片麻岩、硅质板岩、石英岩、硅质胶结的砾岩、石英砂岩、硅质石灰岩等

A.4.4      挖沟槽、基坑土方中的挖土深度，指原地面标高到槽、坑底的平均高度。

A.4.5      石方爆破应按现行国家标准《爆破工程工程量计算标准》GB/T50862     相关项目编码列项。

A.4.6      挖沟槽、基坑、 一般土石方、暗挖土方、挖淤泥、流砂清单项目的工作内容中仅包括了土石方场 内运输，如需土石方外运时，可按“余方弃置”项目编码列项。

A.4.7      当原地面线高于设计要求标高时，沟槽、基坑的回填方体积为负值。

A.4.8      填方来源应区分利用方、缺方，并分别编码列项。

A.4.9    隧道石方开挖应按本标准附录D 隧道工程中相关项目编码列项。

A.4.10    余方及废料弃置清单项目如需发生弃置、堆放费用，则其工作内容应包括根据当地有关规定需完成的消纳和处置。

附录B 道 路 工 程

B.1     路基处理

B.1.1      路基处理工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.1.1 的规定执行。

表 B.1.1       路基处理(编码：040201)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040201001	堆载预压	预压荷载、时间	m²	按设计图示尺寸以加固面积计算	1.埋设沉降观测设备 2.加载、卸载3.沉降观测
040201002	真空预压	1.预压时间2.砂垫层厚度			1.埋设沉降观测设备2.安、拆滤排水管3.铺设砂垫层及密封膜4.施工密封沟5.安、拆真空设备、 抽真空6.沉降观测 7.临时排水
040201003	强夯地基	1.夯击能量 2.夯击遍数3.夯填材料种类			1.铺设夯填材料2.强夯处理 3.路基整形 4.沉降观测
040201004	振冲密实 (不填料)	1.地层类别2.振密深度3.桩径、孔距 4.振冲器功率			1.振冲加密2.泥浆外运及弃置
040201005	掺无机结合料	1.掺料品种、规格 2.掺量	m³	按设计图示尺寸以体积计算	1.掺无机结合料 2.碾压3.养护
040201006	掺砂、石				1.掺砂、石 2.碾压
040201007	抛石挤淤	材料品种、规格			1.抛石2.填塞垫平、压实

续表B.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040201008	袋装砂井	1.直径2.填充料品种 3.深度	m	按设计图示尺寸以长度计算	1.制装砂袋 2.定位沉管 3.下砂袋4.拔管
040201009	塑料排水板	1.材料品种、规格 2.深度			1.安装排水板 2.沉管插板3.拔管
040201010	振冲桩 (填料)	1.地层类别2.空桩长度、桩长 3.桩径4.填充材料品种、 规格	m°	按设计桩截面面积乘以桩长以体积 计算	1.振冲、填料  2.泥浆外运及弃置
040201011	砂石桩	1.地层类别2.空桩长度、桩长 3.桩径4.材料种类、级配		按设计桩截面面积乘以桩长(包括  桩尖)以体积计算	1.成孔2.填充、振实
040201012	水泥粉煤灰 碎石桩	1.地层类别2.空桩长度、桩长 3.桩径4.混合料强度等级	m	按设计图示尺寸以桩长(包括桩尖) 计算	1.成孔2.混合料制作、灌注、养护3.桩头处理
040201013	深层水泥搅拌桩	1.地层类别2.空桩长度、桩长 3.桩径4.水泥强度等级、 掺量	m³	按设计图示桩体尺寸以体积计算	1.预搅下钻2.水泥浆制作3.喷浆搅拌提成桩 4.涌土、泥浆外运及弃置
040201014	粉喷桩	1.地层类别2.空桩长度、桩长 3.桩径4.粉体种类、掺量5.水泥强度等级、石灰粉要求			1.预搅下钻2.喷粉搅拌提升成桩3.涌土、泥浆外运及 弃置
040201015	高压喷射注浆桩	1.地层类别2.空桩长度、桩长 3.桩径4.旋喷类型、方法5.水泥强度等级、 掺量			1.成孔2.水泥浆制作3.高压喷射注浆  4.涌土、泥浆外运及弃置

续表B.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040201016	灰土(土) 挤密桩	1.地层类别2.空桩长度、桩长 3.桩径4.掺和料种类、配合比	m	按设计图示尺寸以桩长(包括桩尖) 计算	1.成孔2.灰土拌和3.填充、夯实
040201017	柱锤冲扩桩	1.地层类别2.空桩长度、桩长 3.桩径4.桩体材料种类、 配合比		按设计图示尺寸以桩长计算	1.安拔套管2.桩体材料制作3.冲孔、填料、夯实
040201018	塑料套管混凝土桩 (TC桩)	1.地层类别2.空桩长度、桩长 3.桩径4.套管材料品种、 规格5.桩尖设置及类型 6.混凝土强度等级 7.桩顶盖板尺寸		按设计图示尺寸以桩长(包括桩尖) 计算	1.桩尖制作安装2.振动沉管、拔管 3.塑料套管安装4.桩身及盖板混凝土浇捣、养护
040201019	地基注浆	1.地层类别2.成孔深度、间距3 . 浆液种类及配 合比4.水泥强度等级、 用量	m³	按设计图示尺寸以加固体积计算	1.成孔2.注浆导管制作、 安装3.浆液制作、压浆
040201020	褥垫层	1.厚度2.材料品种、规格及比例	m²	按设计图示尺寸以铺设面积计算	1.材料拌和 2.铺设3.压实
040201021	土工合成材料	1.材料品种、规格 2.搭接方式		按设计图示尺寸以面积计算	1.基层整平 2.铺设3.固定
040201022	排水沟、 截水沟	1.断面尺寸2.垫层、基础材料品种、厚度3.砌筑材料品种、 规格、强度等级4.混凝土、砂浆种类、强度等级 5.伸缩缝填塞6.盖板材质、规格	m	按设计图示尺寸以长度计算	1.沟槽开挖、回填2.模板制作、安装、拆除3.垫层、基础铺筑4.混凝土浇捣、养护 5.侧墙浇捣或砌筑6.勾缝、抹面7.盖板安装8.余方外运及弃置
040201023	盲沟	1.材料品种、规格 2.断面尺寸			1.沟槽开挖 2.铺筑3.填充夯实4.余方外运及弃置

B.2     道路基层

B.2.1      道路基层工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.2.1 的规定执行。

表 B.2.1       道路基层(编码040202)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040202001	石灰稳定土	1.含灰量 2.厚度	m²	按设计图示尺寸以顶面面积计算， 不扣除各类井所占 面积	1.基底清理、整形2.拌和 3.铺筑 4.找平 5.碾压 6.养护
040202002	水泥稳定土	1.水泥含量 2.厚度
040202003	石灰 、粉煤灰、土	1.配合比 2.厚度
040202004	石灰 、 碎石、土	1.配合比  2.碎石规格 3.厚度
040202005	石灰、粉煤灰、 碎(砾)石	1.配合比2.碎(砾)石规格 3.厚度
040202006	粉煤灰	厚度			1.基底清理、整形2.铺筑 3.找平 4.碾压 5.养护
040202007	矿渣
040202008	砂砾石	1.石料规格 2.厚度
040202009	卵石
040202010	碎石
040202011	块石
040202012	山皮石
040202013	粉煤灰三渣	1.配合比 2.厚度			1.基底清理、整形2.拌和 3.铺筑 4.找平 5.碾压 6.养护
040202014	水泥稳定 碎(砾)石	1.水泥含量 2.石料规格 3.厚度
040202015	沥青稳定碎石	1.沥青品种 2.石料规格 3.厚度			1.清理下承面 2.摊铺、整形 3.碾压
040202016	水泥混凝土基层	1.混凝土强度等级 2.厚度			1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.拉毛、锯缝

B.3      道 路 面 层

B.3.1      道路面层工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.3.1 的规定执行。

表 B.3.1  道路面层(编码040203)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040203001	沥青表面处治	1.沥青品种 2.层数	m²	按设计图示尺寸以面积计算，不扣 除各种井所占面积，带平石的面层  应扣除平石所占面积	1.清扫基层  2.喷油、布料 3.碾压
040203002	沥青贯入式	1.沥青品种 2.石料规格 3.厚度			1.清理下承面 2.摊铺碎石3.喷油、布料 4.碾压
040203003	透层	1.材料品种 2.喷油量			1.清理下承面 2.喷油、布料
040203004	粘层
040203005	封层	1.材料品种、用量 2.厚度			1.清理下承面 2.喷油、布料 3.碾压
040203006	沥青混凝土	1.沥青品种2.沥青混凝土种类 3.石料种类、规格4.掺和料 5.厚度			1.清理下承面 2.摊铺、整形 3.碾压
040203007	水泥混凝土	1.混凝土强度等级2.掺和料3.厚度4.嵌缝材料			1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.压痕或刻防滑槽4.胀缝5.缩缝6.锯缝、嵌缝
040203008	块料面层	1.块料品种、规格 2.垫层材料品种、 厚度、强度等级			1.垫层铺筑2.块料铺砌3.嵌缝、勾缝
040203009	弹性面层	1.材料品种 2.厚度			1.配料 2.铺贴

B.4    人行道及其他

B.4.1     人行道及其他工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表B.4.1   的规定执行。

表B.4.1  人行道及其他(编码040204)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040204001	人行道  块料铺设	1.块料品种、规格 2.垫层、基层材料  品种、厚度、混凝土强度等级	m²	按设计图示尺寸以面积计算，不扣除各类井所占面   积，但应扣除侧石、 树池所占面积	1.整形碾压2.垫层、基层铺筑3.模板制作、安装、拆除4.混凝土浇捣、养护 5.块料铺设
040204002	水泥混凝土 人行道	1.面层厚度、混凝 土种类、强度等级2.垫层、基层材料  品种、厚度、混凝土强度等级			1.整形碾压2.垫层、基层铺筑 3.模板制作、安装、拆除4.混凝土浇捣、养护
040204003	沥青混凝土人行道	1.面层厚度、沥青 混凝土种类2.垫层、基层材料  品种、厚度、混凝土强度等级			1.整形碾压2.垫层、基层铺筑3.模板制作、安装、 拆除4.混凝土浇捣、养护5.沥青混凝土摊铺、 整形、碾压
040204004	安砌侧(平、缘)石	1.材料品种、规格  2.垫层材料品种、厚度3.基座尺寸、混凝土强度等级4.勾缝材料品种、 规格	m	按设计图示尺寸以长度计算	1.开槽2.模板制作、安装、 拆除3.垫层铺筑、混凝土 基座浇捣、养护4.侧(平、缘)石安 砌、勾缝
040204005	现浇侧(平、缘)石	1.尺寸 2.形状3.混凝土强度等级4.垫层、基础材料品种、厚度			1.开槽2.模板制作、安装、 拆除3.垫层、基础铺筑 4.混凝土浇捣、养护

续表B.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040204006	检查井升降	1.检查井种类、 规格2.升(降)高度	座	按设计图示路面标高与原有的检查井发生正负高差的检查井的数量计算	1.拆卸、恢复井盖、 井圈2.拆、砌砖墙、抹面 3.废料外运及弃置
040204007	树池砌筑	1.材料品种、规格2.垫层、基础材料品种、厚度3.树池尺寸4.树池盖面材料 品种	个	按设计图示数量计算	1.垫层、基础铺筑 2.树池砌筑3.盖面材料安装
040204008	预制电缆沟 铺设	1.材料品种 2.规格尺寸3.垫层、基础材料品种、厚度4.盖板品种、规格	m	按设计图示尺寸以长度计算	1.沟槽开挖、回填2.垫层、基础铺筑3.预制电缆沟、盖板 安装4.余方外运及弃置

B.5    交通管理设施

B.5.1     交通管理设施工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.5.1   的规定执行。

表B.5.1      交通管理设施(编码040205)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040205001	人(手)孔井	1.材料品种 2.规格尺寸3.盖板材质、规格4.垫层、基础材料  品种、混凝土强度等级、厚度	座	按设计图示数量计算	1.基坑开挖、回填2.模板制作、安装、 拆除3.垫层铺筑、混凝土基础浇捣、养护4.井身砌筑5.勾缝(抹面) 6.井盖安装7.余方外运及弃置
040205002	交通标志杆	1.类型 2.材质3.规格尺寸4.垫层、基础材料  品种、混凝土强度等级、厚度	根		1.基坑开挖、回填2.模板制作、安装、 拆除3.垫层铺筑、混凝土 基础浇捣、养护4.现场组装、整体起吊5.安装就位6.余方外运及弃置

续表B.5.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040205003	标志牌	1.类型2.材质、规格尺寸 3.板面反光膜等级	块	按设计图示数量计算	现场组装、与标志杆 连接、拼装成型、调整
040205004	视线诱导器	1.类型2.材料品种	只		安装
040205005	防眩板	1.材料品种2.规格、型号	块		1.钻孔及螺栓安装 2.支架安装3.防眩板安装
040205006	防抛网	1.材料品种 2.规格尺寸	m²	按设计图示尺寸以面积计算	1.钻孔及螺栓安装 2.立柱、网片安装
040205007	标线	1.材料品种 2.类型		按设计图示画线的实漆面积计算	1.清扫 2.放样 3.画线 4.护线
040205008	标记	1.材料品种 2.类型3.规格尺寸	个	按设计图示数量计算
040205009	横道线	1.材料品种 2 . 类型	m²	按设计图示画线的实漆面积计算
040205010	清除标线	清除方法			清除
040205011	环  形 检测线圈	1.类型2.规格、型号	个	按设计图示数量计算	1.开切线槽2.布设导线、线圈 3.灌缝4.调试
040205012	值警亭	1.类型 2.规格3.垫层、基础材料品种、厚度	座		1.基础、垫层铺筑 2.安装
040205013	隔离护栏	1.类型2.规格、型号 3.材料品种4.垫层、基础材料  品种、混凝土强 度等级、厚度	m	按设计图示以长度计算	1.模板制作、安装、 拆除2.垫层铺筑、混凝土 基础浇捣、养护3.安装
040205014	信号灯	1.类型2.信号灯规格、型号、组数	套	按设计图示数量计算	1.安装 2.调试
040205015	设备控制机箱	1.类型2.材质、规格尺寸 3.配置要求4.垫层、基础材料品种、厚度	台		1.垫层、基础铺筑 2.安装3.调试

续表B.5.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040205016	防撞筒(墩)	1.材料品种2.规格、型号	个	按设计图示数量计算	安装
040205017	警示柱	1.类型2.材料品种3.规格、型号	根
040205018	减速垄	1.材料品种2.规格、型号	m	按设计图示以长度计算
040205019	监控摄像机	1.类型2.规格、型号 3.支架形式4.防护罩要求	台	按设计图示数量计算	1.安装 2.调试
040205020	数码相机	1.规格、型号 2.支架形式	套
040205021	道闸机	1.类型2.规格、型号3.垫层、基础材料品种、厚度			1.垫层、基础铺筑 2.安装3.调试
040205022	可变信息情报板	1.类型2.规格、型号 3.配置要求4.支架形式			1.安装 2.调试
040205023	门架	1.类型 2.材质3.规格尺寸 4.跨度5.垫层、基础材料  品种、混凝土强度等级、尺寸		按设计图示尺寸以数量计算	1.基坑开挖、回填2.模板制作、安装、 拆除3.垫层铺筑、混凝土 基础浇捣、养护4.现场组装、整体起吊5.安装就位6.余方外运及弃置
040205024	交通管理 系统调试	系统类别	系统	按设计图示数量计算	系统调试

B.6  其 他 规 定

B.6.1      项目特征中的地层类别应按表A.4.3-1      和表A.4.3-2     的规定，并根据岩土工程勘察报告进行描述 。

B.6.2       如采用真空联合堆载预压，应按“堆载预压”“真空预压”项目分别编码列项。

B.6.3      项目特征中的桩长应包括桩尖，空桩长度=孔深 一桩长，孔深为自然地面至设计桩底的深度。

B.6.4     水泥搅拌桩、粉喷桩、高压喷射注浆桩的工作内容，已包括搭接及套打等重复性施工工作。

B.6.5  如采用碎石、粉煤灰、砂等作为路基处理的填方材料时，应按本标准附录A 土石方工程“回填 方”项目编码列项。

B.6.6     道路工程厚度应以压实后的厚度为准。

B.6.7      道路基层设计截面如为梯形时，应在项目特征中对截面参数加以描述。

B.6.8      钢筋及预埋铁件的制作、安装应按本标准附录J 钢筋工程中相关项目编码列项。

B.6.9      如发生拆除工程，应按本标准附录K 拆除工程相关项目编码列项。

B.6.10     值警亭应按半成品现场安装考虑，实际采用砖砌等形式的，应按现行国家标准《房屋建筑与装饰工程工程量计算标准》GB/T    50854中相关项目编码列项。

B.6.11      与标杆相连的用于安装标志板的配件，应包括在标志板的工作内容内。

B.6.12      信号灯、监控摄像机、数码相机、可变信息情报板的工作内容均不含基础、杆件或门架，如发 生，可按“交通标志杆”“门架”项目编码列项。

B.6.13      信号灯、监控摄像机、数码相机、可变信息情报板如仅采用悬臂式支架形式安装，应在项目特 征中对支架的材质、规格等进行描述，其工作内容中应包括支架的安装。

B.6.14     交通管理设施涉及送配电的项目应按本标准附录H  路灯工程中相关项目编码列项。

附录C 桥 涵 工 程

C.1      桩     基

C.1.1      桩基工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.1.1     的规定执行。

表 C.1.1   桩基(编码：040301)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040301001	预制钢筋  混凝土方桩	1.地层类别2.送桩深度、桩长 3.桩截面4.混凝土强度等级	m³	按设计图示桩长 (包括桩尖)乘以桩 的截面面积以体积计算	1.工作平台搭拆2.桩就位3.桩机移位 4.沉桩5.接桩 6.送桩7.桩头处理
040301002	预制钢筋  混凝土管桩	1.地层类别2.送桩深度、桩长 3.桩外径、壁厚4.桩尖设置及类型 5.混凝土强度等级 6.填充材料种类	m	按设计图示尺寸以桩长(包括桩尖) 计算	1.工作平台搭拆2.桩就位3.桩机移位 4.桩尖安装 5.沉桩6.接桩7.送桩8.桩芯填充 9.桩头处理
040301003	钢管桩	1.地层类别2.送桩深度、桩长 3.材质4.管径、壁厚5.填充材料种类 6.防护材料种类	t	按设计图示尺寸以质量计算	1.工作平台搭拆2.桩就位3.桩机移位 4.沉桩5.接桩 6.送桩7.切割钢管、精割盖帽8.管内取土9.管内填芯、刷防护材料10.余土外运及弃置

续表C.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040301004	泥浆护壁  成孔灌注桩	1.地层类别2.空桩长度、桩长 3.桩径4.混凝土种类、强度等级	m	按设计图示桩长乘以截面尺寸以体 积计算	1.工作平台搭拆2.桩机移位3.护筒埋设  4.成孔、固壁5.混凝土灌注、养护 6.泥浆池制作、拆除，泥浆制作7.截桩头、桩头处理
040301005	沉管灌注桩	1.地层类别2.空桩长度、桩长3.复打长度 4.桩径5.桩尖类型6.混凝土种类、强 度等级		按设计图示桩长 (包括桩尖)乘以桩 的截面面积以体积计算	1.工作平台搭拆 2.桩机移位3.打(沉)拔钢管 4.桩尖安装5.混凝土灌注、养护 6.截桩头、桩头处理
040301006	干作业成孔灌注桩	1.地层类别2.空桩长度、桩长 3 . 桩径4.扩孔直径、高度5.混凝土种类、强 度等级			1.工作平台搭拆 2.桩机移位3.成孔、扩孔4.混凝土灌注、养护 5.截桩头、桩头处理 6.余土外运及弃置
040301007	静钻根植桩	1.地层类别2.空桩长度、桩长3 . 桩外径及扩孔 要求4.水泥强度等级、 水泥浆配比及   用量5.植入桩组合形式6 . 桩身及接头处 防腐处理7.混凝土种类、强 度等级	m	按设计图示尺寸以桩长(包括桩尖) 计算	1.工作平台搭拆 2.桩机移位3.成孔、修孔、扩底  4.桩就位、植桩、送桩 5.浆液制作、桩端、桩周注浆 6.桩芯填充 7.桩头处理8.泥浆、余土外运及 弃置
040301008	钻孔压浆桩	1.地层类别 2.桩长3.钻孔直径4.骨料品种、规格 5.水泥强度等级		按设计图示尺寸以桩长计算	1.钻孔、下注浆管、 投放骨料2.浆液制作、压浆  3.余土外运及弃置

续表C.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040301009	灌注桩后注浆	1.注浆导管材料、 规格2.注浆导管长度 3.单孔注浆量4.水泥强度等级及配合比	孔	按设计图示以注浆孔数量计算	1.注浆导管制作、 安装2.浆液制作、压浆
040301010	声测管	1.材质2.规格、型号	t	按设计图示尺寸以质量计算	1.检测管截断、封头 2.套管制作、焊接3.定位、固定

C.2基坑与边坡支护

C.2.1     基坑与边坡支护工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.2.1   的规定执行。

表C.2.1    基坑与边坡支护(编码：040302)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040302001	圆木桩	I.地层类别 2 . 桩长3 . 材质 4.尾径	根	按设计图示数量计算	1.工作平台搭拆 2.桩机移位3.桩制作、就位 4.桩靴安装5.沉桩
040302002	预制钢筋 混凝土板桩	1.地层类别2.送桩深度、桩长 3.桩截面4.混凝土强度等级	m⁸	按设计图示桩长 (包括桩尖)乘以桩 的截面面积以体积计算	1.工作平台搭拆 2.桩就位3.桩机移位4.沉桩 5.接桩 6.送桩
040302003	地下连续墙	1.地层类别2.导墙类型、截面 3.墙体厚度4.成槽深度5.护壁泥浆种类6.混凝土种类、强度等级  7.接头形式		按设计图示墙体尺寸以体积计算	1.导墙挖填、制作、 安装、拆除2.挖土成槽、固壁、 清底置换3.混凝土灌注、养护 4.接头处理5.泥浆池制作、拆除、泥浆制作
040302004	型钢水泥土搅拌墙	1.深度 2.桩径3 . 水泥掺量及强 度等级4.型钢材质、规格			1.钻机移位 2.钻进3.浆液制作、压浆4.搅拌、成桩 5.型钢插拔6.涌土、泥浆外运及 弃置

续表C.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040302005	咬合灌注桩	1.地层类别 2.桩长3.桩径4.混凝土种类、强度等级	m³	按设计图示桩长乘以截面尺寸以体 积计算	1.桩机移位  2.成孔、固壁3.混凝土灌注、养护 4.套管压拔5.泥浆池制作、拆除、泥浆制作
040302006	锚杆(索)	1.地层类别2.锚杆(索)类型3.钻孔直径、深度 4.杆体材料品种、规格、数量5.浆液种类、强度等级	根	按设计图示以数量计算	1.锚杆(索)施工平台搭设、拆除2.钻孔、浆液制作、 压浆3.锚杆(索)制作、 安装4.张拉锚固、锚头处理
040302007	土钉	1.地层类别2.钻孔直径、深度3.杆体材料品种、规格、数量4.浆液种类、强度等级			1.土钉施工平台搭 设、拆除2.钻孔、浆液制作、 压浆3.土钉制作、安装
040302008	喷射混凝土	1.厚度2.材料种类3.混凝土类别、强 度等级	m²	按设计图示尺寸以面积计算	1.修整边坡2.喷射施工平台搭设、拆除3.钻排水孔、安装排水管4.混凝土制作、喷射、 养护
040302009	地下连续墙墙底注浆	1.注浆导管材料、 规格2.注浆导管长度3 . 注浆材料种类及配合比4.水泥强度等级	m³	按设计图示尺寸以体积计算	1.注浆导管制作、 安装2.浆液制作、压浆
040302010	钢板桩	1.桩长2.规格、型号	t	按设计图示尺寸以质量计算	1.工作平台搭拆 2.桩机位移3.打(拔)钢板桩
040302011	列板	1.材质、规格、型号 2.支护方式	m²	按设计图示尺寸以面积计算	1.列板安装、拆除 2.刷防锈漆

续表C.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040302012	钢板桩  (列板)支撑	1.支撑材质、规格、型号2.围檩材质、规格、型号	t	按设计图示尺寸以质量计算	1.围檩安装、拆除 2.刷防锈漆
040302013	混凝土支撑	混凝土强度等级	m⁸	按设计图示尺寸以体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护
040302014	钢支撑	1.材质、规格、型号 2.探伤3.施加预应力	t	按设计图示尺寸以质量计算	1.支撑及铁件安装、 拆除2.施加预应力 3.探伤4.刷防锈漆

C.3   现浇混凝土构件

C.3.1     现浇混凝土构件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.3.1   的规定执行。

表C.3.1      现浇混凝土构件(编码：040303)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040303001	混凝土垫层	混凝土强度等级	m³	按设计图示尺寸  以混凝土体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护
040303002	混凝土基础	1.混凝土强度等级 2.嵌料(毛石)比例			1.模板制作、安装、 拆除2.混凝土浇捣、养护3.施工缝、沉降缝处理
040303003	混凝土承台	混凝土强度等级
040303004	混凝土墩 (台)帽
040303005	混凝土墩 (台)身
040303006	混凝土支撑梁及横梁
040303007	混凝土墩 (台)盖梁
040303008	混凝土拱桥 拱座
040303009	混凝土拱桥 拱肋

续表C.3.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040303010	混凝土拱上 构件	混凝土强度等级	m³	按设计图示尺寸以混凝土体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护3.施工缝、沉降缝处理
040303011	混凝土箱梁
040303012	混凝土连续板	1.结构形式2.混凝土强度等级
040303013	混凝土板梁
040303014	混凝土板拱	混凝土强度等级
040303015	混凝土挡墙 墙身	1.混凝土强度等级  2 . 泄水孔材料品 种、规格3.滤水层要求 4.沉降缝要求			1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.泄水孔制作、安装 4.滤水层铺筑5.沉降缝
040303016	混凝土挡墙 压顶	1.混凝土强度等级 2.沉降缝要求			1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.沉降缝
040303017	混凝土楼梯	1.结构形式2 . 底板厚度3.混凝土强度等级			1.模板制作、安装、 拆除2.混凝土浇捣、养护
040303018	混凝土防撞护栏	1.断面规格2.混凝土强度等级 3.沉降缝要求	m	按设计图示尺寸以长度计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.沉降缝4.预埋管道安装
040303019	桥面铺装	1.混凝土强度等级 2.沥青品种3.沥青混凝土种类 4.厚度	m²	按设计图示尺寸以面积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护3.沥青混凝土铺装 4.碾压
040303020	混凝土桥头 搭板	混凝土强度等级	m³	按设计图示尺寸以混凝土体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护
040303021	混凝土搭板 枕梁
040303022	混凝土桥塔身
040303023	混凝土连系梁
040303024	混凝土其他 构件	1.名称2.混凝土强度等级

续表C.3.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040303025	钢管拱拱肋混凝土	混凝土强度等级	m⁸	按设计图示尺寸  以混凝土体积计算	混凝土压注
040303026	整体化现浇 混凝土				1.模板制作、安装、 拆除2.混凝土浇捣、养护
040303027	混凝土箱涵	1.混凝土强度等级 2.混凝土抗渗要求 3.防水、接缝要求			1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.施工缝、沉降缝4.防水层铺涂

C.4     预制混凝土构件

C.4.1     预制混凝土构件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.4.1   的规定执行。

表C.4.1预制混凝土构件(编码：040304)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040304001	预制混凝土梁	1.图集、图纸名称 2.混凝土强度等级 3.砂浆种类、强度等级	m⁸	按设计图示尺寸以混凝土体积计算	1.模板制作、安装、 拆除2.钢筋、预应力筋制作、安装3.混凝土浇捣、养护4.构件安装 5.接头灌缝6.砂浆制作、铺筑
040304002	预制混凝土柱
040304003	预制混凝土板
040304004	预制混凝土 盖梁
040304005	预制混凝土 防撞墙	1.图集、图纸名称 2.混凝土强度等级 3.砂浆种类、强度等级4.沉降缝要求			1.模板制作、安装、 拆除2.钢筋、预应力筋制作、安装3.预埋管道安装4.混凝土浇捣、养护 5.构件安装6.接头灌缝7.砂浆制作、铺筑 8.沉降缝

续表C.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040304006	预制混凝土 挡土墙墙身	1.图集、图纸名称 2.混凝土强度等级 3 . 泄水孔材料种类、规格  4.滤水层要求5.沉降缝要求6.砂浆种类、强度等级	m³	按设计图示尺寸  以混凝土体积计算	1.模板制作、安装、 拆除2.钢筋、预应力筋制作、安装3.混凝土浇捣、养护 4.构件安装5.接头灌缝6.泄水孔制作、安装7.滤水层铺设8.砂浆制作、铺筑 9.沉降缝
040304007	预制混凝土 其他构件	1.图集、图纸名称 2.混凝土强度等级 3.砂浆种类、强度等级			1.模板制作、安装、 拆除2.钢筋、预应力筋制作、安装3.混凝土浇捣、养护4.构件安装 5.接头灌缝6.砂浆制作、铺筑

C.5     砌   筑

C.5.1      砌筑工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.5.1    的

规定执行。

表C.5.1砌筑(编码：040305)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040305001	垫层	1.材料品种、规格 2.厚度	m³	按设计图示尺寸以体积计算	垫层铺筑
040305002	干砌块料	1.材料品种、规格 2 . 泄水孔材料品种、规格 3.滤水层要求 4.沉降缝要求			1.砌筑2.砌体勾缝 3.砌体抹面4.泄水孔制作、安装 5.滤层铺设6.沉降缝
040305003	浆砌块料	1.材料品种、规格 2.砂浆种类、强度等级3 . 泄水孔材料品种、规格  4.滤水层要求 5.沉降缝要求
040305004	砖砌体

续表C.5.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040305005	护坡砌体	1.材料品种 2.结构形式 3.厚度4.砂浆种类、强度 等级	m²	按设计图示以坡面面积计算	1.修整边坡 2.砌筑3.砌体勾缝、抹面

C.6    立交箱涵

C.6.1     立交箱涵工程量清单项目设置、项目特征描述的丙容、计量单位及工程量计算规则应按表C.6.1   的规定执行。

表C.6.1  立交箱涵(编码：040306)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040306001	透水管	1.材料品种、规格 2.管道基础形式	m	按设计图示尺寸以长度计算	1.基础铺筑2.管道铺设、安装
040306002	混凝土滑板	1.厚度2.混凝壬强度等级 3.滑板面层处理要求	m	按设计图示尺寸以体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.滑板面层处理
040306003	箱涵底板	1.厚度2.混凝土强度及抗渗等级3.防水层工艺要求			1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.防水层铺涂
040306004	箱涵侧墙				1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.防水砂浆4.防水层铺涂
040306005	箱涵顶板
040306006	箱涵顶进	1.断面规格 2.长度	m	按设计图示尺寸以箱涵的长度计算	1.顶进设备安装、 拆除2.气垫安装、拆除 3.气垫使用4.钢刃角制作、安装、 拆除5.挖土实顶6.土方场内运输7.中继间安装、拆除 8.余方外运及弃置
040306007	箱涵接缝	1.材质2.工艺要求		按设计图示止水带长度计算	接缝安装、施工

C.7      钢  结  构

C.7.1      钢结构工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.7.1 的规定执行。

表C.7.1   钢结构(编码：040307)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040307001	钢箱梁	1.材料品种、规格 2.探伤要求3.防火涂层要求4.补刷油漆品种、 色彩、工艺要求	t	按设计图示尺寸  以质量计算。不扣  除孔眼的质量，不  计算焊条、铆钉、螺 栓等的质量	1.拼装 2.安装 3.探伤4.涂刷防火涂层 5.补刷油漆
040307002	钢板梁
040307003	钢桁梁
040307004	钢拱
040307005	钢结构叠合梁
040307006	其他钢构件
040307007	缆(斜拉)索	1.材料品种、规格 2.直径3.抗拉强度 4.防护方式		按设计图示尺寸以质量计算	1.拉索安装2.张拉、索力调整、 锚固3.防护壳制作、安装
040307008	吊索				1.连接、紧锁件安装 2.安装3.防腐4.防护壳制作、安装
040307009	钢拉杆
040307010	高强螺栓	1.材料种类 2.材料规格	套	按设计图示数量计算	安装

C.8 其  他

C.8.1  其他工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.8.1 的 规定执行。

表C.8.1   其他(编码040308)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040308001	金属栏杆	1.栏杆材质、规格 2.油漆品种、工艺要求	t	按设计图示尺寸以质量计算	栏杆安装
040308002	石材栏杆	1.材料品种、规格 2.工艺要求	m	按设计图示尺寸以长度计算
040308003	橡胶支座	1.材质2.规格、型号 3.形式	个	按设计图示数量计算	支座安装
040308004	钢支座	1.规格、型号 2.形式
040308005	盆式支座	1.材质2.承载力

续表C.8.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040308006	桥梁伸缩装置	1.材料品种2.类别、规格、型号 3.混凝土种类4.混凝土强度等级	m	按设计图示尺寸以长度计算	1.安装2.混凝土浇捣、养护
040308007	隔声屏障	1.材料品种 2.形式	m²	按设计图示尺寸以面积计算	1.安装骨架2.安装隔声屏障板材
040308008	桥面排(泄) 水管	1.材料品种 2.管径	m	按设计图示尺寸以长度计算	进水口、排(泄)水管 安装
040308009	桥面防水层	1.材料品种、规格 2.工艺要求	m°	按设计图示尺寸以面积计算	防水层铺涂

C.9       其  他   规   定

C.9.1      项目特征中的地层类别应按表A.4.3-1    和表A.4.3-2    的规定，并根据岩土工程勘察报告进行描述。

C.9.2      桩基陆上工作平台搭拆工作内容包括在相应的清单项目中，若为水上工作平台搭拆，应按本标 准附录M 措施项目相关项目单独编码列项。

C.9.3      各类混凝土预制构件、金属结构构件以成品考虑，应包括成品购置的一切工作，若使用现场制作，则应包括现场制作所需的所有工作。

C.9.4      当按体积计算混凝土构件的工程量时，不扣除构件内钢筋、螺栓、预埋铁件、张拉孔道和单个面积≤0.3m² 的孔洞所占体积，但应扣除构件内的型钢所占体积。

C.9.5     项自特征中的桩截面、混凝土强度等级、桩类型等可直接用标准图代号或设计桩型进行描述。  C.9.6    打试验桩和打斜桩应按相应项目分别编码列项，并应在项目特征中注明试验桩或斜桩(斜率)。 C.9.7    项目特征中的桩长应包括桩尖，空桩长度=孔深一桩长，孔深为自然地面至设计桩底的深度。  C.9.8      型钢水泥土搅拌墙的工作内容，已包括搭接及套打等重复性施工工作。

C.9.9  干作业成孔灌注桩是指不用泥浆护壁和套管护壁的情况下，用钻机成孔后，下钢筋笼，灌注混凝土的桩，适用于地下水位以上的土层。

C.9.10      打桩方式及成孔方法，若设计图纸有要求的，项目特征中应增加相关描述。

C.9.11      桩基工作内容未含桩基础的承载力检测、桩身完整性检测。

C.9.12      混凝土灌注桩、地下连续墙、咬合灌注桩、喷射混凝土和混凝土支撑的钢筋制作、安装，应按本标准附录J 钢筋工程中相关项目编码列项。

C.9.13  基坑与边坡支护的排桩应按本标准附录C 桥涵工程中相关项目编码列项。

C.9.14  台帽、台盖梁均应包括耳墙、背墙。

C.9.15     支座垫石混凝土应按“混凝土基础”项目编码列项。

C.9.16      整体化现浇混凝土包括铰缝、湿接缝、先简支后连续现浇接头混凝土等。

C.9.17      桥涵施工中如需采用临时支架，可按本标准附录M 中相关项目编号列项。

C.9.18     立交箱涵的顶进工作坑开挖、支撑及降水等可按本标准附录A、附录C 及附录M 中相关项目 编码列项。

C.9.19      箱涵顶进的工作内容未包括被交线路的加固及防护，若需发生可按本标准附录M 中相关项目 编号列项。

C.9.20      隔声屏障用于地面道路时，基础另计。

附录D 隧 道 工 程

D.1     隧道岩石开挖

D.1.1     隧道岩石开挖工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表D.1.1   的规定执行。

表D.1.1隧道岩石开挖(编码040401)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040401001	平洞开挖	1.岩石类别 2.开挖断面	m	按设计图示断面尺寸乘以长度以体 积计算	1.开挖2.施工面排水3.出碴4.弃碴场内堆放、 运输5.弃碴外运及处置
040401002	斜井开挖
040401003	竖井开挖
040401004	地沟开挖	1.断面尺寸 2.岩石类别
040401005	小导管	1.类型2.材料品种 3 . 管径	m	按设计图示尺寸以长度计算	1.制作 2.布眼 3.钻孔 4.安装
040401006	管棚
040401007	注浆	1.浆液种类 2.配合比	m	按设计注浆量以体积计算	1.浆液制作 2.钻孔注浆 3.堵孔
040401008	临时钢架支护	1.部位 2.形式 3.规格	t	按设计图示尺寸以质量计算	1.制作2.安装就位、紧固螺栓3.钢架纵向连接4.拆除、整理、堆方

D.2 岩石隧道衬砌

D.2.1     岩石隧道衬砌工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表D.2.1   的规定执行。

表D.2.1岩石隧道衬砌(编码040402)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040402001	混凝土  仰拱衬砌	1.拱跨径 2.厚度3.混凝土强度及抗渗等级	m³	按设计图示尺寸以体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护
040402002	混凝土  顶拱衬砌

续表D.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040402003	混凝土  边墙衬砌	1.厚度2.混凝土强度及抗渗等级	m⁸	按设计图示尺寸以体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护
040402004	混凝土  竖井衬砌
040402005	混凝土  沟道衬砌	1.断面尺寸2.混凝土强度
040402006	混凝土  明洞衬砌
040402007	拱部喷射混凝土	1.厚度2.混凝土强度及抗渗等级3.掺加材料品种、 用量	m	按设计图示尺寸以面积计算	1.清洗基层  2.混凝土喷射 3.收回弹料4.喷射施工平台搭 设、拆除
040402008	边墙喷射混凝土
040402009	拱圈砌筑	1.断面尺寸2.材料品种、规格 3.砂浆强度等级	m	按设计图示尺寸以体积计算	1.砌筑 2.勾缝 3.抹灰
040402010	边墙砌筑	1.厚度2.材料品种、规格 3.砂浆强度等级
040402011	沟道砌筑	1.断面尺寸2.材料品种、规格 3.砂浆强度等级
040402012	洞门砌筑	1.形状2.材料品种、规格 3.砂浆强度等级
040402013	锚杆	1.直径 2.长度3.锚杆类型4.砂浆强度等级	m	按设计图示尺寸以长度计算	1.钻孔2.锚杆制作、安装 3.压浆
040402014	钢架支护	1.部位 2.形式 3.规格	t	按设计图示尺寸以质量计算	1.制作2.安装就位、紧固螺栓3.钢架纵向连接
040402015	仰拱填充	1.填充材料 2.规格3.强度等级	m⁸	按设计图示回填尺寸以体积计算	1.配料 2.填充

续表D.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040402016	透水管	1.材质 2.规格	m	按设计图示尺寸以长度计算	安装
040402017	沟道盖板	1.材质2.规格尺寸 3.强度等级			制作、安装
040402018	变形缝	1.类别2.材料品种、规格 3.工艺要求
040402019	柔性  防水层	1.材料品种、规格 2.工艺要求	m²	按设计图示尺寸以面积计算	涂、贴、粘、刷防水材料
040402020	刚性  防水层	1.厚度2.材料品种、规格 3.工艺要求			1.配料 2.铺筑

D.3    盾 / 构掘进

D.3.1      盾构掘进工程量清单项目设置、项自特征描述的内容、计量单位及工程量计算规则应按表D.3.1 的规定执行。

表D.3.1        盾构掘进(编码040403)

项目编号	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040403001	盾构掘进	1.直径 2.规格 3.形式4.掘进施工段类别 5.密封舱材料品种	m	按设计图示掘进长度计算	1.掘进2.管片场内运输、 拼装3.密封舱添加材料 4.负环管片拆除5.隧道内管线路铺设、拆除 6.泥浆制作7.土方、废浆外运及 处置
040403002	衬砌壁 后压浆	1.浆液品种 2.配合比	m³	按管片外径和盾 构壳体外径所形成的充填体积计算	1.制浆 2.送浆 3.压浆 4.封堵 5.清洗
040403003	预制钢筋  混凝土管片	1.直径 2.厚度 3.宽度4.混凝土强度及 抗渗等级		按设计图示尺寸以体积计算	1.制作  2.试拼装

续表D.3.1

项目编号	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040403004	管片设置密封条	1.管片直径、宽度、 厚度2.密封条材料 3.密封条规格	环	按设计图示数量计算	1.密封条制作、安装、堆放2.管片粘结面清理、 粘结剂涂刷、自粘性橡胶薄片粘贴
040403005	隧道洞口 柔性接缝环	1.材料 2.规格 3.部位4.混凝土强度及 抗渗等级	m	按设计图示以隧道管片外径周长计算	1.制作、安装临时防 水环板2.制作、安装、拆除临时止水缝3.拆除临时钢环板 4.拆除洞口环管片 5.安装钢环板6.柔性接缝环7.洞口钢筋混凝土 环圈
040403006	管片嵌缝及 封堵	1.直径 2.材料 3.规格	环	按设计图示数量计算	1.管片嵌缝槽表面处理、配料嵌缝 2.管片手孔封堵3.检测
040403007	盾构吊装及吊拆	1.直径2.规格、型号 3.始发方式	项	按项计算	1.盾构机吊装、连 接，水电气管安装、调试、运输2.车架吊装、连接， 水电气管安装、调 试、运输3.附属设备吊装、调试、运输
040403008	盾构机调头				1.钢板、基座铺设 2.盾构拆卸3.盾构调头、平行移运定位  4.盾构拼装5.连接管线，调试
040403009	盾构机  转场运输				1.盾构机安装、拆除 2.车架安装、拆除3.盾构机、车架转场运输4.管线拆除
040403010	盾构基座	1.材质 2.规格 3.部位			1.制作 2.安装 3.拆除

D.4 管节顶升、旁通道

D.4.1     管节顶升、旁通道工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.4.1   的规定执行。

表D.4.1管节顶升、旁通道(编码040404)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040404001	钢筋混凝土顶升管节	1.材质2.混凝土强度及抗渗等级	m³	按设计图示尺寸以体积计算	1.钢模板制作2.混凝土浇捣、养护 3.管节试拼装
040404002	钢筋混凝土复合管片				1.构件制作 2.试拼装3.安装
040404003	钢管片	1.材质2.探伤要求		按设计图示以质 量计算	1.钢管片制作2.试拼装 3.探伤  4.安装
040404004	垂直顶升  设备安、拆	规格、型号	套	按设计图示数量计算	1.基座制作和拆除 2.车架、设备吊装就位3.拆除、堆放
040404005	管节垂直 顶升	1.断面 2.强度 3.材质	m	按设计图示以顶升长度计算	1.管节吊运2.首节顶升3.中间节顶升 4.尾节顶升
040404006	安装止水框、 连系梁	材质	t	按设计图示尺寸以质量计算	制作、安装
040404007	阴极保护装置	1.型号 2.规格	组	按设计图示数量计算	1.恒电位仪安装 2.阳极安装3.阴极安装4.参变电极安装 5.电缆敷设6.接线盒安装
040404008	安装取 、排水头	1.部位 2.尺寸	个		1.顶升口揭顶盖2.取、排水头部安装
040404009	隧道内旁通道开挖	1.土壤类别2.土体加固方式	m³	按设计图示旁通道外轮廓尺寸乘以长度以体积计算	1.土体加固 2.支护3.土方暗挖4.土方、废浆外运及处置

续表D.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040404010	旁通道 混凝土	1.断面2.混凝土强度及抗渗等级	m³	按设计图示旁通道尺寸以混凝土体 积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.洞门接口防水
040404011	隧道内 集水井	1.材料 2.形式	座	按设计图示数量计算	制作、安装
040404012	防爆门	1.形式 2.尺寸	樘		安装

D.5     隧道沉井

D.5.1      隧道沉井工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.5.1 的规定执行。

表D.5.1隧道沉井(编码040405)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040405001	沉井井壁混凝土	1.规格2.混凝土强度及抗渗等级	m³	按设计尺寸以外围井筒混凝王体积计算	1.模板制作、安装、 拆除2.刃脚、框架、井壁  混凝土浇捣、养护
040405002	沉井下沉	1.土壤类别2.平面尺寸3.下沉深度4.减阻材料种类		按下沉深度乘以沉井外壁最大截面 积以体积计算	1.垫木(层)拆除 2.挖土3.沉井下沉4.填充减阻材料5.土方外运及处置
040405003	沉井混凝土封底	混凝土强度及抗渗等级		按设计图示尺寸以体积计算	混凝土封底
040405004	沉井混凝土底板				1.模板制作、安装、 拆除2.混凝土浇捣、养护
040405005	沉井填心	材料			沉井填心
040405006	沉井混凝土墙	混凝土强度及抗渗等级			1.模板制作、安装、 拆除2.混凝土浇捣、养护
040405007	钢封门	1.尺寸 2.材质	项	按项计算	制作、安装、拆除

D.6     混凝土结构

D.6.1      混凝土结构工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表 D.6.1     的规定执行 。

表D.6.1      混凝土结构(编码040406)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040406001	现浇混凝土地梁	混凝土强度及抗渗等级	m	按设计图示尺寸以体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护
040406002	现浇混凝土底板
040406003	现浇混凝土柱
040406004	现浇混凝土墙
040406005	现浇混凝土梁
040406006	现浇混凝土 平台、顶板
040406007	隧道内现浇架空路面	1.厚度2 . 混凝土强度及 抗渗等级
040406008	隧道内现浇其他结构混凝土	1.部位、名称2 . 混凝土强度及 抗渗等级
040406009	预制混凝土  “π”型构件	1.规格、形状2.混凝土强度等级			1.模板制作、安装、 拆除2.钢筋制作、安装3.混凝土浇捣、养护  4.构件安装、连接、抹灰找平
040406010	预制混凝土 “口”型件
040406011	预制  混凝土柱	1.规格2.混凝土强度等级			1.模板制作、安装、 拆除2.钢筋制作、安装3.混凝土浇捣、养护 4.构件安装5.接头处理、套筒灌浆
040406012	预制  混凝土墙				1.模板制作、安装、 拆除2.钢筋制作、安装3.混凝土浇捣、养护 4.构件安装、连接5.接头、接缝处理
040406013	预制混凝土 平台、顶板	1.部位、规格2.混凝土强度等级
040406014	隧道内预制其他结构混凝土
040406015	后浇混凝土	1.部位2.混凝土强度等级			1.模板制作、安装、 拆除2.混凝土浇捣、养护

D.7      沉管隧道

D.7.1      沉管隧道工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.7.1 的规定执行。

表 D.7.1  沉管隧道(编码040407)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040407001	预制沉管底 垫层	1.材料品种、规格 2.厚度	m⁸	按设计图示尺寸以沉管底面积乘以 厚度以体积计算	1.场地平整 2.垫层铺设
040407002	预制沉管钢底板	1.材质 2.厚度	t	按设计图示尺寸以质量计算	钢底板制作、铺设
040407003	预制沉管  混凝土底板	混凝土强度及抗渗等级	m³	按设计图示尺寸以体积计算	1.模板制作、安装、 拆除2.钢筋、钢绞线制作、安装3.混凝土浇捣、温控、养护4.底板预埋注浆管
040407004	预制沉管  混凝土侧墙				1.模板制作、安装、 拆除2.钢筋、钢绞线制作、安装3.混凝土浇捣、温控、养护
040407005	预制沉管  混凝土顶板
040407006	沉管钢壳	1.材料品种、规格2.探伤要求 3.防火要求4.油漆品种、色彩、 工艺要求	t	按设计图示尺寸以质量计算	1.拼装 2.安装 3.探伤4.涂刷防火涂料 5.补刷油漆
040407007	钢壳填充	1.填充材料 2.规格3.强度等级	m³	按设计图示填充尺寸以体积计算	1.配料 2.填充
040407008	压舱混凝土	1.类别、部位2.混凝土强度等级		按设计图示尺寸以体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护
040407009	沉管外壁 防锚层	1.材质品种 2.规格	m²	按设计图示尺寸以面积计算	铺设沉管外壁防锚层

续表D.7.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040407010	鼻托垂直剪力键	材质	t	按设计图示尺寸以质量计算	1.钢剪力键制作 2.钢剪力键安装
040407011	端头钢壳	材质、规格			1.拼装胎架制作2.端头钢壳制作   3.端头钢壳安装、精调4.浇筑过程监测及调节
040407012	端头钢封门	1.材质 2.尺寸			1.端头钢封门制作 2.端头钢封门安装 3.人孔门水密试验 4.端头钢封门拆除
040407013	沉管浮运临时供电系统	规格	项	按项计算	1.发电机安装、拆除2.配电箱安装、拆除  3.电缆安装、拆除 4.灯具安装、拆除
040407014	沉管浮运临时供排水系统				1.泵阀安装、拆除 2.管路安装、拆除
040407015	沉管浮运临时通风系统				1.进排风机安装、 拆除2.风管路安装、拆除
040407016	航道疏浚	1.河床土质 2.工况等级 3.疏浚深度	m³	按河床原断面与 管段浮运时设计断面之差以体积计算	1.挖泥船开收工2.航道疏浚挖泥3.土方驳运、卸泥
040407017	沉管河床 基槽开挖	1.河床土质 2.工况等级 3.挖土深度		按河床原断面与 槽设计断面之差以体积计算	1.挖泥船开收工2.沉管基槽挖泥3.沉管基槽清淤4.土方驳运、卸泥
040407018	钢筋混凝土块沉石	1.工况等级 2.沉石深度		按设计图示尺寸以体积计算	1.预制钢筋混凝土块 2.装船、驳运、定位沉石3.水下铺平石块
040407019	基槽抛铺碎石	1.工况等级 2.石料厚度 3.沉石深度			1.石料装运2.定位抛石、水下铺 平石块

续表D.7.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040407020	沉管管节 浮运	1.单节管节质量 2.始、终点位置	节	按设计图示数量计算	1.干坞放水2.管节起浮定位3.管节浮运4.压载水箱等管内钢结构制作、安装、拆除、回收5.舾装件制作、安装、 拆除、回收
040407021	管节沉放 连接	1.单节管节质量 2.管段下沉深度			1.管节定位 2.沉放对接 3.沉管锁固 4.船管分离
040407022	砂肋软体 排覆盖	1.材料品种 2.规格	m²	按设计图示尺寸以沉管顶面积加侧 面外表面积计算	水下覆盖软体排
040407023	沉管水下压石	I.材料品种 2.规格	m⁸	按设计图示尺寸以顶、侧压石的体积计算	1.装石船开收工  2.定位抛石、卸石 3.水下铺石
040407024	沉管接缝处理	1.接缝连接形式 2.接缝长度	条	按设计图示数量计算	1.安装止水带2.压水试验3.制作、安装保护钢板4.注浆管制作、安装、 压浆
040407025	沉管底部压浆固封充填	1.压浆材料 2.压浆要求	m³	按设计要求注浆量以体积计算	1.制浆2.管底压浆 3.封孔
040407026	最终接头	接头连接形式	个	按设计图示数量计算	接头制作、安装

D.8  其 他 规 定

D.8.1      本章清单项目未列的砌筑构筑物，应按本标准附录C 桥涵工程中相关项目编码列项。

D.8.2      盾构掘进施工分为始发、掘进和接收阶段。盾构掘进计算长度指从出洞井内壁到接受井内壁 的盾构掘进长度。

D.8.3      沉井垫层应按本标准附录C 桥涵工程中相关项目编码列项。

D.8.4      隧道洞内道路路面铺装应按本标准附录B 道路工程相关项目编码列项。

D.8.5      隧道内其他结构混凝土包括楼梯、电缆沟、车道侧石等。

D.8.6      垫层、基础应按本标准附录C 桥涵工程相关项目编码列项。

D.8.7   隧道内衬弓形底板、侧墙、支承墙应按本附录混凝土底板、混凝土墙的相关项目编码列项。

D.8.8      隧道洞身开挖工程量计算规则中设计图示断面指成洞断面加衬砌断面的设计净断面，不计允 许超挖值及预留变形量。

附录E    管 网 工 程

E.1    管道铺设

E.1.1      管道铺设工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.1.1 的规定执行。

表 E.1.1管道铺设(编码：040501)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040501001	混凝土管	1.垫层材质及厚度 2.基础材质、形式及厚度3.混凝土强度等级 4.管道规格、等级 5.连接形式6.铺设深度7.管道检验及试 验要求8.防腐要求	m	按设计图示中心  线长度计算，不扣除管道附属构筑  物、管件及阀门等所占长度	1.垫层、基础铺筑及 养护2.模板制作、安装拆除3.混凝土浇捣、养护 4.预制管枕安装5.管道铺设、接口连接6.管道检验及试验 7.防腐
040501002	复合管	1.垫层、基础材质及厚度2.管座材质及规格3.管道规格 4.连接形式 5.铺设深度6.混凝土强度等级 7.管道检验及试验要求  8.防腐要求
040501003	钢管	1.垫层、基础材质及厚度2.材质及规格 3.连接形式4.铺设深度5.管道检验及试验要求6.防腐要求			1.垫层、基础铺筑及 养护2.模板制作、安装、 拆除3.混凝土浇捣、养护 4.管道铺设5.管道检验及试验 6.防腐
040501004	铸铁管

续表E.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040501005	塑料管	1.垫层、基础材质及厚度2.材质及规格 3.连接形式4.铺设深度5.管道检验及试验要求	m	按设计图示中心线长度计算，不扣除管道附属构筑物、管件及阀门等  所占长度	1.垫层、基础铺筑及 养护2.模板制作、安装、 拆除3.混凝土浇捣、养护 4.管道铺设5.管道检验及试验
040501006	直埋式预制保温管	1.垫层材质及厚度 2.材质及规格3.连接形式4.接口保温材料 5.铺设深度6.介质7.管道检验及试 验要求			1.垫层铺筑及养护 2.管道铺设3.接口处保温4.管道检验及试验
040501007	管道架空跨越	1.管道架设跨度  2.管道材质及规格 3.连接形式4.管道检验及试 验要求5.防腐、保温要求			1.管道架设2.管道检验及试验 3.防腐、保温
040501008	隧道(沟、管) 内管道	1.基础材质及厚度2.混凝土强度等级3.材质及规格4.连接形式5.管道检验及试验要求6.防腐、保温要求		按设计图示中心线长度计算，不扣 除附属构筑物、管件及阀门等所占长度	1.基础铺筑、养护2.模板制作、安装、拆除3.混凝土浇捣、养护 4.管道铺设5.管道检测及试验 6.防腐、保温
040501009	水平定向 钻进管道	1.地层类别2.材质及规格3.一次成孔长度 4.连接形式5.泥浆要求6.管道检验及试验要求		按设计图示中心线长度计算	1.设备安装、拆除2.定位、成孔 3.管道接口  4.拉管5.纠偏、监测6.泥浆制作、注浆 7.泥浆外运及处置 8.管道检测及试验 9.防腐
040501010	夯管	1.地层类别2.材质及规格3.一次夯管长度 4.连接形式5.管道检验及试验要求		按设计图示以长度计算	1.设备安装、拆除2.定位、夯管 3.管道接口4.纠偏、检测5.管道检测及试验 6.防腐

续表E.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040501011	顶管工作井(坑)	1.地层类别2.顶管工作井(坑) 平面尺寸及深度3.垫层、基础材质及厚度4.混凝土强度等级	座	按顶管工作井 (坑)数量计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护
040501012	顶管	1.地层类别2.洞口处理要求3.管道材质及规格 4.管道接口形式5.触变泥浆要求 6.泥浆置换要求 7.洞口止水要求 8.管道检验及试验要求  9.防腐要求	m	按设计图示顶管长度计算	1.洞口处理2.顶管设备、附属设  施及工作台安装、 拆除3.顶管设备、附属设 施调向4.管道顶进、接口5.中继间、工具管及 附属设备安装、 拆除6.管内挖、运土及土 方提升7.纠偏、监测8.触变泥浆制作、 注浆9.泥浆置换  10.洞口止水11.管道检测及试验 12.防腐13.土方、泥浆外运 及处置
040501013	土体注浆加固	1.地层类别2.加固填充材料 3.加固方式4.加固深度	m³	按设计图示加固土体体积计算	打孔、调浆、灌注
040501014	新旧管连接	1.材质及规格 2.连接方式	处	按设计图示数量计算	1.切管 2.钻孔 3.连接
040501015	临时放水管线	1.材质及规格 2.铺设深度3.连接形式	项	按项计算	1.管线铺设、拆除 2.抽水

续表E.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040501016	砌体方沟	1.断面规格2.垫层、基础材质及厚度3.砌筑材料品种、 规格、强度等级4.混凝土强度等级5.砂浆强度等级6.勾缝、抹面要求7.伸缩缝(沉降缝) 要求8.盖板材质及规格9.防渗、防水、防 腐要求	m	按设计图示以延长米计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.砌筑4.勾缝、抹面 5.盖板安装6.防水、止水 7.防腐
040501017	混凝土方沟	1.断面规格2.垫层、基础材质及厚度3.混凝土强度等级4.伸缩缝(沉降缝) 要求5.盖板材质、规格6.防渗、防水、防 腐要求			1.模板制作、安装、 拆除2.混凝土浇捣、养护3.盖板安装4.防水、止水 5.防腐
040501018	模块化方沟	1.断面规格2.垫层、基础材质及厚度3.模块材质及规格4.混凝土强度等级5.勾缝、抹面要求6.伸缩缝(沉降缝) 要求7.盖板材质、规格8.防渗、防水、防 腐要求			1.模板制作、安装、 拆除2.混凝土浇捣、养护3.模块安装4.盖板安装5.防水、止水 6.防腐
040501019	砌体渠道	1.断面规格2.垫层、基础材质及厚度3.砌筑材料品种、 规格、强度等级4.混凝土强度等级 5.砂浆强度等级6.勾缝、抹面要求 7.伸缩缝(沉降缝)要求8.防渗、防水、防腐要求9.压顶材质及厚度			1.模板制作、安装、 拆除2.混凝土浇捣、养护3.渠道砌筑4.勾缝、抹面 5.盖板安装6.防水、止水 7.防腐

续表E.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040501020	混凝土渠道	1.断面规格2.垫层、基础材质及厚度3.混凝土强度等级4.伸缩缝(沉降缝) 要求5.防渗、防水、防 腐要求	m	按设计图示以延长米计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.防水、止水4.防腐
040501021	警示(示踪) 带铺设	规格		按铺设长度以延长米计算	铺设
040501022	警示桩 、警示牌	1.类型2.材料品种3.规格、型号	个	按设计图示数量计算	制作、安装
040501023	封闭式钻孔连接	不停输连接新旧管	处		1.安装特制四通2.安拆夹板阀、钻孔机、封堵机 3.封堵4.连接新管、通气 5.试压、检验
040501024	安装连接器连接	1.母管材质及口径2 . 开孔口径及新 管材质			1.安装连接器 2.钻孔3.连接新管、通气 4.试压、检验
040501025	旧管道  内穿芯管	1.旧管道材质及规格2.芯管材质及规格	m	按设计图示长度计算	1.断管2.管内探测  3.清通器清通 4.回拖管道5.试压、检验
040501026	引入管	1.地下引入管 2.大弯管3.出土立管	根	按设计图示数量计算	1.清理管基2.引入管安装 3.试压

E.2    管件、阀门及附件安装

E.2.1     管件、阀门及附件安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.2.1   的规定执行。

表 E.2.1  管件、阀门及附件安装(编码：040502)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040502001	铸铁管管件	1.种类2.材质及规格 3.连接形式4.防腐要求	个	按设计图示数量计算	1.安装 2.防腐
040502002	钢管管件
040502003	塑料管管件	1.种类2.材质及规格 3.连接形式			安装
040502004	转换件
040502005	阀门
040502006	法兰	1.材质及规格 2.形式	副
040502007	盲堵板	1.材质及规格 2.连接形式	个
040502008	套管	1.材质及规格 2.形式3.管内填料材质
040502009	水表	1.种类 2.规格
040502010	消火栓	1.种类  2 . 规格3.附件材质、规格	套	按设计图示数量计算	1.消火栓安装 2.附件安装
040502011	补偿器	1.种类 2.规格	个		安装
040502012	除污器	规格	套
040502013	凝水缸	1.材料品种 2.规格3.型号	组
040502014	调压器	1.种类 2.规格 3.型号
040502015	过滤器
040502016	分离器
040502017	安全水封	规格
040502018	检漏(水)管
040502019	热力管管件	1.种类2.材质及规格3.接口保温材料 4.介质	个		1.安装2.接口处保温

E.3支墩、支架制作及安装

E.3.1     支墩、支架制作及安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.3.1    的规定执行。

表E.3.1      支墩、支架制作及安装(编码：040503)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040503001	砌筑支墩	1.垫层材质、厚度2.混凝土强度等级3.砌筑材料、规格、强度等级4.砂浆强度等级	m⁸	按设计图示尺寸以体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护 3 . 砌筑4.勾缝、抹面
040503002	现浇混凝土 支墩	1.垫层材质、厚度 2.混凝土强度等级			1.模板制作、安装、 拆除2.混凝土浇捣、养护
040503003	预制混凝土 支墩	1.垫层材质、厚度 2.混凝土强度等级 3.钢筋种类、规格			1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.钢筋制作、安装4.预制混凝土支墩安装
040503004	金属支、吊架	1.种类2.支、吊架材质 3.支、吊架形式4 . 预埋件材质及 规格5.除锈、防腐要求	t	按设计图示金属支、吊架质量计算	1.支、吊架制作、安装2.除锈、防腐

E.4  管道附属构筑物

E.4.1    管道附属构筑物工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.4.1   的规定执行。

表E.4.1管道附属构筑物(编码：040504)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040504001	砌筑井	1.种类、规格2.垫层、基础材质及厚度3.砌筑材料品种、规格、强度等级 4.勾缝、抹面要求 5.砂浆强度等级6.混凝土强度等级 7.盖板材质、规格 8.井筒、井盖、井圈材质及规格9 . 防坠装置品种及规格10.踏步材质、规格11.防渗、防水、防腐要求	座	按设计图示数量计算	1.垫层铺筑2.模板制作、安装、 拆除3.混凝土浇捣、养护 4.砌筑、勾缝、抹面 5.井筒、井圈、井盖安装6.盖板安装7.防坠装置安装8.踏步安装9.防水、止水 10.防腐

续表E.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040504002	现浇混凝土井	1.种类 2.规格3.垫层、基础材质及厚度4.混凝土强度等级5.盖板材质、规格6.井筒、井盖、井圈材质及规格7 . 防坠装置品种 及规格8.踏步材质、规格9.防渗、防水、防 腐要求	座	按设计图示数量计算	1.垫层铺筑2.模板制作、安装、 拆除3.混凝土浇捣、养护4.井筒、井圈、井盖安装5.盖板安装6.防坠装置安装 7.踏步安装8.防水、止水 9.防腐
040504003	成品井	1.材质及规格2.垫层、基础材质及厚度3.井筒、井盖、井圈材质及规格4 . 防坠装置品种 及规格5.混凝土强度等级6.砂浆等级 7.防腐要求			1.垫层铺筑2.模板制作、安装、 拆除3.混凝土浇捣、养护4.检查井安装5.井筒、井圈、井盖 安装6.防坠装置安装 7.防腐
040504004	模块化井	1.种类、规格2.垫层、基础材质及厚度3.模块材质及规格4.混凝土强度等级5.盖板材质、规格6.井筒、井盖、井圈材质及规格7 . 防坠装置品种 及规格8.踏步材质、规格9.防渗、防水、防 腐要求			1.垫层铺筑2.模板制作、安装、 拆除3.混凝土浇捣、养护 4.模块化安装5.井筒、井圈、井盖 安装6.盖板安装7.防坠装置安装8.踏步安装9.防水、止水 10.防腐
040504005	砖砌井筒	1.井筒规格2.砌筑材料品种、 规格3.砌筑、勾缝、抹面要求4.砂浆强度等级5.踏步材质、规格 6.防渗、防水要求	个	按设计图示数量计算	1.砌筑、勾缝、抹面 2.踏步安装

续表E.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040504006	预制混凝土 井筒	1.井筒规格2.混凝土强度等级 3.钢筋种类、规格 4.踏步规格	个	按设计图示数量计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.钢筋制作、安装4.预制混凝土井筒安装5.踏步安装
040504007	砌筑出水口	1.出水口规格2.垫层、基础材质及厚度3.砌筑材料品种、 规格4.砌筑、勾缝、抹面要求5.砂浆强度等级	座		1.垫层铺筑2.模板制作、安装、 拆除3.混凝土浇捣、养护 4.砌筑、勾缝、抹面
040504008	混凝土出水口	1.垫层、基础材质及厚度2.混凝土强度等级 3.尺寸			1.垫层铺筑2.模板制作、安装、 拆除3.混凝土浇捣、养护
040504009	整体化粪池	1.材质2.型号、规格 3.尺寸			安装
040504010	雨水口	1.雨水口规格2 . 雨水算子及圈  口材质、型号、 规格3.垫层、基础材质及厚度4.混凝土强度等级5.材料品种、规格6 . 砂浆强度等级 及配合比7.拦截装置材质、 型号、规格8.防臭装置材质、 型号、规格			1.垫层铺筑2.模板制作、安装、 拆除3.混凝土浇捣、养护 4.砌筑、勾缝、抹面 5.雨水篦子安装6.拦截装置安装 7.防臭装置安装

E.5 其 他 规 定

E.5.1     阴极保护及牺牲阳极应按现行国家标准《通用安装工程工程量计算标准》GB/T    50856附录M 刷油、防腐蚀、绝热工程中相关项目编码列项。

E.5.2     高压管道、不锈钢管及其管件和阀门安装、管道焊缝无损探伤应按现行国家标准《通用安装工程工程量计算标准》GB/T   50856附录H 工业管道中相关项目编码列项。

E.5.3      管道检验及试验要求应按各专业的施工验收规范及设计要求，对已完管道工程进行的管道吹 扫、冲洗消毒、强度试验、严密性试验、闭水试验等内容进行描述。

E.5.4 燃气管道气体置换包含在相应管道工程中。

E.5.5      阀门电动机需单独安装，应按现行国家标准《通用安装工程工程量计算标准》GB/T    50856附录 K 给排水、采暖、燃气工程中相关项目编码列项。

E.5.6     雨水口连接管应按本附录E.1   管道铺设中相关项目编码列项。

E.5.7     管道架空跨越铺设的支架制作、安装应按本附录E.3   支架制作及安装中相关项目编码列项。

E.5.8      管道铺设项目中的做法如为标准设计，也可在项目特征中标注标准图集号。

E.5.9     凝水井应按本附录E.4   管道附属构筑物中相关项目编码列项。

附录F    水处理工程

F.1    水处理构筑物

F.1.1    水处理构筑物工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表F.1.1   的规定执行。

表F.1.1      水处理构筑物(编码：040601)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040601001	现浇混凝土沉井井壁及隔墙	1.混凝土强度等级 2.抗渗要求3.断面尺寸	m³	按设计图示尺寸以体积计算	1.垫木铺设2.模板制作、安装、 拆除3.混凝土浇捣、养护 4.预留孔封口
040601002	沉井下沉	1.地层类别2.平面尺寸3.下沉深度4.减阻材料种类		按下沉深度乘以沉井外壁最大截面 积以体积计算	1.垫木(层)拆除 2.挖土3.沉井下沉4.填充减阻材料5.土方外运及处置
040601003	沉井混凝土底板	1.混凝土强度等级 2.抗渗要求		按设计图示尺寸以体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护
040601004	沉井内地下混凝土结构	1.种类2.混凝土强度等级 3.抗渗要求
040601005	沉井混凝土顶板	1.混凝土强度等级 2.抗渗要求
040601006	现浇混凝土池底
040601007	现浇混凝土 池壁(隔墙)
040601008	现浇混凝土池柱
040601009	现浇混凝土池梁
040601010	现浇混凝土池盖板

续表F.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040601011	现浇混凝土板	1.名称、规格2.混凝土强度等级及抗渗要求	m³	按设计图示尺寸以体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护
040601012	填充混凝土	1.规格2.混凝土强度等级
040601013	混凝土传力带
040601014	混凝土围檩
040601015	池槽	1.混凝土强度等级 2.抗渗要求3.池槽断面尺寸	m	按设计图示尺寸以长度计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.其他材料铺设
040601016	砌筑导  流壁、筒	1.砌体材料、规格 2.断面尺寸3.砌筑、勾缝、抹面砂浆强度等级	m³	按设计图示尺寸以体积计算	1.砌筑 2.抹面 3.勾缝
040601017	混凝土导流壁、筒	1.结构形式 2.抗渗要求 3.断面尺寸4.混凝土强度等级			1.模板制作、安装、 拆除2.混凝土浇捣、养护
040601018	混凝土楼梯	1.结构形式2 . 底板厚度3.混凝土强度等级
040601019	金属扶梯、 栏杆	1.材质 2.规格3.防腐刷油材质、 做法	t	按设计图示尺寸以质量计算	1.制作、安装2.除锈、防腐、刷油
040601020	其他现浇  混凝土构件	1.构件名称2.混凝土强度等级	m³	按设计图示尺寸以体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护
040601021	预制  混凝土板	1.图集、图纸名称 2.混凝土强度等级 3.抗渗要求4.钢筋种类、规格			1.模板制作、安装、 拆除2.混凝土浇捣、养护 3.钢筋制作、安装4.构件安装5.接头灌浆 6.砂浆制作
040601022	预制  混凝土槽
040601023	预制混凝土支墩
040601024	其他预制 混凝土构件
040601025	滤板	1.材质 2.规格 3.厚度	m²	按设计图示尺寸以面积计算	1.制作 2.安装
040601026	折板
040601027	壁板

续表F.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040601028	尼龙网板	1.材料品种 2.材料规格	m²	按设计图示尺寸以面积计算	1.制作 2.安装
040601029	池槽盖板	1.材质 2.规格			安装
040601030	刚性防水	1.工艺要求2.材料品种、规格 3.厚度			1.配料 2.铺筑
040601031	柔性防水				涂、贴、粘、刷防水材料
040601032	变形缝	1.类别2.材料品种、规格 3.工艺要求	m	按设计图示以长度计算	1.安装 2.嵌缝 3.密封
040601033	井、池渗漏试验	1.构筑物名称 2.试验方法	m³	按设计图示储水尺寸以体积计算	渗漏试验

F.2 水处理设备

F.2.1     水处理设备工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.2.1    的规定执行。

表F.2.1  水处理设备(编号：040602)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040602001	格栅	1.材质2.防腐材料 3.规格	套	按设计图示数量计算	1.防腐 2.安装
040602002	格栅除污机	1.类型 2.材质3.规格、型号4.参数	台		1.安装2.无负荷试运转
040602003	滤网清污机
040602004	压榨机
040602005	压榨运输一体机
040602006	刮砂机
040602007	吸砂机
040602008	刮泥机
040602009	吸泥机
040602010	刮吸泥机
040602011	撇渣机
040602012	砂(泥) 水分离器
040602013	曝气机
040602014	曝气器		个

续表F.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040602015	布气管	1.材质 2.直径	m	按设计图示以长度计算	1.钻孔 2.安装
040602016	笔水器	1.类型 2.材质3.规格、型号4.参数	套	按设计图示以数量计算	1.安装2.无负荷试运转
040602017	生物转盘
040602018	搅拌机		台
040602019	推进器
040602020	搅拌器
040602021	加药设备		套
040602022	加药制备装置
040602023	加氯机
040602024	氯吸收装置
040602025	空气压缩机
040602026	水射器	1.材质2.公称直径	个
040602027	管式混合器
040602028	冲洗装置	1.类型 2.材质3.规格、型号 4.参数	套
040602029	污泥脱水机
040602030	污泥浓缩机
040602031	污泥浓缩  脱水一体机
040602032	污泥输送机
040602033	污泥切割机
040602034	闸门	1.类型 2.材质 3.形式4.规格、型号	座		1.安装 2.调试
040602035	旋转门
040602036	堰门
040602037	拍门
040602038	启闭机		台		1.安装2.操纵装置安装 3.调试
040602039	升杆式  铸铁泥阀	公称直径	座
040602040	平底盖闸
040602041	集水槽	1.材质 2.厚度 3.形式4.防腐材料	m²	按设计图示尺寸以展开面积计算	1.制作 2.安装
040602042	堰板
040602043	斜板	1.材料品种 2.厚度3.安装角度			安装
040602044	斜管	1.斜管材料品种 2.斜管规格3.安装角度	m	按设计图示以长度计算

续表F.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040602045	滤料	1.品种 2.规格	m³	按设计图示尺寸以体积计算	铺设
040602046	承托层	1.材质 2.规格			安装
040602047	紫外线消毒 设备	1.类型 2.材质3.规格、型号 4.参数	套	以集成的系统为单位，按设计图示 数量计算	1.安装2.无负荷试运转
040602048	臭氧消毒设备
040602049	除臭设备
040602050	膜处理设备
040602051	在线水质 检测设备			按设计图示数量计算
040602052	一体化污水处理设备	1.处理规模 2.进水水质 3.出水水质 4.处理工艺 5.处理流程		以集成的系统为单位，按设计图示数量计算	1.安装2.无负荷试运转
040602053	一体化泵站	1.提升对象 2.泵站规模3.泵站平面尺寸4.提升高度 5.格栅类型 6. 自控要求			1.泵井安装 2.设备安装3.无负荷试运转

F.3 其他规定

F.3.1     水处理工程中建筑物应按现行国家标准《房屋建筑与装饰工程工程量计算标准》GB/T    50854中相关项目编码列项，园林绿化项目应按现行国家标准《园林绿化工程工程量计算标准》GB/T    50858中相关项目编码列项。

F.3.2     本章设备安装工程只列了水处理工程专用设备的项目，各类仪表、泵、阀门等标准、定型设备应 按现行国家标准《通用安装工程工程量计算标准》GB/T    50856中相关项目编码列项。

F.3.3      沉井混凝土地梁工程量应并入底板内计算。

F.3.4     各类垫层应按本标准附录C 桥涵工程相关项目编码列项。

附录G 生活垃圾处理工程

G.1    垃圾卫生填埋

G.1.1     垃圾卫生填埋工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表G.1.1   的规定执行。

表G.1.1垃圾卫生填埋(编号：040701)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040701001	基地整理	1.坡度2.压实度	m²	按设计图示尺寸以面积计算	1.找坡、平整 2.压实
040701002	浆砌石坝	1.土石种类、密实度2.砌筑形式、砂浆强度等级3.断面尺寸	m³	按设计图示尺寸以体积计算	1.清理基层 2.配拌砂浆3.砌筑、勾缝 4.沉降缝5.养护
040701003	碾压式  (黏)土坝	1 . 土石种类、密 实度2.碾压方式 3.断面尺寸		按设计图示尺寸以体积计算	摊铺、夯实、碾压、整形、修坡、检测
040701004	混凝土坝	1.混凝土强度等级 2.砂浆强度等级3.断面尺寸		按设计图示尺寸以体积计算	1.模板制作、安装、 拆除2.分仓、接缝面铺 砂浆3.混凝土浇捣、养护 4.沉降缝
040701005	压实黏土防渗层	1.厚度2.压实度3.渗透系数	m²	按设计图示尺寸以面积计算	1.填筑、平整 2.压实
040701006	钠基膨润土防水毯敷设	1.材料品种 2.材料规格3.连(搭)接方式			裁剪、铺设、搭接
040701007	土工合成材料敷设
040701008	防渗膜 保护层	1.保护层类型、 做法2.保护层材料名 称规格3.厚度			1.土装袋2.铺设或铺筑 3.袋装土放置

续表G.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040701009	帷幕灌浆垂直防渗	1.地质参数2.钻孔孔径、深度、 间距3.水泥浆配比	m	按设计图示尺寸以长度计算	1.钻孔2 . 清孔3.压力注浆 4.压水试验
040701010	导流层	1.材料名称 2.材料品种 3.材料规格4.导流层厚度或 断面尺寸	m³	按设计图示尺寸以体积计算	铺筑
040701011	高密度聚  乙烯(HDPE)管道敷设	1.材质、规格、型号 2.直径、壁厚3.穿孔尺寸、间距 4.连接方式	m	按设计图示尺寸以长度计算	1.铺设 2.连接3.管件安装
040701012	盲沟填筑	1.材质、规格2.垫层、粒料规格 3.断面尺寸4.外层包裹材料 性能指标			1.垫层、粒料铺筑 2.管材铺设、连接3.粒料填充4.外层材料包裹
040701013	导气石笼井	1.石笼直径 2.石料粒径3.导气管材质、 规格4.反滤层材料5.外层包裹材料性能指标			1.外层材料包裹 2.导气管铺设3.井筒安装4.石料填充
040701014	调节池浮盖	1.材质、规格 2.锚固方式3.厚度4.浮动系统方式	m²	按设计图示尺寸以面积计算	1.浮动膜安装2.布置重力压管 3.四周锚固4.成孔、成井设置
040701015	填埋气体处理系统	1.基座形式、材质、规格、强度等级2.燃烧系统类型、 参数	套	按设计图示数量计算	1.混凝土浇捣、养护 2.安装3.调试

续表G.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040701016	地下水 监测井	1.钻孔孔径、深度 2.监测井材料、直径、壁厚、连接方式3.滤料材质	套	按设计图示数量计算	1.钻孔2.井筒安装 3.填充滤料
040701017	封场覆盖	1.压实度2.边坡坡度 3.植被类型	m²	按设计图示尺寸以面积计算	1.挖、填及找坡2.边坡整形 3.压实4.土层铺设 5.护坡
040701018	防飞散网	1.材质、规格2.材料性能指标			安装
040701019	渗滤液  处理设备	1.类型、材质 2.规格、型号 3.参数	套	按设计图示以数量计算	1.安装 2.调试
040701020	渗滤液导排井
040701021	地下水导排井
040701022	垃圾压缩设备	1.压缩形式2.规格、型号 3.功率	台

G.2    垃圾焚烧及其辅助设备安装

G.2.1     垃圾焚烧及其辅助设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计 算规则应按表G.2.1   的规定执行。

表G.2.1垃圾焚烧及其辅助设备安装(编号：040702)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040702001	汽车衡	1.名称 2.型号 3.规格 4.精度	台	按设计图示数量计算	1.本体安装 2.调试
040702002	计量斗	1.名称  2.型号  3.规格  4 . 容积

续表G.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040702003	垃圾破碎机	1.类型2.规格、型号 3.参数	台	按设计图示数量计算	1.本体安装 2.调试
040702004	垃圾卸料门	1.洞口面积 2.材质3. 自动开关装置	m²	按设计图示尺寸以面积计算
040702005	垃圾抓斗起重机	1.型号 2.规格3.跨度、高度 4.抓斗容量5. 自动称重、控制 系统要求	台	按设计图示数量计算
040702006	抓斗吊检查孔密封门	1.型号 2.规格	件		本体安装
040702007	渗沥液泵	1.名称 2.型号 3.规格 4.材质 5.质量	台		1.本体安装 2.调试
040702008	渗沥液输送 处理	1.名称2.工艺类型3.型号 4.规格5.附属设备参数	套		1.预处理系统安装  2.厌氧反应器(UBF)或升流式厌氧污泥反应床(UASB) 系统安装3.外置式膜生化反应器(MBR)系统 安装4.纳米膜(NF)/反渗透(RO)系统 安装5.物料高浓缩系统 (MTRO/DTRO)安装6.配套辅助系统等安装7.系统调试
040702009	原液罐	1.名称 2.型号 3.规格 4.容积 5.质量	台		本体安装

续表G.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040702010	焚烧炉	1.类型 2.型号 3.规格4.处理能力 5.级数	套	按设计图示数量计算	1.焚烧炉体安装 2.给料机安装3.炉排安装4.吸收器安装5.密封板等金属结构件安装6.调试
040702011	液压装置	1.名称 2.型号 3.规格			1.液压装置安装2.液压控制系统安装 3.调试
040702012	燃烧器		台		1.本体安装 2.调试
040702013	燃油储罐	1.名称 2.材质 3.型号 4.规格 5.容积 6.质量			本体安装
040702014	油过滤器	1 . 名称 2.型号  3.规格4.连接方式
040702015	阻火呼吸阀		个
040702016	混炼机	1.名称 2.型号 3.规格 4.功率 5.质量	台		1.本体安装 2.调试
040702017	吹灰(器) 装置	1.名称 2.型号 3.规格4.喷嘴数量	套
040702018	烟道排灰机	1.名称 2.型号 3.规格 4.出力5.附件规格	台
040702019	除渣装置	1.名称 2.型号 3.规格	套

续表G.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040702020	换热器	1.名称2.型号3.规格4.结构形式	台	按设计图示数量计算	1.本体安装 2.调试
040702021	烟气酸性污 染物去除净化处理设备	1.类型2.规格、型号 3.处理能力4.参数	套
040702022	加药装置	1.名称 2.型号 3.规格 4.容积 5.功率	台
040702023	布袋除尘 设备	1.名称 2.型号 3.规格	套
040702024	干灰散装机	1.名称 2.型号 3.规格 4.功率 5.质量	台
040702025	除二恶英 装置	1.名称2.工艺类型3.型号 4.规格5.附属设备参数
040702026	除臭装置	1.类型2.规格、型号 3.处理能力4.参数	套		1.本体安装2.附件、支架安装 3.调试
040702027	计量设备	规格、型号	台		1.本体安装 2.校验
040702028	车辆感应器	1.尺寸 2.材质3. 自动开关装置	m²	按设计图示尺寸以面积计算	1.安装 2.调试
040702029	自动感应 洗车装置	1.名称 2.型号 3.规格	套	按设计图示数量计算	1.本体安装 2.调试

G.3      其  他  规  定

G.3.1      垃圾处理工程中建筑物、园林绿化等应按相关专业计量标准清单项目编码列项。

G.3.2      垃圾压缩设备安装，适用于移动式垃圾收集压缩设备、后上料式垃圾压缩设备、垂直升降式垃圾压缩设备、地埋举升式垃圾压缩设备安装；垃圾破碎机安装，适用于电动双轴破碎机、液压双轴破碎机、大件垃圾破碎机安装；除臭装置设备安装适用于活性炭吸附器、紫外线除臭器、生物除臭设备、化学 除臭设备、除臭剂喷雾系统安装。

G.3.3     燃烧器包含：点火燃烧器、辅助燃烧器、沼气燃烧器等。换热器包含： 一次风蒸汽空气预热器、 再循环烟气加热器等。加药装置包含：磷酸盐加药装置、加氨装置等。

G.3.4      本章设备安装工程只列了垃圾处理、除尘装置、除渣设备、飞灰固化专用设备的项目，其余如发 电设备及各类风机、余热锅炉、空气预热器、发电或供热等设施、仪表、泵、阀门等标准、定型设备等应按现行国家标准《通用安装工程工程量计算标准》GB/T    50856中相关项目编码列项。

G.3.5      设备、发电设备及各类风机、仪表、泵、阀门等标准、定型设备等应按现行国家标准《通用安装工 程工程量计算标准》GB/T50856    中相关项目编码列项。

G.3.6     边坡处理应按本标准附录C 桥涵工程中相关项目编码列项。

附录H 路灯工程

H.1    变配电设备工程

H.1.1     变配电设备工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.1.1   的规定执行。

表H.1.1      变配电设备工程(编码：040801)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040801001	杆上变压器	1.型号2.容量(kV ·A)  3.电压等级(kV) 4.油过滤要求5.干燥要求6.支架材质、规格 7.网门、保护网材质、规格	台	按设计图示数量计算	1.支架制作、安装2.本体及附件安装、调试  3.油过滤 4.干燥5.网门、保护网制作、安装6.补刷(喷)油漆 7.接地
040801002	地上变压器	1.型号2.容量(kV ·A)  3.电压等级(kV) 4.油过滤要求5.干燥要求6.网门、保护网材质、规格7.基础形式、材质、 规格			1.基础浇筑2.基础型钢制作、 安装3.本体及附件安装、 调试4.油过滤 5.干燥6.网门、保护网制作、安装7.补刷(喷)油漆 8.接地
040801003	组合型成套 箱式变电站	1.型号 2.规格3.容量(kV ·A)  4.电压等级(kV) 5.组合形式6.基础形式、材质、规格			1.基础浇筑2.基础型钢制作、 安装3.本体安装、调试 4.进箱母线安装5.补刷(喷)油漆 6.接地

续表H.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040801004	成套  配电柜	1.型号 2.规格3.电压等级(kV) 4.种类5.母线配置方式6.基础形式、材质、 规格	台		1.基础浇筑2.基础型钢制作、 安装3.本体安装、调试 4.补刷(喷)油漆5.接地
040801005	低压成套  路灯控制柜	1.型号 2.规格 3.种类4.接线端子材质、 规格5.端子板外部接  线材质、规格6.基础形式、材质、规格	套	按设计图示数量计算	1.基础浇筑2.基础型钢制作、 安装3.本体及附件安装、 调试4.焊、压接线端子5.端子接线6.补刷(喷)油漆 7.接地
040801006	落地式控制箱	1 . 型号 2.规格3 . 回路4.接线端子材质、 规格5.端子板外部接  线材质、规格6.附件种类、规格7.基础形式、材质、 规格			1.基础浇筑2.基础型钢制作、 安装3.本体及附件安装、 调试4.焊、压接线端子5.端子接线6.补刷(喷)油漆 7.接地
040801007	杆上控制箱	1.型号 2.规格 3.回路4.接线端子材质、 规格5.端子板外部接线材质、规格  6.附件种类、规格 7.支架材质、规格 8.进出线管管架材质、规格、安装高度			1.支架制作、安装2.本体及附件安装、调试3.焊、压接线端子 4.端子接线5 . 进出线管管架 安装6.补刷(喷)油漆 7.接地

续表H.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040801008	杆上配电箱	1.型号 2.规格3.接线端子材质、 规格4.端子板外部接 线材质、规格5.支架材质、规格	台	按设计图示数量计算	1.支架制作、安装 2.本体安装、调试 3.焊、压接线端子 4.端子接线5.补刷(喷)油漆 6.接地
040801009	悬挂嵌入式配电箱
040801010	落地式配电箱	1.型号 2.规格3.接线端子材质、 规格4.端子板外部接 线材质、规格5.基础形式、材质、 规格			1.基础浇筑2.基础型钢制作、 安装3.本体安装、调试 4.焊、压接线端子 5.端子接线6.补刷(喷)油漆 7.接地
040801011	控制屏	1.型号 2.规格 3.种类4.接线端子材质、 规格5.端子板外部接线材质、规格6.小母线材质、 规格7.屏边规格8.基础形式、材质、 规格			1.基础浇筑2.基础型钢制作、 安装3.本体安装、调试 4.端子板安装5.焊、压接线端子 6.盘柜配线、端子接线7.小母线安装 8.屏边安装9.补刷(喷)油漆 10.接地
040801012	继电 、 信号屏
040801013	低压开关柜(配电屏)				1.基础浇筑2.基础型钢制作、 安装3.本体安装、调试4.端子板安装5.焊、压接线端子6.盘柜配线、端子接线7.屏边安装8.补刷(喷)油漆9.接地

续表H.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040801014	弱电控制返回屏	1.型号 2.规格3.种类4.接线端子材质、 规格5.端子板外部接线材质、规格6.小母线材质、规格7.屏边规格8.基础形式、材质、 规格	台	按设计图示数量计算	1.基础浇筑2.基础型钢制作、 安装3.本体安装、调试 4.端子板安装5.焊、压接线端子6.盘柜配线、端子 接线7.小母线安装 8.屏边安装9.补刷(喷)油漆 10.接地
040801015	控制台	1.型号 2.规格 3.种类4.接线端子材质、 规格5.端子板外部接线材质、规格6.小母线材质、规格7.基础形式、材质、 规格			1.基础浇筑2.基础型钢制作、 安装3.本体安装、调试 4.端子板安装5.焊、压接线端子6.盘柜配线、端子 接线7.小母线安装8.补刷(喷)油漆 9.接地
040801016	电力电容器	1.型号 2.规格 3.质量4.结构形式 5.安装部位	个		1.本体安装、调试 2.接线3.接地
040801017	跌落式 熔断器	1.型号 2.规格3.安装部位	组
040801018	避雷器	1.型号 2.规格3.电压等级(kV) 4.安装部位			1.本体安装、调试 2.接线3.补刷(喷)油漆 4.接地
040801019	低压熔断器	1.型号 2.规格3.接线端子材质、 规格	个		1.本体安装、调试 2.焊、压接线端子 3.接线

续表H.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040801020	隔离开关	1.型号2.额定电流(A)  3.电压等级(kV) 4.安装条件5.操作机构名称、 型号6.接线端子材质、 规格	组	按设计图示数量计算	1.本体安装、调试 2.焊、压接线端子 3.补刷(喷)油漆4.接地
040801021	负荷开关
040801022	真空断路器		台
040801023	限位开关	1.型号 2.规格3.接线端子材质、 规格	个		1.本体安装、调试 2.焊、压接线端子 3.接线
040801024	控制器		台
040801025	接触器
040801026	磁力启动器
040801027	分流器	1.型号 2.规格3.额定电流(A)4.接线端子材质、 规格	个
040801028	小电器	1.名称 2.型号 3.规格4.接线端子材质、 规格
040801029	照明开关	1.材质 2.规格3.安装方式			1.本体安装、调试 2.接线
040801030	插座
040801031	线缆断线 报警装置	1.型号 2.规格 3.参数	套
040801032	其他电器	1.名称 2.型号 3.规格4.安装方式	个

H.2 10kV以下架空线路工程

H.2.1    10kV 以下架空线路工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算 规则应按表H.2.1   的规定执行。

表H.2.110kV        以下架空线路工程(编码：040802)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040802001	电杆组立	1.材质 2.规格 3.类型 4.地形5.土质6.底盘、拉盘、卡 盘规格7.拉线材质、规格、 类型8 . 引下线支架安 装高度9.电杆防腐要求10.垫层、基础材料 品种、混凝土强度等级、尺寸	根	按设计图示数量计算	1.垫层、基础浇筑  2.底盘、拉盘、卡盘安装3.电杆组立 4.电杆防腐5.拉线制作、安装 6.引下线支架安装
040802002	横担组装	1.材质 2.规格 3.类型4.电压等级(kV)5.瓷瓶型号、规格 6.金具型号、规格	组		1.横担安装2.瓷瓶、金具组装
040802003	导线架设	1.型号 2.规格 3.地形4.跨越类型	km	按设计图示尺寸另加预留量以单线长度计算	1.导线架设 2.导线跨越

H.3    电缆工程

H.3.1      电缆工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.3.1 的规定执行。

表H.3.1电缆工程(编码：040803)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040803001	电缆	1.型号 2.规格 3.材质4.敷设方式5.电压等级(kV) 6.地形	m	按设计图示尺寸  另加预留及附加量以长度计算	1.电缆敷设2.电缆头制作、安装 3.揭(盖)盖板

续表H.3.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040803002	电缆保护管	1.规格2.材质3.敷设方式4.过路管加固要求	m	按设计图示尺寸以长度计算	1.保护管敷设 2.过路管加固
040803003	电缆排管	1.规格 2.材质3.排管排列形式4.垫层、基础材料  品种、混凝土强度等级、厚度5. 回填材料品种、 规格			1.基槽开挖、回填2.模板制作、安装、拆除3.垫层铺筑、混凝土 基础浇捣、养护4.排管敷设5.余方外运及弃置
040803004	管道包封	1.规格2.混凝土强度等级			1.模板制作、安装、 拆除2.混凝土浇捣、养护
040803005	铺砂、盖  保护板(砖)	1 . 种类 2.规格			1.铺砂2.盖保护板(砖)

H.4     配管、配线工程

H.4.1     配管、配线工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表H.4.1   的规定执行。

表 H.4.1  配管、配线工程(编码：040804)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040804001	配管	1.材质 2.规格3.配置形式4.钢支架、钢索材质、规格5.接地要求 6.引线材质	m	按设计图示尺寸以长度计算	1.预留沟槽2.钢支架安装、钢索架设(拉紧装置安 装 )3.电线管路敷设4.穿引线5.接地
040804002	配线	1.配线形式2.型号 3.规格 4.材质5.配线部位 6.配线线制7.钢索材质、规格		按设计图示尺寸另加预留量以单线长度计算	1.钢索架设(拉紧装置安装)2.支持体(夹板、绝缘子、槽板等)安装 3.配线

续表H.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040804003	接线箱	1.规格2.材质3.安装形式	个	按设计图示数量计算	本体安装
040804004	接线盒
040804005	带形母线	1.型号 2.规格 3.材质4.绝缘子类型、 规格5.穿通板材质、 规格6. 引下线材质、 规格7.伸缩节、过渡板 材质、规格8.分相漆品种	m	按设计图示尺寸另加预留量以单相 长度计算	1.母线安装2.穿通板制作、安装 3.支持绝缘子安装及耐压试验 4.引下线安装 5.伸缩节安装 6.过渡板安装 7.刷分相漆

H.5    照明器具安装工程

H.5.1    照明器具安装工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.5.1   的规定执行。

表H.5.1     照明器具安装工程(编码：040805)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040805001	常规照明灯	1.灯杆材质、高度 2.灯架形式及臂长 3.光源数量、技术要求4.附件配置要求5.垫层、基础材料品种、混凝土强度等级、尺寸6.接线端子材质、 规格7.接地要求	套	按设计图示数量计算	1.基坑开挖、回填2.模板制作、安装、 拆除3.垫层铺筑、混凝土基础浇捣、养护 4.灯杆、灯架安装  5.灯具及附件安装  6.焊、压接线端子  7.接线8.补刷(喷)油漆9.灯杆编号 10.接地11.试灯12.余方外运及弃置
040805002	半高杆 照明灯

续表H.5.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040805003	高杆照明灯	1.灯杆材质、高度 2.灯架形式及臂长 3.光源数量、技术要求4.附件配置要求5.垫层、基础材料品种、混凝土强度等级、尺寸   6.接线端子材质、规格7.接地要求	套	按设计图示数量计算	1.基坑开挖、回填   2.模板制作、安装、拆除3.垫层铺筑、混凝土基础浇捣、养护 4.灯杆、灯架安装 5.灯具及附件安装 6.焊、压接线端子  7.接线8.补刷(喷)油漆 9.灯杆编号10.升降机构安装、 接线、调试11.接地 12.试灯13.余方外运及弃置
040805004	景观照明灯	1.光源技术要求 2.附件配置要求 3.安装形式4.接地要求			1.灯具及附件安装 2.焊、压接线端子 3.接线4.补刷(喷)油漆 5.接地6.试灯
040805005	景观照明灯带		m	按设计图示尺寸以长度计算
040805006	护栏照明灯		套	按设计图示数量计算
040805007	地道涵洞照明灯

H.6 防雷接地装置工程

H.6.1     防雷接地装置工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.6.1   的规定执行。

表H.6.1      防雷接地装置工程(编码：040806)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040806001	接地极	1.材质 2.规格 3.土质4.基础接地形式	根	按设计图示数量计算	1.接地极(板、桩)制 作、安装2.补刷(喷)油漆
040806002	接地母线	1.材质2.规格3.安装部位 4.安装形式	m	按设计图示尺寸另加预留量以长度计算	1.接地母线制作、 安装2.补刷(喷)油漆

续表H.6.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040806003	避雷引下线	1.材质 2.规格3.安装高度 4.安装形式5.断接卡子、箱材质、规格	m	按设计图示尺寸另加预留量以长度计算	1.避雷引下线制作、 安装2.断接卡子、箱制作、 安装3.补刷(喷)油漆
040806004	避雷针	1.材质 2.规格3.安装高度 4.安装形式	套	按设计图示数量计算	1.本体安装 2.跨接3.补刷(喷)油漆
040806005	降阻剂	类型	kg	按设计图示以质 量计算	施放降阻剂

H.7  电气调整试验

H.7.1     电气调整试验工程量清单项自设置、项目特征描述的内容、计量单位及工程量计算规则应按表 H.7.1    的规定执行。

表H.7.1电气调整试验(编码：040807)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040807001	变压器系统	1.型号2.容量(kV ·A)	系统	按设计图示数量计算	系统调试
040807002	供电系统	1.型号2.电压等级(kV)
040807003	接地装置	类别			接地电阻测试

H.8  其 他 规 定

H.8.1     如发生拆除工程，应按本标准附录K 拆除工程相关项目编码列项。

H.8.2     本章清单项目工作内容中均未包括除锈、刷漆(补刷漆除外),发生时应按现行国家标准《通用安装工程工程量计算标准》GB/T    50856中相关项目编码列项。

H.8.3      本章清单项目工作内容包含补漆的工序，可不进行特征描述。

H.8.4     小电器包括按钮、小型安全变压器、测量表计、继电器、辅助电压互感器、电磁锁、屏上辅助设备等 。

H.8.5  其他电器安装指未列的电器项目。其他电器应根据电器实际名称确定项目名称，明确描述项 目特征、计量单位、工程量计算规则、工作内容。

H.8.6      电缆终端头、电缆中间头、电缆穿刺线夹等均包含在电缆项目的工作内容中。

H.8.7      电缆保护管敷设方式分为直埋保护管、过路保护管。

H.8.8     顶管敷设应按本标准附录E.1   管道铺设相关项目编码列项。

H.8.9     电缆井应按本标准附录E.4   管道附属构筑物相关项目编码列项，如有防盗要求的应在项目特 征中描述。

H.8.10      配管安装不扣除管路中间的接线箱(盒)、灯头盒、开关盒所占长度。

H.8.11       配管配置形式指明配、暗配、钢结构支架、钢索配管、埋地敷设、水下敷设、砌筑沟内敷设等。

H.8.12      配线形式指照明线路管内穿线、砖、混凝土结构、沿钢索敷设等。

H.8.13      常规照明灯是指安装在高度<15m 的灯杆上的照明器具，半高杆照明灯是指安装在高度15m~

20m 的灯杆上的照明器具，高杆照明灯是指安装在高度≥20m 的灯杆上的照明器具。 H.8.14      景观照明灯是指利用不同的造型、相异的光色与亮度来造景的照明器具。

H.8.15      本章中的母线、电线、电缆、架空导线等，应按以下规定计算预留长度及附加长度计入工程量 中(表H.8.15-1～  表 H.8.15-5)。

表 H.8.15-1   盘、箱、柜的外部进出电线预留长度

序号	项目	预留长度(m)	说明
1	各种箱、柜、盘、板、盒	高十宽	盘面尺寸
2	单独安装的铁壳开关、自动开关、刀开关、 启动器、箱式电阻器、变阻器	0.5	从安装对象中心算起
3	继电器、控制开关、信号灯、按钮、熔断器等小电器	0.3	从安装对象中心算起
4	分支接头	0.2	分支线预留

表H.8.15-2        架空导线预留长度

项目		预留长度(m/根)
高压	转角	2.5
	分支、终端	2.0
低压	分支、终端	0.5
	交叉跳线转角	1.5
	与设备连线	0.5

表 H.8.15-3电缆敷设预留量及附加长度

序号	项目	预留(附加)长度	说明
1	电缆敷设弛度、波形弯度、交叉	2.5%	按电缆全长计算
2	电缆进入灯杆接线盒内	2.0m	规范规定最小值
3	电缆进入沟内或吊架时引上(下)预留	1.5m	规范规定最小值
4	电缆终端头	1.5m	检修余量最小值
5	电缆中间头	两端各留2.0m	检修余量最小值
6	电缆进控制、保护屏及模拟盘、配电箱等	高+宽	按盘面尺寸
7	高压开关柜及低压配电盘、柜	2.0m	柜、盘下进出线

表 H.8.15-4配线进入箱、柜、板的预留长度(每一根线)

序号	项目	预留长度(m/根)	说明
1	各种开关箱、柜、板	高+宽	盘面尺寸
2	由地面管子出口引至动力接线箱	1.0	从管口计算
3	电源与管内导线连接(管内穿线与软、硬母线接点)	1.5	从管口计算

表H.8.15-5      母线配制安装预留长度

序号	项目	预留长度	说明
1	矩形、槽形母线终端	0.3m	从最后一个支持点算起
2	矩形、槽形母线与分支线连接	0.5m	分支线预留
3	矩形母线与设备连接	0.5m	从设备端子接口算起
4	槽形母线与设备连接	0.5m	从设备端子接口算起
5	接地母线、引下线附加长度	3.9%	按接地母线、引下线全长计算

附录J    钢筋工程

J.1      钢筋工程

J.1.1  钢筋工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.1.1 的规定执行。

表 J.1.1钢筋工程(编码：040901)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
040901001	构件钢筋	1.钢筋种类 2.钢筋规格	t	按设计图示尺寸以质量计算	1.制作 2.安装
040901002	钢筋网片
040901003	钢筋笼
040901004	先张法预应力钢筋(钢丝、钢绞线)	1.预应力筋种类 2.预应力筋规格			1.张拉台座制作、安 装、拆除2.预应力筋制作、 张拉
040901005	后张法预应力钢筋(钢丝、钢绞线)	1.预应力筋种类2.预应力筋规格3.锚具种类、规格 4.砂浆强度等级5.压浆管材质、规格			1.预应力筋孔道制作、安装2.锚具安装3.预应力筋制作、 张拉4.安装压浆管道 5.孔道压浆
040901006	型钢	1.材料种类 2.材料规格			1.制作2.安装、定位
040901007	植筋	1.材料种类2.材料规格3.植入深度4.植筋胶品种	根	按设计图示数量计算	1.定位、钻孔、清孔 2.钢筋加工成型3.注胶、植筋 4.抗拔试验5.养护
040901008	钢格栅	1.材料种类 2.材料规格	t	按设计图示尺寸以质量计算	1.制作 2.安装
040901009	预埋铁件
040901010	钢筋机械连接	1.种类 2.规格3.连接方式	个	按设计图示数量计算	1.钢筋端头加工 2.连接

J.2  其他规定

J.2.1      现浇构件中伸出构件的锚固钢筋、预制构件的吊钩和固定位置的支撑钢筋等，应并入钢筋工程 量内。除设计明确的搭接外，其他搭接不计算在工程量内。各钢筋项目均不计算非设计要求的马凳筋、 斜撑筋、抗浮筋、垫铁等措施钢筋的工程量。

J.2.2      型钢与钢筋组合(除预埋铁件外)的钢格栅，应分别列项。

附录K 拆 除 工 程

K.1 拆除工程

K.1.1      拆除工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.1.1 的规定执行。

表 K.1.1       拆除(编码：041001)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
041001001	拆除路面	1.材质 2.厚度	m²	按拆除部位以面积计算	1.拆除、清理 2.场内运输
041001002	拆除人行道
041001003	拆除基层
041001004	铣刨路面	1.材质2.结构形式 3.厚度
041001005	拆除侧、 平(缘)石	材质	m	按拆除部位以延长米计算
041001006	拆除管道	1.材质 2.管径
041001007	拆除砖石 结构	1.结构形式 2.强度	m³	按拆除部位以体积计算
041001008	拆除混凝土结构
041001009	拆除井	1.结构形式 2.规格尺寸 3.强度等级	座	按拆除部位以数量计算
041001010	拆除电杆	1.结构形式 2.规格尺寸	根
041001011	拆除管片	材质	m⁸	按拆除部位以体积计算
041001012	拆除地下障碍物	1.障碍物材质 2.深度	m³	按障碍物体积计算

K.2 其 他 规 定

K.2.1      拆除路面、人行道及管道清单项目的工作内容中均不包括基础及垫层拆除，发生时应按本章相 应清单项目编码列项。

K.2.2      伐树、挖树蔸应按现行国家标准《园林绿化工程工程量计算标准》GB/T     50858中相应清单项目

编码列项。

K.2.3      本章拆除工程所产生的废料应按本标准附录A  中“废料弃置”清单项目编码列项。

附录L    城市地下综合管廊工程

L.1 现浇混凝土构件

L.1.1      现浇混凝土构件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表 L.1.1    的规定执行。

表L.1.1       现浇混凝土构件(编码：041101)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
041101001	垫层	混凝土强度等级	m³	按设计图示尺寸以体积计算	1.模板制作、安装、 拆除2.混凝土浇捣、养护
041101002	混凝土底板	1.混凝土强度等级 2.混凝土抗渗要求
041101003	混凝土墙
041101004	混凝土平台、 顶板
041101005	混凝土柱
041101006	混凝土梁
041101007	管廊内其他结构混凝土	1.名称2.混凝土强度等级 3.混凝土抗渗要求

L.2     预制管 / 廊

L.2.1     预制管廊工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.2.1 的规定执行。

表L.2.1预制管廊(编码：041102)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
041102001	整体预制 管廊	1.断面尺寸 2.接口形式	m³	按设计图示尺寸以预制混凝土体积 计算	1.安装就位 2.拼接灌缝
041102002	叠合装  配式管廊	1.叠合板厚度2.单块叠合板尺寸			安装就位
041102003	叠合装配式管廊后浇混凝土	1.混凝土强度等级 2.混凝土抗渗要求		按设计图示尺寸以体积计算	混凝土浇捣、养护

L.3 防水工程

L.3.1      防水工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.3.1 的规定执行。

表 L.3.1       防水工程(编码：041103)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
041103001	刚性防水	1.工艺要求2.材料品种、规格 3.厚度	m²	按设计图示尺寸以面积计算	1.配料  2 . 铺筑
041103002	柔性防水	1.工艺要求2.材料品种、规格			涂、贴、粘、刷防水材料
041103003	变形缝	1.材料品种  2.变形缝规格 3.变形缝部位	m	按设计图示尺寸以长度计算	铺、嵌变形缝

L.4  其      他

L.4.1  其他工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.4.1 的 规定执行。

表 L.4.1 其他(编码：041104)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
041104001	密封件	1 . 材质 2.规格	个	按设计图示数量计算	1.制作、安装 2.临时封堵3.接头灌缝
041104002	液压盖板	1.材质2.规格、型号			安装

L.5 其他规定

L.5.1      城市地下综合管廊工程中建筑物应按相关专业计量标准清单项目编码列项。

L.5.2     本章清单项目仅包含建筑工程，城市地下综合管廊内安装工程应按现行国家标准《通用安装工程工程量计算标准》GB/T     50856相关项目编码列项。

附录M 措 施 项 目

M.1   措施项目

M.1.1     措施项目工程量清单项目设置、单位、工作内容应按表M.1.1   的规定执行。

表M.1.1  措施项目(编码：041201)

项目编码	项目名称	单位	工作内容
041201001	脚手架	项	1.清理场地2.搭设、围护、拆除脚手架、安全网 3.材料运输
041201002	水上桩基础 支架、平台		1.支架、平台基础处理2.支架、平台的搭设、使用及拆除 3.材料运输
041201003	桥涵支架		1.支架地基处理2.支架的搭设、使用及拆除 3.支架预压4.材料运输
041201004	施工排水		提供满足施工排水所需的排水系统，包括设备安拆、调试及配套设施的设置等；设备运转、使用等
041201005	施工降水		提供满足施工降水所需的降水系统，包括设备安拆、调试及配套设施的设置等；设备运转、使用等
041201006	围堰		1.清理基底2.打、拔工具桩3.堆筑、填心、夯实 4.拆除清理5.材料运输
041201007	筑岛		1.清理基底2.堆筑、填心、夯实 3.拆除清理
041201008	便道		1.平整场地2.材料运输、铺设、夯实 3.拆除、清理
041201009	便桥		1.清理基底2.材料运输、便桥搭设 3.拆除、清理

续表M.1.1

项目编码	项目名称	单位	工作内容
041201010	洞内施工通风、供水、供电照明、通信设施	项	1.管道铺设 2.线路架设3.设备安装  4.保养维护  5.拆除、清理 6.材料运输
041201011	洞内外轨道铺设		1.轨道及基础铺设2.保养维护  3.拆除、清理 4.材料运输
041201012	大型机械设备进出场及安拆		1.安拆费包括施工机械费、设备在现场进行安装拆卸的所需人工、材料、机械和试运转费用以及机械辅助设施的折旧、 搭设、拆除等费用2.进出场费包括施工机械、设备整体或分体停放地点运至施工现场或由一个施工地点运至另一施工地点所发生的运  输、装卸、辅助材料等费用
041201013	立交箱涵顶进被交线路加固及防护		1.加固 2.防护 3.其他
041201014	地下管线 交叉处理		1.悬固 2.加固3.其他处理措施
041201015	施工监测、监控		1.对隧道洞内施工时可能存在的危害因素进行检测2.对明挖法、暗挖法、盾构法施工的区域等进行环境监测 3.对明挖基坑围护结构体系进行监测4.对隧道的围岩和支护进行监测 5.盾构法施工进行监控测量
041201016	临时设施		为进行建设工程施工所需的生活和生产用的临时建筑物、构筑物和其他临时设施。包括临时设施的搭设、移拆、维修、清理、拆除后恢复等，以及因修建临时设施应由承包人所负责的 有关内容
041201017	文明施工		施工现场文明施工、绿色施工所需的各项措施
041201018	环境保护		施工现场为达到环保要求所需的各项措施
041201019	安全生产		施工现场安全施工所需的各项措施
041201020	冬雨季施工增加		在冬季或雨季施工，引起防寒、保温、防滑、防潮和排除雨雪等措施的增加，人工、施工机械效率的降低等内容
041201021	夜间施工增加		因夜间或在地下室等特殊施工部位施工时，所采用照明设备的安拆、维护、照明用电及施工人员夜班补助、夜间施工劳动 效率降低等内容

续表M.1.1

项目编码	项目名称	单位	工作内容
041201022	特殊地区 施工增加	项	在特殊地区(高温、高寒、高原、沙漠、戈壁、沿海、海洋等)及特殊施工环境(邻公路、邻铁路等)下施工时，弥补施工降效所需增加的内容
041201023	二次搬运		因施工场地条件及施工程序限制而发生的材料、构配件、半成品等一次运输不能到达堆放地点，必须进行二次或多次搬运 所发生的内容
041201024	已完工程及设备保护		建设项目施工过程中直至竣工验收前，对已完工程及设备采取的必要保护措施
041201025	既有建(构)  筑物、设施保护		在工程施工过程中，对既有建筑物、构筑物及地上、地下设施进行的遮盖、封闭、隔离等必要临时保护措施

M.2        其  他  规  定

M.2.1      地下管线交叉处理指施工过程中对现有施工场地范围内各种地下交叉管线进行加固处理及处 理，但不包括地下管线或设施改、移位。

M.2.2   临时设施、文明施工、环境保护、安全生产工作内容的包含范围，应参考各省、自治区、直辖市或 行业建设主管部门的相关规定进行补充。

M.2.3      如合同无特殊约定时，分部分项工程中发生的用水、用电应包含在相应材料、机械中；施工现场 临时用水、用电应包含在临时设施措施项目中。承包人应向分包人提供用水、用电接驳点。

本标准用词说明

1  为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：

1) 表示很严格，非这样做不可的：

正面词采用“必须”,反面词采用“严禁”;

2)表示严格，在正常情况下均应这样做的：

正面词采用“应”,反面词采用“不应”或“不得”;

3)表示允许稍有选择，在条件许可时首先应这样做的： 正面词采用“宜”,反面词采用“不宜”;

4)表示有选择，在一定条件下可以这样做的，采用“可”。

2  条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。

引用标准名录

《建设工程工程量清单计价标准》GB/T    50500

《房屋建筑与装饰工程工程量计算标准》GB/T   50854

《通用安装工程工程量计算标准》GB/T50856

《园林绿化工程工程量计算标准》GB/T  50858 《爆破工程工程量计算标准》GB/T    50862

ICS 93 .040 CCS P 20/29 !7 , DB32 /T 4882 —2024 桥梁栏杆水平抗推能力检测技术规程 Technical code of practice for horizontal thrust resistance detection of bridge railings 2024 -12 -28 发布 2025 -05 -01 实施 江苏 省市 场监督管 理局 发 布 江苏省住房和城乡建设厅 中国标准出 版 社 出 版 DB32 /T 4882 —2024 目 次 前言 ……………………………………………………………………………………………………………Ⅲ 1 范围 …………………………………………………………………………………………………………1 2 规范性引用文件 ……………………………………………………………………………………………1 3 术语和定义 …………………………………………………………………………………………………1 4 基本规定 ……………………………………………………………………………………………………1 5 检测设备 ……………………………………………………………………………………………………2 5.4 反力装置应符合下列规定 ：……………………………………………………………………………2 6 现场检测 ……………………………………………………………………………………………………3 7 数据处理与评定 ……………………………………………………………………………………………5 7.1 数据处理 ………………………………………………………………………………………………5 7.2 评定 ……………………………………………………………………………………………………6 8 检测记录与报告 ……………………………………………………………………………………………6 8.1 检测记录 ………………………………………………………………………………………………6 8.2 检测报告 ………………………………………………………………………………………………6 附录 A（ 资料性） ………………………………………………………………………………………………7 参考文献…………………………………………………………………………………………………………8 图 1 钢质桥梁栏杆测点布置示意图 …………………………………………………………………………4 图 2 石材 、混凝土桥梁栏杆测点布置示意图 ………………………………………………………………5 表 1 桥梁栏杆水平抗推能力检测设备主要技术参数 ………………………………………………………2 表 A.1 桥梁栏杆水平抗推能力检测原始数据记录表 ………………………………………………………7 Ⅰ DB32 /T 4882 —2024 前 言 本文件按照 GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则 》的规定 起草。 请注意本文件的某些内容可能涉及专利 。本文件的发布机构不承担识别专利的责任 。 本文件由江苏省住房和城乡建设厅提出并归口 。 本文件起草单位 ：南京市市政公用工程质量安全监督站 、南京市政公用工程质量检测中心有限公司 、 南京市江北新区建设和交通工程质量安全监督站 、南京市秦淮区建设工程质量监督站 、盐城市建设工程 施工图设计技术审查中心 。 本文件主要起草人 ：徐向荣、史文娟 、时贤龙、任强、周睿勐 、姜俊、徐大伟 、潘昊、都乐、束长春 。 Ⅲ DB32 /T 4882 —2024 桥梁栏杆水平抗推能力检测技术规程 1 范围 本文件规定了桥梁栏杆水平抗推能力检测的基本规定 、检测设备 、现场检测、数据处理与评定 、检测 记录与报告 。 本文件适用于各种结构形式的刚性材质桥梁栏杆在水平荷载作用下的抗水平推力的检测与评定 。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款 。其中 ，注日期的引用文 件，仅该日期对应的版本适用于本文件 ；不注日期的引用文件 ，其最新版本（包括所有的修改单 ）适用于本 文件。 DGJ32/J 21 建设工程质量检测技术管理规程 3 术语和定义 下列术语和定义适用于本文件 。 3.1 桥梁栏杆 bridge railing 由立柱和横梁组成的 ，起到安全防护等作用的构件 。 3.2 立柱 columns 竖向固定于桥梁结构上 ，用于支撑横梁的构件 。 3.3 横梁 cross member 横向固定于立柱上 ，用于固定连接立柱的横向构件 。 3.4 扶手 handrail 最上沿横梁 ，用手抓握作为引导或支撑的构件 。 3.5 测点 measuring point 选取的施加作用（荷载）的点位 。 4 基本规定 4.1 桥梁栏杆应清洁 、无明显开裂 、变形等破损现象 ，立柱基础连接应稳固 。 4.2 检测时环境条件 ：温度 0 ℃~40 ℃，风力小于 5 级。 4.3 检测人员需经专业培训合格 ，方可从事该项检测工作 。 4.4 检测设备应经过检定或校准 ，并定期进行维护 。 1

1  总    则

1.0.1  为规范建设工程的工程计量行为，统一通用安装工程工程量计算规则、工程量清单的编制方法， 制定本标准。

1.0.2  本标准适用于通用安装工程施工发承包及实施阶段的工程计量和工程量清单编制。

1.0.3  通用安装工程的工程计量应执行本标准。

1.0.4  通用安装工程的工程计量，除应符合本标准外，尚应符合国家现行有关标准的规定。

2  术    语

2.0.1        工程量计算    measurement       of      quantities

按照工程设计文件、技术标准、统一的工程量计算标准等，进行工程数量计算的活动。

2.0.2        通用安装工程    mechanical,electrical,plumbing and fire  services(or        building services)

工业、房屋建筑及市政基础设施工程中的通用设备及装置、电子与智能化设备、自动化控制仪表、电气、管道、空调、消防、通信设备及管线等的安装工程。

3 工 程 计 量

3.0.1  工程计量除依据本标准各项规定外，还应依据下列文件：

1  经审定通过的施工设计图纸及其说明；

2  有关的技术标准；

3  其他有关技术经济文件。

3.0.2  工程实施过程中的计量，除应符合本标准的规定外，还应符合现行国家标准《建设工程工程量清单计价标准》GB/T   50500的相关规定。

3.0.3  工程计量时每一项目汇总的有效位数应符合下列规定：

1  以“t”为单位，应保留小数点后三位数字，第四位小数四舍五入；

2  以“m”“km”“m²”“m⁸”“kg”为单位，应保留小数点后两位数字，第三位小数四舍五入；

3   以“台”“个”“件”“套”“根”“组”“系统”“室”“部”“支”“座”“点”“箱”“块”“处”“基”“相”“条”“次” “架”“子架”“芯”“副”“张”“口”“盘”“站”“链路”“百线”“端”“端口”“方向 ·系统”“环 ·系统”“十线”“载频”“载 · 扇”“单元”“扇区”“中继段”“数字段”“倒换段”“全电路”“链路”“百对”等为单位，取整数。

3.0.4      除本标准另有规定外，通用安装工程涉及的土方开挖、回填、垫层、砌筑、抹灰、沟盖板、现浇基础工程的项目，应按现行国家标准《房屋建筑与装饰工程工程量计算标准》GB/T     50854的相应项目执行； 涉及井、预制管道、管道支墩、新旧管连接、临时放水管线、警示带、警示桩、警示牌、垃圾焚烧炉及辅助设备安装工程的项目，应按现行国家标准《市政工程工程量计算标准》GB/T   50857的相应项目执行；涉及  的喷泉、雾森、灌溉系统工程的项目，应按现行国家标准《园林绿化工程工程量计算标准》GB/T 50858  的相应项目执行。

3.0.5      本标准电气设备安装工程适用于电压等级10kV 及其以下电压等级的工程。

3.0.6     本标准与现行国家标准《市政工程工程量计算标准》GB/T  50857相关内容在执行上的划分界线如下 ：

1  本标准内的电气设备安装工程与市政工程路灯工程的界定：厂区、住宅小区的道路路灯、景观照明、公园、广场、公共庭院等电气设备安装工程，应按本标准内电气设备安装工程的相应项目编码列项； 涉及城市道路照明系统应按现行国家标准《市政工程工程量计算标准》GB/T   50857的相应项目编码 列项 ；

2  本标准内的工业管道与市政工程管网工程的界定：给水管道以厂区入口水表井为界，排水管道以厂区围墙外第一个污水井为界，热力和燃气以厂区入口第一个计量表(阀门)为界；

3  本标准内的给排水、采暖、燃气工程(含消防管道)与市政管网工程的界定：室外给排水、采暖、 燃气管道以市政管道碰头井为界。

3.0.7  本标准中涉及的过梁/墙/楼板的钢套管(塑料套管),凿(压、切割)槽、打洞(孔)项目，应按本标准附录N 其他及附属工程的相应项目编码列项。

3.0.8  本标准设备、管道和附件安装项目的工作内容，均应包括安装完毕后底、面漆的修补。若设计说明要求在现场完成油漆的以及改、扩建项目中对原有设备、管道重新刷漆的，应按本标准附录M 刷油 、 防腐蚀、绝热工程的相应项目编码列项。

3.0.9  本标准除机械设备安装工程已标注灌浆外，虽其他设备项目的工作内容未标灌浆，但均应包括完成相关项目所需的灌浆的工作内容。

3.0.10  本标准设备、管道和附件安装项目的工作内容，均包括支、吊架、基础型钢的制作、安装及刷油， 若有专项设计(或说明)要求的，应按本标准附录N 其他及附属工程或附录M 刷油、防腐蚀、绝热工程的相应项目编码列项。

3.0.11  本标准内的设备安装工作内容均包括设备的本体调试、单机试运转。 3.0.12  本标准的项目操作高度超高增加包含在分部分项工程清单项目中。

3.0.13  本标准附录中有两个或两个以上计量单位的，应结合拟建工程项目的实际情况，确定最贴切的一个为计量单位。

4    工程量清单编制

4.1    一  般  规  定

4.1.1  编制工程量清单应依据下列内容：

1  本标准和现行国家标准《建设工程工程量清单计价标准》GB/T-50500;

2  国家及省级、行业建设主管部门颁发的其他专业工程计量标准和计价规定、补充的工程量计算规则；

3  建设工程设计文件及技术资料；

4  与建设工程项目有关的标准、规范；

5  招标文件；

6  施工现场情况和地勘水文资料；

7  其他相关资料。

4.1.2 工程量清单的项目特征应结合图纸和规范的要求进行描述。本标准附录 A~  附录P 项目的工作内容仅列出了主要内容，除另有规定和说明外，应视为已包含完成该清单项目所需的必要工作。

4.1.3  本标准附录A～ 附录|P 的工程量清单项目，除另有说明外，工作内容均包括材料(半成品)、构件或设备的场内运输。

4.1.4     编制工程量清单时，若出现本标准附录A～ 附录P 中禾包括的项目，编制人可做补充，并应符合下列规定：

1  补充项目的编码由本标准的代码03与B 和兰位阿拉伯数字组成，并应从03B001 起顺序编制 ；

2 补充的工程量清单应附有补充项目的项自名称、项目特征、计量单位、工程量计算规则、工作内容。补充的措施项目应附有补充项目的项目名称、工作内容及包含范围。

4.2   分部分项工程

4.2.1  工程量清单应根据本标准附录A~  附录N 规定的项目编码、项目名称、项目特征、计量单位和工程量计算规则进行编制。

4.2.2 工程量清单的项目编码应采用十二位阿拉伯数字表示， 一至九位应按附录的规定设置，十至十二位应根据拟建工程的工程量清单项目名称和项目特征设置，同一招标工程中的同一单项工程的项目编码不得有重码。

4.2.3  工程量清单的项目名称应按附录的项目名称，并结合拟建工程的实际描述确定。

4.2.4 工程量清单项目特征应按本标准附录A～附录N 中规定的项目特征，并结合拟建工程项目的实际予以描述。

4.2.5     工程量清单的计量单位应按本标准附录A～ 附录N 中规定的计量单位确定。

4.2.6 工程量清单中所列工程量应按本标准附录A～ 附录N 中规定的工程量计算规则计算。

4.2.7  若主项项目工程与综合项目内容不对应，项目特征对主项及综合项目的参数、规格、数量均应予以描述。

4.3    措  施  项   目

4.3.1      编制工程量清单时，措施项目应按本标准附录P 规定的项目编码、项目名称和工作内容确定。

4.3.2  发包人提供设计图纸并要求承包人按图施工的措施项目，按本标准第4.2节的规定编制工程量清单，列入分部分项工程量清单中。

附录A    机械设备安装工程

A.1     切削设备安装

A.1.1       切削设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.1.1    的规定执行。

表 A.1.1    切削设备安装(编码：030101)

项目编码	项目名称	项目特征	计量单位    工程量计算规则		工作内容
030101001	机床	1.名称 2.型号 3.规格 4.类型 5.质量6.灌浆配合比7.单机试运转要求	台	按设计图示数量计算	1.本体安装2.地脚螺栓孔灌浆 3.设备底座与基础间灌浆
030101002	跑车带锯机	1.名称 2.型号 3.规格 4.质量5.单机试运转要求			本体安装
030101003	带锯机保护罩制作与安装	1.名称2.材质、形式3.型号 4.规格 5.质量			制作、安装

A.2     锻压设备安装

A.2.1        锻压设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.2.1    的规定执行。

表 A.2.1        锻压设备安装(编码：030102)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030102001	机械压力机	1.名称 2.型号 3.规格 4.质量5.灌浆配合比6.单机试运转要求	台	按设计图示数量计算	1.本体安装2.随机附件安装3.地脚螺栓孔灌浆 4.设备底座与基础间灌浆
030102002	液压机
030102003	自动锻压机
030102004	锻锤
030102005	剪切机
030102006	弯曲校正机
030102007	锻造水压机	1.名称 2.型号 3.规格 4.质量5.公称压力6.灌浆配合比7.单机试运转要求

A.3      铸造设备安装

A.3.1       铸造设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.3.1   的规定执行。

表 A.3.1        铸造设备安装(编码：030103)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030103001	砂处理设备	1.名称 2.型号 3.规格 4.质量5.灌浆配合比6.单机试运转要求	台	按设计图示数量计算	1.本体安装、组装 2.设备钢梁基础检查、复核调整 3.随机附件安装4.设备底座与基础间灌浆5.管道酸洗、液压油冲洗6.安全护栏制作安装 7.轨道安装调整
030103002	造型设备
030103003	制芯设备

续表A.3.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030103004	落砂设备	1.名称 2.型号 3.规格 4.质量5.灌浆配合比 6.试运转要求	台	按设计图示数量计算	1.本体安装、组装2.设备钢梁基础检查、调整3.随机附件安装4.设备底座与基础间灌浆5.管道酸洗、液压油冲洗6.安全护栏制作安装7.轨道安装调整
030103005	清理设备
030103006	金属型铸造设备
030103007	材料准备设备
030103008	抛丸清理室		套		1.抛丸清理室机械设备安装2.抛丸清理室地轨安装3.金属结构件和车挡制作、安装4.除尘机及除尘器与风机间的风管安装
030103009	铸铁平台	1.名称 2.规格3.灌浆配合比	t	按设计图示尺寸以质量计算	1.平台制作、安装 2.灌浆

A.4    起重设备安装

A.4.1     起重设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.4.1   的规定执行。

表A.4.1      起重设备安装(编码：030104)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030104001	桥式起重机	1.名称2.型号3.跨距4.起重质量5.单机试运转要求	台	按设计图示数量计算	本体组装
030104002	吊钩门式起重机

续表A.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030104003	梁式起重机	1.名称 2.型号 3.跨距4.起重质量5.单机试运转要求	台	按设计图示数量计算	本体组装
030104004	电动壁行悬臂挂式起重机
030104005	旋臂壁式起重机
030104006	旋臂立柱式起重机
030104007	电动葫芦
030104008	单轨小车

A.5   起重机轨道安装

A.5.1     起重机轨道安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.5.1   的规定执行。

表A.5.1       起重机轨道安装(编码：030105)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030105001	起重机轨道	1.型号 2.规格3.安装部位4.固定方式5.纵横向孔距 6.车挡材质	m	按设计图示尺寸，以单根轨道长度计算	1.轨道安装2.车挡制作、安装

A.6    输送设备安装

A.6.1     输送设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.6.1   的规定执行。

表A.6.1      输送设备安装(编码：030106)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030106001	斗式提升机	1.名称 2.型号3.提升高度4.单机试运转要求	台	按设计图示数量计算	本体安装

续表A.6.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030106002	刮板输送机	1.名称 2.型号3.输送机槽宽4.输送机长度5.驱动装置组数6.单机试运转要求	台	按设计图示数量计算	本体安装
030106003	板(裙)式输送机	1.名称 2.型号3.链板宽度4.链轮中心距5.单机试运转要求
030106004	悬挂输送机	1.名称 2.型号 3.质量4.链条类型 5 . 节距6.单机试运转要求
030106005	固定式胶带输送机	1.名称 2.型号3.输送长度4.输送机胶带宽度 5.单机试运转要求
030106006	螺旋输送机	1.名称 2.型号 3.规格4.单机试运转要求
030106007	卸矿车	1.名称 2.型号3.设备宽度4.单机试运转要求
030106008	皮带秤

A.7      电梯安装

A.7.1      电梯安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.7.1   的规定执行。

表A.7.1      电梯安装(编码：030107)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030107001	交流电梯	1.名称 2.型号 3.层数 4.站数5.额定载重量 6.额定人数7.提升高度 8.梯速	部	按设计图示数量计算	1.本体安装2. 电梯电气安装、 调试3.辅助项目安装4.检测、调试、试运行
030107002	直流电梯
030107003	杂货电梯
030107004	观光电梯
030107005	液压电梯
030107006	自动扶梯	1.名称 2.型号 3.层高4.额定载重量 5.倾斜度6.扶手中心距 7.梯速			1.本体安装2. 自动扶梯电气安装、调试3.检测、调试、试运行
030107007	自动人行道	1.名称 2.型号3.宽度、长度 4.前后轮距5.运行速度			1.本体安装2.人行道电气安装、 调试3.检测、调试、试运行
030107008	轮椅升降台	1.名称 2.型号3.提升高度			1.本体安装2.轮椅升降台电气安装、调试3.检测、调试、试运行

A.8      风机安装

A.8.1       风机安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.8.1    的规定执行。

表 A.8.1        风机安装(编码：030108)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030108001	风机	1.名称 2.型号 3.规格 4.材质 5.类型 6.质量7.减振底座形式、 数量8.灌浆配合比9.单机试运转要求	台	按设计图示数量计算	1.本体安装2.拆装检查3.减振台座制作、 安装4.设备底座与基础间灌浆

A.9      泵   安   装

A.9.1         泵安装工程量清单项目设置 、 项目特征描述的内容 、 计量单位及工程量计算规则应按表 A.9.1     的规定执行。

表 A.9.1        泵 安 装 ( 编 码：030109)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030109001	泵	1.名称 2.型号 3.规格 4.材质 5.类型 6.质量7.减振装置形式、 数量8.灌浆配合比9.单机试运转要求	台	按设计图示数量计算	1.本体安装2.泵拆装检查3.电动机安装4.设备底座与基础间灌浆

A.10      压 缩 机 安 装

A.10.1      压缩机安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表 A.10.1     的规定执行 。

表A.10.1      压缩机安装(编码：030110)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030110001	压缩机	1.名称 2.型号 3.规格 4.类型 5.质量6.结构形式7.驱动方式8.灌浆配合比9.单机试运转要求	台	按设计图示数量计算	1.本体安装 2.拆装检查3.设备底座与基础间灌浆

A.11    煤气发生设备安装

A.11.1     煤气发生设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.11.1   的规定执行。

表A.11.1      煤气发生设备安装(编码：030111)

项目编码	项目名称	项自特征	计量单位	工程量计算规则	工作内容
030111001	煤气发生炉	1.名称 2.型号 3.规格 4.质量5.灌浆配合	台	按设计图示数量计算	1.本体安装2.设备底座与基础间灌浆
030111002	洗涤塔
030111003	电气滤清器	1.名称 2.型号 3.规格 4.质量			本体安装
030111004	竖管	1.类型 2.高度 3.规格
030111005	附属设备	1.名称 2.型号 3.规格 4.质量5.灌浆配合比			1.本体安装2.设备底座与基础间灌浆
030111006	附属容器构件	1.名称 2.型号 3.规格 4.质量	t	按设计图示质量计算	1.附属容器、构件组对2.本体安装

A.12    制冷设备安装

A.12.1      制冷设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.12.1    的规定执行。

表A.12.1      制冷设备安装(030112)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030112001	冷水机组	1.名称 2.型号 3.规格 4.质量5.制冷形式 6.制冷量7.灌浆配合比8.单机试运转要求	台	按设计图示数量计算	1.本体安装2.设备底座与基础间灌浆
030112002	制冰设备	1.名称 2.型号 3.规格 4.质量5.制冰方式6.灌浆配合比7.单机试运转要求
030112003	热泵机组	1.名称 2.型号 3.规格 4.质量5.灌浆配合比6.单机试运转要求
030112004	溴化锂吸收式制冷机
030112005	冷风机
030112006	冷却塔	1.名称 2.型号 3.材质 4.规格 5.质量6.单机试运转要求			本体安装

A.13  其他机械安装

A.13.1     其他机械安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.13.1    的规定执行。

表A.13.1  其他机械安装(编码：030113)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030113001	热力机组	1.名称 2.型号 3.规格 4.质量5.制热形式 6.制热量7.灌浆配合比8.单机试运转要求	台	按设计图示数量计算	1.本体安装2.设备底座与基础间灌浆
030113002	润滑油处理设备	1.名称 2.型号 3.规格 4.质量5.灌浆配合比6.单机试运转要求
030113003	膨胀机
030113004	柴油机
030113005	柴油发电机组
030113006	电动机
030113007	电动发电机组
030113008	储气罐	1.名称 2.型号 3.规格			本体安装
030113009	乙炔发生器
030113010	水压机蓄势罐	1.名称 2.型号 3.规格 4.质量
030113011	空气分离塔	1.名称 2.型号 3.规格
030113012	小型制氧机附属设备	1.名称 2.型号 3.规格 4.质量

续表A.13.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030112013	冷凝器	1.名称2.型号3.结构形式 4.规格	台	按设计图示数量计算	本体安装
030112014	蒸发器
030112015	贮液器  (排液桶)	1.名称 2.型号 3.质量 4.规格
030112016	集油器	1.名称 2.型号 3.规格
030112017	紧急泄氨器
030112018	油视镜		支
030112019	分离器	1.名称 2.型号 3.形式 4.质量 5.规格
030112020	过滤器	1.名称 2.型号 3.规格 4.介质
030112021	中间冷却器	1.名称 2.型号 3.规格 4.质量
030113022	风力发电机	1.名称 2.型号 3.规格 4.容量 5.塔高	组
030113023	设备减震台座	1.名称 2.型号 3.规格	台		安装

A.14     其  他  规  定

A.14.1      机械设备安装工程适用于切削设备、锻压设备、铸造设备、起重设备、起重机轨道、输送设备、 电梯、风机、泵、压缩机、煤气发生设备、制冷设备、其他机械等的设备安装工程。

A.14.2     设备安装所需钢结构制作、安装应按本标准附录C 静置设备与工艺金属结构制作安装工程的相应项目编码列项。设备安装所需支吊架制作安装应按本标准附录N 支吊架制作的相应项目编码列项。

A.14.3  电气系统(电梯除外)、仪表系统、通风系统、设备本体第一个法兰以外的管道系统等的安装、 调试，应按本标准附录D 电气设备安装工程、附录F  自动化控制仪表安装工程、附录G 通风空调工程、 附录H 工业管道工程相应项目编码列项。

A.14.4     设备的除锈、刷漆、保温及保护层安装应按本标准附录M  刷油、防腐蚀、绝热工程相应项目编码列项。

A.14.5     大型设备安装所需的专用机具、专用垫铁、特殊垫铁和地脚螺栓应在清单项目特征中描述，组成完整的工程实体。

A.14.6      表 A.1.1   切削设备安装(编码：030101)中，机床类型是指台式及仪表机床、卧式车床、立式车床、钻床、镗床、磨床、铣床、齿轮及螺纹加工机床、刨床、插床、拉床、超声波及电加工机床、金属材料试验机械、木工机械、其他机床。

A.14.7     表 A.3.1    铸造设备安装(编码：030103)中，抛丸清理室设备应包括抛丸机、回转台、斗式提升机、螺旋输送机、电动小车等设备以及框架、平台、梯子、栏杆、漏斗、漏管等金属结构件。

A.14.8      表 A.4.1   起重设备安装(编码：030104)中，起重设备电气安装与调试按本标准附录D 电气设备安装工程相应项目编码列项。

A.14.9  表 A.5.1 起重机轨道安装(编码：030105)中，安装部位是指钢梁或混凝土梁上、地面上、悬臂式、悬挂式起重机轨道安装。

A.14.10      表 A.8.1    风机安装(编码：030108)中的有关问题说明：

1  风机类型是指离心式通(引)风机、轴流通风机、回转式鼓风机、离心式鼓风机、其他风机；

2 直联式风机包括风机本体及电动机、变速器和底座；非直联式风机包括风机本体和底座，不包括电动机；

3  规格是指风量、风压、功率、噪声、防腐、防爆等。

A.14.11      表 A.9.1    泵安装(编码：030109)中的有关问题说明：

1  泵的类型是指离心式泵、旋涡泵、电动往复泵、柱塞泵、蒸汽往复泵、计量泵、螺杆泵、齿轮油泵、 真空泵、屏蔽泵、潜水泵、其他泵；

2  直联式泵包括本体、电动机及底座；非直联式的不包括电动机；深井泵包括本体、电动机、底座及设备扬水管。

A.14.12      表 A.10.1     压缩机安装(编码：030110)中的有关问题说明：

1  压缩机设备包括同一底座上的主机、电动机、仪表盘及附件、底座等；不在同一底座上的，压缩机设备不包括电动机、汽轮机及其他动力机械；

2  活塞式D、M、H 型对称平衡压缩机包括主机、电动机及随主机到货的附属设备，但其安装不包括附属设备的安装；

3  结构形式是指立式、卧式、L 型 ；

4 随机附属静置设备应按本标准附录C 静置设备与工艺金属结构制作安装工程的相应项目编码列项。

A.14.13  表 A.13.1 其他机械安装(编码：030113)中的有关问题说明：

1  冷凝器结构形式是指立式管壳式、卧式管壳式、淋水式、蒸发式等；

2  分离器形式是指氨油、氨液、空气等；

3  附属设备钢结构及导轨应按本标准附录C 静置设备与工艺金属结构制作安装工程的相应项目编码列项。

附录B   热力设备安装工程

B.1    中(高)压锅炉本体设备安装

B.1.1     中(高)压锅炉本体设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.1.1   的规定执行。

表B.1.1     中(高)压锅炉本体设备安装(编码：030201)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030201001	钢炉架	1.锅炉类型 2.规格3.蒸发量(t/h)		按设计图示质量计算	1.构件清点 2.安装
030201002	汽包	1.锅炉类型 2.规格3.支撑方式4.蒸发量(t/h) 5.质量	台	按设计图示数量计算	1.汽包及其内部装置安装2.外置式汽水分离器及连接管道安装3.底座或吊架安装
030201003	水冷系统	1.锅炉类型2.规格3.结构形式4.蒸发量(t/h)	t	按设计图示质量计算	1.水冷壁组件安装 2.联箱安装3.降水管、汽水引出管安装4.支吊架、支座、固定装置安装5.刚性梁及其联接件安装6.防磨片安装7.炉水循环泵系统安装8.循环硫化床锅炉的水冷风室安装
030201004	过热系统				1.蛇形管排及组件安装2.顶棚管、包墙管安装3.联箱、减温器、蒸汽联络管安装4.联箱支座或吊杆、 管排定位或支吊   铁件安装5.刚性梁及其联接件等安装6.防磨装置安装

续表B.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030201005	省煤器	1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h)	t	按设计图示质量计算	1.蛇形管排组件安装 2.包墙及悬吊管安装 3.联箱、联络管安装 4.联箱支座、管排支吊铁件安装5.防磨装置安装6.管系支吊架安装
030201006	管式空气预热器				1.设备供货范围内的部(组)件安装2.检修平台安装
030201007	回转式空气预热器	1.锅炉类型 2.规格3.结构形式 4.转子直径 5.质量	台	按设计图示数量计算
030201008	旋风分离器(循环流化床锅炉)	1.锅炉类型 2.规格3.结构形式 4.直径	t	按设计图示质量计算	1.外护板组合安装 2.水冷套组合安装 3.中心筒安装
030201009	本体管路系统	1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h)			1.锅炉本体设计图范围内属制造厂定型设计的系统管道安装2.阀门、管件、表计安装3.支吊架安装 4.吹灰器安装
030201010	锅炉本体金属结构	1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h)5.出口压力(MPa)			1.锅炉本体的护板、 内、外金属墙皮安装2.联箱和炉顶的罩壳、构件及铁件安装3.各类门孔和支吊装置等金属构件安装

续 表B.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030201011	锅炉本体平台扶梯	1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h)5.出口压力(MPa)	t	按设计图示质量计算	锅炉本体设备成套供应的平台、扶梯、栏杆及围护板安装
030201012	炉排及燃烧装置		套	按设计图示数量计算	1.锅炉的炉排、传动机组件安装2.煤粉炉的燃烧器、 喷嘴、点火油枪安装3.循环硫化床锅炉的风帽安装
030201013	除渣装置		t	按设计图示质量计算	1.除渣室安装2.渣斗水封槽安装3.循环硫化床锅炉的冷渣器安装4.锅炉碎渣机、输灰机、除渣机安装
030201014	煨制、焊接锅炉基础钢筋	1.钢筋种类 2.钢筋规格3.预留钢筋长度 4.钢筋焊接要求	组	按设计图示锅炉钢柱基础数量计算	1.钢架基础钢筋煨弯 2.钢筋切割3.焊接4.清除焊渣

B.2     中(高)压锅炉清洗及试验

B.2.1      中(高)压锅炉分部试验及试运工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.2.1 的规定执行。

表B.2.1      中(高)压锅炉分部试验及试运(编码：030202)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030202001	锅炉清洗及试验	1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h)	台	按整套锅炉计量	1.清洗设备安装和清洗管路安装、拆除2.锅炉清洗3.水压试验用临时管路的安装、拆除4.锅炉水压试验5.锅炉燃烧室、尾部烟道和空气预热器风压试验6.砖砌锅炉及循环流化床锅炉的烘炉7.锅炉的碱煮炉8.本体范围内的蒸汽严密性试验 9.安全门调整

B.3     中(高)压锅炉风机安装

B.3.1     中(高)压锅炉风机安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.3.1  的规定执行。

表B.3.1      中(高)压锅炉风机安装(编码：030203)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030203001	送、引风机	1.名称 2.型号 3.规格 4.功率 5.质量	台	按设计图示数量计算	1.本体安装2.电动机安装3.附属系统安装
030203002	排粉风机
030203003	石灰石粉输送风机
030203004	回料(流化) 风机

B.4     中(高)压锅炉除尘装置安装

B.4.1     中(高)压锅炉除尘装置安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.4.1   的规定执行。

表B.4.1     中(高)压锅炉除尘装置安装【编码：030204)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030204001	除尘器	1.名称 2.型号 3.规格4.结构形式 5.筒体直径6. 电感面积(m²)	台	按设计图示数量计算	1.本体安装 2.附件安装3.附属系统安装

B.5     中(高)压锅炉制粉系统安装

B.5.1     中(高)压锅炉制粉系统安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.5.1  的规定执行。

表B.5.1  中(高)压锅炉制粉系统安装(编码：030205)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030205001	磨煤机	1.名称 2.型号 3.出力 4.功率	台	按设计图示数量计算	1.本体安装2.传动设备、电动机安装3.附属设备安装4.油系统安装5.钢球磨煤机的加钢球6.平台、扶梯、栏杆及围栅安装7.密封风机安装

续表B.5.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030205002	给煤机	1.名称 2.型号 3.出力 4.功率	台	按设计图示数量计算	1.主机安装2.减速机安装 3.电动机安装 4.附件安装
030205003	叶轮给粉机				1.主机安装2.电动机安装
030205004	螺旋输粉机				1.主机安装2.减速机、电动机安装3.落粉管安装 4.闸门板安装

B.6     中(高)压锅炉烟、风、煤管道安装

B.6.1      中(高)压锅炉烟、风、煤管道安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.6.1    的规定执行。

表 B.6.1       中(高)压锅炉烟、风、煤管道安装(编码：030206)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030206001	烟道	1.管道形状 2.材质3.管道断面尺寸 4.管壁厚度	t	按设计图示尺寸以管道质量计算	1.管道安装2.送粉管弯头浇灌防磨混凝土3.风门、挡板安装4.金属膨胀节预拉伸、安装5.管道附件安装6.支吊架制作、安装 7.附属设备安装8.管道密封试验
030206002	热风道
030206003	冷风道
030206004	制粉管道
030206005	送粉管道
030206006	原煤管道

B.7     中(高)压锅炉其他辅助设备安装

B.7.1      中(高)压锅炉其他辅助设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.7.1    的规定执行。

表B.7.1   中(高)压锅炉其他辅助设备安装(编码：030207)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030207001	扩容器	1.名称2.型号3.规格4.出力5.结构形式 6.质量	台	按设计图示数量计算	1.本体安装 2.附件安装
030207002	消音器				本体安装
030207003	暖风器
030207004	测粉装置	1.名称 2.型号3.规格4.标尺比例	套		1.本体安装 2.附件安装
030207005	煤粉分离器	1.名称 2.型号3.规格(直径、长度等 )4.结构形式	台		1.本体安装2.操作装置安装3.防爆门及人孔门安装

B.8     中(高)压锅炉炉墙砌筑

B.8.1     中(高)压锅炉炉墙砌筑工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.8.1   的规定执行。

表B.8.1      中(高)压锅炉炉墙砌筑(编码：030208)

项自编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030208001	敷管式及膜式水冷壁炉墙和框架式炉墙	1.砌筑材料名称、 规格2.砌筑要求3.保温制品名称及厚度4.填塞材料名称	m³	按设计图示尺寸以体积计算	1.炉底磷酸盐混凝土砌筑2.炉墙耐火混凝土砌筑3.炉墙保温混凝土砌筑4.矿棉、岩棉、超细棉制品敷设5.炉墙密封、抹面6.炉顶砌筑7.耐火混凝土浇灌8.耐火塑料浇灌9.保温混凝土浇灌10.燃烧带敷设11.炉墙耐火材料填塞

续 表B.8.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030208002	循环流化床锅炉旋风  分离器内衬	1.砌筑材料名称、 规格2.砌筑要求3.保温制品名称及厚度4.填塞材料名称	m³	按设计图示尺寸以体积计算	1.耐火混凝土浇灌 2.耐火塑料浇灌3.耐火砖砌筑4.炉顶砌筑5.耐火材料填塞6.岩棉毡、硅酸铝制品敷设
030208003	炉墙耐火砖	1 . 耐火砖材料名称、规格2.砌筑要求3.耐火砖墙厚度 4.填塞材料名称			1.非定型异型砖配制 2.耐火砖砌筑3.耐火混凝土填塞

B.9     汽轮发电机本体安装

B.9.1     汽轮发电机本体安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.9.1  的规定执行。

表B.9.1     汽轮发电机本体安装(编码：030209)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030209001	汽轮机	1.名称2.型号3.规格4.结构形式5.容量(MW) 6.质量	台	按设计图示数量计算	1.汽轮机本体安装 2.调速系统安装3.主汽门、联合汽门安装4.随本体设备成套   供应的系统管道、管件、阀门安装5.管道系统水压试验
030209002	发电机 、 励磁机	1.名称2.型号3.规格4.结构形式5.发电机功率(MW) 6.质量			1.发电机本体安装  2.励磁机、副励磁机安装3.抽真空系统安装4.随本体设备成套   供应的系统管道、 管件、阀门安装5.发电机整套风压试验

续表B.9.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030209003	汽轮发电机组空负荷试运	1.名称 2.型号 3.规格4.机组容量(MW)	台	按设计图示数量计算	1.润滑油过滤2.配合调试单位对各分系统调试3.分系统调试项目的系统恢复

B.10     汽轮发电机辅助设备安装

B.10.1      汽轮发电机辅助设备安装工程量清单项目设置、项自特征描述的内容、计量单位及工程量计算规则应按表B.10.1     的规定执行 。

表 B.10.1       汽轮发电机辅助设备安装(编码：030210)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030210001	凝汽器	1.名称 2.型号 3.规格4.冷凝面积 5.质量	台	按设计图示数量计算	1.外壳组装 2.铜管安装3.内部设备安装 4.管件安装5.附件安装
030210002	加热器	1.名称 2.型号 3.规格4.热交换面积 5.质量			1.本体安装 2.附件安装
030210003	抽气器	1.名称 2.型号 3.规格 4.质量			1.本体安装 2.附件安装3.随设备供货的连接管道安装4.支吊架制作、安装
030210004	油箱和  油系统设备	1.名称 2.型号 3.规格4.冷却面积 5.油箱容积

B.11  汽轮发电机附属设备安装

B.11.1      汽轮发电机附属设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.11.1    的规定执行。

表 B.11.1   汽轮发电机附属设备安装(编码：030211)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030211001	除氧器及水箱	1.名称 2.型号 3.规格4.水箱容积	台	按设计图示数量计算	1.水箱本体及托架安装2.除氧器本体安装 3.附件及平台安装
030211002	电动给水泵	1.名称 2.型号 3.规格 4.功率			1.本体安装2.附件安装3.电动机安装
030211003	循环水泵
030211004	凝结水泵
030211005	机械真空泵
030211006	胶球清洗装置				1.装球室、收球网检查 2.本体、附件安装3.液压系统安装
030211007	减温减压装置	1.名称 2.型号 3.规格 4.流量 5.直径			1.本体安装2.配套管路、仪表安装
030211008	空冷设备	1.名称 2.型号 3.规格 4.功率			1.本体安装2.钢结构框架组对、 安装3.系统冲洗
030211009	循环水泵房入口设备				1.本体安装 2.附件安装

B.12    卸煤设备安装

B.12.1     卸煤设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.12.1   的规定执行。

表B.12.1      卸煤设备安装(编码：030212)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030212001	抓斗	1.名称 2.型号 3.跨度 4.高度5.起重量	台	按设计图示数量计算	1.构架安装2.行走机构安装 3.抓斗安装4.附件安装5.平台、扶梯的组合、安装
030212002	斗链式卸煤机	1.名称2.型号3.规格4.输送量 5.功率			1.构架安装2.行走、传动机构安装3.斗链安装4.输送机构安装 5.附件安装6.平台、扶梯的组合、 安装

B.13    煤场设备安装

B.13.1      煤场机械设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.13.1   的规定执行。

表B.13.1      煤场设备安装(编码：030213)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030213001	斗轮堆取料机	1.名称2.型号 3.规格4.跨度5.高度  6.装载量	台	按设计图示数量计算	1.门座架安装2.行走机构安装 3.皮带机安装4.取料机构安装 5.液压机构安装
030213002	门式滚轮堆取料机	1.名称2.型号 3.规格4.跨度5.高度  6.装载量			1.构架安装2.转动机构安装 3.输送机安装4.检修用吊车安装

续表B.13.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030213003	煤(料)仓	1.名称 2.材质 3.型号 4.规格 5.容积 6.壁厚	t	按设计图示尺寸以质量计算	本体制作、安装

B.14   碎煤设备安装

B.14.1     碎煤设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.14.1   的规定执行。

表B.14.1      碎煤设备安装(编码：030214)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030214001	反击式碎煤机	1.名称 2.型号 3.规格 4.功率	台	按设计图示数量计算	1.本体安装2.电动机安装3.传动部件安装
030214002	锤击式破碎机
030214003	筛分设备	1.名称 2.型号 3.规格			1.本体安装2.电动机安装

B.15 上煤设备安装

B.15.1     上煤设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.15.1   的规定执行。

表B.15.1      上煤设备安装(编码：030215)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030215001	皮带机	1.名称 2.型号 3.规格 4.长度5.皮带宽度	套	按设计图示数量计算	1.构架、托辊安装 2.头部、尾部安装3.减速机安装4.电动机安装5.拉紧装置安装 6.皮带安装7.附件安装8.扶手、平台安装

续表B.15.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030215002	配仓皮带机	1.名称 2.型号 3.规格 4.长度5.皮带宽度	套	按设计图示数量计算	1.皮带机安装2.中间构架安装 3.附件安装
030215003	输煤转运站落煤设备	1.名称 2.型号 3.规格 4.质量			1.落煤管安装2.落煤斗安装3.切换挡板安装 4.传动装置安装
030215004	皮带秤	1.名称 2.型号 3.规格			本体安装
030215005	机械采样装置及除木器				1.本体安装2.减速机安装 3.电动机安装
030215006	电动犁式卸料器				1.犁煤器安装2.落煤斗安装3.电动推杆安装
030215007	电动卸料车	1.名称 2.型号 3.规格4.皮带宽度			1.卸煤车安装2.减速机安装3.电动机安装4.电动推杆安装 5.落煤管安装6.导煤槽安装7.扶梯、栏杆组合、 安装
030215008	电磁分离器	1.名称 2.型号 3.规格			1.本体安装2.附属设备安装 3.附属构件安装

B.16    气力除灰设备安装

B.16.1     气力除灰设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.16.1   的规定执行。

表B.16.1      气力除灰设备安装(编码：030216)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030216001	负压风机	1.名称 2.型号 3.规格4.功率(kW)	台	按设计图示数量计算	1.本体安装 2.附件安装
030216002	灰斗气化风机 (包括气化板)

续表B.16.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030216003	布袋收尘器	1.名称 2.型号3.规格(m²)	台	按设计图示数量计算	1.本体安装 2.布袋套装 3.附件安装
030216004	袋式排气过滤器
030216005	加热器	1.名称 2.型号 3.规格4.出力(m³/min)			1.本体安装 2.保温
030216006	回转式给料机	1.名称 2.型号 3.规格4.出力(m/h) 5.功率			1.本体组装2.电动机安装 3.附件安装
030216007	空气斜槽	1.名称 2.型号 3.规格 4.长度 5.宽度			1.槽体、端盖板安装 2.载气阀安装
030216008	电动灰斗闸板门	1.名称 2.型号 3.规格4.门孔尺寸	套		1.本体安装2.内部组件安装 3.电动机安装4.附件安装
030216009	锁气器	1.名称 2.型号 3.规格4. 出力(m³/h)	台
030216010	灰(渣)仓	1.名称 2规格  3.材质 4.容积 5.厚度	t	按设计图示以质量计算	本体制作、安装

B.17   化学水预处理系统设备安装

B.17.1      化学水预处理系统设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.17.1    的规定执行。

表 B.17.1     化学水预处理系统设备安装(编码：030217)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030217001	反渗透处理系统	1.型号 2.规格3.出力(t/h)4.附属设备参数	套	按设计图示数量计算	1.组件安装2.附属设备安装
030217002	凝聚澄清过滤系统	1.名称 2.型号 3.规格4.出力(t/h) 5.容积6.附属设备参数			1.本体设备安装 2.附件安装

B.18     锅炉补给水除盐系统设备安装

B.18.1      锅炉补给水除盐系统设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.18.1    的规定执行。

表 B.18.1   锅炉补给水除盐系统设备安装(编码：030218)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030218001	机械过滤系统	1.名称 2.型号 3.规格4.直径或容积 5.树脂高度	套	按设计图示数量计算	1.衬里设备防腐层检验2.本体设备安装3.随设备供应的管  子、管件、阀门等的安装4.设备本体范围内  的平台、梯子、栏杆的安装5.随设备供货的配套附件的安装6.树脂预处理、运搬、筛分、装填7.设备试运前的灌水及水压试验
030218002	除盐加混床设备
030218003	除二氧化碳和离子交换设备	1.名称 2.型号 3.规格4.出力(t/h) 5.直径6.树脂高度

B.19      锅炉防腐蚀保护

B.19.1      锅炉本体防腐蚀保护工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.19.1    的规定执行。

表B.19.1       锅炉防腐蚀保护(编码：030219)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030219001	锅炉防腐蚀保护	1.锅炉类型2. 防腐蚀材质、 规格3.蒸发量(t/h)4.出口压力(MPa)5.保护方式 6.保护时段	台	按设计图示数量计算	1.临时系统安装、 拆除2.保护段封闭 3.检测、记录4 . 废液废气介质处理5.系统恢复

B.20     凝结水处理系统设备安装

B.20.1      凝结水处理系统设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.20.1    的规定执行。

表B.20.1      凝结水处理系统设备安装(编码：030220)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030220001	凝结水处理设备	1.名称 2.型号 3.规格4.出力(t/h) 5.容积或直径 6.树脂高度	套	按设计图示数量计算	1.衬里设备防腐层检验2.本体设备安装3.随设备供应的管  子、管件、阀门等的安装4.设备本体范围内  的平台、梯子、栏杆的安装5.随设备供货的配套附件的安装6.树脂预处理、运搬、筛分、装填7.设备试运前的灌水及水压试验

B.21     循环水处理系统设备安装

B.21.1      循环水处理系统设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.21.1    的规定执行。

表B.21.1      循环水处理系统设备安装(编码：030221)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030221001	循环水处理及加药设备	1.名称 2.型号 3.规格4.出力(t/h) 5.直径	套	按设计图示数量计算	1.衬里设备防腐层检验2.本体设备安装3.随设备供应的管  子、管件、阀门等的安装4.设备本体范围内  的平台、梯子、栏杆的安装5.随设备供货的配套附件的安装6.设备试运前的灌水及水压试验

B.22   给水、炉水校正处理系统设备安装

B.22.1     给水、炉水校正处理系统设备安装工程量清单项目设置、项自特征描述的内容、计量单位及工程量计算规则应按表B.22.1   的规定执行。

表B.22.1  给水、炉水校正处理系统设备安装(编码：030222)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030222001	给水、炉水  校正处理设备	1.名称 2.型号 3.规格4.出力(t/h) 5.容积或直径	套	按设计图示数量计算	1.衬里设备防腐层检验2.本体设备安装3.随设备供应的管  子、管件、阀门等的安装4.随设备供货的平台、梯子、栏杆的安装5.随设备供货的配套附件的安装6.设备试运前的灌水及水压试验

B.23     脱硫设备安装

B.23.1     脱硫设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.23.1   的规定执行。

表B.23.1      脱硫设备安装(编码：030223)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030223001	石粉仓	1.名称 2型号  3.规格4.出力(t/h) 5.容积或直径	t	按设计图示以仓质量计算	1.基础预埋框架、地脚螺栓的安装2.本体安装3.附件及附属管道的组合、安装
030223002	吸收塔		台	按设计图示数量计算	1.基础预埋框架、地脚螺栓的安装2.本体安装3.吸收塔内部装置安装4.附件及附属管道的组合、安装5.平台、扶梯的安装
030223003	脱硫附属机械及辅助设备	1.名称  2 . 型号 3.规格	套		1.设备检查、清洗与检修2.本体设备组合、安装3.随设备供货的配套附件的安装

B.24    脱硝设备安装

B.24.1     脱硝设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.24.1   的规定执行。

表B.24.1      脱硝设备安装(编码：030224)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030224001	脱硝反应器	1.名称 2.规格 3.容积 4.材质	台	按设计图示数量计算	1.组对、焊接 2.本体安装
030224002	催化剂模块	1.名称 2.规格 3型号  4.基材5.堆放层数	m³	按设计图示体积计算	1.挡灰板安装2.催化剂模块安装 3.密封板安装

续表B.24.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030224003	稀释风机	1.名称 2.型号 3.规格 4.功率	台	按设计图示数量计算	本体安装
030224004	氨气一热空气混合器
030224005	液氨卸料压缩机组
030224006	液氨蒸发器	1.名称 2.型号 3.规格4.蒸发量(t/h)
030224007	其他罐体设备	1.名称 2.型号 3.规格 4.容积

B.25    低压锅炉本体设备安装

B.25.1     低压锅炉本体设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.25.1  的规定执行。

表B.25.1     低压锅炉本体设备安装(编码：030225)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030225001	成套整装锅炉	1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h) 5.热功率(MW)  6.质量	台	按设计图示数量计算	1.锅炉本体安装2.附属设备安装3.管道、阀门、表计安装
030225002	组装锅炉				1.锅炉本体组对、安装2.附属设备安装3.管道、阀门、表计安装

续表B.25.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030225003	散装锅炉	1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h) 5.热功率(MW)	t	按设计图示尺寸以质量计算	1.钢炉架安装2.汽包、水冷壁、过热器安装3.省煤器、空气预热器安装4.本体管路、吹灰器安装5.炉排、门、孔安装 6.平台、扶梯的组合、安装 7.炉墙砌筑8.水压试验、酸洗 9.烘炉、煮炉

B.26     低压锅炉附属及辅助设备安装

B.26.1     低压锅炉附属及辅助设备安装王程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.26.1    的规定执行。

表B.26.1   低压锅炉附属及辅助设备安装(编码：030226)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030226001	除尘器	1.名称 2.型号 3.规格 4.质量	台	按设计图示数量计算	1.本体安装 2.附件安装
030226002	水处理设备	1.名称 2.型号 3.规格4.出力(t/h)			1.浮动床钠离子交换器2.组合式水处理设备的本体安装3.内部组件安装4.附件安装 5.填料
030226003	换热器	1.名称 2.型号 3.规格 4.质量			1.本体安装2.管件、阀门、表计安装

续表B.26.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030226004	输煤设备 (上煤机)	1.名称2.型号3.规格4.结构形式 5.功率	台	按设计图示数量计算	1.本体安装2.附属部件安装
030226005	除渣机	1.名称2.型号3.规格4.输送长度5.出力(t/h) 6.功率			1.本体安装 2.机槽安装3.传动装置安装 4.附件安装
030225006	齿轮式破碎机	1.型号 2.规格3.辊齿直径 4.功率			1.本体安装2.润滑系统安装 3.液压管路安装4.附件安装

B.27     燃机余热锅炉辅助设备安装

B.27.1      燃机余热锅炉辅助设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.27.1 的规定执行 。

表 B.27.1       燃机余热锅炉辅助设备安装(编码：030227)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030227001	板框压力式滤油机	1.名称2.结构形式 3.型号4.规格5.质量6.滤油能力	台	按设计图示数量计算	本体安装
030227002	锅炉清灰振打装置	1.名称2.结构形式 3.型号4.规格5.功率

续表B.27.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030227003	滤气器	1.名称 2.型号 3.规格	台	按设计图示数量计算	本体安装
030227004	疏水注水器
030227005	补偿器	1.名称 2.材质 3.型号 4.规格			1.本体安装2.补偿器预拉伸
030227006	均压箱				本体安装
030227007	双筒过滤器	1.名称2.结构形式 3.型号4.规格5.过滤能力 6.连接方式
030227008	除灰孔	1.名称2.结构形式 3.型号4.规格	个
030227010	氨溶液箱	1.名称 2.材质 3.型号 4.规格 5.质量	台
030227011	汽水分离装置	1.名称2.结构形式 3.型号4.规格5.质量
030227012	其他辅助设备	1.名称 2.规格 3.型号 4.质量

B.28      三联供锅炉辅助设备安装

B.28.1      三联供锅炉辅助设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.28.1    的规定执行。

表 B.28.1       三联供锅炉辅助设备安装(编码：030228)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030228001	燃气发电机	1.类型 2.型号 3.规格 4.质量 5.功率	台	按设计图示数量计算	本体安装
030228002	压气机
030228003	燃烧室
030228004	吸收式制冷机
030228005	回热器
0302280006	重整器	1.类型 2.型号 3.规格	台	按设计图示数量计算	本体安装
030228007	气液分离器
030228008	补燃器
030228009	水槽(罐)	1.名称 2.材质 3.型号 4.规格 5.容积
030228010	阀件	1.名称 2.材质 3.型号 4.规格	个
030228011	风门

B.29      工业炉安装

B.29.1     工业炉安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.29.1    规定执行。

表 B.29.1  工业炉安装(编码：030229)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030229001	燃烧炉、 灼烧炉	1.名称 2.能力 3.类型 4.质量5.灌浆配合比	台	按设计图示数量计算	1.燃烧炉、灼烧炉安装2.设备底座与基础间灌浆
030229002	裂解炉	1.名称 2.能力 3.质量 4.结构5.附件种类、规格及数量、材质6.压力试验设计要求			1.裂解炉制作、安装 2.附件安装3.压力试验
030229003	转化炉	1.名称 2.结构 3.质量 4.能力5.附件种类、规格及数量、材质6.压力试验设计要求			1.转换炉制作、安装 2.附件安装3.压力试验
030229004	化肥装置加热炉				1.化肥装置加热炉制作、安装 2.附件安装 3.压力试验
030229005	芳烃装置加热炉				1.转换炉制作、安装 2.附件安装3.压力试验
030229006	炼油厂加热炉				1.炼油厂加热炉制作、安装 2.附件安装 3.压力试验
030229007	废热锅炉	1.名称 2.结构 3.质量4.燃烧床形式5.压力试验设计要求6.灌浆配合比			1.废热锅炉安装2.设备底座与基础间灌浆3.压力试验
030229008	电弧炼钢炉	1.名称 2.型号 3.规格 4.质量5.设备容量6.内衬砌筑要求			1.本体安装2.内衬砌筑、烘炉
030229009	无芯工频感应电炉

续表B.29.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030229010	电阻炉	1.名称 2.型号 3.规格 4.质量5.内衬砌筑要求	台	按设计图示数量计算	1.本体安装2.内衬砌筑、烘炉
030229011	真空炉
030229012	高频及中频感应炉
030229013	冲天炉	1.名称2.型号3.规格4.质量5.熔化率6.车挡材质7.试压标准8.内衬砌筑要求			1.本体安装 2.前炉安装3.冲天炉加料机的轨道加料车、卷扬装置等安装4.轨道安装5.车挡制作、安装 6.炉体管道的试压 7.内衬砌筑、烘炉
030229014	加热炉	1.名称 2.型号 3.规格 4.质量5.结构形式6.内衬砌筑要求			1.本体安装2.内衬砌筑、烘炉
030229015	热处理炉
030229016	解体结构井式热处理炉	1.名称 2.型号 3.规格 4.质量5.试压标准6.内衬砌筑要求			1.本体安装2.炉体管道安装、 试压3.内衬砌筑、烘炉

B.30     锅炉系统调试、特殊项目测试和性能验收试验

B.30.1      锅炉系统调试、特殊项目测试和性能验收试验工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.30.1   的规定执行。

表B.30.1      锅炉系统调试、特殊项目测试和性能验收试验(编码：030230)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030230001	锅炉分系统调试	1.锅炉类型 2.规格3.结构形式  4.出力(t/h)	台	按设计图示数量计算	1.锅炉系统调试 2.汽机系统调试 3.化学系统调试 4.热网系统调试 5.尾气系统调试6.脱硫、脱硝分系统调试
030230002	锅炉整套启动调试				1.锅炉系统整体启动调试2.汽机系统整体启动调试3.化学系统整体启动调试4.整套启动调试
030230003	特殊项目测试和性能验收试验				1.锅炉燃烧试验  2.锅炉石灰石投入试验3.给水、减温水调节漏流量与特性试验 4.点火装置调整试验 5.制粉系统出力测试 6.磨煤机单耗测试7.机组热耗测试8.机组轴系震动测试 9.机组供电煤耗测试 10 . 机组RB(RUN BACK)试验11.污染物排放试验12.噪声测试 13.散热测试 14.粉尘试验15.除尘效率测试16.烟气监测系统测试 17.锅炉热效率测试18.其他特殊项测试(渗沥液、二恶英等 )

B.31   其 他 规 定

B.31.1     热力设备安装工程适用于220t/h  以下，压力在13.7MPa 以下的锅炉和2 . 5万kW(25MW)   以下的汽轮发电机组及其配套的辅机、燃料、除灰、水处理设备安装工程。生活垃圾焚烧锅炉、生物质焚烧锅炉、燃机余热锅炉、三联供锅炉等设备安装工程，可参照执行。

B.31.2      锅炉压力等级的划分，以锅炉出口蒸汽参数为限：

1  蒸汽出口压力小于或等于2.45MPa, 蒸汽出口温度小于或等于400℃时为低压锅炉；

2  蒸汽出口压力在2.94MPa～4.9MPa  区间，蒸汽出口温度450℃时为中压锅炉；

3  蒸汽出口压力在7.84MPa～10.8MPa   区间，蒸汽出口温度540℃时为高压锅炉。

B.31.3      下列通用性机械应按本标准附录A 机械设备安装正程相应项目编码列项：

1  锅炉风机安装项目中，除了本表所列风机以外的其他风机安装；

2 系统的泵类安装项目中，除了电动给水泵、循环水泵、凝结水泵、机械真空泵以外的其他泵的安装；

3  起重机械设备安装，包括汽机房桥式起重机等；

4  柴油发电机和压缩空气机安装。

B.31.4      除了由设备成套供应的成型管道和包括在设备安装工作内容中的润滑系统管道以外，各系统的管道安装应按本标准附录H 工业管道工程的相应项目编码列项。

B.31.5      热力系统设备的防腐和刷添应按本标准附录M 刷油、防腐蚀、绝热工程的相应项目编码列项。

B.31.6     除了锅炉炉墙砌筑以外的热力系统设备和系统管道的保温应按本标准附录M 刷油、防腐蚀、 绝热工程的相应项目编码列项。

B.31.7     烟、风、煤管道制作应按本标准附录C 静置设备与工艺金属结构制作安装工程的相应项目编码列项。

B.31.8      以下工作内容包括在相应项目的工作内容中：

1、汽轮机、凝汽器等大型设备的拖运、组合平台的搭拆；

2 除炉墙砌筑脚手架外的施工脚手架和一般安全设施；

3  设备的单体试转和分系统调试试运配合；

4  设备基础二次灌浆的配合。

B.31.9      由设备制造厂配套供货的平台、扶梯及围栏的制作不包括在安装项目中，未配套供应的，可由业主单位委托施工单位另行处理。

B.31.10      锅炉本体设备组合平台支架的搭拆、炉墙砌筑脚手架搭拆、发电机定子起吊措施及其他一切所需措施项目应按本标准附录P 措施项目的相应项目编码列项。

B.31.11      负荷开关应按本标准附录D 电气设备安装工程的相应项目编码列项，止回风口、静压箱安装应按附录本标准G 通风空调工程的相应项目编码列项。

B.31.12      表 B.1.1   中(高)压锅炉本体设备安装(编码：030201)中的有关问题说明：

1  锅炉类型是指燃煤锅炉、燃机余热锅炉、燃(油)气锅炉、三联供锅炉等；

2  锅炉结构形式是指链条炉、煤粉炉；炉排结构形式是指链条式炉排、鳞片式炉排、横梁式炉排。

B.31.13      表 B.2.1   中(高)压锅炉分部试验及试运(编码：030202)中，锅炉清洗及试验是指锅炉清洗、 锅炉水压试验、风压试验、锅炉的烘炉、碱煮炉以及蒸汽严密性试验和安全门调整。

B.31.14      表 B.4.1    中(高)压锅炉除尘装置安装(编码：030204)中，除尘器结构形式是指旋风式、袋式、电除尘等。

B.31.15      表 B.9.1   汽轮发电机本体安装(编码：030209)中，汽轮发电机组空负荷试运包括危急保安器试运、给水泵组试运、润滑油系统、真空系统试运、汽轮机汽封系统试运、调速系统试运、发电机水冷系统试运、低压缸喷水的试运、其他相关项目试运。

B.31.16   表 B.11.1 汽轮发电机附属设备安装(编码：030211)中，循环水泵房入口设备安装包括旋转滤网、钢闸门和清污机的安装。

B.31.17      表 B.12.1    卸煤设备安装(编码：030212)中，抓斗高度是指抓斗的工作高度。

B.31.18       表 B.13.1    煤场设备安装(编码：030213)、表B.16.1    气力除灰设备安装(编码：030216)中，平台、扶梯、栏杆应按本标准附录C.5  工艺金属结构安装相应编码列项。

B.31.19       表 B.17.1    化学水预处理系统设备安装(编码：030217)中，凝聚澄清过滤系统设备安装包括澄清器、过滤器、混合器、水箱、水泵、溶液泵、计量箱和计量装置、加热器安装。

B.31.20   表 B.18.1 锅炉补给水除盐系统设备安装(编码：030218)中，机械过滤系统安装包括机械过滤器、水箱、水泵和鼓风机安装；除盐加混床设备安装包括水箱、水泵、计量箱、计量装置和喷射器安装；除二氧化碳和离子交换设备安装包括除二氧化碳器、混合器、阴阳离子交换器、再生罐和树脂贮存罐安装。

B.31.21       表 B.20.1    凝结水处理系统设备安装(编码：030220)中，凝结水处理设备包括离子交换器、再生器、过滤器、树脂贮存罐、树脂捕捉器、树脂喷射器、酸碱贮存罐、计量箱、喷射器和水泵的安装。

B.31.22      表 B.21.1     循环水处理系统设备安装(编码：030221)中，循环水处理及加药设备包括钠离子软化器、食盐溶解过滤器、加药设备、凝汽器铜管镀膜设备、空压机设备及其所需的附件和配件。

B.31.23       表 B.22.1    给水、炉水校正处理系统设备安装(编码：030222)中，给水、炉水校正处理设备包括汽水取样设备、炉内水处理装置、药液制备设备、计量设备、输送泵及其一切所需的附件和配件。

B.31.24       表 B.23.1    脱硫设备安装(编码：030223)中，脱硫附属机械及辅助设备包括增压风机、烟气换 热器(GGH) 、 真空皮带脱水机、旋流器和循环浆液泵的安装。

B.31.25       表 B.24.1    脱硝设备安装(编码：030224)中，其他罐体设备包括液氨储罐、氨气缓冲罐、氨气稀释罐、氨气存储罐的安装。

B.31.26      表 B.25.1    低压锅炉本体设备安装(编码：030225)中的相关说明：

1  散装和组装锅炉，不包括设备的包装材料、加固件的重量；

2  平台、扶梯、栏杆按本标准附录C.5 工艺金属结构安装相应编码列项。

B.31.27      表 B.28.1     三联供锅炉辅助设备安装(编码：030228)中，燃气机类型是指燃气轮机、燃气内 (外)燃机、燃气微燃机、余热直燃机等；吸收式制冷机类型是指烟气型吸收式制冷机、蒸汽型吸收式制冷机等；阀件是指节流阀、转向阀、烟气阀、水阀等。

B.31.28     | 表 B.29.1   工业炉安装(编码：030229)中的相关说明：

1  废热锅炉的结构是指快装型、半快装型、散装型，燃烧床类型是指单床型、双床型；单汽包型、双汽包型，具体按设计图纸所说明的为准；

2  附属设备钢结构及导轨，应按本标准附录C 静置设备与工艺金属结构制作安装工程及本标准附录N 其他及附属工程的相应项目编码列项。

B.31.29       表 B.30.1    锅炉系统调试、特殊项目测试和项目测试和性能验收试验(编码：030230)中，针对不同类型锅炉的属性，按照设计、电力建设规范及施工验收要求，分别列出需要调试的项目，并参照以上调试项目执行。

附录C   静置设备与工艺金属结构制作安装工程

C.1    静置设备

C.1.1      静置设备工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.1.1   的规定执行。

表C.1.1      静置设备(编码：030301)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030301001	容器	1.名称 2.材质 3.规格 4.容积5.构造形式6.内部构件名称	台	按设计图示数量计算	1.容器组吊装2.内部构件组对3.吊耳制作、安装4.焊缝热处理 5.压力试验6.清洗、脱脂、钝化
030301002	塔器	1 . 名称 2.材质  3.规格  4.容积5.构造形式6.塔内固定件材质 7.塔盘结构类型8.填充材料种类			1.塔器组装吊装 2.塔盘安装3.塔内固定件组对 4.吊耳制作、安装 5.焊缝热处理6.设备填充 7.压力试验8.清洗、脱脂、钝化
030301003	热交换器类设备	1.名称 2.材质 3.规格4.构造形式5.抽芯设计要求			1.安装2.地面抽芯检查
030301004	空气冷却器	1.名称 2.规格			1.管束(翅片)安装 2.构架安装3.风机安装
030301005	反应器	1.名称 2.规格3.内部结构形式			安装

续表C.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030301006	电解槽	1.名称 2.规格3.构造形式	套	按设计图示数量计算	安装
030301007	电除雾器	1.名称2.规格3.构造形式 4.壳体材料
030301008	电除尘器	1.名称 2.规格3.内部结构 4.除尘面积	台	按设计图示数量计算	安装

C.2 金属油罐制作安装

C.2.1  金属油罐制作安装工程量清单项自设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.2.1   规定执行。

表 C.2.1  金属油罐制作安装(编码：030302)

项目编码	项目名称	项目特征	计量单位	程量计算规则	工作内容
030302001	拱顶罐	1.名称 2.材质 3.规格 4.容量5.型钢圈材质	台	按设计图示数量计算	1.罐本体制作、安装2.型钢圈煨制 3.充水试验4.卷板平直5.拱顶罐临时加固件制作、安装与拆除 6.本体梯子、平台、栏杆制作安装7.附件制作、安装
030302002	浮顶罐				1.罐本体制作、安装 2.一二次密封装置安装3.旋转喷射器安装 4.型钢圈煨制5.内浮顶罐充水试验 6.浮顶罐升降试验7.卷板平直8.浮顶罐组装加固9.附件制作、安装10.本体梯子、平台、栏杆制作安装

续表C.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030302003	大型金属油罐	1.名称 2.材质 3.容积	座	按设计图示数量计算	1.底板、壁板预制安装2 . 底板、壁板板幅调整3.浮船船舱预制安装 4.浮船支柱预制安装 5.抗风圈、加强圈预制安装6.附件制作、安装7.大型油罐充水试验 8.本体浮船升降试验 9.焊缝预热，壁板焊缝热处理10.盘梯、平台制作、 安装11.钢板卷材平卷平直
030302004	加热器	1.名称2.蒸汽盘管管径3.排管的长度4.连接管主管长度 5.支座构造形式	m	盘管式加热器按  设计图示尺寸以长度计算，不扣除管件所占长度；排管式加热器按设计图示配管长度计算	1.制作、安装2.支座制作、安装3.连接管制作、安装 4.压力试验

C.3    球形罐组对安装

C.3.1      球形罐组对安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.3.1    规定执行。

表C.3.1       球形罐组对安装(编码：030303)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030303001	球形罐组对	1.名称2.材质3.球罐容量 4.球板厚度5.支柱耐火层材料	台	按设计图示数量计算	1.球形罐吊装、组对2.产品球板试验3.焊缝预热、后热4.球形罐水压试验5.球形罐气密性试验 6.支柱耐火层施工7.本体梯子、平台、栏杆制作、安装

C.4  气柜制作安装

C.4.1  气柜制作安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.4.1   规定执行。

表C.4.1  气柜制作安装(编码：030304)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030304001	气柜	1.名称2.构造形式 3.容量	座	按设计图示数量计算	1.气柜本体制作、 安装2.焊缝热处理 3.型钢圈煨制 4.配重块安装5.气柜充水、气密、快速升降试验6.平台、梯子、栏杆制作、安装7.附件制作、安装

C.5    工艺金属结构安装

C.5.1     工艺金属结构安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.5.1   规定执行。

表C.5.1      工艺金属结构制作安装(编码：030305)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030305001	联合平台	1.名称2.平台材质	t	按设计图示尺寸以质量计算	制作、安装
030305002	平台	1.名称2.平台板材质
030305003	梯子、栏杆、 扶手	1.名称 2.材质
030305004	桁架、管廊、 设备框架、  单梁结构	1.名称 2.材质3.管廊高度4.设备框架跨度			1.制作、安装2.钢板组合型钢制作
030305005	漏斗、料仓	1.名称 2.材质 3.规格4.漏斗形状			1.制作、安装 2.型钢圈煨制3.漏斗、料仓、衬板(若有需要)的制作、安装

续表C.5.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030305006	烟囱、烟道	1.名称 2.材质3.烟囱直径	t	按设计图示尺寸  展开面积以质量计算	1.制作、安装 2.型钢圈煨制
030305007	双层保温成品烟囱	1.名称 2.材质 3.规格4.保温厚度 5.接口形式	m	按设计图示烟囱中心线以长度计算	制作、安装
030305008	火炬及排气筒	1.名称 2.材质 3.规格 4.质量 5.高度	座	按设计图示数量计算	1.筒体制作、组对 2.塔架制作、组装3.火炬、塔架、筒体吊装4.火炬头安装

C.6     铝制、铸铁、非金属设备安装

C.6.1      铝制、铸铁、非金属设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.6.1   规定执行。

表C.6.1       铝制、铸铁、非金属设备安装(编码：030306)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030306001	容器	1.名称 2.材质	台	按设计图示数量计算	1.安装2.清洗、钝化及脱脂
030306002	塔器	1.名称 2.材质3.规格、型号			1.塔器整体安装 2.塔器分段组装3.塔器清洗、钝化及脱脂
030306003	热交换器	1.名称 2.材质			安装

C.7     撬块安装

C.7.1      撬块安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.7.1   规定执行。

表C.7.1      撬块安装(编码：030307)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030307001	撬块	1.名称 2.规格	套	按设计图示数量计算	1.撬块整体安装2.撬上部件与撬外部件的连接

C.8    无损检测与热处理

C.8.1     无损检验工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.8.1   规定执行。

表C.8.1     无损检验(编码：030308)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030308001	X射线探伤	1.名称 2.板厚3.底片规格	张	按规范或设计要求计算	无损检验
030308002	γ射线探伤
030308003	超声波探伤	1.名称 2.部位 3.板厚	1.m 2.m²	按规范或设计要求计算：1.金属板材对接焊缝、周边超声波探伤按长度计算2.板面超声波探伤检测按面积计算	1.对接焊缝、板面、板材周边超声波探伤  2.对比试块制作
030308004	磁粉探伤	1.名称 2.部位		按规范或设计要求计算：1.金属板材周边  磁粉探伤按长度计算2.板面磁粉探伤按面积计算	1.板材周边、板面磁粉探伤2.被检工件退磁
030308005	渗透探伤	名称	m	按设计图示数量以长度计算	渗透探伤
030308006	整体热处理	1.设备名称 2.设备质量 3.容积4.加热方式	台	按设计图示数量计算	1.整体热处理 2.硬度测定

续表C.8.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030308007	光谱分析	1.名称 2.部位	点	按规范或设计要求计算	光谱分析
030308008	焊缝热处理	1.名称2.加热方式 3.部位4.板材厚度	m	按规范或设计要求以焊缝长度计算	焊缝热处理

C.9  其他规定

C.9.1       静置设备定义：

1  静置设备是指不需动力带动，安装后处于静止状态的工艺设备；

2  设备类型是指设备构造形式及其用途的划分；

3  设备容积是指按设计图图示尺寸计量，不扣除内部构件所占体积；

4  设备压力是指设计压力，以“MPa”表示：

5  设备质量是指不同类型设备的金属质量；

6  设备直径是指设计图标注的设备内径尺寸；

7  设备安装高度是指以设计正负零为基准至设备底座安装标高的高度；

8  设备到货状态是指设备运到施工现场的结构状态，分为整体、分段设备和分片设备；

9  设备构造形式是指卧式设备安装和立式设备安装。

C.9.2      金属构件连接方式是指普通螺栓、高强螺栓、焊接及其他方式。

C.9.3      电气系统应按本标准附录D 电气设备安装工程的相应项目编码列项。

C.9.4     仪表系统应按本标准附录F  自动化控制仪表安装工程的相应项目编码列项。

C.9.5     备本体第一片法兰外的管线安装应按本标准附录H  工业管道工程的相应项目编码列项。

C.9.6     胎具制作、安装与拆除应按本标准附录P 措施项目的相应项目编码列项。

C.9.7     污水处理设备、其他水处理设备的安装应按现行国家标准《市政工程工程量计算标准》GB/T 50857的相应项目编码列项。

C.9.8      表 C.1.1    静置设备(编码：030301)中的有关问题说明：

1  静置设备是指不需动力带动的、安装后处于静止状态的工艺设备，其设备类型按构造形式及用途而划分，其构造形式是指卧式设备安装、立式设备安装，其设备直径是指设计图示的设备内径，其设备压力是指用“MPa”  表示的设计压力，其容积按设计图示尺寸计算及不扣除内部构件的体积；

2  所有类型容器的工作内容，均应包括容器本体、其内部固定件、开孔件、加强板、裙座(支座)及容器的鞍座、支座、法兰、地脚螺栓、内部构件、吊耳、绝缘、内衬，以及容器吊装就位所需之管线、梯子、平台、栏杆、扶手、吊装加固件及其他一切所需之附件和配件；

3  所有类型塔器的工作内容，均应包括塔器本体、其内部固定件、开孔件、加强板、裙座、内部填充及可拆件、吊耳、绝缘内衬，及塔器吊装就位所需之外部平台、梯子、栏杆、扶手、附塔管线、吊装加固件及其他一切所需之附件和配件；

4  如需在现场复合加工设备制作所需的复合板，则应说明于项目特征内；

5  附件是指设备的鞍座、支座、设备法兰、地脚螺栓制作等，项目特征描述时应结合工程实际予以描述。

C.9.10      表 C.2.1     金属油罐制作安装(编码：030302)中的有关问题说明：

1  盘管式加热器安装不扣除管件的长度；

2 拱顶罐的构造形式包括壁板连接搭接式、对接式，其工作内容应包括罐底板、罐壁板、罐顶板(含中心板)、角钢圈、加强圈、搭接、垫板、加强板及一切所需之附件和配件；

3  浮顶罐的构造形式包括双盘式、单盘式、内浮顶式，其工作内容应包括罐底板、罐壁板、罐顶板、角钢圈、加强圈、搭接、垫板、加强板及一切所需之附件和配件；

4  大型金属油罐的工作内容应包括本体的分部位及部件、各部位的搭接和对接垫板，以及积水坑、排水管、接管与配件、加热盘管、浮顶加热器、人孔制作、安装等附件。项目特征内按工程的设计图纸具体说明前述附件的内容。

C.9.11      表 C.3.1   球形罐组对安装(编码：030303)中的有关问题说明：

1  球形罐的工作内容应包括球壳板、支柱、拉杆、短管、加强板及一切所需之附件和配件；

2  球形罐的工作内容应包括焊接工艺评定，以及胎具的制作、安装与拆除。 C.9.12  表 C.4.1 气柜制作安装(编码：030304)中，构造形式指螺旋式、直升式。 C.9.13      表 C.5.1   工艺金属结构制作安装(编码：030305)中的有关问题说明：

1  联合平台是指由两台以上设备的平台互相连接组成的方便检修、操作用的平台，其质量计算：包括平台上梯子、栏杆、扶手的质量，不扣除孔眼和切角的质量，多角形连接筋板的质量以图示最长边和最宽边尺寸而按矩形面积计算；

2  平台、桁架、管廊、设备框架、单梁结构的质量计算不扣除孔眼和切角的质量，多角形连接筋板质量以图示最长边和最宽边尺寸而按矩形面积计算；

3  漏斗、料仓的质量计算不扣除孔眼和切角的质量；

4  烟囱、烟道的质量计算包括筒体、弯头、异径过渡段、加强圈、人孔、清扫孔、检查孔等的质量，不扣除孔洞和切角的质量；

5  火炬、排气筒的质量计算按设计图示尺寸计算，包括配件的质量，不扣除孔洞的面积；

6  连接方式包括普通螺栓连接、高强螺栓连接、焊接及其他方式；

7  与安装工程有关的工业厂房的主体钢结构，按本标准内设备框架的规定编码列项。 C.9.14      表 C.6.1    铝制、铸铁、非金属设备安装(编码：030306)中的有关问题说明：

1  容器安装的工作内容包括本体、附件、绝热、内衬，及容器吊装所需之管道、支架、临时加固措施、 索具、平衡梁，以及安装后内填的内件和填充物；

2  塔器的工作内容包括多节铸铁塔的本体、底座、冷却箱体、冷却水管、钛板换热器笠帽、塔盖、内件及附件；

3  热交换器的工作内容包括内件及附件。

C.9.15      表 C.7.1    撬块安装(编码：030307)中，撬块的工作内容包括撬块本体钢结构及其连接器，以及其上安装的设备、工业管道、阀门、管件、螺栓、垫片、电气、仪表部件和梯子、平台等。

C.9.16      表 C.8.1   无损检验(编码：030308)中，拍片张数按设计规定计算的探伤焊缝总长度除以胶片的有效长度。设计无规定的，胶片有效长度按250mm 计算。

附录D    电气设备安装工程

D.1     变压器安装

D.1.1     变压器安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.1.1  的规定执行。

表D.1.1     变压器安装(编码：030401)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030401001	油浸变压器	1.名称 2.型号 3.类型4.容量(kV ·A) 5.电压(kV)6.油过滤要求7.温控箱型号、规格	台	按设计图示数量计算	1.本体及附件安装 2.油过滤3.干燥、试验、化验、 色谱分析4.本体接地
030401002	干式变压器	1.名称 2.型号 3.类型4.容量(kV ·A) 5.电压(kV)6.干燥要求7.温控箱型号、规格			1.本体及附件安装 2.温控箱安装3.本体接地
030401003	油浸式消弧线圈	1.名称 2.型号 3.类型4.容量(kV ·A) 5.电压(kV)6.油过滤要求			1.本体及附件安装 2.油过滤3.干燥、试验、化验、 色谱分析4.本体接地
030401004	干式消弧线圈	1.名称 2.型号 3.类型4.容量(kV ·A) 5.电压(kV)6.干燥要求

D.2     配电装置安装

D.2.1     配电装置安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.2.1  的规定执行。

表D.2.1  配电装置安装(编码：030402)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030402001	高压开关设备	1.名称 2.型号3.额定电流(A) 4.电压(kV)5.接线材质、规格 6.油过滤要求	台(组)	按设计图示数量计算	1.本体安装 2.本体接地 3.油过滤4.干燥、试验、化验、 色谱分析
030402002	熔断器	1.名称 2.型号 3.规格4.电压(kV)	组		1.本体安装 2.本体接地
030402003	互感器	1.名称 2.型号 3.规格 4.类型5.油过滤要求	台		1.本体安装 2.油过滤3.干燥、试验、化验、 色谱分析4.本体接地
030402004	避雷器	1.名称 2.型号 3.规格4.电压(kV)	组		1.本体安装 2.本体接地
030402005	电抗器	1.名称 2.型号 3.规格4.容量(kV ·A) 5.电压(kV)6.质量(t/组) 7.油过滤要求 8.干燥要求			1.本体安装 2.油过滤3.干燥、试验、化验、 色谱分析4.本体接地
030402006	电容器	1.名称 2.型号3.质量(t/个) 4.结构形式	个		1.本体安装 2.本体接地

续表D.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030402007	交流滤波装置组架	1.名称 2.型号 3.规格4.导线连接材质、 规格	台	按设计图示数量计算	1.本体安装 2.本体接地
030402008	开闭所成  套配电装置	1.名称 2.型号 3.规格4.电压(kV)5.导线连接材质、 规格	座	按设计图示数量计算	1.本体安装 2.接线3.本体接地
030402009	高压开关柜	1.名称 2.型号 3.规格4.电压(kV)5.母线配置方式	台		1.本体安装 2.本体接地
030402010	低压开关柜	1.名称 2.规格 3.型号4.电压等级(V)			1.本体安装 2.本体接地
030402011	成套配电箱	1.名称 2.型号 3.规格4.电压(kV) 5.安装方式6.接线端子材质、 规格7.端子板外部接线材质、规格			1.本体安装2.焊、压接线端子3.配电箱二次线连接 4.本体接地
030402012	预装式变电站	1.名称 2.型号 3.规格4.容量(kV ·A) 5.电压(kV)6.结构形式			1.本体安装2.进箱母线安装 3.本体接地

续 表D.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030402013	配电智能设备	1.名称 2.型号 3.规格 4.类型	台	按设计图示数量计算	1.本体安装 2.接线3.本体接地

D.3    母线安装

D.3.1     母线安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.3.1  的规定执行。

表D.3.1     母线安装(编码：030403)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030403001	软母线	1.名称 2.材质 3.规格4.绝缘子类型、规格 5.电流(A)	m	按设计图示尺寸  以单相长度的总长度加预留长度计算	1.母线安装2.绝缘子耐压试验 3.跳线安装4.绝缘子安装
030403002	矩形母线、 引下线	1.名称 2.规格 3.材质4.绝缘子类型、规格 5.穿通板材质、规格 6.母线桥材质、规格 7.伸缩节、过渡板材质、规格			1.母线安装2.穿通板制作、安装 3.支持绝缘子耐压试验，安装 4.伸缩节安装5.过渡板安装6.刷分相漆或套相色管7.本体接地
030403003	槽形母线	1.名称 2.规格 3.材质4.连接设备名称、 规格			1.母线制作、安装2.与发电机、变压器连接3.与断路器、隔离开关连接4.刷分相漆或套相色管5.本体接地
030403004	管型母线、 引下线	1.名称 2.规格 3.材质4.绝缘子类型、规格 5.穿通板材质、规格 6.母线桥材质、规格 7.伸缩节、过渡板材质、规格			1.母线安装2.穿通板制作、安装 3.支持绝缘子耐压试验，安装 4.伸缩节安装 5.过渡板安装6.刷分相漆或套相色管7.本体接地

续表D.3.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030403005	封闭母线	1.名称 2.型号 3.规格 4.材质5.额定电流(A)	m	按设计图示尺寸以中心线长度的总长度计算	1.母线安装 2.附件安装 3.本体接地
030403006	低压封闭式插接母线槽	1.名称 2.型号 3.规格4.额定电流(A) 5.线制
030403007	始端箱、 分线箱	1.名称 2.型号 3.规格4.额定电流(A)	台	按设计图示数量计算	1.本体安装 2.本体接地
030403008	重型母线	1.名称 2.材质 3.规格4.电压(kV)5.额定电流(A) 6.材质7.绝缘子类型、规格 8.伸缩器及导板规格9 . 加工面面积 (mm²)	t	按设计图示尺寸以质量计算	1.母线制作、安装2.伸缩器及导板制作、安装3.支持绝缘子安装 4.母线接触面加工 5.本体接地
030403009	母线绝缘热缩管	1.名称 2.型号3.规格4.电压(kV)	m	按设计图示尺寸以长度计算	本体安装
030403010	母线穿墙套管	1.名称 2.材质 3.型号 4.规格5.电压(kV)	个	按设计图示数量计算	1.本体安装 2.本体接地3.高压母线穿墙套管耐压试验

D.4    控制、保护、直流装置安装

D.4.1      控制、保护、直流装置安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.4.1   的规定执行。

表D.4.1      控制、保护、直流装置安装(编码：030404)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030404001	控制屏	1.名称 2.型号 3.规格4.接线端子材质、 规格5.端子外部接线材质、规格6 . 小母线材质 、 规格7.屏边规格	台	按设计图示数量计算	1.本体安装2.焊、压接线端子3.盘柜配线、端子接线4.小母线安装 5.屏边安装6.本体接地
030404002	继电、信号屏
030404003	模拟屏
030404004	配电屏
030404005	弱电控制返回屏
030404006	高频开关电源	1.名称 2.型号3.额定电流(A)	座		1.本体安装2.焊、压接线端子 3.本体接地
030404007	硅整流柜	1.名称 2.型号 3.规格4.额定电流(A)	台		1.本体安装 2.本体接地
030404008	可控硅柜	1.名称 2.型号3.额定电流(A)
030404009	自动调节励磁屏	1.名称 2.型号 3.规格4.接线端子材质、 规格5.端子外部接线材质、规格6 . 小母线材质 、 规格7.屏边规格			1.本体安装2.焊、压接线端子3.盘柜配线、端子接线4.小母线安装 5.屏边安装6.本体接地
030404010	励磁灭磁屏
030404011	直流馈电屏
030404012	事故照明切换屏

续表D.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030404013	控制台	1.名称 2.型号 3.规格4.接线端子材质、 规格5.端子外部接线材质、规格6.小母线材质、规格	台	按设计图示数量计算	1.本体安装2.焊、压接线端子3.盘柜配线、端子接线 4.小母线安装5.本体接地
030404014	控制箱、 同期小屏	1.名称 2.型号 3.规格4.接线端子材质、 规格5.端子外部接线材质、规格			1.本体安装2.焊、压接线端子3.箱内配线、端子接线 4.本体接地

D.5    低压电器设备安装

D.5.1     低压电器设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.5.1   的规定执行。

表D.5.1       低压电器设备安装(编码：030405)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030405001	低压电气开关	1.名称 2.型号 3.规格 4.类别5.接线端子材质、 规格6.额定电流(A) 7.安装方式	个	按设计图示数量计算	1.本体安装 2.接线3.接地
030405002	低压熔断器	1.名称 2.型号 3.规格 4.类别5.额定电流(A)6.接线端子材质、规格	台	按设计图示数量计算	1.本体安装2.焊、压接线端子 3.接线
030405003	限位开关
030405004	控制器
030405005	接触器、 磁力启动器
030405006	Y-△自耦  减压启动器
030405007	电磁铁(电磁制动器)
030405008	快速自动开关
030405009	电阻器		箱
030405010	油浸频敏变阻器		台

续表D.5.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030405011	分流器	1.名称 2.型号 3.规格4额定电流(kA)5.接线端子材质、规格	个	按设计图示数量计算	1.本体安装2.焊、压接线端子 3.接线
030405012	自动调压器	1.名称 2.型号 3.规格4.容量(kV ·A) 5.安装方式	台
030405013	小电器	1.名称 2.型号3.容量(V ·A) 4.类别5.接线端子材质、 规格	个
030405014	端子箱	1.名称 2.型号 3.规格4.安装部位	台		1.本体安装2.端子板安装 3.接线4.接地
030405015	风扇	1.名称 2.型号 3.规格4.安装方式			1.本体安装2.调速开关安装
030405016	充电桩	1.名称 2.型号 3.规格4.电压类型 5.电压等级 6.安装方式			1.本体安装 2.接线3.接地
030405017	其他电器	1.名称 2.型号 3.规格4.安装方式

D.6  光伏组件设备安装

D.6.1     光伏组件设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.6.1   的规定执行。

表D.6.1  光伏组件设备安装(编码：030406)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030406001	蓄电池	1.名称 2.型号 3.规格4.容量(A ·h) 5.充放电要求	个	按设计图示数量计算	1.本体安装 2.充放电
030406002	EPS、UPS 电源	1.名称 2.型号 3.容量4.充放电要求	套		1.本体安装 2.本体接地
030406003	太阳能电池	1.名称 2.型号 3.规格4.安装方式	组		1.安装 2.接地
030406004	太阳能控制器安装	1.名称2.型号3.安装方式	台		1.安装 2.接线 3.接地
030406005	光伏成品支架	1.名称 2.型号 3.规格4.安装方式	t		1.安装 2.接地
030406006	光伏组件	1.名称2.组件规格 3.容量4.接线端子材质、 规格5.安装方式	块		1.光伏组件安装 2.接线3.本体接地
030406007	光伏逆变器	1.名称 2.型号3.基础底座形式、 材质4.容量5.接线端子材质、 规格	台		1.基础底座安装2.逆变器本体安装 3.接线4.接地

续 表D.6.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030406008	太阳能光导管	1.名称 2.型号3.电压等级4.接线端子材质、 规格5.安装方式	套	按设计图示数量计算	1.预留孔洞2.洞口的检查、调整、定位3.安装防水帽 4.安装采光罩 5.安装导光管 6.安装漫射器 7.接线8.本体接地
030406009	光伏方阵联测	规格	方阵组		联测

D.7    电机检查接线

D.7.1     电机检查接线工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.7.1   的规定执行。

表D.7.1  电机检查接线(编码：030407)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030407001	交流发电机	1.名称 2.型号3.额定功率(kW) 4.电压(kV)5.接线端子材质、 规格	台	按设计图示数量计算	1.检查接线 2.本体接地
030407002	直流发电机
030407003	微型电机	1.名称 2.类型3.额定功率(kW) 4.电压(kV)5.电源类型 6.防爆要求7.接线端子材质、 规格
030407004	小型电动机	1.名称 2.型号3.额定功率(kW) 4.电压(kV)5.电源类型 6.防爆要求7.接线端子材质、 规格

续表D.7.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030407005	大中型电动机	1.名称 2.型号3.额定功率(kW) 4.电压(kV)5.电源类型 6.防爆要求7.接线端子材质、 规格	台	按设计图示数量计算	1.检查接线 2.本体接地3.大型电击抽芯检查
030407006	变频机组	1.名称 2.型号3.额定功率(kW)   4.接线端子材质、 规格			1.检查接线 2.本体接地

D.8     滑触线装置安装

D.8.1      滑触线装置安装工程量清单项目设置、项目特征描述的丙容、计量单位及工程量计算规则应按表D.8.1   的规定执行。

表D.8.1      滑触线装置安装(编码：030408)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030408001	滑触线	1.名称 2.型号 3.规格 4.材质5.额定电流(A)6.紧固装置类型   7.伸缩接头材质、规格	m	按设计图示尺寸  以单相长度的总长度数量加预留长度计算	1.支架制作、安装2.瓷瓶安装3.滑触线安装 4.涂刷相色漆 5.接线6.接地
030408002	移动软电缆	1.名称 2.材质 3.型号4.规格5.拉紧装置类型6.拉紧装置材质、 规格7.接线端子材质、 规格		按设计图示尺寸  以单根长度的总长度数量加预留长度计算	1.支架制作、安装 2.拉紧装置及挂式支持器制作、安装 3.移动软电缆安装4.伸缩接头制作、安装5.压、焊接线端子6.接线 7.接地

D.9      电缆安装

D.9.1      电缆安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.9.1  的规定执行。

表D.9.1      电缆安装(编码：030409)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030409001	电力电缆	1.名称 2.型号 3.规格 4.材质5.电压(kV) 6.敷设方式	m	按设计图示尺寸以单根长度的总长度加预留长度计算	1.电缆敷设2.揭(盖)盖板
030409002	控制电缆
030409003	电力电缆头	1.名称 2.型号 3.规格4.材质、类型 5.电压(kV)	个	按设计图示数量计算	1.电缆头制作 2.电缆头安装 3.电缆头接地
030409004	电缆中间头				1.电缆中间头制作 2.电缆头中间安装 3.电缆头接地
030409005	控制电缆头				1.电缆头制作 2.电缆头安装 3.电缆头接地
030409006	电缆保护管	1 . 名称 2.材质  3.规格4.敷设方式	m	按设计图示尺寸以长度计算	保护管敷设
030409007	阻燃槽盒	1.名称 2.材质 3.规格 4.型号			槽盒安装
030408008	铺砂、盖保护板(砖)	1.种类 2.规格			1.铺砂2.盖板(砖)
030409009	防火槽、带	1.名称 2.材质3.防火要求			安装
030409010	防火隔板、 防火墙	1.名称 2.材质3.防火要求	m²	按设计图示尺寸以面积计算
030409011	防火堵料(包)		kg	按设计图示尺寸以质量计算
030409012	电缆防火涂料		m²	按设计图示尺寸以涂刷面积计算

D.10     防雷及接地装置

D.10.1      防雷及接地装置工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.10.1   的规定执行。

表D.10.1       防雷及接地装置(编码：0304010)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030410001	接地极	1.名称 2.材质 3.规格	根(块、套)	按设计图示数量计算	接地极(板、桩)制作、安装
030410002	接地母线	1.名称 2.材质 3.规格4.安装部位	m	按设计图示尺寸的总长度加预留长度计算	1.室外母线挖填土 2.接地母线制作、 安装
030410003	引下线	1.名称 2.材质 3.规格4.安装形式	m	按设计图示尺寸的总长度加预留长度计算	1.引下线制作、安装 2.利用主钢筋进行电气连接
030410004	均压环			按设计图示尺寸的总长度计算	1.均压环敷设2.柱主筋与圈梁焊接 3.利用圈梁钢筋焊接
030410005	接闪带			按设计图示尺寸的总长度加预留长度计算	接闪带制作、安装
030410006	接闪杆	1.名称 2.材质 3.规格4.安装形式、高度	根	按设计图示数量计算	接闪杆制作、安装
030410007	等电位端子箱、测试板	1.名称 2.材质 3.规格	台	按设计图示尺寸以展开面积计算	1.制作2 安装
030410008	绝缘垫		m²
030410009	智能防雷装置	1.名称 2.规格 3.类别4.防雷等级	套	按设计图示数量计算	1.本体安装 2.接线3.接地

续表D.10.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030410010	降阻剂	1.名称 2.型号	kg	按设计图示规格以质量计算	1.施放降阻剂2 运输
030410011	接地跨接	1.名称 2.材质 3.规格	处	按设计图示数量计算	1.制作 2.跨接
030410012	防雷断  接卡、箱	1.名称2.型号3.安装形式4.箱体材质、尺寸	个		1.断接卡制作、安装 2.箱体安装

D.11     10kV 及以下架空配电线路

D.11.1      10kV   及以下架空配电线路工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.11.1    的规定执行。

表 D.11.110kV    及以下架空配电线路(编码：030411)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030411001	电杆组立	1.名称 2.材质 3.规格 4.类型 5.地形6.土壤类别7.底盘、拉盘、卡盘规格8.电杆防腐要求9.拉线类别、规格 10.撑杆杆长(m)  11.钢圈直径(mm) 12.封顶直径(mm)	基	按设计图示数量计算	1.定位2.电杆组立3.底盘、拉盘、卡盘安装4.拉线制作、安装5.撑杆、钢圈焊接、封顶6.电杆防腐 7.运输
030411002	铁塔组立	1.名称 2.材质 3.规格 4.质量 5.地形6.土壤类别			1.定位2.铁塔组立 3.塔身调整4.运输5.本体接地

续 表D.11.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030411003	横担组装	1.名称 2.材质 3.规格 4.类型5.电压等级(kV) 6.绝缘子类别7.金具品种规格	组	按设计图示数量计算	1.横担安装2.瓷瓶、金具组装 3.运输
030411004	导线	1.名称 2.型号 3.材质 4.规格 5.地形6.跨越类型、宽度	km	按设计图示尺寸以单线长度计算 (含预留长度)	1.导线架设  2.导线跨越  3进户线架设 4.运输
030411005	杆上设备	1.名称 2.型号 3.规格4.容量(kV ·A)5.支撑架种类、规格 6.接线端子材质、规格7.接地要求 8.附属设备	1.台 2.组	按设计图示数量计算	1.支撑架 2.安装3.本体安装4.焊压接线端子、 接线5.设备本体接地 6.运输7.接地环及绝缘护罩等附属设备安装

D.12   配管、配线

D.12.1     配管、配线工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.12.1   的规定执行。

表D.12.1      配管、配线(编码：030412)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030412001	配管	1.名称 2.材质 3.规格4.配置形式 5.接地要求6.钢索材质、规格 7.引线材质	m	按设计图示尺寸以长度计算	1.电线管路敷设2.钢索架设(拉紧装置安装) 3.穿引线  4.接地
030412002	线槽	1.名称 2.材质 3.规格			本体安装

续表D.12.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030412003	桥架	1.名称 2.型号 3.规格 4.材质 5.类型6.接地跨接方式	m	按设计图示尺寸以长度计算	1.本体安装2.本体跨接接地3.隔板、盖板等附件安装
030412004	配线	1.名称2.配线形式 3.型号4.规格5.材质6.配线线制7.钢索材质、规格		按设计图示尺寸加预留长度以单线长度计算	1.配线2.钢索架设(拉紧装置安装)3.支持体(夹板、绝缘子、槽板等)安装
030412005	接线箱	1.名称 2.材质 3.规格4.安装形式	个	按设计图示数量计算	本体安装
030412006	接线盒
030412007	连接短管		根

D.13     照明器具安装

D.13.1     照明器真安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按D.13.1  的规定执行。

表D.13.1      照明器具安装(编码：030413)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030413001	普通灯具	1.名称 2.型号 3.规格 4.类型	套	按设计图示数量计算	1.本体安装 2.接地
030413002	装饰灯	1.名称 2.型号 3.规格4.安装方式	1.套 2.m 3.m²	1.以“套”计量，按设计图示数量计算2.以“m”计量，按设计图示尺寸以长度计算3.以“m²”计量，按设计图示尺寸以面积计算
030413003	荧光灯		套	按设计图示数量计算

续表D.13.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030413004	嵌入式地灯	1.名称2.型号3.安装方式	套	按设计图示数量计算	1.本体安装 2.接地
030413005	工厂灯
030413006	高度标志灯、 障碍灯	1.名称 2.型号 3.规格4.安装高度
030413007	医疗专用灯	1.名称 2.型号 3.规格
030413008	霓虹灯	1.名称2.型号3.单位数量 4.安装方式	m	按设计图示尺寸以长度计算	1.霓虹灯管安装 2.接线
030413009	霓虹灯控制变压器、 控制器	1.名称2.型号3.安装方式	台	按设计图示数量计算	1控制设备安装 2.接线3.接地
0304130010	小区路灯	1.名称 2.型号 3.规格4.灯具类型5.灯杆材质、规格 6.灯架形式及臂长7.附件配置要求8.灯杆形式(单、双) 9.杆座材质、规格10.安装方式11.接线端子材质、 规格	套		1.立灯杆2.杆座安装3.灯架及灯具附件安装4.焊、压接线端子 5.灯杆编号6.接地
030413011	智能灯光控制系统	1.灯具、控制设备名称2.型号3.规格4.控制软件5.连接、控制、数据导线材质、规格6.安装方式7.接地线材质、规格	系统	按设计图示以系统计算	1.灯具安装 2.线路安装3.控制设备安装 4接线5.接地

续表D.13.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030413012	景观灯	1.名称 2.型号 3.规格4.安装方式5.接地线材质、规格	1.套 2.m 3.m²	1.以”套”计量，按设计图示数量计算2.以“m”计量，按设计图示尺寸  以长度计算3. 以“m²”计量， 按设计图示尺  寸以面积计算	1.安装 2.接线 3.接地
030413013	照明开关、 按钮	1.名称 2.材质 3.规格4.安装方式	套	按设计图示数量计算	安装接线
030413014	插座
030413015	照明系统调试	1.名称2.电压等级	系统	按设灯具回路数量计算	系统调试
030413016	光导管采光装置	1.名称 2.材质 3.规格4.安装方式	套	按设计图示数量计算	本体安装
030413017	采光井照明装置
030413018	光纤式阳光导入器				1.支架台的制作、安装 2.光纤接入3.电源接线4.太阳光导入器安装 5.光纤发光尾灯安装

D.14     起重运输设备电气装置

D.14.1      起重运输设备电气装置工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表D.14.1    的规定执行。

表 D.14.1       起重运输设备电气装置(编码：030414)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内
030414001	起重设备电气装置	1.名称2.型号3.规格4.起重重量	台	按设计图示数量计算	1.本体设备之控制设备安装2.本体设备线缆安装 3.电气系统调试4.负荷试验

D.15      附属工程

D.15.1       附属工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.15.1 的规定执行。

表 D.15.1   附属工程(编码：030415)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030415001	穿墙板	1.名称 2.规格 3.材质	套	按设计图示数量计算	1.定位 2.安装
030415002	金属围网、 金属网门	1.名称 2.规格	m²	按设计图示尺寸以面积计算	1.放线 2.定位 3.下料 4.安装

D.16      电气调整试验

D.16.1      电气调整试验工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.16.1    的规定执行。

表 D.16.1       电气调整试验(编码：030416)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030416001	发电机	1.名称 2.型号3.电压(kV) 4.容量(MW)	台	按设计图示数量计算	系统调试
030416002	励磁机(柜)	1.名称 2.型号3.容量(MW) 4.类型
030416003	发电机主变压器组	1.名称 2.型号3.电压(kV) 4.容量(MW)
030416004	发电机同期系统	1.名称 2.电压3.容量(MW) 4.机组数量	组

续表D.16.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030416005	电力变压器系统	1.名称 2.型号3.容量(kV ·A)	系统	按设计图示系统计算	系统调试
030416006	输配电装置系统	1.名称 2.型号3.电压(kV) 4.类型
030416007	母线系统	1.名称2.电压(kV)	段	按设计图示数量计算
030416008	保护装置	1.名称 2.类型	套
030416009	自动投入装置		系统、套
030416010	测量与监视系统	.名称  2.类别
030416011	保安电源系统	1.名称 2.型号 3.类别4.容量(kW、kV ·A)	系统
030416012	事故照明切换系统	1.名称 2.型号 3.类别4.容量(MW)	台、座	按设计图示系统计算
030416013	无功补偿装置系统	1.名称2.电压(kV)	组
030416014	电除尘器	1.名称 2.型号 3.规格	套

续 表D.16.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030416015	故障滤波系统	1.名称2 . 容量(MW)	系统	按设计图示数量计算	系统调试
030416016	硅整流设备、可控硅整流装置	1.名称2.类别3. 电流(A)		按设计图示系统计算
030416017	电动机负载调试	1.名称 2.电压3.功率(kW) 4.电流类型5.控制方式6.电动机类型 7.联锁台数	台	按设计图示数量计算
030416018	10kV及以下开闭所成套装置系统	1.名称2.电压(kV) 3.操作方式4 . 开关间隔单元个数	座
030416019	组合成套箱式变电站系统	1.名称2.电压(kV)3.变压器容(kV ·A)	座
030416020	微机监控系统	1.名称2 . 容量(MW)	台、座
030416021	“五防”系统		座
030416022	配电智能系统	1.名称2.间隔数量(个)	系统
030416023	整套启动系统	1.名称2.电压(kV)   3 . 容量(MW) 4.类型	台、座
030416024	特殊项目	1.名称2.电压(kV) 3.容量	台、组		1.测试2.性能验收试验 3.系统调试

续表D.16.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030416025	智能防雷预警监控	1.名称 2.型号	系统	按设计图示数量计算	系统调试
030416026	智能灯光控制系统
030416027	接地装置				接地电阻测试
030416028	电缆试验	1.名称2.电压(kV)	根、次		电气试验测试
030416029	其他项目调试	1.名称 2.型号	系统		系统调试

D.17  其他规定

D.17.1       电气设备安装工程适用于10kV 及以下变配电设备及线路的安装工程、车间动力电气设备及电气照明、防雷及接地装置安装、配管配线、电气调试等。

D.17.2       电缆排管、管道包封应按现行国家标准《市政工程工程量计算规范》GB/T       50857的相应项目编码列项。

D.17.3       本附录中的预留长度及附加长度见表D.17.3-1～  表 D.17,3-8。

表 D.17.3-1         软母线安装预留长度                   单位：m/ 根

项目	耐张	跳线	引下线、设备连接线
预留长度	2.5	0.8	0.6

表D.17.3-2         硬母线配置安装预留长度                 单位：m/ 根

序号	项    目	预留长度	说   明
1	矩形、槽形母线终端	0.3	从最后一个支持点算起
2	矩形、槽形母线与分支线连接	0.5	分支线预留
3	矩形母线与设备连接	0.5	从设备端子接口算起
4	多片重型母线与设备连接	1.0	从设备端子接口算起
5	槽形母线与设备连接	0.5	从设备端子接口算起

表 D.17.3-3   盘、箱、柜的外部进出线预留长度              单位：m/ 根

序号	项    目	预留长度(m)	说   明
1	各种箱、柜、盘、板、盒	高 + 宽	盘面尺寸
2	单独安装的铁壳开关、自动开关、刀开关、启动器、箱式电阻器、变阻器	0.5	从安装对象中心算起
3	继电器、控制开关、信号灯、按钮、熔断器等小电器	0.3	从安装对象中心算起

续表D.17.3-3

序号	项    目	预留长度(m)	说   明
4	分支接头	0.2	分支线预留

表 D.17.3-4       滑触线安装预留长度                   单位：m/ 根

序号	项    目	预留长度	说  明
1	圆钢、铜母线与设备连接	0.2	从设备接线端子接口算起
2	圆钢、铜滑触线终端	0.5	从最后一个固定点算起
3	角钢滑触线终端	1.0	从最后一个支持点算起
4	扁钢滑触线终端	1.3	从最后一个固定点算起
5	扁钢母线分支	0.5	分支线预留
6	扁钢母线与设备连接	0.5	从设备接线端子接口算起
7	轻轨滑触线终端	0.8	从最后一个支持点算起
8	安全节能及其他滑触线终端	0.5	从最后一个固定点算起

表D.17.3-5        电缆敷设预留长度

序号	项   目	预留长度	说   明
1	电缆敷设弛度、波形弯度、交叉	2.5%	按电缆全长计算
2	电缆进入建筑物	2.0m	规范规定最小值
3	电缆进入沟内或吊架时引上(下) 预留	1.5m	规范规定最小值
4	变电所进线、出线	1.5m	规范规定最小值
5	电力电缆终端头	1.5m	检修余量最小值
6	电缆中间接头盒	两端各留2.0m	检修余量最小值
7	电缆进控制、保护屏及模拟盘、配电箱等	高+宽	按盘面尺寸
8	高压开关柜及低压配电盘、柜	2.0m	盘下进出线
9	电缆至电动机	0.5m	从电动机接线盒算起
10	厂用变压器	3.0m	从地坪算起
11	电缆绕过梁柱等增加长度	按实计算	按被绕物的断面情况计算增加长度
12	电梯电缆与电缆架固定点	每处0 . 5m	规范规定最小值

表D.17.3-6        接地母线、引下线、接闪带附加长度               单位：m

项    目	附加长度	说   明
接地母线、引下线、接闪带附加长度	3.9%	按接地母线、引下线、接闪带全长计算

表D.17.3-7       架空导线预留长度                    单位：m/ 根

项    目		预留长度
高压	转角	2.5
	分支、终端	2.0
低压	分支、终端	0.5
	交叉跳线转角	1.5
与设备连线		0.5
进户线		2.5

表D.17.3-8   配线进入箱、柜、板的预留长度               单位：m/ 根

序号	项    目	预留长度(m)	说   明
1	各种开关箱、柜、板	高+宽	盘面尺寸
2	由地面管子出口引至动力接线箱	1.0	从管口计算
3	电源与管内导线连接(管内穿线与软、硬母线接点)	1.5	从管口计算
4	出户线	1.5	从管口计算
5	电动机	0.5	从电动机接线盒算起

D.17.4      表 D.1.1    变压器安装(编码：030401)中，变压器是指电力变压器，整流变压器、自耦变压器、有载调压变压器、电炉变压器、接地变压器等。类型是指三相、单相。

D.17.5      表 D.2.1    配电装置安装(编码：030402)中的有关问题说明：

1  本表适用于高低压配电装置；

2  高压开关设备包括：高压断路器、高压隔离开关、真空接触器、高压负荷开关，但其中所含高压断路器的储气罐、储气罐至断路器的管路应按本标准附录H  工业管道工程的相应项目编码列项；

3 配电智能设备的类型包括：远方终端设备、子站设备、主站系统设备、电能表集中采集系统设备、 抄表采集系统设备；

4  插座箱应按本表内的“成套配电箱”编码列项；

5  高、低压电容器柜应按本表内的“高、低压开关柜”编码列项；

6  高压开关柜项目特征中的母线配置方式是指单母线或是双母线；

7  安装方式是指配电装置落地安装、墙体嵌入式安装、挂墙式安装；

8  预装式变电站结构形式包括美式箱变和欧式箱变。

D.17.6      表 D.3.1    母线安装(编码：030403)中的有关问题说明：

1  封闭母线是指分相封闭母线、共箱母线；

2  软母线安装预留长度见表D.17.3-1;

3  硬母线配置安装预留长度见表D.17.3-2。

D.17.7      表 D.4.1    控制、保护、直流装置安装(编码：030404)中盘、箱、柜的外部进出电线预留长度见表D.17.3-3。

D.17.8      表 D.5.1     低压电器设备(编码：030405)中的有关问题说明：

1  低压电气开关包括：开关箱、控制开关、低压断路器、低压隔离开关、刀型开关、组合控制开关、剩余电流保护开关、变频控制器、集中调速开关及其他同类开关；

2  小电器包括：按钮、小型安全变压器、测量表计、继电器、辅助电压互感器、水位电气信号装置、电笛、电铃、门铃、电磁锁、屏上辅助设备、浴霸及其他同类电器装置；

3  其他电器包括本表未列的电器项目，其项目名称应根据设计图纸说明的电器名称而确定，并说明项目特征、计量单位及工作内容；

4  安装方式是指低压电器设备的落地安装、墙体嵌入式安装、挂墙式安装；

5  盘、箱、柜的外部进出电线预留长度见表D.17.3-3。

D.17.9       表 D.6.1    光伏组件设备安装(编码：030406)中的有关问题说明：

1  成套蓄电池柜应按本标准附录D.2 “成套配电箱”编码列项；

2  光伏组件设备安装方式包括：落地安装、挂式安装；

3  汇流箱应按本标准附录D.2 “成套配电箱”编码列项；

4  光伏支架预制桩应按现行国家标准《房屋建筑与装饰工程工程量计算标准》GB/T   50854的相应项目编码列项。

D.17.10       表 D.7.1    电机检查接线(编码：030407)中的有关问题说明：

1  微型电机的类型包括不超过0 . 75kW 的小功率驱动微型电机、控制微型电机、电源微型电机三类；

2  电动机按其质量划分为大、中、小型：小型电动机指3t以下质量的电动机，中型电动机指3t~ 30t 质量的电动机，大型电动机指30t 以上质量的电动机；

3  电动机的电源类型包含交流、直流两类，交流电动机再划分为异步电动机、同步电动机两类。

D.17.11       表 D.8.1    滑触线装置安装(编码：030408)中的相关问题说明：

1  滑触线安装预留长度见表D.17.3-4;

2  移动软电缆预敷设驰度、波纹弯度、预留长度见表D.17.3-5;

3  成品滑触线为安全节能型滑触线。其他型钢(角钢、扁钢、槽钢、工字钢、圆钢)滑触线均在现场制作、安装。

D.17.12       表 D.9.1   电缆安装(编码：030409)中的有关问题说明：

1  电缆保护管的敷设方式是指地上、地下；入室电缆套管的电缆保护管，应按本标准附录D.12 配管、配线中的“连接短管”编码列项；

2  电缆敷设预留长度及附加长度见表D.17.3-5;

3 电缆桥架、电缆线槽应按本标准附录D.12 配管、配线中的相应项目编码列项； 4电缆分支箱应按本标准附录D.5 低压电器设备安装中的“端子箱”编码列项；

5  电缆的敷设方式是指直埋、电缆沟(隧)道内、排管内、室内、竖井通道等敷设。

D.17.13       表 D.10.1       防雷及接地装置(编码：0304010)中的有关问题说明：

1  利用桩基础作接地极，应在项目特征内说明桩台下桩的基数、其桩主筋按柱引下线计算工程量。 利用基础钢筋作接地极，应按本表内的均压环编码列项。

2  利用柱筋作引下线，应在项目特征内说明柱筋的焊接根数。

3  利用圈梁筋作均压环，应在项目特征内说明圈梁筋的焊接根数。

4  利用电缆、电线作接地线，应按本标准附录D.9 电缆安装和附录D.12 配管、配线的相应项目编码列项。

5  接地母线、避雷引下线、避雷网的附加长度见表D.17.3-6。

6  接地跨接指接地网跨接、等电位连接、钢铝窗接地、构架接地、引下线主筋与圈梁钢筋的跨接、承台桩接地连接。

7    智能防雷装置包括 SPD  浪涌保护器、SPD  后备保护器、智能防雷预警监控设备等防雷电新型产品 。

8    阴极保护接地，应按本标准附录M  刷油、防腐蚀、绝热工程的相应项目编码列项。

9  接地极、室外母线、降阻剂土石方工程按应按现行国家标准《房屋建筑与装饰工程工程量计算标准》GB/T     50854的相应项目编码列项。

D.17.14      表 D.11.110kV       及以下架空配电线路(编码：030411)中的有关问题说明：

1  导线架设预留长度见表D.17.3-7;

2  接地装置应按本标准附录D.10 防雷及接地装置的相应项目编码列项；

3  杆上设备调试应按本标准附录D.16 电气调整试验的相应项目编码列项；

4  跨越类型是指跨越河流、河谷、公路、铁路、民舍等障碍；

5  电杆、铁塔基础开挖土石方及钢筋混凝土基础与地基处理、桩、钢筋、铁件、排洪沟、护坡、挡土墙应按现行国家标准《房屋建筑与装饰工程工程量计算标准》GB   50854的相应项目编码列项。

D.17.15       表 D.12.1     配管、配线(编码：030412)中的有关问题说明：

1  连接短管适用于装配式建筑，其他建筑的连接短管应已包括在相关设备的工作内容内。

2  配管的名称是指紧定管、镀锌钢管、防爆管、可挠金属套管、塑料管、金属软管、波纹管、KBG  扣压钢导管等，其配置形式指明配、暗配、吊顶内、钢结构支架、钢索配管、埋地敷设、水下敷设、箱罐容器内、砌筑沟内敷设等。

3  配线的名称是指管内穿线、绝缘子配线、线槽配线、塑料护套配线、绝缘导线明敷、车间配线等， 其配线形式指在木结构、砖混结构、混凝土结构、钢结构、沿顶棚、沿支架、沿钢索、沿屋架、沿梁、沿柱、沿  墙、跨屋架、跨梁、跨柱、跨线码、跨街码等敷设。

4  遇到下列情况时，配线保护管应增设管路接线盒和拉线盒：管长度每超过30m, 无弯曲；管长度每超过20m, 有1个弯曲；管长度每超过15m, 有2个弯曲；管长度每超过8m, 有3个弯曲。遇到下列情况时，垂直敷设的电线保护管应增设固定导线用的拉线盒：管内导线截面为50mm²  及以下，长度每超过 3 0m; 管内导线截面为70mm²~95mm ,长度每超过20m; 管内导线截面为120 mm²~240mm²,    长度每超过18m。计量配管时，设计无要求的按上述规则执行接线盒、拉线盒的计量。

5  开关盒、插座盒，按本表的接线盒编码列项。

6  配管安装所需的凿槽、刨沟，应按本标准附录N 其他及附属工程的相应项目编码列项。

7  配线进入箱、柜、板的预留长度见表D.17.3-8。

8  开关盒、插座盒按接线盒编码列项。

9  桥架接地方式是指导线跨接接地、专用接地卡接地。

D.17.16       表 D.13.1    照明器具安装(编码：030413)中的有关问题说明：

1  普通灯具包括圆球吸顶灯、半圆球吸顶灯、方形吸顶灯、软线吊灯、座灯头、吊链灯、防水吊灯、壁灯等。

2  装饰灯包括吊式艺术装饰灯、吸顶式艺术装饰灯、荧光艺术装饰灯、几何型组合艺术装饰灯、标志灯、诱导装饰灯、点光源艺术灯、歌舞厅灯及其他同类灯具。以“m” 计量时，项目特征内应说明灯的宽度；以“m²”  计量时，项目特征内应说明灯的规格。

3  工厂灯包括工厂罩灯、防水灯、防尘灯、碘钨灯、投光灯、泛光灯、密闭灯、钠灯、混光灯、防潮灯、 腰形舱顶灯、管型氙气灯等用于工厂照明灯具。

4  高度标志(障碍)灯包括烟囱标志灯、高塔标志灯、高层建筑屋顶障碍指示灯等。

5  医疗专用灯包括病房指示灯、病房暗脚灯、紫外线杀菌灯、无影灯等。

6  霓虹灯包括灯管、灯带、变压器、控制器、继电器、定时器、控制箱等所有组件。以“m”计量时，项目特征内应说明灯的宽度。

7  园区路灯包括单(双)臂挑灯、大马路弯灯、庭院灯、桥栏杆灯、高杆灯、中杆灯等；中杆灯是指安装在高度小于或等于19m 的灯杆上的照明器具；高杆灯是指安装在高度大于19m 的灯杆上的照明器具 。

8  景观灯包括柱灯、树挂彩灯、草坪灯具、地面投射灯、立面点光源灯、泛光灯、立面轮廓灯及其他同类灯具。以“m” 计量时，项目特征内应说明灯的宽度；以“m²”  计量时，项目特征内应说明灯的规格。

9  照明开关包括普通照明开关、声(光)控延时开关(控制器)等。

10    组合型装饰灯具的支吊架按本标准附录N.1  其他及附属工程的相应项目编码列项，城市景观照明、智能灯光控制系统。

11  光纤式阳光导入器光纤用配管、光纤敷设、电源线配管、配线按本标准相应项目编码列项；太阳能供电灯具包括在本附录成套灯具内，应按本附录相应项目编码列项。

D.17.17      表 D.14.1   起重运输设备电气装置(编码：030414)中，各类起重机的控制设备、线路安装、滑触线安装，应按本标准内的相应项目编码列项。

D.17.18      表D.16.1     电气调整试验(编码：030416)中的有关问题说明：

1  功率大于10kW 的电动机及发电机的启动调试所用的蒸汽、电力和其他动力能源消耗，以及变压器空载试运转调试所用的电力消耗及设备所需烘干处理，应予以说明；

2  整套启动系统包括：燃煤发电厂，变电站、变配电室，输电线路、太阳能光伏电站等系统；

3  特殊项目系统包括：发电机直流耐压试验、变压器绕组变形测试、无功补偿装置投入试验、SF₆  气体试验、计费处理器调试、TA(TV)    误差测试、电压互感器压降测试、计量二次回路阻抗测试、机组 AVG 系统调试、发电机组定子绕组端固定有振动频率测试、发电机定子绕组及引出线超声波测试、发电机转子通风孔检查试验；

4  电动机负载调试是指电动机连带机械设备及装置一并进行调试，应根据电动机的控制方式及功率按台数计算；

5  微机监控系统是指发电机、变电站、配电室的微机监控系统；

6“五防”系统是指：防止误分/合断路器系统、防止带负荷分/合隔离开关系统、防止带电挂(合)接地线(接地刀闸)系统、防止带接地线(接地刀闸)合断路器(隔离开关)系统、防止误入带电间隔系统；

7  其他项目调试是指对接地故障环路阻抗、EPS、UPS 电源、避雷器、电容器、电抗器、整流设备、 消弧线圈、母线、灯具照度等进行的电气调试；

8  电动机类型是指同步电动机、异步电动机。

附录E    建筑智能化工程

E.1    计算机应用、网络系统

E.1.1 计算机应用、网络系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.1.1   的规定执行。

表E.1.1      计算机应用、网络系统(编码：030501)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030501001	输入设备	1.名称 2.类别3.规格4.安装方式	台	按设计图示数量计算	本体安装
030501002	输出设备				1.本体安装 2.设备组装 3.接线4.接地
030501003	控制设备				1.本体安装 2.接线3.接地
030501004	存储设备				1.本体安装 2.设备组装 3.接线4.接地
030501005	插箱、机柜、 台架	1.名称 2.类别 3.规格4.安装方式5.抗震底座规格			1.本体安装 2.设备组装 3.接线4.接地5.抗震底座安装
030501006	操作台	1.名称 2.类别 3.规格4.安装方式	套		1.本体安装 2.接地
030501007	互联电缆	1.名称 2.类别 3.规格	条		1.连接 2.测试
030501008	扩展板卡		个		本体安装

续表E.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030501009	集线器	1.名称 2.类别 3.规格	台	按设计图示数量计算	本体安装
030501010	路由器	1.名称 2.类别 3.规格4.安装方式			1.本体安装 2.接线3.接地
030501011	适配器
030501012	中继器
030501013	收发器
030501014	防火墙
030501015	交换机	1.名称 2.类别 3.规格4.安装方式
030501016	网关
030501017	转换器		个		本体安装
030501018	网桥		台		1.本体安装 2.设备组装 3.接线4.接地
030501019	服务器
030501020	调制解调器				1.本体安装 2.接线3.接地
030501021	无线设备
030501022	计算机应用、网络系统联调及试运行	1.调试类别2.调试内容3.试运行类别 4.试运行内容	系统	按设计图示系统计算	1.系统联调 2.试运行
030501023	软件	1.名称 2.类别 3.规格 4.指标	套	按设计图示数量计算	1.安装2.本体调试 3系统联调4.功能参数设置

E.2    综合布线系统

E.2.1      综合布线系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.2.1 的规定执行。

表E.2.1     综合布线系统(编码：030502)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030502001	光缆分纤箱、 光缆交接箱、 分线接线箱	1.名称 2.类别 3.规格4.安装方式	台	按设计图示数量计算	1.本体安装 2.连接3.标记
030502002	电话插座		个		1.本体安装 2.接线
030502003	双绞线缆	1.名称 2.类别 3.规格4.敷设方式	m	按设计图示尺寸以长度计算	1.敷设 2.卡接 3.绑扎 4.标记 5.测试6.清理敷设通道
030502004	大对数电缆、 电话线
030502005	光缆
030502006	光纤合束器、 光纤分束器	1.名称 2.类别 3.规格	条	按设计图示数量计算	1.连接 2.标记 3.测试
030502007	跳线、跳纤				1.卡接 2.绑扎 3.标记 4.测试
030502008	配线架	1.名称 2.类别 3.规格4.安装方式	架		1.安装 2.卡接 3.绑扎 4.标记5.电子配线架附件安装
030502009	跳线架				1.安装 2.卡接 3.绑扎 4.标记
030502010	信息 、 网络插座		个		1.本体安装 2.接线
030502011	光纤接续盒				1.本体安装 2.联接3.标记
030502012	光纤接续	1.接续方式 2.规格	芯		1.接续 2.测试
030502013	光缆终端盒	1.名称 2.类别 3.规格4.安装方式	个		1.本体安装 2.联接3.标记

续表E.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030502014	尾纤	1.名称 2.类别 3.规格4.安装方式	条	按设计图示数量计算	1.卡接 2.绑扎 3.标记 4.测试
030502015	线管理器		个		1.本体安装 2.绑扎3.标记
030502016	光纤插座				本体安装
030502017	双绞线缆测试	1.测试类别 2.测试内容	链路		测试
030502018	大对数电缆、电话线测试
030502019	光纤测试
030502020	综合布线系统调试及试运行	1.调试类别2.调试内容3.试运行类别 4.试运行内容	系统	按设计图示系统计算	1.系统调试 2.试运行

E.3    建筑设备自动化系统

E.3.1     建筑设备自动化系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.3.1   的规定执行。

表E.3.1      建筑设备自动化系统(编码：030503)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030503001	通讯网络控制设备	1.名称 2.类别 3.规格 4.指标 5.功能6.安装方式	台	按设计图示数量计算	1.本体安装 2.连接3.软件安装、测试 4.功能参数设置
030503002	控制器

续表E.3.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030503003	控制箱	1.名称 2.类别 3.规格 4.参数	台	按设计图示数量计算	1.本体安装、标识  2.控制器、控制模块组装3.接地
030503004	第三方通信设备接口	1.名称 2.类别 3.规格			1.本体安装 2.连接3.通电测试
030503005	传感器		支		1.本体安装 2.连接
030503006					1.本体安装
	电动调节阀及执行机构		个		2.接线3.水压试验 4.绝缘测试
030503007	分系统调试	1.调试类别2.调试内容3 . 测量类别 4.测量内容5.指标	系统	按设计图示系统计算	1.分系统调试 2.测量
030503008	楼控系统调试及  试运行	1.调试类别2.调试内容3.试运行类别 4.试运行内容			1.系统联调 2.试运行
030503009	基表及控制设备	1.名称 2.类别 3.规格4.安装方式	个	按设计图示数量计算	1.本体安装 2.接线3.压力试验
030503010	采集系统				1.本体安装 2.接线
030503011	微机电系统 (MEMS)	1.名称 2.类别 3.规格 4.功能			1.本体安装 2.连接3. 自系统内部调试 4.功能参数设置

续表E.3.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030503012	能耗监测系统中心管理设备	1.名称 2.类别 3.规格 4.指标 5.功能6.安装方式	个	按设计图示数量计算	1.本体安装 2.接线3.软件安装、测试 4.功能参数设置
030503013	电量变送器	1.名称2.类别3.规格4.安装方式	支		1.本体安装 2.接线
030503014	其他传感器及变送器
030503015	物联网  M 2 M 设备	1.名称 2.类别 3.规格	个		1.本体安装2.接线 3.接地4.设备间通信协议编辑

E.4    有线电视、卫星接收系统

E.4.1     有线电视、卫星接收系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.4.1   的规定执行。

表E.4.1       有线电视、卫星接收系统(编码：030504)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030504001	共用天线	1.名称 2.规格3.设备箱参数规格 4.天线杆规格	副	按设计图示数量计算	1.设备箱安装 2.天线杆安装 3.天线安装
030504002	卫星电视天线、馈线系统	1.名称2.规格3.安装方式 4.馈线规格			1.本体安装 2.软件安装3.附属设备安装 4.馈线测试

续表E.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030504003	前端机柜	1.名称 2.类别 3.规格4.安装方式	个	按设计图示数量计算	1.本体安装 2.连接电源 3.接地
030504004	电视墙		套		1.机架、监(显)视器安装2.信号分配系统安装 3.连接电源4.接地
030504005	电视插座		个	按设计图示数量计算	1.本体安装 2.接线
030504006	同轴电缆		m	按设计图示尺寸以长度计算	1.敷设 2.卡接 3.绑扎 4.标记 5.测试6.清理敷设通道
030504007	同轴电缆接续	1.接续方式 2.规格	处	按设计图示数量计算	1.接续 2.测试
030504008	前端射频、广播设备	1.名称 2.类别 3.规格4.安装方式	套		1.本体安装 2.接线
030504009	卫星电视接收设备		台
030504010	光端设备				1.本体安装 2.接地

续表E.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030504011	有线电视系统管理设备	1.名称 2.类别 3.规格4.安装方式	台	按设计图示数量计算	1.本体安装 2.接线
030504012	播控台				1.本体安装 2.接线3.接地
030504013	数字电视设备	1.名称 2.类别 3.规格 4.指标 5.功能6.安装方式			1.本体安装 2.接线3.接地4.软件安装、测试 5.功能参数设置
030504014	干线传输设备	1.名称 2.类别 3.规格4.安装方式	个		1.本体安装 2.接线3.接地
030504015	线路设备
030504016	终端设备				本体安装
030504017	有线电视、卫星接收系统调试及试运行	1.调试类别2.调试内容3.试运行类别 4.试运行内容	系统	按设计图示系统计算	1.系统调试 2.试运行

E.5    音频、视频系统

E.5.1     音频、视频系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.5.1   的规定执行。

表E.5.1       音频、视频系统(编码：030505)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030505001	信号源设备	1.名称 2.类别 3.规格4.安装方式	台	按设计图示数量计算	1.本体安装 2.接线
030505002	调音台
030505003	周边设备				1.本体安装 2.设备组装 3.接线

续表E.5.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030505004	功率放大器	1.名称 2.类别 3.规格4.安装方式	台	按设计图示数量计算	1.本体安装 2.设备组装 3.接线
030505005	扬声器
030505006	电源				1.本体安装 2.接线
030505007	会议专用设备
030505008	扩声、会议  系统级间调试	1.调试类别 2.调试内容	个		系统级间调试
030505009	扩声、会议系统调试及试运行	1.调试类别2.调试内容3.试运行类别 4.试运行内容	系统	按设计图示系统计算	1.系统调试 2.试运行
030505010	扩声、会议系统测量	1.测量类别 2.测量内容 3.指标	系统		测量
030505011	公共广播、背景音乐系统设备	1.名称 2.类别 3.规格4.安装方式	台	按设计图示数量计算	1.本体安装 2.接线
030505012	公共广播、 背景音乐系统调试及试运行	1.调试类别2.调试内容3.试运行类别 4.试运行内容	系统	按设计图示系统计算	1.系统调试 2.试运行
030505013	公共广播、背景音乐系统测量	1.测量类别 2.测量内容 3.指标			测量
030505014	信号采集设备	1.名称 2.类别 3.规格4.安装方式	套	按设计图示数量计算	1.本体安装 2.接线
030505015	信号处理设备		台		1.本体安装 2.接线3.接地

续表E.5.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030505016	显示设备	1.名称 2.类别 3.规格4.安装方式	台	按设计图示数量计算	1.本体安装 2.接线
030505017			m²	按设计图示尺寸以面积计算
030505018	录编设备		台	按设计图示数量计算	本体安装
030505019	视频系统调试及试运行	1.调试类别2.调试内容3.试运行类别 4.试运行内容	系统	按设计图示系统计算	1.系统调试 2.试运行
030505020	视频系统测量	1.测量类别 2.测量内容 3 . 指标			测量

E.6    安全防范系统

E.6.1    安全防范系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表 E.6.1  的规定执行。

表E.6.1      安全防范系统(编码：030506)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030506001	入侵探测器	1.名称 2.类别 3.规格4.安装方式	套	按设计图示数量计算	1.本体安装 2.接线
030506002			m	按设计图示尺寸以长度计算
030506003	入侵报警控制器		套	按设计图示数量计算
030506004	入侵报警中心显示设备				1.本体安装 2.设备组装 3.接线

续表E.6.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030506005	入侵报警信号传输设备	1.名称 2.类别 3.规格4.安装方式	套	按设计图示数量计算	1.本体安装 2.接线
030506006	出入口目标识别设备		台		1.本体安装 2.设备组装 3.接线
030506007	出入口控制设备
030506008	出入口执行机构设备
030506009	巡更设备		套		本体安装
030506010	监控摄像设备		台		1.本体安装 2.设备组装 3.接线
030506011	视频控制设备				1.本体安装 2.接线
030506012	音频、视频及脉冲分配器
030506013	视频补偿器
030506014	视频传输设备
030506015	录像设备
030506016	监视设备				1.本体安装 2.接线
030506017			m²	按设计图示尺寸以面积计算
030506018	安全检查设备	1.名称 2.类别 3.规格 4.指标 5.功能6.安装方式	台	按设计图示数量计算	1.本体安装2.接线3.电气测试 4.指标测试
030506019	停车场管理设备

续表E.6.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030506020	安全防范分系统调试	1.调试类别 2.调试内容 3.指标	系统	按设计图示系统计算	1.分系统调试2.功能参数设置
030506021	安全防范系统调试及试运行	1.调试类别2.调试内容3.试运行类别 4.试运行内容 5.测量类别6.测量内容 7.指标			1.系统联调 2.试运行3.测量
030506022	射频识别系统设备	1.名称 2.规格 3.类别4.系统数据容量	个	按设计图示数量计算	1.本体安装 2.接线3.标签信息编辑

E.7    智能家居系统

E.7.1  智能家居系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.7.1 的规定执行。

表E.7.1  智能家居系统(编码：030507)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030507001	智能照明系统设备	1.名称 2.类别3.规格4.安装方式	套	按设计图示数量计算	1.本体安装 2.接线3.接地
030507002	智能家居系统设备
030507003	智能情景系统设备
030507004	智能语音系统设备
030507005	智能暖通系统设备
030507006	智能家电系统设备

续表E.7.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030507007	智能家居分系统调试	1.调试类别 2.调试内容	系统	按设计图示系统计算	分系统调试
030507008	智能家居系统调试及试运行	1.调试类别2.调试内容3.试运行类别 4.试运行内容 5.测量类别6.测量内容 7.指标			1.系统联调 2.试运行3.测量

E.8      其  他   规   定

E.8.1     本标准附录E.7  智能家居系统适用于具备智能家居设备的建设项目。

E.8.2     本章与本标准附录L 通信设备及线路工程的界限以总平第一口弱电井为界，该弱电井内的归入本章范围。

E.8.3      本章说明的建筑智能化工程相关的电气设备、电气器件、蓄电池组、防雷接地系统、立杆工程、 配管工程、线槽、桥架和接线盒等应按本标准附录D 电气设备安装工程的相应项目编码列项。

E.8.4      本章说明的建筑智能化工程相关的排管、专业通信系统工程应按本标准附录L 通信设备及线路工程的相应项目编码列项。

E.8.5      缆线应有余量以适应成端、终接、检测和变更，线缆的附加及预留长度应按下列规则计入线缆工程量内，有特殊要求的应按设计要求计算预留长度：

1 对绞电缆(含双绞线)预留长度：在工作区为30cm, 插座底盒内为3cm, 电信间为0 . 5m, 设备间为 3m;

2 光缆布放路由盘留，预留长度为3m, 光缆在配线柜处预留长度为3m, 楼层配线箱处光纤预留长度为1.0m, 配线箱终接时预留长度为0.5m, 光缆纤芯在配线模块处不做终接时，应保留光缆施工预留长度。

E.8.6      本章的设备安装是按成套购置考虑，其工作内容应包括构件、标准件、附件和设备内部连线。

E.8.7      台架、机柜和插箱等项目的除锈、刷油应按本标准附录M 刷油、防腐蚀、绝热工程的相应项目编码列项。

E.8.8       表 E.1.1   计算机应用、网络系统(编码：030501)中的有关问题说明：

1  本章不包括以下工作内容：

1)台架、插箱、机柜、网络终端设备、输入设备、输出设备、专用外部设备及存储设备的安装、调试项目：设备本身的功能性故障排除；缺件、配件的制作；在特殊环境条件下的设备加固、防护和电缆屏蔽；应用软件的开发，病毒的清除，版本升级与外系统的校验或统调。

2)计算机及网络系统互联及调试项目：系统中设备本身的功能性故障排除；与计算机系统以外的外系统联试、校验或统调。

3)计算机软件安装、调试项目：排除由于软件本身缺陷造成的故障；排除软件不配套或不兼容造成的运转失灵，排除硬件系统的故障引起的失灵、操作系统发生故障中断、诊断程序运行失控等故障；在特殊环境条件下的软件安装、防护；与计算机系统以外的外系统联试、校验或统调。

2  本章中的“指标”是指达到系统最终使用要求，应该满足的条件。

3    计算机应用、网络系统的接地按本标准附录D.10  防雷及接地装置的相应项目编码列项。

4  安装方式是指落地安装、吸顶安装或台架(机柜、插箱)内安装等设备的安装形式。

5  本章中的“类别”是指：建筑设备自动化系统、有线电视系统、卫星接收系统、音频系统、视频系统和安全防范系统等需安装设备归属于何类建筑智能化系统。

6  本章中的“系统”是根据图纸和相关规范确定其范围的，应根据实际需求按实调整。

E.8.9      表 E.2.1   综合布线系统(编码：030502)中，安装方式是指地面安装、墙面安装或台架(机柜、插箱)内安装等设备的安装的形式；敷设方式是指桥架(梯架)敷设、管道敷设或线槽敷设等线缆的敷设的形式；光纤接续方式是指：活动连接、应急(冷熔)连接、永久(热熔)连接等。

E.8.10      表 E.3.1    建筑设备自动化系统(编码：030503)中的有关问题说明：

1  安装方式是指落地安装、吸顶安装或台架(机柜、插箱)内安装等设备的安装形式；

2  本章的内容适用于民用自动化系统的建设项目，工业自动化系统应按本标准附录F 自动化控制仪表安装工程的相应项目编码列项。

E.8.11      表 E.4.1    有线电视、卫星接收系统(编码：030504)中，安装方式是指地面安装、墙面安装、落地安装、吸顶安装或台架(机柜、插箱)内安装等设备的安装的形式；敷设方式是指桥架(梯架)敷设、管道敷设或线槽敷设等线缆的敷设的形式；同轴电缆接续方式是指压接式接续、夹持式接续、免焊式接续等。

E.8.12      表 E.5.1    音频、视频系统(编码：030505)中，安装方式是指落地安装、吸顶安装或台架(机柜、 插箱)内安装等设备的安装的形式。

E.8.13      表 E.6.1    安全防范系统(编码：030506)中的有关问题说明：

1  安全防范系统通常包括6个子系统：入侵报警、出入口控制、视频监控、巡更系统、安全检查、停车场管理，具体可根据拟建工程实际包括内容编码列项；

2  安装方式是指埋地安装、墙面安装、落地安装、吸顶安装或台架(机柜、插箱)内安装等设备的安装的形式。

E.8.14      表 E.7.1    智能家居系统(编码：030507)中，安装方式是指墙面安装、落地安装、吸顶安装或台架(机柜、插箱)内安装等设备的安装的形式。

附录F    自动化控制仪表安装工程

F.1    过程检测仪表

F.1.1      过程检测仪表工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.1.1 的规定执行。

表 F.1.1        过程检测仪表(编码：030601)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030601001	温度仪表	1.名称 2.型号 3.规格 4.类型5.套管材质、规格 6.挠性管材质、规格	支	按设计图示数量计算	1.本体安装2.套管安装3.挠性管安装4 . 取源部件配合安装5.仪表校准6.配合单体试运转
030601002	压力仪表	1.名称 2.型号 3.规格 4.类型5.压力表弯材质、 规格6.挠性管材质、规格	台		1.本体安装2.压力表弯制作、 安装3.挠性管安装4 . 取源部件配合安装5.脱脂6.仪表校准7.配合单体试运转
030601003	变送单元仪表	1.名称 2.型号 3.规格4.功能5.节流装置类型、 规格6.辅助容器类型、 规格7.挠性管材质、 规格8.保护(温)箱形式、材质			1.本体安装2 . 节流装置配合安装3.辅助容器制作、 安装4.挠性管安装5.保护(温)箱安装 (包括开孔)6 . 取源部件配合安装7.脱脂8.仪表校准9.配合单体试运转

续表F.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030601004	流量仪表	1.名称 2.型号 3.规格4.节流装置类型、 规格5.辅助容器类型、 规格6.挠性管材质、 规格7.防雨罩、保护(温)箱形式、材质	台	按设计图示数量计算	1.本体安装2 . 节流装置配合安装3.辅助容器制作、 安装4.挠性管安装5 . 取源部件配合安装6.脱脂7.保护(温)箱安装 (包括开孔)8.防雨罩制作、安装9.仪表校准10.配合单体试运转
030601005	物位检测仪表	1.名称 2.型号 3.规格4.辅助容器类型、 规格5 . 挠性管材质 、 规格			1.本体安装2.辅助容器制作、安装 3.挠性管安装4.吹气装置安装5.取源部件配合安装 6.脱脂7.仪表校准8.配合单体试运转

F.2   显示及调节控制仪表

F.2.1     显示及调节控制仪表工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.2.1   的规定执行。

表F.2.1      显示及调节控制仪表(编码：030602)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030602001	显示仪表	1.名称 2.型号 3.规格 4.功能5.配线材质、规格6.挠性管材质、规格	台	按设计图示数量计算	1.本体安装2.盘柜配线3.挠性管安装 4.表盘开孔5.配合单体试运转

续表F.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030602002	调节仪表	1.名称 2.型号 3.规格 4.功能5.配线材质、规格	台	按设计图示数量计算	1.本体安装 2.盘柜配线 3.表盘开孔4.配合单体试运转
030602003	转换仪表	1.名称 2.型号 3.规格 4.功能			1.本体安装 2.校接线
030602004	可编程仪表				1.本体安装2.附件安装 3.硬件检查 4.组态校对 5.排错6.回路试验
030602005	基地式调节仪表	1.名称 2.型号 3.规格 4.功能5.安装位置6.挠性管材质、规格 7 . 保护(温)箱形式、材质			1.本体安装2.挠性管安装3.保护(温)箱安装 (包括开孔)4.配合单体试运转
030602006	辅助单元仪表	1.名称 2.型号 3.规格 4.功能5.配线材质、规格			1.本体安装 2.盘柜配线 3.表盘开孔
030602007	盘装仪表

F.3   执 行 仪 表

F.3.1  执行仪表工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.3.1 的规定执行。

表F.3.1      执行仪表(编码：030603)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030603001	执行机构	1.名称 2.型号 3.功能 4.规格5.挠性管材质、规格	台	按设计图示数量计算	1.本体安装2.挠性管安装 3.附件安装4.配合单体试运转
030603002	调节阀				1.配合安装2.阀门检查接线 3.挠性管安装4.附件安装5.配合单体试运转
030603003	自力式调节阀	1.名称 2.型号 3.功能 4.规格			1.本体安装2.取源部件配合安装

F.4    集中检测、监控装置

F.4.1     集中检测、监控装置工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.4.1   的规定执行。

表F.4.1      集中检测、监控装置(编码：030604)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030604001	测厚测宽及  金属检测装置	1.名称 2.型号 3.功能 4.规格5.挠性管材质、规格	套	按设计图示数量计算	1.本体安装2.挠性管安装3.整机系统试验 4.接地
030604002	旋转机械检测仪表				1.本体安装2.挠性管安装3.配合单体试运转
030604003	称重及皮带跑偏检测装置		台		1.本体安装2.挠性管安装3.配合安装试验4.皮带跑偏检测5.皮带打滑检测6.电子皮带秤标定 7.整机系统试验8.接地

续表F.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030604004	安全监测装置	1.名称 2.型号 3.规格 4.功能5.挠性管材质、规格	套	按设计图示数量计算	1.本体安装2.挠性管安装3.整机系统试验
030604005	远动装置	1.名称 2.型号 3.规格4.功能5.点数量			1.本体安装2.整机系统试验3.配合单体试运转
030604006	顺序控制装置
030604007	信号报警装置	1.名称 2.型号 3.规格4.点数或回路数			1.本体安装2.整机系统试验
030604008	信号报警  装置柜、箱	1.名称 2.型号 3.规格 4.功能	台		1.本体安装2.柜箱组件、元件安装3.接地 4.接线
030604009	数据采集及巡回检测  报警装置	1.名称 2.型号 3.规格4.功能5.点数量	套		1.本体安装2.整机系统试验
030604010	气象环保检测仪表	1.名称 2.型号 3.规格 4.功能5.保护箱材质6.挠性管材质、规格			1.本体安装2.挠性管安装3.保护箱安装4.整机系统试验

F.5    过程分析和物性检测仪表

F.5.1     过程分析和物性检测仪表工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.5.1    的规定执行。

表F.5.1      过程分析和物性检测仪表(编码：030605)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030605001	过程分析仪表	1.名称 2.型号 3.功能 4.规格5.辅助容器类型 6.水封材质7.排污漏斗材质8.挠性管材质、规格 9.预处理装置	套	按设计图示数量计算	1.本体安装2.辅助容器制作、安装 3.水封制作、安装4.排污漏斗制作、安装 5.挠性管安装6.取源部件配合安装7.整机系统调试8.脱脂(包括拆装) 9.预处理装置安装 10.仪表校准
030605002	物性检测仪表	1.名称 2.型号 3.规格 4.功能5.安装位置6.挠性管材质、规格 7.预处理装置			1.本体安装2.挠性管安装3.取源部件配合安装 4.预处理装置安装
030605003	特殊预处理装置	1.名称 2.型号 3.规格4.测量点数量			1.本体安装 2.调整
030605004	分析柜、室	1.名称 2.型号 3.规格4.取样冷却器材质、 规格	台		1.本体安装2.取样冷却器安装3.接地 4.接线

F.6   仪表回路模拟试验

F.6.1     仪表回路模拟试验工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.6.1   的规定执行。

表 F.6.1   仪表回路模拟试验(编码：030606)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030606001	检测回路模拟试验	1.名称2.型号3.规格4.点数量	套	按设计图示数量计算	调试
030606002	调节回路模拟试验	1.名称 2.型号 3.规格4.回路复杂程度 5.点数量
030606003	报警联锁回路模拟试验	1.名称2.型号3.规格4.点数量
030606004	工业计算机系统回路  模拟试验	1.名称 2.型号 3.规格	点

F.7    工厂对讲系统

F.7.1      工厂对讲系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.7.1 的规定执行。

表 F.7.1       工厂对讲系统(编码：030607)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030607001	扩音对讲话站	1.名称 2.型号 3.规格	台	按设计图示数量计算	1.本体安装2.挠性管安装 3.线路检查   4.呼叫
030607002	扩音对讲话机
030607003	扩音设备				1.本体安装 2.线路检查

续表F.7.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030607004	自动指令呼叫系统	1.名称 2.型号	套	按设计图示数量计算	1.本体安装 2.系统调试
030607005	载波电话
030607006	扩音对讲系统调试	1.名称 2.型号 3.类型			系统调试

F.8    工业计算机安装与调试

F.8.1     工业计算机安装与调试工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.8.1   的规定执行。

表F.8.1      工业计算机安装与调试(编码：030608)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030608001	工业计算机柜、台设备	1.名称 2.型号 3.规格 4.功能	台 )	按设计图示数量计算	本体安装
030608002	工业计算机外部设备	1.名称 2.型号 3.规格			1.本体安装 2.接线3.接地
030608003	工业计算机系统硬件	1.名称 2.型号	套		1.本体安装2.硬件检查测试
030608004	组件(卡件)		个		本体安装
030608005	过程控制管理计算机	1.名称 2.型号 3.规格 4.规模	套
030608006	生产、经营管理计算机

续表F.8.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030608007	现场总线	1.名称 2.型号 3.规格 4.功能	套	按设计图示数量计算	1.安装2.硬件检查 3.组态校对4.排错5.回路试验
030608008	专用线缆	1.名称 2.型号 3.规格 4.芯数5.敷设方式6.辅助元件型号、 规格7.测试段数	m		1.线缆敷设2.线缆辅助元件安装及测试
030608009	线缆头	1.名称 2.型号 3.规格 4.芯数	个		线缆头制作、安装
030608010	在线回路试验	1.名称 2.型号3.数据类型	套		1.检查 2.试验
030608011	网络系统及设备联调	1.名称 2.型号 3.规格 4.参数			1.功能测试 2.回路调试
030608012	SCADA系统调试	1.名称 2.型号 3.点数			1.硬件检查 2.功能测试 3.回路调试
030608013	DCS系统调试	1.名称 2.型号3.点数(回路)
030608014	PLC系统调试	1.名称 2.型号 3.点数
030608015	ESD/SIS 系统调试	1.名称 2.型号3.点数(回路)

续表F.8.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030608016	R T U 系统调试	1.名称 2.型号 3.点数	套	按设计图示数量计算	1.硬件检查 2.功能测试 3.回路调试
030608017	与其他系统  数据传递调试	1.型号 2.规格 3.功能	个

F.9    仪表管路敷设

F.9.1      仪表管路敷设工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.9.1 的规定执行。

表 F.9.1        仪表管路敷设(编码：030609)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030609001	钢管	1.名称2.规格3.连接方式4.材质5.伴热要求 6.压力等级	m	按设计图示长度计算	1.管路敷设 2.管道脱脂3.通气、气密性试验
030609002	不锈钢管	1.名称2.规格3.连接方式 4.伴热要求			1.管路敷设 2.管道脱脂3.焊口酸洗钝化4.通气、气密性试验
030609003	有色金属管	1.名称 2.规格3.连接方式 4.材质5.伴热要求			1.管路敷设 2.管道脱脂3.通气、气密性试验
030609004	非金属管

续表F.9.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030609005	管缆	1.名称 2.规格 3.材质	m	按设计图示数量计算	管路敷设
030609006	电伴热电缆	1.名称 2.规格			1.敷设2.元件安装3.温度控制箱、终端盒安装4.保护电路测试

F.10     仪表盘、箱、柜及附件安装

F.10.1      仪表盘、箱、柜及附件安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.10.1    的规定执行。

表F.10.1       仪表盘、箱、柜及附件安装(编码：030610)

项目编码	项目名称	项自特征	计量单位	工程量计算规则	工作内容
030610001	盘、箱、柜	1.名称 2.型号 3.规格4.接线方式	台	按设计图示数量计算	1.本体安装 2.盘柜配线3.端子板校、接线 4.接地
030610002	盘柜附件、 元件	1.名称 2.型号 3.规格	个		1.本体制作、安装 2.校接线3.试验

F.11  仪表附件安装

F.11.1      仪表附件安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.11.1    的规定执行。

表 F.11.1   仪表附件安装(编码：030611)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030611001	仪表阀门	1.名称 2.型号 3.规格 4.材质5.连接方式	个	按设计图示数量计算	1.本体安装 2.研磨3.脱脂

续表F.11.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030611002	仪表附件	1.名称 2.型号 3.规格 4.材质	个	按设计图示数量计算	本体制作、安装

F.12 其他规定

F.12.1      自动化控制仪表安装工程适用于自动化控制系统的过程检测仪表、显示及调节控制仪表、执行仪表、机械量仪表、过程分析和物性检测仪表，以及该系统的仪表回路模拟试验、安全监测及报警装置、工业计算机安装与调试、仪表管路敷设、仪表附件安装，以及仪表盘、箱、柜及其附件安装。

F.12.2       自动化控制仪表安装工程中的控制电缆敷设、电气配管配线、桥架安装、接地系统安装，以及供电系统安装，应按本标准附录D 电气设备安装工程的相应项目编码列项。

F.12.3      本标准表F.7.1    工厂对讲系统只适用于工业用途的建设项目，民用对讲系统应按本标准附录 E 建筑智能化工程的相应项目编码列项。

F.12.4       在线仪表及其流量计、调节阀、电磁阀、节流装置、取源部件等部件，以及管路敷设的焊口热处理及无损探伤，应按本标准附录H  工业管道工程的相应项目编码列项。

F.12.5      工业通信设备的安装与调试应按本标准附录L  通信设备及线路工程的相应项目编码列项。

F.12.6      本标准表F.1.1     过程检测仪表(编码：030601)中的有关问题说明：

1  温度仪表规格需描述接触式温度计的尾长；

2  物位检测仪表规格需描述仪表长度或测量范围；

3 对于配套节流装置的仪表工作内容应包含节流装置吹扫后的二次清理和二次安装； 4对于核辐射仪表工作内容应包含核辐射仪表安全保护。

F.12.  7    本标准表F.2.1    显示及调节控制仪表(编码：030602)中，基地式调节仪表的安装位置指支架上或盘上等。

F.12.8      开关阀、电磁阀、伺服放大器应按本标准表F.3.1    执行仪表(编码：030603)中的调节阀编码列项。 F.12.9      本标准表F.5.1    过程分析和物性检测仪表(编码：030605)中，物性检测仪表安装部位指设备上安装或管道上安装等。

F.12.10      本标准表F.8.1    工业计算机安装与调试(编码：030608)中的有关问题说明：

1  在线回路试验包括模拟量、数字量、脉冲量、无线测控点；

2  专用线缆的预留长度及附加长度见本标准附录D 电气设备安装工程的表D.17.7-3、表 D.17.7-5、 表D.17.7-8;

3  敷设方式是指桥架(梯架)敷设、管道敷设或线槽敷设等线缆的敷设的形式。

F.12.11      本标准表F.9.1     仪表管路敷设(编码：030609)中，仪表导压管敷设工程量计算不扣除阀门、 管件所占长度，电伴热电缆工程量计算不扣除伴热元件所占长度。

F.12.12      本标准表F.11.1     仪表附件安装(编码：030611)中，仪表附件是指压缩空气净化分配器等具有相对独立性的附件。

附录G    通风空调工程

G.1    通风空调设备及部件制作安装

G.1.1     通风空调设备及部件制作安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表G.1.1   的规定执行。

表G.1.1      通风空调设备及部件制作安装(编码：030701)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030701001	空气加热器(冷却器)	1.名称 2.型号 3.规格4.安装形式	台	按设计图示数量计算	本体安装
030701002	除尘设备
030701003	空调器	1.名称 2.型号 3.规格4.安装形式 5.减振形式			本体安装或组装
030701004	风机盘管				1.本体安装 2.试压
030701005	表冷器	1.名称 2.型号 3.规格			本体安装
030701006	密闭门		个		1.本体制作 2.本体安装
030701007	挡水板
030701008	滤水器 、 溢水盘
030701009	金属壳体
030701010	过滤器	1.名称 2.类型 3.型号 4.规格5.框架形式、材质	台		1.本体安装2.框架制作、安装

续表G.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030701011	净化工作台	1.名称 2.类型 3.型号 4.规格	台	按设计图示数量计算	本体安装
030701012	风淋室
030701013	洁净室
030701014	除湿机
030701015	人防过滤吸收器	1.名称 2.材质 3.规格
030701016	油烟净化装置	1.名称 2.型号 3.规格
030701017	变风量末端装置

G.2    通风管道制作安装

G.2.1     通风管道制作安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表G.2.1    的规定执行

表G.2.1      通风管道制作安装(编码：030702)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030702001	碳钢通风管道	1.名称 2.材质 3.形状 4.规格5.板材厚度 6.接口形式	m²	按设计图示内径以展开面积计算	风管、管件、法兰、 零件制作、安装
030702002	净化通风管道	1.名称 2.材质 3.形状 4.规格5.板材厚度 6.接口形式 7.洁净度
030702003	不锈钢板通风管道	1.名称 2.形状 3.规格4.板材厚度 5.接口形式

续表G.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030702004	铝板通风管道	1.名称 2.形状 3.规格4.板材厚度 5.接口形式	m²	按设计图示内径以展开面积计算	风管、管件、法兰、 零件制作、安装
030702005	塑料通风管道
030702006	玻璃钢通风管道	1.名称 2.形状3.规格4.板材厚度 5.接口形式		按设计图示外径以展开面积计算	风管、管件安装
030702007	复合型风管	1.名称 2.材质 3.形状 4.规格5.板材厚度 6.接口形式
030702008	柔性软风管	1.名称 2.材质 3.规格4.风管接头形式、 材质	m	按设计图示中心线以长度计算	1.风管安装2.风管接头安装
030702009	弯头导流叶片	1.名称 2.材质 3.规格	m²	按设计图示以展开面积计算	1.制作 2.组装
030702010	风管检查孔		个	按设计图示数量计算	1.制作 2.安装
030702011	温度、风量测定孔

G.3    通风管道部件制作安装

G.3.1     通风管道部件制作安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表G.3.1    的规定执行。

表G.3.1      通风管道部件制作安装(编码：030703)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030703001	碳钢阀门	1.名称 2.类型 3.型号 4.规格	个	按设计图示数量计算	阀体安装
030703002	柔性软风管阀门
030703003	铝质阀门
030703004	不锈钢阀门
030703005	塑料阀门
030703006	玻璃钢阀门
030703007	碳钢风口、散流器、 百叶窗				1.风口安装2.散流器安装 3.百叶窗安装
030703008	不锈钢风口、散流器、百叶窗
030703009	塑料风日、 散流器百叶窗
030703010	玻璃钢风口				风口安装
030703011	铝及铝合金风口 、散流器				1.风口安装2.散流器安装
030703012	碳钢风帽	1.名称 2.类型 3.规格			1.风帽制作、安装2.筒形风帽滴水盘制作、安装3.风帽筝绳制作、安装 4.风帽泛水制作、安装
030703013	不锈钢风帽
030703014	塑料风帽
030703015	铝板伞形风帽				1.板伞形风帽制作、 安装2.风帽筝绳制作、安装 3.风帽泛水制作、安装
030703016	玻璃钢风帽				1.玻璃钢风帽安装  2.筒形风帽滴水盘安装 3.风帽筝绳安装4.风帽泛水安装
030703017	碳钢罩类	1.名称 2.类型 3.型号 4.规格			1.罩类制作 2.罩类安装
030703018	塑料罩类

续表G.3.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030703019	柔性接口	1.名称 2.类型 3.材质 4.规格	m²	按设计图示尺寸以展开面积计算	1.柔性接口制作 2.柔性接口安装
030703020	消声器	1.名称 2.材质 3.规格	个	按设计图示数量计算	消声器安装
030703021	静压箱		m²	按设计图示尺寸以展开面积计算	静压箱制作、安装
030703022	人防超压自动排气阀	1.名称 2.类型 3.型号 4.规格	个	按设计图示数量计算	排气阀安装
030703023	人防手动密闭阀	1.名称 2.型号 3.规格			密闭阀安装
030703024	人防其他部件	1 . 名称 2.类型  3.型号  4.规格	个(套)		人防其他部件安装

G.4    通风工程检测、调试、试验

G.4.1      通风工程检测、调试、试验工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表G.4.1    的规定执行。

表G.4.1       通风工程检测、调试、试验(编码：030704)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030704001	通风工程  检测、调试	系统名称	系统	按设计图示通风空调风系统计算	1.风量测定 2.风压测定 3.温度测定4.各系统风口、阀门调整5.漏风试验
030704002	人防通风气密性试验	系统名称	m	按设计图示人防通风管道长度计算	人防通风管道气密性试验

G.5 其他规定

G.5.1      通风空调工程适用于通风(空调)设备及部件、通风管道及部件的制作安装工程。

G.5.2      冷冻机组站内的设备安装、通风机安装、人防两用通风机安装应按本标准附录A 机械设备安装工程的相应项目编码列项。通风空调工程的电气系统应按本标准附录D  电气设备安装工程的相应项目编码列项。

G.5.3      冷冻机组站内的管道安装应按本标准附录H 工业管道工程的相应项目编码列项。

G.5.4      冷冻站外墙皮以外通往通风空调设备的供热、供冷、供水等管道应按本标准附录K 给排水、采暖、燃气工程的相应项目编码列项。

G.5.5      设备、管道和部件的保温及保护层安装应按本标准附录M   刷油、防腐蚀、绝热工程的相应项目编码列项。

G.5.6      挡烟垂壁按现行国家标准《房屋建筑与装饰工程工程量计算标准》GB/T     50854相应项目编码列项 。

G.5.7      本标准表G.1.1    通风空调设备及部件制作安装(编码：030701)中，通风空调设备均包括安装所需之地脚螺栓；多联机室内机、空气幕均按风机盘管编码列项；多联机室外机按空调器编码列项。

G.5.8      本标准表G.2.1    通风管道制作安装(编码：030702)中的有关问题说明：

1  风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度以设计图示中心线长度为准(主管与支管以其中心线交点划分),包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占的长度。风管展开面积不包括风管、管口重叠部分面积。风管渐缩管：圆形风管按平均直径计算；矩形风管按平均周长计算。

2  穿墙套管按展开面积计算，根据材质及厚度要求计人相应通风管道工程量中。

3  净化通风管道使用的型钢材料如要求镀锌时，王作内容应注明型钢镀锌。

4  成品风管按相应通风管道项目编码列项。

5  不锈钢排烟管道应按相应不锈钢板通风管道编码列项。

6 通风管道项目包括支吊架的制作、安装。若支吊架制作、安装需单列的，应按本标准附录N 其他及附属工程的相应项目编码列项。

G.5.9       本标准表G.3.1    通风管道部件制作安装(编码：030703)中的有关问题说明：

1  碳钢阀门包括空气加热器上通阀、空气加热器旁通阀、圆形瓣式启动阀、风管蝶阀、风管止回阀、 密闭式斜插板阀、矩形风管三通调节阀、对开多叶调节阀、风管防火阀、各型风罩调节阀等。

2  塑料阀门包括塑料蝶阀、塑料插板阀、各型风罩塑料调节阀。

3  碳钢风口、散流器、百叶窗包括百叶风口、矩形送风口、矩形空气分布器、风管插板风口、旋转吹风口、圆形散流器、方形散流器、流线型散流器、送吸风口、活动算式风口、网式风口、钢百叶窗等。

4  碳钢罩类包括皮带防护罩、电动机防雨罩、侧吸罩、中小型零件焊接台排气罩、整体分组式槽边侧吸罩、吹吸式槽边通风罩、条缝槽边抽风罩、泥心烘炉排气罩、升降式回转排气罩、上下吸式圆形回转罩、升降式排气罩、手锻炉排气罩。

5  塑料罩类包括塑料槽边侧吸罩、塑料槽边风罩、塑料条缝槽边抽风罩。

6  柔性接口包括金属、非金属软接口及伸缩节。

7  消声器包括片式消声器、矿棉管式消声器、聚酯泡沫管式消声器、卡普隆纤维管式消声器、弧形声流式消声器、阻抗复合式消声器、微穿孔板消声器、消声弯头。

8  静压箱的面积应按设计图示尺寸以展开面积计算，不扣除开口的面积。

9  人防其他部件包括滤尘器、毒气报警器、预滤器、除湿器、测压装置、换气堵头、波导窗、气密测量管等。 G.5.10      表 G.4.1     通风工程检测、调试、试验(编码：030704)中，通风工程检测、调试项目的系统指通风空调工程的全部风系统。

附 录H     工业管道工程

H.1    低压管道

H.1.1       低压管道工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.1.1    的规定执行。

表 H.1.1   低压管道(编码：030801)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030801001	低压碳钢管	1.材质 2.规格3.连接形式、焊接方法4.压力试验、吹扫与清洗5.脱脂	m	按设计图示管道  中心线以长度计算	1.安装2.压力试验3.吹扫、清洗 4.脱脂
030801002	低压碳钢伴热管	1.材质 2.规格3.连接形式4.压力试验、吹扫与清洗			1.安装2.压力试验3.吹扫、清洗
030801003	低压不锈钢伴热管
030801004	低压碳钢板卷管	1.材质 2.规格3.焊接方法4.压力试验、吹扫与清洗5.脱脂			1.安装2.压力试验3.吹扫、清洗 4.脱脂
030801005	低压不锈钢管	1.材质 2.规格3.焊接方法4.充氩保护方式5.压力试验、吹扫与清洗 6.脱脂			1.安装2.焊口充氩保护3.压力试验4.吹扫、清洗 5.脱脂
030801006	低压不锈钢板卷管

续表H.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030801007	低压合金钢管	1.材质 2.规格3.焊接方法4.压力试验、吹扫与清洗5.脱脂	m	按设计图示管道  中心线以长度计算	1.安装2.压力试验3.吹扫、清洗 4.脱脂
030801008	低压钛及钛合金管	1.材质 2.规格3.焊接方法4.充氩保护方式5.压力试验、吹扫与清洗 6.脱脂			1.安装2.焊口充氩保护3.压力试验4.吹扫、清洗 5.脱脂
030801009	低压镍及镍合金管
030801010	低压锆及锆合金管
030801011	低压铝及铝合金管
030801012	低压铝及铝合金板卷管
030801013	低压铜及铜合金管	1.材质 2.规格3.焊接方法4.压力试验、吹扫与清洗5.脱脂
					1.安装2.压力试验3.吹扫、清洗 4.脱脂
030801014	低压铜及铜合金板卷管
030801015	低压塑料管	1.材质2.规格3.连接形式4.压力试验、吹扫与清洗5.脱脂
030801016	低压金属骨架复合管
030801017	低压玻璃钢管

续表H.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030801018	低压铸铁管	1.材质2.规格3.连接形式 4.接口材料5.压力试验、吹扫与清洗6.脱脂	m	按设计图示管道中心线以长度计算	1.安装2.压力试验3.吹扫、清洗4.脱脂
030801019	低压金属软管	1.材质 2.规格3.连接形式4.压力试验、吹扫与清洗5.脱脂	根	按设计图示数量计算
030801020	低压直埋保温管道	1.材质 2.规格3.连接形式4.接口保温材料5.压力试验、吹扫与清洗6.警示带形式	m	按设计图示管道中心线以长度计算	1.安装2.接口保温3.压力试验4.吹扫、清洗 5.警示带铺设

H.2     中 压 管 道

H.2.1       中压管道工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.2.1    的规定执行。

表 H.2.1        中压管道(编码：030802)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030802001	中压碳钢管	1.材质2.规格3.焊接方法4.压力试验、吹扫与清洗5.脱脂	m	按设计图示管道中心线以长度计算	1.安装2.压力试验3.吹扫、清洗 4.脱脂
030802002	中压螺旋卷管
030802003	中压不锈钢管	1.材质 2.规格3.焊接方法4.充氩保护方式5.压力试验、吹扫与清洗6.脱脂			1.安装2.焊口充氩保护3.压力试验4.吹扫、清洗 5.脱脂
030802004	中压合金钢管
030802005	中压铜及铜合金管	1.材质 2.规格3.焊接方法4.压力试验、吹扫与清洗5.脱脂		按设计图示管道中心线以长度计算	1.安装2.压力试验3.吹扫、清洗 4.脱脂
030802006	中压钛及钛合金管	1.材质2.规格3.焊接方法4.充氩保护方式5.压力试验、吹扫与清洗 6.脱脂			1.安装2.焊口充氩保护3.压力试验4.吹扫、清洗 5.脱脂
030802007	中压锆及锆合金管
030802008	中压镍及镍合金管
030802009	中压金属软管	1.材质 2.规格3.连接形式4.压力试验、吹扫与清洗5.脱脂	根	按按设计图示数量计算	1.安装2.压力试验3.吹扫、清洗 4.脱脂

H.3    高压管道

H.3.1       高压管道工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.3.1    的规定执行。

表 H.3.1       高压管道(编码：030803)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030803001	高压碳钢管	1.材质 2.规格3.焊接方法4.充氩保护方式5.压力试验、吹扫与清洗 6.脱脂	m	按设计图示管道  中心线以长度计算	1.安装2.焊口充氩保护3.压力试验4.吹扫、清洗 5.脱脂
030803002	高压合金钢管
030803003	高压不锈钢管

H.4 低压管件

H.4.1      低压管件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.4.1    的规定执行。

表H.4.1       低压管件(编码：030804)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030804001	低压碳钢管件	1.材质 2.规格3.连接形式、焊接方法	个	按设计图示数量计算	安装
030804002	低压碳钢板卷管件
030804003	低压不锈钢管件	1.材质 2.规格3.焊接方法4.充氩保护方式			1.安装2.管件焊口充氩保护
030804004	低压不锈钢板卷管件
030804005	低压合金钢管件
030804006	低压加热外套碳钢管件(两半)	1.材质 2.规格3.连接形式			安装

续表H.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030804007	低压加热外套不锈钢管件(两半)	1.材质 2.规格3.连接形式	个	按设计图示数量计算	安装
030804008	低压铝及  铝合金管件	1.材质 2.规格3.焊接方法
030804009	低压铝及铝合金板卷管件
030804010	低压铜及铜合金管件
030804011	低压钛及  钛合金管件	1.材质2.规格3.焊接方法4.充氩保护方式			1.安装2.管件焊口充氩保护
030804012	低压锆及  锆合金管件
030804013	低压镍及  镍合金管件
030804014	低压塑料管件	1.材质2.规格3.连接形式 4.接口材料			安装
030804015	金属骨架复合管件
030804016	低压玻璃钢管件
030804017	低压铸铁管件
030804018	低压直埋保温管件	1.材质 2.规格3.连接形式4.接口保温材料
030804019	低压钢套管直埋保温管件

H.5    中压管件

H.5.1       中压管件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.5.1    的规定执行。

表 H.5.1        中压管件(编码：030805)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030805001	中压碳钢管件	1.材质 2.规格3.焊接方法		按设计图示数量计算	安装
030805002	中压螺旋卷管件
030805003	中压不锈钢管件	1.材质 2.规格3.焊接方法4.充氩保护方式			1.安装2.管件焊口充氩保护
030805004	中压合金钢管件	1.材质2 . 规格3.焊接方法4.充氩保护方式
030805005	中压铜及铜合金管件	1.材质 2.规格3.焊接方法			安装
030805006	中压钛及钛合金管件	1.材质 2.规格3.焊接方法4.充氩保护方式			1.安装2.管件焊口充氩保护
030805007	中压锆及锆合金管件
030805008	中压镍及镍合金管件

H.6  高压管件

H.6.1       高压管件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.6.1    的规定执行。

表 H.6.1   高压管件(编码：030806)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030806001	高压碳钢管件	1.材质 2.规格3.焊接方法4.充氩保护方式	个	按设计图示数量计算	1.安装2.管件焊口充氩保护
030806002	高压不锈钢管件
030806003	高压合金钢管件

H.7  低压阀门

H.7.1       低压阀门工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.7.1    的规定执行。

表 H.7.1      低压阀门(编码：030807)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030807001	低压螺纹阀门	1.名称 2.材质3.型号、规格 4.连接形式5.焊接方法	个	按设计图示数量计算	1.安装2.操纵装置安装 3.壳体压力试验
030807002	低压焊接阀门
030807003	低压法兰阀门
030807004	低压齿轮、 液压传动、 电动阀门				1.安装2.壳体压力试验
030807005	低压安全阀门
030807006	低压调节阀门				1.安装2.临时短管装拆 3.壳体压力试验

H.8     中压阀门

H.8.1       中压阀门工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.8.1    的规定执行。

表H.8.1       中压阀门(编码：030808)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030808001	中压螺纹阀门	1.名称 2.材质3.型号、规格 4.连接形式5.焊接方法	个	按设计图示数量计算	1.安装2.操纵装置安装 3.壳体压力试验
030808002	中压焊接阀门
030808003	中压法兰阀门
030808004	中压齿轮、液压传动、电动阀门				1.安装2.壳体压力试验
030808005	中压安全阀门
030808006	中压调节阀门	1 . 名称 2.材质3.型号、规格 4.连接形式			1.安装2.临时短管装拆 3.壳体压力试验

H.9    高压阀门

H.9.1      高压阀门工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.9.1   的 规定执行。

表H.9.1   高压阀门(编码：030809)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030809001	高压螺纹阀门	1.名称 2.材质3.型号、规格 4.连接形式5.法兰垫片材质	个	按设计图示数量计算	1.安装2.壳体压力试验
030809002	高压法兰阀门
030809003	高压焊接阀门	1.名称 2.材质3.型号、规格 4.焊接方法5.充氩保护方式			1.安装2.焊口充氩保护 3.壳体压力试验

H.10        低压法兰

H.10.1       低压法兰工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.10.1 的规定执行。

表 H.10.1        低压法兰(编码：030810)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030810001	低压碳钢螺纹法兰	1.材质2.型号、规格	片	按设计图示数量计算	1.安装2.翻边活动法兰短管制作
030810002	低压碳钢焊接法兰	1.材质2.型号、规格 3.连接形式4.焊接方法
030810003	低压铜及  铜合金法兰
030810004	低压不锈钢法兰	1.材质2.型号、规格 3.连接形式4.焊接方法5.充氩保护方式			1.安装2.焊口充氩保护3.翻边活动法兰短管制作
030810005	低压合金钢法兰
030810006	低压铝及  铝合金法兰
030810007	低压钛及  钛合金法兰
030810008	低压锆及  锆合金法兰
030810009	低压镍及  镍合金法兰
030810010	低压钢骨架  复合塑料法兰	1.材质 2.规格			安装
030810011	低压塑料法兰	1.材质 2.规格3.连接形式4.法兰垫片材质

H.11        中压法兰

H.11.1       中压法兰工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.11.1 的规定执行。

表 H.11.1       中压法兰(编码：030811)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030811001	中压碳钢螺纹法兰	1.材质2.型号、规格	片	按设计图示数量计算	I.安装2.翻边活动法兰短管制作
030811002	中压碳钢焊接法兰	1.材质2.型号、规格 3.连接形式4.焊接方法
030811003	中压铜及铜合金法兰
030811004	中压不锈钢法兰	1.材质2.型号、规格 3.连接形式4.焊接方法5.充氩保护方式			1.安装2.焊口充氩保护 3.翻边活动法兰短管制作
030811005	中压合金钢法兰
030811006	中压钛及钛合金法兰
030811007	中压锆及锆合金法兰
030811008	中压镍及镍合金法兰

H.12  高压法兰

H.12.1      高压法兰工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.12.1 的规定执行。

表 H.12.1   高压法兰(编码：030812)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030812001	高压碳钢螺纹法兰	1.材质2.型号、规格3.法兰垫片材质	片	按设计图示数量计算	安装
030812002	高压碳钢焊接法兰	1.材质2.型号、规格 3.焊接方法4.充氩保护方式 5.法兰垫片材质			1.安装2.焊口充氩保护
030812003	高压不锈钢焊接法兰
030812004	高压合金  钢焊接法兰

H.13    无损检测与热处理

H.13.1     无损检测与热处理工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.13.1   的规定执行。

表H.13.1     无损检测与热处理(编码：030813)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030813001	管材表面  超声波探伤	1.名称 2.规格	1.m 2.m	1.以“m”计量，按管材无损探伤长度计算2. 以”m²”计量，按管材表面探伤检测面积计算	探伤
030813002	管材表面磁粉探伤
030813003	焊缝X射线探伤	1.名称2.底片规格 3.管壁厚度	张(口)	按规范或设计技术要求计算
030813004	焊缝γ射线探伤
030813005	焊缝超声波探伤	1.名称2.管道规格3 . 对比试块设计要求	口		1.探伤2.对比试块的制作
030813006	焊缝磁粉探伤	1.名称2.管道规格			探伤
030813007	焊缝渗透探伤
030813008	焊前预热、 后热处理	1.材质2.规格及管壁厚 3.压力等级4.热处理方法5 . 硬度测定设计要求			1.热处理2.硬度测定
030813009	焊口热处理
030813010	光谱分析	1.名称2.管道规格	点		测试分析
030813011	管道安拆后的充气保护	1.管道类型 2.管道规格	项	按施工方案计算	1.充气、封堵2.充气管道安装、拆除

H.14    其他项目制作安装

H.14.1  其他项目制作安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.14.1   的规定执行。

表H.14.1  其他项目制作安装(编码：030814)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030814001	冷排管	1.排管形式 2.组合长度	m	按设计图示以长度计算	1.制作、安装 2.钢带退火3.加氨4.冲、套翅片
030814002	分、集汽(水) 缸	1.质量2.材质、规格 3.安装方式	台	按设计图示数量计算	1.制作 2.安装
030814003	空气分气筒	1.材质 2.规格	组
030814004	空气调节喷雾管				安装
030814005	钢制排水漏斗	1.形式、材质 2.口径规格	个		1.制作 2.安装
030814006	水位计	1.规格 2.型号	组		安装
030814007	手摇泵		台
030814008	三通补强圈	1.材质 2.规格3.压力等级 4.焊接方法	个		1.制作 2.安装
030814009	碳钢管虾体弯	1.材质 2.规格3.焊接方法			制作
030814010	中压螺旋卷管虾体弯
030814011	不锈钢管虾体弯	1.材质 2.规格3.焊接方法4.充氩保护方式			1.制作2.焊口充氩保护
030814012	铝及铝合金管虾体弯	1.材质 2.规格3.焊接方法			制作
030814013	铜及铜合金管虾体弯

续表H.14.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030814014	管道清洁	1.名称2.清洁介质	m	按设计图示管道  中心线以长度计算	清洁

H.15 其他规定

H.15.1     “工业管道工程”适用于厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质的输送管道，以及厂区第一个连接点以内生产、生活共用的输送给水、排水、蒸汽、燃气的管道安装工程。

H.15.2       工业管道压力等级划分：低压：0MPa<P≤1.6MPa;中压：1.6MPa<P≤10MPa; 高压 ：10MPa<P≤42MPa; 蒸汽管道：P≥9MPa; 工作温度≥500℃。

H.15.3      厂区范围内的生活用给水、排水、蒸汽、燃气的管道安装工程应按本标准附录K  给排水、采暖、 燃气工程的相应项目编码列项。

H.15.4      仪表流量计应按本标准附录F  自动化控制仪表安装工程的相应项目编码列项。

H.15.5      组装平台搭拆、地下管道穿越建筑物保护等措施项目，应按本标准附录P  措施项目的相应项目编码列项。

H.15.6      本标准表H.1.1     低压管道(编码：030801)、表H.2.1     中压管道(编码：030802)、表H.3.1     高压管道(编码：030803)中的有关问题说明：

1  管道工程量计算不扣除阀门、管件、方形补偿器所占长度；室外理设管道不扣除附属构筑物(井) 所占长度；

2  压力试验方法是指水压试验、气压试验、泄漏性试验、真空试验等；

3  吹扫与清洗是指设计要求的水冲洗、空气吹扫、蒸汽吹扫、化学清洗、油清洗等；

4  脱脂介质种类是指二氯乙烷、三氯乙烯、四氯化碳、动力苯、丙酮或酒精等。

H.15.7       本标准表H.4.1   低压管件(编码：030804)、表H.5./1   中压管件(编码：030805)中的有关问题说明：

1 管件包括弯头、三通、四通、异径管、管接头、管帽、方形补偿器弯头、管道上仪表一次部件、仪表温度计扩大管制作安装等；

2  三通、四通、异径管均按大管径计算；

3  在主管上挖眼接管的三通、摔制异径管，均按安装管件主管径计算，不另计制作费和主材费；挖眼接管的三通支线管径小于主管径1/2时，不予计算；在主管上挖眼接管的焊接接头、凸台等配件，均按配件管径计算；

4  半加热外套管摔口后焊接在内套管上，每处焊口按一个管件计算；外套碳钢管如焊接不锈钢内套管上时，焊口间需加不锈钢短管衬垫，每处焊口按两个管件计算；

5    管件用法兰连接时应按本标准表H.10.1    低压法兰、表H.11.1     中压法兰的相关项目计算，不再计算管件项目；

6    管件的压力试验、吹扫、清洗、脱脂，均应已包括在按本标准表H.1.1    低压管道、表H.2.1      中压管道执行计算的管道的工作内容中。

H.15.8      表 H.6.1    高压管件(编码：030806)中的有关问题说明：

1  管件包括弯头、三通、异径管、管接头、管帽、方形补偿器弯头、管道上仪表一次部件、仪表温度计扩大制作安装等；

2  三通、四通、异径管均按大管径计算；

3  半加热外套管摔口后焊接在内套管上，每处焊口按一个管件计算；外套碳钢管如焊接不锈钢内套管上时，焊口间需加不锈钢短管衬垫，每处焊口按两个管件计算；

4  管件用法兰连接时应按本标准附录H.12 高压法兰的相关项目计量，不再计量管件项目；

5 管件压力试验、吹扫、清洗、脱脂均应已包括在按本标准附录H.3   高压管道执行计量的管道的工作内容中。

H.15.9     本标准表H.7.1    低压阀门(编码：030807)、表H.8.1    中压阀门(编码：030808)中的有关问题

说明：

1  减压阀按高压侧直径计算；

2  电动阀门的工作内容包括电动机安装；

3  操纵装置安装按规范或设计技术要求计算。

H.15.10     本标准表H.9.1    高压阀门(编码：030809)中，减压阀按高压侧直径计算。

H.15.11     本标准表H.10.1    低压法兰(编码：030810)、表H.11.1    中压法兰(编码：030811)中的有关问题说明：

1  法兰焊接时，应按平焊法兰、对焊法兰、翻边活动法兰、焊环活动法兰等连接形式编制项目特征及按相应连接形式分别列项；

2 焊接盲板(封头)应按本标准附录H.4 低压管件、附录H.5 中压管件的规则计量管件连接。配法兰的盲板不予计算。

H.15.12     本标准表H.12.1    高压法兰(编码：030812中，焊接盲板(封头)应按本标准附录H.6  高压管件的规则计量管件连接。配法兰的盲板不予计算。

H.15.13     本标准表H.13.1   无损检测与热处理(编码：030813)中，探伤项目包括固定探伤仪支架的制作、安装。

H.15.14     本标准表H.14.1    其他项自制作安装(编码：030814)中的有关问题说明：

1  冷排管工作内容通常包括钢带退火、加氨、冲、套翅片，按设计要求计算；

2  钢制排水漏斗制作安装，钢制排水漏斗的口径规格为下口公称直径；

3  管道清洁，适用于管道安装后期进行保养清洁。

附录J    消防工程

J.1 水灭火系统

J.1.1       水灭火系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.1.1    的规定执行。

表J.1.1        水灭火系统(编码：030901)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030901001	水喷淋钢管	1.安装部位2.材质、规格 3.连接形式	m	按设计图示管道中心线以长度计算	1.管道安装 2.压力试验 3.冲洗4.管道标识 5.管件安装
030901002	消火栓钢管
030901003	水喷淋(雾) 喷头	1.安装部位2.材质、型号、规格 3.连接形式4.装饰盘设计要求	个	按设计图示数量计算	1.本体安装2.装饰盘安装 3.严密性试验
030901004	报警装置	1.名称2.型号、规格	组		1.本体安装 2.电气接线
030901005	温感式水幕装置	1.型号、规格 2.连接形式
030901006	水流指示器	1.规格、型号 2.连接形式	个
030901007	减压孔板	1.材质、规格 2.连接形式			本体安装
030901008	末端试水装置	1.规格2.组装形式	套		1.本体安装 2.电气接线
030901009	集热盘	1.材质 2.规格	个		本体安装
030901010	室内消火栓	1.安装方式2.型号、规格3.附件材质、规格	套		1.箱体及消火栓安装 2.配件安装
030901011	室外消火栓				1.本体安装 2.配件安装

续表J.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030901012	消防水泵接合器	1.安装部位2.型号、规格3.附件材质、规格	套	按设计图示数量计算	1.本体安装 2.附件安装
030901013	消防水炮	1.水炮类型 2.规格3.压力等级 4.保护半径	台		本体安装
030901014	高压细水雾区域阀	1.材质 2.型号 3.规格4.连接方式	套

J.2 气体灭火系统

J.2.1     气体灭火系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表 J.2.1   的规定执行。

表J.2.1气体灭火系统(编码：030902)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030902001	无缝钢管	1.材质、压力等级 2.规格3.连接方式	m	按设计图示管道中心线以长度计算	1.管道安装 2.压力试验 3.吹扫4.管道标识
030902002	不锈钢管				1.管道安装2.焊口充氩保护3.压力试验 4.吹扫5.管道标识
030902003	钢制管件	1.材质、压力等级 2.规格3.连接方式	个	按设计图示数量计算	管件安装
030902004	不锈钢管管件	1.材质、压力等级 2.规格			1.管件安装2.管件焊口充氩保护

续表J.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030902005	气体驱动装置管道	1.材质、压力等级 2.规格3.连接方法	m	按设计图示管道中心线以长度计算	1.管道安装 2.压力试验 3.吹扫4.管道标识
030902006	选择阀	1.材质2.型号、规格 3.连接形式	个	按设计图示数量计算	1.本体安装 2.压力试验
030902007	气体喷头				喷头安装
030902008	贮存装置	1.介质、类型 2.型号、规格	套		1.贮存装置安装 2.系统组件安装 3.气体增压
030902009	称重检漏装置	1.型号 2.规格			本体安装
030902010	无管网气体灭火装置	1.类型2.型号、规格 3.安装部位
030902011	泄压装置	1.型号 2.规格3.安装部位

J.3    泡沫灭火系统

J.3.1     泡沫灭火系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.3.1 的规定执行。

表J.3.1  泡沫灭火系统(编码：030903)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030903001	泡沫发生器	1.类型2.型号、规格	台	按设计图示数量计算	本体安装
030903002	泡沫比例混合器
030903003	泡沫液贮罐	1.容量2.型号、规格

J.4 火灾自动报警系统

J.4.1      火灾自动报警系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.4.1    的规定执行。

表J.4.1     火灾自动报警系统(编码：030904)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030904001	点型探测器	1.名称 2.规格 3.线制 4.类型	个	按设计图示数量计算	1.底座安装 2.探头安装 3.校接线4.编码
030904002	线型探测器	1.名称 2.规格 3.类型	m	按设计图示长度计算	1.本体安装 2.校接线
030904003	按钮	1.名称2.安装方式	个	按设计图示数量计算	1.本体安装 2.校接线3.编码
030904004	声光报警器
030904005	消防报警电话插孔(电话)	1.名称 2.规格3.安装方式
030904006	消防广播 (扬声器)	1.名称 2.功率3.安装方式
030904007	消防模块	1.名称 2.规格 3.类型4.输出形式
030904008	消防模块箱(端子箱、手报箱)	1.名称 2.型号 3.规格4.安装方式	台		本体安装
030904009	区域报警控制器	1.名称2.线制3.安装方式4.控制点数量 5.显示器类型			1.本体安装 2.校接线3.标识
030904010	楼层火灾显示器
030904011	远程控制器	1.规格2.控制回路
030904012	火灾报警系统控制主机	1.规格、线制 2.控制回路3.安装方式 4.控制点数			1.本体安装 2.校接线
030904013	联动控制主机

续表J.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030904014	消防广播及  对讲电话主机	1.规格、线制 2.控制回路3.安装方式 4.控制点数	台	按设计图示数量计算	1.本体安装 2.校接线
030904015	火灾报警控制微机	1.规格2.安装方式			本体安装
030904016	备用电源及电池主机	1.名称 2.容量3.安装方式	套
030904017	报警联动一体机	1.名称2.规格、线制 3.控制点数4.安装方式	台		1.本体安装 2.校接线
030904018	机柜	1.规格2.安装方式			1.本体安装 2.本体接地

J.5    空气采样探测报警系统

J.5.1     空气采样探测报警系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.5.1 的规定执行。

表J.5.1       空气采样探测报警系统(编码：030905)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030905001	吸气式烟雾探测器	1.名称 2.规格 3.线制 4.类型	个	按设计图示数量计算	1.本体安装 2.校接线
030905002	空气采样管	1.名称 2.规格3.安装方式	m	按设计图示长度计算	1.采样管制作 2.采样管敷设

J.6    防火门监控报警系统

J.6.1      防火门监控报警系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.6.1    的规定执行。

表J.6.1  防火门监控报警系统(编码：030906)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030906001	防火门监控主机	1.名称 2.规格 3.线制4.安装方式 5.控制点数	台	按设计图示数量计算	1.本体安装 2.校接线
030906002	防火门监控器		个
030906003	监控模块	1.名称 2.规格 3.类型			1.本体安装 2.校接线3.编码

J.7    电气火灾监控系统

J.7.1      电气火灾监控系统工程量清单项自设置、项目特征描述的丙容、计量单位及工程量计算规则应按表J.7.1    的规定执行。

表J.7.1  电气火灾监控系统(编码：030907)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030907001	监控主机	1.名称 2.规格 3.线制4.安装方式 5.控制点数	台	按设计图示数量计算	1.本体安装 2.校接线
030907002	剩余电流式监控探测器	1.名称 2.规格 3.类型	个		1.本体安装 2.校接线3.编码
030907003	测温式监控探测器
030907004	温度传感器
030907005	隔离器

J.8    消防电源监控系统

J.8.1      消防电源系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.8.1 的规定执行。

表J.8.1        消防电源监控系统(编码：030908)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030908001	状态监控主机	1.名称 2.规格 3.线制4.安装方式 5.控制点数	台	按设计图示数量计算	1.本体安装 2.校接线
030908002	电流传感器	1.名称 2.规格 3.类型	个		1.本体安装 2.校接线3.编码
030908003	电压传感器

J.9    消防系统调试

J.9.1       消防系统调试工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.9.1 的规定执行。

表J.9.1        消防系统调试(编码：030909)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030909001	水灭火控制装置调试	系统形式	点	按控制装置的点数计算	调试
030909002	气体灭火系统装置调试	1.试验容器规格 2.气体试喷		按调试、检验和验收所消耗的试验容器总数计算	1.模拟喷气试验2.备用灭火器贮存容器切换操作试验 3.气体试喷
030909003	自动报警系统调试	1.点数 2.线制	系统	按设计图示系统计算	调试
030909004	消防广播系统调试
030909005	消防电话系统调试
030909006	防火控制装置调试	1.名称 2.类型	个	按设计图示数量计算
030909007	空气采样探测报警系统调试	1.点数 2.线制	系统	按设计图示系统计算
030909008	防火门监控系统调试
030909009	电气火灾监控系统调试
030909010	消防电源监控系统调试

J.10 其他消防器具

J.10.1      其他消防器具工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.10.1    的规定执行。

表J.10.1   其他消防器具(编码：030910)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
030910001	灭火器	1.形式2.规格、型号	具	按设计图示数量计算	本体放置
030910002	灭火器箱	1.安装方式2.型号、规格	个		本体安装
030910003	超细干粉灭火装置	1.安装形式2.规格、型号	套
030910004	自给正压式空气呼吸器	1.型号 2.规格3.性能参数

J.11 其他规定

J.11.1       管道界限的划分：

1 喷淋系统水灭火管道：室内外界限应以建筑物外墙皮1.5m 为界，入口处设阀门者应以阀门为界；设在高层建筑物内消防泵间管道应以泵间外墙皮为界；

2  消火栓管道：给水管道室内外界限划分应以外墙皮1 . 5m 为界，入口处设阀门者应以阀门为界。

J.11.2     消防管道如需进行探伤，应按本标准附录H工业管道工程的相应项目编码列项。

J.11.3      消防管道上的阀门应按本标准附录K 给排水、采暖、燃气工程的相应项目编码列项。

J.11.4      消防工程的措施项目应按本标准附录P 措施项目的相应项目编码列项。

J.11.5       表 J.1.1    水灭火系统(编码：030901)中的有关问题说明：

1 水喷淋钢管、消火栓钢管的工程量计算中，不扣除阀门、管件及各种组件所占长度。

2  水喷淋(雾)喷头的安装部位按有吊顶、无吊顶进行描述。

3  报警装置适用于湿式报警装置、干湿两用报警装置、电动雨淋报警装置、预作用报警装置等报警装置安装。报警装置安装包括装配管(除水力警铃进水管)的安装，水力警铃进水管并入消防管道工程量。其中：

1) 湿式报警装置包括湿式阀、蝶阀、装配管、供水压力表、装置压力表、试验阀、泄放试验阀、泄放试验管、试验管流量计、过滤器、延时器、水力警铃、报警截止阀、漏斗、压力开关等。

2) 干湿两用报警装置包括两用阀、蝶阀、装配管、加速器、加速器压力表、供水压力表、试验阀、泄  放试验阀(湿式、干式)、挠性接头、泄放试验管、试验管流量计、排气阀、截止阀、漏斗、过滤器、 延时器、水力警铃、压力开关等。

3) 电动雨淋报警装置包括雨淋阀、蝶阀、装配管、压力表、泄放试验阀、流量表、截止阀、注水阀、止回阀、电磁阀、排水阀、手动应急球阀、报警试验阀、漏斗、压力开关、过滤器、水力警铃等。

4) 预作用报警装置包括报警阀、控制蝶阀、压力表、流量表、截止阀、排放阀、注水阀、止回阀、泄放

阀、报警试验阀、液压切断阀、装配管、供水检验管、气压开关、试压电磁阀、空压机、应急手动试压器、漏斗、过滤器、水力警铃等。

4  温感式水幕装置包括给水三通至喷头、阀门间的管道、管件、阀门、喷头等全部内容。

5  末端试水装置包括压力表、控制阀等附件其所需的连接管及排水管应计算消防管道的工程量内。

6  室内消火栓包括消火栓箱、消火栓、水枪、水龙头、水龙带接扣、自救卷盘、挂架。

 J.11.6      本标准表J.2.1     气体灭火系统(编码：030902)中的有关问题说明：

1  无缝钢管、不锈钢管、气体驱动装置的管道工程量计算中，不扣除阀门、管件及各种组件所占长度。

2  气体灭火介质，包括七氟丙烷灭火系统、IG541 灭火系统、二氧化碳灭火系统等。

3  气体驱动装置管道的工作内容应包括卡、套连接件。

4  贮存装置包括灭火剂存储器、驱动气瓶、支框架、集流阀、容器阀、单向阀、高压软管和安全阀以及阀驱动装置、减压装置、压力指示仪等。

5  无管网气体灭火系统由柜式预制灭火装置、火灾探测器、火灾自动报警灭火控制器等组成，具有自动控制和手动控制两种启动方式。无管网气体灭火装置安装，包括气瓶柜装置(内设气瓶、电磁阀、喷头)等。

6  贮存装置内如需充装气体，应在项目特征内明确描述气体灭火剂品种、规格。

J.11.7      本标准表J.3.1     泡沫灭火系统(编码：030903)中的有关问题说明：

1  泡沫发生器、泡沫比例混合器的工作内容应包括整体安装、焊法兰、单体调试及配合管道试压时隔离本体所消耗的工料；

2  泡沫液贮罐内如需充装泡沫液，应在项目特征内明确描述泡沫灭火剂品种、规格；

3  泡沫灭火系统的管道、管件、阀门、法兰等应按本标准附录H 的相应项目编码列项。

J.11.8       本标准表J.4.1    火灾自动报警系统(编码：030904)中的有关问题说明：

1  消防报警系统的配管、配线、接线盒应按本标准附录D 电气设备安装工程的相应项目编码列项 ；

2  消防广播及对讲电话主机包括功放、录音机、分配器、控制柜等设备；

3 点型探测器包括火焰、烟感、温感、红外光束、可燃气体探测器等；

4  消防警铃按本标准声光报警器编码列项；

5  机柜为空柜，机柜内的设备器件应按本标准相应项目编码列项。

J.11.9      本标准表J.9.1     消防系统调试(编码：030909)中的有关问题说明：

1  自动报警系统，包括各种探测器、报警器、报警按钮、报警控制器等组成的报警系统；按相应点数以系统计算，其点数按设备器件数量计算；

2  水灭火控制装置，自动喷洒系统按水流指示器数量以点(支路)计算；消火栓系统按消火栓启泵按钮数量以点计算；消防水炮系统按水炮数量以点计算；

3  防火控制装置，包括防火卷帘门、正压送风阀、排烟阀、防火控制阀、消防电梯等防火控制装置； 防火卷帘门、正压送风阀、排烟阀、防火控制阀等调试以个计算，消防电梯以部计算；

4  气体灭火系统调试，是由七氟丙烷、IG541、二氧化碳等组成的灭火系统；按气体灭火系统装置的瓶头阀以点计算；

5  空气采样探测报警系统，包括吸气式烟雾探测器组成的报警系统；按相应点数以系统计算；

6  防火门监控报警系统，包括防火门监控器、监控模块等组成的报警系统；按相应点数以系统计算 ；

7  电气火灾监控系统，包括各类监控探测器、温度传感器、隔离器等组成的报警系统；按相应点数以系统计算；

8  消防电源监控系统，包括电流传感器、电压传感器等组成的报警系统；按相应点数以系统计算；

9  消防广播系统，包括扬声器、模块等组成的报警系统；按相应点数以系统计算。

附录K    给排水、采暖、燃气工程

K.1    给排水、采暖、燃气管道

K.1.1      给排水、采暖、燃气管道工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.1.1   的规定执行。

表K.1.1      给排水、采暖、燃气管道(编码：031001)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031001001	铸铁管	1.材质2.规格3.连接形式 4.接口材料5.管道消毒、冲洗6.警示带形式 7.安装部位8.介质	m	按设计图示管道中心线以长度计算	1.管道安装2.管件安装3.压力试验4.吹扫、冲洗 5.警示带铺设
031001002	镀锌钢管	1.材质2.规格3.压力等级 4.连接形式 5.管卡材质6.管道消毒、冲洗7.警示带形式 8.安装部位9.介质			1.管道安装2.管件制作、安装 3.管卡制作安装4.压力试验5.吹扫、冲洗 6.警示带铺设
031001003	无缝钢管
031001004	焊接钢管
031001005	铜管
031001006	不锈钢管
031001007	复合管	1.材质 2.规格3.连接形式 4.管卡材质5.管道消毒、冲洗6.警示带形式 7.安装部位8.介质			1.管道安装 2.管件安装3.管卡制作安装4.压力试验5.吹扫、冲洗 6.警示带铺设
031001008	塑料管
031001009	成品地沟	1.材质2.规格3.连接形式 4.安装部位		按设计图示中心线以长度计算	安装

续表K.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031001010	室外管道碰头	1.材质 2.规格3.连接形式 4.碰头形式 5.介质	处	按设计图示以处计算	1.碰头2.接口处防腐3.接口处绝热及保护层
031001011	阻火圈	1.材质 2.规格	个	按设计图示以个计算	安装
031001012	止水节

K.2    管道附件

K.2.1       管道附件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.2.1    的规定执行。

表 K.2.1        管道附件(编码：031002)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031002001	金属阀门	T.类型 2.材质3.规格、压力等级 4.连接形式	个	按设计图示数量计算	1.阀门连接 2.试压检查 3.配合调试
031002002	带短管甲乙阀门	1.材质2.规格、压力等级 3.连接形式4.接口方式及材质
031002003	塑料阀门	1.规格2.连接形式			安装
031002004	减压器	1.材质2.规格、压力等级 3.连接形式4.附件配置	组		组装
031002005	疏水器
031002006	除污器  (过滤器)				安装
031002007	补偿器	1.类型 2.材质3.规格、压力等级 4.连接形式	个
031002008	软接头(软管)	1.材质 2.规格3.连接形式	根
031002009	法兰	1.材质2.规格、压力等级 3.连接形式	副

续表K.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031003010	倒流防止器	1.材质 2.型号 3.规格4.连接形式 5.附件配置	套	按设计图示数量 计算	安装
031002011	水表	1.类型 2.型号 3.规格4.连接形式 5.附件配置	组		组装
031002012	热量表				安装
031002013	塑料排水管消声器	1.规格2.连接形式	个
031002014	浮标液面计		组
031002015	浮漂水位标尺	1.规格 2.用途	套
031002016	水锤消除器	1.规格2.连接形式	个
0301002017	成品表箱	1.材质 2.规格

K.3  卫生器/具

K.3.1     卫生器具工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.3.1    的

规定执行。

表 K.3.1        卫生器具(编码：031003)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031003001	浴缸	1.类型 2.材质 3.规格4.安装方式	组	按设计图示数量计算	1.器具安装 2.附件安装 3.打硅胶
031003002	净身盆
031003003	洗脸盆
031003004	洗涤盆
031003005	化验盆
031003006	大便器
031003007	小便器
031003008	其他成品卫生器具
031003009	烘手器	1.材质 2.型号 3.规格	个		安装

续表K.3.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031003010	淋浴器	1.材质 2.规格3.组装形式	套	按设计图示数量计算	1.器具安装 2.附件安装 3.打硅胶
031003011	淋浴间
031003012	桑拿浴房
031003013	大、小便槽自动冲洗水箱	1.类型2.材质3.容积(L) 4.水箱			1.制作 2.安装3.支架制作、安装 4.除锈、刷油
031003014	给、排水附件	1.类型 2.材质 3.型号 4.规格	个		安装
031003015	小便槽冲洗管	1.材质 2.规格	m		1.制作 2.安装
031003016	蒸汽-水加热器	1.类型 2.型号 3.规格4.安装方式	套
031003017	冷热水混合器
031003018	饮水器				安装
031003019	隔油器

K.4    供暖器具

K.4.1       供暖器具工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.4.1    的

规定执行。

表 K.4.1   供暖器具(编码：031004)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031004001	铸铁散热器	1.类型 2.型号 3.规格4.器具防腐 5.安装方式	组	按设计图示数量计算	1.组对、安装 2.水压试验3.托架制作、安装 4.除锈、刷油5.拉条制作、安装

续表K.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031004002	钢制散热器	1.类型 2.型号 3规格	组	按设计图示数量计算	1.安装2.水压试验 3.托架安装
031004003	其他成品散热器	1.类型 2.材质 3.型号 4.规格
031004004	光排管散热器				1.制作、安装 2.水压试验3.联管制作、安装
031004005	暖风机	1.型号 2.规格 3.质量	台	按设计图示数量计算	安装
031004006	地板辐射采暖	1.管道材质 2.管道规格 3.管道间距4.反射铝膜要求5.保温层材质、厚度 6.钢丝网设计要求	m	按设计图示实铺面积计算	1.保温层及钢丝网铺设2.管道排布、绑扎、 固定3.与分集水器连接 4.水压试验、冲洗
031004007	热媒集配装置	1.类型 2.材质 3.规格	组	按设计图示数量计算	1.制作 2.安装3.附件安装
031004008	集气罐		个		1.制作 2.安装
031004009	采暖入口装置	1.材质 2.型号 3.规格4.连接方式 5.安装部位	组		1.附件安装2.循环管安装3.压力试验、冲洗

K.5    采暖、给排水设备

K.5.1     采暖、给排水设备工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.5.1   的规定执行。

表K.5.1      采暖、给排水设备(编码：031005)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031005001	变频给水设备	1.型号 2.质量3 . 水泵主要技术参数4.减震装置形式	套	按设计图示数量计算	1.设备安装 2.附件安装3.减震装置制作、安装
031005002	稳压给水设备
031005003	无负压给水设备
031005004	气压罐	1.型号 2.规格	台		安装
031005005	太阳能集热装置	1.类型 2.型号 3.规格	套		1.安装2.附件安装
031005006	地源(水源、气源)热泵机组	1.型号2.设备质量3.减震装置形式	组		1.安装2.减震装置制作、安装
031005007	除砂器	1.型号2.水处理量(m³/h)	台		1.设备及附件安装 2.接管
031005008	水处理器	1.类型 2.型号 3.规格
031005009	超声波  灭藻设备
031005010	水箱自洁器	1.类型 2.型号 3.规格
031005011	水质净化器
031005012	紫外线杀菌设备	1.型号 2.规格
031005013	热水器 、 开水炉	1.型号2.连接形式 3.容积4.安装方式 5.能源种类			1.安装2.附件安装
031005014	消毒器 、 消毒锅	1.类型 2.型号 3.规格			安装

续表K.5.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031005015	直饮水设备	1.型号 2.规格	套	按设计图示数量计算	安装
031005016	水箱	1.类型 2.材质 3.容量 4.规格	台		1.制作 2.安装
031005017	地源热泵集(分)水器	1.类型 2.型号 3.规格	台		安装
031005018	地源热泵  系统地埋管	1.材质 2.规格3.连接形式4.接口材料5.警示带形式 6.介质	m	按设计图示管道中心线以长度计算	1.管道安装2.管件安装3.压力试验4.吹扫、冲洗 5.警示带铺设

K.6  燃气器具及其他

K.6.1  燃气器具及其他工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.6.1   的规定执行。

表K.6.1  燃气器具及其他(编码：031006)

项目编码	项自名称	项目特征	计量单位	工程量计算规则	工作内容
031006001	燃气开水炉	1.型号 2.容量	台	按设计图示数量计算	1.安装2.附件安装
031006002	燃气采暖炉
031006003	燃气沸水器、 消毒器	1.类型 2.型号 3.容量
031006004	燃气热水器
031006005	燃气表	1.类型 2.型号 3.规格4.连接方式			1.安装2.托架制作、安装

续表K.6.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031006006	燃气灶具	1.类型 2.型号 3.规格 4.用途	台	按设计图示数量计算	1.安装2.附件安装
031006007	气嘴	1.材质 2.型号 3.规格4.单嘴、双嘴 5.连接形式	个		安装
031006008	调压器	1.类型 2.型号 3.规格	台
031006009	燃气凝  水器、缸	1.材质 2.规格3.连接形式	个
031006010	燃气管道调长器	1.规格2.压力等级 3.连接形式
031006011	调压箱 、 调压装置	1.类型 2.型号 3.规格4.安装方式	台
031006012	引入口保护罩	保护罩形式、材质	个		保温罩安装

K.7    医疗气体设备及附件

K.7.1     医疗气体设备及附件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.7.1   的规定执行。

表K.7.1  医疗气体设备及附件(编码：031007)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031007001	制氧机	1.型号 2.规格	台	按设计图示数量计算	安装
031007002	液氧罐
031007003	二级稳压箱

续表K.7.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031007004	气体汇流排	1.类型 2.型号 3.规格	组	按设计图示数量计算	安装
031007005	集污罐	1.型号 2.规格	台
031007006	刷手池	1.材质 2.规格	组		1.器具安装 2.附件安装
031007007	医用真空罐	1.型号 2.规格	台		1.本体安装 2.附件安装
031007008	汽水分离器				安装
031007009	干燥机	规格
031007010	储气罐
031007011	空气过滤器
031007012	集水器
031007013	医用设备带	1.材质 2.规格	m	按设计图示尺寸以长度计算
031007014	气体终端	气体种类	个	按设计图示数量计算

K.8    采暖、空调水工程系统调试

K.8.1     采暖、空调水工程系统调试工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.8.1    的规定执行。

表K.8.1      采暖、空调水工程系统调试(编码：031008)

项目编码	项目名称	项目特征	计量单位	工作内容
031008001	采暖工程系统调试	系统名称	系统	系统调试
031008002	空调水工程系统调试	系统名称

K.9   其他规定

K.9.1      管道界限的划分应符合下列规定：

1  给水管道室内外界限划分：以建筑物外墙皮1.5m 为界，入口处设阀门者以阀门为界；

2  排水管道室内外界限划分：以出户第一个排水检查井为界；

3  采暖管道室内外界限划分：以建筑物外墙皮1.5m 为界，入口处设阀门者以阀门为界，室外设有采暖入口装置者以入口装置循环管三通为界；

4  燃气管道室内外界限划分：地下引入室内的管道以室内第一个阀门为界，地上引入室内的管道以墙外第一个三通为界。

K.9.2      管道热处理、无损探伤应按本标准附录H 工业管道工程的相应项目编码列项。

K.9.3      医疗气体管道及附件应按本标准附录H 工业管道工程的相应项目编码列项。

K.9.4      管道、设备的保温及本标准未规定需包括除锈、刷油外的其他管道的除锈、刷油，应按本标准附录 M 刷油、防腐蚀、绝热工程的相应项目编码列项。

K.9.5      所有管道、设备的工作内容，均不包括完成安装后的脱脂、阀门研磨、介质充装及置换。

K.9.6       表 K.1.1    给排水、采暖、燃气管道(编码：031001)中的有关问题说明：

1    铸铁管的规格包括承插铸铁管、球墨铸铁管、柔性抗震铸铁管等。

2  复合管的规格包括塑铝稳态管、钢塑复合管、铝塑复合管、钢骨架复合管等复合型管道。

3  塑料管的规格包括UPVC.CPVC、PVC、PP-C、PP-R、PE、PB、ABS     管等塑料管材。

4  所有管道的安装部位，均指室内、室外管道。

5  所有管道的介质，均按给水、排水、中水、雨水、热媒体、燃气、空调水等进行描述。

6  排水管道的工作内容应包括立管检查口、透气帽。

7  室外管道碰头适用于新建或扩建工程的热源、水源、气源管道与原(旧)有管道的碰头，碰头形式指带介质碰头、不带介质碰头，带介质碰头的工作内容并应包括开关闸、临时放水管线铺设。热源管道碰头每处包括供、回水两个接口。

8 管道的工程量计算，不扣除阀门、减压器、疏水器、水表、伸缩器等管件、各种井类、方形补偿器所占长度。

9  所有管道项目的工作内容均应包括压力试验及吹扫与清洗，其中，压力试验包括设计要求的水压试验、气压试验、泄漏性试验、闭水试验、通球试验、真空试验等试验，吹扫与清洗包括设计要求的水冲洗、空气吹扫等吹扫与清洗。

10    直埋式预制保温管应按本标准附录H 工业管道工程的相应项目编码列项。

11  管道保护管应按本标准相应材质项目编码列项。

K.9.7      表 K.2.1     管道附件(编码：031002)中的有关问题说明：

1  阀门类型包括螺纹阀门、螺纹法兰阀门、焊接法兰阀门、沟槽阀门，如仅为一侧连接法兰，则在项目特征中描述。阀门的工作内容均不包括法兰、法兰式附件。

2  塑料阀门的连接形式是指热熔连接、粘接、热风焊接等。

3  减压器的规格按高压侧管道的规格描述。

4  减压器、疏水器、倒流防止器等附件的项目特征及工作内容，根据设计图纸的配置要求进行描述。

5  补偿器的类型包括方形补偿器、焊接式成品补偿器、法兰式成品补偿器。

6  水表类型是指：普通、IC 卡、螺纹组成、法兰组成无旁通、法兰组成带旁通。

K.9.8       表 K.3.1    卫生器具(编码：031003)中的有关问题说明：

1  所有卫生器具的工作内容，均应包括水嘴、金属软管、阀门、冲洗管、喷头等给水附件，及存水弯、 排水栓、下水口等排水配件，以及器具所配备的连接管。

2  给、排水附件是指独立安装的水嘴、地漏、地面扫除口等，非独立安装的此等附件应已包括于相关卫生器具或设备的工作内容中。

3  洗脸盆的类型包括洗脸盆、洗发盆、洗手盆。

4  洗脸盆安装方式是指：落地式、壁挂式、立柱式、台上式、台下式、埋入式等。

5  功能性浴缸所需的电机接线和调试，应按本标准附录D 电气设备安装工程的相应项目编码列项 。

6  组装形式是指：冷水式、冷热水式、手动式、脚踏式等。

7  隔油器安装方式是指：地上式、悬挂式等。

K.9.9       表 K.4.1    供暖器具(编码：031004)中的有关问题说明：

1  钢制散热器的类型，包括钢制闭式散热器、板式散热器、壁板式散热器、扁管式散热器、柱式散热器；散热器规格是指：高度、长度、片数、公称直径；

2  地板辐射采暖的工作内容，应包括与分集水器连接及配合地面浇注；

3  地板辐射采暖项目的工作内容均应包括压力试验及吹扫与清洗，其中，压力试验包括设计要求的水压试验、气压试验、泄漏性试验、闭水试验、真空试验等试验，吹扫与清洗包括设计要求的水冲洗、空气吹扫等吹扫与清洗；

4  热媒集配装置类型是指：带箱、不带箱。

K.9.10       表 K.5.1     采暖、给排水设备(编码：031005)中的有关问题说明：

1  变频给水设备、稳压给水设备、无负压给水设备，包括气压罐/稳压罐/无负压罐等压力容器、水泵的主泵及备用泵、给水装置中配备的阀门仪表/软接头等附件、设备与附件之间的管路连接和泵组底座。项目特征中说明水泵数量，但不包括基础砌(浇)筑、控制柜安装及电气接线、调试。控制柜安装及电气接线、调试按本标准附录D 电气设备安装工程的相应项目编码列项；

2  太阳能集热装置类型是指：平板式、全玻璃真空管式；

3  分体式空气能热水器按热水器项目编码列项；

4  地源(水源、气源)热泵机组所需的接管和接管上的阀门、软接头，按本标准附录K.2  管道附件的相关项目分别编码列项；

5  地源热泵系统地埋管项目的工作内容均应包括压力试验及吹扫与清洗，其中，压力试验包括设计要求的水压试验、气压试验、泄漏性试验、闭水试验J 真空试验等试验，吹扫与清洗包括设计要求的水冲洗、空气吹扫等吹扫与清洗。

6  采暖系统所用的过滤器，按本标准附录K.2 管道附件的相应项目编码列项。

K.9.11       表 K.6.1     燃气器具及其他(编码：031006)中的有关问题说明：

1  燃气沸水器、消毒器的类型，包括容积式沸水器、自动沸水器、燃气消毒器等。

2  燃气灶具的类型包括人工煤气灶具、液化石油气灶具、天然气燃气灶具等，并描述所采用的气源；用途按民用、公用进行描述。

3  调压箱、调压装置的安装方式是指：壁挂式、落地式。

4  燃气表的类型包括：燃气表、燃气流量计、流量计控制器。

5  可燃气体检测报警器与电磁阀按本标准附录K.2 管道附件的相应项目编码列项。

K.9.12       表 K.7.1     医疗气体设备及附件(编码：031007)中的有关问题说明：

1  气体汇流排的规格，包括氧气、二氧化碳、氮气、笑气、氩气、压缩空气等医用气体的汇流排；

2  气体汇流排的类型是指：普通、自动切换；

3  空气过滤器包括医用气体预过滤器、精过滤器、超精过滤器等。

K.9.12       表 K.8.1    采暖、空调水工程系统调试(编码：031008)中，采暖工程系统调试是指由采暖管道、阀门及供暖器具组成采暖工程的全系统；空调水工程系统调试是指由空调水管道、阀门及冷水机组组成空调水工程的全系统。

附录L    通信设备及线路工程

L.1    有线通信设备

L.1.1      有线通信设备工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.1.1 的规定执行。

表 L.1.1   有线通信设备(编码：031101)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031101001	机架(柜)、 机箱	1.名称 2.型号 3.规格4.安装方式		按设计图示数量计算	1.本体安装2.抗震机座安装
031101002	总配线架	1.类型 2.型号 3.规格 4.容量	架		1.本体安装2.端子板安装3.告警信号装置安装
031101003	保安排、试线排	1.名称 2.型号 3.规格	块		安装
031101004	数字分配架、 光分配架	1.名称 2.类型 3.型号 4.规格 5.容量	架		1.本体安装2.端子板安装
031101005	保安配线箱	1.类型 2.型号 3.规格 4.容量	个		安装
031101006	列架、机台、 事故照明	1.名称 2.类别 3.型号 4.规格	处		1.本体安装2.开关、插座安装 3.试通
031101007	机房信号灯盘		盘		1.安装 2.试通

续表L.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031101008	交换设备	1.名称 2.类型 3.型号 4.规格	架(台)	按设计图示数量计算	1.机架、机盘、电路板安装2.互连
031101009	用户集线器 (SLC)设备	1.类型2.型号 3.规格 4.容量	架		1.安装 2.调测
031101010	告警设备	1.名称 2.类型 3.型号 4.规格	台		1.安装 2.互连 3.调测
031101011	交换设备电路板	1.类型 2.型号 3.规格	块		1.安装 2.互连
031101012	测量台、 业务台		台		安装
031101013	交换设备硬件调测	1.测试类别 2.测试内容	端口		调测
031101014	交换设备软件调测
031101015	操作维护中心设备	1.型号 2.规格	架		1.机盘、操作终端安装 2.调测
031101016	智能网设备	1.名称 2.型号 3.容量	套		1.安装 2.调测

续表L.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031101017	信令网设备	1.类型 2.型号 3.规格	架	按设计图示数量计算	1.安装 2.调测
031101018	传输设备	1.名称 2.型号 3.规格4.机架(柜)规格	套(端口)		1.机架(柜)安装2.本体安装 3.加电检查 4.测试
031101019	单波道光放大器	1.名称 2.类型 3.型号	个		1.安装 2.测试
031101020	光电转换模块	I.型号 2.规格	端口
031101021	DXC设备连通测试	1.运行类别 2.测试内容			连通测试
031101022	P C M 设备	1.名称 2.型号 3.规格	端		1.安装 2.测试
031101023	波分复用设备	1.名称 2.类型 3.型号 4.规格
031101024	光分插复用器(OADM)		系统

续表L.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031101025	光波长转换器(OTU)	1.名称 2.类型 3.型号 4.规格	个	按设计图示数量计算	1,安装 2.测试
031101026	光线路放大器(OLA)	1.类型 2.型号 3.规格	系统
031101027	再生中继架	1.名称2.型号3.规格4.机架规格	架		1.安装 2.调测
031101028	远供电源架
031101029	网络管理系统	1.名称 2.类型3.配合调测要求	套	按设计图示系统配置计算	1.安装2.配合调测
031101030	数字公务系统运行试验	1.运行类别 2.测试内容	方向 ·系统	按设计图示系统配置计算	运行试验
031101031	线路段光端对测			按线路段本站一侧计算	光端对测
031101032	系统通道调测	1.测试类别 2.测试内容	端口	按设计图示系统配置计算	系统通道调测
031101033	保护倒换测试		环 ·系统		保护倒换测试

续表L.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则按设计图示数量计算	工作内容
031101034	光电调测  中间站配合	1.测试类别 2.测试内容	站		中间站配合
031101035	光纤复测	1.名称 2.规格3.测试类别 4.测试内容	中继段/ 光放段		光纤特性复测
031101036	同步网设备	1.名称 2.种类 3.型号 4.规格	架		1.安装 2.调测
031101037	光线路终端 (OLT)设备		套		1.安装 2.测试
031101038	光网络单元(ONU)		台(子架)台
031101039	光网络终端(ONT)
031101040	OLT上联通道测试	1.测试类别 2.测试内容	系统	按设计图示系统配置计算	测试光功率、光损耗
031101041	系统功能验证及性能测试		十线(台)	按设计图示数量计算	功能验证及性能测试

L.2    无线通信设备

L.2.1       无线通信设备工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.2.1 的规定执行。

表L.2.1     无线通信设备(编码：031102)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031102001	全向天线、 定向天线	1.型号 2.规格3.支撑物类型 4.部位	副	按设计图示数量计算	本体安装
031102002	室内天线	1.型号 2.规格 3.位置
031102003	卫星全球定位系统 (GPS)天线	1.型号 2.规格			1.安装 2.调测
031102004	移动通信馈线	1.名称 2.型号 3.规格 4.位置	条		1.布放射频同轴电缆 2.接地
031102005	移动通信馈线		m	按设计图示尺寸以中心线长度计算	安装集束电缆(馈线)
031102006	天、馈线附属设备	1.名称 2.种类 3.型号 4.规格 5.位置	个(架)	按设计图示数量计算	1.安装 2.调测
031102007	馈线密封窗	规格	个		安装
031102008	宏基站天、 馈线系统调测	1.测试类别 2.测试内容	条		系统调测

续表L.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031102009	室内分布式天、馈线系统调测	1.测试类别 2.测试内容	条	按设计图示数量计算	系统调测
031102010	泄漏式电缆调测				调测
031102011	基站设备	1.名称2.型号3.规格4.安装方式 5.部位6.高度	架(台、套)		1.安装2.加电检查
031102012	直放站设备	1.名称 2.型号 3.规格 4.位置	站		1.安装2.加电检查 3.调测
031102013	设备板件	1.名称 2.型号 3.规格	块		1.安装2.加电检查
031102014	2G基站系统调测	1.测试类别 2.测试内容	站	按网络系统配置计算	系统调测
031102015	3G基站系统调测
031102016	LTE/4G基站系统调测

续表L.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031102017	5G基站  系统调测	1.测试类别 2.测试内容	站	按网络系统配置计算	系统调测
031102018	操作维护中心设备(OMCR)	1.型号 2.规格	架	按设计图示数量计算	1.安装 2.调测
031102019	基站控制器、 编码器	1.名称 2.型号 3.规格
031102020	分组控制单元	1.名称 2.类型 3.型号	单元
031102021	2G基站联网调测	1.测试类别 2.测试内容	站(扇区)扇区	按网络系统配置计算	联网调测
031102022	3G基站联网调测
031102023	LTE/4G基站联网调测
031102024	5G基站  联网调测
031102025	配合基站  割接、开通	1.站型、制式2.型号3.规格4.配合要求	站		配合基站割接、开通

续表L.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则按设计图示数量计算	工作内容
031102026	微波抛物面天线	1.型号 2.规格3.支撑物类型 4.部位	副		1.安装 2.调测
031102027	微波馈线	1.名称 2.型号 3.规格 4.位置	条
031102028	分路系统	1.型号 2.规格 3.位置	套		安装
031102029	数字微波设备	1.名称 2.型号 3.规格	系统(套)		1.安装 2.测试
031102030	监控设备		套(部)
031102031	辅助设备		盘(部)
031102032	微波系统中继段调测	1.测试部位 2.测试类别 3.测试内容	中继段		调测
031102033	数字段通道调测		数字段
031102034	数字段内波道倒换	1.测试类别 2.测试内容	倒换段		测试

续表L.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则按设计图示数量计算	工作内容
031102035	监控调测	1.测试类别 2.测试内容	数字段		调测
031102036	配合数字终端测试				测试
031102037	全电路主通道调测	1.测试部位 2.测试类别 3.测试内容	全电路		调测
031102038	全电路辅助通道调测
031102039	全电路集中  监控性能调测	1.测试类别 2.测试内容	系统(站)
031102040	全电路稳定性能测试		站		测试
031102041	一点多址数字微波通信设备	1.名称 2.型号 3.规格			1.安装 2.调测
031102042	系统联测	1.测试类别 2.测试内容			联测
031102043	卫星地球站天、馈线系统	1.名称 2.型号 3.规格 4.位置	站		1.安装调试天线座架 2.安装调试天线主、副反射面3.安装天线驱动及附属设备4.安装馈线5.调测天、馈线系统

续表L.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则按设计图示数量计算	工作内容
031102044	低噪声放大设备	1.型号 2.规格3.倒换比例	系统		1.安装 2.测试
031102045	高功放设备	1.型号 2.规格 3.功率4.倒换比例
031102046	变频器及基带设备	1.名称 2.型号 3.规格4.倒换比例	套(盘)
031102047	监视、告警、控制(MAC)系统	1.名称  2.型号  3 . 规格	系统
031102048	视频传输设备		套		1.安装 2.调测
031102049	地球站设备站内环测	1.测试类别 2.测试内容	站		站内环测
031102050	地球站设备系统调测				系统调测
031102051	VS AT卫星地球站中心站中频及基带设备	1.名称 2.型号 3.规格	架(台)		1.安装 2.测试
031102052	VS AT卫星地球站远端站中频及  基带设备		套

续表L.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031102053	VS AT卫星  地球站中心站站内环测及  全网系统对测	1.测试类别 2.测试内容	站(系统)	按设计图示数量计算	1.站内环测2.网内系统对测

L.3    通信线路

L3.1     通信线路工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.3.1 的规定执行。

表 L.3.1        通信线路(编码：031103)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031103001	水泥管道	1.型号 2.规格 3.孔数4.填充水泥砂浆配合比5.混凝土强度标准	m	按设计图示尺寸以中心线长度计算	1.铺设2.填充水泥砂浆 3.混凝土包封4.试通
031103002	小口径塑料管道	1.型号 2.规格 3.地区 4.孔数5.试通方式6.充气试验说明			1.敷设小口径塑料管2.大管径内人工穿放小口径塑料管3.试通4.充气试验
031103003	通信光(电) 缆通道	1.类型 2.规格3.混凝土强度标准			1.制、支、拆模板 2.砌砖3.绑扎、置放钢筋4.浇筑混凝土5.抹通道内外壁 6.安装缆线支架
031103004	地下定向钻孔敷管	1.型号 2.规格 3.孔数 4.长度	处	按设计图示数量计算	1.钻孔 2.敷管

续表L.3.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031103005	电杆附属装置	1.名称 2.型号 3.规格	处(条)	按设计图示数量计算	安装
031103006	人工敷设塑料子管	1.规格2.子管数	m	按设计图示尺寸以中心线长度计算	1.敷设 2.试通
031103007	架空吊线	1.材质 2.型号 3.规格 4.地区			架设
031103008	光缆	1.型号2.规格3.敷设部位 4.敷设方式			1.测量 2.敷设
031103009	电缆
031103010	光缆接续	1.名称 2.类别 3.规格	头	按设计图示数量计算	1.接续 2.测试
031103011	光缆成端接头		芯		1.熔接 2.测试 3.固定
031103012	光缆中继段测试	1.名称 2.规格3.测试类别 4.测试内容	中继段		测试
031103013	用户光缆测试		段
031103014	光纤链路测试	1.测试类别 2.测试内容	链路组		链路测试

续表L.3.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则按设计图示数量计算	工作内容
031103015	电缆芯线  接续、改接	1.名称 2.规格 3.方式	百对		1.接续 2.测试
031103016	堵塞成端套管	1.类别 2.规格	个		安装
031103017	充油膏套管接续
031103018	封焊热可  缩套(包)管
031103019	包式塑料电缆套管
031103020	热可缩套管气闭头
031103021	电缆全程测试	1.测试类别 2.测试内容	百对		测试
031103022	进线室  承托铁架	1.型号 2.规格	m		安装
031103023	托架		根
031103024	固定光缆盘		套

续表L.3.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031103025	交接箱	1.名称 2.种类 3.规格 4.容量	个		1.站台、砌筑基座安装2.箱体安装3 . 接线模块 ( 保安排、端子板、试验排、接头排)安装4.列架安装5.成端光、电缆安装 6.地线安装7.连接、改接跳线
031103026	配线箱		套	按设计图示数量计算	安装
031103027	光分路器	1.名称 2.型号 3.规格	台		1.安装 2.插接 3.测试
031103028	终端盒 、 过线盒	1.名称 2.种类 3.规格 4.容量	个		安装
031103029	充气设备		套		1.安装 2.测试3.试运转
031103030	电缆全程充气	1.名称 2.规格	m	按设计图示尺寸以中心线长度计算	充气试验
031103031	排流线	1.材质 2.规格			敷设
031103032	对地绝缘监测装置	1.型号 2.规格	点	按设计图示数量计算	安装

续表L.3.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031103033	对地绝缘  检查及处理	按设计要求	m	按设计图示尺寸  以中心线长度计算	检查、处理

L.4         其  他  规  定

L.4.1      建筑与建筑群的综合布线系统、局域网设备应按本标准附录E  建筑智能化工程的相应项目编码列项。

L.4.2      建筑群子系统内敷设架空、管道、直埋、墙壁光(电)缆工程，应按本标准附录L.3  通信线路的相应项目编码列项。

L.4.3      通信设备及线路工程中的铁塔、开关电源设备、蓄电池、太阳能电池、交直流配电屏、电源母线、 接地棒(板)、地漆布、橡胶垫、塑料管道、钢管管道、通信电杆、电杆加固及保护、撑杆、拉线、消弧线、避雷  针、接地装置应按本标准附录D 电气设备安装工程的相应项目编码列项。

L.4.4      通信设备及线路工程中的发电机、发电机组应按本标准附录A 机械设备工程的相应项目编码列项。

L.4.5      除锈、刷漆等工程应按本标准附录M 刷油、防腐蚀、绝热工程的相应项目编码列项。

L.4.6      敷设光(电)缆工程量计算时，应考虑敷设的长度和设计中规定的各种预留长度。

1  光缆敷设安装的重叠、增长和预留长度可结合工程实际情况按表L.4.6-1  确定。 表 L.4.6-1       光缆增长和预留长度参考值

项目	敷设方式
	直埋	管道	架空	水底
接头每侧预留长度	10m	10m	10m
人(手)孔内自然弯曲增长	—	1m	一
光缆沟或管道内弯曲增长	7‰	10‰	—	按实际计算
架空光缆弯曲增长	—	—	7%
地下局站内每侧预留	10m,可按实际需要调整
地面局站内每侧预留	20m,可按实际需要调整
因水利、道路、桥梁等建设规划导致的预留	按实际需要调整

2  电缆在人孔中的预留长度应按L=L₁+L₂+L₃+L₄+L₅-L₆                  计算，式中取值应符合表L.4.6-2   的规定。

表L.4.6-2  电缆在人孔中的预留长度

分类	类   别	留长 ( mm )	备   注
L₁	电缆在人孔中的弯曲长度	按实际计算	管道口到第一电缆铁架的长度
L₂	第一个电缆铁架至电缆接头的中心长度	350	即铁架间的距离的一半
L₃	电缆接续所需的长度	250	自电缆接头的中心开始起算

续表L.4.6-2

分类	类   别	留长(mm)	备   注
L₄	电缆接续中所消耗的长度	150	接续电缆芯线时损耗
L₅	电缆接续前施工中所消耗的长度	150	包括对号、牵引电缆时的损耗等
L₆	人孔中心至人孔壁的距离	按实际计算

L.4.7      表 L.1.1     有线通信设备(编码：031101)中，安装方式是指落地安装、壁挂安装、嵌墙安装、架顶安装等设备安装的形式。

L.4.8      表 L.2.1    无线通信设备(编码：031102)中，安装方式是指落地安装、壁挂安装、机柜/箱嵌入安装等设备安装的形式；部位是指设备安装在铁塔等支撑物上的位置。

L.4.9      表 L.3.1     通信线路(编码：031103)中，地区是指线路敷设的地形，通常有：平原、丘陵、山地等。

附 录M     刷油、防腐蚀、绝热工程

M.1    刷 油 工 程

M.1.1       刷油工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.1.1    的

规定执行。

表 M.1.1        刷油工程(编码：031201)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031201001	管道刷油	1.除锈级别2.油漆品种3.涂刷遍数、漆膜厚度4.标志色方式、品种5.管道外径	m	按设计图示中心线以长度计算	1.除锈2.调配、涂刷
031201002	设备与矩形管道刷油	1.除锈级别 2.油漆品种3.涂刷遍数、漆膜厚度4.标志色方式、品种	m²	按设计图示表面积计算
031201003	金属结构刷油	1.除锈级别 2.油漆品种 3.结构类型4.涂刷遍数、漆膜厚度	kg	按设计图示金属结构理论质量计算
			m²	按设计图示表面积计算
031201004	铸铁管、 暖气片刷油	1.除锈级别2.油漆品种3.涂刷遍数、漆膜厚度	片	按设计图示数量计算

续表M.1.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031201005	灰面刷油	1.油漆品种2.涂刷遍数、漆膜厚度3.涂刷部位	m²	按设计图示表面积计算	调配、涂刷
031201006	布面刷油	1.布面品种 2.油漆品种3.涂刷遍数、漆膜厚度4.涂刷部位
031201007	气柜刷油	1.除锈级别 2.油漆品种3.涂刷遍数、漆膜厚度			1.除锈2.调配、涂刷
031201008	玛蹄酯面刷油	1.除锈级别 2.油漆品种3.涂刷遍数、漆膜厚度4.涂刷部位			调配、涂刷
031201009	喷漆	1.除锈级别 2.油漆品种3.喷涂遍数、漆膜厚度4.喷涂部位			1.除锈2.调配、喷涂

M.2    防腐蚀涂料工程

M.2.1     防腐蚀涂料工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.2.1   的规定执行。

表M.2.1      防腐蚀涂料工程(编码：031202)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031202001	设备防腐蚀	1.除锈级别2.涂刷(喷)品种 3.分层内容4.涂刷(喷)遍数、 漆膜厚度	m²	按设计图示表面积尺寸计算	1.除锈2.调配、涂刷(喷)

续表M.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031202002	非埋地管道防腐蚀	1.除锈级别2.涂刷(喷)品种 3.分层内容4.涂刷(喷)遍数、 漆膜厚度5.管道外径	m²	按设计图示表面积尺寸计算	1.除锈2.调配、涂刷(喷)
			m	按设计图示中心线以长度计算
031202003	一般钢结构防腐蚀	1.除锈级别2.涂刷(喷)品种 3.分层内容4.涂刷(喷)遍数、 漆膜厚度	kg	按设计图示钢结构的理论质量计算
			m²	按设计图示表面积尺寸计算
031202004	管廊钢结构防腐蚀		kg	按设计图示钢结构的理论质量计算
			m²	按设计图示表面积尺寸计算
031202005	防火涂料	1.除锈级别2.涂刷(喷)品种   3.涂刷(喷)遍数、漆膜厚度4.耐火极限(h)5.耐火厚度(mm)		按设计图示表面积计算
031202006	型钢制钢  结构防腐蚀	1.除锈级别2.涂刷(喷)品种 3.分层内容4.涂刷(喷)遍数、 漆膜厚度	kg	按设计图示金属结构质量计算
031202007	金属油罐内壁防静电涂料		m²	按设计图示表面积计算
031202008	埋地管道防腐蚀	1.除锈级别 2.刷缠品种 3.分层内容 4.刷缠遍数 5.规格	m	按设计图示中心线以长度计算	1.除锈2.刷油3.防腐蚀4.缠保护层

续表M.2.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031202009	环氧煤沥青防腐蚀	1.除锈级别 2.刷缠品种 3.分层内容 4.刷缠遍数	m²	按设计图示表面积计算	1.除锈2.涂刷、缠玻璃布
031202010	聚合物涂料	1.聚合类型 2.聚合部位			聚合

M.3    手工糊衬玻璃钢工程

M.3.1     手工糊衬玻璃钢工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.3.1   的规定执行。

表M.3.1      手工糊衬玻璃钢工程(编码：031203)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031203001	碳钢设备糊衬	1.除锈级别2.糊衬玻璃钢品种 3.分层内容4.糊衬玻璃钢遍数	m	按设计图示表面积计算	1.除锈 2.糊衬
031203002	塑料管道增强糊衬	1.糊衬玻璃钢品种 2.分层内容3.糊衬玻璃钢遍数			糊衬
031203003	各种玻璃钢聚合	聚合次数			聚合

M.4    橡胶板及塑料板衬里工程

M.4.1     橡胶板及塑料板衬里工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.4.1   的规定执行。

表M.4.1     橡胶板及塑料板衬里工程(编码：031204)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031204001	塔、槽类设备衬里	1.除锈级别 2.衬里品种 3.衬里层数 4.设备直径	m²	按设计图示表面积计算	1.除锈2.刷浆贴衬、硫化、 硬度检查
031204002	锥形设备衬里

续表M.4.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031204003	多孔板衬里	1.除锈级别 2.衬里品种 3.衬里层数	m²	按设计图示表面积计算	1.除锈2.刷浆贴衬、硫化、 硬度检查
031204004	管道衬里	1.除锈级别 2.衬里品种 3.衬里层数 4.管道规格
031204005	阀门衬里	1.除锈级别 2.衬里品种 3.衬里层数 4.阀门规格
031204006	管件衬里	1.除锈级别 2.衬里品种 3.衬里层数4.名称、规格
031204007	金属表面衬里	1.除锈级别 2.衬里品种 3.衬里层数			1.除锈2.刷浆贴衬

M.5    衬铅及搪铅工程

M.5.1     衬铅及搪铅工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.5.1   的规定执行。

表M.5.1     衬铅及搪铅工程(编码：031205)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031205001	设备衬铅	1.除锈级别 2.衬铅方法 3.铅板厚度	m²	按设计图示表面积计算	1.除锈 2.衬铅
031205002	型钢及支架包铅	1.除锈级别 2.铅板厚度			1.除锈 2.包铅
031205003	设备封头、 底搪铅	1.除锈级别 2.搪层厚度			1.除锈 2.焊铅
031205004	搅拌叶轮、轴类搪铅

M.6    喷镀(涂)工程

M.6.1     喷镀(涂)工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.6.1   的规定执行。

表M.6.1      喷镀(涂)工程(编码：031206)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031206001	设备喷镀(涂)	1.除锈级别2.喷镀(涂)品种 3.喷镀(涂)厚度 4.喷镀(涂)层数	m²	按设计图示表面积计算	1.除锈2.喷镀(涂)
031206002	管道喷镀(涂)	1.除锈级别2.喷镀(涂)品种 3.喷镀(涂)厚度 4.喷镀(涂)层数 5.管道外径	m	按设计图示长度计算
031206003	型钢喷镀(涂)	1.除锈级别2.喷(涂)塑品种	kg	按设计图示型钢的理论质量计算
031206004	一般钢结构喷(涂)塑			按设计图示钢结构的理论质量计算	1.除锈2.喷(涂)塑

M.7    耐酸砖、板衬里工程

M.7.1    耐酸砖、板衬里工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.7.1   的规定执行。

表M.7.1      耐酸砖、板衬里工程(编码：031207)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031207001	圆形设备耐酸砖、板衬里	1.除锈级别2.衬里品种3.砖厚度、规格 4.板材规格5.设备形式6.设备规格7.抹面厚度8.涂刮面材质	m²	按设计图示表面积计算	1.除锈 2.衬砌 3.抹面4.表面涂刮

续表M.7.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031207002	矩形设备耐  酸砖、板衬里	1.除锈级别2.衬里品种3.砖厚度、规格4.板材规格5.设备规格6.抹面厚度7.涂刮面材质	m²	按设计图示表面积计算	1.除锈 2.衬砌 3.抹面4.表面涂刮
031207003	锥(塔)形设备耐酸砖 、板衬里
031207004	供水管内衬	1.衬里品种 2.材料材质3.管道规格型号 4.衬里厚度			1.衬里 2.养护
031207005	衬石墨管接	规格	个	按设计图示数量计算	安装
031207006	铺衬石棉板	1.部位 2.规格	m²	按设计图示表面积计算	铺衬
031207007	耐酸砖板衬砌体热处理				1.安装电炉 2.热处理

M.8  绝热工程

M.8.1     绝热工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.8.1   的规定执行。

表 M.8.1       绝热工程(编码：031208)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031208001	设备绝热	1.绝热材料品种2.绝热厚度 3.设备形式 4.软木品种	m³	按设计图示表面  积加绝热层厚度及调整系数计算	1.安装2.软木制品安装
031208002	其他管道绝热	1.绝热材料品种2.绝热厚度 3.管道外径 4.软木品种
031208003	通风管道绝热	1.绝热材料品种 2.绝热厚度3.软木品种

续表M.8.1

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031208004	阀门绝热	1.绝热材料 2.绝热厚度 3.阀门规格	m³	按设计图示表面积加绝热层厚度及调整系数计算	安装
031208005	法兰绝热	1.绝热材料 2.绝热厚度 3.法兰规格
031208006	喷涂、涂抹	1.材料 2.厚度 3.对象	m²	按设计图示表面积计算	喷涂、涂抹安装
031208007	防潮层 、保护层	1.材料 2.厚度 3.层数 4.对象5.结构形式		按设计图示表面积加绝热层厚度及调整系数计算	安装
031208008	保温盒	1.名称 2.规格		按设计图示表面积计算	制作、安装
031208009	保温托盘	1.名称 2.材质	kg	按设计图示金属结构质量计算

M.9 管道补口补伤工程

M.9.1  管道补口补伤工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.9.1   的规定执行。

表M.9.1  管道补口补伤工程(编码：031209)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031209001	刷油	1.除锈级别 2.油漆品种 3.涂刷遍数 4.管道外径	m²	按设计图示表面积计算	1.除锈、除油污 2.涂刷
031209002	防腐涂料	1.除锈级别 2.材料3.管道外径
031209003	绝热	1绝热材料品种 2.绝热厚度3.管道外径			安装
031209004	管道热缩套管补口补伤	1.除锈级别2.热缩管品种 3.热缩管规格			1.除锈 2.涂刷

M.10    阴极保护及牺牲阳极

M.10.1      阴极保护及牺牲阳极工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.10.1    的规定执行。

表 M.10.1       阴极保护及牺牲阳极(编码：031210)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031210001	强制外加电流阴极保护	1.电气设备、仪表名称、型号 2.检查头数量 3.通电点数量4. 电缆材质、规格、 数量5.检查片类型、数量6.测试探头数量 7.保护装置数量	台	按设计图示数量 计算	1.电气设备、仪表安装2.检查头、通电点制作安装3.焊点绝缘防腐 4.线缆敷设5.检查片安装6.测试探头安装 7.保护装置安装
031210002	阳极保护	1.废钻杆规格、数量 2.均压线材质、数量 3.阳极材质、规格	个		1.挖、填土2.废钻杆敷设 3.均压线敷设 4.阳极安装
031210003	牺牲阳极	1.类型2.敷设方式3.等电位垫数量	支		1.牺牲阳极安装 2.等电位垫安装 3.焊点绝缘防腐 4.测试桩接线
031210004	排流保护	1.排流器数量 2.接地极材质3.接地引线材质、规格、数量 4.降阻剂数量 5.测试数量			1.排流器安装2.接地极安装3.接地引线安装4.化学降阻处理、测试
031210005	绝缘性能测试	1.名称2.电流输出	处		绝缘性能测试

M.11  其 他 规 定

M.11.1       刷油、防腐蚀、绝热工程适用于新建、扩建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。

M.11.2       由钢管组成的金属结构的刷油按管道刷油相关项目编码，由钢板组成的金属结构的刷油按H 型钢刷油相关项目编码。

M.11.3       一般钢结构(包括吊、支、托架、梯子、栏杆、平台)、管廊钢结构以千克(kg)   为计量单位；大于 300mm  型钢及H  型钢制结构以平方米(m²)   为计量单位，按展开面积计算。

M.11.4       本标准表M.1.1    刷油工程(编码：031201)中的有关问题说明：

1  以米计量，按图示中心线以延长米计算，不扣除附属构筑物、管件及阀门等所占长度；

2  涂刷部位是指：设备、管道等表面部位；

3  金属结构类型是指： 一般钢结构、管廊钢结构、H 型钢钢结构等结构类型；

4  设备筒体、管道表面积：S=π ·D ·L,π  为圆周率，D 为直径，L 为设备筒体高或管道延长米；

5  设备筒体、管道表面积包括管件、阀门、法兰、人孔、管口凹凸部分；

6  带封头的设备面积：S=L · π ·D+(D2/2)2 · π ·K ·N,K         取 1 . 5 ,N 为封头个数；

7  由钢管组成的金属结构的刷油按管道刷油相关项自编码，由型钢组成的金属结构的刷油按金属结构刷油相关项目编码；

8  一般钢结构(包括吊、支、托架、梯子、栏杆、平台)、管廊钢结构以千克(kg) 为计量单位；大于 300mm  型钢及H 型钢制结构以平方米(m²)   为计量单位，按展开面积计算。

M.11.5      本标准表M.2.1     防腐蚀涂料工程(编码：031202)中的有关问题说明：

1  分层内容是指：底漆、中间漆、面漆及玻璃丝布等相关项目的分层做法；

2  如设计要求热固化需注明，应注明在项目特征内；

3  设备筒体、管道表面积：SπD ·L,π     为圆周率，D 为直径，L 为设备筒体高或管道延长米；

4  阀门表面积：S=π ·D ·2.5D ·K ·N,K       取1 . 05 ,N 为阀门个数；

5  弯头表面积：S=π ·D ·1.5D ·2π ·N/B,N       为弯头个数，B 值取定：90°弯头，B=4;45° 弯头 ， B=8;

6  法兰表面积：S=π ·D ·1.5D ·K ·N,K      取 1 . 0 5 ,N 为法兰个数；

7  设备、管道法兰翻边面积：S=π×(D+A) ·A,A      为法兰翻边宽；

8  带封头的设备面积：S=L · π ·D+(D2/2)2 · π ·K ·N,K          取 1 . 5 ,N 为封头个数；

9、计算设备、管道内壁防腐蚀工程量，当壁厚大于10mm 时，按其内径计算；当壁厚小于10mm 时，按其外径计算；

10  设备防腐蚀、埋地管道防腐蚀、管道防腐蚀、金属油罐内壁防静电的工程量，视为已包括其所附着的各种管件、阀门、人孔、管口凹凸部分的工程量。

M.11.6       本标准表M.3.1    手工糊衬玻璃钢工程(编码：031203)中，分层内容是指裱糊的底层、中间层、 面层等相关项目的分层做法。

M.11.7       本标准表M.4.1    橡胶板及塑料板衬里工程(编码：031204)中的有关问题说明：

1  如设计要求对使用热硫化橡胶板进行的衬里采取特殊硫化处理，应注明于项目特征内；

2  使用塑料板进行的衬里按搭接定义，如设计要求采取焊接，应注明于项目特征内；

3  带有超过15%总面积的衬里零件的贮槽、塔类设备，应注明于项目特征内。

M.11.8      本标准表M.5.1     衬铅及搪铅工程(编码：031205)中，如设计要求在安装后再进行设备衬铅，应注明于项目特征内。

M.11.9       本标准表M.7.1    耐酸砖、板衬里工程(编码：031207)中的有关问题说明：

1  圆形设备耐酸砖、板衬里的设备形式，指立式、卧式；

2  如设计要求对硅质耐酸胶泥衬砌块材需进行勾缝，应注明于项目特征内；

3  如设计要求对衬砌砖、板采用特殊养护，应注明于项目特征内；

4  如设计要求对胶板、金属面衬里进行脱脂，应注明于项目特征内；

5  设计要求按拱砌筑方式进行设备耐酸砖、板衬里，应注明于项目特征内。 M.11.10       本标准表M.8.1    绝热工程(编码：031208)中的有关问题说明：

1  设备形式指立式、卧式或球形。2  层数指一布二油、两布三油等。3  对象指设备、管道、通风管道、阀门、法兰、钢结构。4  结构形式指钢结构： 一般钢结构、H 型钢制结构、管廊钢结构。5  如设计要求保温、保冷分层施工需注明。6  设备筒体或管道绝热、防潮和保护层计算公式：
V=π×(D+1.038)×1.038	(M.11.10-1)
S=π×(D+2.18)×L	(M.11.10-2)
式中： D—— 直径 ；1.03、2.1——调整系数；δ——绝热层厚度；L—— 设备筒体或管道长。7  单管伴热或双管伴热(管径相同，夹角小于90°时):
D’=D₁+D₂+(10~20mm)	(M.11.10-3)
式中： D’——伴热管道综合值； D₁—— 主管道直径；D₂—— 伴热管道直径；10～20mm——  主管道与伴热管道之间的间隙。8 双管伴热(管径相同，夹角大于90°时):
D’=D₁+1.5D₂+(10～20mm)9  双管伴热(管径不同，夹角小于90°时):	(M.11.10-4)
D’=D₁+D          伴大 + ( 1 0 ~ 2 0mm)	(M.11.10-5)
式中：D’——  伴热管道综合值；

D₁—— 主管道直径。

将上述D ‘计算结果分别代入式(M.11.10-1)      式(M.11/10-2)    计算出伴热管道的绝热层、防潮层和保护层工程量。

10设备封头绝热、防潮和保护层工程量计算式：
V=[(D+1.038)1/2]2π×1.0338×1.5×N	(M.11.10-6)
S=[(D+2.18)1/2]2π×1.5×N	(M.11.10-7)
11  拱顶罐封头绝热、防潮和保护层计算公式：
V=2πr×(h+1.038)×1.038 S=2πr×(h+2.18)	(M.11.10-8) (M.11.10-9)

当绝热需分层施工时，工程量分层计算，执行设计要求相应厚度子目。分层计算工程量计算式为：

第一层V=π×(D+1.038)×1.038×L		(M.11.10-10)
第二层至第N 层D=[D+2.18×(N	-1)]	(M.11.10-11)

12 法兰、阀门绝热盒保护层工程量计算表见表M.11.10-1。

表M.11.10-1       法兰、阀门绝热盒保护层工程量计算表            单位：m²

公称直径	法兰(副)	阀门(个)	公称直径	法兰(副)	阀门(个)
DN15	0.181	0.252	DN40	0.225	0.437
DN20	0.187	0.271	DN50	0.316	0.472
DN25	0.193	0.293	DN65	0.412	0.505
DN32	0.209	0.392	DN80	0.465	0.573

续表M.11.10-1

公称直径	法兰(副)	阀门(个)	公称直径	法兰(副)	阀门(个)
DN100	0.494	0.566	DN350	1.221	2.764
DN125	0.557	0.639	DN400	1.323	3.002
DN150	0.601	0.882	DN450	1.417	3.442
DN200	0.682	1.233	DN500	1.562	4.118
DN250	0.813	1.817	DN600	1.695	4.602
DN300	0.965	2.217	DN700	1.746	4.992

13    法兰、阀门绝热盒绝热层工程量计算表见表M.11.10-2。

表M.11.10-2       法兰绝热盒绝热层工程量计算表             单位：m³

公称直径	法兰(副)	阀门(个)	备注
DN50以下	0.010	0.008
DN125以下	0.044	0.032
DN400以下	0.074	0.13
DN700以下	0.090	0.35

14    绝热工程前需除锈、刷油应按本标准附录M.1  刷油工程的相应项目编码列项。

附录N  其他及附属工程

N.1  其他及附属工程

N.1.1     其他及附属工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表N.1.1    的规定执行。

表N.1.1       (编码：031301)

项目编码	项目名称	项目特征	计量单位	工程量计算规则	工作内容
031301001	凿(压 、 切割)槽	1.名称 2.规格 3.部位4.结构类型	m	按设计图示尺寸以长度计算	1.开槽2.恢复处理
031301002	开孔打洞			按设计图示数量计算	1.开孔、洞 2.恢复处理
031301003	套管	1.名称 2.材质 3.规格4.填料材质			1.制作 2.安装3.除锈、刷油4.填塞密封材料、堵洞
031301004	成品支架	1.名称 2.规格3.支架形式4.单件支架质量	套		1.放线、定位 2.组装3.安装
031301005	支/吊架、 基础型钢	1.名称 2.材质 3.规格4.支架形式5.单件支架质量	kg	按设计图示尺寸以质量计算	1.制作 2.安装

N.2       其 他 规 定

N.2.1      凿(压、切割)槽、开孔打洞仅适用于改扩建及工程变更的项目，新建工程的此等项目均应已包括在本标准其他相关附录内所列相关项目的工作内容中。

N.2.2      套管仅适用于设计图纸特别要求的此等项目，设计图纸未特别说明的套管应已包括在本标准其他相关附录内所列管道、管线项目的工作内容中。套管名称是指穿基础、墙、梁、楼板等部位的防水套管、一般钢套管及防火套管等；套管的类型，是指刚性套管、柔性套管，不同类别套管应分别列项。

N.2.3       抗震支架按成品支架项目编码列项。

N.2.4      若设计图纸要求支架需配置衬垫应在项目特征中注明，其中衬垫类别是指：防腐木垫、不锈钢衬垫、铝衬垫等。采用弹簧减震器时，应在项目特征中注明是否做减震试验。支吊架的防腐及刷油，应按本标准附录M  刷油、防腐蚀、绝热工程的相应项目编码列项。

附录P    措 施 项 目

P.1   专业措施项目

P.1.1     措施项目工程量清单项目设置、单位、工作内容应按表P.1.1   的规定执行。

表P.1.1     措施项目(编码：031401)

项目编码	项目名称	单位	工作内容
031401001	脚手架	项	搭设脚手架、斜道、上料平台，铺设安全网，铺(翻)脚手板，转运、改制、维修维护，拆除、堆放、整理，外运、归库等
031401002	大型机械设备进出场及安拆		除垂直运输机械以外的大型机械安装、检测、试运转和拆卸， 运进、运出施工现场的装卸和运输，轨道、固定装置的安装和拆除等
031401003	临时专用防护棚		临时防护棚制作、安装、拆除
031401004	施工操作平台		场地平整、基础及支墩砌筑、支架型钢搭设、铺设、拆除、清理
031401005	临时支撑架		临时支撑架制作、安装、拆除
031401006	隧道内临时施工的通风、供水、供气、供电、照明及通信设施		通风、供水、供气、供电、照明及通信设施安装、拆除
031401007	吊装加固		大型设备加固、吊装过程中临时加固，加固设施拆除、清理
031401008	胎(模)具		制作、安装、拆除
031401009	安全生产		施工现场安全施工所需的各项措施
031401010	文明施工		施工现场文明施工、绿色施工所需的各项措施
031401011	环境保护		施工现场为达到环保要求所需的各项措施
031401012	临时设施		为进行建设工程施工所需的生活和生产用的临时建筑物、构筑物和其他临时设施。包括临时设施的搭设、移拆、维修、清理、拆除后恢复等，以及因修建临时设施应由承包人所负责的有关内容
031401013	二次搬运		因施工场地条件及施工程序限制而发生的材料、构配件、半成品等一次运输不能到达堆放地点，必须进行二次或多次搬运所发生的内容
031401014	既有建(构)筑物、 设施保护		在工程施工过程中，对既有建筑物、构筑物及地上、地下设施进行的遮盖、封闭、隔离等必要临时保护措施

续表P.1.1

项目编码	项目名称	单位	工作内容
031401015	已完工程及设备保护	项	建设项目施工过程中直至竣工验收前，对已完工程及设备采取的必要保护措施
031401016	顶升、提升装置		安装、拆除
031401017	特殊地区施工增加		在特殊地区(高温、高寒、高原、沙漠、戈壁、沿海、海洋等)及特殊施工环境(邻公路、邻铁路等)下施工时，弥补施工降效所需增加的内容
031401018	安装与生产运行  同时进行施工防护		火灾防护、噪声防护
031401019	有害身体健康  环境中施工防护		在施工过程中有害化合物防护、粉尘防护、有害气体防护、高浓度氧气防护
031401020	夜间施工增加费		因夜间或在地下室等特殊部位施工时，所采用照明设备的安  拆、维护、照明用电及施工人员夜班补助、夜间施工劳动效率降低等内容
031401021	冬雨季施工增加		在冬季或雨季施工，引起防寒、保温、防滑、防潮和排降雨雪等措施的增加，人工、施工机械效率降低等内容
031401022	其他措施		为保证工程施工正常进行所发生的措施

P.2 其他规定

P.2.1      发包人提供设计图纸并要求按其施工的措施项目，可参照分部分项工程补充编码列项。

P.2.2      本附录“脚手架”包括工程施工过程中按照相关规范要求所搭设的全部脚手架内容。

P.2.3      本附录“临时设施”“文明施工”“环境保护”“安全生产”工作内容的包含范围，应参考各省、自治区、直辖市或行业建设主管部门的相关规定进行补充。

P.2.4      其他措施项目必须根据实际措施项目名称确定项目名称，明确描述工作内容及包含范围。

本标准用词说明

1  为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：

1) 表示很严格，非这样做不可的：

正面词采用“必须”,反面词采用“严禁”;

2) 表示严格，在正常情况下均应这样做的：

正面词采用“应”,反面词采用“不应”或“不得”;

3)表示允许稍有选择，在条件许可时首先应这样做的： 正面词采用“宜”,反面词采用“不宜”;

4) 表示有选择，在一定条件下可以这样做的，采用“可”。

2  条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。

引用标准名录

《建设工程工程量清单计价标准》GB/T50500

《房屋建筑与装饰工程工程量计算标准》GB/T50854

《市政工程工程量计算标准》GB/T50857

《园林绿化工程工程量计算标准》GB/T50858
