提问网友：造价小牛马
提问日期：2024-08-07 14:49:29

如图，柱大样里面的尺寸和图纸里面的尺寸对不上，而构建的尺寸和柱大样的尺寸一样的，且柱大样对应的层数是没有问题的，请问这种情况下可能是图纸错了吗

解答网友：时光、背面

黄金专家

柱大样与平面图尺寸不符，先按柱大样做，提答疑

提问网友：雪落流苏
提问日期：2024-08-07 13:48:39

请问，根据项目描述，这个套整体水箱还是组装水箱呢？没有图纸。

解答网友：茉莉

黄金专家

一般都是组装的，因为还有些附件，购买也是分零件发货的。实在觉得有疑问就问问设计，代理公司按什么类型考虑

解答网友：代安装算量报价

黄金专家

现场成品的水箱都是组装的

提问网友：qxname
提问日期：2024-08-06 23:40:03

钢结构中，钢柱和钢梁如图连接时，是否计算图示的“衬板”？如果计算，图纸没有给出“衬板”信息怎么计算？

解答网友：四川商建李工

专家

要计算衬板，点生成节点→点钢柱→点钢梁→过滤出节点样似→选择类似图纸信息的节点修改→输好相关参数后→选择生成当前层相同节点。

解答网友：MXMM

黄金专家

1：肯定要计算衬板的量，不然就会少算漏算工程量的

2：衬板的量要结合节点图计算

提问网友：寧靜志遠
提问日期：2024-08-06 20:39:33

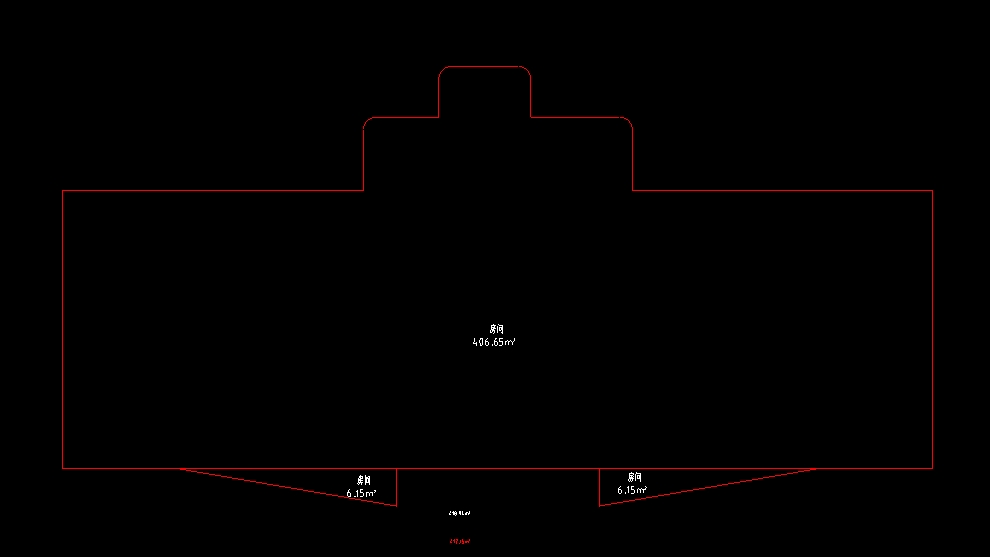

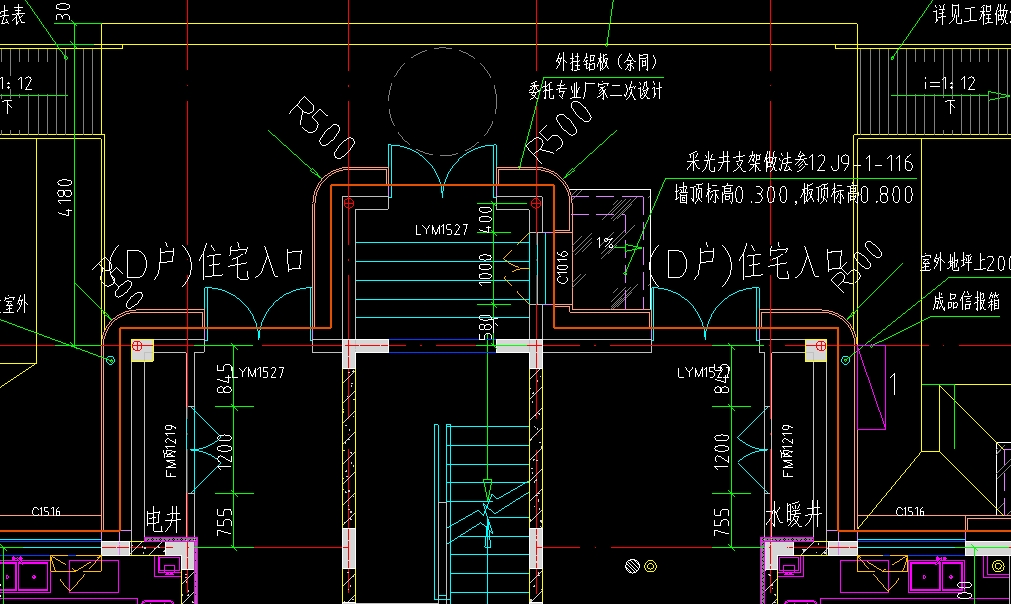

图纸给的建筑面积，是从外立面铝板算的，我圈面积是从里面的墙开始圈的，计算规则说装饰性的不能算建筑面积

解答网友：GXZ

铂金专家

具体的是需要查找到设计相应的标注，个人理解两条白色线应该就是砌体墙

提问网友：小十
提问日期：2024-08-06 16:44:00

如果总价包干工程量围墙100米，现场只要做了50米，竣工图纸及施工图纸均为100m。请问可以调整合同内的工程量吗？请问有什么文件对总价包干有相关解析说明呢？

解答网友：蓝鲸

铂金专家

总价合同是不调整工程量的，只要项目完成的范围跟合同约定，结算总价就是合同价

回答正确请采纳并点赞，因为每一个专家都是免费服务

提问网友：18127844834
提问日期：2024-08-06 16:06:55

解答网友：楼上说的对

黄金专家

是8个开关，单独控制风扇，因为是调速的， 所以这个开关配线要去看图纸或者问设计，主线路肯定是有多线共管了，因为要去控制各自风扇，类似照明多联开关会共管多出控制线一个意思

提问网友：张三
提问日期：2024-08-06 15:53:10

13建筑面积规范中：

3．0．3  对于形成建筑空间的坡屋顶，结构净高在2.10m及以上的部位应计算全面积；结构净高在1.20m及以上至2.10m以下的部位应计算1／2面积；结构净高在1.20m以下的部位不应计算建筑面积。

这个建筑空间是指可以出入，进人的，还是只要高度够，不管人进不进得去都算建筑面积。

【我截图图纸这部分是出入不了的封闭空间，但是有段高度大于1.2小于2.1米】，我的理解我这部分全部算不了建筑面积，不知道理解对吗

解答网友：烁楠科技

钻石专家

这个计算不了，建筑空间就是可以供人活动的空间

提问网友：wqc
提问日期：2024-08-06 09:26:54

已采纳
解答网友：钢筋撑起半边天

钻石专家

楼梯梁以柱子为支座时按框架梁考虑。还要查看一下图纸有没有要求，一般的图纸会有说明要求的

解答网友：趁年轻去努力

黄金专家

楼梯梁属于楼梯投影范围内，不计算工程量了。

提问网友：aaa
提问日期：2024-08-06 08:49:15

解答网友：烁楠科技

钻石专家

剪力墙或者栏板定义绘制

解答网友：红梅傲雪

钻石专家

这个要看结构图的

像是混凝土的

解答网友：caoqingze521@sina.com

看图纸是混凝土结构，需要结合结构图纸，如没有详图，可以查看建施剖面图。还有就是答疑咨询设计。

解答网友：时光、背面

黄金专家

灰色填充的是剪力墙

项目双优化识别点 实 施 指 引 （3.0 版） 中建七局总承包有限公司 2022 年 5 月 编制说明 本着降本增效、服务项目、增强公司竞争力的宗旨，总结出本双优化 识别点。本双优化识别点来源于工程实践，具有较强的可实施性，并且经 过商务核算和设计院的认可，具有可靠的理论基础，可以指导项目部快速 寻找双优化点。 随着公司双优化经验的积累和施工技术的提高，该双优化识别点也会 不断更新，对常规的、过时的内容进行删除，对新技术、新材料进行补充。 同时也希望各项目在使用的过程中，积极发掘、推陈出新，共同完善此双 优化识别点，为公司创造更多的经济效益、社会效益。 本双优化识别点共分为房建和基础设施两大部分，其中房建部分分为 前期策划、永临结合、地下部分、主体结构、屋面工程、装饰装修、机电 安装七个分项共 167 条双优化识别点；基础设施部分分为准备阶段、施工 阶段两个分项共 71 条双优化识别点。项目部需在开工之前和施工过程中， 根据项目当地和自身的情况，对照本识别点逐条进行分析，找出适合项目 的选项进行商务核算，最后进行申报立项。 1 房建部分 序 阶段 参考优化项 号 场地布置优化：合理规划材料堆放、运输通道设 置，减少二次搬运、节约用地、多绿化、少硬化、 1 降低碳排放，提高施工效率。 适用工程／范围：所有工程现场平面布置。 临时设施优化：临建办公区、生活区布置紧凑， 多绿化、少硬化，停车位可铺设植草砖，人行便 道可采用绿植、铺透水砖或采用其他砖块废料铺 设，打造 绿色生态临建区，不允许采用混凝土 大面积硬化地面，绿色环保、降低项目成本。 2 临建生活区必须根据现场劳动力需求情况分期 建设，严禁一次性建设大量的临建生活区，避免 空置。严格控制每间宿舍的入住人员数量， 确 保每间宿舍的入住人员数量满足要求。减少板房 空置率、节约项目成本。 适用工程／范围：所有工程。 前期 策划 场区塔吊台数的优化：结合现场平面布置，充分 考虑地库、主楼分布及现场道路、加工场地，以 及阶段动态调整，在满足使用的前提下，合理布 3 局塔吊，优化覆盖面积，满足防碰撞要求及后期 拆卸，合理地减少投标时的塔吊数量。 适用工程／范围：所有工程。 提示：根据项目特点选择性使用。 材料堆场、运输通道部位结构进行局部加固设计 优化：根据以往工程施工经验，在堆场荷载、车 道荷载等施工荷载作用下，地下室顶板容易出现 裂缝，需对结构进行加固处理。传统加固方式一 般采用钢管架回顶，工作量大且可靠性差，影响 后续机电、装修等专业穿插施工，可在结构设计 4 图纸中对此类施工荷载予以考虑及验算，对结构 进行局部加固设计（如局部增加配筋、增大局部 构件尺寸等）以满足施工荷载要求。 适用工程／范围：在地下室顶板上有堆场荷载、 车道荷载需求的项目。 提示：需要与设计深度沟通，加强措施入图。 2 序 阶段 参考优化项 号 施工电梯基础优化：位于顶板上的施工电梯基 础，传统有两种做法：一是将地下室顶板施工完 成后，对地下室顶板进行回顶，但很难保证地下 室顶板在动力荷载作用下不受破坏；二是将施工 电梯基础落于地下室底板上，施工电梯轨道深入 地下室结构，电梯笼置于顶板结构之上，待施工 电梯拆除后，再进行地下室结构开孔修补。以上 两种方案措施成本较高，因此在深化设计中，考 5 虑在顶板结构施工前，确定施工电梯的位置及荷 载，对其施工电梯范围内的顶板增加施工电梯支 撑梁，并对地下室柱梁、板重新进行结构受力配 筋计算，让地下室顶板兼做施工电梯基础使用， 无需对顶板进行回顶与开孔，减少后续对结构修 补工作，降低施工成本。 适用工程／范围：在地下室顶板上设置施工电 梯基础的项目。 提示：需要与设计深度沟通，加强措施入图。 施工电梯支撑柱回顶施工技术优化：将常规钢管 支撑加固架回顶技术优化为圆钢独立柱回顶施 工电梯基础，施工工艺上可行，经济上合理，且 保证了地库楼盖的结构质量、减少了施工措施费 6 用，且钢管柱可循环使用，经济性较高。 前期 适用工程／范围：在地下室顶板上设置施工电 策划 梯基础的项目。 提示：回顶措施需要经过设计复核。 塔吊基础的优化：塔吊基础可以利用底板，明确 塔吊基础标高和底板标高的关系。 7 适用工程／范围：在地下室底板上设置塔吊基 础的项目。 提示：塔吊基础需要经过设计复核。 模板及外架体系优化：对于高层住宅，可以引导 甲方采用铝模板及轻钢爬架体系，通过一体化施 8 工、高效工序穿插、免 抹灰及全现浇外墙等方面 增加收益。 适用工程／范围：高层建筑。 3

提问网友：受苦的
提问日期：2024-08-04 17:37:22

解答网友：钢筋撑起半边天

钻石专家

图纸格式转旧一下试试  应该是图纸的原因

解答网友：陈工

钻石专家

一般是设计图问题。

提问网友：GGJJCC
提问日期：2024-08-04 15:18:22

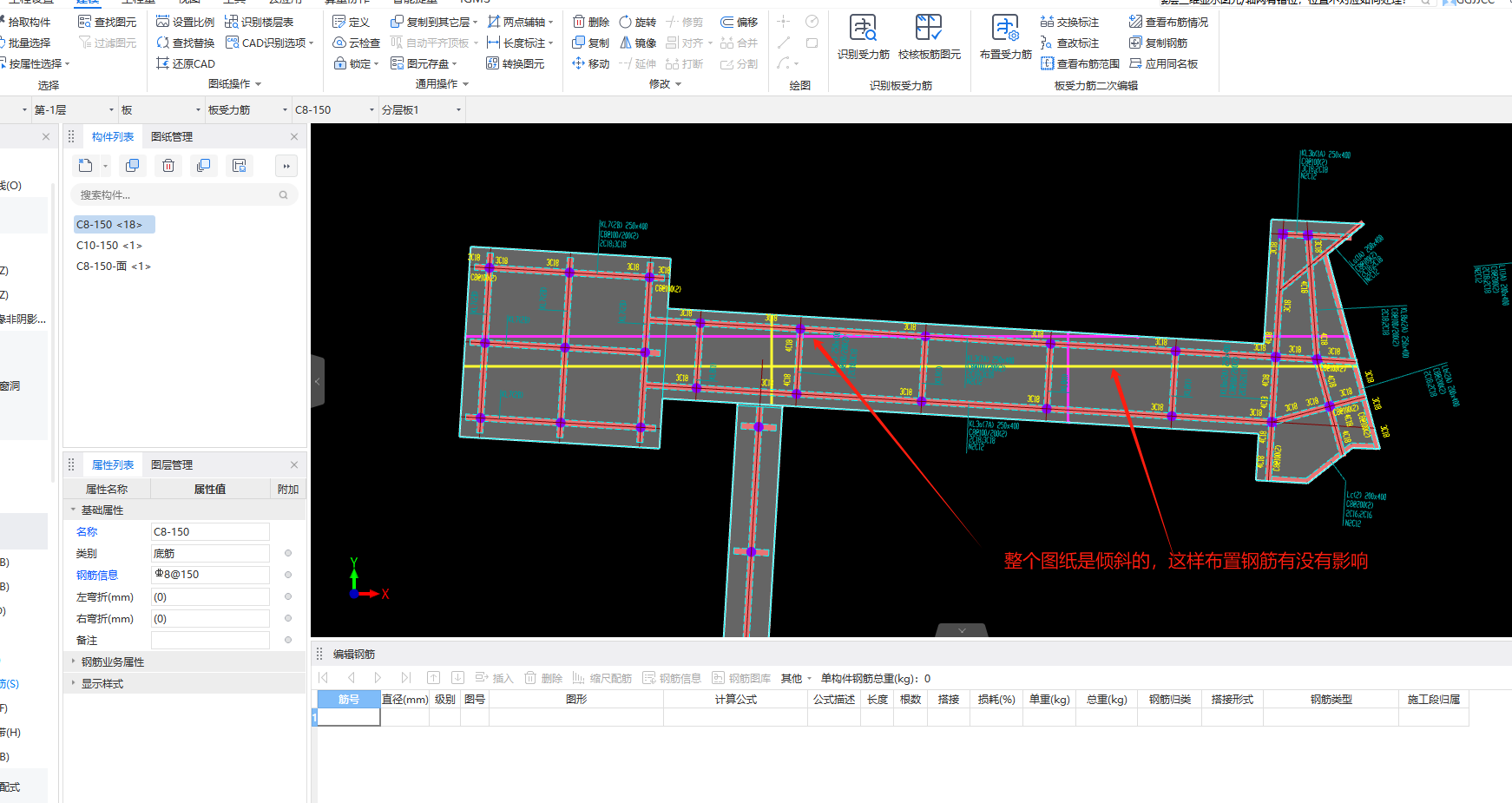

如果有影响那要怎么调整钢筋布置与图纸平行

解答网友：沈继平

黄金专家

计算结果没有影响

解答网友：nh

钻石专家

影响的，要平行板边布置

解答网友：GXZ

铂金专家

影响的量很小，你也是可以采用平行边布置

提问网友：孩子气

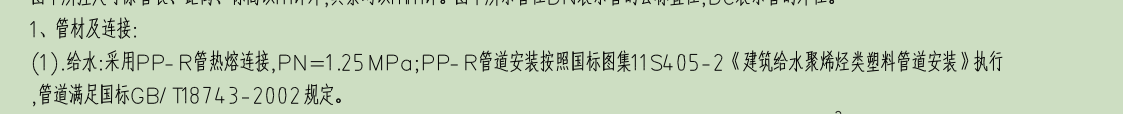

提问日期：2024-08-04 10:37:51

解答网友：詠哥

钻石专家

根据设计图纸来，室外可以用PPR管的

提问网友：缓一下
提问日期：2024-08-04 08:35:03

已采纳
解答网友：轻舟淡月

铂金专家

截桩头之后

解答网友：林旋耀

黄金专家

有设计图纸说明吗，这个“灌注桩二次注浆”前后情况没有说清楚，有歧义的。

解答网友：nh

钻石专家

具体查看图纸说明及做法

提问网友：余斌
提问日期：2024-08-03 23:25:01

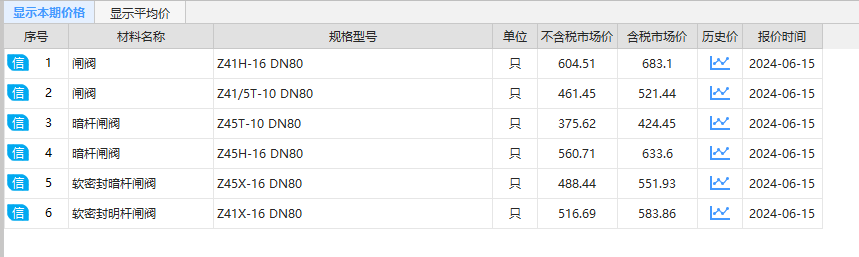

其它阀门也是同样的情况，图纸只明确了大小，但是同样大小的阀门有好几种型号，像这种情况根据什么来选取具体哪种型号？

解答网友：Join in

承压10公斤/16公斤，可由管道材质及规格确定，暗杆/明杆使用不同场所，常规消防需要明杆阀门，软密封适用常规水电场所，硬密封适用工业领域

提问网友：aaa
提问日期：2024-08-03 11:17:39

已采纳
解答网友：郭郭

黄金专家

实在没有，可以按默认，混凝土标高设置好

解答网友：nh

钻石专家

如图纸没具体说明，按默认的

提问网友：…枝子
提问日期：2024-08-02 16:53:56

解答网友：天涯浪子

钻石专家

直接按图复制粘贴（解锁图纸）

解答网友：时光、背面

黄金专家

就一根22的

解答网友：钢筋撑起半边天

钻石专家

2C25(-1)+1C22(-1)

提问网友：15859160658
提问日期：2024-08-02 16:16:07

解答网友：甜瓜

黄金专家

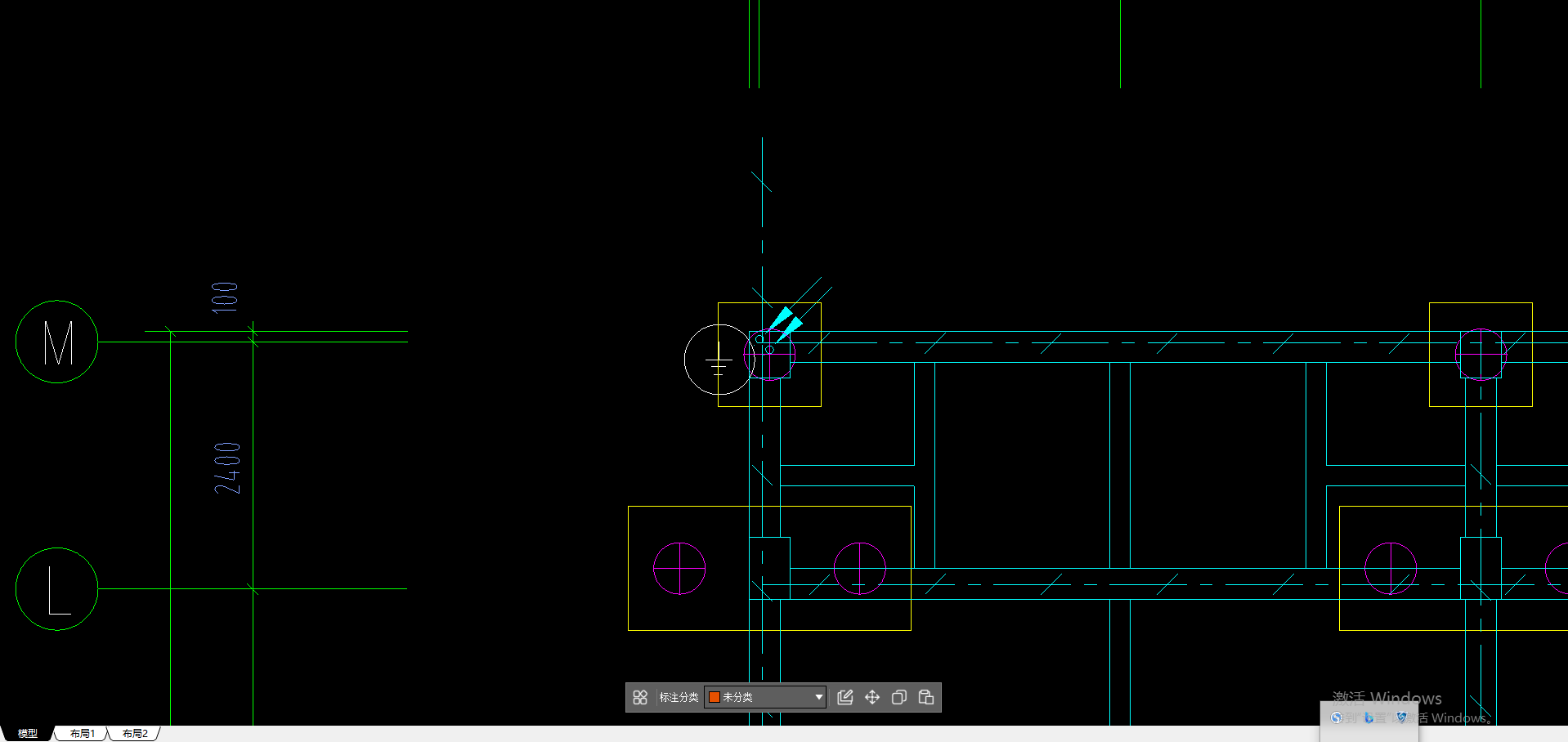

图纸下边或者说明中应该有说明，这是接地电阻测试点，一般在楼四角

提问网友：孩子气
提问日期：2024-08-02 11:45:46

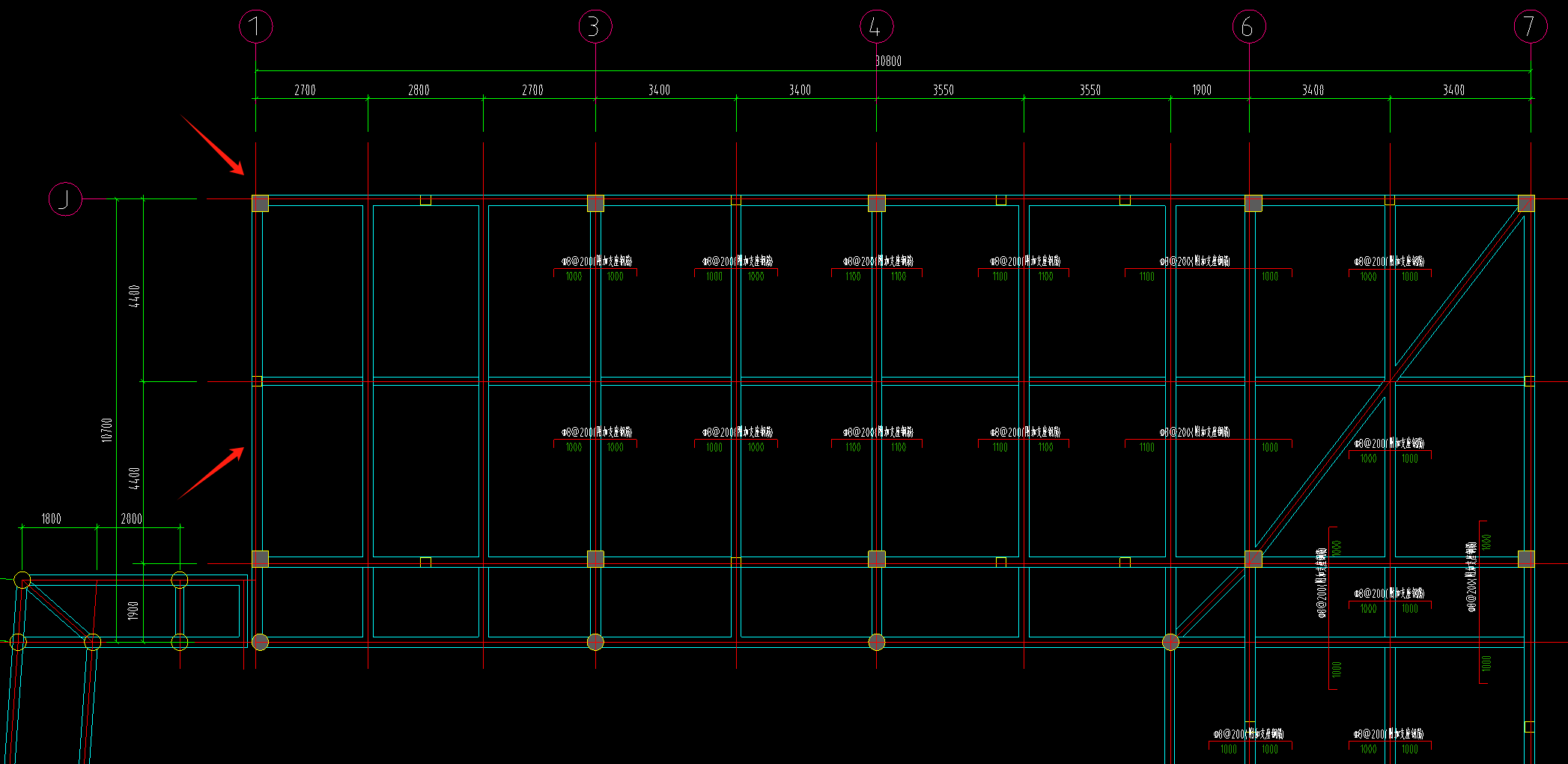

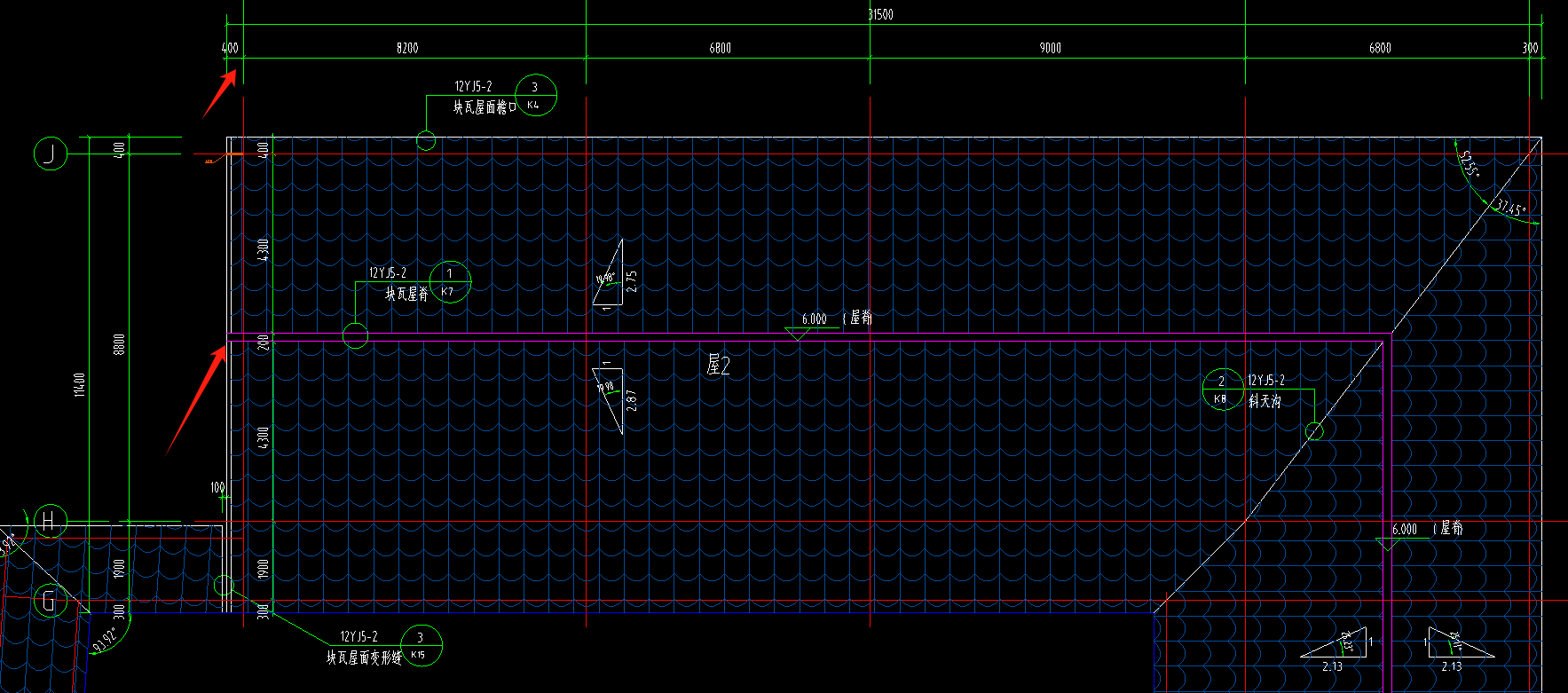

先画板，然后再按建筑图纸一点点拉过去吗？有快捷的方法吗？

解答网友：0枫胤0

白银专家

是的。你用矩形整版布置，然后分割能快点，这是个坡屋面。

解答网友：红梅傲雪

钻石专家

看一下节点

是不是有混凝土挑檐

提问网友：造价人员
提问日期：2024-08-02 06:25:53

给水系统图立管上圆圈代表什么？如图，一个是1JL-3,4处的，一个是减压阀和水处，如果是说明的引出线，引出线是要加圆圈吗？如果是，那为什么减压阀处只有最下边那层加了圆圈，而另一层也是说明是减压阀为什么就没有画圆圈？1JL-3，4代表是两根立管吗？为什么前边要加个1？这也不是第一层

解答网友：UKNOWNOTHING

白银专家

图纸看不清，这两处都是连通了？

提问网友：斯嘉丽
提问日期：2024-08-01 15:36:21

解答网友：天涯浪子

钻石专家

定位图纸

提问网友：宋怡璇
提问日期：2024-08-01 15:03:11

2024-08-01 15:08:46 补充

在GTJ里怎么画

2024-08-01 15:10:21 补充

不花的话感觉散水和墙面连接不起来还有台阶，我都围着干挂石材边建的

解答网友：小雨

专家

1. 干挂厚度，见平面图

2. 标准做法:墙压地(散水做到墙结构，具体已节点为准)

解答网友：nh

钻石专家

还有骨架，材料厚度查看图纸说明

提问网友：哈哈妮
提问日期：2024-08-01 10:01:05

解答网友：哇哈哈

专家

分屏就行

解答网友：天涯浪子

钻石专家

对比图纸

解答网友：Kkkka~

白银专家

不要直接双击图纸，直接点软件就能开2窗口了

提问网友：重新回归
提问日期：2024-08-01 09:43:54

解答网友：天涯浪子

钻石专家

看对应的文字说明

解答网友：Kkkka~

白银专家

看图纸就是ALC

提问网友：小官
提问日期：2024-08-01 09:06:16

2024-08-01 09:07:03 补充

以墙中线拉尺寸，两边一样长

解答网友：红梅傲雪

钻石专家

不需要测量

按照设计标注尺寸

解答网友：阿古木力

黄金专家

就按照图纸要求的左右各950就行了

提问网友：哇哈哈
提问日期：2024-07-31 17:55:48

合同按图纸包干施工图与招标图纸有差异，要按施工图重新计量吗，这样的话和单价包干有什么差异

解答网友：小老百姓

钻石专家

要按施工图重新计量

解答网友：阿古木力

黄金专家

看合同约定，是否有约定图纸变更能重计量，

解答网友：海外仙山

黄金专家

看合同对包干中图纸变化的约定，是按图包干还是按范围包干。

如果计算，也要先确定重新计算范围。

解答网友：小雨

专家

看合同…是EPC？

EPC固定总价结算…

进场后施工图为优化施工图…此部分利润归乙方

提问网友：py
提问日期：2024-07-31 17:35:30

解答网友：预算小魏

黄金专家

按设计图的面积

解答网友：Otto Apocalypse

设计图示一般是指实际面积（投影面积会明确是“投影”）。坡度不大的话，影响很小。坡度大、形状怪的要实算就很难算了。

大部分图纸的绿植表，给的量都是图块的投影面积。如果按水平投影算的话，可以在单价上综合考虑坡度带来的量差，或者在工料机的数量上调整。

旋挖桩入岩增加费定额选用的争议

某市政工程，资金来源为财政资金，发包人采用公开招标方式，确定由某联合体负责承建。2022年8月签订的工程总承包合同显示，工程合同价格形式为单价合同，采用工程量清单计价方式，综合单价依据《广东省建设工程计价依据2018》编制预算组价确定，预算编审时发生计价争议。

一、争议事项

本工程施工图设计的工程桩为钻孔桩，施工中发生变更，批复的施工方案为旋挖桩，针对旋挖桩入岩情形，发承双方在编制预算时对旋挖桩入岩增加费定额选用产生争议。

二、双方观点

发包人认为，旋挖桩入岩增加费暂执行《广东省市政工程综合定额2018》D1-3-179～D1-3-181子目，待广东省建设工程标准定额站明确是否可执行《广东省房屋建筑与装饰工程综合定额2018》已调整的旋挖成孔灌注桩入岩增加费子目（粤标定函〔2022〕190号）。

承包人认为，本工程基坑支护桩、工程桩设计施工图纸中已明确桩基入岩深度要求，并已按图施工。如发包人认为旋挖桩的泥浆运输工程量执行《广东省房屋建筑与装饰工程综合定额2018》动态调整内容（粤标定函〔2021〕167号），那么旋挖桩的入岩增加费也应执行《广东省房屋建筑与装饰工程综合定额2018》相关子目。

三、我站观点

施工图设计的工程桩为钻孔桩，在施工过程中发包人批复的实际施工方案由钻孔桩调整为旋挖桩，经合同双方确认属工程变更。但施工图预算应根据施工图纸编制，与实际施工与否无关联，即按钻孔桩方案执行《广东省市政工程综合定额 2018》相关定额规则计算入岩增加费用，工程变更引起的价款调整按合同相应约定计算。

（本案例信息来源于粤标定复函〔2024〕53号文。如有不同观点，欢迎留言分享。）

旋挖桩泥浆外运计量的争议

某市政工程，资金来源为财政资金，发包人采用公开招标方式，确定由某联合体负责承建。2022年8月签订的工程总承包合同显示，工程合同价格形式为单价合同，采用工程量清单计价方式，综合单价依据《广东省建设工程计价依据2018》编制预算组价确定，预算编审时发生计价争议。

一、争议事项

本工程施工图设计的工程桩为钻孔桩，施工中发生变更，批复的施工方案为旋挖桩，发承包双方在编制预算时对旋挖桩的泥浆外运工程量计算产生争议。

二、双方观点

发包人认为，根据广东省建设工程标准定额站发布的《广东省房屋建筑与装饰工程综合定额2018》动态调整内容（粤标定函〔2021〕167号）“旋挖成孔灌注桩采用湿作业成孔时，土方外运包括渣土和泥浆，渣土外运工程量按成孔工程量以“m3”计算，泥浆外运工程量按成孔工程量的20%计算。”本工程旋挖桩采用湿作业成孔，故旋挖桩渣土外运工程量按成孔工程量以“m3”计算，泥浆外运工程量按成孔工程量的20%计算。

承包人认为，施工图设计的工程桩为钻孔桩，施工图预算采用《广东省市政工程综合定额 2018》，故泥浆运输工程量应依据该定额规定按钻孔桩成孔工程量计算。

三、我站观点

施工图设计的工程桩为钻孔桩，在施工过程中发包人批复的实际施工方案由钻孔桩调整为旋挖桩，经合同双方确认属工程变更。但施工图预算应根据施工图纸编制，与实际施工与否无关联，即按钻孔桩方案执行《广东省市政工程综合定额 2018》泥浆运输工程量计算相关规定，工程变更引起的价款调整按合同相应约定计算。

（本案例信息来源于粤标定复函〔2024〕53号文。如有不同观点，欢迎留言分享。）

提问网友：眼里有星星
提问日期：2024-07-30 15:23:25

解答网友：夜雨声烦

一般不会这样设计，但是我们按照图纸施工即可，如果有疑问需及时与设计方联系，并取得确认

解答网友：nh

钻石专家

会的，具体按图纸

提问网友：17866985048
提问日期：2024-07-30 09:11:24

不小心改了一下楼层，画好的图元要么跑到别的楼层上了，要么直接不见了，但是工程量还在，怎么设置让图元回到原来的图纸，有没有好心人救一下

解答网友：娃哈哈

黄金专家

还记得大概时间不，备份中心有之前的文件

提问网友：小王
提问日期：2024-07-29 16:52:33

他的间隔也没有规律 我应该怎么判断他的间隔距离

解答网友：菩提七杀

专家

横缝不是4m嘛。胀缝需要看下图纸说明里有没有说了
