答疑：广联达安装算量中插入图纸与添加图纸有什么区别？对工程量有没有影响？
提问网友：冰雨
提问日期：2024-08-13 14:17:08
广联达安装算量中插入图纸与添加图纸有什么区别？对工程量有没有影响？
解答网友：天涯浪子
钻石专家
都可以
答疑：轻钢龙骨石膏板隔墙，岩棉素板容重选择哪个？
提问网友：小橙子
提问日期：2024-08-13 13:45:21
解答网友：L XS
白银专家
看设计图纸要求
答疑：gtj图纸分割只能矩形分割吗，能不能自定义分割
提问网友：渡星
提问日期：2024-08-13 11:35:00
解答网友：广岑
钻石专家
不能
解答网友：《理想之城》
黄金专家
可以绘出辅助轴线来分割
解答网友：天涯浪子
钻石专家
打开这个试一试
争议案例分享（166）—材料价格基期的争议
材料价格基期的争议
某科技孵化工程，资金来源为财政资金，发包人采用公开招标方式，确定由某建筑公司与某设计公司组成的联合体负责承建。2022年5月签订的设计施工总承包合同显示，工程采用工程量清单计价方式，综合单价依据《广东省建设工程计价依据2018》编制的施工图预算组价确定, 施工图预算时发生计价争议。
一、争议事项
本工程合同专用条款第17.1.1（1）条约定，由具有相应资质的造价机构根据承包人提供的经招标人及审图机构审核同意后的设计施工图纸，按清单规范、相关造价文件及2018年广东省工程计价依据编制建安工程施工图预算，材料单价执行市建设工程造价管理站公布的材料信息价及市场价格。施工图预算审核过程中，发承包双方对材料基期价格确定产生争议。
二、双方观点
发包人认为，根据合同专用条款第17.1.1（1）条约定，施工图预算编制发生在设计施工图纸经招标人及审图机构审核同意之后，故材料价格应采用施工图审查通过日期（2022年9月26日）对应当期即2022年9月的市建设工程材料综合价格。
承包人认为，承包人是基于基准日期对应的自身企业各种因素进行投标报价的，且合同专用条款第17.1.1（1）条并未约定施工图预算执行哪一期市建设工程材料综合价格，因此施工图预算的材料价格应采用合同基准日期对应当期即2022年4月的市建设工程材料综合价格。
三、我站观点
本工程合同专用条款约定施工图预算编制材料单价执行市建设工程造价管理站发布的材料信息价，但未约定具体价格基期，属于合同未约定或约定不明事项，因事关发承包重要权益，建议双方结合合同缔约时的真实意思协商解决。
（本案例信息来源于粤标定复函〔2024〕23号文。如有不同观点，欢迎留言分享。）
争议案例分享（164）—沥青封层套用定额的争议
沥青封层套用定额的争议
某市政升级改造工程，发包人采用公开招标的方式，确定由六家公司组成联合体作为投资合作方和勘察、设计、施工总承包人。2020年11月签订的工程总承包合同显示，工程采用工程量清单计价方式，综合单价依据《广东省建设工程计价依据2018》编制的施工图预算组价确定, 预算编审时发生计价争议。
一、争议事项
本工程施工图显示“下封层厚度为1cm，且做到完全密水，矿料用量为7~9m³/1000m²，并在路侧另备粒径5~10mm碎石或3~5mm石屑、粗砂3m³/1000m²作为初期养护用料”，预算编审时发承包双方就该设计内容套用定额产生争议。
二、双方观点
发包人认为，设计描述为下封层，应该套用2018市政定额第二册“道路工程”沥青封层D2-3-34定额子目，按设计图纸要求的乳化沥青替换定额中石油沥青，并删除定额中的柴油，因为采用乳化沥青施工无需使用。
承包人认为，根据设计对下封层的要求，该工序与乳化沥青稀浆封层D2-3-35定额子目包含的材料和作用完全一致，应该套用稀浆封层定额。
三、我站观点
施工图做法为“下封层厚度为1cm”，不应套用乳化沥青稀浆封层定额子目，应套用D2-3-34沥青封层定额子目，若设计材料与定额不同时，可对主要材料进行换算调整，人工和机具不调整。
（本案例信息来源于粤标定复函〔2024〕21号文。如有不同观点，欢迎留言分享。）
答疑：请问专家，定额里钢平台制作安装中的钢板是多厚的。
提问网友：小确幸
提问日期：2024-08-12 16:37:29
解答网友：菩提七杀
专家
？？？定额不是按重量算的吗？要看图纸厚度算重量
解答网友：伏枥骥
专家
定额里钢平台制作、安装钢板没有厚度要求。当你按图纸计算出钢平台的工程量后，直接套钢平台制作、安装定额子目即可。
答疑：想问一下该基础梁的基础梁顶标高是层底-0.8吗
提问网友：今天你建模了嘛
提问日期：2024-08-12 15:22:13
解答网友：钢筋撑起半边天
钻石专家
图中看不出 建议看图纸说明
解答网友：鲸鱼哥哥
白银专家
按图纸设计要求来，你的截图看不出来
答疑：问，我檐沟防水应该上翻多少，或者檐沟不需要上翻，这1.2m只要做女儿墙防水就行了
提问网友：独白
提问日期：2024-08-12 15:19:49
设计：遇墙转角处附加一道,侧墙泛水高度≥300
节点：
解答网友：可遇难求
钻石专家
规范要求250即可（图纸有要求的按图纸）。
解答网友：小雨
专家
看图…上翻到顶叻
答疑：各位老师，这种带弯钩的钢筋图号是多少啊？
提问网友：你好
提问日期：2024-08-12 15:14:36
解答网友：Ruin
专家
如果是三级钢不需要带这个弯钩，直接按直线就行
解答网友：天涯浪子
钻石专家
一级钢，才用弯钩
解答网友：小雨
专家
图纸表示：到此截断…
至于是带不带180勾看钢筋级别…
答疑：这个区域长18m，这样冠梁以上的土方如何计算
提问网友：qqmi
提问日期：2024-08-12 15:17:21
解答网友：djyy
黄金专家
根据图纸土方图来计算的
答疑：老师问一下这个钢结构的图纸，这个数字代表什么
提问网友：17692520529
提问日期：2024-08-12 13:55:29
解答网友：杨华
白银专家
编号4的图纸3节点，编号5的图纸5节点；下边4、5为图纸编号（页数），上边3、5为节点编号；
答疑：配电柜下进线实际用量宽+宽+高，画图时怎么设置？
提问网友：阿柴
提问日期：2024-08-12 10:02:30
解答网友：楼上说的对
黄金专家
是图纸有说明吗 ？没有说明基本是不会认可的
答疑：钢板止水带工程量取哪里的量？还有施工缝
提问网友：造价造价
提问日期：2024-08-12 09:37:09
解答网友：阿古木力
黄金专家
取墙长度
解答网友：天涯浪子
钻石专家
按长度，（竖向按高度）
解答网友：快乐的画图匠
地库平面图纸中与土有接壤的剪力墙长度。
解答网友：陈工
钻石专家
按剪力墙的中心线周长计算的。施工缝的长度与钢板止水带长度相同。
解答网友：nh
钻石专家
利用墙中心线长度代码计算
答疑：请问这里室外管网的标高怎么看的，怎么有两个标高，它们分别属于什么意思
提问网友：新手者
提问日期：2024-08-12 09:32:21
解答网友：晨俗
白银专家
一个地面标高，一个井底标高，用来计算挖方的
解答网友：快乐的画图匠
需看图纸说明的，一般情况为，设计地面高度与井的设计底标高
答疑：有为什么钢结构一导入图纸就很卡 直接分割不了
提问网友：哈哈妮
提问日期：2024-08-12 09:23:18
有为什么钢结构一导入图纸就很卡 直接分割不了
解答网友：天涯浪子
钻石专家
在CAD里面分解后再导入
答疑：无地下室时首层建筑标高和结构标高是多少？
提问网友：浩
提问日期：2024-08-11 15:30:25
解答网友：nh
钻石专家
按图纸，查看图纸看看，一般是建筑0.000
答疑：图纸叠加，在“图元显示”中，为啥预埋图纸和电气图纸不能同时显示。
提问网友：快乐心情
提问日期：2024-08-11 10:28:53
为啥预埋图纸和电气图纸不能在广联达建模软件中同时显示。
解答网友：陈工
钻石专家
导入后，按排在某层中，打钩，就可以显示了。
答疑：请问这个幕墙要安装在砖墙上面还是不需要？
提问网友：怼怼
提问日期：2024-08-11 10:05:24
解答网友：广岑
钻石专家
结合施工图纸——建筑节点详图确定
解答网友：钢筋撑起半边天
钻石专家
幕墙要安装在砖墙上面的圈梁压顶中
解答网友：nh
钻石专家
先画墙，后再设置

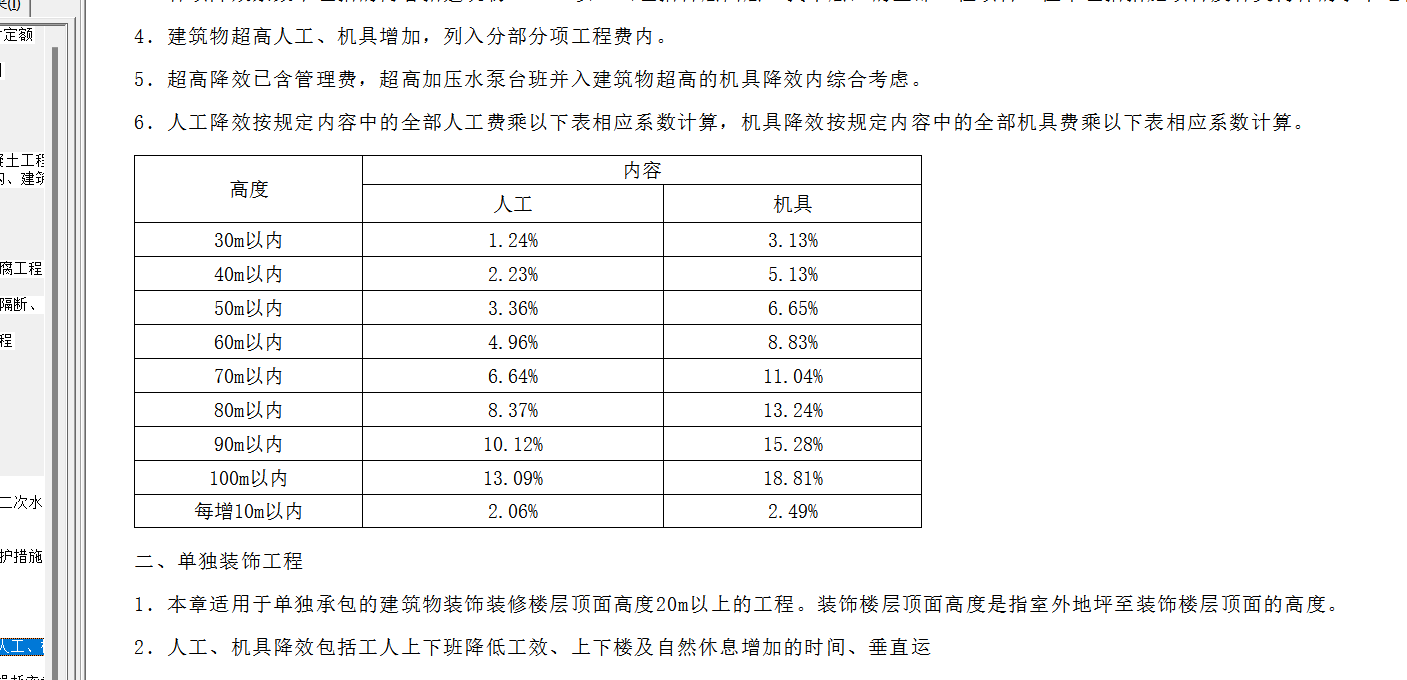

答疑：请问超高降效是软件自动生成的根据这些定额需要手动改什么？
提问网友：须臾一瞬的烈风
提问日期：2024-08-11 09:33:51
解答网友：nh
钻石专家
点对应设置按钮，按图纸要求高度等对应设置，会自动生成
答疑：原位标注上部跨中钢筋是否有不伸入支座
提问网友：陈云
提问日期：2024-08-11 06:29:51
如图所示集中标注上部5C32的，但在某一跨出现图2情况，左支座位置第一排是5根，跨中是6根，那跨中6根是不是有一根不伸入左支座，依据是什么，在哪，求解答。
解答网友：钢筋撑起半边天
钻石专家
图一是集中标注的通长筋，图二是原位标注的本跨通长筋。 原位标注优先采用的原则考虑。
依据看你的图纸说明和节点大样做法
解答网友：nh
钻石专家
集中标注的5C32在上部通长钢筋内设置，各跨原位的，在对应跨内的上部跨中钢筋【或底筋，支座筋等】内对应设置可以
答疑：消防结算的时候按竣工图结算，请问是按哪几个专业的竣工图纸结算？
提问网友：耀阳云游
提问日期：2024-08-10 11:20:45
消防结算的时候按竣工图结算，请问是哪几个专业的竣工图纸结算？是防排烟图、给排水图、火灾自动报警图和装饰装修图吗？
解答网友：预算小魏
黄金专家
只要涉及的图纸都需要
答疑：景观电气 这个图例是什么？
提问网友：一寸蔚蓝
提问日期：2024-08-08 14:11:00
解答网友：大家广联
钻石专家
手孔井
解答网友：搬砖美少年
白银专家
手孔井，图纸无说明建议提答疑
答疑：下面一个大柱子，上面一个小柱子，都用柱子钢筋不正确，请问怎么处理
提问网友：大丈夫
提问日期：2024-08-08 12:07:33
请问是怎么设置，还是上面不用柱子构件来定义，用其他什么构件来定义，就可以准确的处理钢筋模板和混凝土的工程量。
解答网友：笑笑
白银专家
图纸上就是这样设计的吗

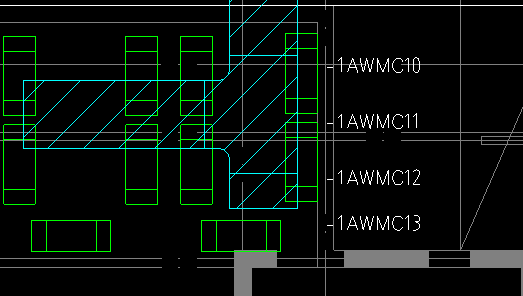

答疑：多个配电箱需要每个配电箱都布置垂直桥架吗？
提问网友：荡秋千
提问日期：2024-08-08 10:15:03
解答网友：楼上说的对
黄金专家
配
解答网友：神秘人
一般情况不需要，可共用，有特别要求的看图纸设计
解答网友：尘飞
黄金专家
算量的角度就是都要，至于现场，先不管，结算的时候再说
解答网友：L XS
白银专家
不一定需要，要看进出线位置
答疑：请教各位，混凝土包封的钢筋网只有上面有吗，还是左右两边都有
提问网友：絙人
提问日期：2024-08-08 09:54:45
解答网友：zhangy
钻石专家
钢筋网只有上部有
解答网友：文竹
黄金专家
按截图，只有顶面有
解答网友：伏枥骥
专家
从图纸上反映的情况分析，钢筋网只有在混凝土包封上面有，其它地方没有。
解答网友：陈工
钻石专家
只有顶部才有的。
答疑：请问图纸用CAD快速看图破译版打不开怎么办
提问网友：xxx
提问日期：2024-08-08 09:26:04
因为想分割图纸然后导入计量软件中，但是快速看图普通版分割不了，
2024-08-08 09:32:10 补充
我直接整个图纸导入软件就不显示图纸，放大缩小都看不到图纸
解答网友：晨俗
白银专家
直接导入软件再分割，算量软件有分割图纸功能
解答网友：13106618570
软件上有分割功能；双击滑轮看看
答疑：河南省的板双层钢筋的马凳筋是如何规定的?
提问网友：熙
提问日期：2024-08-08 08:48:06
解答网友：LookCheck
马凳筋属于措施钢筋，图纸一般没有规定。需要明确施工方案，按双方确认的方案计算
答疑：屋面做法中有保温、防水、金属屋面三种，投标时金属屋面未套子目，只套了防水和保温，
提问网友：抗抗
提问日期：2024-08-08 00:11:48
屋面做法中有保温、防水、金属屋面三种，投标时金属屋面未套子目，只套了防水和保温，但是图纸做法取消了保温和防水，最后导致屋面这一大项单价为0 ，这个怎么解决呀
解答网友：预算小魏
黄金专家
变更可以重新组价
解答网友：广岑
钻石专家
编制补充清单，重新组价。
解答网友：《理想之城》
黄金专家
投标报价的风险由投标人承担，金属屋面不能计取费用
答疑：这个污水图里面的小圆圈代表什么？需要画立管吗，如果需要的话需要向上返多高？
提问网友：天才小闪电
提问日期：2024-08-07 15:54:25
解答网友：可遇难求
钻石专家
立管
解答网友：啊哟
白银专家
需要立管。具体标高看图纸或向设计提疑问。
解答网友：雪莲
铂金专家
这个污水图里面的小圆圈代表立管，需要画立管，

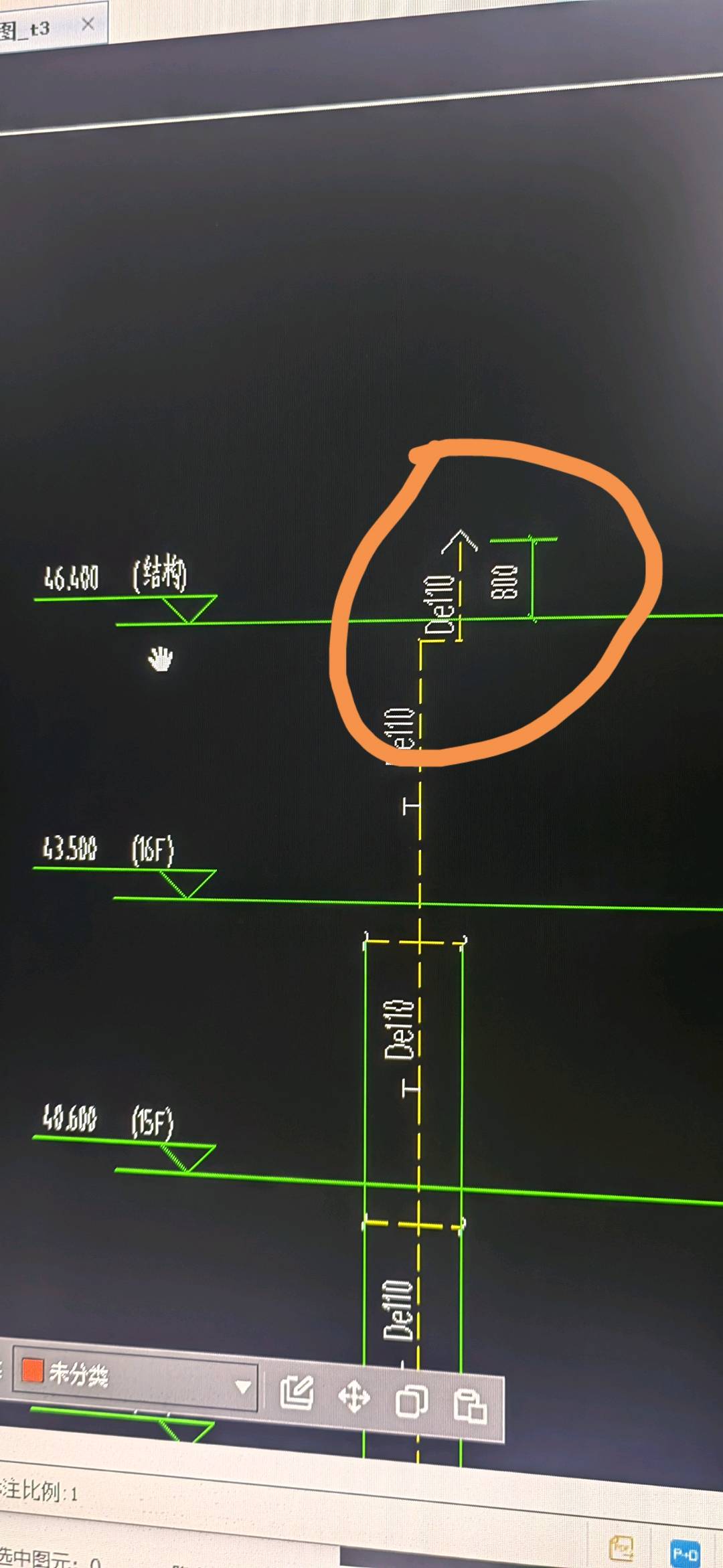

答疑：请问污水系统中，顶层这个箭头代表什么，一般距地多高
提问网友：天才小闪电
提问日期：2024-08-07 15:18:14
解答网友：造价-…..
专家
通气帽一般离地2m.图纸是0.8m
解答网友：小野猫
铂金专家
通气帽，顶板以上800
答疑：室内管道拆除后恢复怎么算量啊，套什么定额
提问网友：6431567376
提问日期：2024-08-07 15:03:37
解答网友：啊哟
白银专家
拆除后恢复，就相当于安装。
解答网友：可遇难求
钻石专家
根据图纸计算工程量，套修缮拆除管道+管道安装
答疑：是图纸错了吗
提问网友：造价小牛马
提问日期：2024-08-07 14:49:29
如图，柱大样里面的尺寸和图纸里面的尺寸对不上，而构建的尺寸和柱大样的尺寸一样的，且柱大样对应的层数是没有问题的，请问这种情况下可能是图纸错了吗
解答网友：时光、背面
黄金专家
柱大样与平面图尺寸不符，先按柱大样做，提答疑
