提问网友：喜欢吃米饭
提问日期：2024-10-21 10:52:28

解答网友：zhangy

钻石专家

在建筑立面图查看室外地坪的标高。

解答网友：cccp

白银专家

建筑施工图纸建筑立面图，还有就是设计说明里面项目概况会写

天津市高标准农田建设项目竣工验收 技术操作规程 第一章 总则 1.1 为做好我市高标准农田建设项目竣工验收工作，按照《高 标准农田建设项目竣工验收办法》（农建发〔2021〕5 号）和《天 津市高标准农田建设项目竣工验收实施办法》等有关规定，制定 本规程。 第二章 申请竣工验收 2.1 项目竣工后四个月内申请竣工验收。申请竣工验收的条 件： 1）按批复的项目初步设计文件完成各项建设内容并符合质 量要求；有设计调整的，按项目批复变更文件完成各项建设内容 并符合质量要求。完成项目竣工图绘制。 2）项目工程主要设备及配套设施经调试运行正常，达到项 目设计目标。 3）各单项工程已通过建设单位、设计单位、施工单位、监 理单位、乡（镇）政府、农民质量监督员六方验收并合格。 4）已完成项目竣工决算，经有相关资质的中介机构或当地 审计机关审计，具有相应的审计报告。 5）前期工作、招投标、合同、监理、施工管理资料及相应 的竣工图纸等技术资料齐全、完整，已完成项目有关材料的分类 ― 1 — 立卷工作。 6）已完成项目初步验收并验收合格。 7）完成上图入库相应的阶段性工作。 8）工程管护责任主体已落实。 2.2 具备竣工验收条件的项目（或标段），区农业农村委应 及时向市农业农村委提出申请。竣工验收申请应按照2.1 竣工验 收条件，对实施情况进行分类总结，并按照2.2.1 和 2.2.2 要求报 送和准备材料。 2.2.1 申请竣工验收报送材料（详见附录 5） 2.2.2 竣工验收备查材料（详见附录 6） 第三章 竣工验收 3.1验收依据。 1）国家及有关部门颁布的相关法律、法规、规章、标准、 规范等。 2）项目初步设计文件、批复文件以及项目变更调整、终止 批复文件。 3）项目建设合同、资金下达拨付等文件资料。 4）按照有关规定应取得的项目建设其他审批手续。 5）初步验收报告及竣工验收申请。 3.2验收内容 1）建设内容完成情况：项目初步设计批复内容或项目调整 变更批复内容的完成情况。 2）资金使用情况：各级财政资金和自筹资金（如有）到位 ― 2 — 情况。资金使用规范情况，包括项目专账核算、专人管理、入账 手续及支出凭证完整性等。 3）项目管理情况：包括法人责任履行、招投标管理、合同 管理、施工管理、监理工作和档案管理等。 4）项目建设情况：包括现场查验工程设施的数量和质量、 耕地质量、农机作业通行条件等，并对监理、单项验收、初步验 收等相关材料进行核查。单项验收，须建设、设计、监理、施工 及乡（镇）政府、农民质量监督员等六方签字。农民质量监督员 由管护主体委派，具备委托书。 5）项目区群众对项目建设的满意程度。 6）项目信息备案、地块空间坐标上图入库等情况。 7）工程管护责任主体落实情况。 8）其他需要验收的内容。 3.3 竣工验收程序。 1）市农业农村委聘请第三方机构开展项目竣工验收工作。 第三方机构按照竣工验收要求，组成验收专家组，成员由受托第 三方机构人员（应具备注册建造师、注册监理工程师或注册咨询 师等资质）及有关行业专家等组成，验收组人员力量应与验收工 作要求相匹配。 2）听取被验收单位有关项目完成情况的汇报，主要包括： 项目批复、变更调整、招标投标、合同管理、监理、单项验收、 工程结算、项目实际投资、资金使用、竣工决算及审计、初步验 收、存在问题及整改情况等。 3）查阅有关项目音像和文档资料，了解项目情况，验收组 ― 3 — 制作验收底稿，填写工程验收施工质量检测资料核查表（详见附 录 7）。 4）实地查看项目工程建设情况，对照单项工程设施清单（详 见附录 1）及单项工程验收单、竣工图、结算文件等，对单项工 程现场进行逐一核查验收，重点检查工程建设质量、设备运行状 况和项目工程完好率，由验收组现场填写验收记录。 5）检查项目资金使用的真实性、合法性。 6）检查有关财务档案，会计账簿。 7）验收组将主要验收内容与事项予以记录或摘录，编制验 收工作底稿，由建设单位签字确认。对验收过程中发现的问题， 建设单位应明确整改时限，整改到位后重新申请验收。 8）验收组结束实地验收时，就验收的基本情况、发现的主 要问题和改进建议等事项与建设单位交换意见。 9）提交验收报告。验收工作结束后，第三方机构应在15 工 作日内向市农业农村委提交竣工验收报告及结论性意见，报告主 要内容包括：组织开展验收工作情况，项目计划完成和建设质量 情况，资金到位和使用情况，管理制度执行情况，发现问题及整 改情况等，验收结论分为合格和不合格。 3.4 验收成果。 竣工验收报告以项目为单位，对应批复文件出具的高标准农 田建设项目竣工验收报告（详见附录4）、工程复核表（详见附 录 3）、项目建设情况表（详见附录1）、项目预算执行和资金 使用情况表（详见附录2）。 ― 4 —

提问网友：浩
提问日期：2024-10-20 23:54:17

我这个项目有6个单体，6个单体设计标高不同的，

6个单体土方回填量我广联达可以分别建完模以后加起来。这6个单体间土我改如何算回填量呢？

解答网友：七月

白银专家

没有整个场地的图纸么，有没有地下车库  ，如果有的话参考

岩石顶管计价的争议

某污水管网工程，资金来源为政府及企业资金，发包人采用公开招标方式，确定由某水利公司负责承建。2018年10月签订的施工合同显示，工程合同价格形式为总价合同，采用工程量清单计价方式。竣工结算时发生计价争议。

一、争议事项

本工程岩石顶管采用盘岩机顶进的施工方式，因工程所在地未发布岩石顶管工程计价依据或计量计价的指导意见，而合同约定新增单价执行的《广东省建设工程计价依据 2010》中管道、方（拱） 管涵顶进是按一般非岩层综合各类土质考虑的，未考虑采用盘岩机顶进。结算时，发承包双方对岩石顶管单价及工程量的计算产生争议。

二、双方观点

发包人认为，根据本工程合同协议书第五条“工程结算价最终以本项目业主及地方政府终审部门核定给发包人的结算价（含业主合同约定的下浮率3%）为准。”因此相关综合单价及工程量以地方财政部门审核结果为准。

承包人认为，虽然本市没有相关计价依据或指导文件，但可借鉴参考《佛山市建设工程补充综合定额（2013）》相关计取方式确定岩石顶管的单价，并依据本工程施工图纸及勘察资料，计算相关工程量。

三、我站观点

经核查双方提交的资料，本工程岩石顶管项目按新增单价计算规则约定执行的《广东省建设工程计价依据2010》无可适用定额子目与计量规则执行，且现行《广东省建设工程计价依据2018》亦无可适用定额子目与计量规则参考，属于定额缺项。因此，建议发承包双方根据施工图纸的要求及经批准的施工方案，结合市场价格水平，合理测算岩石顶管段的施工成本和利润，协商确定岩石顶管的综合单价和工程量。

（本案例信息来源于粤标定复函〔2024〕30号文。如有不同观点，欢迎留言分享。）

ICS 27.140 CCS P 59 DB50 重 庆 市 地 方 标 准 DB50/T 1676—2024 水利工程信息模型设计交付规范 2024—10—08 发布 2024—11—08 实施 重庆市市场监督管理局 发 布 目 次 前 言.III 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本规定.2 4.1 一般规定.2 4.2 命名管理.3 4.3 版本管理.4 5 交付准备.5 5.1 一般规定.5 5.2 模型架构和精细度.5 5.3 模型内容.6 5.4 颜色管理.8 6 交付物.8 6.1 一般规定.8 6.2 水利工程信息模型.9 6.3 工程图纸.9 6.4 文档.9 7 交付协同.10 7.1 一般规定.10 7.2 交付协同过程.11 8 交付平台.13 8.1 一般规定.13 8.2 功能要求.13 8.3 接口要求.14 附 录 A （资料性） 命名示例.15 附 录 B （资料性） 模型单元属性信息分类. 16 附 录 C （资料性） 水利工程对象模型精细度表. 18 表 C.1 工程地质模型精细度表.18 表 C.2 水工模型精细度表.19 表 C.3 施工临时设施模型精细度表.25 I

资源简介/截图：

ICS27.180
P61  NB
中华人民共和国能源行业标准
NB/T10207一2019
风电场工程竣工图文件编制规程
Specification for Drafting As-built Drawing Documents of Wind Power Projects
2019-06-04发布2019-10-01实施
国家能源局发布

1总则
1.0.1为规范风电场工程竣工图文件的编制工作，真实地反映风电场工程建设实际，保证竣工图文件编制质量，制定本规程。
1.0.2本规程适用于新建、改建、扩建的陆上和海上风电场工程竣工图文件的编制。
1.0.3风电场工程应编制竣工图文件，并在工程竣工验收前移交。
1.0.4风电场工程竣工图文件编制，除应符合本规程外，尚应符合国家现行有关标准的规定。

2术语
2.0.1竣工图as-built drawings
工程竣工验收前按照工程实际情况所绘制的图纸。
2.0.2竣工图文件as-built drawing documents
由竣工图和竣工图编制说明组成的文件。
2.0.3施工图construction drawings
在施工详图阶段，为工程施工所绘制的图纸。
2.0.4 line-through (cross off the character to be corrected with a straight line)
将图纸中修改的数字、文字、符号等用细实线划掉，不得抹掉，从修改的位置引出带箭头的索引线。
2.0.5 cross-off (cross off the line and graph to be corrected with a thin line cross)
将图纸中修改的线条和图形等用细实线画叉，应保留原有的线条和体型，并引出带箭头的索引线。
2.0.6correction by circling (cross off the line and graph to be corrected with a thin line circle)
将图纸中修改的线条和图形等用细实线顺时针画圈，应保留原有的线条和体型，并引出带箭头的索引线。

3基本规定
3.1管理职责
3.1.1建设、监理、设计、施工等单位应将竣工图文件的有关工作纳入工程建设管理的各个环节和相关人员的职责范围。
3.1.2风电场工程竣工图文件的编制工作应由建设单位负责组织与协调。
3.1.3风电场工程施工安装竣工图文件宜由施工安装单位负责编制，也可由建设单位或施工单位委托工程设计单位编制。设备制造竣工图文件应由设备制造单位负责编制。实行工程总承包的，应由工程总承包单位负责编制。
3.1.4竣工图文件的编制范围、具体要求、交付时间、份数等，应在合同中予以明确。
3.1.5监理单位应负责审查竣工图文件。未实行监理制的工程，应由建设单位组织审查竣工图文件。
3.1.6建设单位或施工单位委托设计单位编制竣工图文件的，应由施工单位负责收集整理各种变更文件，并对其真实性、完整性负责，经监理审核后，交设计单位。设计单位编制完成后，监理单位应负责审查。
3.1.7竣工图文件应由编制单位负责移交建设单位。
3.2基本要求
3.2.1竣工图应完整、准确、系统、规范，真实反映工程建设的实际情况，应符合施工图深度要求。
3.2.2竣工图编制应以施工图为基础，按照工程建设实际情况，依据设计变更文件、现场通知、工程联系单、会议纪要、调试记录、验收记录以及质量事故处理记录等进行编制。
3.2.3竣工图的绘制及图纸的图幅、图签、签署应符合现行相关制图规范。
3.2.4竣工图编制说明应由编制单位编写，内容主要包括概述、编制原则及依据、编制基本情况、工程变更情况及图纸目录。
3.2.5竣工图文件的保管期限应为永久，其套数、载体应符合合同约定，且纸质竣工图文件不少于2套。

4竣工图编制
4.0.1风电场工程竣工图宜按照专业分类，再按单位工程、分部工程进行编制。
4.0.2竣工图应图面整洁，文字和线条清晰，纸张无破损。
4.0.3未发生变更的施工图作为竣工图，应由竣工图编制单位在施工图上加盖峻图章，由监理单位审查签署。
4.0.4一般性图纸变更，可直接在施工图原图上修改。原图修改应符合以下要求
1文字、数字和符号的修改，应使用杠改；少量图形的修改，可用叉改；较多图形的修改，可用圈改。
2图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。
3在修改时，不得进行刮改，不得使用涂改液或打补丁覆盖方式，应使用专业绘图工具。
4有关施工技术要求或材料明细表等有文字更改的，应在修改处进行杠改，当更改内容较多时，可采用注记说明
5无法在图纸上表达清楚的，应在标愿栏上方或左边用文字简练说明。
6应在修改处注明更改依据文件的名称、编号、条款号和日期。
7新增加的文字说明，应在其涉及的竣工图上作相应的添加和更改。
8修改应符合相应专业制图规范的要求。
9修改应使用耐久性强的字迹材料。
4.0.5涉及结构型式、工艺、平面布置等重大变更或图面变更面积超过25%的，以及不宜在原施工图上修改、补充的，应使用计算机重新绘制竣工图，并应符合以下要求：
1应如实反映所有变更情况，并在图纸的修改说明中明确变更的依据、内容和日期。
2应保留原图纸标题栏，在图纸标题栏的“阶段”框内填写“竣工”字样。图号、图幅、比例和文字的大小以及字体宜与原图一致。
4.0.6风电场工程竣工图宜包括本规程附录A~附录E规定的内容。风电场工程建设单位投资建设送出工程的，其竣工图文件的编制应符合现行行业标准《电力工程竣工图文件编制规定》DL/T5229的规定。
4.0.7竣工图应加盖竣工图章。竣工图章样式（图4.0.7），尺寸宜为80mmX50mm,内容应包括：“竣工图”字样、编制单位、编制、审核、编制日期、监理单位、监理工程师。竣工图章应由编制单位及责任人签署，内容填写应齐全、清楚，手续完备，不得由他人代签或以个人印章代替签字，且签字应采用耐久性强的字迹材料。

提问网友：666
提问日期：2024-10-18 14:34:14

已采纳
解答网友：你可以不懂，但不能不信

黄金专家

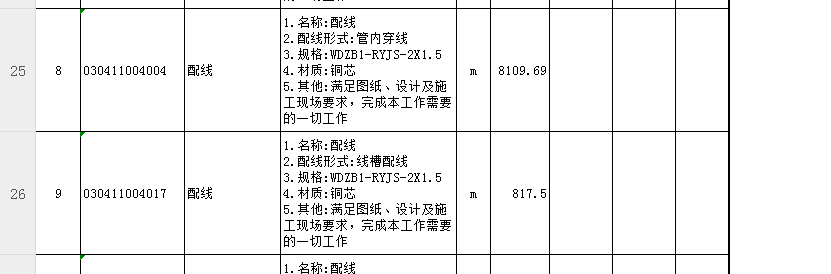

平面图，有走桥架的，有出桥架走配管到点位的，分着算出来的
