提问网友：t s nue
提问日期：2024-11-06 08:10:48

想请教一下工程量确认单某一项的工程量比竣工图算出来的少，应该做审减吗

解答网友：造价领域

白银专家

应该，签字确认的就按少的

解答网友：杨华

黄金专家

审计原则以实际情况为准（这种情况需要现场查看，找出原因）；

解答网友：清风拂面

黄金专家

能现场核实的按现场的，没法核实的按有签认的，然后按设计图、变更，而竣工图最没谱了。

解答网友：胡老师

黄金专家

一般有图纸的项目不用签确认单，既然有确认单就按确认单工程量。

提问网友：晚夏
提问日期：2024-11-05 18:10:23

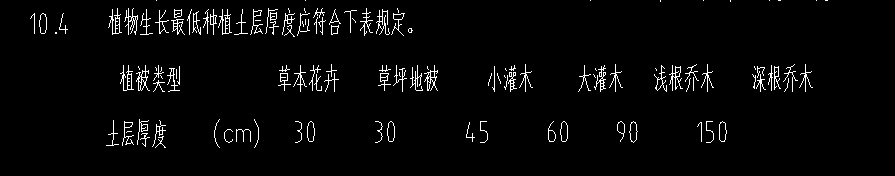

图纸说了最低种植土厚度，就是指需要整体换填这么厚吗？

解答网友：xagcc

钻石专家

灌木不是按面积计算的吧是一簇一坑栽的。

解答网友：可遇难求

钻石专家

应该是根据种植的苗木不同，局部换填种植土厚度。

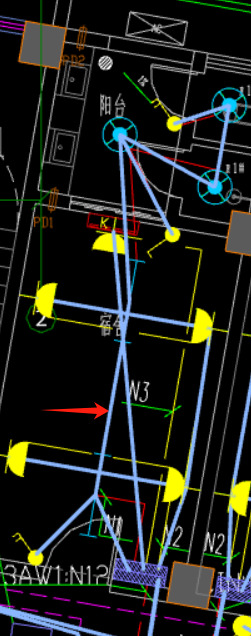

提问网友：J
提问日期：2024-11-05 14:44:29

图纸设计为BYJ-3*2.5，核对时有争议，对方说画箭头这根是4*2.5

已采纳
解答网友：xagcc

钻石专家

确实应该是4根线的

解答网友：可遇难求

钻石专家

4根

解答网友：小野猫

铂金专家

是4*2.5的

提问网友：大元宝
提问日期：2024-11-04 18:54:57

请问我的软件这样设置准确吗，我把原来的集中标注的φ8@100/200改成φ8@100，节点区箍筋不动，这样对吗

解答网友：钢筋撑起半边天

钻石专家

C8-100全高加密  ，应该是没有节点区箍筋了

提问网友：白白
提问日期：2024-11-04 15:29:18

解答网友：米老鼠

黄金专家

这个一般是不用换算的

清单按清单的去计算，定额是按定额的计算规则去计算就可以了

没有图纸只有按清单特征描述里的内容 去看看有不骨可以计算的数据

解答网友：哇哈哈

白银专家

看看定额的选择有没有问题

解答网友：晨俗

黄金专家

根据项目特征及常规图形构件进行换算

提问网友：冰雨
提问日期：2024-11-04 15:12:20

电梯机房图纸上面只画了一部电话，但是有二部电梯，是不是少画一部电话机

解答网友：幸福像花一样

钻石专家

一个电梯机房一个电话即可

解答网友：伍孜嘘

黄金专家

一个就够了，两个通的

提问网友：花开富贵
提问日期：2024-11-03 14:52:18

解答网友：xagcc

钻石专家

要看到图纸的

提问网友：鱼香肉丝
提问日期：2024-11-03 12:32:25

已采纳
解答网友：sijialeo

专家

这个是预制管桩，在定额里找到相应的子目就可以了，桩芯是不回填土方的，但是在上部有个灌芯，高度、钢筋笼的规格、砼标号找一下图纸要求

垂直运输及超高降效步距计算的争议

某产业中心工程，资金来源为企业资金，发包人采用直接发包方式，确定由某建筑公司负责承建。2021年7月签订的施工总承包合同显示，工程合同价格形式为单价合同，采用定额计价方式。竣工结算时发生计价争议。

一、争议事项

本工程屋面结构板顶标高为34.68m，梯屋面反檐顶及屋面外围梁面标高为38.78m，地下室顶板标高局部为-1.8m及-1.5m。结算时发承包双方就垂直运输、建筑物超高降效步距的计算产生争议。

二、双方观点

发包人认为，垂直运输步距高度应按定额说明算至屋面结构板顶标高34.68m，梯屋面高度不计算，即垂直运输步距应按40米内计算。本工程正负零以上单体存在不同檐高，梯屋面建筑面积未超过天面面积的1/3，所以梯屋面反檐顶高度不计算，超高降效按图纸计算加权平均高度后未超过40m，因此超高降效步距应按40米内计算。

承包人认为，梯屋面反檐顶及屋面外围梁柱面标高均为38.78m，梯屋顶标高平齐该屋面梁标高，且其中梯屋的一面墙与主体外墙在同一垂直面，从地下室顶板-1.8至-1.5m计算至38.78m标高，高度为40.28至40.58m，垂直运输及超高降效步距应按50米内计取。

三、我站观点

本工程合同约定以《广东省建设工程计价依据2018》按实结算，根据适用的《广东省房屋建筑和装饰装修工程综合定额2018》中垂直运输及建筑物超高增加人工、机具的相关说明，套用定额步距的高度为设计室外地坪至檐口高度，若因非承包人原因导致实际施工时从未回填的地下室顶板开始进行垂直运输及超高层施工，可依据经审批的施工方案，以未回填的地下室顶板作为步距计算起点，步距计算终点依据定额规定计算至檐口高度。

（本案例信息来源于粤标定复函〔2024〕67号文。如有不同观点，欢迎留言分享。）

提问网友：海风
提问日期：2024-11-01 19:17:26

2024-11-01 19:20:04 补充

就像这样，能合并起来吗？

解答网友：钢筋撑起半边天

钻石专家

图纸文件重新导入软件里。

也可以把图形名称和图纸文件名称改为一样的，就可以了

可以把图形文件加入GTJ文件里

提问网友：风
提问日期：2024-11-01 14:43:38

电气图纸方框中间是J(在电梯旁边)是什么意思

解答网友：大家广联

钻石专家

电梯接线盒    电梯按键开关

解答网友：大海

钻石专家

接线盒的位置。

提问网友：666
提问日期：2024-10-31 22:40:55

已采纳
解答网友：睡 莲

钻石专家

未结束，还有管子，在别的图纸上

提问网友：4062
提问日期：2024-10-31 17:07:29

2024-10-31 17:08:22 补充

强电图纸没有描述用金属软管，现场做，金属软管照片可以算作为结算依据

解答网友：可遇难求

钻石专家

不可以计算，因为定额包含部分金属软管（如灯具），如果是线管采用金属软管可以计算，但图纸要求的线管工程量要扣减金属软管量。

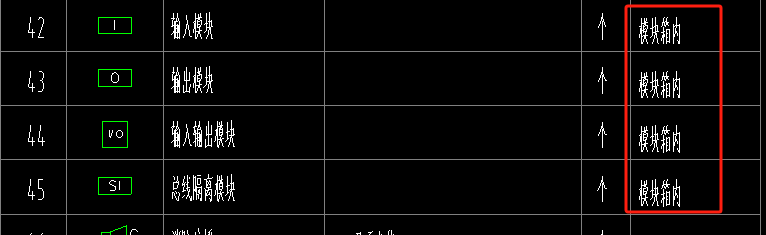

提问网友：Hedymiki
提问日期：2024-10-31 14:47:16

还有图二的这种标高应该设置为多少

已采纳
解答网友：茫茫

图纸有箱子的标高就按箱子标高，没有的话大约算就行，距地1.5m左右。

门一般是2.1m，门框上0.1m就是距地2.2m。

解答网友：啊哟

黄金专家

和配电箱一个高度就可以了。

解答网友：xinr

专家

模块箱里面，直接进模块箱

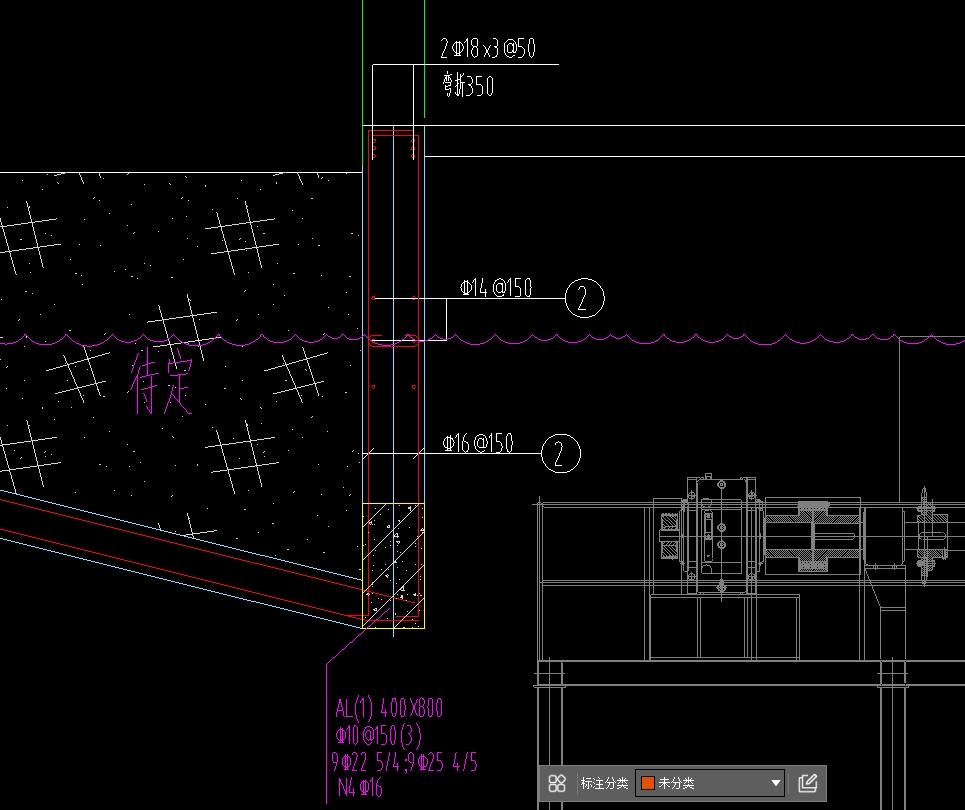

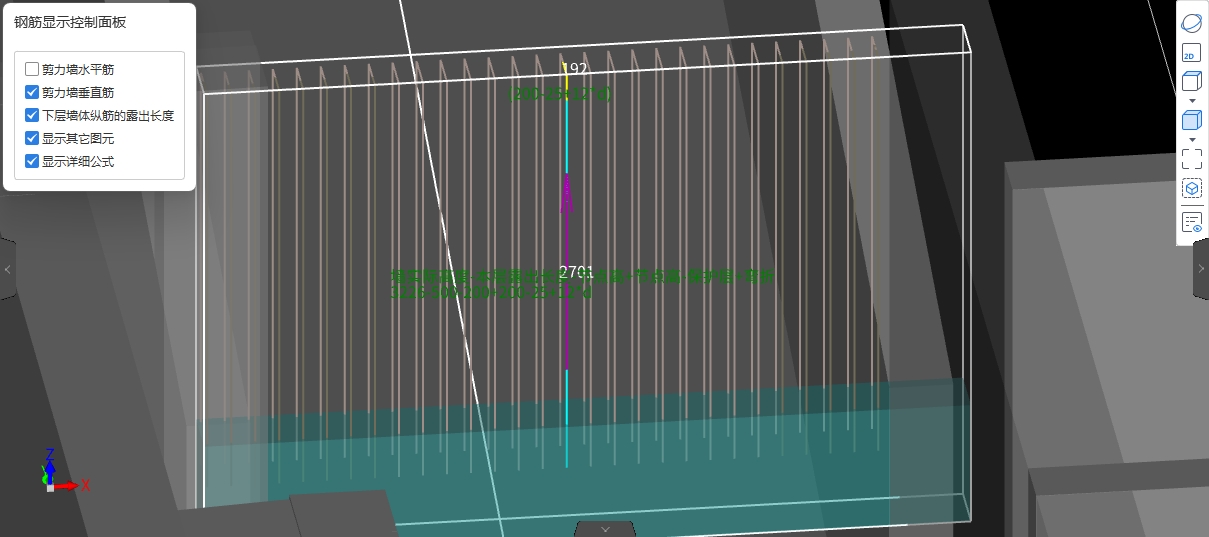

提问网友：抖呀抖鸡毛一地
提问日期：2024-10-31 14:30:48

底标高已经设置一致

解答网友：钢筋撑起半边天

钻石专家

软件里默认的就是伸到基础底弯折的  不要去另处处理的

你的插筋在下一层里（基础层里看）

解答网友：阿古木力

黄金专家

没办法设置下去折弯的，只能设置锚固长度，只要锚固长度跟图纸一样就行了

解答网友：冯福连

铂金专家

把下面的筏板基础也要画上

解答网友：天涯浪子

钻石专家

下面用基础梁绘制

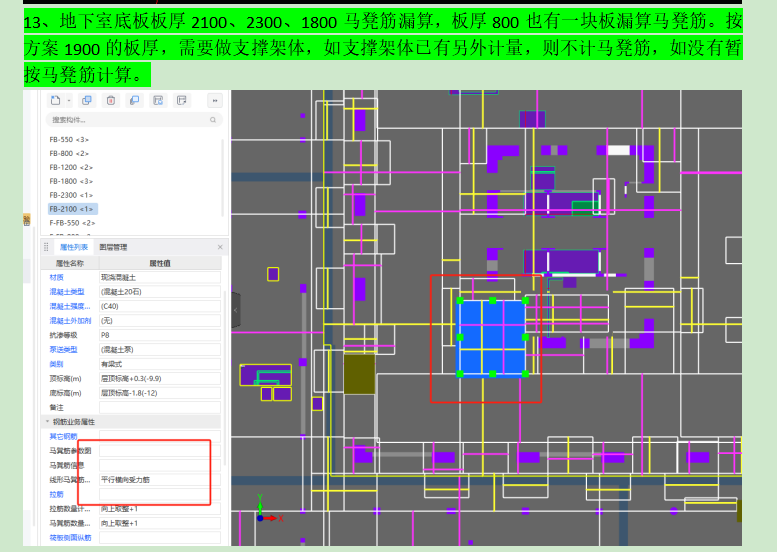

提问网友：。

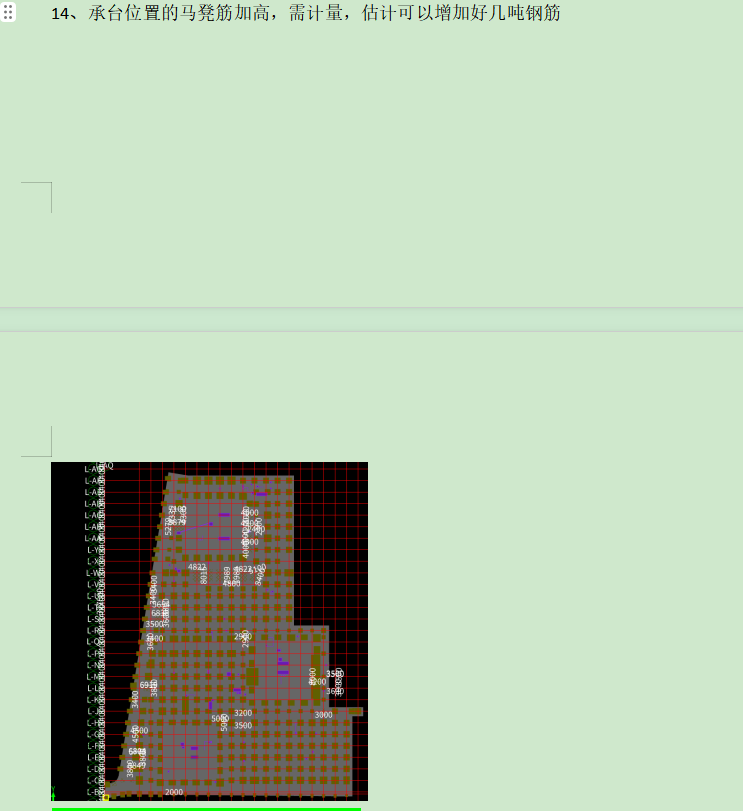

提问日期：2024-10-29 08:54:22

解答网友：老秦

底板上下层钢筋之间的架立筋，按图纸梅花形布置

解答网友：雪花飘 飘

铂金专家

依据筏板和承台的高度不同，马镫的高度也不相同。

提问网友：111
提问日期：2024-10-28 22:05:14

名称水泥砂浆保护层屋面

用料做法

1.20厚1:2.5或M15水泥砂浆保护层隔离层:0.4厚聚乙烯膜一层2.

或a.3厚发泡聚乙烯膜

b.200g/m’聚酯无纺布

c.2厚石油沥青卷材一层

3.防水层

30厚C20细石混凝土找平层4.

5.保温层

6.20厚1:2.5水泥砂浆找平层

7.最薄处30厚找坡2%找坡层:1:8水泥僧水型膨胀珍珠岩

或a.1:8水泥加气混凝土碎块

b.1:6水泥焦渣

c.LC5.0轻骨料混凝土

8.隔汽层:1.5厚聚氨酯防水涂料

或a.1.5厚氯化聚乙烯防水卷材b.4厚SBS改性沥青防水卷材9.20厚1:2.5水泥砂浆找平层10.现浇钢筋混凝土屋面板

解答网友：海纳百川

白银专家

1、设计应该选择具体作法。

2、如果没有再看清单。

3、再不行就要图纸答疑、会审或施工方案

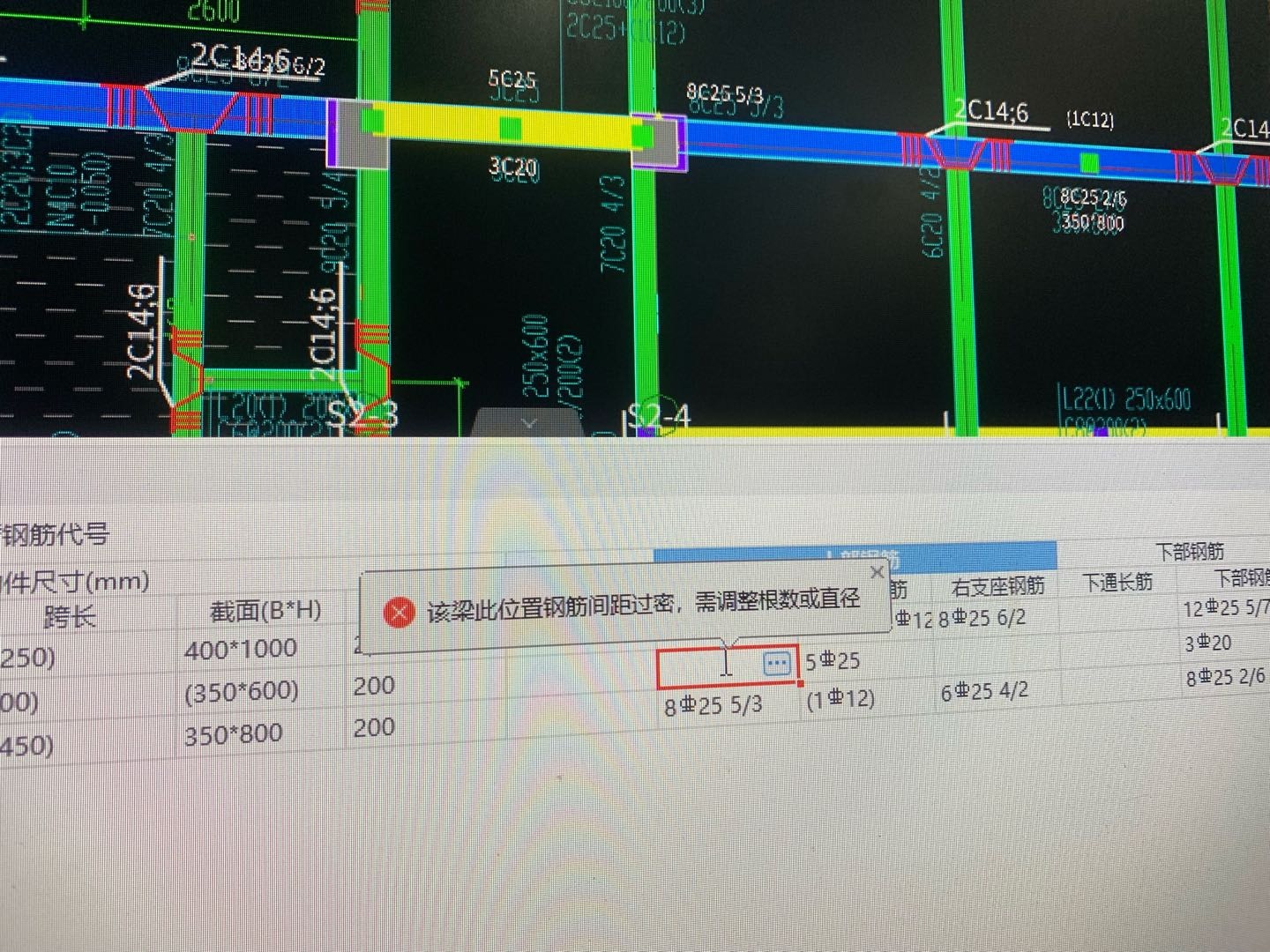

提问网友：工程造价打工仔
提问日期：2024-10-28 20:13:27

已采纳
解答网友：陈工

钻石专家

输入3C25，看一看怎样。

解答网友：钢筋撑起半边天

钻石专家

忽略，因为是图纸给的钢筋

不能计算时可以在其它钢筋里加上去

提问网友：open
提问日期：2024-10-26 16:37:53

解答网友：钢筋撑起半边天

钻石专家

识别轴网的图纸选择没有多余线条的识别  一般用柱子或者剪力墙图来识别轴网，就好多了

提问网友：学习
提问日期：2024-10-26 15:18:51

在电气图纸上标注的空调、新风机组的标高怎么确定呀，在暖施里面也没找到

解答网友：可遇难求

钻石专家

一般在吊顶上安装，比吊顶高200~300

工程细部节点构造标准做法 《工程细部节点构造标准做法》 前 言 前言 为更好地规范及促进各工程项目的细部构造标准化，以便工程项目的技术支持、过程管 理及质量控制，制定《工程细部节点构造标准做法》。 本标准为工程常用的细部节点汇总性标准，包含基础工程、主体工程、装饰装修工程、 设备工程、景观工程五大板块，并对每个板块的相关细部节点做法进行详细阐述。 本标准结合绿城集团的标准起草，在起草过程中，对天津公司在施项目进行巡场并拍照， 总结了最近几年来公司工艺工法实施后的实际效果，并参考了： 《建筑装饰装修工程质量验收规范》GB50210－2001； 《住宅装饰装修工程施工验收规范》GB 50327-2001； 《建筑地面工程质量验收规范》 GB 50209—2010； 《建筑内部装修设计防火规范》 GB 50222-95； 《建筑设计防火规范》GBJ 16-87(2001 版)； 《房屋建筑制图统一标准》 GB/T 50001-2001； 《国家建筑标准设计图集》 J502-1～3(内装修)； 绿城集团《精装修工程(住宅)施工工艺工法标准》； 绿城集团《精装修产品复制参考标准》; 《常用营造做法设计标准（六）》（2014） 《建筑防水设计标准 2014年版》。 I 《工程细部节点构造标准做法》 通用标准 通用标准 1、 墙地面石材铺贴深色系列石材采用 32.5MPa 普通硅酸盐水泥混合中砂或粗砂，（含泥量不大于 3％）1： 3 配比；浅色石材采用 32.5MPa 白水泥砂浆掺白石屑 1：3 配比。 2、 墙地面防水处理应采用柔性防水涂料，须纵横防水各一遍，以保证防水层密封性。厨卫湿区（如沐浴 房、浴缸）的墙面防水高度不低于 1800mm，干区的墙面防水高度不低于 300mm。 3、 卫生间结构地面必须作蓄水试验，蓄水由总包负责进行，蓄水试验完成后需由监理、业主、总包单位 三方签证后，作为移交接收手续。楼面排水系统完成后，装修施工的防水层完成后，由装修施工单位再次 做蓄水试验，防水层未干前严禁进行蓄水试验，如蓄水过程中发现水变浑浊或乳白，说明防水层养护时间 不够，防水层已被水溶解、破坏，防水失败，须重做。 4、 增设抗温度变化配筋，楼板设计厚度 140mm 以上包括（140mm）上部负筋要通长设臵，100-140mm 以下的要 50%通长设臵。100mm 以下（不含 100mm）的可按原施工图。 5、 钢筋规格、间距要符合设计要求，保证负筋位臵的板凳筋间距应不大于 1000mm，梅花形设臵，浇筑 混凝土时应铺设马道，严禁踩踏负弯距筋。 6、 模板施工时要求底模平整，允许偏差不得大于 5mm。浇筑混凝土前要设臵楼板厚度标志，作为面层平 整时的基准。以确保楼板厚度。 7、 楼板内的线管在敷设时必须将其与垫块、钢筋绑牢，保证线管在板中的位臵。同走向预埋管间距不应 小于 100mm。 8、 采用平板振捣器振捣混凝土，终凝前应用木抹子抹压一遍，以减少塑性收缩裂缝。 9、 混凝土浇筑完毕应在 12 小时以内加以覆盖并保湿养护，定人定时浇水养护，保持混凝土处于湿润状 态，防止水分快速蒸发，保证养护时间，普通混凝土不少于 7 天，有抗渗要求的、预拌混凝土中掺用缓凝 型外加剂的不少于 14 天。冬季施工时要有确实可行的保温措施。 10、 混水墙脚手眼堵抹采用不低于强度 C10 的混凝土，外观堵抹严密，用木抹子搓成麻面。 11、 清水墙堵抹脚手眼时，从外侧向内侧封砖，外墙内侧及隔墙堵抹不低于 C10 的细石混凝土，清水 墙面外墙勾缝采用喂缝方法，使其灰缝填满砂浆。 12、 留臵脚手眼的墙体或部位严格按照《砌体工程施工质量验收规范》相关要求设臵。 主体结构施工质量验收前，脚手眼应堵抹完成。 砌体内不应水平暗配管。必须敷设时，敷设层砌体应该为强度 C15 细石混凝土且管外壁距其表面不应小于 25 毫米。 13、 墙内竖直予埋管周围空隙不应过大，且空隙必须填满水泥砂浆或细石混凝土，严禁予留空洞后穿 管；管集中处应顺墙成排分布，配电箱处管间应有 10-30 毫米的间距不得成束敷设。 砌体上不应剔凿配管。个别处必须剔凿配管时，管径不应大于 20mm，剔凿时先用切割器在两侧按槽深切 割后剔凿，严禁直接剔凿。 14、 石材应做六面防护，石材六面防护须纵横各一遍，待第一遍防护干了以后开始刷第二遍防护，干 后铺贴。 15、 石材面层铺贴前应用专用锯齿状批刀背面刮一层粘结剂，晾干后再刮一层粘结剂进行铺贴。浅色 石材应采用白色石材专用粘结剂。 16、 所有石材外露切割面必须进行抛光处理。 17、 地面石材完成后应进行晶面处理,亮度要求不小于 95o。 18、 大理石铺贴时应铲除背面网格布（干挂墙面除外）。 19、 所有型钢规格符合国家标准，热镀锌处理;钢架焊接部位须作二度以上防锈处理;不锈钢石材挂件 钢号为 202 以上、沿海项目需采用 304 钢号。 II 《工程细部节点构造标准做法》 通用标准 20、 淋浴房挡水条需按设计图纸要求现场弹线，结构楼面预植 φ6mm 圆钢，间距不大于 300mm，在 顶端处焊接 φ6mm 圆钢连接，制模浇捣翻边。翻边处地面应预先凿毛，采用细石砼（瓜子片）浇捣，挡水 翻边与墙体交接处应伸入墙体 20mm，并与地面统一作防水处理。 21、 木基层必须进行三防处理，即：防火、防潮、防虫。 22、 木制品要求工厂加工，现场安装。木皮厚度应不低于60丝，油漆需符合环保要求，阳角收口应在 工厂制作完成后现场安装。安装时背面必须刷防潮漆或贴平衡纸，不得在表面用枪钉固定。 23、 房门均须配臵一只门吸或门阻，安装位臵根据现场实际位臵确定。门套企口边嵌镶橡胶防撞条（色 系与木饰面相同）。房门配臵三只合页，安装位臵：上部第一只合页距门顶边 180mm，第二只距第一只 200mm-350mm（根据门高度定），底部一只合页距门底边 180mm。门扇上的五金件，如暗藏闭门器、合页、 锁孔等开槽、开孔须在工厂油漆完成前开设，门封边不得有爆边、开裂现象。 24、 吊杆应采用热镀锌成品螺纹杆，间距不大于 900mm。吊杆长度大于 12000mm，须采用 60 系主龙 骨或 30ｘ30mm 热镀锌角钢作反支撑加固处理。 25、 主龙骨厚度为 1.2mm，间距为 800mm-1000mm，主龙骨按房间短跨长度起拱小于 3‰ 。次龙骨壁 厚为 0.6mm，次龙骨中心间距为 300mm×600mm。 26、 厨房、卫生间顶面如设计要求为防石膏板吊顶，均需采用热镀锌 50 系列直卡式系列轻钢龙骨（A 型），低位吊顶采用 50 系列轻钢龙骨,封单层 12mm 防水纸面石膏板。 27、 其它空间如设计要求为石膏板吊顶需采用：高位采用单层12mm石膏板铺设，低位采用双层9.5mm 石膏板铺设，板材的长边（即包封边）应沿纵向次龙骨铺设。相邻两块石膏板之间应错缝拼接，留缝 4-6mm。 上下两层石膏板的接缝应错开，不得在同一根龙骨上接缝，上下层石膏板接触面须涂刷白乳胶并用自攻螺 丝固定。 28、 安装石膏板的自攻螺丝钉帽须沉入板面 0.5～1.0mm，但不使纸面破损。钉帽涂防锈漆，腻子掺防 锈漆补平。石膏板安装前，须核对灯孔与龙骨的位臵，严禁灯孔与主、次龙骨位臵重叠。 29、 吊顶要求采用成品检修孔，规格满足检修要求。 30、 墙面批灰腻子需调入 10%清油，平整度和垂直度必须横平竖直。 31、 墙纸饰面应待平整度及垂直度符合施工要求后，用清油满涂于墙面，不少于 2 遍，并采用专业配 套墙纸、墙布胶浆粘贴。 32、 玻璃应采用钢化玻璃，并且所有玻璃制口需四周磨边处理。 33、 所有需用硅胶收口部位，必须采用与周边同色中性防霉硅胶或耐候胶。 34、 导线、电线导管、压线帽、照明电器具、配电箱、电缆桥架（线槽）、封闭母线，以上各产品除 应符合相应规范及标准的规定外，其导线、扣压薄壁钢导管、压线帽及照明电器具（低压断路器、漏电（过 压）保护器插座、电门、灯口、灯具）均应使用中国电工产品认证委员会（CCC）认证的产品。 35、 PVC 阻燃电线导管在主体结构内暗敷设时不得使用轻型管，混凝土内宜使用重型管。 36、 扣压薄壁钢导管，配管施工时必须使用配套的附件及各类专用工具按产品技术文件的要求操作。 37、 PVC 及扣压薄壁钢导管产品外壁应印有相应规定的标记。 38、 压线帽产品，应在阻燃塑料护套外壳看到压线铜管或护套外有压口定位标记。 39、 配电箱产品汇流排（端子）为铁质时，表面必须搪锡或热镀锌（不锈钢除外）。各种接地汇流排 （端子）与铁质箱体非焊接安装时，箱体局部表面必须搪锡，使其与箱体接触可靠（另加接地螺栓时除外）。 箱体螺栓接地端子必须与铁箱体焊接牢固。 40、 非镀锌电缆桥架、金属线槽（含安装前刷防火涂料）的产品，每节两端（含弯、变件）连接板位 臵外侧必须有电气连接良好的焊接或压固的专用跨接接地端子。 41、 垂直安装的封闭式电缆桥架产品内应有固定电缆的设施。 42、 封闭、插接母线产品外壳连接板必须有良好的接地措施。 III

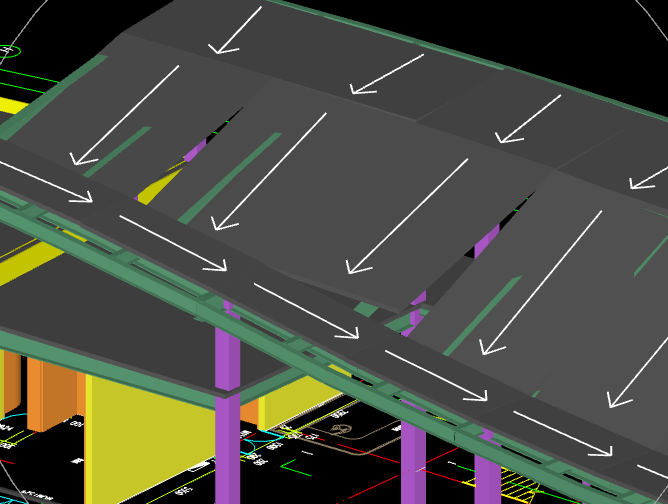

提问网友：奋dou
提问日期：2024-10-25 15:29:30

解答网友：nh

钻石专家

三点设置斜板可以的，查看是否数值不对应图纸要求

解答网友：雪花飘 飘

铂金专家

板合并，三点变斜，分割

解答网友：djyy

黄金专家

标高弄错了，再复核下

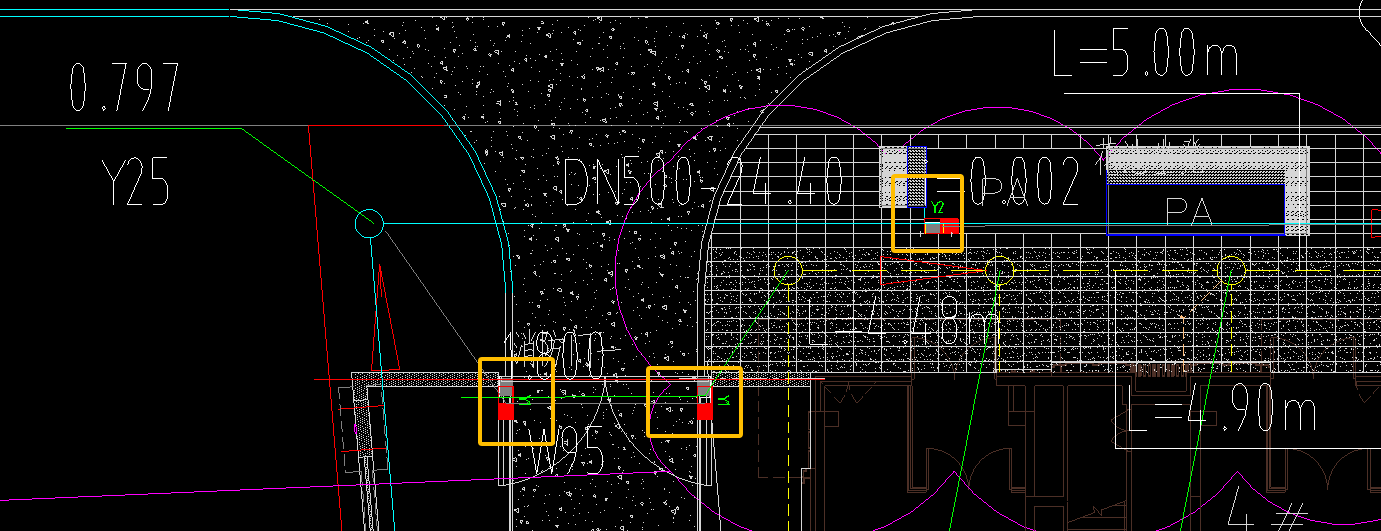

提问网友：漫漫
提问日期：2024-10-25 10:54:58

解答网友：弃文下海

专家

雨水口

解答网友：欢乐心中飞雪

黄金专家

立管的编号

解答网友：冯福连

铂金专家

是路边井

解答网友：你可以不懂，但不能不信

黄金专家

一般是雨水系统编号，你这个不像，有两种情况，一是雨水口形式不一样分为Y1或者Y2，类似于型号归类，一种是可能连接到污水的按Y1算，连接到雨水的按Y2算，可以去说明或者图纸中搜一下Y1Y2看看有没有

提问网友：宇
提问日期：2024-10-24 22:53:13

修改通知单未提及的，但是附带图纸相对于之前图纸有变化的，需要计算变更工程量吗？就比如，通知单也没有提到，后面指示的位置也没有提到，但是有一些位置的板换成别的厚度的，有些地方之前没有板的现在有了，这些通知单和指示之外变更的位置需要计算变更工程量吗

解答网友：舒

白银专家

通知单有问题，通知单有句话其余的仍按照原图执行，那就不能变更。

解答网友：独行者

铂金专家

可已原图了，应当重新计算。

提问网友：华风
提问日期：2024-10-24 15:32:24

解答网友：欢乐心中飞雪

黄金专家

不会没有的，仔细看图纸

如果实在找不到，咨询设计

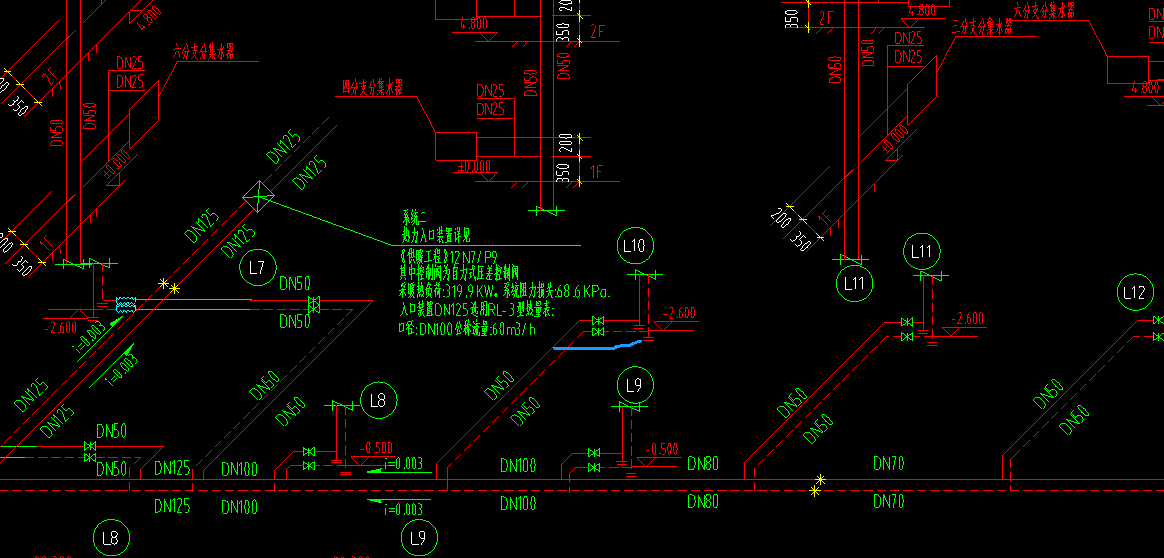

提问网友：L
提问日期：2024-10-24 14:49:36

解答网友：烁楠科技

钻石专家

闸阀

解答网友：你可以不懂，但不能不信

黄金专家

看图纸说明，会告诉你管径哪个范围是什么阀门

解答网友：安

大于DN50是闸阀，小于DN50是截止阀，你看看设计说明有没有写

提问网友：Embiid
提问日期：2024-10-23 13:41:30

这个审计是一个工程的增加项目，算是零星工程业主也没提供合同和图纸，只有施工单位提供的预算。我不知道该怎么下手，是按照清单把分项工程的工程量现场量出来再根据单价算出总价吗？我就是想问这个工程单价是怎么核减

解答网友：L XS

黄金专家

没有合同和图纸的零星工程需要甲乙双方协商结算方式，现场核实工程量重新组价

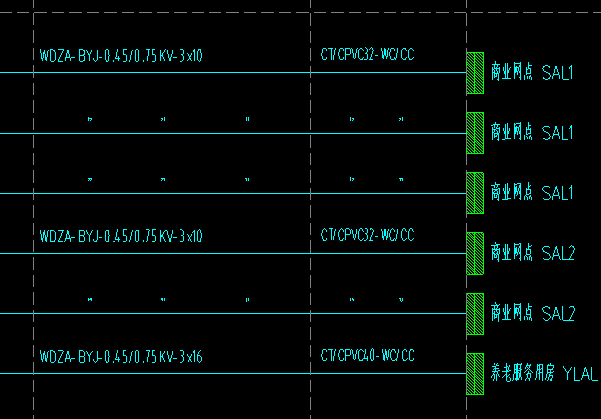

提问网友：凤源
提问日期：2024-10-23 11:39:13

已采纳
解答网友：弃文下海

专家

图纸标的BYJ属于电线

解答网友：代安装算量报价

黄金专家

根据图纸看是电线

解答网友：晨俗

黄金专家

电线

解答网友：啊哟

黄金专家

3*10的电线

商务系统预算员岗位系列电子课程 《项目通用钢筋规范化管控》 课程导入 **项目16%以上 商务十大指标 公关 钢筋盈余率 5%&8% 第4页 课程导入 问题：既然钢筋对效益的影响这么大，而且现在钢筋责任要求更重，在没有 钢筋工长的前提下，要如何才能管理好钢筋呢？ Ø 想要知道如何管理好钢筋，首先要了解钢筋管理的责任归属问题； Ø 如何要求各部门各项目各岗位的人员履职； Ø 项目上的各部门应该做什么？商务部门才能准确督促人员履职到位； Ø 这期间，相关人员需要掌握哪些管控要点，以便推进项目更好的管理钢筋； 钢筋盈利创效各相关人员分工及如何做？做什么？怎么做？ 第5页 课程目标 G o a l s o f C o u r s e • 任务目标 1 能独立完成技术方案中涉及钢筋部分的编制 2 指导现场如何进行钢筋精细化施工管理，结算计量规范避免遗漏 • 知识目标 3 阐述技术方案中钢筋编制注意点及结算计量完整准确 4 描述优化现场钢筋使用及节点管控 C o n t e n t s 模块一 钢筋效益的关键 目 模块二 技术资料如何写 模块三 施工现场如何做 模块四 结算计量如何全 录 模 块 一 钢 筋 效 益 的 关 键 1 . 1 抓 住 关 键 ， 理 清 方 向 — — 效 益 来 源 分 析 1.1.1 效益公式，分析原因 请一定记住下面这两个公式： A 对外结算效益=（对外收入量-对内翻样量）/对外收入量 （ 预结算组） B 对内管理效益=（对内翻样量-对内消耗量）/对内翻样量 （项目团队） C 全部结算效益=（对外收入量-对内消耗量）/对外收入量 （无法划分管理责任） 1、从上述公式中，我们可以看出，我们应做到两个关键点： 一是对外扩大收入量；二是对内减少消耗量。 2、针对以上两个关键点，我们做了扩大收入量的相关工作，但我们对 内减少消耗方面做得很不到位，甚至出现了很多消耗大于翻样的情况。 那么我们要分析清楚，针对两个关键点该怎么做？ 第10页 1.1.2 扩大对外，计量创效 在扩大对外收入量上，商务人员要 对量时，坚持不 不断研究广联达算 放弃任何一项有 做什么？ ——对外结算对量工作 量软件，寻找算量 依据的钢筋争议， 在项目进场时针对 软件的漏洞、优势， 以增加项目在谈 不同的项目，做不 扩大对内对外的差 判中的砝码。 同的钢筋交底，要 量 。 并 汇 编 成 册 求办理洽商，减少 03 编制钢筋管理手册， 04 （策划手册） SSTTEEPP 争议（有依据的， 找到钢筋图纸、图 集之间的矛盾点及 必须拿到）。 03 STEP 合理依据，在办理 02 STEP 结算时调整注意。 01 STEP 第11页

施工现场平面布置培训 目录/Contents 第一部分 现场平面布置原则 第二部分 大型机械布置原则 第三部分 平面布置图的绘制 第一部分 现场平面布置原则 01 一、施工平面布置内容 施工平面布置图内容 图名 主要方面 相关项目 垂出入口管理（大门、闸机）、道路、垂直运输机械（塔吊、井 架、施工电梯、布料机）布置、运输通道、钢筋（模板、构件） 生产 施工现场平 材料堆场和加工场、砂石堆场和搅拌设施、原材料和设备堆场、 面布置图 供电供水路线、排水系统、泥浆池、硬化地面、绿化区域 生产辅助 试验室、养护室、材料仓库、设备仓库、修理仓库、预制场、危 险品库、废料库、洗车台、扬尘监控、茶水房、吸烟区围墙、 临水、临电 临时用水、 用电系统、临时用水系统、喷淋系统、消防系统、排水系统 平面布置图 临时用电 业主、监理、设计办公室，总包办公室，分包办公室，会议室， 办公区域 临建平面布 卫生间，淋浴间，化粪池，停车场，旗台，绿化等 置图 职工宿舍、厨房、餐厅、卫生间、淋浴间、停车场、洗衣房、晒 生活区域 衣区、健身房、阅览室、民工学校、小卖部、化粪池、绿化 范例 范例 范例 三、平面设计步骤 第二部分 大型机械布置原则 02 二、塔吊布置需考虑的要素 工程技术策划时即应明确大型机械的选型和定位，应根据工程具体情况，综合考虑塔吊、室外电梯 等的定位、型号选择、安装和拆除时间等问题。 环境 吊次、吊重 进度 地基承载力 结构干涉 群塔制约 标高 角度 附着 拆除 二、塔吊布置需考虑的要素——环境 根据初步编制的现场平面布置，确定所需塔吊覆盖范围，确定塔吊臂长、所需起重性能，进而确定型号数量。 塔吊上部回转部分与周边已有建筑、架空电线、树木、信号塔、临时办公区、生活区的安全距离要求，塔吊大臂端部与 周围建筑物及其外围施工设施之间的安全距离不小于2m。安全防护要求。 特别应注意部分地区要求塔吊平衡臂严禁覆盖已有固定建筑、临时办公室和宿舍。 二、塔吊布置需考虑的要素——环境 案 例 某项目场地南侧有一 条220KV高压线，当 地供电局要求塔吊与 高压线安全距离控制 在10m。但若照此 布置则楼栋覆盖盲区 较大，最终按照规范 要求设置6m保护线。 二、塔吊布置需考虑的要素——吊次 技术策划阶段可通过吊次经验估算，确定塔吊工作效率是否满足施工进度的需要。根据初 步估算的吊次计算结果与施工进度比对，初步确定塔吊数量、型号，布置画图、分析调整。 正式方案编制时，应根据施工进度、构件重量、劳务队伍划分等具体需求，进行吊次计算， 确定塔吊型号及数量。 二、塔吊布置需考虑的要素——吊次 案案 例例 某项目共三栋单体，每栋单体5层，单层 面积5500㎡左右，该项目共布置三台塔 吊，主体结构阶段出现了吊次不够的情 况。最终受迫于施工进度压力，每栋楼 采用一台汽车吊配合施工。 经验总结： 从经济性出发，塔吊的布置原则是覆盖工 作面越大越好。如果考虑作业吊次问题， 一般来说一台塔吊最多可服务同时施工 4000㎡。 二、塔吊布置需考虑的要素——吊重 装配式、钢结构等需要大构件整体吊装的工程，塔吊布置策划时应充分考虑现场实际情况，规划施工 道路位置、构配件堆放场地，明确构配件单件重量以及构件是否可以拆分或组合。根据工程工期、构 件数量、构件重量等确定塔吊的布置位置、数量和规格。 注意需平衡塔吊选型和构件拆分。在保证保证现场施工效率的前提下可做一定的构件拆分优化。 案 例 某工程采用50米臂长F0/23B型塔吊，布置在车库顶板上，塔吊由于 距离楼梯吊装位置36m，此距离塔吊有效吊重为3.1t，无法将整跑楼梯吊 装起来，因此图纸深化过程中，将楼梯分成两段式，截面尺寸改为 5420×620×200mm、5420×580×200mm，重量分别为2.18t、2.02t。 二、塔吊布置需考虑的要素——进度 塔吊布置时尽量避免起重臂与周边在施建筑主体、外架的干涉。 尤其是当施工计划中不同分区、不同楼号建筑明显快于其他建筑的情况。 当群塔布置时无法避免高塔臂长覆盖低塔塔身的情况时，必须明确塔吊顶升附着计划和各单体施工进度 要求，保证“塔高楼快、塔低楼慢”。 楼栋施工进度快、楼顶标高高的部位塔吊设置为高塔。 楼栋施工进度慢、楼栋标高低的部位塔吊设置为低塔。 二、塔吊布置需考虑的要素——进度 案 例 某住宅项目南侧楼栋较低，北 侧楼栋较高。塔吊布置时南侧塔吊 要避开北侧楼栋。同时业主要求分 批开发，3#楼、8#楼为最迟开发 楼栋，这两栋楼的塔吊也要避开其 它楼栋。故8#楼的塔吊半径较小， 地库盲区只能采用汽车吊施工。 经验总结： 策划前应与建设单位协商好楼 栋开发顺序，以免建设单位随意调 整开发顺序而打乱施工部署，造成 机械、人工及周转材料等投入增大。 二、塔吊布置需考虑的要素—地基承载力 塔吊基础定位，根据塔吊说明书中基础位置地基承载力要求、地勘报告，确定塔吊基础型式及尺寸， 进而调整塔吊基础与建筑结构相对位置（水平位置、基础标高）。 采用天然地基需要钎探 桩基础一般桩形式和桩长同工程桩 二、塔吊布置需考虑的要素—地基承载力 案 例 某项目我方进场时桩基已基本完成，塔吊桩也已施工完成。 但设计院新下发的电子版图纸显示部分PC构件加大（此时桩基 单位已退场），因此塔吊型号需由T6015变更为T7020，导致 已完成塔吊桩不能满足承载力要求（桩长较短，工程桩为26m， 塔吊桩仅13m），因此需将承台尺寸加大，通过承台与塔吊桩 共同受力满足基础承载力要求。 经验总结： 如果采用桩基础，由于桩基一旦退场补桩较为困难，建议 塔吊桩基设计时留有一定富余量。 二、塔吊布置需考虑的要素—结构干涉 避免塔吊基础与建筑基础结构（基础梁、柱墩、集水坑、后浇带等）干涉，若存在位置冲突应提前进行 施工策划； 避免塔吊塔身与建筑顶板结构（结构梁、后浇带等）干涉，尽量减少塔吊塔身穿楼板留设结构洞口（适 当的放置于扶梯、井道等位置）。 附图7-8 2#塔吊穿楼板预留洞位置

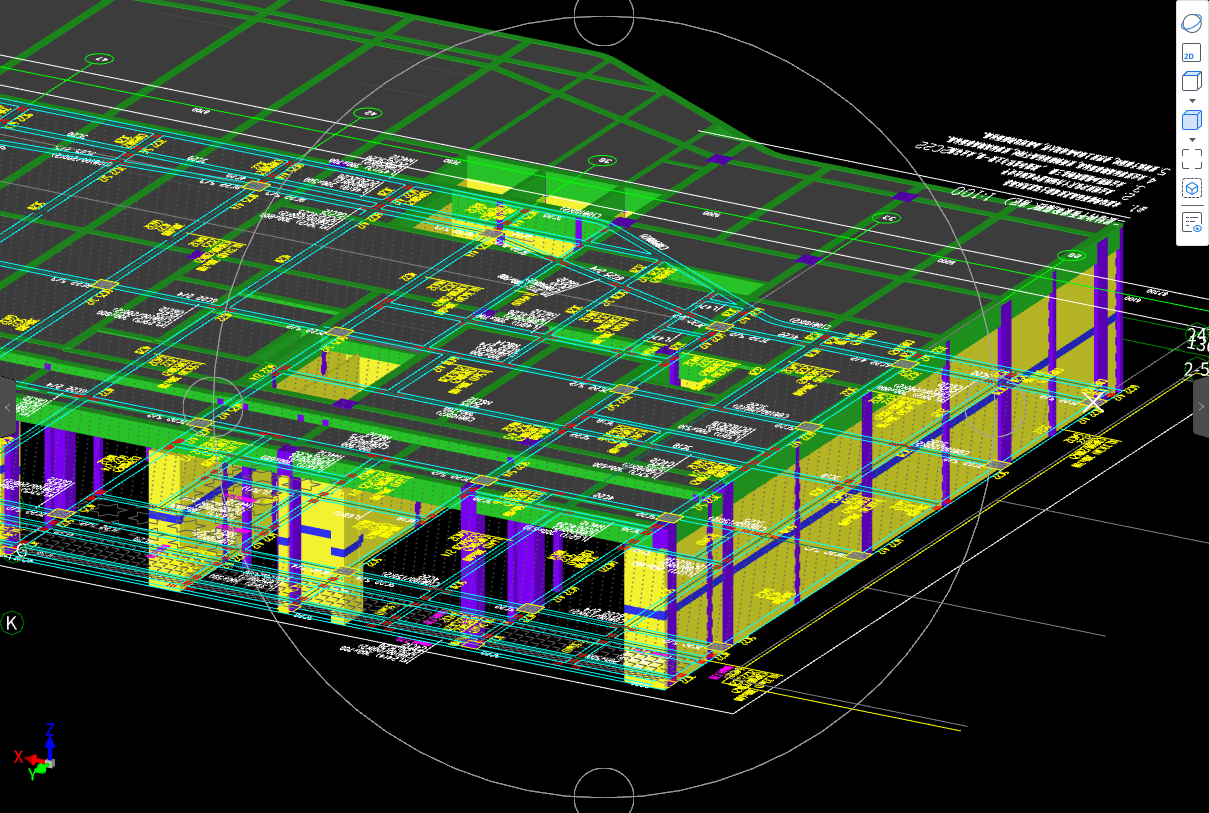

提问网友：大雁
提问日期：2024-10-21 14:02:40

最新版gtj模型怎么这么透，三维任意角度都能看到图纸，还是老版好，怎么能让模型不这么透

解答网友：阿古木力

黄金专家

手动关闭再开启即可

解答网友：时光、背面

铂金专家

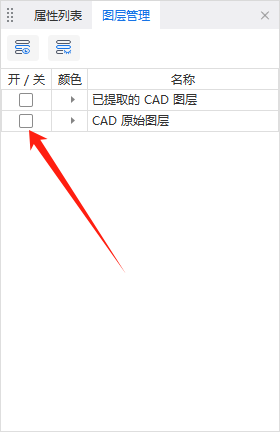

可以把原始图层隐藏

提问网友：雷姆的荣誉骑士

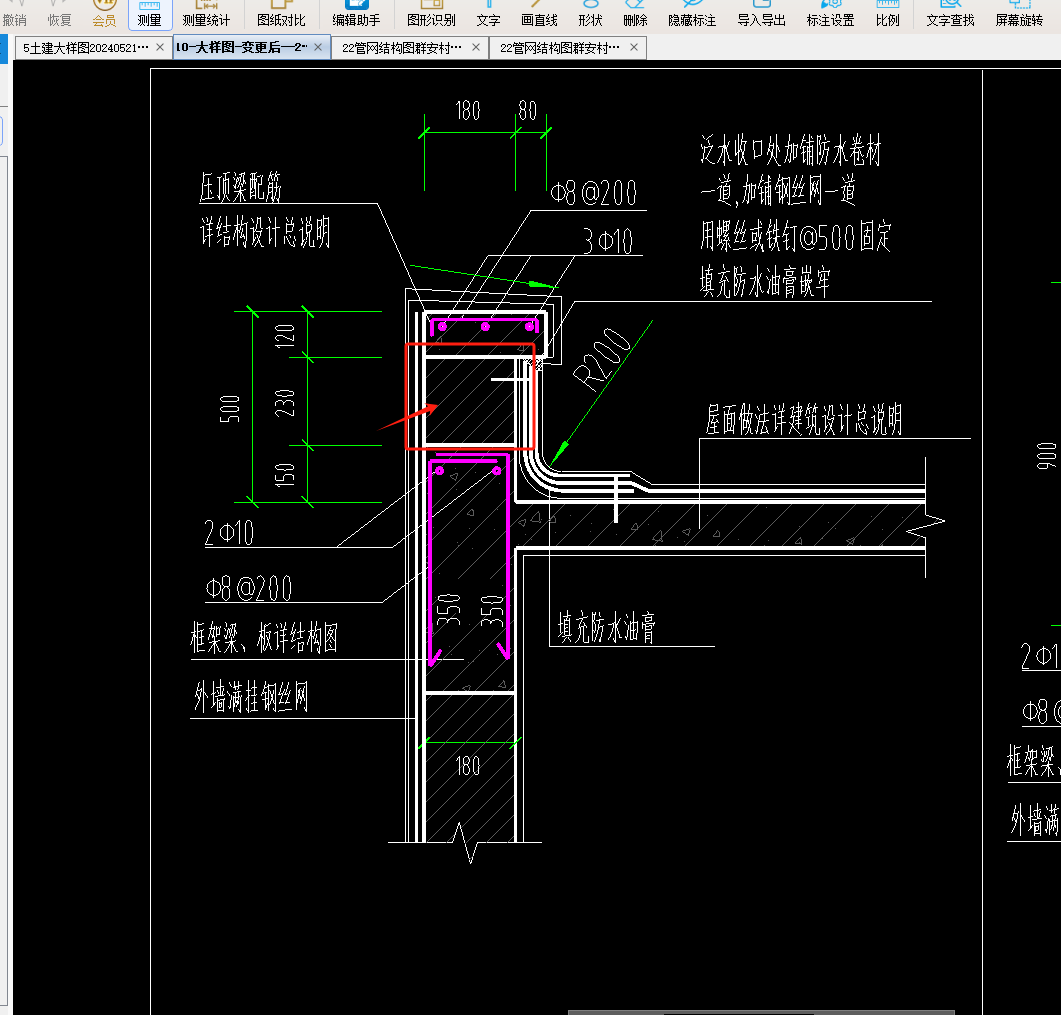

提问日期：2024-10-21 12:00:53

已采纳
解答网友：执伞

砌体墙的图例

解答网友：钢筋撑起半边天

钻石专家

上边有压顶，250处应该是砌体墙了

解答网友：djyy

黄金专家

按图填充是砌体的，具体要结合相关图纸来判断
