提问网友：王莫
提问日期：2024-11-26 09:23:34

解答网友：zhangy

钻石专家

根据结构图纸情况选择构件定义布置，如池壁可以用剪力墙定义，池底可以用筏板定义，池顶可以用板定义。

第一章 变电站一次设备安装施工工艺要求
1 变压器
1.1 适用范围
变电工程的110kV及以上变压器安装，35kV、66kV电抗器及500kV油浸式高压电抗器安装。
1.2设计要求
(1)主变压器本体安装
a)主变压器本体与外挂的机构箱、端子箱、电缆走线槽等附件外观颜色一致。b)主变压器布置安装定位准确，本体牢固稳定地与基础配合，紧固件齐全完好其中基础中心线与基础预埋件面水平误差:<10mm;若采用地脚螺栓预埋中心线误差<2mm，地脚螺栓出基础顶面长度适当并一致。
根据设计安装图纸先进行主变就位预安装测试,仔细检查土建基础预埋件方式、定位、大小是否与电气安装图纸要求一致。
c)套管引出线三相弛度应保持一致，并需满足设计要求以及安装规范要求。
d)设备安装用的紧固件，除地脚螺栓外，应采用热镀锌制品。
e)套管排气孔应在最高位置，变压器套管安装应满足油位镜安装尽量在外侧。(2)本体附属设备及电缆的安装
a)主变压器本体上的电缆需排列整齐有序、美观，固定于防护措施可靠，采用封闭铝合金槽盒形式。各槽盒连接板的螺栓应紧固，螺母位于桥架的外侧，槽盒接地应可靠。
b)本体上的端子箱、机构箱引出的电缆应采用铝合金槽盒或不锈钢槽盒保护。槽盒的大小应与箱底开孔尺寸一致，高度为箱底至基础，与端子箱、机构箱的连接采用螺栓连接，安装细部图参考隔离开关机构箱电缆槽盒安装。本体端子箱、机构箱不应紧贴于主变压器本体上安装,宜与主变压器本体保持一定的通风距离

细砂基准价确定的争议

某市政工程，资金来源为财政资金，发包人采用公开招标方式，确定由某建筑公司负责承建。2017年9月签订的施工合同显示，工程合同价格形式为单价合同，采用工程量清单计价方式。竣工结算时发生计价争议。

一、争议事项

本工程补充协议约定材料调差范围包括细砂，材料调差执行项目所在地建设工程造价管理站（以下简称“造价站”）发布的信息价。因最高投标限价和中标价中细砂均采用细砂（航务砂）价格，而2018年9月起造价站停止发布航务细砂信息价，结算时，发承包双方就停止发布信息价的材料如何调差向造价部门进行咨询，在根据造价部门意见对细砂进行材料价差调整时，对其基准价的确定产生争议。

二、双方观点发包人认为，根据本工程的招标文件、招标图纸及补充协议，承包人在投标报价时使用细砂（航务砂）的价格或其他任何价格进行报价，均认为是细砂的报价，属于投标人的自主报价行为，故价差调整时应以招标时期细砂的信息价作为基准价。承包人认为，建设单位提出对细砂（航务砂）基准价进行修改不合适，细砂基准价为细砂（航务砂）价格不能随意改变。

三、我站观点

根据补充协议（一）第四条协议内容“价差调增/减比例”约定，价差调整时，基准价经最高投标限价所采用的造价站发布的信息价与投标报价中的材料单价比价后确定。经查，本工程投标报价采用的细砂（航务砂）价格与最高投标限价所采用的细砂（航务砂）价格一致，故投标报价采用的细砂（航务砂）价格即为细砂基准价。由于工程设计文件并无明确要求必须采用航务细砂，可以认为招标人在编制最高投标限价时采用了航务细砂价格数据作为细砂价格，并不等同于施工一定要采用航务细砂。发承包双方应首先厘清符合施工质量标准的是航务细砂还是细砂。如果航务细砂符合要求，则以实际施工期间的航务细砂价格与投标报价采用的细砂（航务砂）价格相比计算价差，但因造价站未发布施工期航务细砂信息价，则施工期航务细砂价格由发承包双方按市场询价方式确定；如果细砂符合要求，承包人在投标时采用航务细砂价格或其他细砂品种价格进行报价，均认为是细砂价格，属于投标人自主报价行为，但价差仍应以细砂的施工期信息价与投标报价采用的细砂（航务砂）价格相比计算。

（本案例信息来源于粤标定复函〔2024〕71号文。如有不同观点，欢迎留言分享。）

关于发布广东省建设工程定额动态管理系统定额咨询问题解答的通知

（第41期）

粤标定函〔2024〕56号

各有关单位：

现对广东省建设工程定额动态管理系统收集有关房屋建筑工程、房屋建筑和市政修缮工程等专业和施工机械台班的定额咨询问题做出如下解答，除合同另有约定外，已经合同双方确认的工程造价成果文件不作调整。

一、《广东省房屋建筑与装饰工程综合定额（2018）》适用问题

1.深层搅拌水泥桩子目是否综合考虑了单轴、双轴、两喷两搅、四喷四搅等不同施工机械及施工工艺？

答：已综合考虑。

2.构造柱支模高度超过3.6m，是否可计算支模高度超高增加子目？

答：构造柱模板可按柱的模板说明计算。

3.人工拆除现浇钢筋混凝土中的A1-19-10垫层子目是否包含拆除带钢筋的垫层？

答：拆除子目是按部位分类的，已综合考虑。

4. A.1.6装配式混凝土结构、建筑构件及部品工程说明“墙板或柱等预制垂直构件之间设计采用现浇混凝土墙连接的，当连接墙的长度在2m以内时，套用后浇混凝土连接墙、柱定额，长度超过2m的，按‘混凝土及钢筋混凝土工程’的相应项目及规定执行”，连接墙的长度是否包含L形或T形混凝土墙的长度？

答：连接墙的长度按现浇混凝土部分单向划分。

二、《广东省建筑与装饰工程综合定额（2010）》适用问题

5.保温内墙面设计图纸做法为10厚玻化微珠保温砂浆和5厚抗裂砂浆，套用定额A8-208胶粉聚苯颗粒外墙内保温（20mm厚）子目时，厚度是否按15厚进行换算？

答：定额已综合考虑了抗裂砂浆厚度，20厚是指保温砂浆的厚度，若保温砂浆厚度与设计不同时，按定额A8-209胶粉聚苯颗粒外墙内保温（每增减5mm厚）子目进行换算。

三、《广东省建设施工机械台班费用（2010）》适用问题

6.自升塔式起重机的塔高应如何确定？增高不足10m是否可调整？若塔高为75m，自升式塔式起重机的折旧费是否按（1+0.05*3）的系数调整；安拆费按（1+0.2*3）的系数调整？

答：塔高按经批准的施工方案确定。塔高每增高10m或以下时，按10m计算。若塔高为75m，自升式塔式起重机的折旧费乘以系数 1.05列入台班基价中，即自升式塔式起重机台班基价=（原台班基价-折旧费）+折旧费*(1+0.05*3)；安拆费的基价乘以系数1.20按台次单独计算，即自升式塔式起重机安拆费=原安拆费*(1+0.2*3)。

四、《广东省房屋建筑和市政修缮工程综合定额（2012）》适用问题

7. R.1拆除工程说明“整体拆除不包括±0.00以下项目的机械设备及设备基础的拆除”，则机械整体拆除是否包含室内地坪、基础结构、地下室结构等的拆除？

答：整体拆除只包含拆除±0.00以上的全部建筑物。

广东省建设工程标准定额站

2024年11月22日

提问网友：不摸鱼
提问日期：2024-11-25 17:36:33

解答网友：Wwwys

清单漏项可以增加，可能需要让利具体看控制价

解答网友：陈工

钻石专家

要办理签证的。

解答网友：天涯归途

白银专家

设计图纸有，清单漏项是甲方责任，工程量不需要签证。单价的确认，相同、类似、按定额下浮或者双方协商。

提问网友：雨蒙蒙
提问日期：2024-11-25 16:56:40

请教各位前辈：

1. 图1为照明平面图；图二为插座电气平面图纸。层高4M，天花高度3M，桥架4-0.6

   疑问：照明回路信息为：例：ZB-BV-2X2.5+E2.5-JDG20 MR/WC，电气平面图没画桥架，是不是就没有桥架呀？穿JDG20管的水平高度是顶板4M吗？还是天花板高度啊？

解答网友：逆旅行人

专家

照明平面图没画桥架 也会与插座图纸的桥架共用   高度是天花和顶板之间的一个高度

解答网友：worker張

黄金专家

图二不是有金属线槽嘛。照明和插座都走线槽。

提问网友：& #40;& gt;^ω^& lt;& #41;喵
提问日期：2024-11-25 16:46:35

图纸龙骨间距为300*600，定额为450*450，应如何处理

解答网友：青山白马

黄金专家

可以调整龙骨含量

解答网友：青秀

白银专家

修改定额含量

解答网友：陈工

钻石专家

300*600时，用多少龙骨，450*450时用少龙骨的，然后计算差价的方法。

提问网友：造价小王
提问日期：2024-11-25 16:45:56

解答网友：worker張

黄金专家

编码是统一编号，项目特征是根据图纸设计要求来的

解答网友：空中的飞机

编码数据 是定额来的。。

项目特征的内容是根据设计图纸来的。。。

提问网友：阿乐
提问日期：2024-11-25 16:23:36

如图，这个配电箱系统图怎么这么奇怪，负荷出线回路上只标注了断路器型号，没有写配管配线信息

问题1：请问这是个什么配电箱？

问题2：如何估算它的外形尺寸？

问题3：如何估算它的价格？

解答网友：worker張

黄金专家

AL24应该是照明配电箱，再查下其他图，图纸应该不全，N1\\N2回路出现看下平面去哪里。

提问网友：Redream
提问日期：2024-11-25 16:06:39

cad上打开图纸，该设备无重名问题，而且是单独的块，能单独选中。

但是就是显示设备数量是0

不知道是怎么回事

解答网友：xz0799

专家

把块打散

提问网友：1
提问日期：2024-11-25 14:44:16

土建结构图的剪力墙都是和柱图在一起吧，但是我这的图纸，只有柱子，没有剪力墙，正常吗？一个建筑没有剪力墙只有柱子梁板这样正常吗？

解答网友：时光、背面

铂金专家

框架结构的工程，主体构件一般就是柱 梁 板 楼梯 基础，没有剪力墙

提问网友：雪落下的声音
提问日期：2024-11-25 12:19:46

理论上，合同内当清单与施工图图纸不同时，以哪个为依据？

1、合同清单与施工图不符，但现场与施工图一致，预算把电缆5*6看成5*16，在结算中怎么操作？

2、合同内工程量有增有减，是否考虑核增，但施工单位自己没按核增报

3、合同清单与施工图不符，但现场与合同一致，如：施工图是轨道（射灯），但清单为桥架50*50，现场也为 50*50桥架，结算时如何考虑？

跪求造价大神答疑

解答网友：芋头

铂金专家

1 有相同参考相同 没相同参考类似 或补充新清单

2 据实结算

3  按照清单计取

提问网友：拿来吧你
提问日期：2024-11-25 11:40:55

按图纸交流电梯为2层2站，增加提升高度7m，实际交流电梯最低只有3层3站，如何套取定额计取

解答网友：刘建宁

黄金专家

问一下设计，认可回答请点赞全是免费进行的

解答网友：来时的路

黄金专家

按图纸，可以厂家定制

提问网友：十七
提问日期：2024-11-22 10:42:21

第一次遇见这样子分的图纸，有点不明白一层上空给排水平面图的意义

解答网友：曹琛

同一层 标高不同

解答网友：甜瓜

黄金专家

一层给排水平面图水平管在一层楼板下，一层上空给排水平面图水平管在一层顶板下

解答网友：worker zhang

黄金专家

走地和走顶分开画了吧

解答网友：幸福像花一样

钻石专家

一层给排水平面图是本层的排水管

一层上空给排水平面图是上一层下来的管道

提问网友：肉饼
提问日期：2024-11-20 17:04:11

变更结算资料有哪些呢？
变更申请表、联系单、通知书、变更后图纸、变更预算申请、计量单、预算书、预算审核报告、变更预算审核报告、变更工程预算审核定案表

解答网友：xagcc

钻石专家

都要有的

解答网友：雪莲

铂金专家

就这些

提问网友：喝牛奶的鹿
提问日期：2024-11-20 14:57:31

请问钢结构图纸上这个钢板天沟，L60*4指的是角钢吗？长度该是多少？，为啥找不到它的理论比重

解答网友：专家

白银专家

是的 等边角铁60*60  厚度4  间距900一根

提问网友：陈
提问日期：2024-11-20 09:32:33

已采纳
解答网友：晨俗

黄金专家

是的，设计省略路径，需要自己手动连到配电箱

解答网友：来时的路

黄金专家

自己补充道配电箱，设计省略了

解答网友：茫茫

需要补充线路到配电箱，图纸设计是省略了没画，实际要有的。

提问网友：足迹
提问日期：2024-11-19 22:47:44

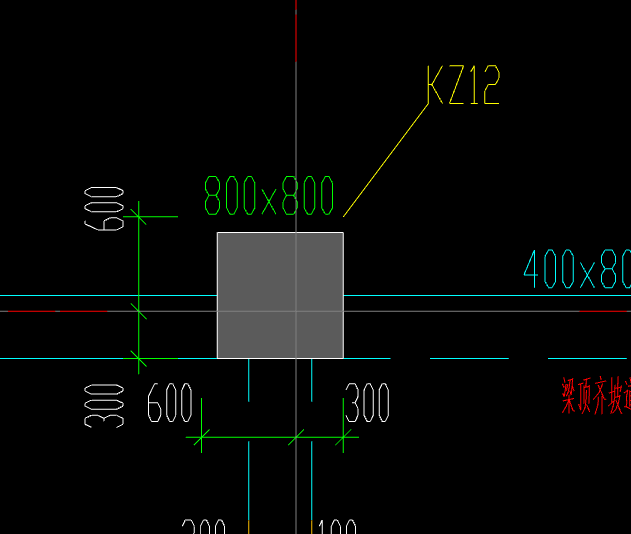

请问 这个是图纸问题吗？尺寸标着600+300 旁边写800*800

解答网友：GXZ

铂金专家

白色的可能是下层柱尺寸，或者是误标注。如果不是这种情况，最好是咨询设计确定

提问网友：今天吃饭了吗
提问日期：2024-11-19 16:18:47

解答网友：你可以不懂，但不能不信

黄金专家

放坡系数是看设计要求，没有就看土壤情况选取，不同土层放坡系数跟起点不一样，一般是0.33常见，就是根据底宽计算个梯形面积

解答网友：时光、背面

铂金专家

放坡系数：放坡宽度/开挖深度；  图纸有说明的按图纸，没有说明可以参考定额规则

提问网友：孔剑鸣
提问日期：2024-11-19 09:24:53

楼层内疏散通道图纸未注明，一般指的是什么位置

解答网友：海外仙山

黄金专家

楼梯、过道

解答网友：专家

白银专家

楼梯走廊 门厅

解答网友：来时的路

黄金专家

楼梯间，公区走廊，地下室等

提问网友：果果
提问日期：2024-11-19 08:21:05

解答网友：龙

首先，看图纸及定额看离心水泵是单级还是多级水泵，其次还是看图纸水泵的重量是多少，然后设备的主材是要询价的

解答网友：白小白

可以查泵的型号找到重量，实际工作会很费时间，我一般套最小的重量，除非是那种喷淋泵或消火栓泵它会重不少

提问网友：张伟
提问日期：2024-11-18 21:28:05

各位老师，咨询一下人防与非人防安装图纸，同一个位置，灯具、管线有的位置一致，有的位置不一致，一致的是不是就不用重复计算，计算一处就行？不一致的，需要人防与非人防都计算？还是以谁为准？比如一个小屋里，人防有一套灯具管线，非人防有一令套灯具管线。如截图所示。

解答网友：青山白马

黄金专家

人防与人防分别计算.

提问网友：雨蒙蒙
提问日期：2024-11-18 15:42:23

各位前辈好。

此回路为：“WDZB-BYJ-3×2.5 JDG20 WC/SCE  WL9灭蝇灯”平面图纸示意此回路走桥架，在灭蝇灯连接至下一个灭蝇灯之间，桥架是不相连的。现层高是3.6 桥架高度按照3.6-0.6。本人用广联达GQL建模

疑问：

1.如平面所示，WL9回路，灭蝇灯具连至3.6顶板这一段垂直管属于金属软管，吊顶内走到桥架水平+0.6短立管穿JDG吗？走桥架为裸线？桥架与桥架不相通之间再设置配管？

解答网友：来时的路

黄金专家

这部分肯定得联通，你自己布置管子或者桥架都可以，两个价格差不不大，但是必须联通算

提问网友：乌拉拉
提问日期：2024-11-18 12:24:03

2024-11-18 12:35:47 补充

设计图这块是混凝土我是该手动把墙调下去还是软件会自动扣

解答网友：下雨天

黄金专家

看设计图纸

提问网友：零零零零
提问日期：2024-11-18 08:59:30

已采纳
解答网友：杨华

黄金专家

是的；基础梁支座原位标注在下部；

解答网友：zhangy

钻石专家

基础梁的受力正好与框架梁相反，所以配筋也相反。

解答网友：（ 乓YUN乒）

黄金专家

基础梁与框架梁受力相反，配筋相反

解答网友：辰亦可美

黄金专家

虽然原则上是这样的，但有些设计不是这样做的，要看图纸的标注。

ICS 07.040 CCS A 75 21 辽 宁 省 地 方 标 准 DB21/T 4028—2024 历史建筑测绘建档技术规范 Technical codefor mapping and filing of historical buildings 2024 – 10 – 30 发布 2024 – 11 – 30 实施 辽宁省市场监督管理局 发布 DB21/T 4028—2024 目 次 前言 . II 1 范围 . 1 2 规范性引用文件 . 1 3 术语和定义 . 1 4 基本规定 . 2 4.1 测绘等级 . 2 4.2 基本原则 . 3 4.3 时空基准 . 3 5 基本信息采集与建档 . 3 5.1 一般规定 . 3 5.2 技术准备 . 3 5.3 基本信息采集 . 4 5.4 档案建立 . 4 6 测绘信息获取和图纸绘制 . 5 6.1 一般规定 . 5 6.2 技术准备 . 5 6.3 测绘信息获取 . 6 6.4 图纸绘制 . 8 7 成果质量检查与验收 . 10 7.1 质量检查规定 . 10 7.2 质量检查要点 . 10 附 录 A（规范性）历史建筑档案表 . 11 附 录 B（规范性）历史建筑测绘信息采集与图纸绘制内容 . 18 附 录 C（资料性）历史建筑测绘计算机制图图层 . 20 附 录 D（资料性）历史建筑测绘建档成果格式和命名 . 23 参考文献 . 24 I DB21/T 4028—2024 前 言 本文件按照GB/T 1.1-2020 《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起 草。 请注意本文件的某些内容可能涉及专利。本文件的发布机关不承担识别专利的责任。 本文件由辽宁省自然资源厅提出并归口。 本文件起草单位：沈阳市勘察测绘研究院有限公司、辽宁省自然资源事务服务中心、辽宁省城乡 建设规划设计院有限责任公司、辽宁省文物保护中心、沈阳建筑大学、中国建筑东北设计研究院有限 公司。 本文件主要起草人：刘志强、李强、夏昕禹、石抒扬、朴玉顺、邹晟、蒋欣、张桂英、张立鹏、刘 人龙、张铭、李美衡。 本文件发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电和来函等方式进行反馈， 我们将及时答复并认真处理，根据实际情况依法进行评估及复审。 归口管理部门通讯地址和联系电话：辽宁省自然资源厅；辽宁省沈阳市皇姑区北陵大街 29 号； 024-62789175。 标准起草单位通讯地址和联系电话：沈阳市勘察测绘研究院有限公司；沈阳市和平区南三好街 1 号；024-83180319。 II DB21/T 4028—2024 历史建筑测绘建档技术规范 1 范围 本文件规定了历史建筑测绘建档的基本规定、基本信息采集与建档、测绘信息获取和图纸绘制、成 果质量检查与验收等内容。 本文件适用于辽宁省范围内的历史建筑测绘建档相关工作。 辽宁省历史文化名镇名村、历史文化街区、传统风貌建筑、传统村落等其它文化遗产的测绘建档工 作成果验收和管理可参照本文件执行。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件， 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。 GB/T 12979 近景摄影测量规范 GB/T 18316 数字测绘成果质量检查与验收 GB/T 23236 数字航空摄影测量 空中三角测量规范 GB/T 24356 测绘成果质量检查与验收 GB/T 39610 倾斜数字航空摄影技术规程 GB/T 50001 房屋建筑制图统一标准 GB/T 50103 总图制图标准 GB/T 50104 建筑制图标准 CH/T 1004 测绘技术设计规定 CH/Z 3004-2021 低空数字航空摄影测量外业规程 CH/Z 3017 地面三维激光扫描作业技术规程 CH/T 6005 古建筑测绘规范 3 术语和定义 3.1 历史建筑测绘 historic building surveying and mapping 对历史建筑的相关几何信息及其随时间变化的信息适时进行采集、测量、处理、绘制、显示、管理、 更新和利用的技术和活动。 3.2 测记法 measurement and record 采用全站仪、经纬仪、测距仪钢尺、三角尺、卡尺、水平尺、照相机等工具进行测量，并现场绘制 测稿的全过程。 [来源：CH/T 6005，术语与定义 3.1.15] 1

提问网友：秦秦
提问日期：2024-11-16 11:42:03

室外地埋式消火栓前端需要加蝶阀吗，除了蝶阀还需要加别的什么吗

解答网友：worker zhang

黄金专家

要参照图纸做法或者相应图集。不是随便加的

提问网友：小官
提问日期：2024-11-15 17:33:53

解答网友：怀疑先生

梁和板交接位置，图纸应该有对应的大样图例

提问网友：小池
提问日期：2024-11-15 12:53:11

解答网友：雪花飘 飘

铂金专家

净高/3和1200，两者取大值

解答网友：济公

看图纸标注

提问网友：luckis
提问日期：2024-11-15 11:13:12

施工的时候，建设单位与设计单位签合同，由设计来绘制施工图。

现在竣工了，变更很多，竣工图是施工单位画的。

那么问题来了，这个竣工图的图框，是用施工单位的还是用设计单位的？

如果是用施工单位的图框，那么是应该全部用施工单位的图框，还是说只发生变更的图纸用施工单位的图框，不发生变更的图纸用设计单位的图框？

解答网友：哇哈哈

白银专家

谁施工谁绘制竣工图  总包承建 那么下面的分包就绘制

没发生变更 原施工图就是竣工图  盖章即可

提问网友：云游
提问日期：2024-11-15 10:26:52

如图所示，平法表格的下通长筋和下部钢筋未输入钢筋信息，图纸有集中标注钢筋信息，没有原位标注信息，这个应该怎么输入？可不可输入集中标注下部通长筋钢筋信息到下部钢筋表格？

解答网友：可遇难求

钻石专家

是的

解答网友：下雨天

黄金专家

集中标注中已经输入了下部通长筋的，原位标注除图中有说明外，不用再另外输入了

提问网友：qaz
提问日期：2024-11-14 13:56:53

解答网友：0.0

不一定，这个得看图纸设计说明里边对刷油防腐的具体要求，会写明哪些管道需要刷油

解答网友：幸福像花一样

钻石专家

塑料管一般不刷漆

金属管道需要 刷漆
