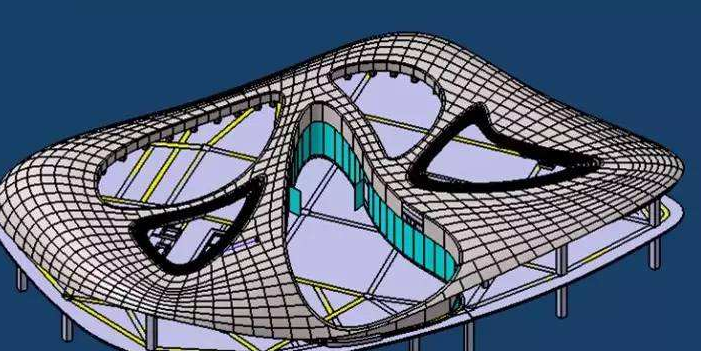

Revit建模软件是Autodesk公司特意为BIM的应用开发的，这款软件可以应用于建筑设计、施工、使用及后期维护阶段，在国内市场占有特别大的份额。并且由于Revit简单的操作性、平台的易用性及Autodesk公司免费应用的营销策略，特别多的施工单位和设计单位对这款软件赞不绝口。

另一方面，由于AutodeskCAD、RobotStructuralAnalysis等建筑行业常用的软件均属于Autodesk公司，因此Autodesk公司在最初设计Revit时就考虑了与以前常用软件的结合，使得很多软件与Revit进行数据传递变得可能，这样既有利于保持原有的市场份额，又可以实现对技术的更新，并实现各专业之间进行协同办公。不仅如此，Revit对外提供了大量的API接口，保持着高度的开放性，支持不同行业对其进行扩展，充分发挥了市场的催化能力，不断促进软件的完善。Revit的特点包括：可以对构件进行局部的碰撞检测，自动识别有问题的构件，实时显示给设计人员；支持Sketchup类型文件；基于CAD底图，操作简单，价格低廉；目前国内研究BIM的资料最为丰富的一款软件，方便获取资料，学习也较为简单。

Revit提供了很多工具，其中建筑设计、MEP工程设计和结构工程为其主打的工具。

（1）Architecture工具

Revit软件的应用过程中，完全可以按照建筑师和设计师的想法进行操作，操作简单，可以提供高质量的建筑设计。借助RevitArchitecture，可以自由设计建筑，设计师可以在任何想要操作的视图中自由切换，还可以在各个设计阶段快速的对设计元素做出更改，并且在更改过程中不需要担心平面图、明细表和施工图纸的协调性，因为这个工具可以帮助设计师自动的进行协调，从而保持建筑项目各个阶段的一致性。

（2）MEP

这个工具是Revit单独为暖通、电气和给排水专业开发的工具，可以利用它设计特别复杂的建筑附属系统。拥有这个工具后，Revit可以最大限度的避免各专业进行设计时出现的协调错误。

（3）Structure

这个工具是专门为结构工程师提供的，使用这个工具可以精确高效的建立建筑结构。并且Revit可以使用智能模型，采用模型本身的坐标和一致信息，提高设计的精度。

外部参照模式的原理类似于CAD二维协同，只是引用的对象换成Revit三维模型。该模式则适用于综合性大体量建筑群，各子项单体规模均较大，功能业态也不相同，但界线清晰的情况。

不同于中心文件所有数据均在同一个模型中，外部参照最大的优点即模型文件被分成了若干个，大大降低对硬件的负荷，在资源有限的情况下，对项目的顺利推进意义重大。但也由于文件拆分原因，参照文件的标准较难统一，虽然在项目初始可加载相同的样板文件，但是在设计过程中需人为管理，很难保证不出现疏漏。这方面中心文件可实现即时共享数据，便捷性远高于外部参照。

图1 Revit外部参照重新载入命令界面

在该模式下，数据仅可单向传输（Revit命令：重新载入），母文件中可查看子文件，但无法直接修改子文件，需将其卸载后，取消关联，另外打开子文件才能修改。缺少了周围模型的参考，无法确定空间位置，步骤也较繁琐，修改很不方便。

外部链接模式还可用于分专业参照，即单专业所有模型作为一个外部参照。这在后施工图阶段管线碰撞检查中应用较多，CAD图纸已相对稳定，不会产生重大变化，各专业在相同的标高和轴网条件下，按照参考把模型构建出来即可。

俞侃 仅供学习交流 版权归原作者所有

问题：

使用AutoCAD时，程序会占用系统上的大部分可用内存。打开或保存文件时，或者处理一个或多个打开的图形时，可能会发生这种情况。这种情况可能仅发生在特定文件上，也可能发生在任何文件上。

因此，程序性能甚至一般系统性能会变差、变慢。AutoCAD最终可能会冻结，需要在“Windows任务管理器”中终止acad.exe进程。

可能会在保存一次后出现内存使用过多的现象，也可能每次保存占用的RAM越来越多，内存不足现象逐渐加剧。最终，图形变得无法处理，且程序挂起并停止响应。

原因：

有几个已知的原因：

图形中存在大量注释性对象。

常规文件损坏。

图形驱动程序冲突。

缺少AutoCAD更新。

用户配置文件已损坏。

Windows10更新丢失或未决定。

解决方案：

执行以下一个或多个操作：

1.在AutoCAD的命令行中键入SAVEFIDELITY，并将值更改为0（零）。

2.安装AutoCAD的最新更新。

3.更新到最新的显卡驱动程序。

4.安装DirectX以确保它是最新的。

5.重新安装VisualC++）。

6.重置用户设置。

7.检查是否存在文件损坏。测试保存从acad.dwt（或acadlt.dwt）模板文件与现有图形创建的全新图形。如果内存使用量没有增加，则表示原始图形可能需要清理和/或修复。

8.卸载防病毒软件。

9.安装缺少或未决的Windows10更新。

文章来源：亦说雅影

根据以下二维图纸，完成其中红色圈出的两间房的建模：

以下是门窗的式样图：

平面图中两个房间中的卫生间是通的，考虑到使用中可能不方便，因此将其分开。

用Revit建模的效果如下：

绘制中的注意事项：

1.绘图的时候要在四个立面索引符之间进行绘图，不然在对应的立面图里会无法显示你绘制的图。

2.标高要先设置出来，标高是后期设置约束条件的依据之一。

3.门窗，要注意离地高度，顶部高度约束条件的设置，避免绘制的门窗不在当前楼层显示。

4.墙体新建的时候要注意底部约束以及顶部约束的设置，避免绘制出的墙体超出了当前楼层层高的限制，或者把墙体绘制到了其他楼层。

5.栏杆扶手的高度设置不得超过本层层高。

绘制步骤：

1.新建项目

2.设置标高

3.绘制轴网（载入CAD图纸链接）

4.新建墙体（绘制墙体）

5.新建门窗（布置门窗）

6.栏杆绘制

7.楼板绘制

01新建项目

新建→样板选择→新建方向选择

02标高设置

双击进入一个立面图→双击修改标高

03绘制轴网

建筑→轴网→编辑类型→修改末端长度→绘制

不同末端长度的设置，显示效果如下：

04绘制墙体

编辑类型→复制→修改名称→修改尺寸→布置

以下分别是约束条件设置错误以及正确之后出现的情况：

①设置错误：

②设置正确：

05绘制门窗

插入族→选择类型→编辑类型→复制修改名称→修改尺寸→布置门窗

①插入族

②选择类型

③编辑类型，重命名，修改尺寸

④约束条件的设置

错误的设置：

正确的设置：

整个门窗布置完成：

07绘制栏杆扶手

建筑→栏杆扶手→绘制路线→编辑类型→设置高度→直线绘制→勾选完成绘制

编辑类型

设置高度过高：

设置高度合适：

直线绘制路线：

勾选完成绘制：

出图：

08绘制楼板

建筑→楼板→边界线（绘制工具）绘制→勾选完成绘制

绘制：

上下楼板绘制完成：

 1. 结构设计说明

　　主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。如混凝土的含碱量不得超过3kg/m3等等。

2. 各层的结构布置图，包括:

　　(1).预制板的布置(板的选用、板缝尺寸及配筋)。标注预制板的块数和类型时, 不要采用对角线的形式。因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为40, 此种板缝可不配筋或加一根筋。布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。如果构造上要求有整浇层时, 板缝应大于60。整浇层厚50, 配双向φ6@250, 混凝土C20。纯框架结构一般不需要加整浇层。构造柱处不得布预制板。地下车库由于防火要求不可用预制板。框架结构不宜使用长向板，否则长向板与框架梁平行相接处易出现裂缝。建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。

　　(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。钢筋宜大直径大间距，但间距不大于200，间距尽量用200。(一般跨度小于6.6米的板的裂缝均可满足要求)。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200。板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。应全楼统一编号。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。电的管井电线引出处的板，因电线管过多有可能要加大板厚至180（考虑四层32的钢管叠加）。宜尽量用大跨度板，不在房间内(尤其是住宅)加次梁。说明分布筋为φ6@250，温度影响较大处可为φ8@200。板顶标高不同时，板的上筋应分开或倾斜通过。现浇挑板阳角加辐射状附加筋(包括内墙上的阳角)。现浇挑板阴角的板下宜加斜筋。顶层应建议甲方采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。尽量采用现浇板，不采用予制板加整浇层方案。卫生间做法可为70厚+10高差(取消垫层)。8米以下的板均可以采用非预应力板。L、T或十字形建筑平面的阴角处附近的板应现浇并加厚，双向双排配筋，并附加45度的4根16的抗拉筋。现浇板的配筋建议采用PMCAD软件自动生成，一可加快速度，二来尽量减小笔误。自动生成楼板配筋时建议不对钢筋编号，因工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。配筋计算时，可考虑塑性内力重分布，将板上筋乘以0.8~0.9的折减系数，将板下筋乘以1.1~1.2的放大系数。值得注意的是，按弹性计算的双向板钢筋是板某几处的最大值，按此配筋是偏于保守的，不必再人为放大。支承在外圈框架梁上的板负筋不宜过大，否则将对梁产生过大的附加扭距。一般：板厚>150时采用φ10@200；否则用φ8@200。PMCAD生成的板配筋图应注意以下几点：1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。3.非矩形板宜减小支座配筋，增大跨中配筋。4.房间边数过多或凹形板应采用有限元程序验算其配筋。PMCAD生成的板配筋图为PM?.T。板一般可按塑性计算，尤其是基础底板和人防结构。但结构自防水、不允许出现裂缝和对防水要求严格的建筑, 如坡、平屋顶、橱厕、配电间等应采用弹性计算。室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位，二是板整体受力，应整体提高板的配筋。只有垂直单向板长边的不可能移位的隔墙，如厕所与其他房间的隔墙下才可以加粗钢筋。坡屋顶板为偏拉构件，应双向双排配筋。

    　(3).关于过梁布置及轻隔墙。现在框架填充墙一般为轻墙，过梁一般不采用预制混凝土过梁，而是现浇梁带。应注明采用的轻墙的做法及图集，如北京地区的京94SJ19，并注明过梁的补充筋。当过梁与柱或构造柱相接时，柱应甩筋，过梁现浇。不建议采用加气混凝土做围护墙，装修难做并不能用在厕所处。

　　(4).雨蓬、阳台、挑檐布置和其剖面详图。注意：雨棚和阳台的竖板现浇时，最小厚度应为80，否则难以施工。竖筋应放在板中部。当做双排筋时，高度<900，最小板厚100；高度>900时，最小板厚120。阳台的竖板应尽量现浇，预制挡板的相交处极易裂缝。雨棚和阳台上有斜的装饰板时，板的钢筋放斜板的上面，并通过水平挑板的下部锚入墙体圈梁(即挑板双层布筋)。两侧的封板可采用泰柏板封堵，钢筋与泰柏板的钢丝焊接，不必采用混凝土结构。挑板挑出长度大于2米时宜配置板下构造筋，较长外露挑板（包括竖板）宜配温度筋。挑板内跨板上筋长度应大于等于挑板出挑长度，尤其是挑板端部有集中荷载时。内挑板端部宜加小竖沿，防止清扫时灰尘落下。当顶层阳台的雨搭为无组织排水时，雨搭出挑长度应大于其下阳台出挑长度100，顶层阳台必须设雨搭。挑板配筋应有余地，并应采用大直径大间距钢筋，给工人以下脚的地方，防止踩弯。挑板内跨板跨度较小，跨中可能出现负弯距，应将挑板支座的负筋伸过全跨。挑板端部板上筋通常兜一圈向上，但当钢筋直径大于等于12时是难以施工的，应另加筋。

　　(5).楼梯布置。采用X型斜线表示楼梯间，并注明楼梯间另详。尽量用板式楼梯，方便设计及施工，也较美观。

  　 (6).板顶标高。可在图名下说明大多数的板厚及板顶标高，厨厕及其它特殊处在其房间上另外标明。

   　 (7).梁布置及其编号，应按层编号，如L-1-XX，1指1层，XX为梁的编号。柱布置及编号。

　　(8).板上开洞(厨、厕、电气及设备)洞口尺寸及其附加筋，附加筋不必一定锚入板支座，从洞边锚入La即可。板上开洞的附加筋，如果洞口处板仅有正弯距，可只在板下加筋；否则应在板上下均加附加筋。留筋后浇的板宜用虚线表示其范围，并注明用提高一级的膨胀混凝土浇筑。未浇筑前应采取有效支承措施。住宅跃层楼梯在楼板上所开大洞，周边不宜加梁，应采用有限元程序计算板的内力和配筋。板适当加厚, 洞边加暗梁。

　　(9).屋面上人孔、通气孔位置及详图。

　　(10).在平面图上不能表达清楚的细节要加剖面，可在建筑墙体剖面做法的基础上，对应画结构详图。

3. 基础平面图及详图:

　　(1).在柱下扩展基础宽度较宽(大于4米)或地基不均匀及地基较软时宜采用柱下条基。并应考虑节点处基础底面积双向重复使用的不利因素，适当加宽基础。
(2).当基础下有防空洞或枯井等时，可做一大厚板将其跨过。
(3).混凝土基础下应做垫层。当有防水层时，应考虑防水层厚度。
(4).建筑地段较好，基础埋深大于3米时，应建议甲方做地下室。地下室底板，当地基承载力满足设计要求时，可不再外伸以利于防水。每隔30~40米设一后浇带，并注明两个月后用微膨胀混凝土浇注。设置地下室可降低地基的附加应力，提高地基的承载力(尤其是在周围有建筑时有用)，减少地震作用对上部结构的影响。不应设局部地下室，且地下室应有相同的埋深。可在筏板区格中间挖空垫聚苯来调整高低层的不均匀沉降。
(5).地下室外墙为混凝土时，相应的楼层处梁和基础梁可取消。
(6).抗震缝、伸缩缝在地面以下可不设缝，连接处应加强。但沉降缝两侧墙体基础一定要分开。
(7).新建建筑物基础不宜深于周围已有基础。如深于原有基础，其基础间的净距应不少于基础之间的高差的1.5至2倍，否则应打抗滑移桩，防止原有建筑的破坏。建筑层数相差较大时，应在层数较低的基础方格中心的区域内垫焦碴来调整基底附加应力。
(8).独立基础偏心不能过大，必要时可与相近的柱做成柱下条基。柱下条形基础的底板偏心不能过大，必要时可作成三面支承一面自由板(类似筏基中间开洞)。两根柱的柱下条基的荷载重心和基础底版的形心宜重合，基础底板可做成梯形或台阶形，或调整挑梁两端的出挑长度。
(9).采用独立柱基时，独立基础受弯配筋不必满足最小配筋率要求，除非此基础非常重要，但配筋也不得过小。独立基础是介于钢筋混凝土和素混凝土之间的结构。面积不大的独立基础宜采用锥型基础，方便施工。
(10).独立基础的拉梁宜通长配筋，其下应垫焦碴。拉梁顶标高宜较高，否则底层墙体过高。
(11).底层内隔墙一般不用做基础，可将地面的混凝土垫层局部加厚。
(12).考虑到一般建筑沉降为锅底形、结构的整体弯曲和上部结构和基础的协同作用，顶、底板钢筋应拉通(多层的负筋可截断1/2或1/3)，且纵向基础梁的底筋也应拉通。
(13).基础平面图上应加指北针。
(14).基础底板混凝土不宜大于C30，一是没用，二是容易出现裂缝。
(15).可用JCCAD软件自动生成基础布置和基础详图。生成的基础平面图名为JCPM.T，生成的基础详图名为JCXT?.T。
(16).基础底面积不应因地震附加力而过分加大，否则地震下安全了而常规情况下反而沉降差异较大，本末倒置。
请参照《建筑地基基础设计规范GBJ7-89》和各地方的地基基础规程。

4. 暖沟图及基础留洞图:

　　(1).沟盖板在遇到电线管时下降(500)，室外暖沟上一般有400厚的覆土。
(2).注明暖沟两侧墙体的厚度及材料作法。暖沟较深时应验算强度。
(3).洞口大于400时应加过梁，暖沟应加通气孔。
(4).基础埋深较浅时暖沟入口底及基础留洞有可能比基础还低，此时基础应局部降低。
(5).湿陷性黄土地区或膨胀土地区暖沟做法不同于一般地区。应按湿陷性黄土地区或膨胀土地区的特殊要求设计。
(6).暖沟一般做成1200宽，1000的在维修时偏小。

5. 楼梯详图:

　　(1).应注意：梯梁至下面的梯板高度是否够，以免碰头，尤其是建筑入口处。
(2).梯段高度高差不宜大于20，以免易摔跤
(3).两倍的梯段高度加梯段长度约等于600。幼儿园楼梯踏步宜120高。
(4).楼梯折板、折梁阴角在下时纵筋应断开，并锚入受压区内La，折梁还应加附加箍筋
(5).楼梯的建筑做法一般与楼面做法不同，注意楼梯板标高与楼面板的衔接。
(6).楼梯梯段板计算方法：当休息平台板厚为80～100，梯段板厚100～130，梯段板跨度小于4米时，应采用1/10的计算系数，并上下配筋相同；当休息平台板厚为80～100，梯段板厚160～200，梯段板跨度约6米左右时，应采用1/8的计算系数，板上配筋可取跨中的1/3～1/4，并且不得过大。此两种计算方法是偏于保守的。任何时候休息平台与梯段板平行方向的上筋均应拉通，并应与梯段板的配筋相应。梯段板板厚一般取1/25~1/30跨度。
(7).注意当板式楼梯跨度大于5米时，挠度不容易满足。应注明加大反拱或增大配筋。
(8).当休息平台板为悬挑板时，其内部的楼梯梯段板负筋应大于休息平台板的板上筋，长度也应大于平台板筋。
(9).楼层处的休息平台板的配筋应与楼层板统一考虑配筋，主要是板的负筋。

6. 梁详图:

　　(1).梁上有次梁处(包括挑梁端部)应附加箍筋和吊筋，宜优先采用附加箍筋。梁上小柱和水箱下, 架在板上的梁, 不必加附加筋。可在结构设计总说明处画一节点，有次梁处两侧各加三根主梁箍筋，荷载较大处详施工图。
(2).当外部梁跨度相差不大时，梁高宜等高，尤其是外部的框架梁。当梁底距外窗顶尺寸较小时，宜加大梁高做至窗顶。外部框架梁尽量做成外皮与柱外皮齐平。梁也可偏出柱边一较小尺寸。梁与柱的偏心可大于1/4柱宽，并宜小于1/3柱宽。
(3).折梁阴角在下时纵筋应断开，并锚入受压区内La，还应加附加箍筋
(4).梁上有次梁时，应避免次梁搭接在主梁的支座附近，否则应考虑由次梁引起的主梁抗扭，或增加构造抗扭纵筋和箍筋。（此条是从弹性计算角度出发）。当采用现浇板时，抗扭问题并不严重。
(5).原则上梁纵筋宜小直径小间距，有利于抗裂，但应注意钢筋间距要满足要求，并与梁的断面相应。箍筋按规定在梁端头加密。布筋时应将纵筋等距，箍筋肢距可不等。小断面的连续梁或框架梁，上、下部纵筋均应采用同直径的，尽量不在支座搭接。
(6).端部与框架梁相交或弹性支承在墙体上的次梁，梁端支座可按简支考虑，但梁端箍筋应加密。
(7).考虑抗扭的梁，纵筋间距不应大于300和梁宽，即要求加腰筋，并且纵筋和腰筋锚入支座内La。箍筋要求同抗震设防时的要求。
(8).反梁的板吊在梁底下，板荷载宜由箍筋承受，或适当增大箍筋。梁支承偏心布置的墙时宜做下挑沿。
(9).挑梁宜作成等截面(大挑梁外露者除外)。与挑板不同，挑梁的自重占总荷载的比例很小，作成变截面不能有效减轻自重。变截面挑梁的箍筋，每个都不一样，难以施工。变截面梁的挠度也大于等截面梁。挑梁端部有次梁时，注意要附加箍筋或吊筋。一般挑梁根部不必附加斜筋，除非受剪承载力不足。对于大挑梁，梁的下部宜配置受压钢筋以减小挠度。挑梁配筋应留有余地。
(10).梁上开洞时，不但要计算洞口加筋，更应验算梁洞口下偏拉部分的裂缝宽度。梁从构造上能保证不发生冲切破坏和斜截面受弯破坏。
(11).梁净高大于500时，宜加腰筋，间距200，否则易出现垂直裂缝。
(12).挑梁出挑长度小于梁高时，应按牛腿计算或按深梁构造配筋。
(13).尽量避免长高比小于4的短梁，采用时箍筋应全梁加密，梁上筋通长，梁纵筋不宜过大。
(14).扁梁宽度不必过大，只要钢筋能正常摆下及受剪满足即可。因为在挠度计算时，梁宽对刚度影响不大，加宽一倍，挠度减小20%左右。相对来讲，增大钢筋更经济，钢筋加大一倍，挠度减小60%左右，同时梁的上筋应大部分通长布置，以减小混凝土徐变对挠度的增大，如果上筋不小于下筋，挠度减小20%。
(15).框架梁高取1/10~1/15跨度，扁梁宽可取到柱宽的两倍。扁梁的箍筋应延伸至另一方向的梁边。
(16).当一宽框架梁托两排间距较小的柱时，可加一刚性挑梁，两个柱支承在刚性挑梁的端头。
(17).梁宽大于350时，应采用四肢箍。

7. 柱详图：

　　(1).地上为圆柱时，地下部分应改为方柱，方便施工。圆柱纵筋根数最少为8根，箍筋用螺旋箍，并注明端部应有一圈半的水平段。方柱箍筋应使用井字箍，并按规范加密。角柱、楼梯间柱应增大纵筋并全柱高加密箍筋。幼儿园不宜用方柱。
(2).原则上柱的纵筋宜大直径大间距，但间距不宜大于200。
(3).柱内埋管，由于梁的纵筋锚入柱内，一般情况下仅在柱的四角才有条件埋设较粗的管。管截面面积占柱截面4%以下时，可不必验算。柱内不得穿暖气管。
(4).柱断面不宜小于450X450，混凝土不宜小于C25，否则梁纵筋锚入柱内的水平段不容易满足0.45La的要求，不满足时应加横筋。异型柱结构，梁纵筋一排根数不宜过多，柱端部纵筋不宜过密，否则节点混凝土浇筑困难。当有部分矩形柱部分异型柱时，应注意异型柱的刚度要和矩形柱相接近，不要相差太大。
(5).柱应尽量采用高强度混凝土来满足轴压比的限制，减小断面尺寸。
(6).尽量避免短柱，短柱箍筋应全高加密，短柱纵筋不宜过大。
(7).考虑到竖向地震作用，柱子的轴压比及配筋宜留有余地。
(8).独立柱上或柱的中部（半层处）有挑梁时，挑梁长度应有限制。

在用PKPM软件计算梁柱时，应尽量采用TAT或SATWE三维软件。相对平面框架PK来讲，第一，计算结果更接近实际受力状态，如地震力或风力是按抗侧移刚度分配，而不是按框架的楼面从属面积，还如从框架柱出挑的梁和从次梁出挑的梁，因次梁的支座(框架梁)发生下沉变形，内力重分布，从框架柱出挑的挑梁配筋将较大。第二，快速方便，三维软件整体计算，不必生成单榀框架，再人工归并，可整楼归并。第三，TAT或SATWE还可以进行井式梁的计算，由于PKPM软件计算梁时仅按矩形计算，而井式梁的断面较小，有可能超筋，此时可取出弯距再按Ｔ型梁补充计算，不必直接加大梁高。在绘制施工图时，较大直径的钢筋连接宜用机械连接取代焊接，造价相差不大，但机械连接可靠并易于检查。机械连接接头位置可任意，但一次截断的钢筋不大于50%，接头位置应错开70d。

8. 重点注意或设计原则:

　　(1).抗震验算时不同的楼盖及布置(整体性)决定了采用刚性、刚柔、柔性理论计算。抗震验算时应特别注意场地土类别。8度超过5层有条件时，尽量加剪力墙，可大大改善结构的抗震性能。框架结构应设计成双向梁柱刚接体系，但也允许部分的框架梁搭在另一框架梁上。应加强垂直地震作用的设计，从震害分析，规范给出的垂直地震作用明显不足。
(2).雨蓬不得从填充墙内出挑。大跨度雨蓬、阳台等处梁应考虑抗扭。考虑抗扭时，扭矩为梁中心线处板的负弯距乘以跨度的一半。
(3).框架梁、柱的混凝土等级宜相差一级。
(4).由于某些原因造成梁或过梁等截面较大时，应验算构件的最小配筋率。
(5).出屋面的楼电梯间不得采用砖混结构。
(6).框架结构中的电梯井壁宜采用粘土砖砌筑，但不能采用砖墙承重。应采用每层的梁承托每层的墙体重量。梯井四角加构造柱，层高较高时宜在门洞上方位置加圈梁。因楼电梯间位置较偏，梯井采用混凝土墙时刚度很大，其它地方不加剪力墙，对梯井和整体结构都十分不利。
(7).建筑长度宜满足伸缩缝要求，否则应采取措施。如：增大配筋率，通长配筋，改善保温，铺设架空层，加后浇带等。
(8).柱子轴压比宜满足规范要求。
(9).当采用井字梁时，梁的自重大于板自重，梁自重不可忽略不计。周边一般加大截面的边梁。
(10).过街楼处的梁上筋应通长，按偏拉构件设计。
(11).电线管集中穿板处，板应验算抗剪强度或开洞形成管井。电线管竖向穿梁处应验算梁的抗剪强度。
(12).构件不得向电梯井内伸出, 否则应验算是否能装下。电梯井处柱可外移或做成L型柱。
(13).验算水箱下、电梯机房及设备下结构强度。水箱不得与主体结构做在一起。
(14).当地下水位很高时，暖沟应做防水。一般可做U型混凝土暖沟，暖气管通过防水套管进入室内暖沟。有地下室时，混凝土应抗渗，等级S6或S8，混凝土等级应大于等于C25，混凝土内应掺入膨胀剂。混凝土外墙应注明水平施工缝做法，一般加金属止水片，较薄的混凝土墙做企口较难。
   (15).采用扁梁时，应注意验算变形。
(16).突出屋面的楼电梯间的柱为梁托柱时应向下延伸一层，不宜直接锚入顶层梁内，并且托梁上铁应适当拉通。错层部位应采取加强措施。女儿墙内加构造柱，顶部加压顶。出入口处的女儿墙不管多高，均加构造柱，并应加密。错层处可加一大截面梁，上下层板均锚入此梁。
(17).等基底附加压力时基础沉降并不同。
(18).应避免将大梁穿过较大房间，在住宅中严禁梁穿房间。
(19).当建筑布局很不规则时，结构设计应根据建筑布局做出合理的结构布置，并采取相应的构造措施。如建筑方案为两端较大体量的建筑中间用很小的结构相连时(哑铃状)，此时中间很小的结构的板应按偏拉和偏压考虑。板厚应加厚，并双层配筋。
(20).较大跨度的挑梁下柱子内跨梁传来的荷载将大于梁荷载的一半。挑板道理相同。
(21).挑梁、板的上部筋，伸入顶层支座后水平段即可满足锚固要求时，因钢筋上部均为保护层，应适当增大锚固长度或增加一10d的垂直段。

9.常用轻隔墙(加气块或陶粒)自重(含双面抹灰)：150墙：1.66，200墙：1.98，250墙：2.30，300墙：2.62 KN/M2。泰柏板：1.10 KN/M2。

10.关于降水问题：当有地下水时，应在图纸上注明采取降水措施，并采取措施防止周围建筑及构筑物因降水不能正常使用(开裂及下沉)，及何时才能停止降水(通过抗浮计算决定)。

11. 进行框架结构设计时，设计人员还应掌握如下设计规范：建筑结构荷载规范、抗震规范、混凝土结构设计规范等。并应考虑当地地方性的建筑法规。设计人员应熟悉当地的建筑材料的构成、货源情况、大致造价及当地的习惯做法，设计出经济合理的结构体系。

12. 关于绘图：

(1).一般钢筋粗线宽度为.45, 距边界线1，圆点直径为.6。
(2).应注意墙身剖面、连梁剖面、墙出挑梁的水平筋位置。
(3).注意一、二级钢是否加弯钩，二级钢的断点一般不加45度直钩，除非不能表达清楚。
(4).字高应为2.5,3.5,5,7,10,14, 高宽比：0.8。在图面中，一般英文字高取2.5或3.5, 汉字取3.5或5，在说明处多用7。当多个数字一样时，个数在前，如11X280=3080。

文章来源：深圳BIM工作室

做了这么久的BIM了，经常有学员经过培训之后，自己进行实际项目操作，往往在链接/导入cad这一步就出现了很大的问题，cad图纸链接/导入到项目或者族，往往是学员问到的最多的问题之一，接下来我详细的给大家演示一下完整的操作步骤及遇到问题解决思路。

导入/链接cad步骤：在族中导入cad

在族中设置工作平面，将视图切换到参照标高楼层平面

    在创建选项卡里，单击设置

    进入到工作平面对话框，拾取一个工作平面，拾取中心线如图所示

    进入到转到视图对话框，一般选择进入左立面

    进入左立面之后我们就可以进行导入cad了，单击插入——导入cad

按照截图操作进行设置如下图

    注意：一定要勾选仅当前视图，不然其它视图也会出现。操作一定要严谨

载入cad之后，如果绘图区域没有显示cad图纸，不要着急，在空白处单击鼠标右键，选择缩放匹配，cad图纸就会出现了，如图所示：

    怎么发现发现导入cad图纸比例不对？

找到cad图纸，用对齐尺寸标注，标在原cad图纸标注的地方，如图

我们可以发现，cad原标注上的数值是180，而revit标注的数值是18，那么问题来了，当导入的cad图纸比例不对的时候，我们怎么解决这个问题呢？

    其实有2种方法：

第一种，选中导入cad图纸，在属性栏单击类型属性

    将比例系数由1改为10。

    完成之后如下图，然后将cad移动到指定的位置锁定即可，记住一定要严谨，严谨，严谨！（如果更改比例之后，cad图纸不见了，那么继续右键使用缩放匹配）

个人认为这种方法最简单粗暴，操作简单，是cad比例错误的首选。

    第二种方法，将错误比例的cad从族中删除，再一次导入cad的时候，选择cm为单位。将cad图纸载入到项目中进行检验（对齐尺寸标注）即可。

    到了这一步，我们已经知道2种解决cad比例错误的方法了，我简单总结一下，第二种方法载入revit，只能选择mm，cm，dm，m等单位格式，如果不满足这些比例条件，那么这种方法不适用了，所以我们要使用第一种方法，只需要找出比例系数（对齐尺寸标注），然后更改比例系数即可，非常好用，欢迎大家尝试！

    文章来源：BIMBANK

    导言：算量是工程的一个重要步骤，我们从最开始的用比例尺在蓝图上测量，到使用CAD软件测量每一条多段线，我们需要大量的时间去手动测量，并且需要一定的预估量，既费时间，数值又不是很准确。但是现在不同了，随着BIM技术的普及，我们可以通过REVIT软件直接导出模型中你需要的数据。下面我就来分享下REVIT软件导出工程量明细表的操作。

    1.首先打开你需要导出工程量的模型，点击“分析”→“明细表／数量”

    或者在项目浏览器中右键点击“明细表／数量”→“新建明细表／数量…”

    2.导出管道、风管、桥架工程量（以管道为例）：

    首先选择“系统类型”（区分不同管道的系统，方便不同的机电分包统计自己施工范围内的工程量），

    然后选择“材质”（区分不同管道的材质。如果模型管道没有附加材质，那可以根据不同的系统类型和管径人工区分材质）

    然后是“尺寸”（统计不同管道的管径）

    然后是“长度”（统计各个管道的长度）

    点击“排序/成组”

    这样就会把每一段管子的长度排列出来，如果还想要统计不同管径的管道总长度，可以点击“格式”→“长度”→“计算总数”，这样就可以统计同一系统相同管径的长度总数了。

    3.导出管件、电缆桥架配件、风管管件工程量（以管件为例）：

    首先选择“系统类型”（区分不同管件的系统，方便不同的机电分包统计自己施工范围内的工程量），

    然后选择“族与类型”（区分不同管件的类型。如果模型中没有设置各个管件的类型，那可以根据不同的系统类型和管径人工区分管件类型）

    然后是“尺寸”（统计不同种类的管件）

    然后是“合计”（统计相同类型尺寸管件的总数）

    点击“排序/成组”，按下图设置。这样就把不同系统，不同类型，不同尺寸的管件统计好了。

    4.导出管路附件、风管附件、喷头、机械设备、火警设备、照明设备等各种设备的数量（以管路附件为例）：

    首先选择“族与类型”（区分不同的管路附件或设备。）

    然后是“尺寸”（区分不同种类的管路附件，如果统计设备可以不选择此项）

    然后是“合计”（统计相同类型管路附件的总数）

    点击“排序/成组”，按下图设置。这样就把不同系统，不同类型，不同尺寸的管件统计好了。

    5.明细表的导出。

    现在我们已经在REVIT中做好了不同的明细表，可以在REVIT模型中直接查看，但有时并不方便，这时我们可以把模型中的明细表导出成EXCLE表格，方便后续的使用。

    点击“菜单”→“导出”→“报告”→“明细表”→“保存”→“确定”

    找到我们刚才保存的文件（如已显示扩展名，下面步骤可以跳过）

    发现刚才保存的是一个TXT格式的文件，使用起来并不方便，这时我们需要打开“我的电脑”，点击“组织”→“文件夹和搜索选项”→“查看”→“隐藏已知文件类型的扩展名”（以WIN7系统为例）

    这时再找到我们刚才保存的文件，点击“重命名”，把“管道明细表.txt”改为“管道明细表.csv”或者“管道明细表.xls”，这样就成为可用EXCLE打开的文件了。

软件是一款常用的绘图软件，我们在使用CAD进行图形绘制时，绘制不同的图形会需要用到各种各样的线条，那么我们应该如何修改线型呢？有需要的小伙伴可以参考以下的操作方法。

1.首先，打开CAD软件，此时CAD中的线型的默认的。

2.在上方菜单栏中找到【图层特性管理器】或者在命令行中输入【LA】调出【图层特性管理器】对话框。

3.找到需要修改线型的线条所在的图层，点击一下对应图层的线型。

4.如果在【选择线型】对话框中没有找到想要的线型可以点击一下【加载】按钮，在【加载或重载线型】对话框中选中想要的线型点击【确定】。

5.回到【选择线型】对话框，再次选中想要的线型点击【确定】，这样CAD中的线型就修改完成啦！

以上就是CAD中修改线型的操作方法，希望能帮助到大家，感谢您的阅读！

很多朋友在办公过程中可能会根据工作的需求需要输入直径符号，但是却不知道直径符号怎么打。

今天就来教大家如何用键盘打出直径符号。

直径符号：Φ。

读音：第四声fai。

1.点击导出–选项–导出设置DWG/DXF，进入导出设置界面。

    2.在常规设置栏取消勾选“隐藏未参照的视图标记”。

    3.再次导出CAD图纸即可。

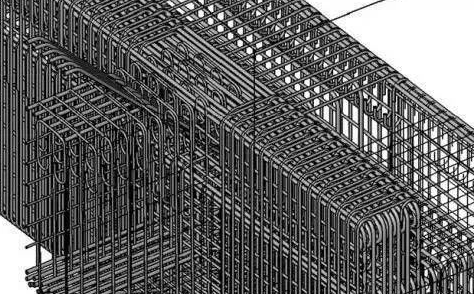

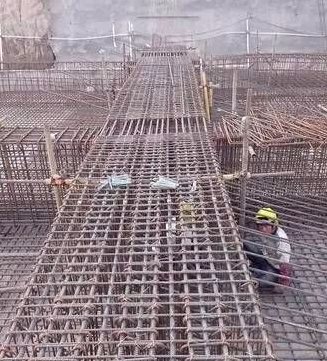

钢筋翻样发展到现在，已经形成8种操作方法。以下的前3种方法，是最原始最基本的翻样方法，其余方法则需要用电脑操作。

单筋法

单筋法，又叫单筋录入法，是最基本最原始的抽筋方法之一，可以用文字，也可以用表格表示。时，只要有结构图纸、一支笔、一张纸、一个就可以。单筋法的优点是简单、灵活、方便、快捷，适用于数量很少且构造简单的构件，如独立或条形基础、过梁、简支梁、小面积物的圈梁、雨篷、阳台、单层排柱、构造柱、相同进深且又相等开间的板、直板式楼梯等等，这些构件数量少，构造单一，用手算轻而易举，没必要用到电脑。

如果在电脑上使用单筋录入法，在编程时，各种钢筋的形状、尺寸注写位置已经考虑周全，使用人员只需点击激活，为单根钢筋加上尺寸数字，之后下料长度和结算汇总便会自动完成。

单筋法依靠的是翻样基本功，包括平法基本功、识图算料基本功、钢筋施工基本功，这几样缺一不可，凡涉及到翻样的知识必须完全掌握，如各种参数系数、各种构件、各种配筋情况，全要了如指掌，方能胜任。在8种翻样方法中，无论哪一种，都要在单筋法之上进行延伸。

放样法

放样法既可以手算也可以用电脑操作，有放大样、放小样、放实样之分。

手算时在草稿纸上放小样，在平地或者木板上放实样，实际量取放样数值直接应用。放样法只能应用在异形复杂的钢筋计算上，特别是斜边形、三角形或圆形的钢筋，还有缩尺配筋，为了核实手算结果的准确性，放实样是最佳选择。

放样法在电脑上操作，要比实地操作简单许多，但是必须会使用。另外，除了斜形和圆形之外，每当遇到钢筋搭接和焊接时，不管是手算还是电脑操作，都应当通过放样进行校核，这是唯一确保精准的最有效的方法。

表示法

表示法，也叫平面表示法，这是在平法基础上，进行二次标注，让班组作业人员一看就懂就会绑扎的一种快速出图方法，手算和电脑操作都可行。

手算时，需要复印一份施工蓝图，手工算好钢筋数值，将钢筋各边长数字直接写在复印的图上，工人们就可以拿它干活了。如果用电脑操作，需要用建筑软件把结构图纸画在屏幕上，依照蓝图进行平法标注，再把钢筋边长尺寸打上去，打印出来便可使用。

另一种电脑操作的平面表示法专用于板，图表结合，同步计算，同步标注，同步打印，即只在一个版面用ExceI电子表格画出楼板平面图和配筋，旁边加上配料表，只在表里填入构件几何尺寸和配筋信息，绑扎图中的配筋数据就自动跟踪，变成所要应用的楼板绑扎图，打印出来工人就可以干活。

表格法

表格法，是专门指电脑操作的。为了区别于图形法，表格法是往表格里添加数字，后面就自动结算。表格法是钢筋翻样用电脑计算的必由之路，即便有时没看见表格，它也在后台暗中进行着，等数据录完就会出现。

单筋录入法软件也采用表格法，可那是极其落后的表格法，没有脱离单筋录入的模式，本无可取之处。真正的表格法，已经把构件法结合进去，录入数据时，钢筋的形状尺寸边长已经全自动计算，无需再用手算录入。

构件法

构件法是现今最为流行的电脑计算翻样的通用方法，编程人员事先把各种构件信息和要素全部编入程序，翻样人员在应用时，几乎信手拈来。

构件法里的构件呈树状排列，有纲有目，构件分大类和小类，下面还有细目，可谓品类齐全，井然有序。所有的参数系数均隐藏在对话框内，可以随时调用，汇总结果也跟随翻样过程自动产生。

构件法最大的缺点是，绑扎装配图不能同步产生和打印，偶尔有能打印使用的，工人们也不容易看懂，配图形式过于死板教条。

图形法

图形法是接近顶尖级的翻样方法，它对翻样人员的素质很高，涉及到使用CAD建模。这种方法比构件法先进了一大步，它把所有构件连成整体，可以连续自动计算，软件自动分析节点，自动躲让配筋，翻样效率有很大提高。另外，圆形法还可以把平法数据直接标注上去，图形法上面有了平法数据，就涉及到下面要讲到的转换法。

转换法

转换法对翻样人员的要求是全方位的，需要在电脑屏幕上显示设计蓝图的结构配筋底图，来源有两个，一是自己照图纸建模，二是直接将现有文件复制到电脑中打开。如今，最新版翻样软件已经具备了如此功能，按照软件提示，小心操作，很快就能把图纸构件的配筋转化成为翻样图表。达到这一步，要比其它翻样方法提高至少3倍的工作效率。

演示法

演示法，又叫表格立面演示法，是新近研究出来的一种应用ExceI电子表格的翻样方法，它是对现有翻样软件的一种补充和实现接轨的过度形式与审核方法，本身不算做软件，而是模具或模块，是依附于Office 软件的二次扩展应用。

立面演示法，是在计算过程中画出表格与图形，选对构件之后向表格里填入数据，数据填写完毕，翻样过程即告结束，最后打印出配料表和绑扎图。立面演示的意义在于整个计算过程全在眼前展示，所有涉及到的参数系数都在面前摆好，数字繁多却有序不乱。一旦出错非常便于发现、核对和改正。

表格立面演示法的前景可谓无限美好，它能提前编制许多现成的东西，是构件法更加直接的应用。它把翻样计算过程放在其次，而把筛选过程提到一个重要的位置。

综上所述，单筋法是翻样的土壤和地基；

放样法是翻样结果的最佳保证和最后防线；表示法是二次标注填上尺寸使之细化让翻样数据切实可行；表格法是翻样的基本套路与；构件法让钢筋翻样在电脑计算上前进了一大步；图形法把翻样人员推上一个新台阶，提出了一个高标准；而转换法，使钢筋翻样出神入化，接近顶峰。此时，再回到立面演示法，让翻样重新走上捷径直通车，所有过程尽收眼底，眼前风光无限。

我们可以用单筋法打底起步，用放样法来保驾护航，用表示法一目了然，用表格法来格式化，再用构件法批量处理，用图形法跃进腾飞，用转换法实现高效神速，然后还有演示法展示汇报翻样的全过程，把它归纳到一张纸上，最终给人的惊喜是翻样原来如此简单，如此妙趣横生，引人入胜。

    文章来源：广筑BIM咨询

    一.revit创建地形

    1.通过放置点来创建地形表面

    步骤：

    1.点击“体量和场地”选项卡“地形建模”面板下的“地形表面”命令。

    2.点击通过放置点来创建地形表面（默认情况下，功能区上的“放置点”工具处于活动状态。）在绘图区域创建地形的形状，创建完成后按2次键盘上的“esc”退出形状的编辑；

    在属性栏下修改地形的材质。

    在绘图区域选择地形中的一个高程点,软件将自动切换到“边界点”，在属性栏中输入准备的高程值（建议在创建地形前将软件的单位设置为米）

    2.导入等高线数据以创建地形表面

    步骤：

    1.点击“通过导入创建”中的“指定点文件”。

    2.选择地形数据的文档（revit支持.csv与.txt两种格式）

    3.选择单位（一般为米），点击确定即可。

    最后点击“”完成即可。

    3.导入竖向平面图纸创建地形表面

    步骤：

    1.先将需要的CAD竖向图纸链接到模型中(注意不要勾选“仅当前视图”)。

    2.点击“通过导入创建”中的“选择导入实例”。

    3.点击选择链接的图纸，选择高程点以及等高线所在的图层即可。

    4.依据前面步骤中定义地形的材质，修改地形的高程即可。

    二.其他方法创建地形

    1.SkethUp快速处理地形

    2.Lumion快速处理地形

    3.基于GoogleEarth在revit中创建地形

    4.使用SiteDesigner创建地形

    5.Civil3D中创建地形

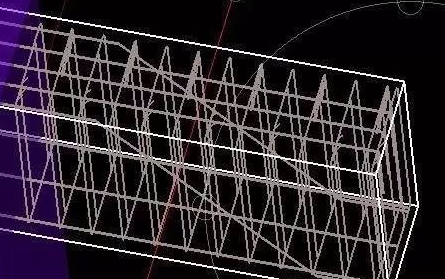

①建模过程可视化：Revit2014版把建筑、结构和水暖电等专业集合至同一款软件中，将它们的属性表达在同一模型中，不同专业之间数据的连接也十分协调，并且能够与传统的CAD等软件文件格式相互转换。

我们在用revit建模的过程中，有时会需要进行场地布置，现在我们就介绍一些场地布置的小技巧。

1、当我们所需要的场地比较复杂，但是有点文件（就是有txt文件或者csv文件记录高程点信息的文件）时，我们可以通过导入点文件快速建立场地。

a）点击体量与场地命令再点击地形表面如图一所示：

    图一

    b）再点击通过导入创建，选择指定点文件导入我们已有的点文件再点击对勾完成就可以创建地形了如图二、三所示

    图二

    图三

    2、当我们所需要的场地比较复杂，有cad的立体地形图示，我们可以通过选择导入实例创建地形，首先我们链接CAD图纸到revit中，然后和第一种方式一样，但是第二步我们选择导入实例如图四所示，点击我们导入的CAD图纸，再点击完成地形就创建好了。

    图四

    3、当我们需要的地形计较简单又没有可以直接借用的文件室我们也可以自己简单的手动创造地形，

a）首先我们点击放置点在四个角放置四个点大致调整他们的高度，点击完成。

b）然后我们点击拆分表面，按导入的CAD等高线我们拾取拆分边线，注意一个只能将一个表面一分为二，多个等高线分多次拆分。

c）然后我们点击我们拆分的表面，点击编辑表面,选择边线上的高程点调整为我们需要的高度，如图五，图六。

    图五

    图六

    d）我们发现两个地形表面连接处有一条裂缝，没有关系，我们选择另一个地形表面将边界处的高程点按第三步的方法调整成同样高度裂缝就消失了如图七所示。用同样的办法处理其他等高线这样一个简单的地形就处理好了。

    图七

    4、有时候我们需要在地形开洞，或者对地形的边界做出一个我们需要的造型，这个也是可以通过拆分表面处理的，我们将我们需要的形状通过拆表面描绘出来，然后将我们要开洞或者不需要的那部分删除就可以了，如图八。

    图八

空腹式悬链拱桥建模问题

空腹式悬链拱桥，一跨70米。横桥向五片肋，先安装拱肋，然后浇注拱波拱板。设腹拱圈，用横墙式腹孔墩连接主拱圈跟腹拱圈。

建立模型的思路：

1.将各个关键截面的坐标在 cad图里点取出来，然后导入到有限元软件里形成节点，单元。

2.按照拱肋+拱波+拱板建立截面，不考虑标号强度的差别，不考虑先后浇注的差别，因为最后三者构成主拱圈是整体承担全桥作用荷载。

3.按照图纸输入截面钢筋。

4.将横墙跟主拱圈之间的连接设置为主从约束，且释放转动。以保证主拱圈以上的荷载以竖向集中力的形式传递下来。让主拱圈以裸拱的形式承担荷载，减少弯矩的作用。

5.不建腹拱圈，把它和填料当作荷载加到横墙上。

6.施工阶段不细分，只做成桥分析，就一个施工阶段。全桥添加相等的均部荷载。

7.计算分析

备注，以上分析过程采取桥博分析，所以只取单片拱肋。

计算后得出来的结果，我很不满意。

1.拱顶的位移竟然有10几厘米，这个跟实际情况桥梁的工作状态是弯曲不符合的。

2.使用阶段验算中，裂缝的值竟然达到了1m。简直是恐怖，太奇异的结果了。

可是施工阶段的应力验算以及内力图看起来貌似都还正常。全桥偏心受压，弯矩对称，剪力反对称。

模型有以下几个地方需要斟酌的地方：

1.桥工书上说拱肋是主要承载能力构件，那么我建模截面只取拱肋截面，然后把拱波拱板当作荷载加到拱肋上可行否？然后对拱肋的几何截面特性进行一定的修正？以达到组合构件的作用，问题是这个修正应该按照什么原则，请大家赐教？

2.拱顶处，主拱圈跟桥面之间是用填料填充的，那么它们之间的连接按理说是在拱顶范围内是连续的密实的。而我确用几根无重立柱代替，这种模拟方法是欠妥，请问大家对于这种连续均匀传递分布荷载的连接有什么好的处理办法？

3.关于腹孔墩之间填料自重化做均部荷载计算的问题，我是否需要分段计算每一个横墙范围内的填料自重，而不是把所有填料自重算出来然后对于全桥做平均。我这种简化方法对计算结果会不会有大的影响？

4.关于单片肋横向分布系数值的选取问题，对于双曲拱桥而言，桥工书上说，当有横细连接时可以均匀分配横向力。那么就是说我的横向分布系数可以取0.2。不过我这个桥的横向联系并理想，那么横向联系的减弱，肯定就带来了横向分布系数的改变。我这个横向分布系数应该按什么方法去简化计算呢？还有，我的拱波板其实在横向也起了一个连接作用，这个也考虑近来的话，横向分布系数的问题是不是就更加复杂了呢？

虽然模型比较受力简单，但是模拟起来确实是有点难度。

现在的双曲拱桥问题比较多，大多需要加固。而一般我们选择加固基本都是经验模式，当然不是说经验不好，假如能用计算确定哪块薄弱需要重点加固，应该能省不少钱的。

原因：DXF文件的默认打开程序设置错误。

解决方法：将DXF文件的默认打开程序设定为AcLauncher。请将DWG换为DXF。

将DWG文件与AutoCADDWG启动程序关联：

1、在Windows资源管理器中，右键单击DWG文件，然后选择“打开方式”>“选择默认程序”。

2、在窗口中，选择“AutoCADDWG启动程序”。

3、选中“始终使用选择的程序打开这种文件”复选框。

4、单击确定。

此时图形文件应该会在AutoCAD中打开。

如果AutoCAD DWG启动程序未作为选项列出：

单击“其他程序”的向下箭头，查看该程序是否已列出。可能需要单击“浏览”按钮并从上面列出的路径中手动选择AcLauncher.exe程序文件。

如果AutoCAD DWG启动程序已与DWG文件正确关联：

要更改打开DWG文件的默认AutoCAD程序，请退出当前正在运行的任何AutoCAD产品，然后启动所需的产品。可以在桌面上为不同的AutoCAD版本创建快捷方式。将DWG文件拖放到快捷方式时，将在相应版本AutoCAD中打开此文件。

要使用快捷菜单更改文件关联，请执行以下操作：

此步骤设置在双击产品图标时自动打开哪个文件：

1、在Windows资源管理器中，右键单击DWG文件，选择属性，然后单击更改按钮。

2、从显示的列表中，选择要使用的产品和版本。

如果使用快捷菜单更改文件关联不起作用，请通过“控制面板”运行更改：

1、单击“开始”菜单，选择或搜索默认程序，或打开“控制面板”，然后查找默认程序。

2、单击“将文件类型或协议与程序关联”或“设置关联”。

3、选择.dwg。

4、从列表中，选择要使用的产品和版本。

    文章来源：广筑BIM咨询

    机电管线深化完成后，输出可以指导现场施工的BIM深化图纸是一项非常关键的工作。

    由于Revit没有专门针对国内的出图规范做优化功能，用Revit出图会遇到标注、线型、文字、二维图例表达等一系列问题，相信小伙伴们在出图的道路上都踩过不少坑。

    今天小编分享Revit出图中族的二维图例表达，希望对大家有启发或帮助。

    为此小编整理了以下三种做法：

    做法一：块与CAD嵌套（以多联机为例）

    1、导出测量尺寸与设备尺寸一致的CAD图例。

    2、新建族文件（公制常规模型或公制机械设备）。

    3、添加参照平面和参数，并关联。

    4、创建实体拉伸，对齐锁定。

    5、可以直接导入CAD或者使用CAD嵌套族。

    区别：直接导入CAD适用于图例单一的族。

    嵌套族需要再新建一个公制详图项目族，导入CAD，对齐锁定并完全分解CAD。

    6、将详图族载入我们创建的族中，放置对应的视图中，与参照平面对齐锁定关联，再载入项目即可。

    图为平面视图在精细线框模式下显示状态

    做法二：自己做族并添加图例(以截止阀为例）

    1、利用拉伸、放样等命令创建族样式，设置参数并关联参数（设置参数及关联参考做法一）。

    2、选择创建的族，修改可见性与详细程度。

    3、添加需要表达出的图例的轮廓，使用注释下符号线（符号线只可在二维视图中显示）将两侧符号线与法兰外边缘对其锁定。

    然后在属性面板中图形“可见性/图形替换”栏修改详细程度为我们所需要显示的程度，不勾选平面可见，这样平面中只会显示上一步我们创建的符号线。

    4、使用新建详图项目族创建填充区域作为阀门符号（详图项目族仅在二维视图显示）。

    5、载入截止阀放置正确位置，并设置图形详细程度，再载入项目中使用。

    图为平面视图在精细线框模式下显示状态

    图为三维视图在精细着色模式下显示状态

    做法三：可见性与详细程度的设置（以防火阀为例）

    1、利用族库下载的族。

    2、编辑族，在参照标高平面中选择线，在修改面板中点击“转换线”，并修改详细程度为我们所需要显示的程度，文字注释显示程度同样方法修改（参考做法一）。

    3、接着上一步，过滤出创建族时进行的的拉伸或其他，调整可见性及详细程度。

    4、添加细节信息，修改文字位置，载入项目即可，如果载入的族中没有文字信息，我们需要新建注释族。

    在新建的注释族中添加需要的文字信息再载入设备族中（做法与新建详图项目族相似）不可直接添加文字信息，文字不能修改可见性。

    图为平面视图在精细线框模式下显示状态

    图为三维视图在精细着色模式下显示状态

    区别：

    做法一适用于对族要求不高且族库中没有自己需要的族。

    做法二适用于族要求比较精细，族库中没有自己需要的族。厂家提供产品参数时使用。

    做法三适用于族库中有族但没有二维图例或图例与要求不一致时使用。

一、Revit软件在管线综合设计中应用的优势

1)传统二维图纸中管道只是利用点线来简单组合，仅能表达几何关系，而在Revit中管道不但具有几何特征，还包括属性和功能特征，例如管道流量、管道粗糙度等。

2)在管线综合设计中，各类管线的空间关系一目了然，可利用软件的碰撞检查功能进行检查，尤其是在与其他专业的管线碰撞问题上，能高效解决管线碰撞问题。例如，分别链接给水排水专业与电气专业模型，发现厂区给水排水管道与电气电缆沟的碰撞问题，而不再需要设计人员反复比对2个专业的二维设计图纸再通过空间想象来完成。

相关搜索：BIM软件在3D管线综合设计优势

3)参数化设计是Revit的一项重要特征，Revit中的图元都是以构件形式展现的，软件本身拥有一系列参数化定义的基本图元。例如，目前二维图纸中管道均用单线或者双线表示，修改管径时，需要手动移动线条，并手动修改文字标注，而在Revit软件中仅需输入管径，管道规格及文字标注均会联动修改。同时Revit允许用户自己创建构件，通过自定义“族(family)”来适应设计人员的需求。

二、Revit软件在管线综合设计中应用的缺陷

1)Revit软件最初主要服务于建筑专业，近年来其族库得到了很大的扩展，但是其应用于市政给水排水后，族库就显得较为匮乏，管线综合设计时常用的族(例如阀门、流量计、消火栓、雨污水检查井等)都需要用户自己创建。

2)Revit软件中拥有比较全的建筑给水排水管材，例如塑料材质的UPVC管、PE管。而污水处理厂的工艺管线多是钢管，软件自带的钢制管件(例如弯头、三通等)与现行国家标准图集并不一致。

管线综合设计中常见的族，并做到“能够参数化的尽量参数化，难以参数化的尽量标准化”，进而整理出一个基于 Revit软件的BIM族库。参数化的族无论是在污水处理厂还是其他市政项目管线综合设计时，都可以直接利用。标准族参数化后使设计方法更理性化，图纸表达更高效化、精确化、智能化，设计人员工作效率和设计正确度得到极大提高。

PART1 创建剖视图

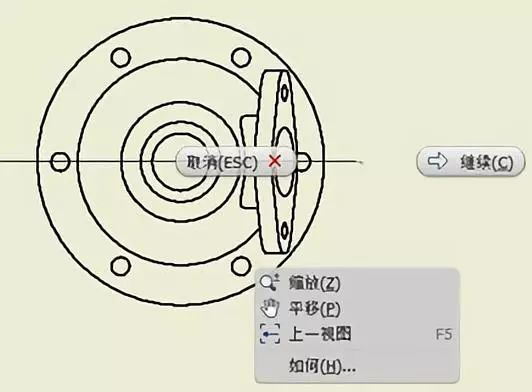

（1）单击“放置视图”选项卡“创建”面板上的“剖视”按钮，选择一个父视图，鼠标形状变为十字形，在父视图中绘制剖切线，绘制完成后单击鼠标右键，在弹出的快捷菜单中选择“继续”。

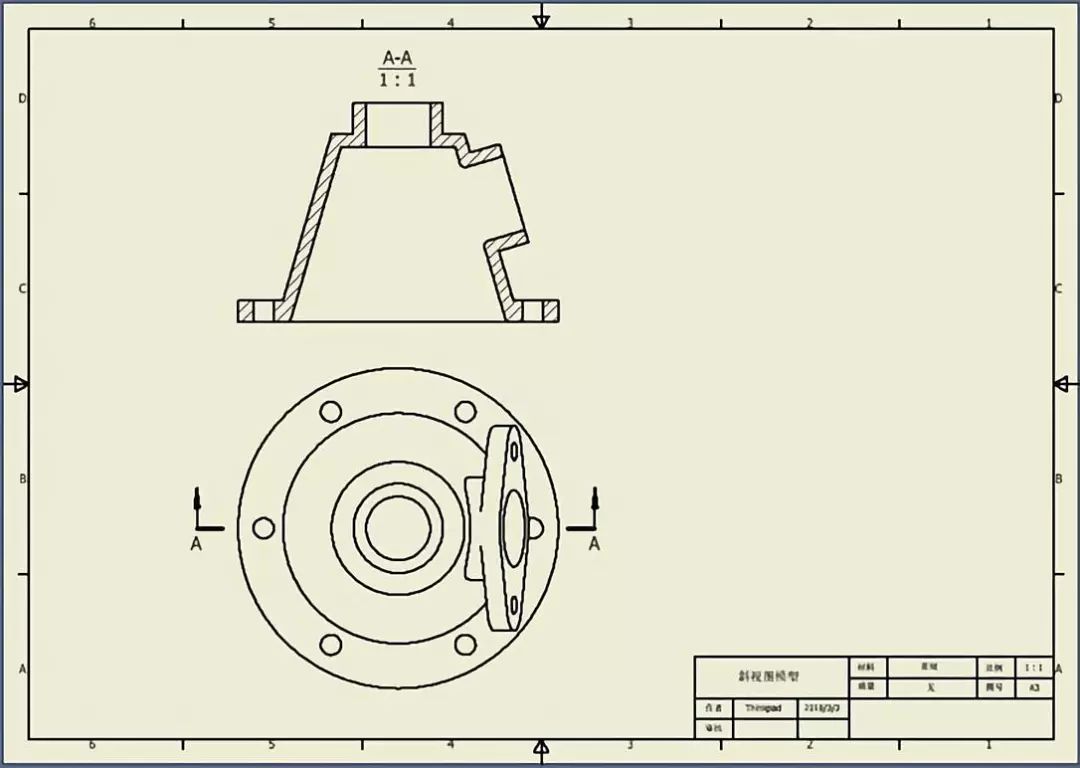

（2）单击“继续”按钮以后，图纸内出现“剖视图”对话框以及剖视图的预览，在“剖视图”对话框内设置相应参数，设置参数完成后，在图纸内移动鼠标选择创建剖视图位置，在合适位置单击鼠标左键，完成剖视图的创建。

对“剖视图”问题说明如下：

1.剖切平面一般应通过物体内部孔、槽等的对称面或轴线，且使其平行或垂直于某一投影面，以使剖切后的孔、槽的投影反映实形。

2.剖视图的父视图中的剖切线，决定了剖视图，剖切线的长度方向延展的范围决定了能够剖切的范围。

3.剖视线可修改长度，单击“剖视线”，剖视线红显后，在剖视线单击鼠标左键并移动剖视线。

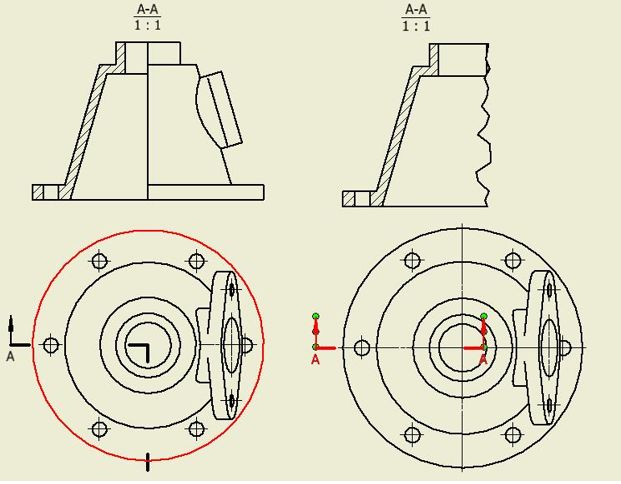

4.剖切线可以是一条直线段，也可以是多条线段。基础视图上的剖切线箭头方向会自动调整以反映剖视图相对于基础视图的位置。

对剖视图的编辑，和前面的基础视图相同，可通过右键菜单的“删除”“编辑视图”等命令进行相关操作。另外，与其他视图不同的是，可以通过拖动图纸上的剖切线与投影视图符号来对视图位置和投影方向进行更改。

对于剖视图中的一些特例需要特别注意：

1.阶梯剖视图的国标化。在《机械制图》国家标准中，剖视图标注的剖切线通常省略不画，而用剖切符号指示剖切平面的起、迄和转折位置，如果剖切线不省略，则其线型是细点画线，阶梯剖视图中也同样，且在多个剖切平面的转折处没有实线，但Inventor中对阶梯剖视图中，剖切线在剖切平面转折处显示实线，这不合乎国标，需要修改。

2.加强筋剖视图的国标化。我国国标规定，零件中的加强筋结构，如果沿其纵向剖切，则剖视图中不画剖面线，而用轮廓线将其与其他结构分开。但在Inventor中，只要是剖切平面剖到的结构，一律画出剖面线，不符合国家标准，需要对此类情况进行修改。

3.螺纹紧固件剖视图的国标化。装配图中的螺纹紧固件、轴等零件，当剖切平面通过螺杆轴线时是按不剖绘制的。

本文源自微信公众号：我爱CAD

对于导入的DWG和DXF文件，可以指定导入的几何图形的测量单位，然后定义缩放因子以满足Revit项目的适当比例。

2.注：SAT和3DM文件无法进行缩放。

3在“类型属性”对话框中，修改“导入单位”或“比例系数”。

4.如果修改了导入单位，则比例系数将自动更新。请参见导入和链接选项。

5注：如果没有对这些参数显示任何值，则必须重新加载链接或重新导入文件。
