提问网友：崔工
提问日期：2024-09-21 15:18:25
已采纳
解答网友：大家广联
钻石专家

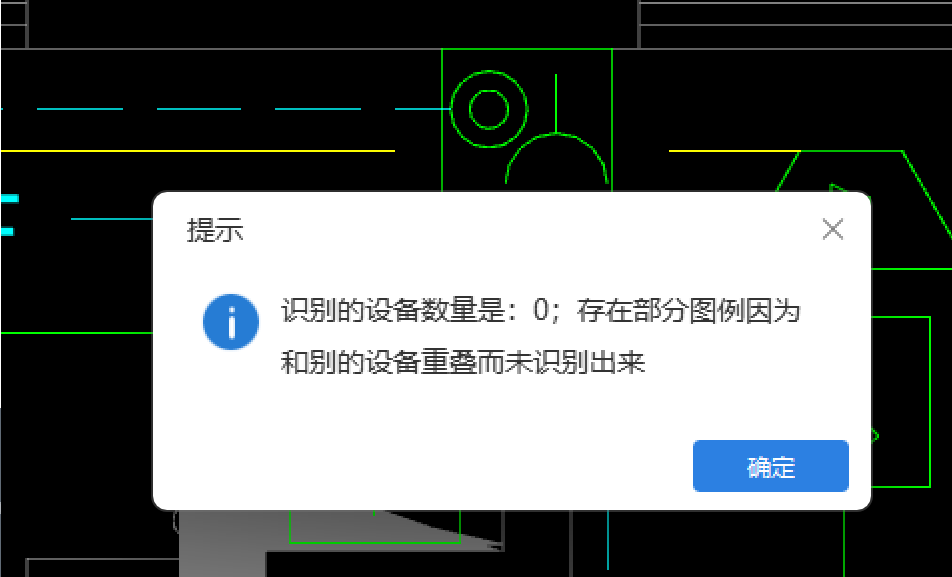

问题如图：
原因一：该图元在其他专业界面识别过了。
方法：点击视图—【图元显示】（快捷键：F12）—图元显示—将所有图元都勾选上—若专业识别错误了，将图元删除掉，然后重新识别一下。如图：
原因二：在其他分层该位置已经有图元了，所以识别不上了。如图：
方法：错开一点位置【点】画，或者用【c移动】功能，将图纸移动一点位置，然后在识别。
点击蓝色字体获取详细答案
原因三：与相邻楼层的图元标高重叠了。如图：
方法：修改图元标高，然后重新识别。
原因四：与其他单项工程的图元重叠了。
方法：建议用【c移动】功能，将单项工程的图纸移动在旁边，然后识别即可。
原因五：工程中存在识别的图例设备很大，导致与该位置的图例重叠了。
方法：点击【批量选择】（快捷键：F3）—勾选所有的图例设备—点击确定—在绘图界面会发现有很大的虚线框，将该图例删除，分解CAD块后重新识别即可。
