控制链接模型中的工作集可见性-结构示例

通过链接的模型快速发布控制工作集可见性的信息。

总的来说,我仍然不喜欢使用工作集来控制可见性,就像我以前在这里写的: 避免使用工作集来控制可见性。但是规则总是有例外,在这种情况下……这里有一些提示。

控制链接模型中的工作集可见性-结构示例插图

继续阅读以了解更多信息…

我已经看到了许多项目,其中结构具有自己的模型,并创建与已建模的建筑墙相同的墙。他们只是想显示上图所示的结构元素(没有隔热层或砖饰面)。问题是这些墙然后出现在建筑模型和MEP模型中-如以下两个图像所示(最坏的情况是,结构没有添加开口)。

在这种情况下,您可以选择两个选项来隐藏这些重复的墙…

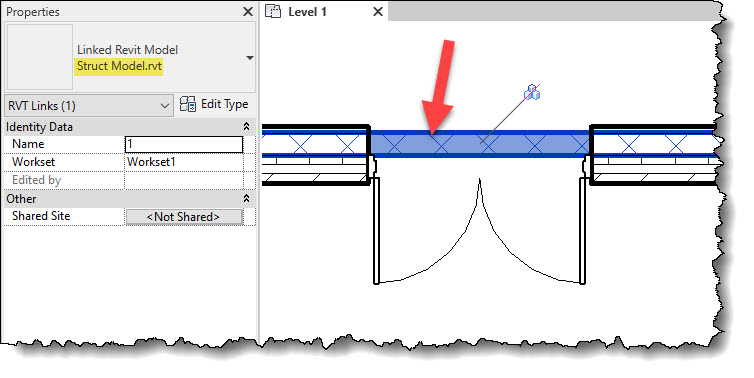

平面图示例:

控制链接模型中的工作集可见性-结构示例插图(1)

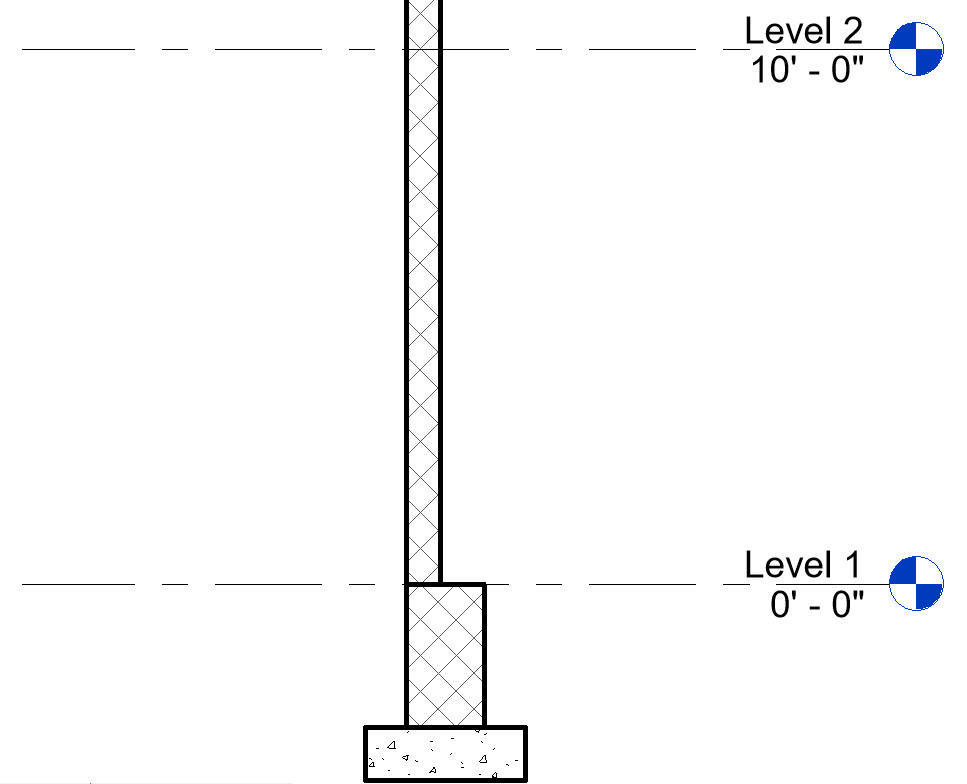

本节示例:

控制链接模型中的工作集可见性-结构示例插图(2)

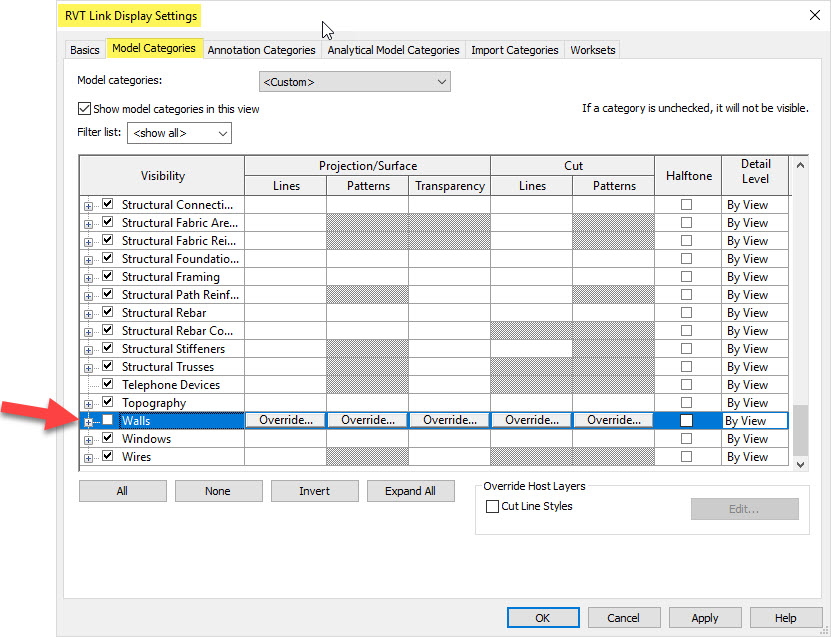

仅隐藏链接的墙类别不起作用,因为…

控制链接模型中的工作集可见性-结构示例插图(3)

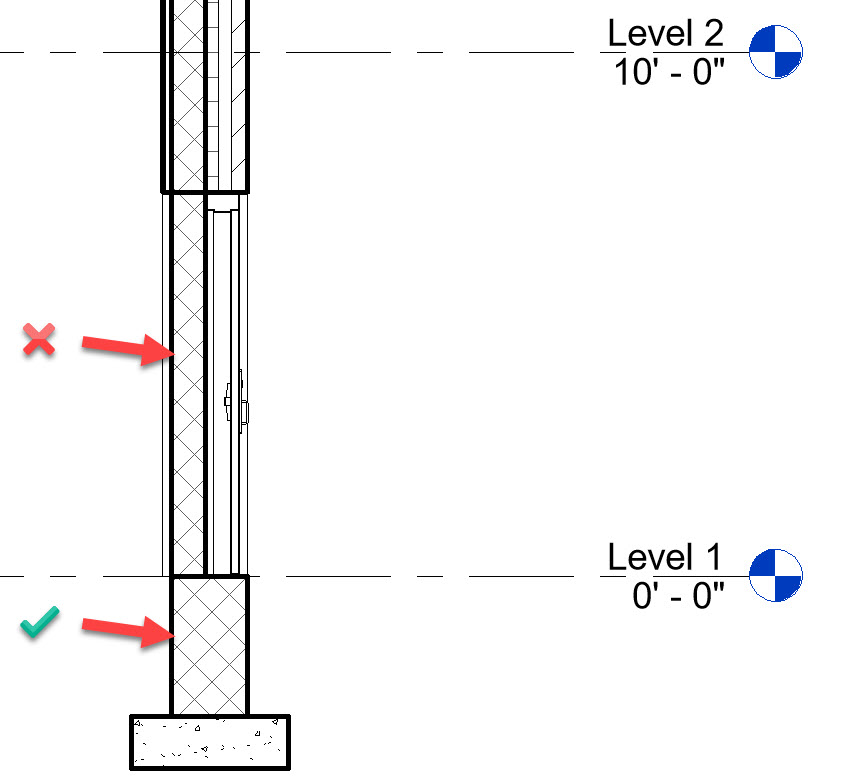

非重复的结构墙(在链接中)也消失了,就像基础墙和挡土墙一样。

控制链接模型中的工作集可见性-结构示例插图(4)

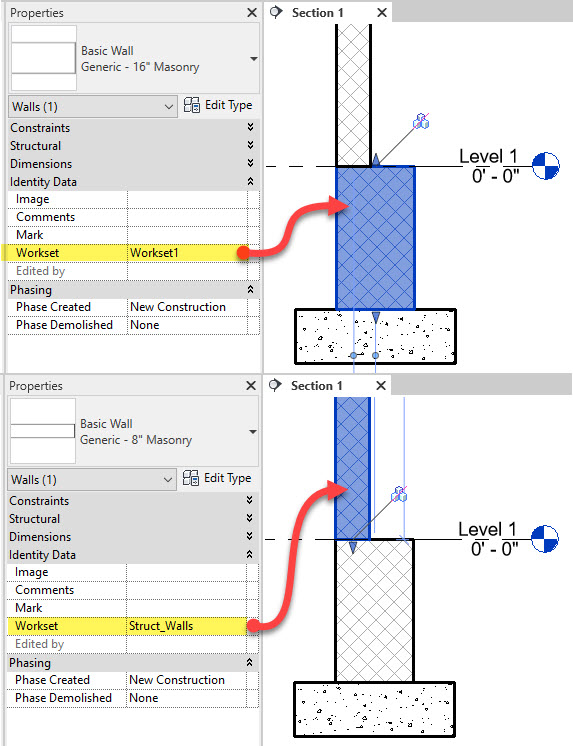

如果将重复的结构墙放置在单独的工作集中,则可以有更多选择。

控制链接模型中的工作集可见性-结构示例插图(5)

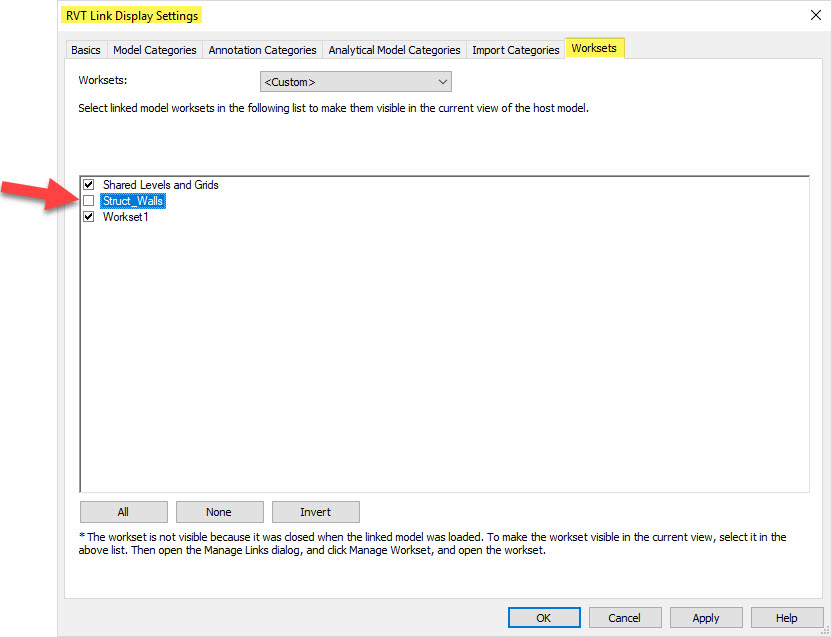

现在,在arch / MEP模型中,您可以关闭每个视图的复制墙(通过链接)。

控制链接模型中的工作集可见性-结构示例插图(6)

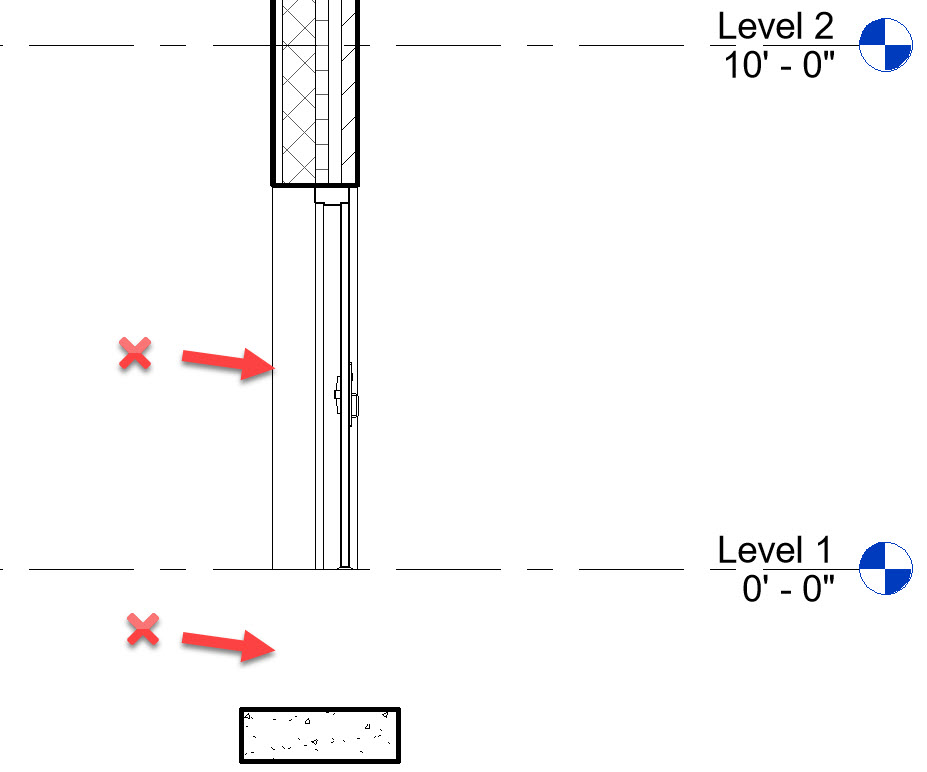

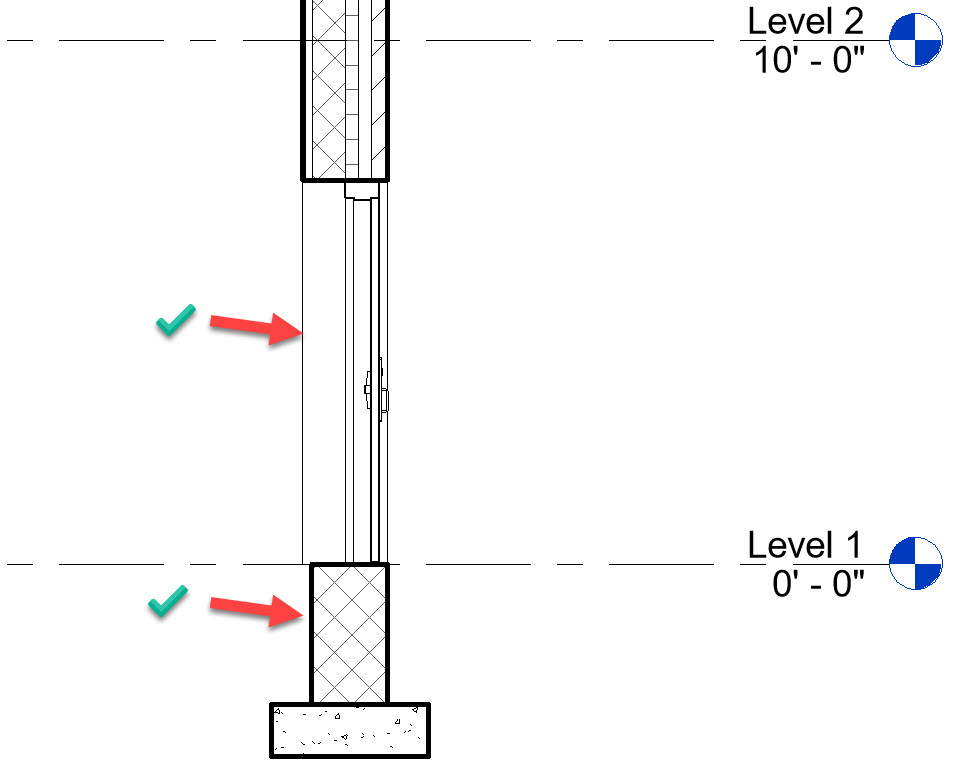

在这里看到积极的结果…

控制链接模型中的工作集可见性-结构示例插图(7)

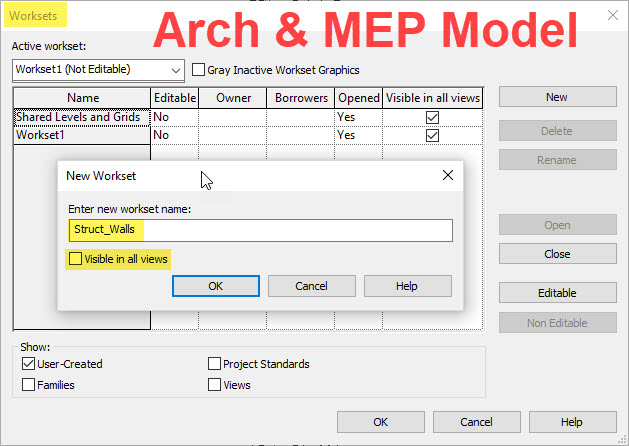

但是,要在项目范围内而不是在每个视图中关闭它们,请在模型中创建一个同名的工作集,如下所示……

控制链接模型中的工作集可见性-结构示例插图(8)

现在,具有相同名称的工作集会自动“加入”链接的工作集。在“工作集”对话框中关闭该工作集,将在所有位置(自动)将其关闭!
