解耦Revit墙层以实现垂直偏移

Revit墙组合件中的图层具有解锁功能,因此可以垂直调整其相邻图层之间的距离。
请注意下面的两个示例,其中砖块向下延伸到砖块壁架。或者,墙壁螺柱继续延伸到上方的结构,但石膏板恰好在完成的天花板上方停止。
在今天的帖子中了解所有关于此的内容。

解耦Revit墙层以实现垂直偏移插图


继续阅读以了解更多…
设置步骤非常简单…打开所需墙类型的“编辑装配”对话框,展开“预览”,然后(也请参见下图)…

  1. 将预览切换到部分
  2. 点击修改按钮
    • 请注意标题的正上方:修改垂直线(仅适用于部分预览)

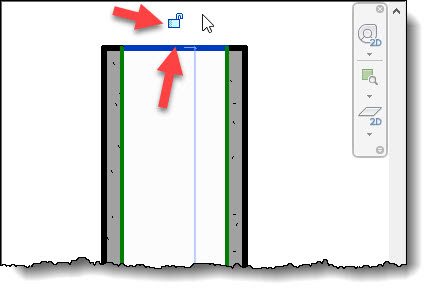

  3. 单击以选择层的边缘
  4. 单击以解锁选定的边缘
    • 确保您看到未锁定的图标,因为单击该图标很棘手
解耦Revit墙层以实现垂直偏移插图(1)


这是解锁墙顶部的图层的另一个示例。

解耦Revit墙层以实现垂直偏移插图(2)


有一些限制…

  • 多个边缘可以被解锁,但是它们必须是相邻的层
  • 顶部和底部只能解锁一组

由于“一个相邻组”的限制,我解锁了墙钉,而不是两个石膏板层。从概念上讲,最好将gyp bd层解锁,以便将墙的顶部设置为上方的结构,并将gyp bd层向下偏移。取而代之的是,由于此限制,壁厚值的顶部达到gyp bd的高度,并且柱头层向上延伸。
在下面的示例中,由于在墙壁的一侧上只有精饰gyp bd,因此gyp bd层已解锁。通知时,选择壁时,有把手以图形调整壁层的垂直位置。但是,还要注意在属性中,可以为“顶部延伸距离”和“基本延伸距离”值输入一个特定值。在解锁墙层之前,这些参数不存在。

解耦Revit墙层以实现垂直偏移插图(3)


对于外墙,在下图中,请注意正在显示CUM /混凝土块表面图案。当然,Revit不能在墙内显示墙钉,因此我们看到内墙上墙钉层的坚固墙面。

解耦Revit墙层以实现垂直偏移插图(4)
