Autodesk Insight中的上光和方向研究

上周,我使用Revit + Insight进行了快速研究,以突出pEUI对方向的敏感性,强调的是仅在建筑物的东侧安装玻璃。
我还极大地调整了Revit模型中的玻璃性能,有效地调整了Insight中的BIM设置,这确认了由于在Insight中分析测试输入的能力而无需这样做。
最后,我对三种不同的阴影建模,以了解这将如何影响结果。

Autodesk Insight中的上光和方向研究插图

继续阅读以了解更多…
以下是输入详细信息…
建筑

  • 尺寸:32’x 70’(9.75 M x 21.34 M)
    • 这些尺寸使能量分析模型(EAM)具有周长和核心热分区(根据ASHRAE 90.1,附录G,为15’)。
    • 在此处了解更多信息: 早期能量分析中的热区划
  • 面积:2240SF(208M² )

位置

  • 美国德克萨斯州圣安东尼奥
  • 气候区:2

·窗墙比(WWR):

  • 99%

·上光选择:

  • 清除 (U 1.0026,SHGC .98,VLT .90)和
  • 高性能(U 0.3648,SHGC .65,VLT .76)

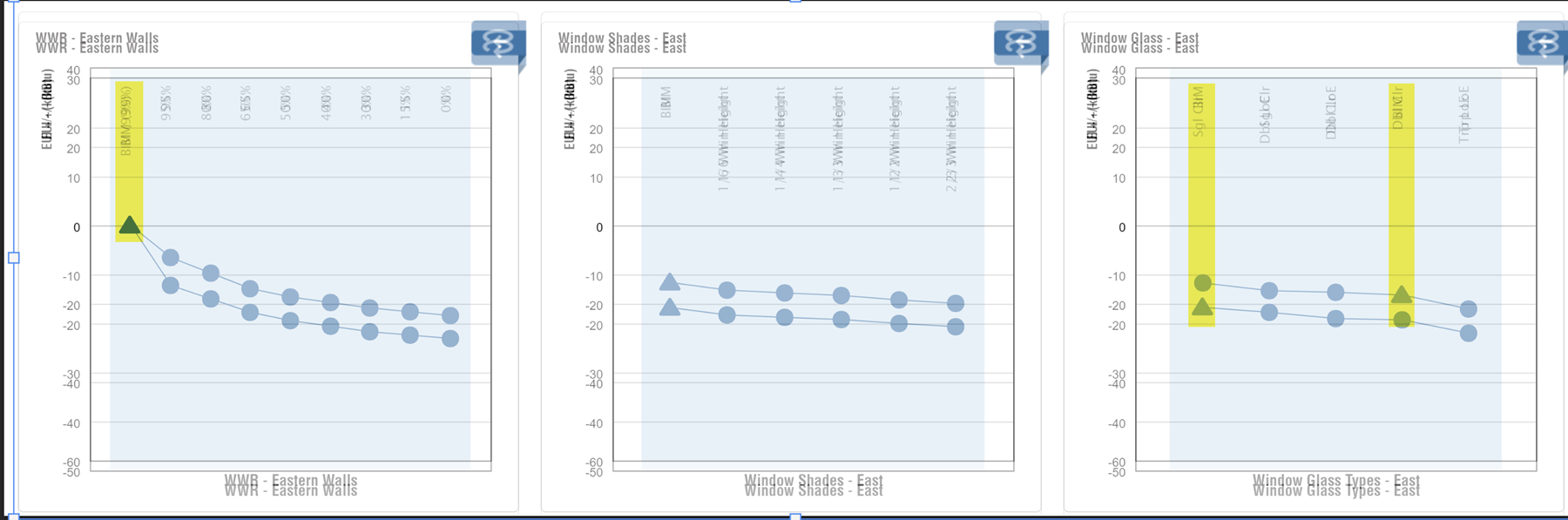

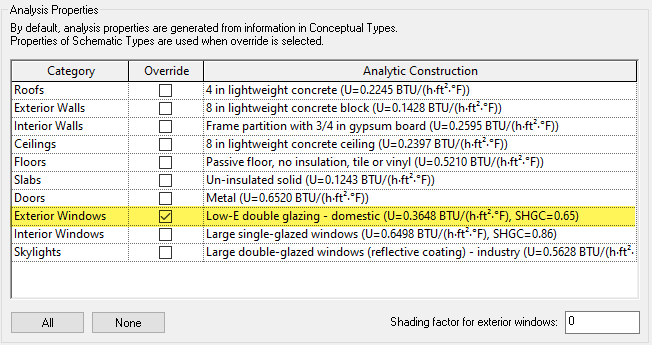

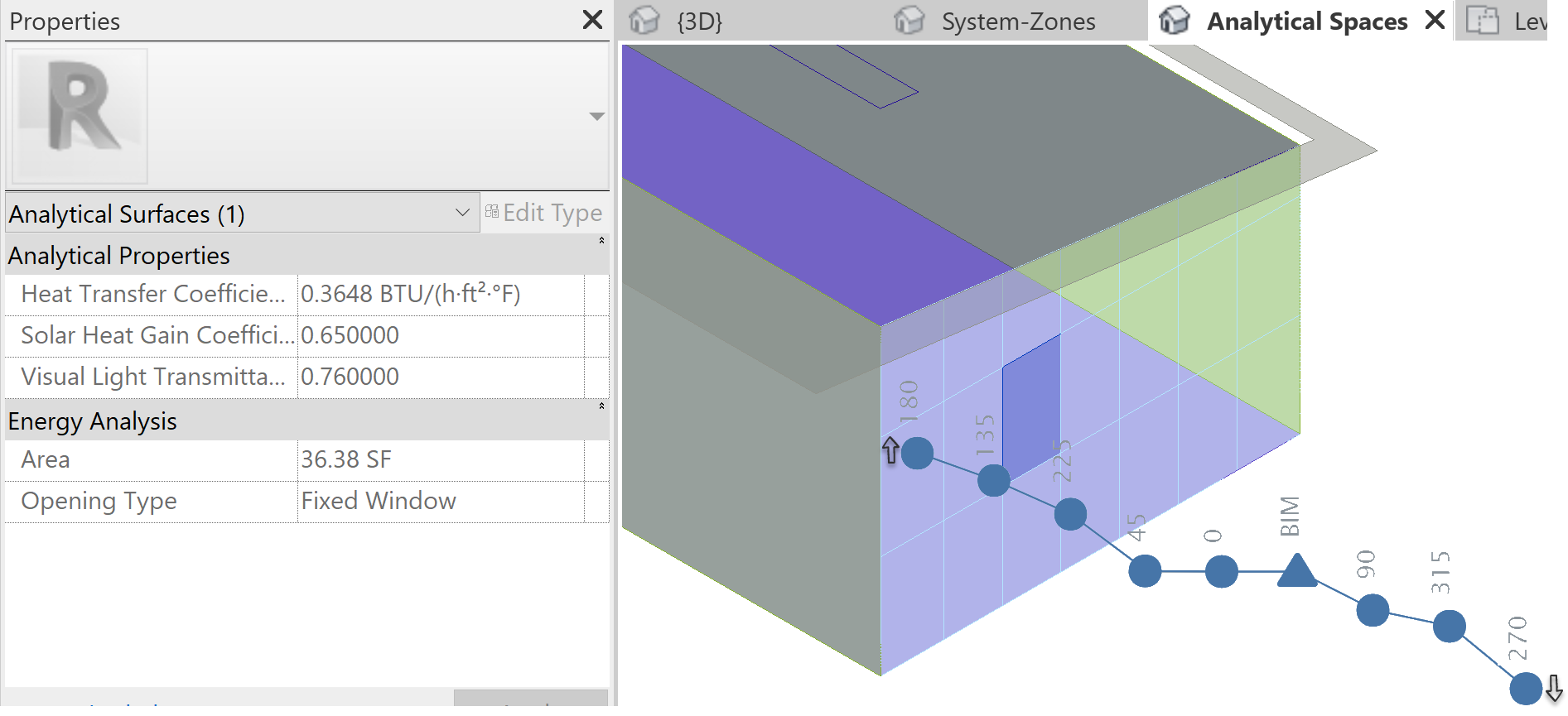

下面显示的四个Insight因子/图形是两种玻璃类型的结果(重叠)。这意味着我在Revit的“能量设置”对话框中设置玻璃类型(参见下图),该对话框会覆盖模型中的所有玻璃。像这样在Revit中专门设置某些内容时,它将成为Insight中的BIM设置

Autodesk Insight中的上光和方向研究插图(1)

以下结果显示了几件事…
首先,不需要在Revit中更改BIM设置。Insight的全部重点是能够调整每个输入的值范围,并实时查看pEUI调整,因为每个因子的所有值均已计算出来。仅供参考:请注意,由于某些原因,垂直比例发生了变化,但是很明显,图表仍然匹配。其次,方向确实有所不同。

Autodesk Insight中的上光和方向研究插图(2)

Autodesk Insight中的上光和方向研究插图(3)

方向复习

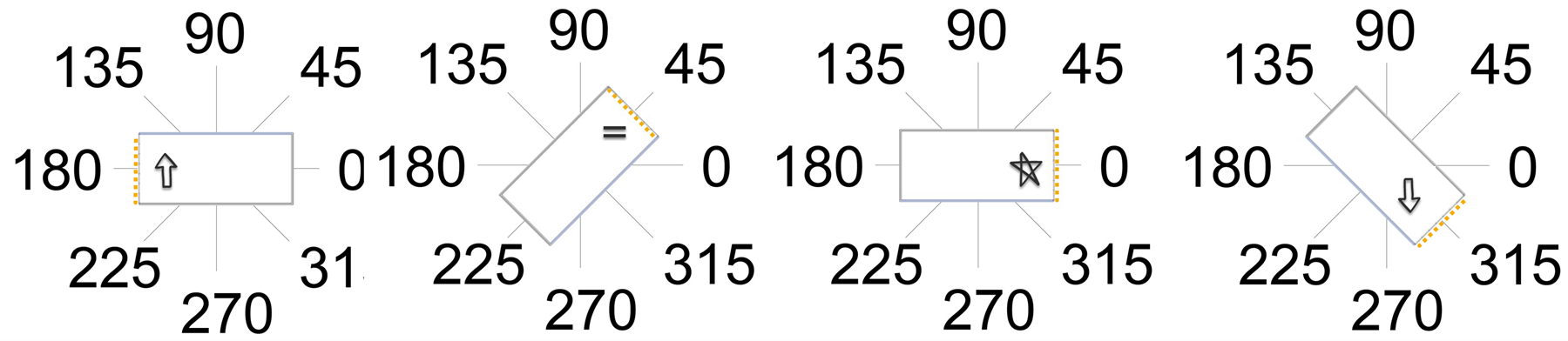

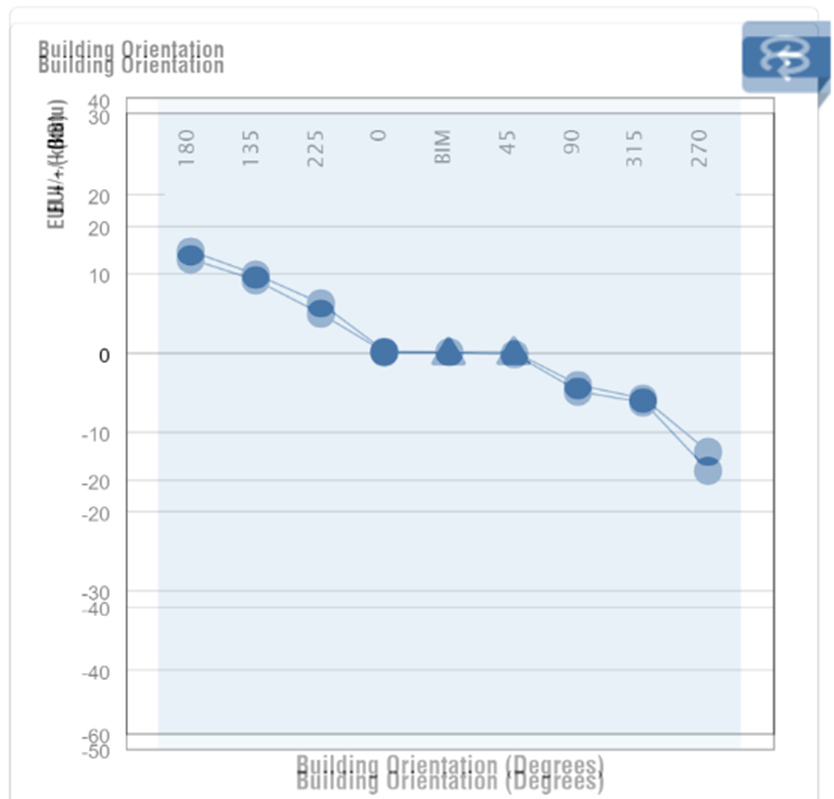

请注意,在下图中,我们可以更好地可视化上面“建筑物方向”图上描绘的各种方向。旋转180度,能源消耗会增加。尽管东部和西部的太阳负荷相似,但[德克萨斯州]的外部气温在早晨(东部)凉爽,在晚上(西部)凉快得多,而后者则需要更多的能量来冷却。

Autodesk Insight中的上光和方向研究插图(4)

通常,建筑物方向图是平坦的。这是由于通常在建筑物的每一侧都有相似数量的玻璃(WWR)。

遮阳帘
给定基于模型的分析方法,有可能“物理地”对遮阳帘进行建模并使Insight包含在计算中;Insight不仅会占用墙壁,地面等,然后将它们插入表格/公式中。

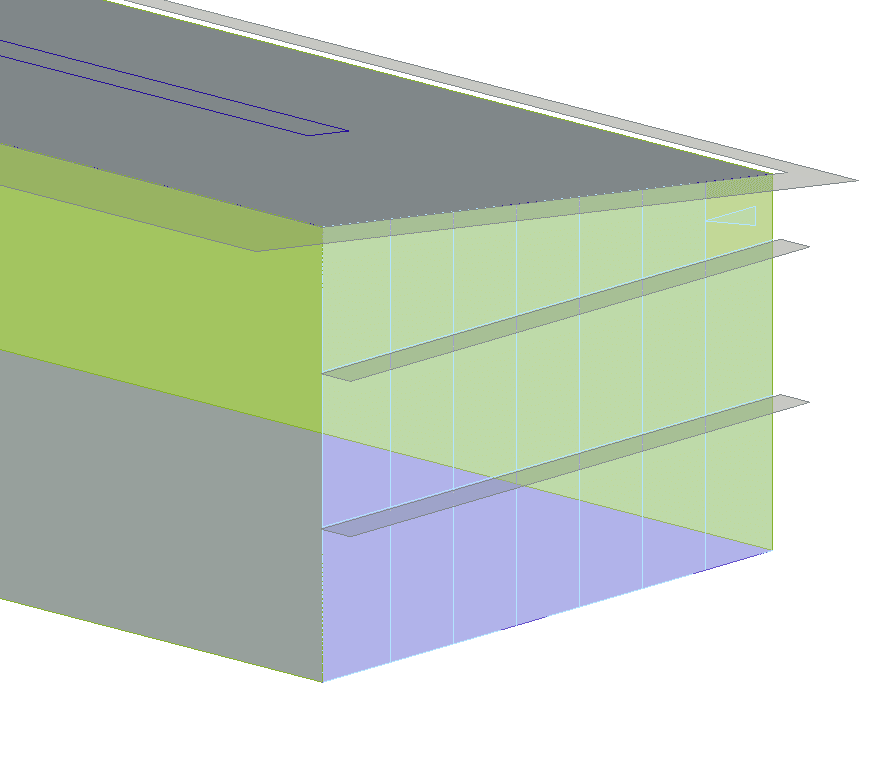

在这种情况下,我只是在正确的位置为两个地板元素建模。由于地板不在封闭的空间内,因此它们会自动成为 EAM中的分析 阴影表面。仅供参考:重新设定Revit类别时请谨慎。

Autodesk Insight中的上光和方向研究插图(5)

结果

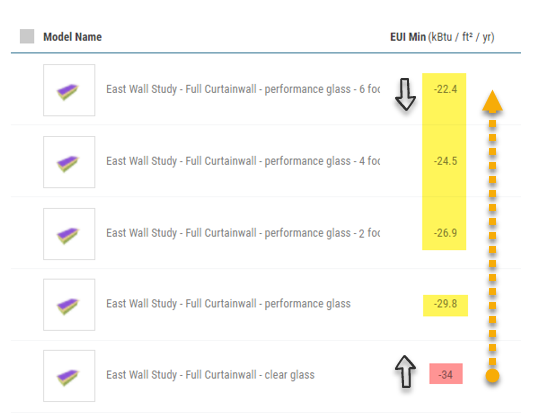

在回顾中,我们看到透明玻璃的性能不好,具有高性能玻璃的大型6’(1.83 M)遮阳帘的pEUI潜力最低。

Autodesk Insight中的上光和方向研究插图(6)

https://bimchapters.blogspot.com/2020/10/glazing-and-orientation-study-in.html
