答疑：钢结构预埋件节点计算

提问网友：Dawm-Winery
提问日期：2025-12-03 09:17:20

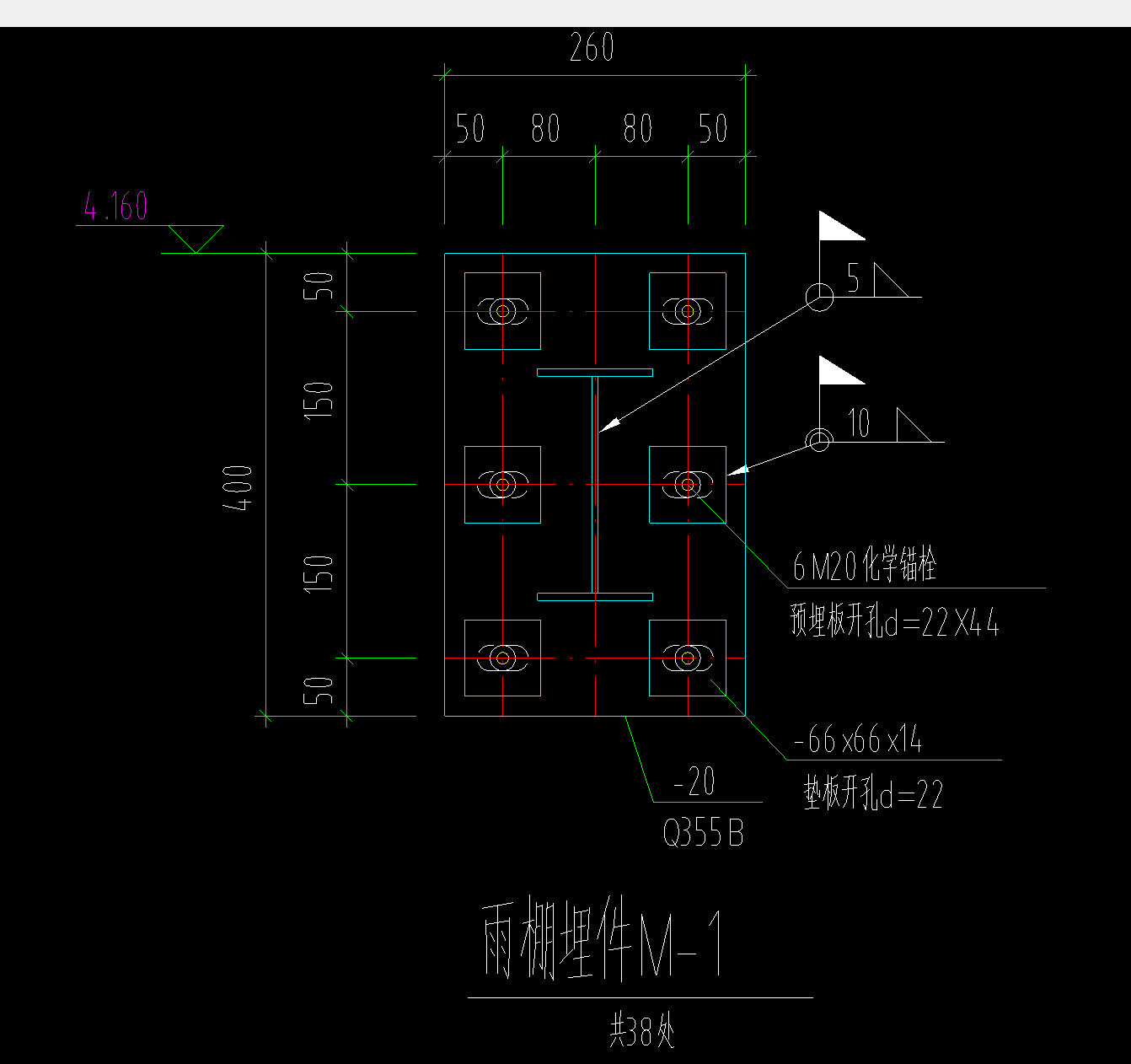

请问图中的两个5和10的旗子是什么意思啊，是说厚度么？预埋件有10*38个垫板（66*66*14厚），6*2*38个锚栓（M20），2*38个工字钢（5厚），38个Q355B的钢板（20厚），是这个意思么

---

解答网友：大家广联

钻石专家

是现场焊接的符号，数字是焊高，只计算工程量，不用考虑

垫板6块   长66*宽66*14厚

6根直径20的锚栓
