答疑：电梯井道钢筋

提问网友：lb
提问日期：2025-12-07 15:32:18

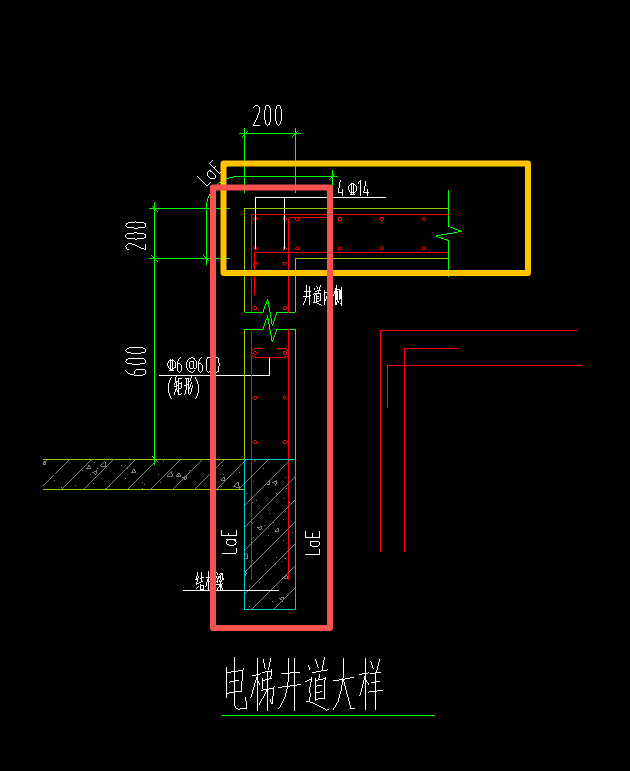

各位老师，从电梯井道大样图来看，红色框的部分可以用什么绘制，如果用剪力墙，水平钢筋和垂直钢筋该怎样定义呢；其次，黄色框的部分是指电梯顶板吗，从大样图看是200，但是平面图是150，该以哪个为准呢？

---

解答网友：钢筋撑起半边天

钻石专家

图一是顶板的配筋信息

图二是剪力墙顶加强筋的做法，用暗梁处理

解答网友：欢乐心中飞雪

钻石专家

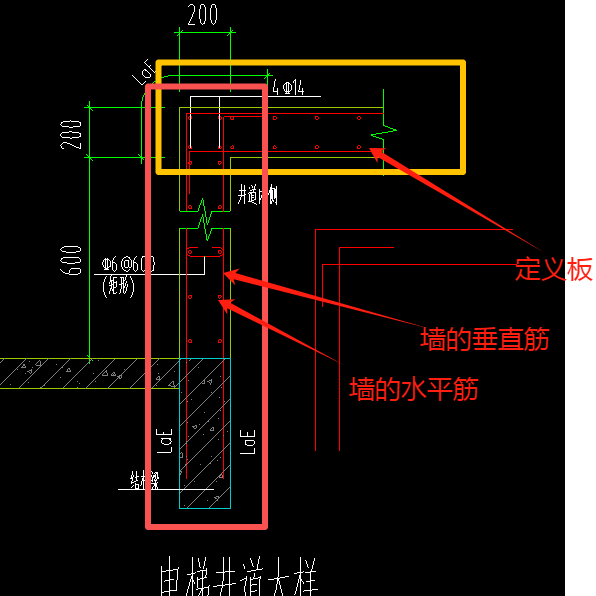

可以用剪力墙或者栏板布置

板厚应该是150

解答网友：xagcc

钻石专家

水平筋、垂直筋都是（2）C10@150

解答网友：七月

白银专家

定义板
