提问网友：换衣服
提问日期：2025-09-05 09:42:42
解答网友：陈工
钻石专家
改用框架梁定义布置就可以设置支座了。
解答网友：和光同尘
专家
是的，悬挑梁也是用量布置，只是梁跨带个A
解答网友：海外仙山
白银专家
问设计，按什么梁。
可以按框架梁算处理。
解答网友：大家广联
钻石专家
解答网友：一根筋造价师
专家
您好！根据您提供的图片和问题，我来为您进行详细解答。
核心结论
-
LLK一端悬挑的支座应布置在剪力墙或柱上。
-
不应按框架梁（KL）来布置LLK，而应严格按照连梁（LL）的构造要求进行设计。
- 详细分析与解释1. 从您的图片中获取的关键信息

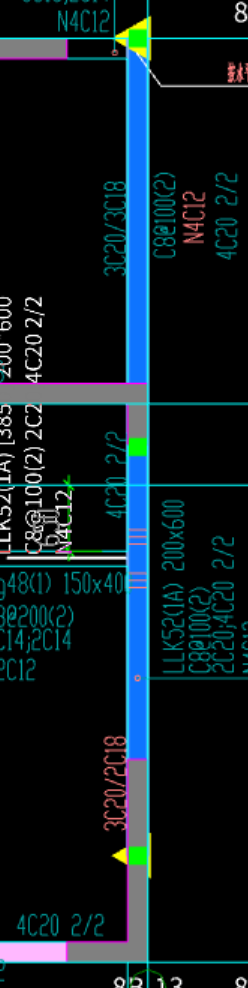

您图片中的梁标注为 “LLK5(2A) 200×600”，这提供了最直接的答案：
-
LLK： 代表“连梁（跨高比不小于5）”。这意味着它虽然看起来像梁，但其本质是连接两片剪力墙的“连梁”，其受力特性和构造要求与框架梁（KL）有显著区别。
-
(2A)： 这是梁跨数的标注方式。其中的 “A” 代表一端有悬挑。所以 “(2A)” 表示这是一根2跨的梁，并且一端带悬挑。这直接回答了您关于“一端悬挑”的疑问。
- 2. LLK（连梁）的支座布置原则
-
支座必须是剪力墙或框架柱： LLK是剪力墙的组成部分，其根本作用是连接墙肢，协同工作共同抵抗水平力（如风荷载、地震作用）。因此，LLK的两端必须支承在剪力墙或边框柱上。悬挑端作为梁的延伸，其根部也必须锚固在墙或柱内，悬挑端本身不能作为其他构件的支座。
-
与框架梁（KL）的区别： 框架梁是框架结构中的主要水平构件，主要承受竖向荷载，其支座是框架柱。虽然LLK和KL在外形上相似，但它们的受力原理、钢筋锚固要求、箍筋加密要求等都不同。绝对不能简单地套用框架梁的做法来布置LLK。
- 3. 结合您图片的具体分析

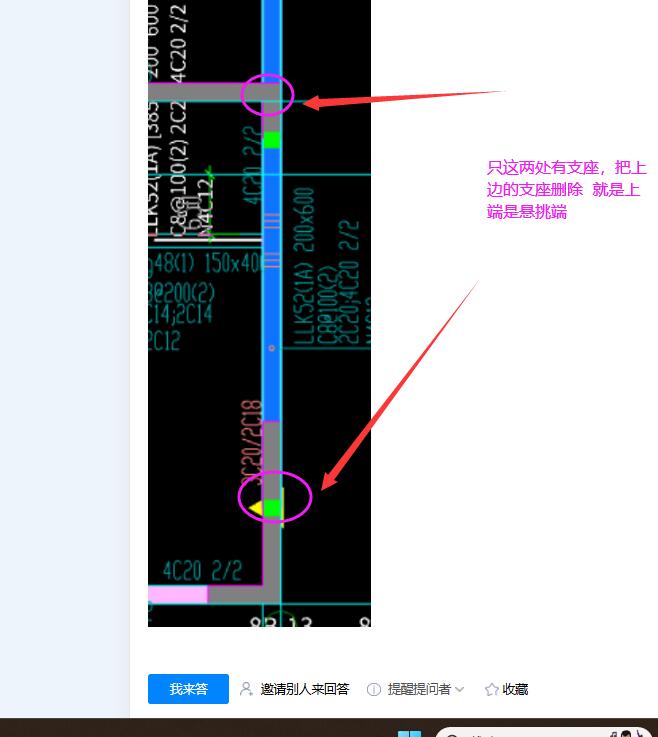

图中那根蓝色的主梁就是LLK5(2A)。您可以看到：
-
在梁的下方，有一根灰色的次梁与之相交。
-
关键点： 灰色次梁是支承在蓝色的LLK上的，而不是LLK支承在次梁上。图中LLK上的黄色三角形箭头标注的是LLK自身的支座（即它所依附的剪力墙的位置），而不是次梁给它的支撑。
-
对于悬挑端： 您问的悬挑端，其根部必须由剪力墙或柱提供坚固的支座。悬挑部分自身是自由的，不能支承其他重要的竖向构件。
- 4. 钢筋构造的佐证
您图片中的钢筋信息也印证了这一点：
-
“3C20/3C18”： 这是梁上部/下部的贯通纵筋，是连梁的典型配筋形式。
-
“N4C12”： 这代表梁两侧的抗扭钢筋。LLK因为两端与墙体刚接，在工作中会受到较大的扭矩，因此需要配置抗扭纵筋和箍筋。这是LLK与KL的一个显著构造区别（KL通常不配置抗扭钢筋，除非计算需要）。
- 总结与建议
-
明确构件类型： 首先确认是LLK（连梁）而不是KL（框架梁）。
-
支座定位： 将LLK一端悬挑的根部锚固入剪力墙或边框柱中，这是它唯一的、必须的支座。
-
遵循规范： 严格遵循《混凝土结构设计规范》（GB 50010）和《建筑抗震设计规范》（GB 50011）中关于连梁的构造规定进行设计，包括纵筋锚固长度、箍筋加密范围等。
-
咨询设计： 如果您是施工方，对图纸有疑问，最稳妥的方式是联系设计单位（结构工程师）进行确认，他们会提供最终的官方解释和可能需要的变更说明。
总而言之，LLK的悬挑端支座必须为墙或柱，且必须按连梁的规范要求布置，绝不能按框架梁处理。
