提问网友：小牛马
提问日期：2025-09-05 09:43:00
已采纳
解答网友：河畔晨光
黄金专家

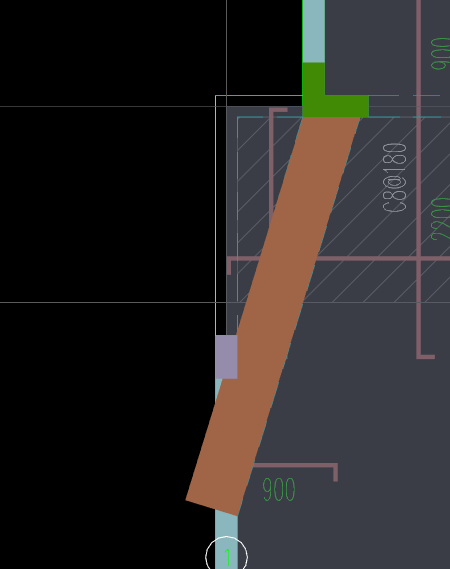

下侧画到与墙中心线相交，多出的不用理会，软件自动处理。
解答网友：GXZ
钻石专家
按中轴线位置划线布置
解答网友：一根筋造价师
专家
您好！您提到的这个“左下多出来的一个角”是结构设计中一个非常常见的处理方式，这通常不是一个需要被“处理掉”的错误，而是一个有意为之的结构设计细节。

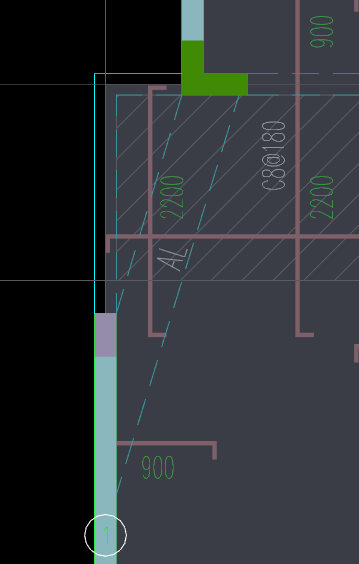

根据您提供的图片信息，这个“角”很可能是以下两种情况之一：
可能性一：结构构件（如挑耳、小牛腿或附加的梁）
这是最常见的情况。这个多出来的直角部分很可能是一个结构挑耳或小牛腿。
-
作用：
-
支撑作用：这个凸出的部分很可能用于支撑其他构件，比如另一根梁、一块预制板、幕墙龙骨或设备基座等。它为这些构件提供了一个坚实的“支座”。
-
增强节点：在梁的转折或交接处，局部加大截面可以增强节点的强度和刚度，使力的传递更加顺畅，避免应力集中。
-
如何处理：
-
看标注：您需要检查这个区域附近是否有单独的标注或引注。可能会有一个详细的节点大样图（例如标注为“详图①”或“节点A”）。
-
看钢筋：这个挑耳部分的配筋通常会从主暗梁（AL）的钢筋延伸出来或另外附加，形成闭合箍筋，确保其与主梁整体工作。
-
结论：您不需要自行处理它。施工时应严格按照图纸标注的尺寸和配筋信息（如图中的C8@180）进行钢筋绑扎和混凝土浇筑。它的存在是结构功能的需要。
- 可能性二：暗梁（AL）本身的截面变化
在某些情况下，这也可能是暗梁本身在此处的一个局部加宽或加腋。
-
作用：
-
为了承受该位置较大的剪力或弯矩，设计师会临时将梁的截面尺寸加大，形成“加腋梁”。您图中粉红色实线代表梁的轮廓，这个“角”可能就是轮廓线的一部分。
-
如何处理：
-
同样需要查阅图纸的标注或说明。梁的截面尺寸可能在集中标注或原位标注中有说明，例如“300×500/600”可能表示梁宽300mm，梁高在大部分区域是500mm，但在加腋处变为600mm。
-
结论：这也是一个设计意图，需要按图施工。
- 给您的核心建议：
-
不要自行修改或删除：在CAD中或施工时，切勿认为这是多余而将其删除。在结构图纸中，每一根线条通常都代表特定的结构意义。
-
查阅相关图纸：
-
首先：在整张图纸的图框说明或结构设计总说明里，查找有无关于此类节点的通用做法说明。
-
其次：仔细浏览这张图纸和与之相关的其他图纸（如梁平法施工图、节点详图等），寻找对这个“角”的详细标注或索引符号。它很可能链接到另一张更详细的放大图。
-
咨询设计单位：如果通过以上方法仍然无法确定该部件的具体信息和作用，最稳妥、最正确的做法就是联系出具这份图纸的设计师或设计院进行确认。这是避免施工错误的最佳途径。
总结：
您图片中左下角多出的部分，极大概率是一个有结构功能的挑耳或加腋，是设计的一部分。您的下一步关键动作是在图纸上找到它的标注或索引，并遵循该详图的指示进行施工或建模。如有疑问，务必咨询设计方。
