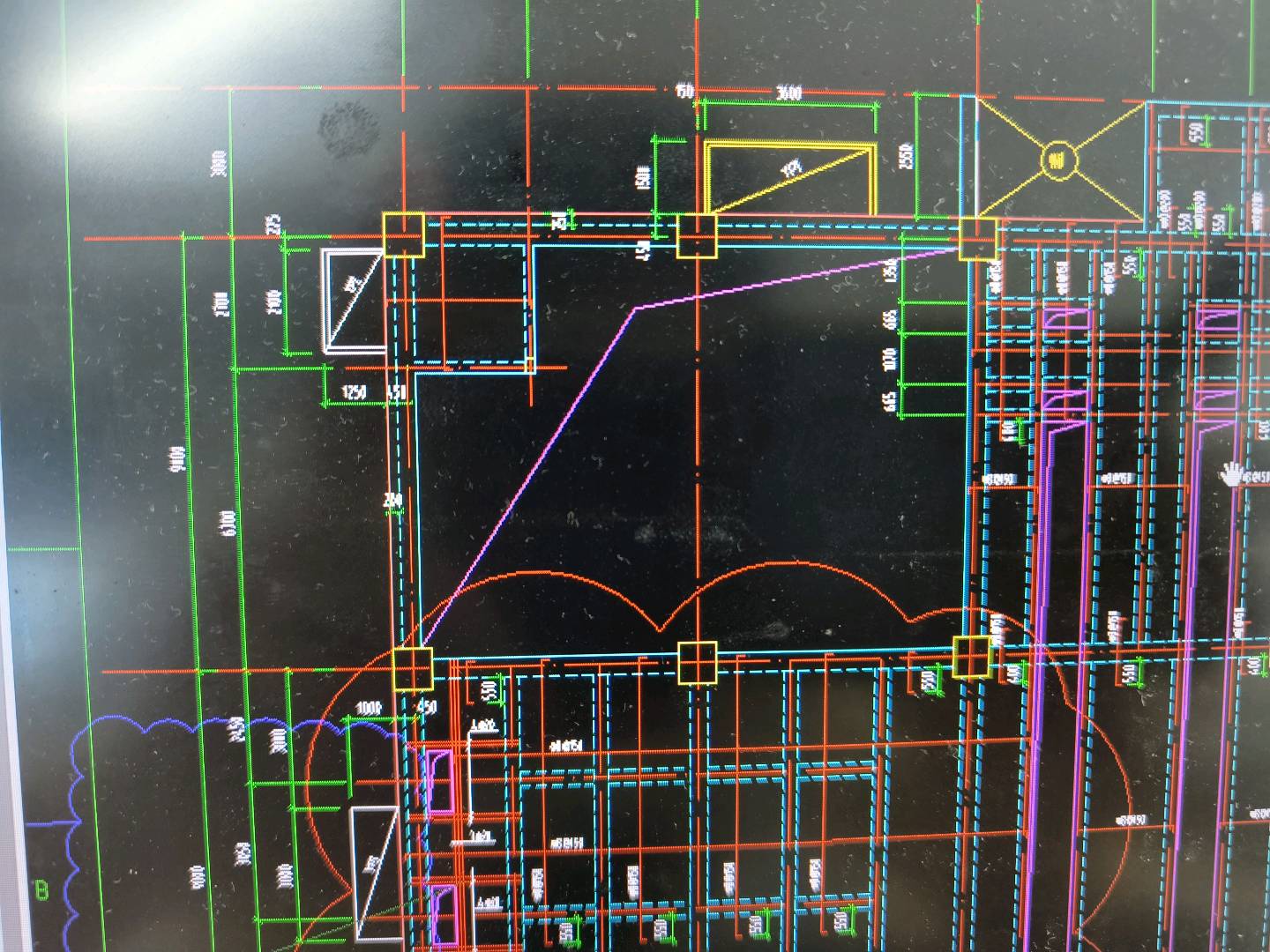

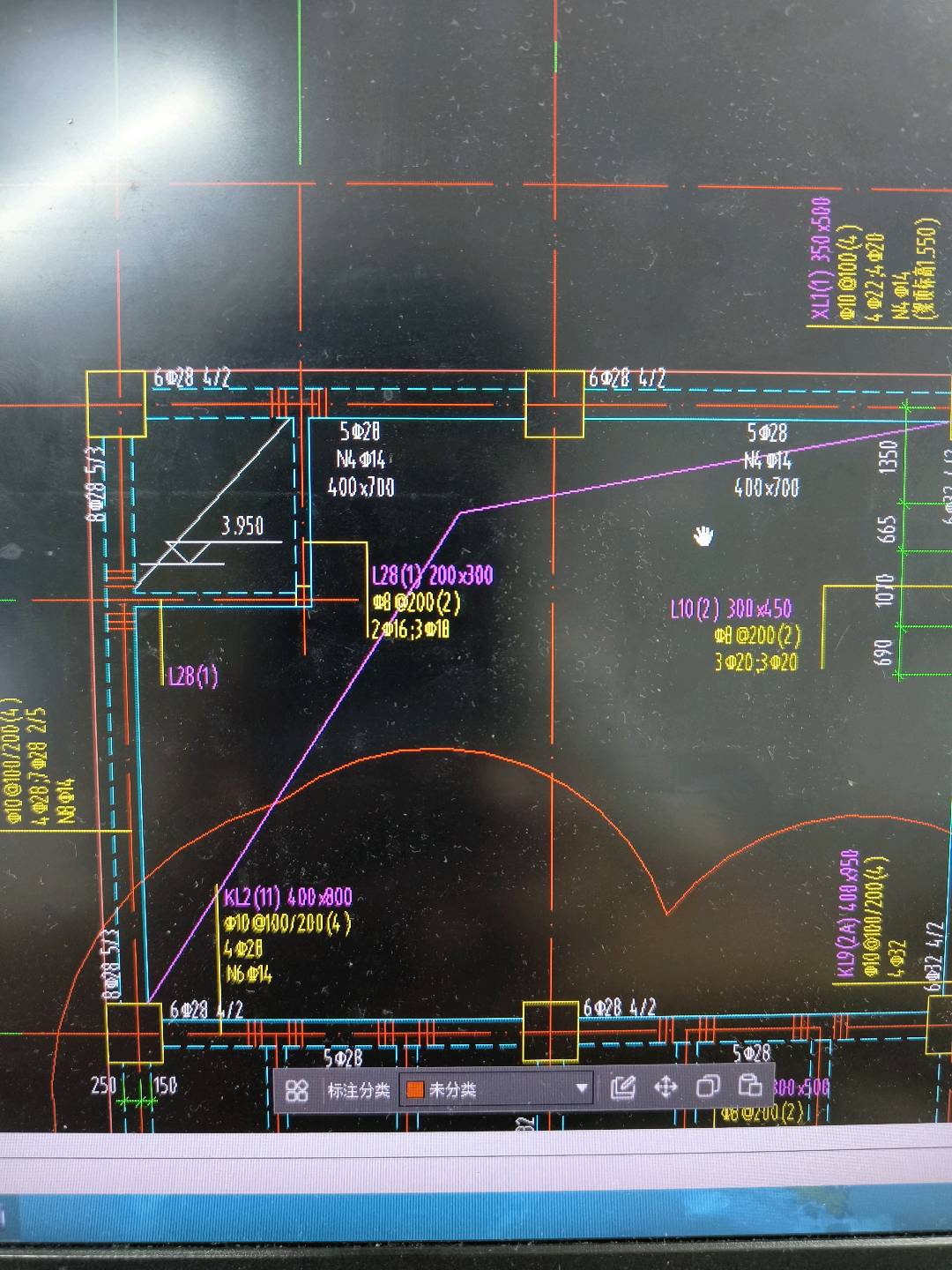

答疑：新人，看不懂这个图纸，为什么左上角那个斜线有个标高，这两天紫色的斜线是什么

提问网友：AAA建材批发王哥
提问日期：2025-08-27 10:13:50

2025-08-27 10:14:32 补充

两条

2025-08-27 10:15:48 补充

板结构图

---

解答网友：石姐

铂金专家

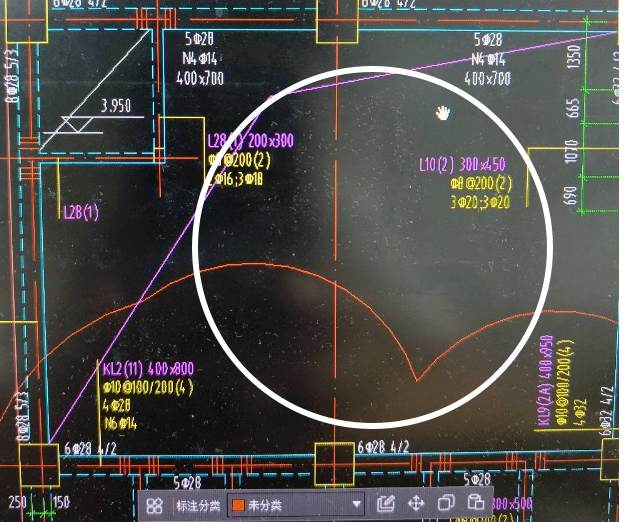

此范围是空的

没有板

看一下板结构图

解答网友：海外仙山

黄金专家

左上不是斜线的标高，斜线是这有板，板的标高。

紫色斜线是其它地方都是空的，没有板，是洞口，梁围成洞口
