答疑：请问照明配线根数图中标的没错吧？

提问网友：混凝土
提问日期：2025-08-27 10:24:13

---

解答网友：海外仙山

黄金专家

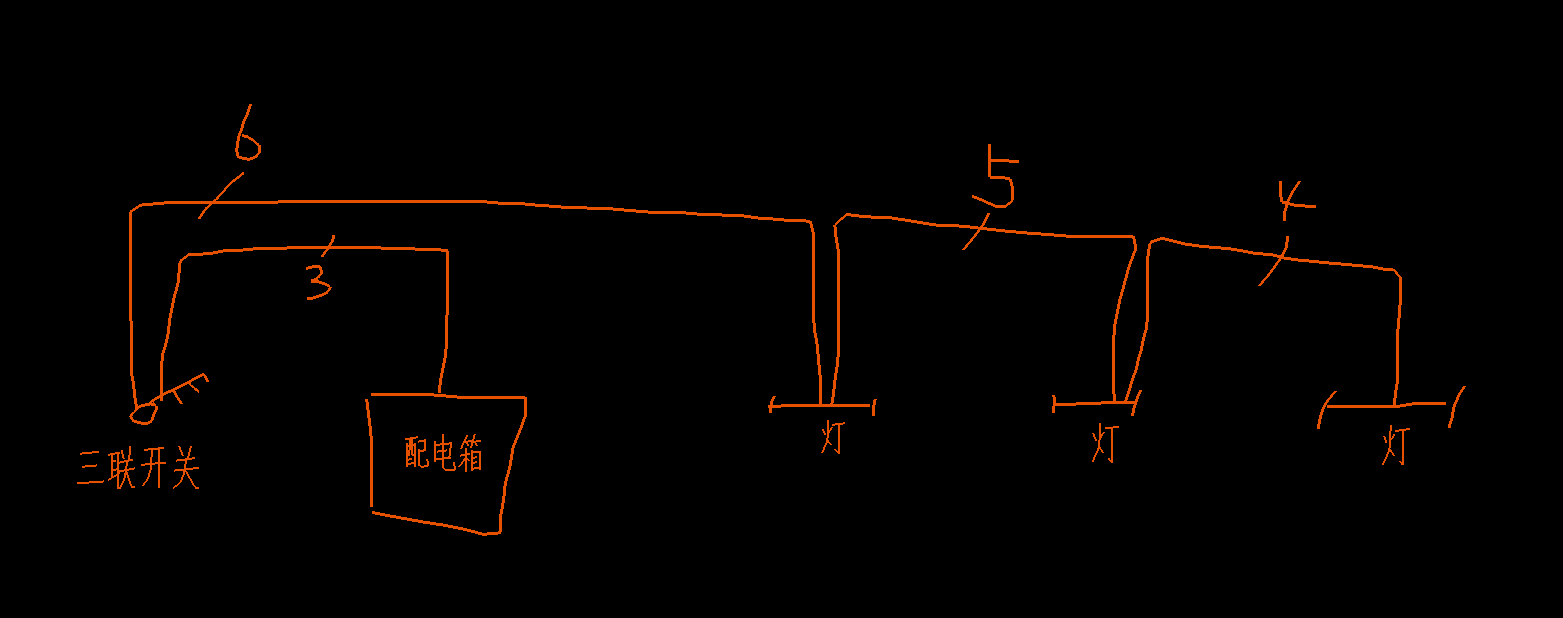

不对，没有系统图，按系统图为3线来说。

箱到开关是1根，其余2根直接到灯去。

开关出是3根，则出开关是4根线。

然后到灯，加上上述2根到灯的是5根了。

接下来就是4、3根了

解答网友：天下为攻

专家

配电箱出线应该先接灯是三根，灯到另一个灯是4根后面的都是四根，由灯到开关也是4根

解答网友：kion、

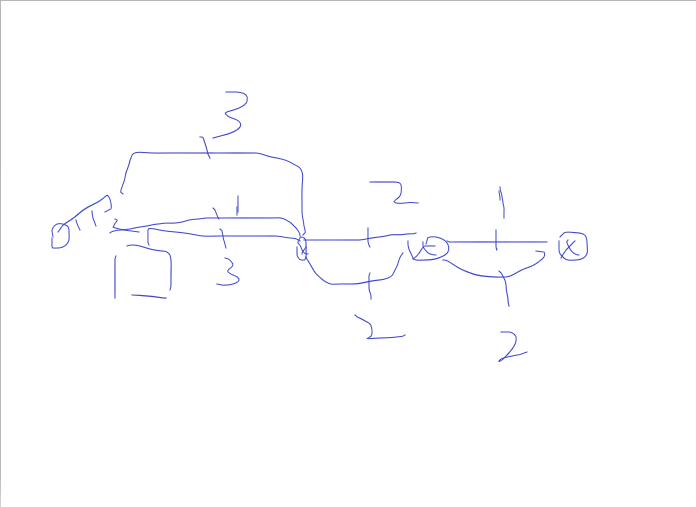

如图
