提问网友：诗酒
提问日期：2025-08-26 11:05:26
解答网友：一根筋造价师
根据三张图纸的内容，以下是关于 b-b节点 及 钢梁计算起始点 的分析：
1. b-b不规则节点是什么？
-

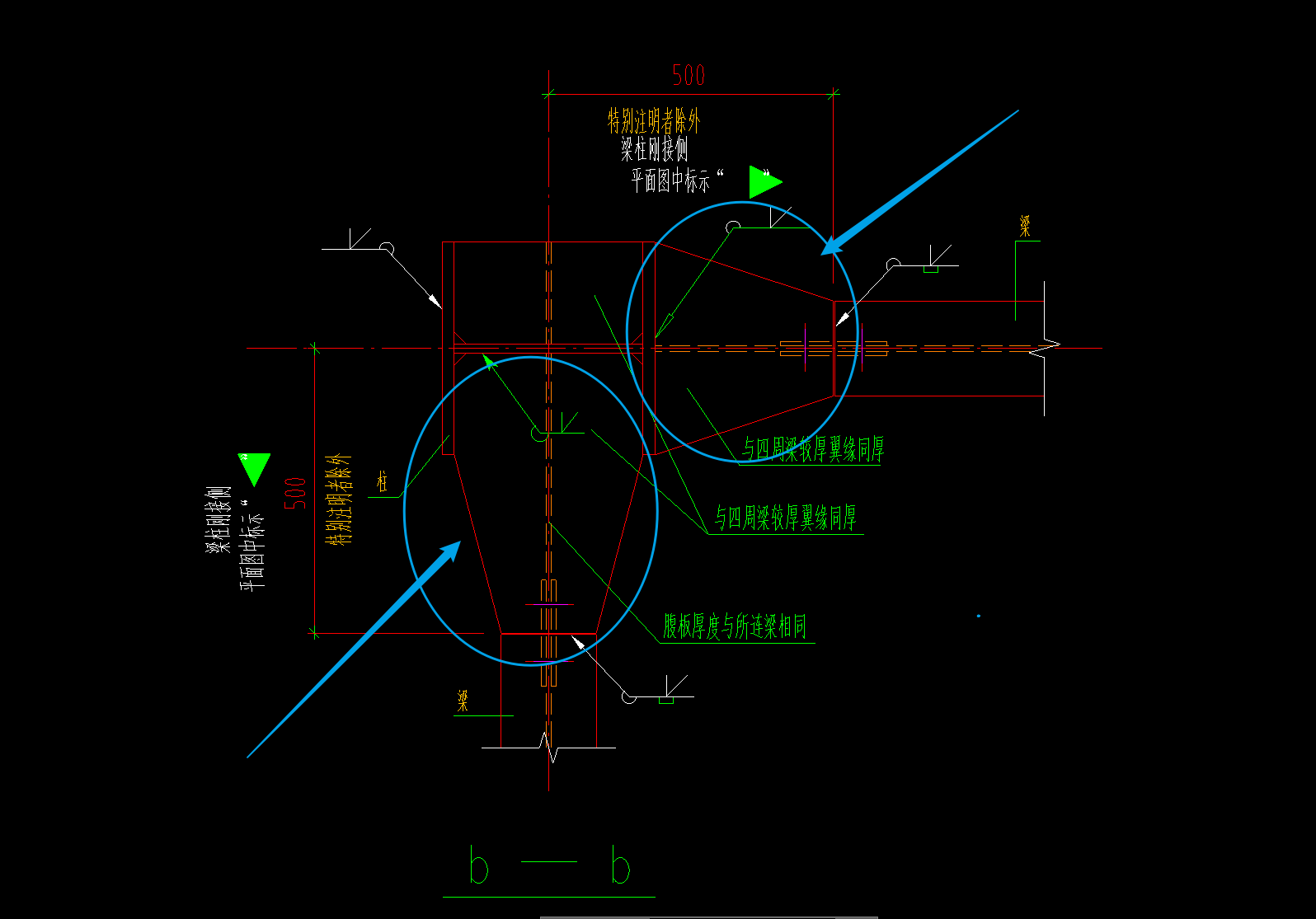

定义：b-b节点是 梁柱刚接节点的剖面构造（见第2张图），属于 非对称加劲肋节点。
-
结构特征：
-
加劲肋设计：节点区通过 局部加厚翼缘和腹板（标注“同周边最大梁翼缘厚”“腹板厚度与所连梁相同”）增强刚度。
-
非对称性：第2张图显示节点两侧构造不同（如尺寸标注“500”的位置偏移），需适应梁高差（第1张图“节点处梁高差500”）。
-
连接方式：采用 栓焊混合连接（剖切符号X-1/Y-1暗示螺栓布置，焊接要求见“同腹板厚”）。
-

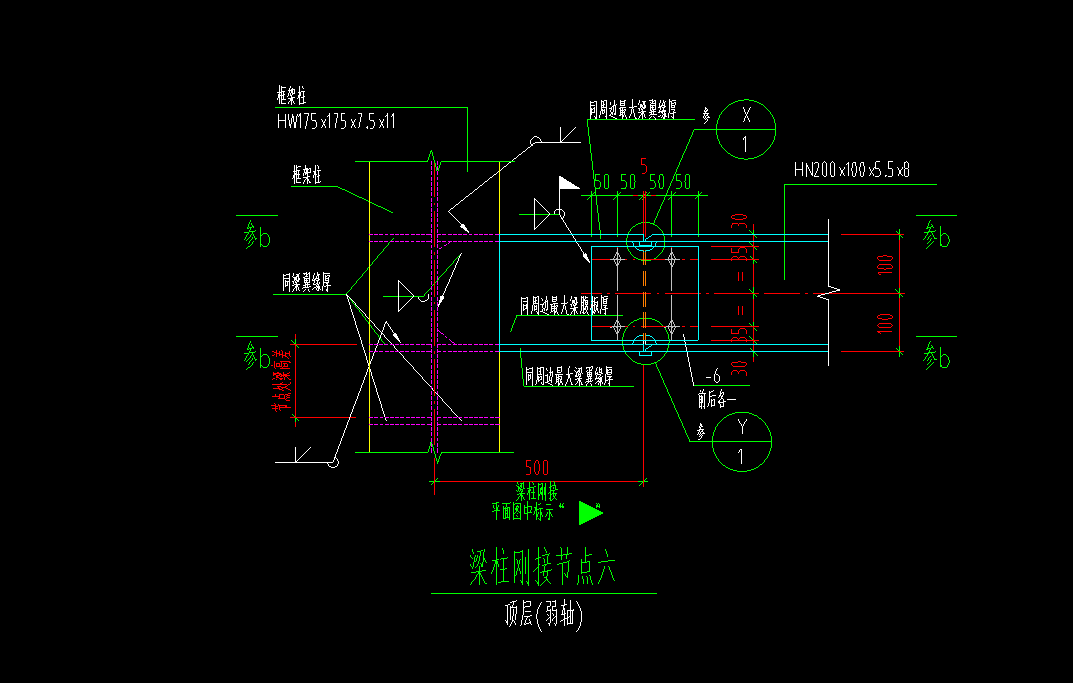

作用：解决 顶层弱轴方向（第1张图标题）的梁柱刚性连接，传递弯矩并协调变形。
- 2. 钢梁从柱子起算的位置
-
计算起始点：从柱外表面起算，具体规则如下：
-
梁端到柱面：50mm（第1张图“50”标注）。
-
节点区总宽：500mm（第1、2张图均标注），即钢梁需伸入节点区250mm（单侧）。
-
节点区延伸量：第1张图标注“50”（梁端至柱边的距离），第2张图“500”为节点区总宽（含两侧延伸）。
-
轴线定位：第3张图显示梁跨度以轴线为准（如“6000”为轴线间距）。
-
实际长度：钢梁长度 = 轴线间距 – 柱截面宽度 + 节点区延伸量。
-
关键尺寸：
- 3. 计算示例
假设轴线间距6m（第3张图），柱截面HW175×175（宽175mm）：
-
钢梁长度 = 6000 – 175 + (50 × 2) = 5925mm
（其中50×2为两侧梁端到柱面的距离）。 - 4. 注意事项
-
节点区构造：
-
钢梁翼缘需与柱焊接（标注“梁柱刚接”），腹板通过加劲肋连接（第2张图“与四周梁较厚翼缘同厚”）。
-
特殊标注：
-
“参b”表示需参考b-b剖面图（第2张图）的节点细节。
-
“固结节点”（第3张图）仅指定位置，其余为铰接，影响节点板设计。
-
标高影响：
-
节点位于顶层（标高8.200m），需考虑柱顶封板及屋面荷载传递。
- 结论
-
b-b节点是适应梁高差和弱轴受力的非对称刚接节点，通过加劲肋和局部加厚实现刚性连接。
-
钢梁长度从柱外表面起算，需扣除柱宽并增加节点区延伸量（每侧50mm），具体尺寸需结合轴线间距和节点图确定。
建议施工时严格按b-b剖面图（第2张图）复核节点构造！
