提问网友：管理员
提问日期：2025-08-26 11:00:09
已采纳
解答网友：石姐
铂金专家

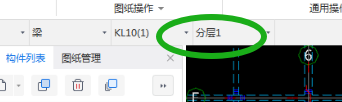

看一下是不是在其他分层了
解答网友：一根筋造价师

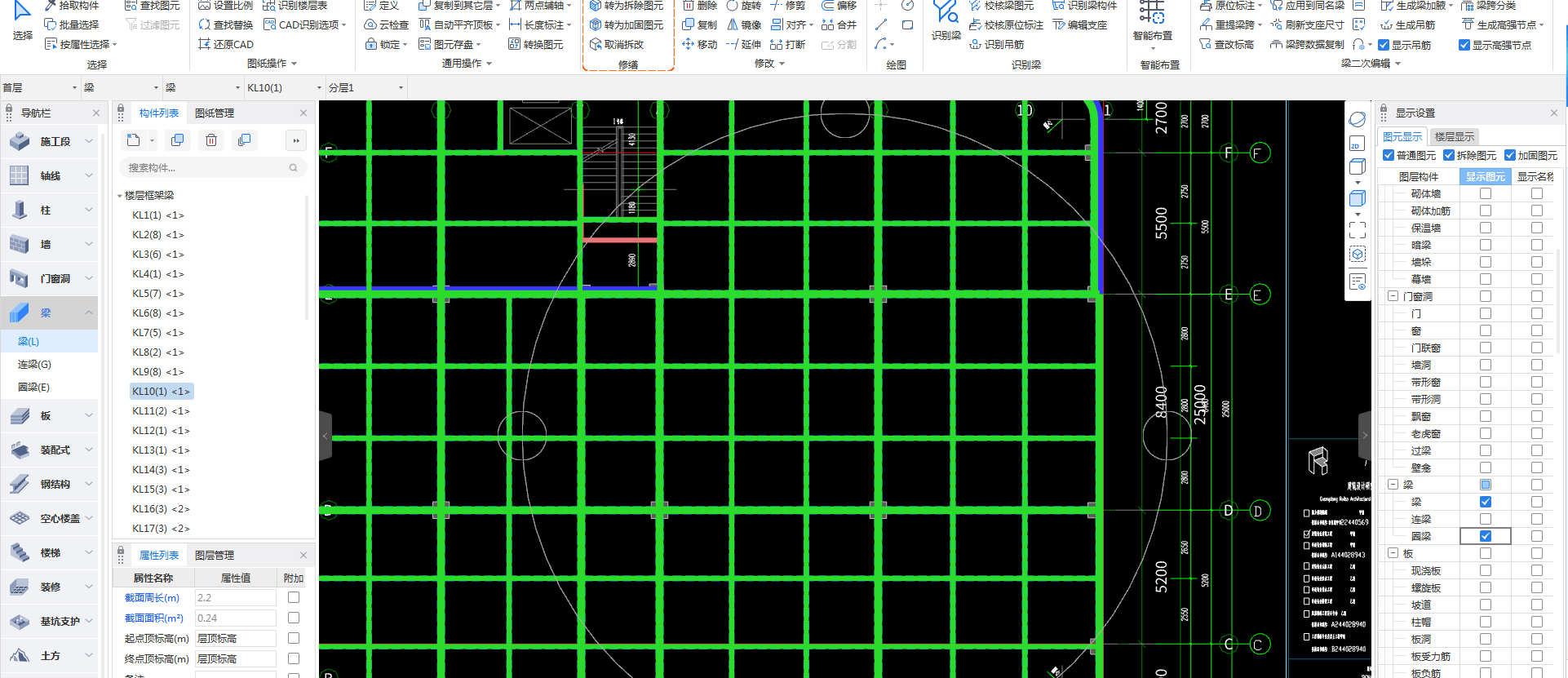

根据你提供的两张图片内容和问题描述，梁在2D视图不显示但在3D视图正常显示，且确认无隐藏图元的情况，可能是以下原因导致的：
可能原因及解决方案
-
显示设置过滤问题
-
检查右侧“显示设置”面板，展开“梁”的子类别，确保所有梁类型（如框架梁、非框架梁、连梁）均被勾选。
-
尝试点击显示面板的 “重置”或“恢复默认” 按钮，排除自定义过滤规则的影响。
-

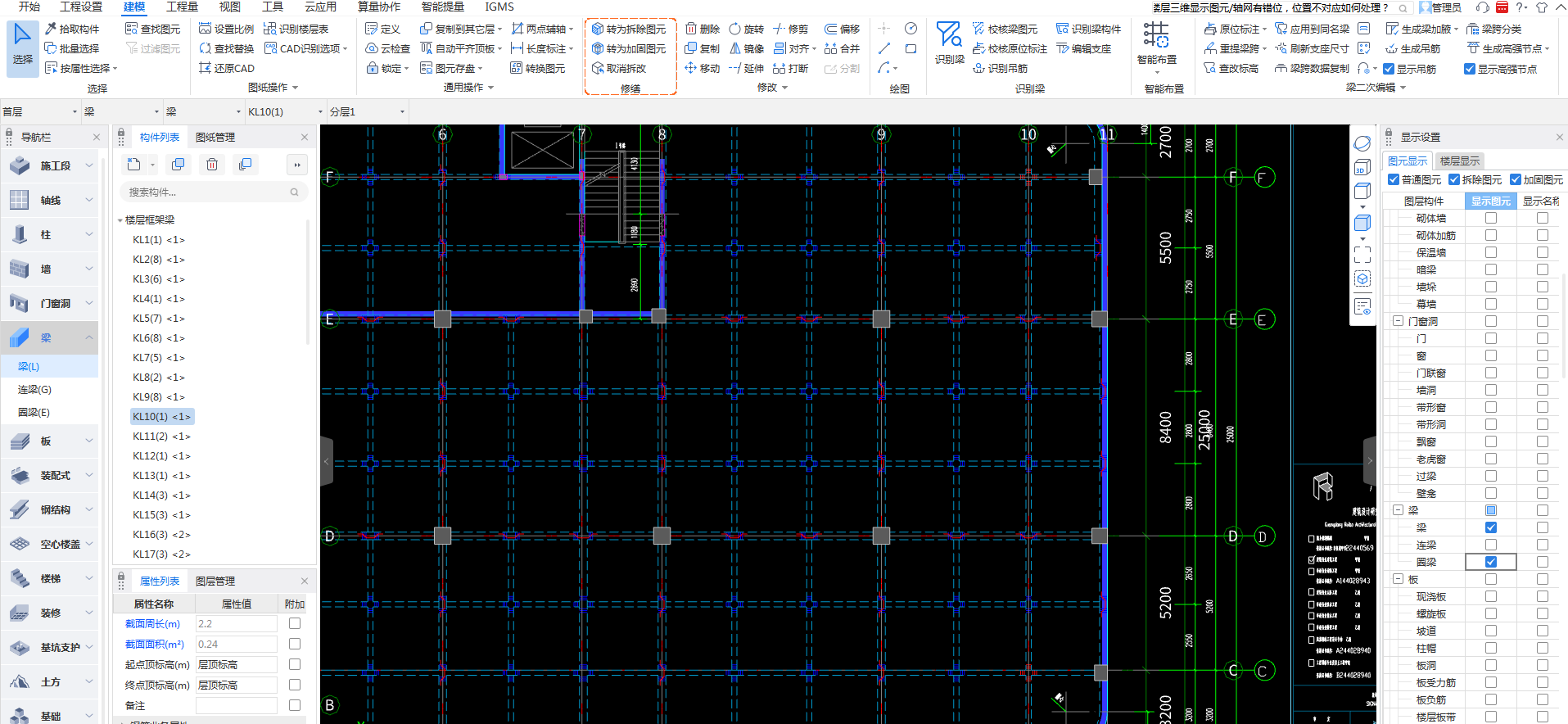

关键点：第二张图的显示设置面板虽勾选了“梁”和“连梁”，但软件可能对梁的类型有更细分的控制（如框架梁、次梁、悬挑梁等）。
-
解决：
-
视图范围/标高不匹配
-
在顶部菜单栏找到 “视图范围” 或 “楼层设置”，确认当前2D视图对应的标高是否与梁所在楼层一致（例如首层梁应在首层平面显示）。
-
检查视图的“剖切高度”是否高于梁的高度（如梁高500mm，剖切高度需≥500mm）。
-
关键点：2D平面图需基于特定标高显示构件。若当前视图的标高范围未包含梁的实际位置，梁将不可见。
-
解决：
-
图层/专业显示冲突
-
在显示设置面板查找 “图层管理” 或 “专业过滤” 选项，确保“结构专业”或“梁图层”处于开启状态。
-
尝试勾选显示面板中的 “全选” 按钮，强制显示所有图元。
-
关键点：软件可能按专业（如建筑、结构）或图层分组控制显示。梁可能被归类到未启用的图层。
-
解决：
-
构件属性异常
-
在左侧构件列表选中问题梁（如KL10），右键打开 “属性” 面板，确认其“构件类型”是否为“梁”。
-
检查是否有非常规属性（如“仅3D显示”勾选项）。
-
关键点：若梁被错误定义为其他构件类型（如误设为“基础梁”），可能导致其在2D视图的显示逻辑异常。
-
解决：
-
视图类型切换错误
-
在顶部选项卡切换视图类型为 “模型视图” 或 “结构平面”（非“注释平面”）。
-
关键点：部分软件支持“模型视图”与“注释视图”分离。若当前为注释视图（仅显示标注），梁可能被隐藏。
-
解决：
- 操作建议
-
逐步排查显示设置
→ 打开右侧面板 → 展开“梁”的所有子项 → 逐项勾选测试 → 观察梁是否出现。 -
切换楼层与视图
→ 在左侧导航栏切换至其他楼层（如二层） → 返回首层视图 → 刷新显示（快捷键F5）。 -
检查全局设置
→ 点击顶部菜单栏 “视图” → 进入 “全局显示设置” → 重置为默认配置。 - 常见误区排除
-
“无隐藏图元”≠显示完整：即使未手动隐藏构件，显示过滤、视图范围或专业隔离仍会导致部分内容不可见。
-
3D视图正常说明模型存在：3D视图通常不受平面显示规则限制，进一步证明问题出在2D显示逻辑而非模型本身。
若以上步骤仍无效，建议提供当前显示设置面板的详细截图（尤其是展开后的子选项），或尝试在软件中 “重新生成视图”（菜单栏→视图→重生成）。
评论0
