有没有计算表可以参考的，实在不会算，没有头绪，请指教，感谢。
解答网友：一根筋造价师
根据您提供的图纸信息和工程量计算困惑，我为您梳理出以下计算逻辑和解决方案：
一、工程量差异核心原因
-
图纸范围限制
-
第一张图明确加固仅适用于 “管顶至路槽底距离＜50cm的塑料排水管道”
-

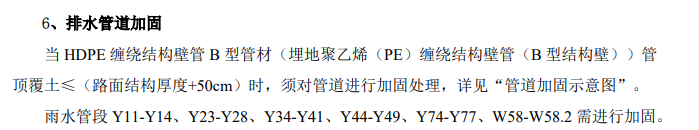

第二张图列出具体需加固的管段编号（如Y11-Y14等），这些才是实际需要计算的范围
-
结论：清单中的“2000多米”可能是管道总长度，而“900多米”是实际需加固的管段长度
-
关键计算依据
✅ 加固范围 = 第二张图明确列出的管段编号（Y11-Y14、Y23-Y28等）
✅ 加固长度 = 每个编号区间在施工图上的实际长度总和（需查阅管线平面图） - 二、工程量计算步骤（附模拟计算表）管段编号起点井号终点井号平面图长度(m)加固长度(m)Y11-Y14 Y11 Y14 需查图纸 =∑(Y11到Y14各段) Y23-Y28 Y23 Y28 需查图纸 同上 … … … … … 合计 – – – 实际加固总长
✍️ 操作指引：
-
在排水管线平面图中定位第二张图列出的所有井号（如Y11/Y14/Y23等）
-
测量相邻井号间的管段长度（图纸标注或比例尺测算）
-
累加所有需加固区间的长度即为总工程量

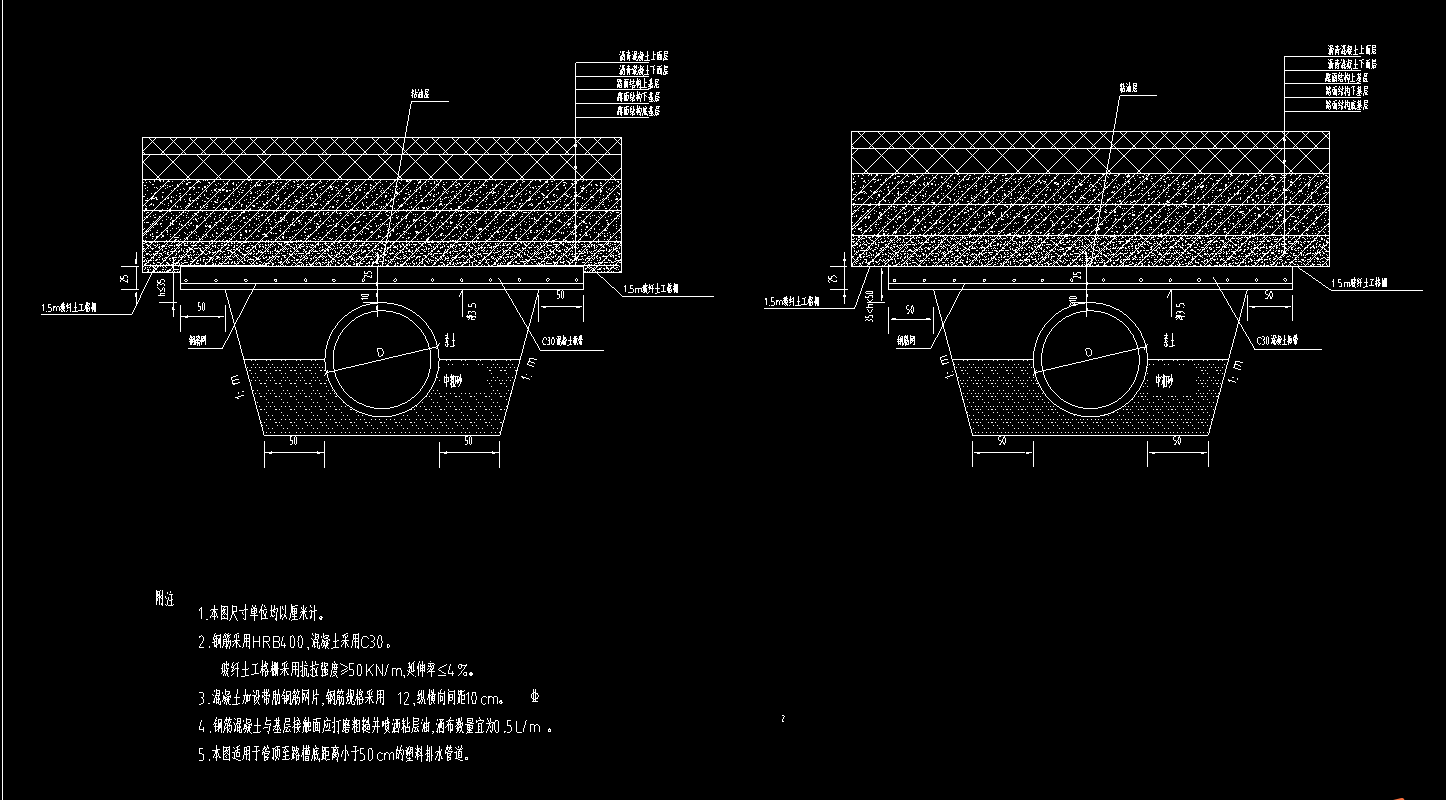

- 三、典型加固结构工程量拆分（参考第一张图）
若需计算材料用量，可按延米分解（示例）：
[每延米工程量]
1. C30混凝土：0.5m³/m（根据剖面图尺寸计算截面面积）
2. HRB400钢筋：12mm钢筋网片@10cm → 横向筋10根/m + 纵向筋10根/m
→ 总长20m/m × 0.888kg/m = 17.76kg/m
3. 土工格栅：1.05m²/m（含搭接）
4. 粘层油：0.5L/m² × 基层宽度
四、快速核查建议
-
对照管线总图：检查Y11-Y14等管段是否确实位于路槽底至管顶＜50cm区域（第二张图条件）
-
排查常见误差：
-
是否将非加固管段（如管顶覆土＞50cm）错误计入？
-
是否重复计算检查井等构筑物长度？
-
索取设计院资料：
→ 直接联系设计人员提供《管道加固工程量表》
→ 索取CAD图中加固管段的长度标注图层
💡 经验提示：施工图中“W58-W58.2”类编号通常表示支线管段，需单独计算短距离加固，切勿遗漏！
请按上述方法复核后，若仍有差异可提供管线平面图截图，我将协助您分段核算！
