提问网友：R1ver
提问日期：2025-08-26 10:10:30
解答网友：一根筋造价师
您好！针对您提出的“相邻两堵预制墙，中间现浇部分”的建模问题，这是一个在装配式结构建模中非常常见的场景。

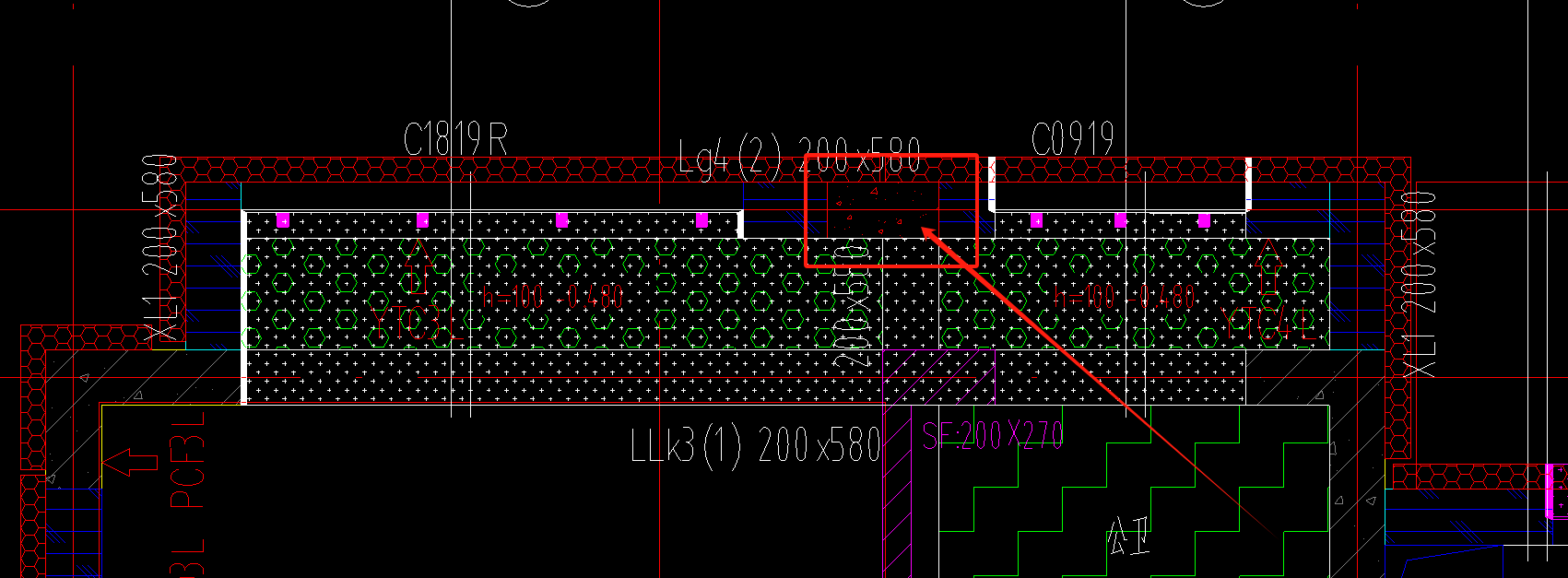

根据您提供的图纸信息（LQ1、Lk3为预制墙，中间有200mm宽、800mm高的现浇区域），以下是专业的建模建议：
### 核心答案：使用**剪力墙**构件进行建模
最准确、最符合结构受力原理的做法是使用**剪力墙**构件来绘制这个现浇部分。
—
### 为什么用剪力墙？
1. **受力模型匹配**：中间的现浇段本质上是剪力墙的一部分，其主要作用是传递相邻预制墙片之间的竖向力和水平剪力。用剪力墙构件定义，软件（如PKPM、YJK、盈建科、Revit等）才能正确地将其识别为抗震体系中的抗侧力构件，并进行准确的内力分析和配筋计算。
2. **钢筋构造匹配**：现浇接缝区域的钢筋构造（如预留插筋、U形封闭筋等）与剪力墙的钢筋设置方式高度一致，用剪力墙定义可以方便地输入这些钢筋信息。
3. **模型完整性**：这样建模形成的整体是一个完整的剪力墙模型，便于后续的模型整合、工程量统计以及施工图绘制。
### 建模步骤和关键要点：
1. **新建现浇剪力墙**：
* 在软件中新建一个剪力墙构件，可以命名为“XJQ-200”或“现浇带”以便区分。
* **厚度**：设置为200mm（与图纸标注的200mm一致）。
* **材质**：定义为现浇混凝土，强度等级根据设计说明指定（通常会比预制墙板高一等级）。
* **高度**：设置其高度为800mm（与图纸标注的800mm一致）。它的**顶标高和底标高**需要与相邻的预制墙板精确对齐。
2. **精确定位绘制**：
* 在平面图中，将这片200mm厚的现浇剪力墙绘制在两片预制墙（LQ1和Lk3）之间。
* 确保其与两边的预制墙**紧密对接，无缝隙**。在软件中可以使用“中点捕捉”、“端点捕捉”等工具确保定位准确。
3. **钢筋配置（关键步骤）**：
* 这是现浇接缝的核心。您需要根据结构设计总说明或节点详图来配置钢筋。
* **竖向钢筋**：通常，预制墙板侧边会预留插筋，伸入现浇段内。在模型中，您需要在现浇剪力墙的属性中定义这些竖向钢筋，其规格和间距应与图纸要求一致（例如，可能图纸中的“A=1”代表某种钢筋索引，需查阅钢筋表）。
* **水平钢筋**：配置正常的水平分布筋，它会环绕整个现浇段，起到拉结作用。有时还会在接缝中部设置额外的U形筋或封闭箍筋，这些需要在软件的“其他钢筋”或“钢筋编辑”功能中进行详细输入。
4. **与预制构件的关系**：
* 在模型中将这片现浇墙与两端的预制墙板**合并**（使用“合并”或“连接”命令），以确保软件将其识别为一个连续的整体，避免产生不必要的缝隙或计算异常。
### 其他可能的建模方式（及为什么不推荐）
* **用梁构件（如暗梁、连梁）**：
* **为什么不推荐**：虽然形状上像一道梁，但它的受力是墙的受力，而不是以受弯为主的梁。用梁定义可能会误导分析软件，使其采用梁的单元和分析算法，导致计算结果不准确。此外，钢筋构造也不相同。
* **用板构件**：
* **为什么不推荐**：板构件主要用于承受面内荷载（竖向荷载），无法准确模拟剪力墙平面内承受巨大剪力和弯矩的力学行为。这是**完全错误**的建模方式。
### 总结
| 特性 | 推荐方法：**剪力墙** | 替代方法（不推荐）：**梁** |
| :— | :— | :— |
| **受力合理性** | **非常准确**，完全符合实际受力状态 | 不准确，软件会按梁单元分析 |
| **钢筋建模** | **方便准确**，完美支持墙身钢筋设置 | 不方便，钢筋形式为梁钢筋 |
| **分析结果** | **可靠**，可用于正式计算和设计 | **不可靠**，可能产生偏差 |
| **施工图出图** | **顺畅**，可直接生成墙身大样 | 不匹配，需要大量后期调整 |
**结论：请您务必使用【剪力墙】构件来建立中间的现浇部分，并仔细配置钢筋信息。** 这是最符合工程实际和软件逻辑的做法。
