答疑：LDHZ是什么图例？一般安装高度多少？

提问网友：阿樊
提问日期：2025-08-26 10:08:36

---

解答网友：一根筋造价师

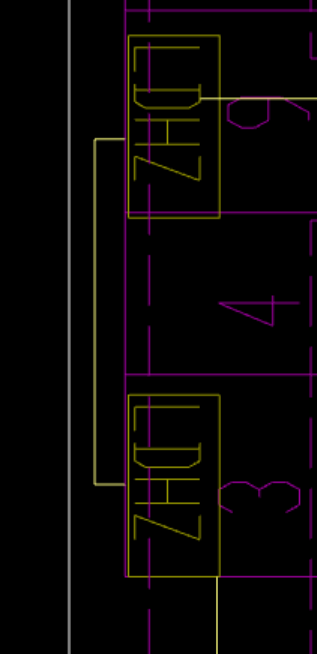

根据图片信息及电气图纸惯例分析：

1. LDHZ图例含义

• LDHZ 是 立灯盒（Li Deng He） 的拼音缩写，代表一种用于安装立式灯具（如落地灯、壁灯等）的预埋接线盒或底座装置。

• ZHDZ 对应 接线盒底（Jie Xian He Di），指该灯具底部的接线盒部分。

• 图中两个相同符号（LDHZ + ZHDZ）竖直排列，可能表示双联立灯盒或分层安装的灯具底座。

2. 安装高度说明

• 无固定标准高度：电气图纸中设备安装高度需查阅 设计说明、图例表或标注，图中未直接显示高度值。

• 常规参考范围：

• 落地式立灯：通常距地 0.3~1.2米（根据功能调整，如地脚灯较低，阅读灯较高）。

• 壁挂式立灯：常见距地 1.5~1.8米（需避让开关插座，通常高于1.3米）。

• 关键提示：
  ⚠️ 必须核对本图纸的“设备安装高度表”或“设计说明”，实际高度可能因场景（如楼梯间/走廊）而异。

3. 图中坐标信息解析

• 右侧紫色网格数字（如 3/4/9）为 定位坐标，用于确定设备位置：

• ZH01、ZH02 为 区域编号（如“照明区域01”）。

• 数字组合（如 9,4）表示在坐标网格中的 精确位置（X=9, Y=4），便于施工定位。

结论

• LDHZ = 立灯盒，属灯具预埋底座；

• 安装高度需查设计文件，常规范围 0.3~1.8米（具体以图纸标注为准）；

• 坐标 ZH01(9,4) 等为定位依据，施工时需按网格放样。

建议：立即查阅该图纸的 “图例表” 及 “设备安装高度说明” 章节以获取权威数据！
