22G101-2：混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯），原单位申请版权，除学习用途外不得商用

规范/图集名称：《22G101-2：混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》
实施日期：2022年5月1日
被替标准号：替代16G101-2
规范/图集分类：平法图集

内容简介

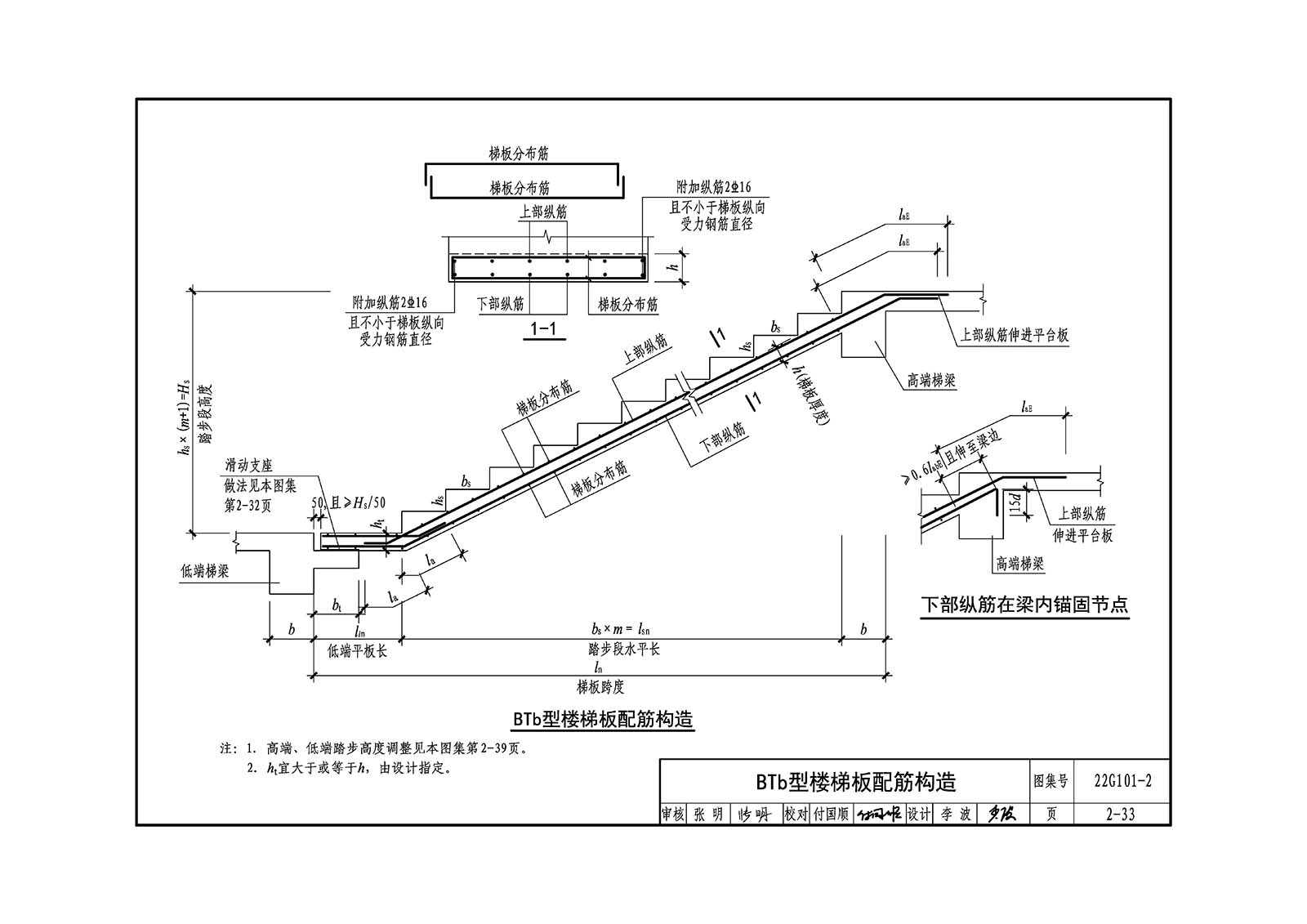

本图集是对16G101-2的修编。本次修编依据全文强制性工程建设规范等现行标准，结合近年来工程实践对图集提出的反馈意见，对图集原有内容进行了系统的梳理、修订，同时考虑实际工程应用需要，新增了梯板由踏步段和低端平板构成的带滑动支座的BTb型，以及梯板由低端平板、踏步段和高端平板构成的带滑动支座的DTb型板式楼梯等内容。

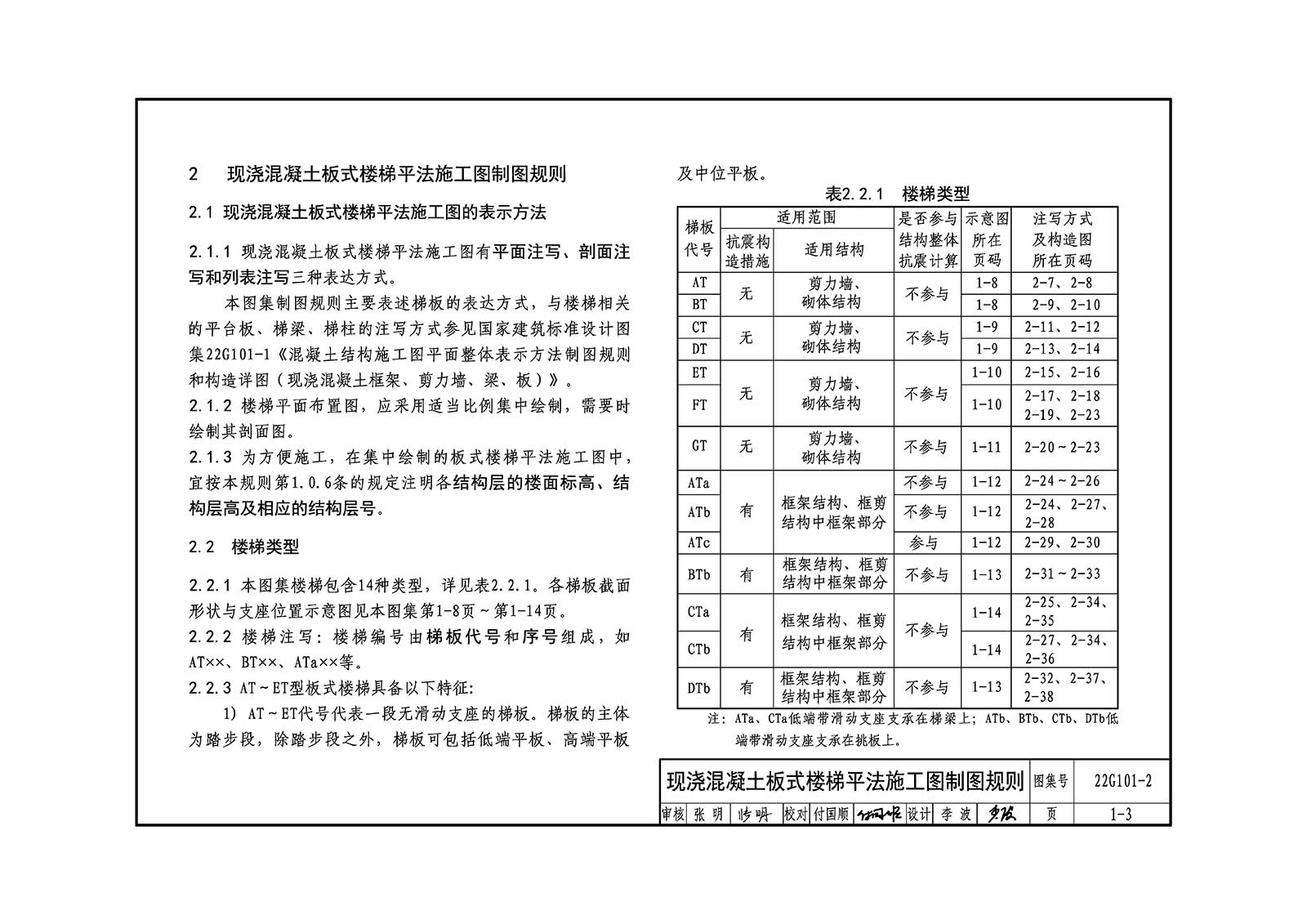

本图集适用于抗震设防烈度为6～9度地区的现浇钢筋混凝土板式楼梯。图集中现浇混凝土板式楼梯包括14种类型，其中AT~GT用于不参与主体结构抗震计算的楼梯，ATc用于框架中参与主体结构抗震计算的楼梯，ATa、ATb、BTb、CTa、CTb、DTb用于采取滑动措施减轻楼梯对主体（框架）影响的楼梯。
