在Revit当中创建一个项目的基础是使用项目样板,不同的项目样板对项目的初始化状态有很大影响,直接影响模型搭建的效率和精确程度,好的项目样板能起到事半功倍的效果,因此首先要选择符合我国建筑规范且较为完备的项目样板,可减少后期建模过程中的设置和调整,大大提高设计速度。在样板文件中进行设计,布设各种构件并为构件添加各种参数信息以构成模型,来完成项目模型的搭建,样板文件的后缀名为“.rte”的文件,项目文件的后缀名为“.rvt”。Revit软件会内置一些项目所需的样板文件,设计者也可以自行创建适合项目的样板文件,其中设置了如项目默认的度量单位、标高制式、轴网格式、所需族的导入、材质浏览器设置等初始参数。创建建筑模型需熟练掌握建模工具。软件中最常用的几种工具如下所述:

1)选项卡工具

Revit2013及以后的版本已经将建筑、结构机电三个专业的软件的建模工具集成到一款软件之中,即在一个软件中就可以完成建筑、结构、水暖电三个专业的设计。各专业的建模工具基本都在选项卡界面内。选项卡在Revit界面中占据较大的面积,分为建筑选项卡、结构选项卡、系统选项卡、插入选项卡、视图选项卡、修改选项卡等,不同选项卡下对应不同的操作工具,图1中所示的是建筑选项卡下所包含的建模工具,不同选项卡间可以单击左键切换,操作快捷且容易学习上手。

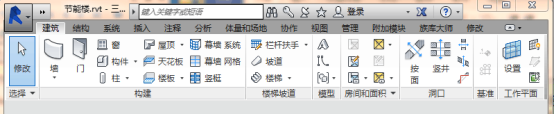

图1Revit建筑选项卡

Revit中还有一个比较特殊的选项卡,就是修改选项卡,在建立模型的过程中难免要对一些图元构件进行编辑和修改,以满足设计要求。当不选择任何构件时,单击修改选项卡成亮灰色,与其他选项卡无差异,但当选定某构件时,其会变为浅绿色,因此此选项卡又称为关联选项卡。该选项卡面板中包含了移动、复制、修剪、镜像、旋转、拆分等各种编辑命令,以完成对图元的修改与编辑,如图2所示。

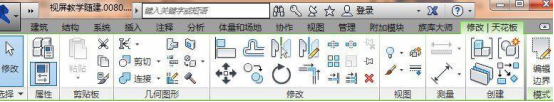

图2Revit修改选项卡

2)属性与项目浏览器控制面板
