Revit中怎么运用剪切命令？如何在Revit中操作柱和板的剪切？

    步骤图文详解

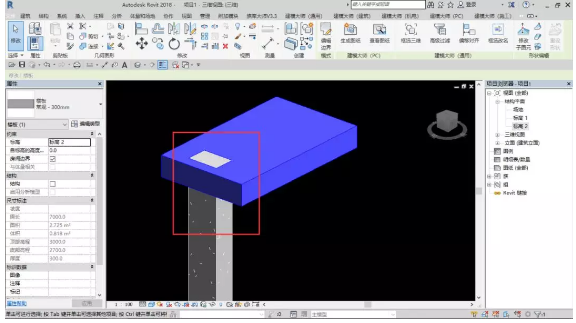

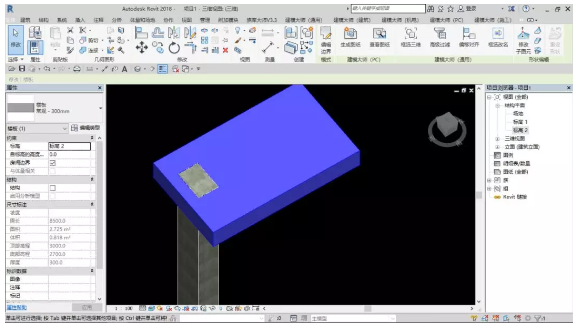

    在Revit中，我们绘制完的柱和板之间默认的连接方式是重叠，也就是说他们相互没有剪切。而在实际施工中，对板的施工要求是柱剪切板，那这在Revit中该如何处理呢？

    今天木仔就来教教大家在Revit中如何操作柱和板剪切顺序！

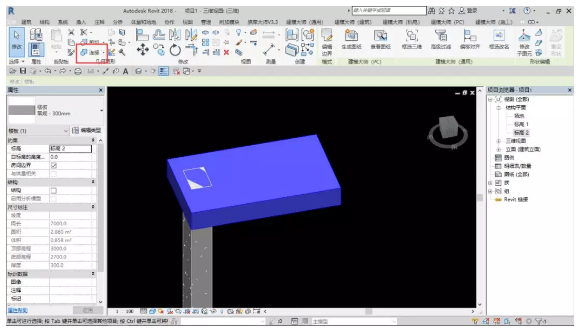

    1、首先，点击板或柱，然后在修改选项卡里找到连接命令。

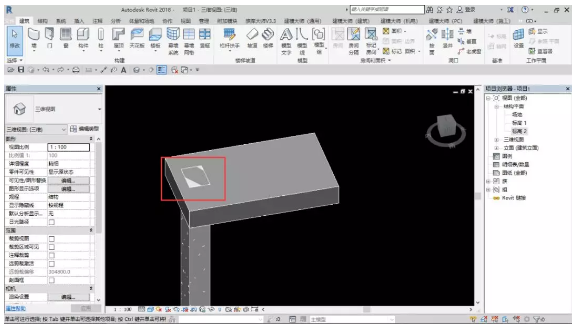

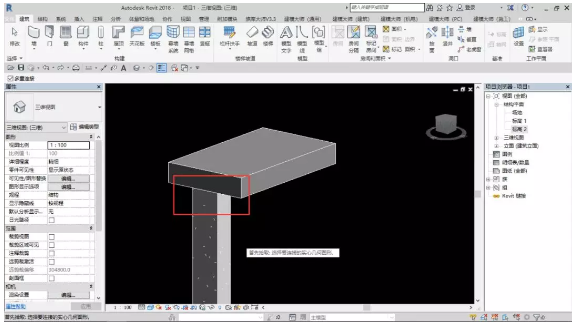

    2、点击板以及柱，这时板会将柱剪切掉。

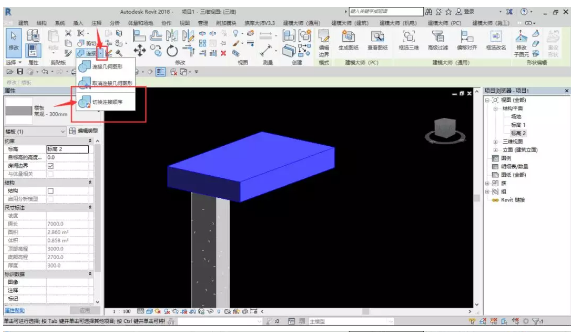

    3、在修改选项卡里点击连接命令旁下拉小三角，找到切换连接顺序，再点击板和柱。这时就是柱剪切板了。

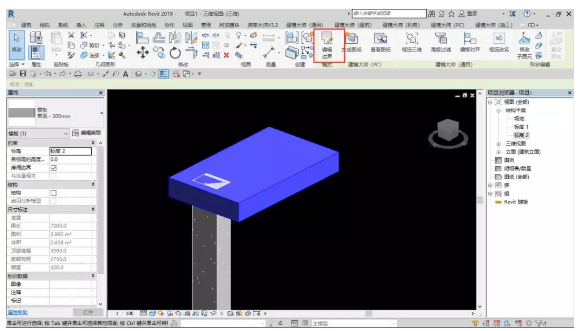

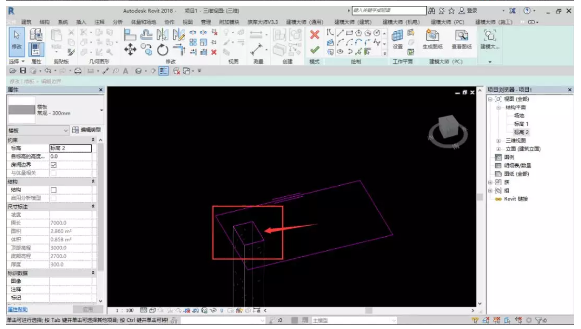

    4、还有另一种方法，点击板，然后在修改选项卡里找到编辑边界，之后将柱的位置抠出来，这样也能达到相同的效果。

    这样我们的柱和板的剪切就完成啦！
