(一)管道工程质量控制要点:

1、首先工程部管理人员应加强对所涉工程的设计、施工和验收规范的学习,并把良好的学习氛围影响到监理及施工单位中,在具体工序开始前做好对相关施工单位的技术交底。

2、管道工程的质量控制首先在于设计图纸的审核,不能把图纸会审仅仅当作交给施工单位的一项走过场式的任务,而应落实在工程部自身认真地看图、审图及提出变更意见。

3、如管线综合工作是由自身组织开展的,则应及时提交相关结果,并划定一定区域以“样板区”的形式进行试行,评审后才能大面积展开施工。

4、结合监理严把施工方案报审关、材料进场关和隐蔽验收关。

(二)给排水管道安装

1、室内给排水管道的安装首先应确定结构预留(埋)的方式:无论采用何种规范允许的套管进行预留(埋),都应以防止渗漏、便于安装、位置准确为原则。贯穿楼板的管道一般建议用套管安装的方式而不是留洞后封堵,原则上不建议采用直接埋于楼板上的止水节。

2、公共区域的给水及雨水管一般在管道水井内,首先应着重审查楼板封堵方案以确定立管工序和工艺,其次检查管道井翻边高度,是否设置了地漏和立管,再次是检查立管的承重支架设置及出屋面管道的严密性,最后是检查门厅、架空层等公共部位吊顶上管道检修等方面的可操作性。

3、地下室空间的管道除做好管线综合,注意其与其他风管桥架的协调关系外,还应注意管箍大小应与管径匹配,木枕胶垫应符合规范及标准图,给水管建议做保温防止结露,地下室出墙管应切实做好支墩(架)防沉降拉脱等。

4、室外给排水管因根据环境情况选好管材,按规范和标准图做好管道基础,检查井、阀门井与环境位置应协调(不应由管道走向决定井位走向),并注意各类管道与井位交接处的细部收头处理。

管道安装案例:



打开凤凰新闻,查看更多高清图片

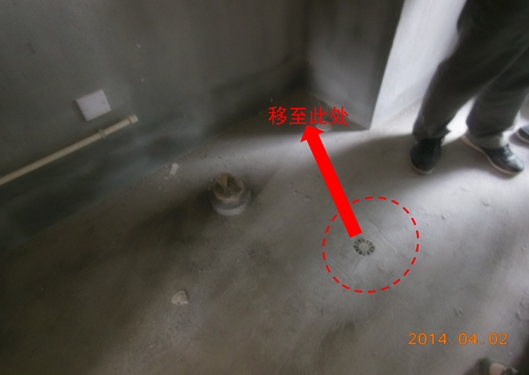

卫生间设计—案例:

存在问题:卫生间地面排水地漏设置在卫生间中间区域,地面可能在中间区域积水,中间区域装饰面层排版不美观。

改进措施:施工图评审阶段应按“地漏的设置位置应与地面材料排版相结合,并保证排水顺畅。”要求评审。地漏应设置在马桶附近墙体阴角处。

(三)管道支、吊架体系

支架体系节点说明(一):

1、支架的重要性:支架是安装设备管道的基础。

2、支架要制作精细,最好预制、机械加工、结构正确、拼接规整、焊接良好、防腐到位,根据图纸要求确定支架的形式结构制作尺寸,采用集中加工制作,工厂化生产。安装要做到布置合理、位置正确、标高一致、安装牢固。

3、按图纸要求放线定位安装固定,确保水平标高中心的准确。

4、安装位置直线管段,支、吊架的间距应根据规范确定,管道和设备连接处、弯头的两边、两个接口之间应设支架。

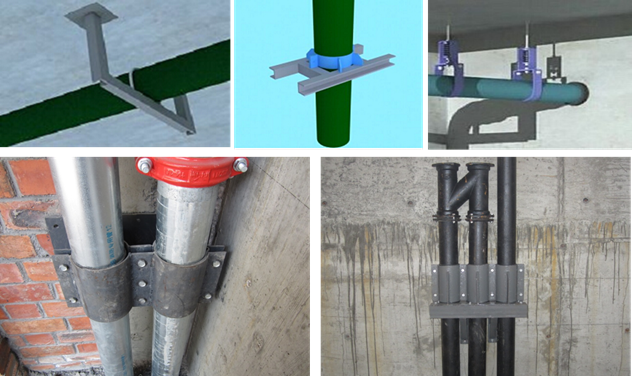

支架形式:

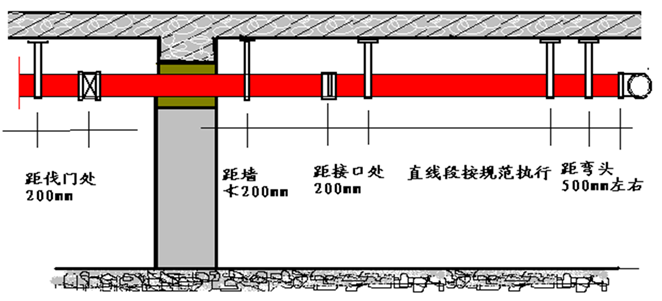

支架间距:

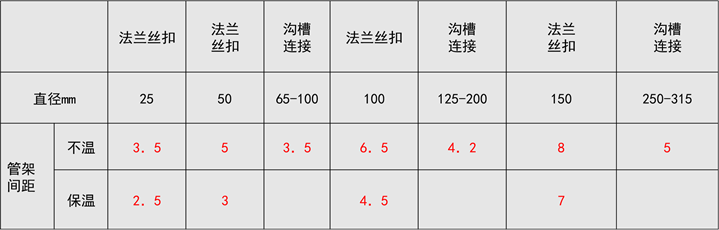

支架安装间距表:直线管段,支、吊架的间距应根据不同材质应符合下列表中的规定:

5、支架设置除满足施工规范的表中所规定的要求外,还应在穿墙、上下返的弯头加设支架、和设备连接、水平的弯头、管道的连接处也应设置支架。

6、采暖、给水及热水立管的钢管管卡安装,层高≤5m,每层1个,层高>5m,每层不得少于2个。管卡安装高度,距地面1.5~1.8m;两个以上管卡,匀称安装。

7、大口径的阀门和部件处应专设支架,不得以管道承重。

8、管道井立管应加装承重支架

管道井内的立管安装,应合理设置承重支架和支座。对有热伸长的立管除了考虑其本身重量外,还应改虑管道的内压力,补偿器的反力等受力因素。对按规定设置的固定支架应有足够的承重能力。

9、管道井内的立管承重支架,DN≤200的立管每5层设置一个。

10、穿越建筑物变形缝时两侧应设置伸缩软接头及固定支架。

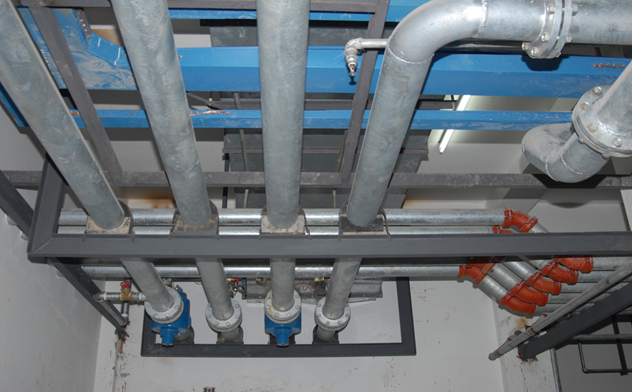

标准承重支架节点图:

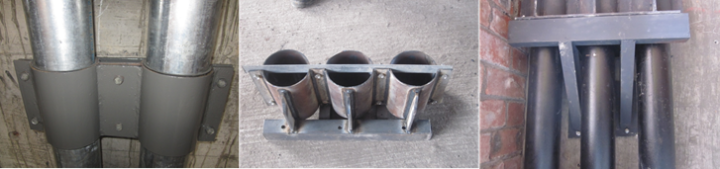

几种常见管道支架:

套管及封堵:

管道穿过墙壁和楼板,应设置铁皮或钢制套管。安装在楼板内的套管,其底部应与楼板底面相平,其顶部应高出装饰地面20~50mm;安装在墙壁内的套管,其两端应与墙饰面平。管道与套管的间隙,单面大于10mm,并应用耐热保温材料(如石棉绳)塞紧。

管道穿越伸缩缝及防火隔离带管道穿越地下外墙应加防水套管,穿越建筑物变形缝时两侧应设置伸缩软接头及固定支架,穿越防火隔离带应设置防火套管。

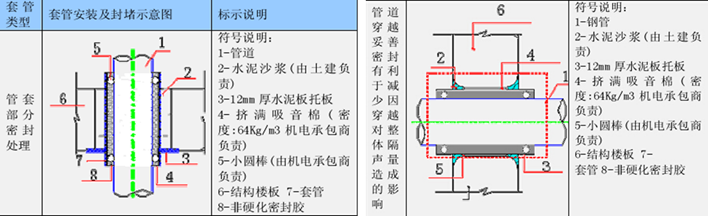

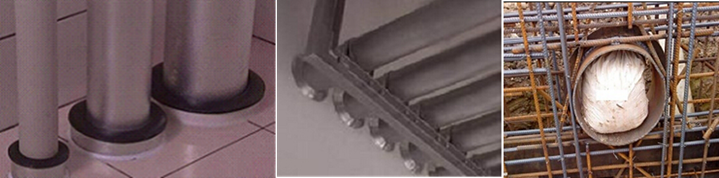

几种常见的套管及封堵方式:

安装工程缺陷:

本文来源于互联网,暖通南社整理编辑。
