在Revit中绘制钢筋时如何设置钢筋保护层？

阅读模式

1、什么是钢筋保护层？

混凝土构件内最外层钢筋的外边缘的面层，保护层的位置由混凝土结构相关规范(《混凝土结构设计规范》(GB 50010——2010))规定，一般规定最小厚度值。

2、Revit中钢筋保护层在哪里设置？

结构选项卡—钢筋面板—下拉—钢筋保护层设置

3、钢筋设置包括哪些？

钢筋设置包括常规设置、钢筋舍入、钢筋演示视图、区域钢筋、路径钢筋相关设置。

注意：在进行项目配筋之前，要先进行钢筋的常规设置，一旦配筋之后，就无法对钢筋进行常规设置。

4、为什么布置不了钢筋呢？

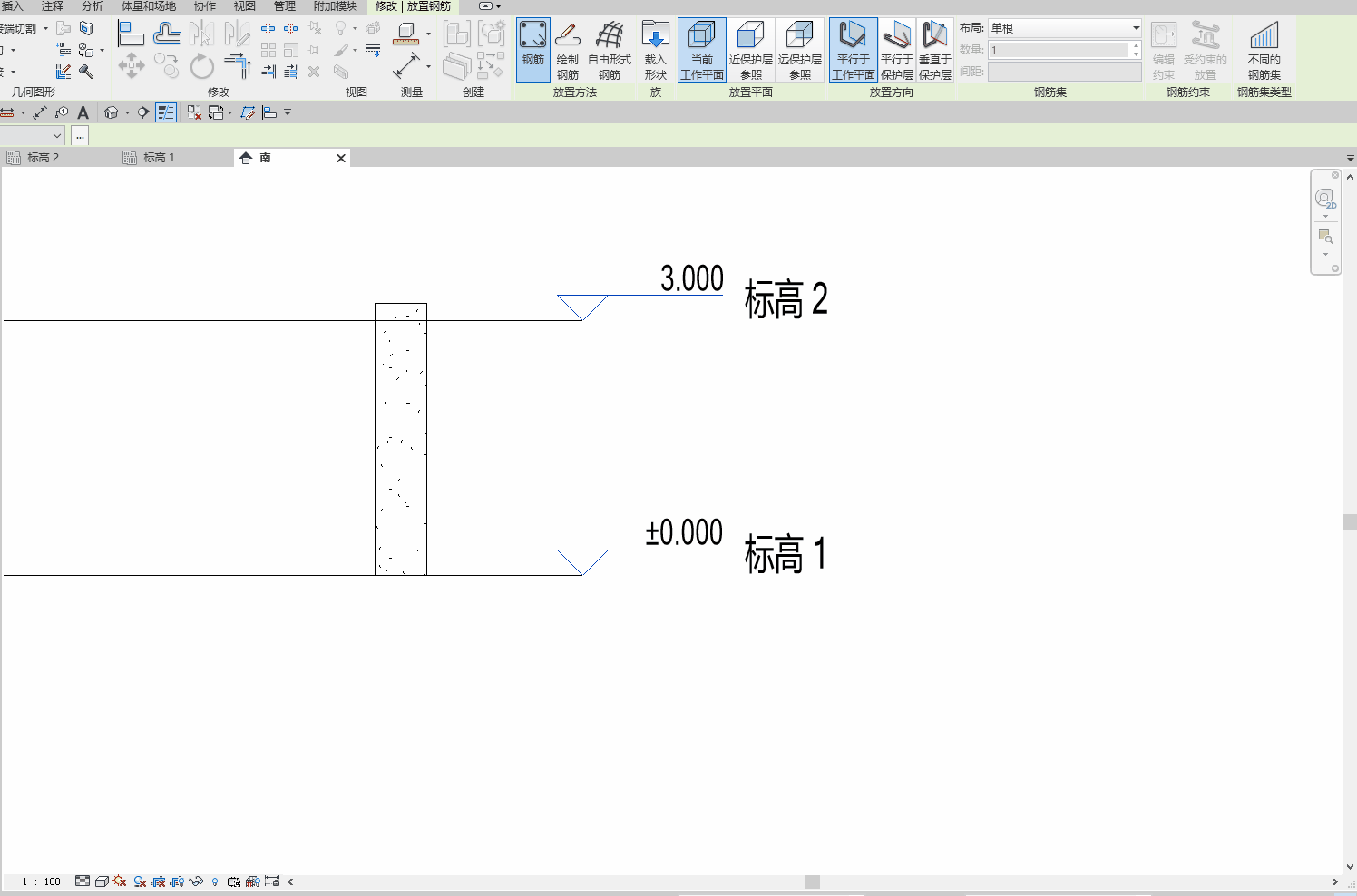

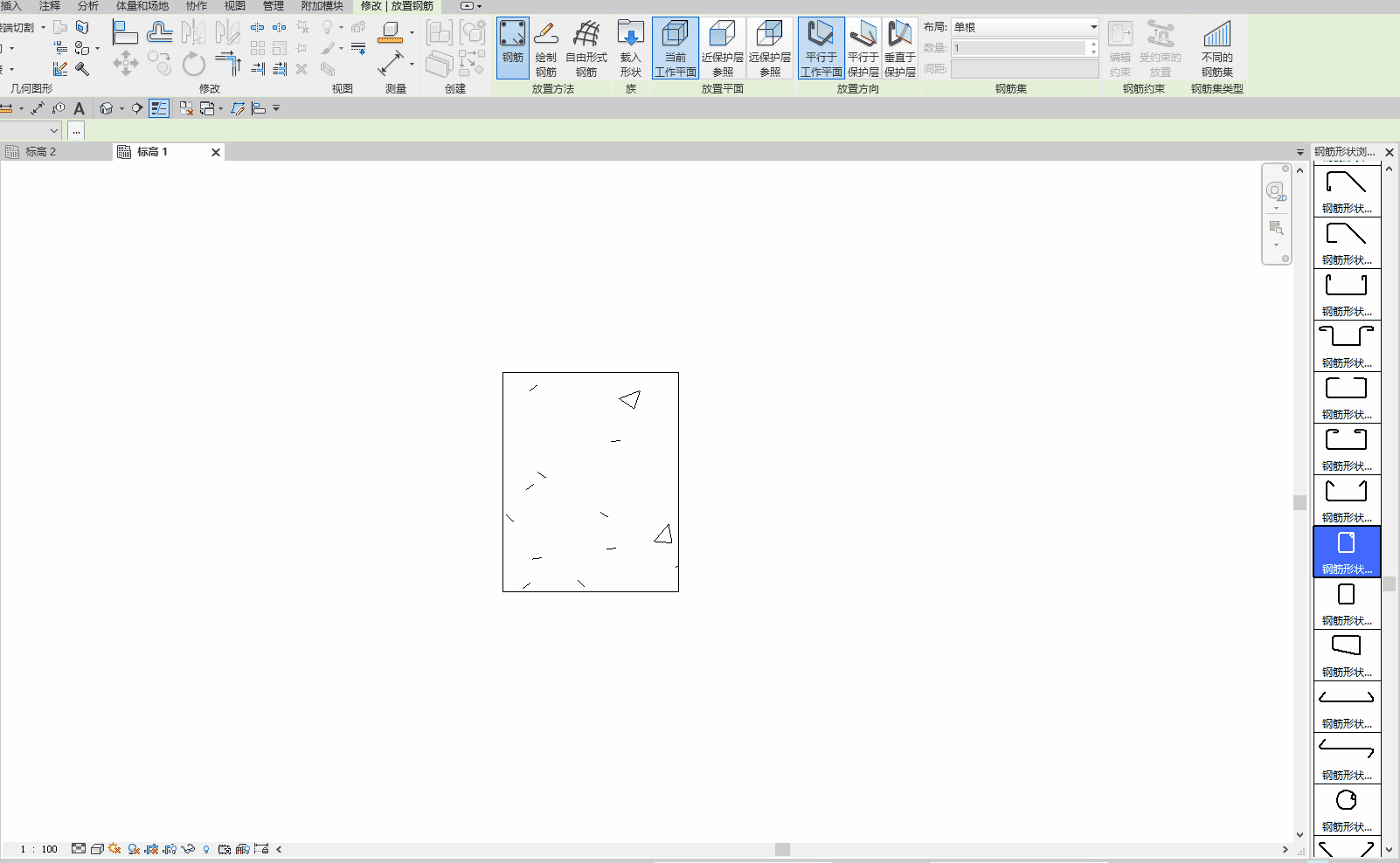

如图所示，无论是在标高一的位置还是切换到标高二的位置，我们无法布置钢筋，这是为什么呢？

这是因为钢筋需要在截面上布置，如果是在边界的面上，是无法布置的。这时可以通过视图去创建一个剖切面，然后在剖切面上就可以布置钢筋了。

如果我们设置的标高在需要布置钢筋的构件中间，也就相当于此标高的结构平面是一个剖切面，这时就可以进行布置了。
