1. 房间识别设置
机电专业外部参照进结构建筑模型后，需要勾选类型属性中的“房间边界”。这个选项可以让现有模型辨别出原有建筑模型的房间设置，从而机电专业模版里定义空间或者区域，进行能效绿建分析。

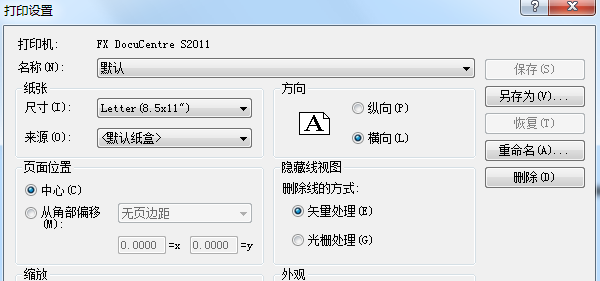

2. 打印设置
尽量选择矢量处理（Vector）而不是光栅处理（Raster）。最简单的区别这两种类别的方式是，Vector 打印生成的 PDF，当你放大足够大的时候（400~800），所有的图形线不会变形；但是 Raster 打印生成的文件，会出现锯齿变形。

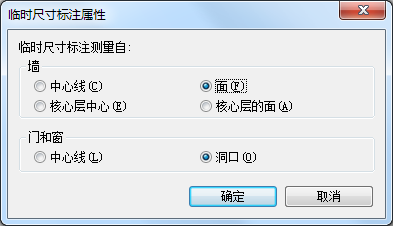

3.临时尺寸标注设置修改
从墙中心线、墙面、核心层中心或核心层表面开始测量；从门和窗的中心线或洞口开始测量这样设置完成后，Revit自动生成的限制尺寸也会依此规则执行，方便后期定位修改。
4. 视图显示优先等级区分

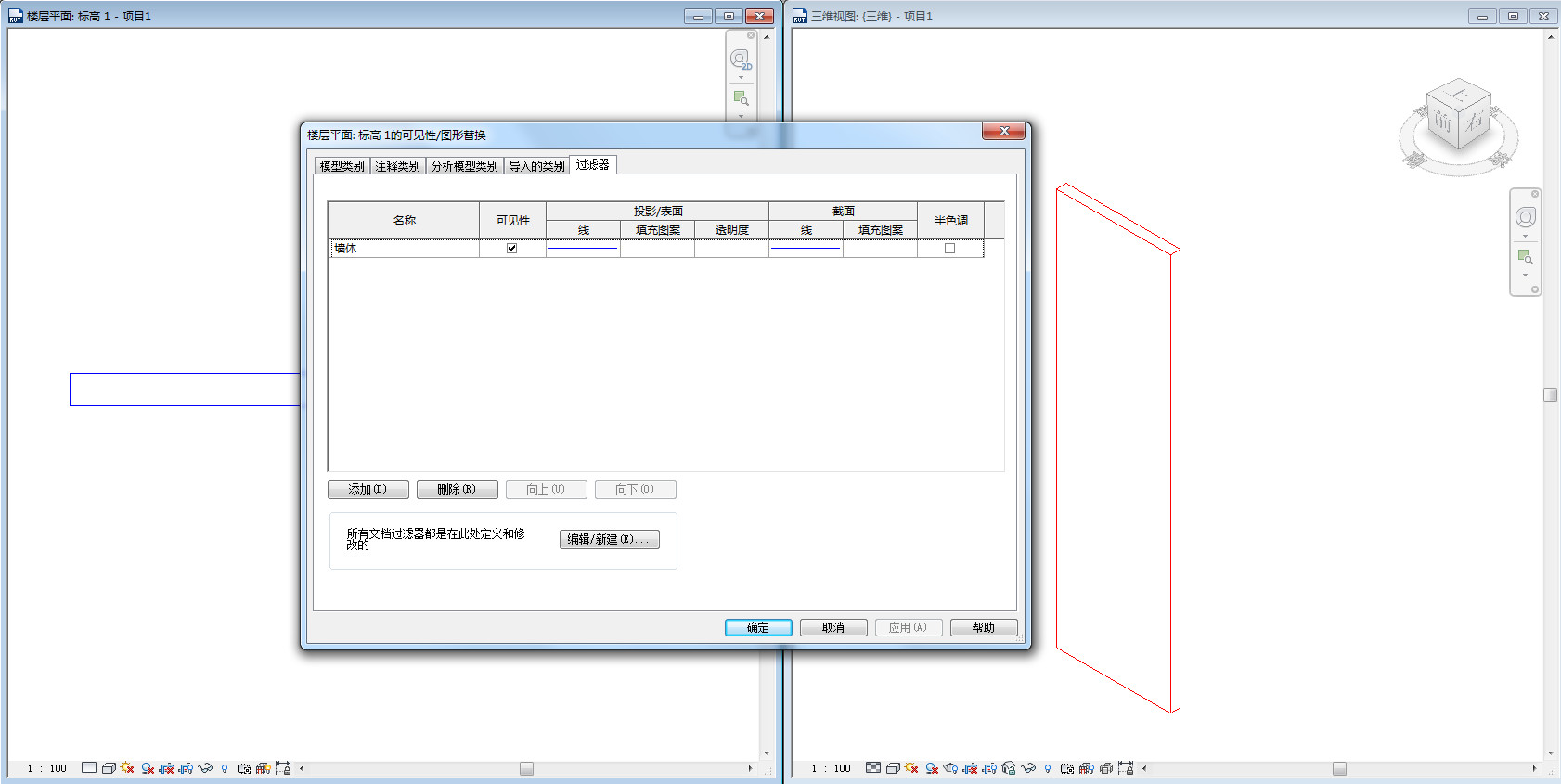

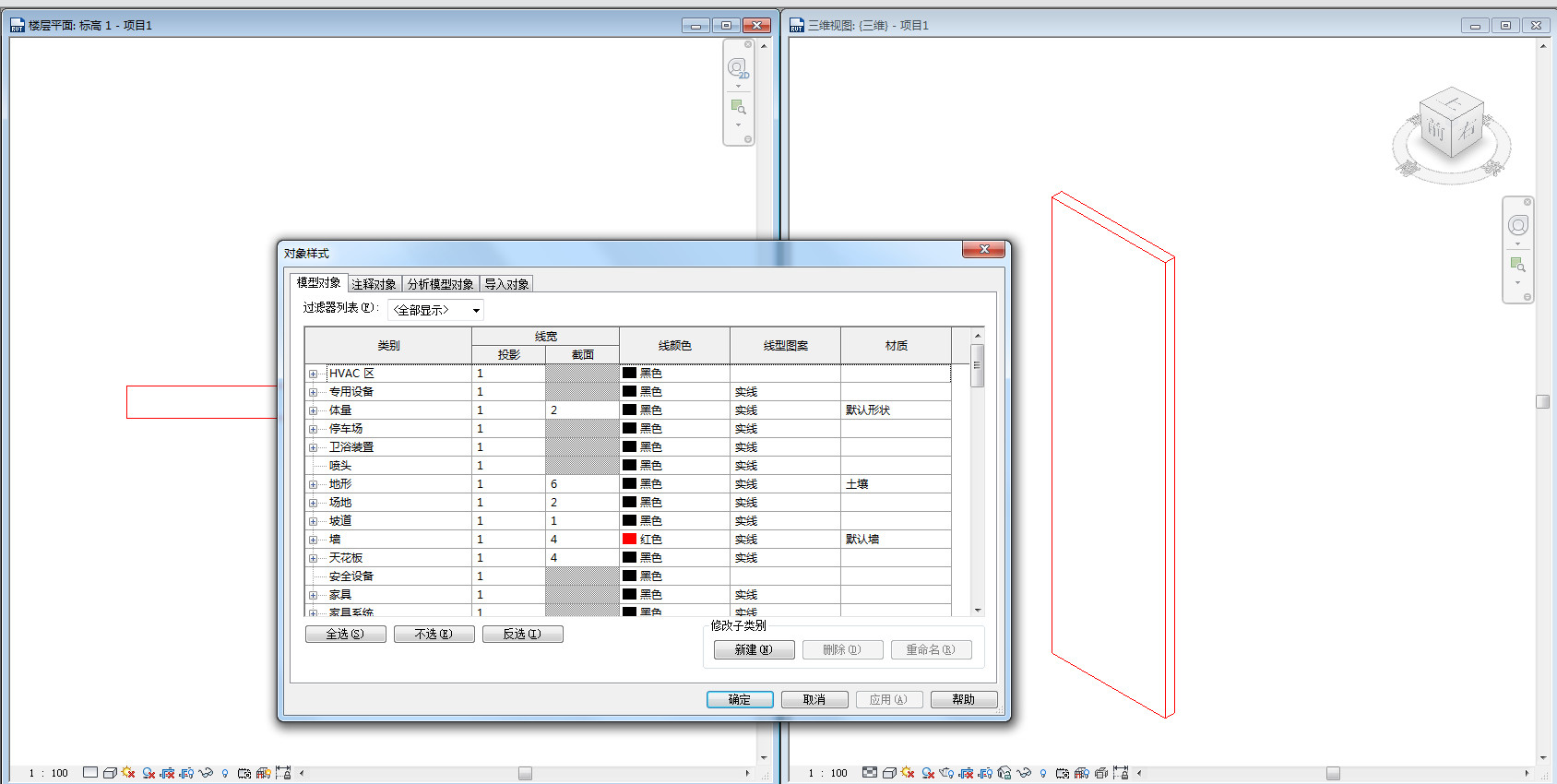

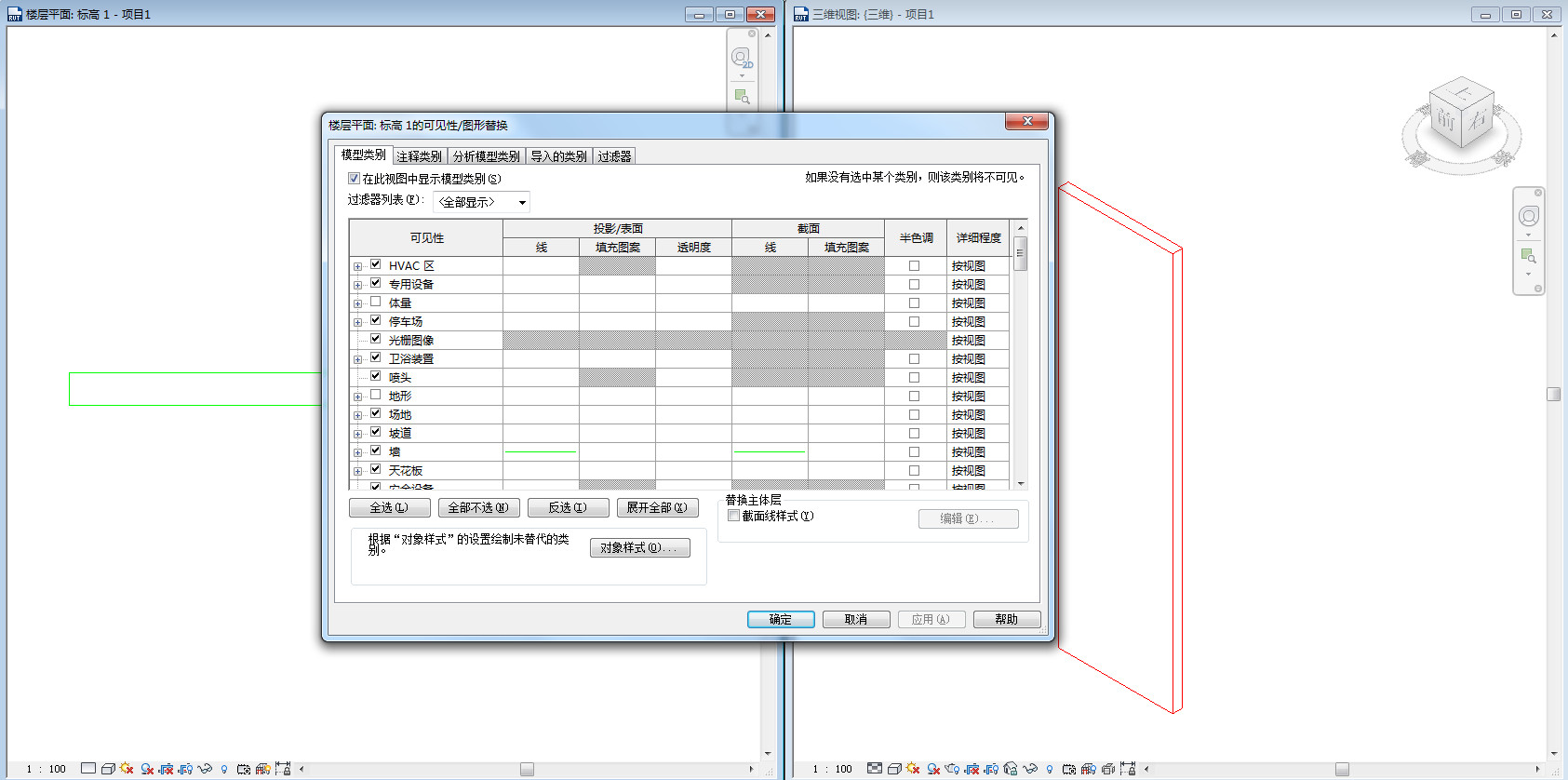

我们知道控制视图显示主要有“对象样式”、“可见性/图形替换”、“过滤器”三种方式。
三者的区别：“对象样式”的设置对项目中所有视图有效，而“可见性/图形替换”和“过滤器”的设置只对当前视图有效。
优先等级：对象样式<可见性/图形替换<过滤器。
5.复制视图
视图的复制有三类“复制视图”、“带细节复制视图”、“复制为从属”。
复制视图：所有被认为是模型的一部分的对象都会被复制，诸如细节线条、记注说明等细节内容都会被复制到新的视图上，新旧视图上各自的更改不会互相影响。
带细节复制视图：复制所有模型的所有项目及细节。在新旧视图上各自的更改不会互相影响。
复制为从属：复制出的视图如图所示，其中一个视图的任何更改都会影响另一个。
