Revit中斜梁怎么画？Revit中绘制斜梁技巧（上篇）

在做项目过程中，一些特殊的场景中，有时候梁并不是正放的，下面来讲解如何绘制斜梁的技巧。

在建筑工程中，两头不等高的梁称为斜梁。“平法”是“建筑结构平面整体设计方法”的简称。用平面来表达结构尺寸、标高、构造、配筋等的绘图方法，是用在建筑里面的结构施工图。

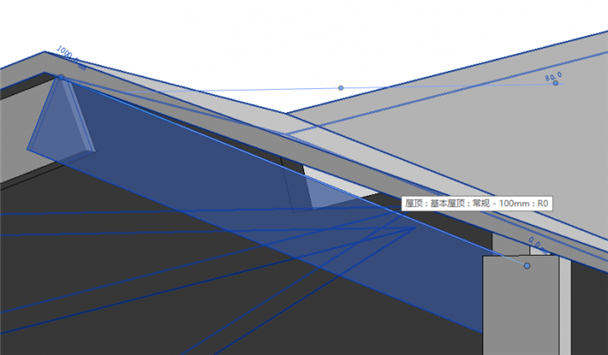

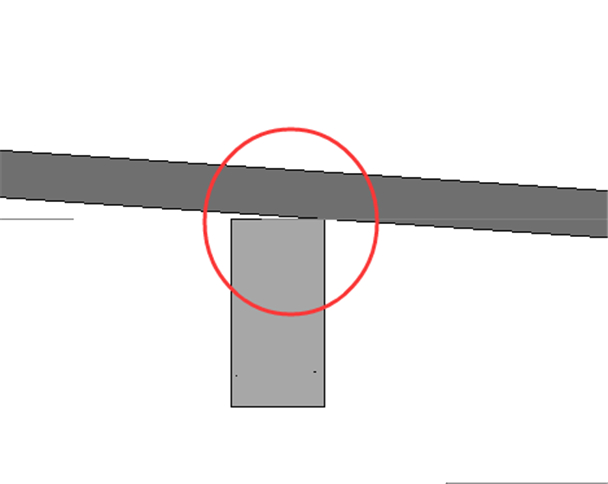

方法一：要将梁旋转至与楼面正交，如图所示。

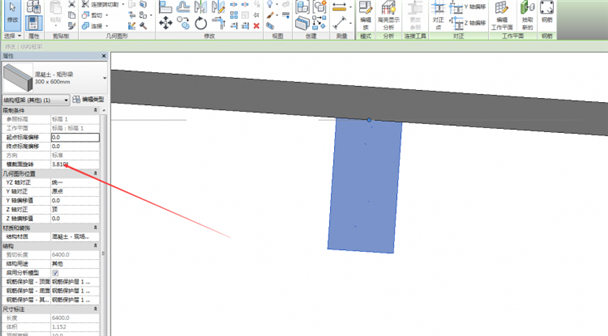

选择梁，在属性栏中将横截面旋转角度修改为楼面与水平面夹角一致即可（角度可以设置正负值），如图所示。

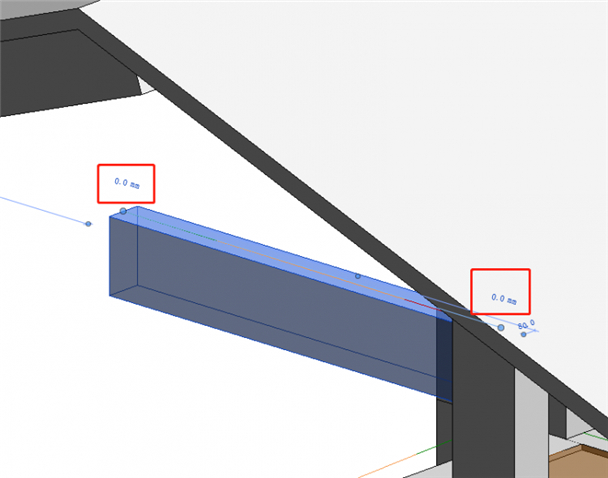

方法二：选中绘制完成的梁，通过修改梁起始点、终点的值来达到绘制斜梁的目的，此处一端偏移值设置为1000mm，如图所示。
