Revit斜梁与柱子连接方法:Revit中斜梁搭接问题

    文章来源:BIM国际庭院

    Revit中斜梁的搭接问题

    在Revit中,我们绘制建筑结构经常需要绘制结构框架,也就是我们所说的梁,对于非常规建筑来说,梁的搭接会出现很多问题,如下图。

Revit斜梁与柱子连接方法:Revit中斜梁搭接问题插图

    图中的梁的搭接并不是我们想要的,这时候就需要我们单独处理一下结构框架的连接方式。

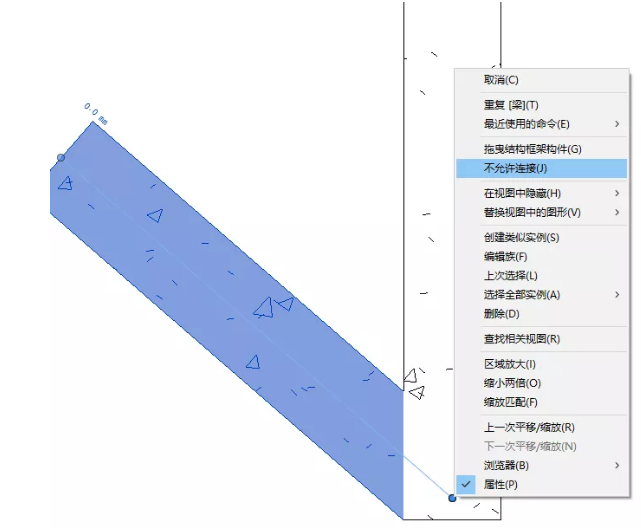

    1、随意点击其中一根梁,在梁的端点单击右键,选择不允许连接。

Revit斜梁与柱子连接方法:Revit中斜梁搭接问题插图1

Revit斜梁与柱子连接方法:Revit中斜梁搭接问题插图2

    2、两根梁分开后,用线性模型在另一根上画出梁的中线。

Revit斜梁与柱子连接方法:Revit中斜梁搭接问题插图3

    3、拖动分开的梁,注意梁的边角不能超过中间线段尽量贴合,但绘制出来的搭接量还是会出现一个小缺口。

Revit斜梁与柱子连接方法:Revit中斜梁搭接问题插图4

    4、最后绘制的搭接梁就完成了。

Revit斜梁与柱子连接方法:Revit中斜梁搭接问题插图5

Revit斜梁与柱子连接方法:Revit中斜梁搭接问题插图6
