Revit桩基础怎么绘制?Revit+Dynamo 桥梁桩基一键生成

    文章来源:广筑BIM

    在桥梁建模时大家是不是也对桩基又爱又恨?

    桩基结构非常简单,使用拉伸就能完成。

    但同时又需要逐个对应桩基坐标、高程等进行桩基放置,而这一步操作,消耗了大量时间做重复性的工作。

    所以今天给大家分享一下如何利用Dynamo一键放置一座桥梁的全部桩基。轻松解决你的烦恼!

    (这个原理同样适用于其他构件重复性的放置。)

    一、前期准备

    1、统计桩基放置数据,并新建项目;

    2、新建公制常规模型族,利用拉伸命令创建一个桩基模型,并添加桩径以及桩长两个参数,完成后导入项目。

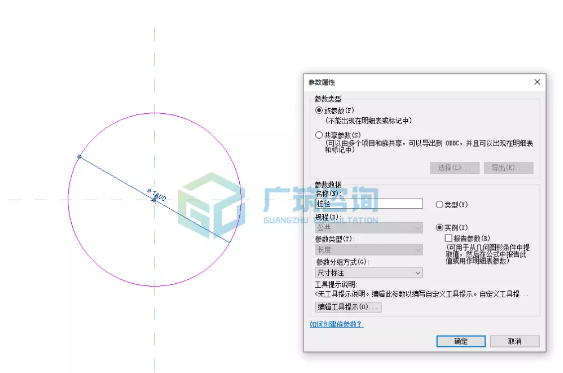

    桩径参数添加

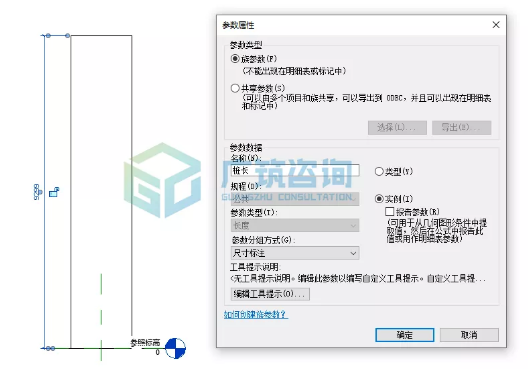

    桩长参数添加

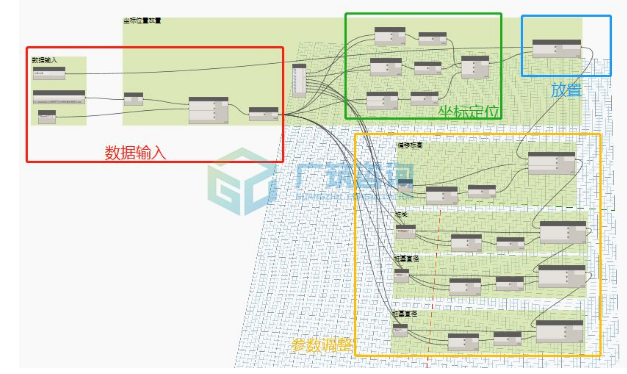

    二、编制Dynamo节点包

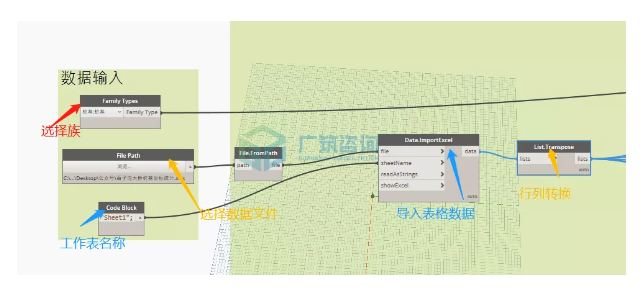

    第一步:数据导入节点编制;

    第二步:对导入数据进行处理;

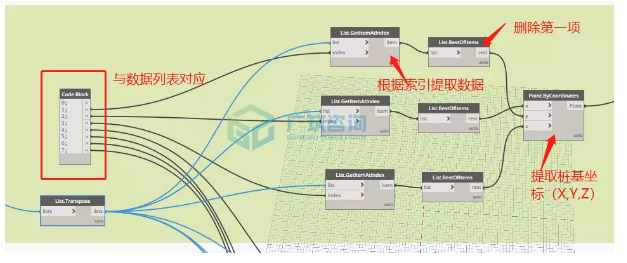

    1、坐标提取节点编制;

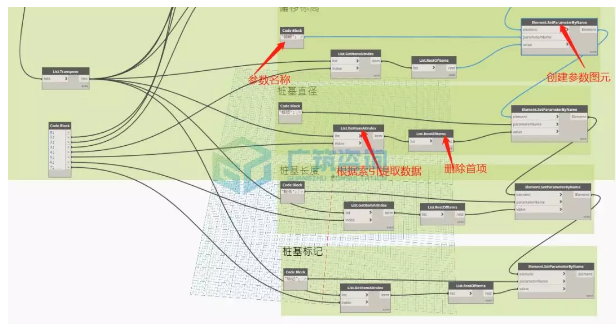

    2、参数调整节点编制。

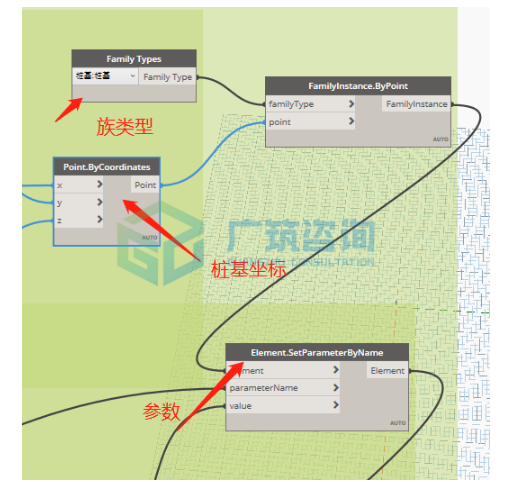

    第三步:桩基放置节点编制;

    第四步:编制完成。

    三、桩基放置

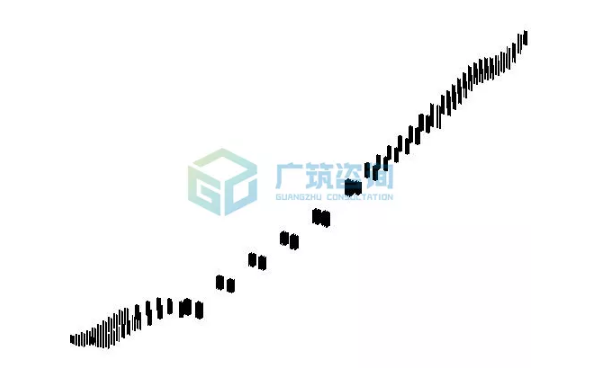

    1、在编制完成的Dynano节点包中导入数据,点击左下方“运行”按钮,运行完成后,整个桥的桩基模型就放置好了。

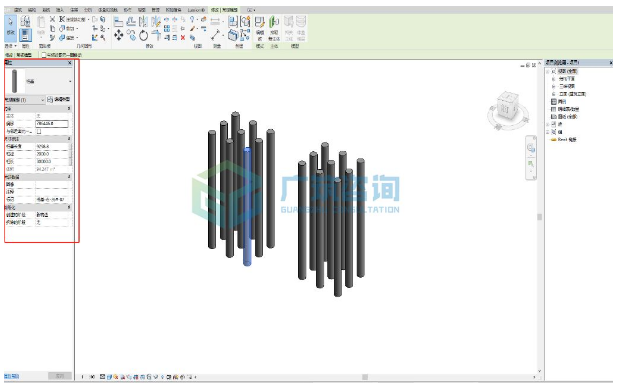

    2、单击每个桩基,属性栏中出现添加的所有参数,均可进行修改哦~
