在做项目的时候，特别是住宅项目。在绘制完结构的墙柱梁板后，接着就是绘制建筑上的填充墙。由于模型精度的要求，填充墙的顶部都会降至梁底。今天我就给大家介绍一种快速的方法，提高大家的工作效率。今天用的版本是revit2017。
一、给梁创建共享参数，便于后面添加过滤器。

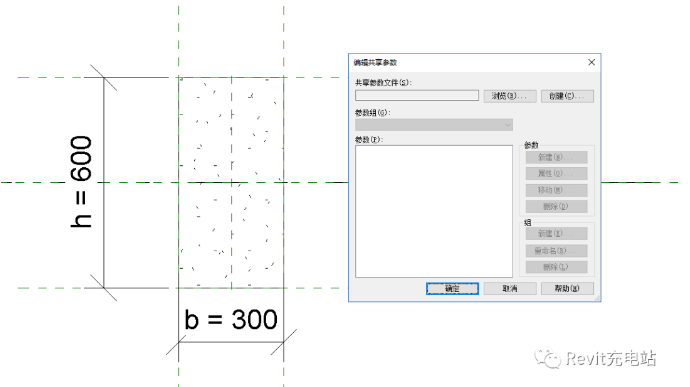

1.进入梁族的编辑环境里，创建共享参数。
按照先创建参数组然后再创建参数的顺序来，建立一个梁高的共享参数。

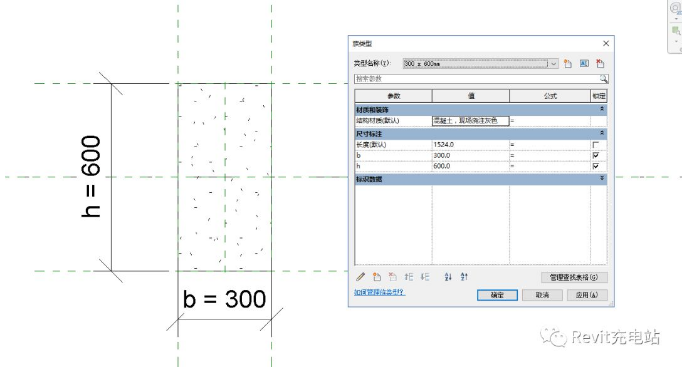

然后再去族类型里面新建族参数。

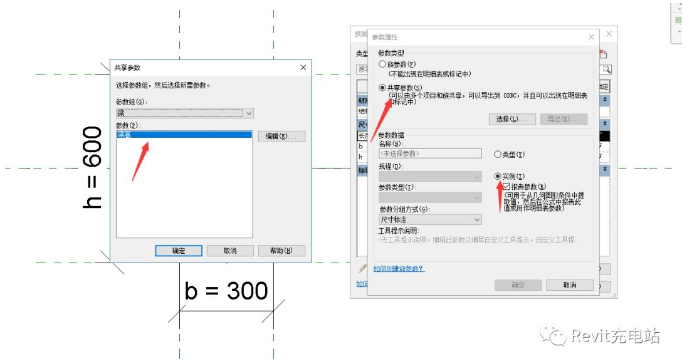

新建一个参数，选择共享参数。

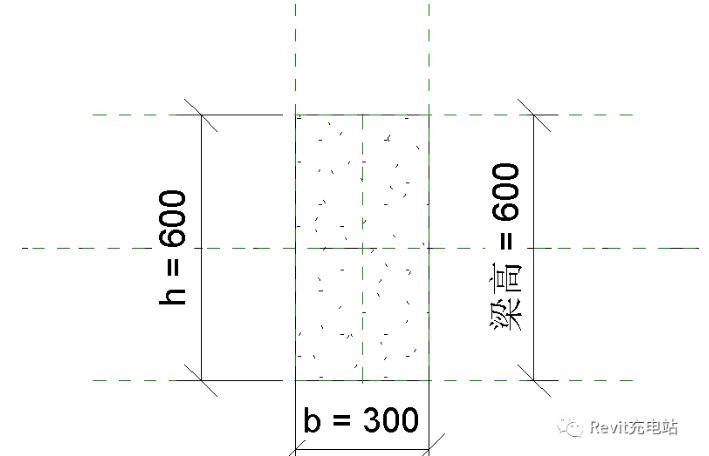

点击确定后，我们用标注（快捷键DI）命令，标注梁高，然后再把刚才创建的参数赋予上去。

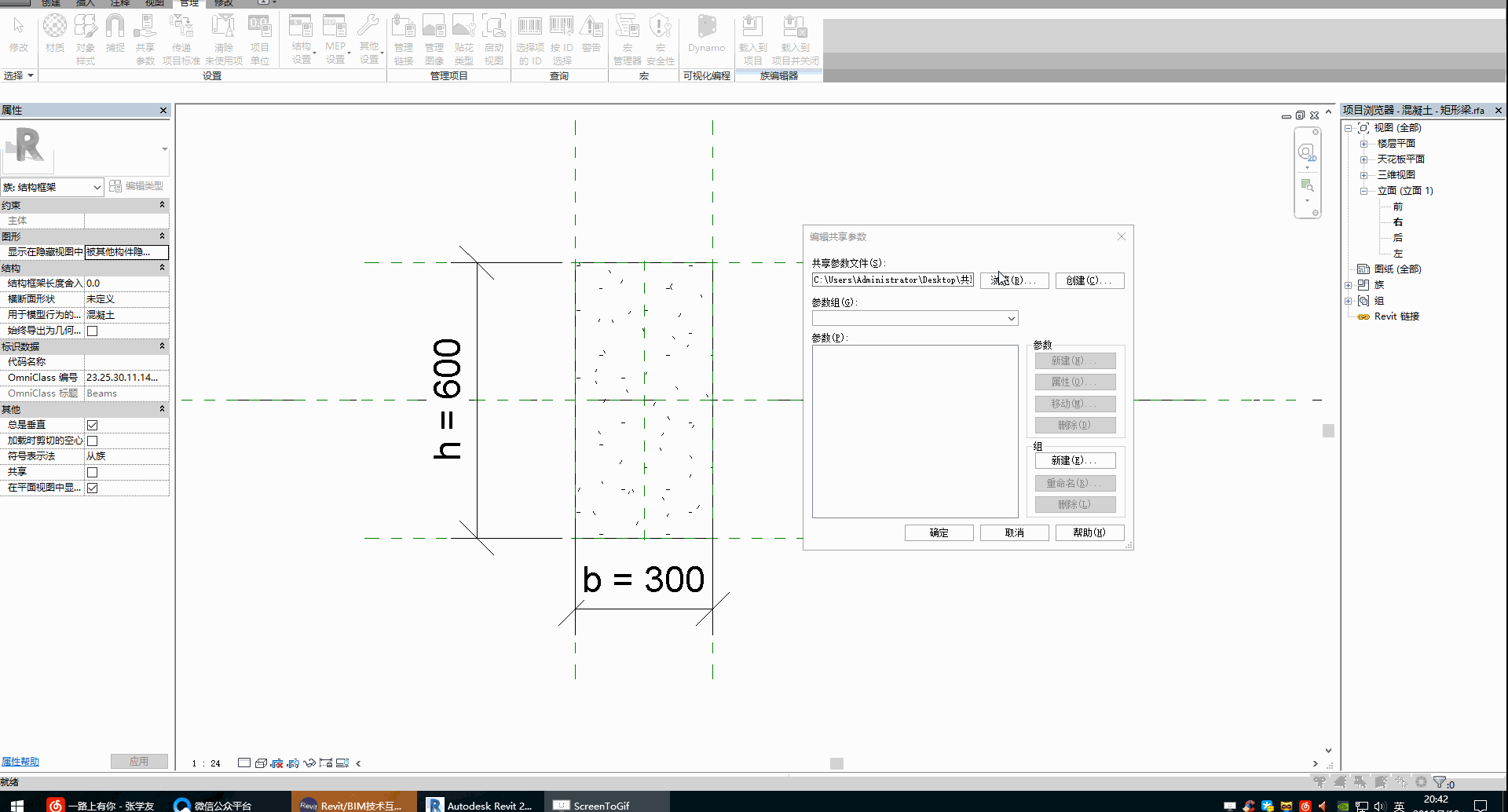

这样梁族部分就完成了，我们把梁载入到项目中去，然后关闭族编辑器。附上gif图。
二、在项目中创建过滤器。
把梁加载到项目后，更新了梁的参数。我们就来建立过滤器。打开图形可见性设置（快捷键VV），添加过滤器。

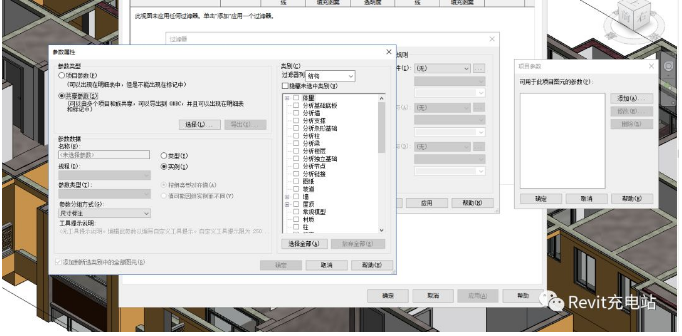

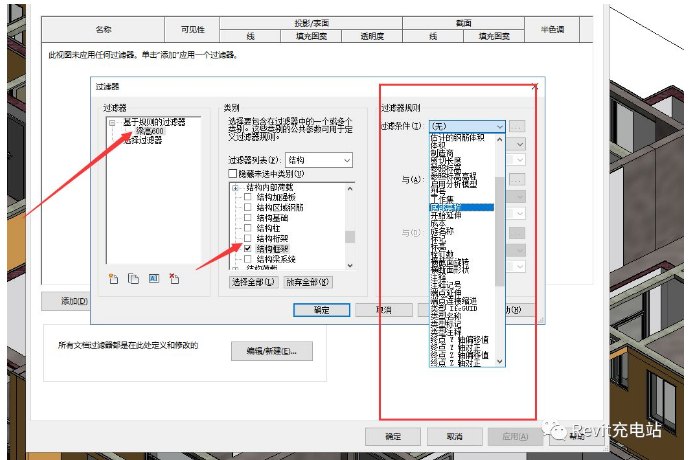

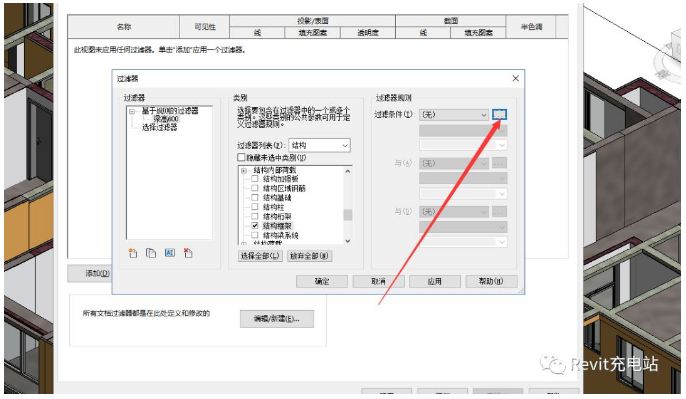

这时候的过滤条件里找不到梁高这个参数的，我们要把它加进来。点击这里

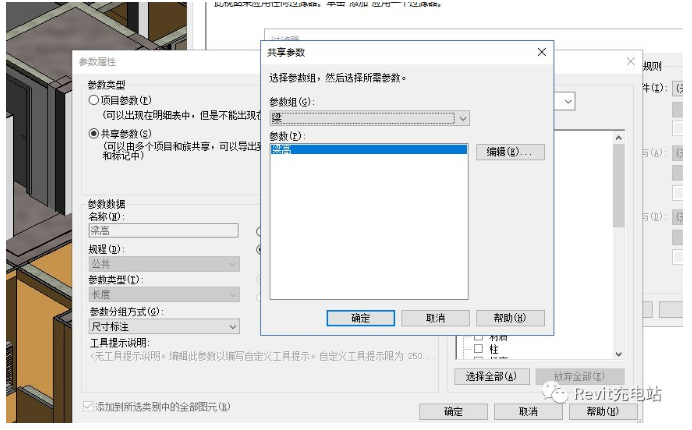

然后选择共享参数。
然后选择梁高

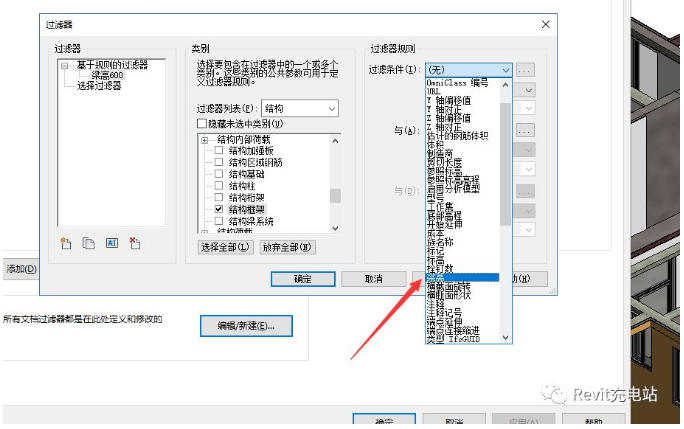

然后确定，我们再回到过滤条件这里来，就可以选择梁高这个参数了。

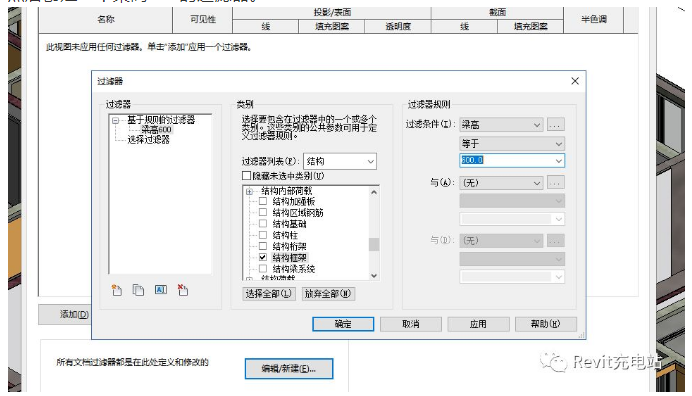

然后创建一个梁高600的过滤器。

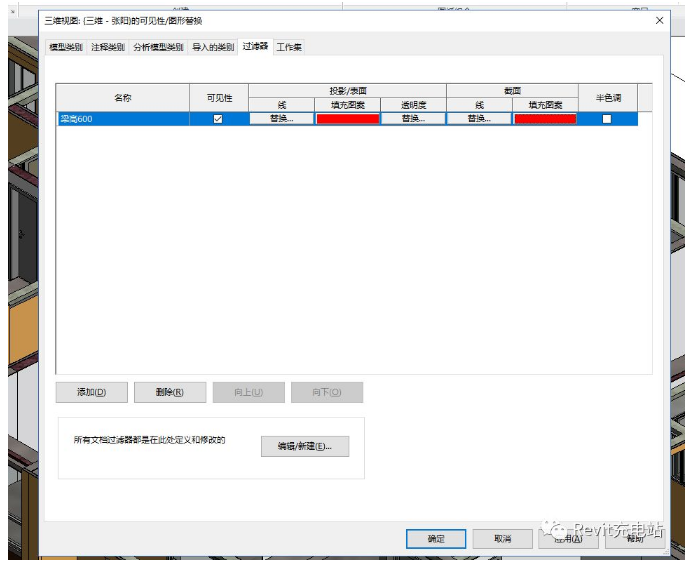

将它添加到过滤器中，然后赋予颜色。

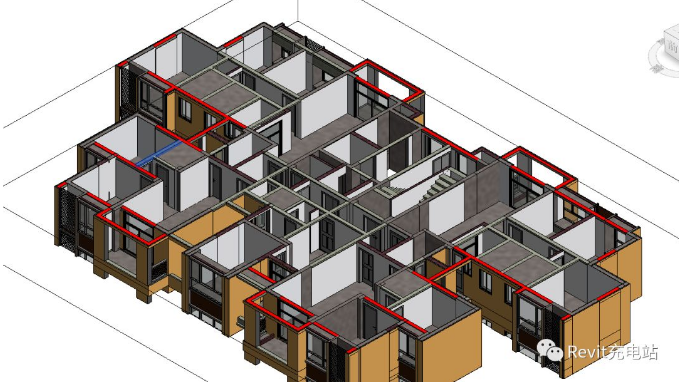

然后我们就可以看到梁高为600的梁是红色的了。
这样我们第二步就搞定了。
三、建立全局参数。

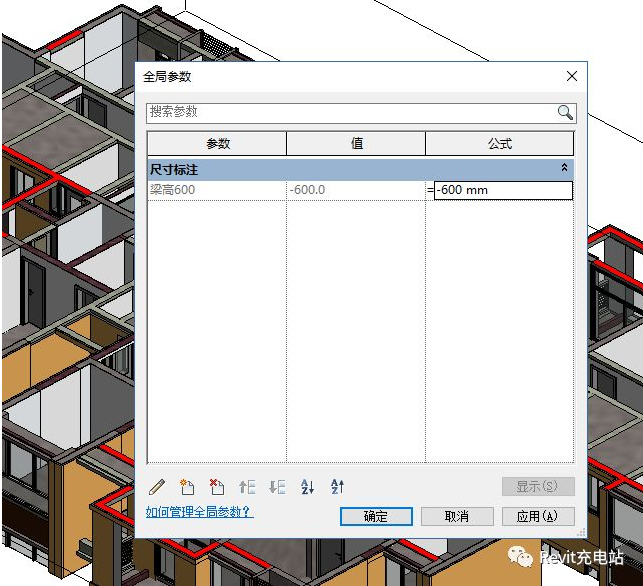

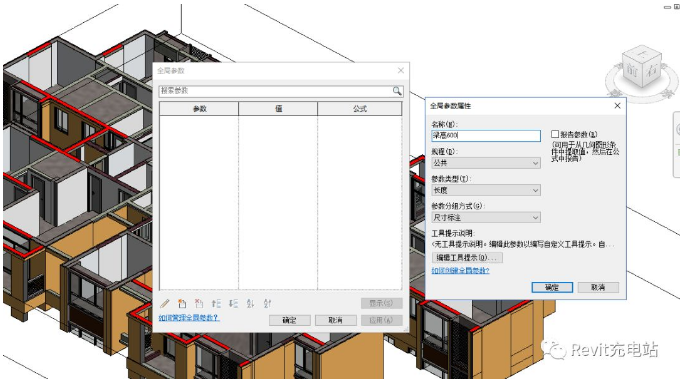

在管理选项卡下，建立全局参数。参数名为“梁高600”
由于我们墙顶要降600mm所以我们这里输入-600，点击确定。

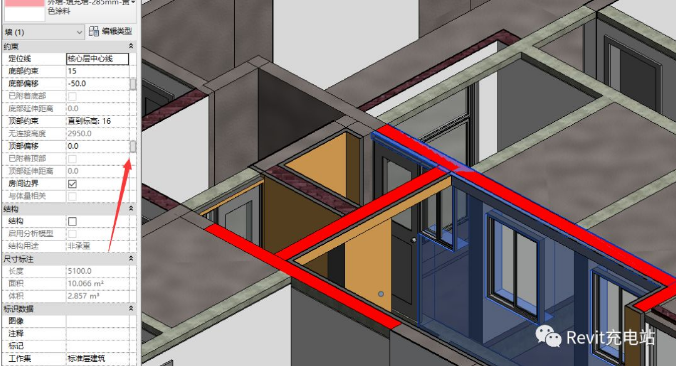

我们选择一个位于梁高600梁下面的墙。
然后关联参数。

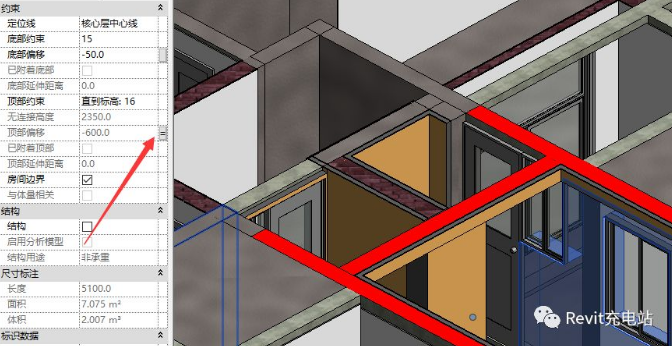

点击确定后，墙顶部就会偏移-600mm了。
