Revit护栏族建立方法:Revit如何利用栏杆族制作防护栏

image_print阅读模式

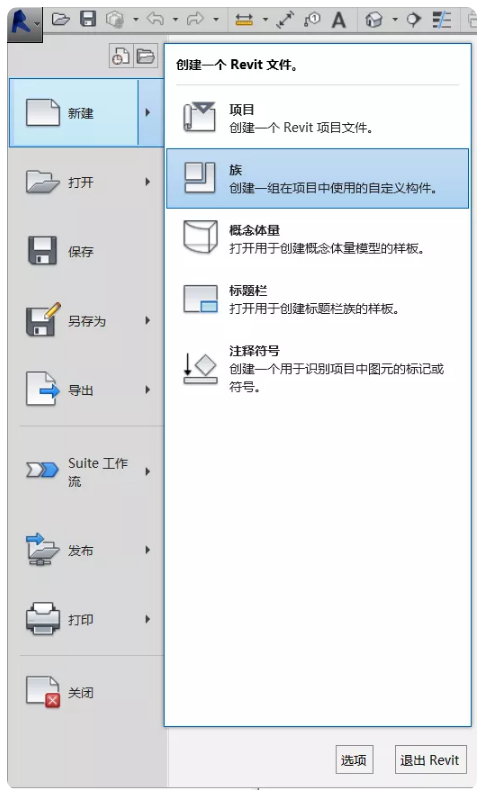

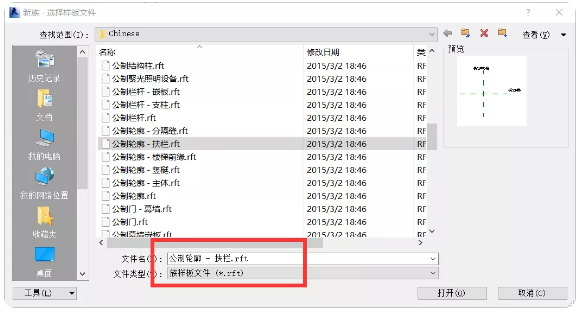

    1、创建一个防护栏的栏杆轮廓族。

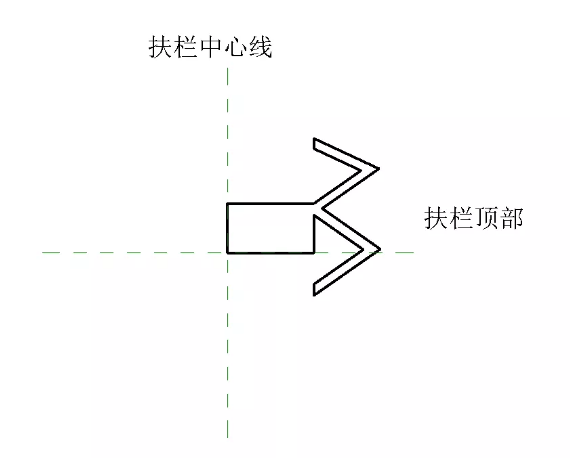

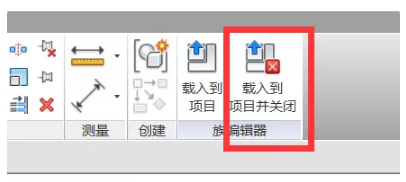

    2、画出防护栏的形状,保存并载入到项目中。

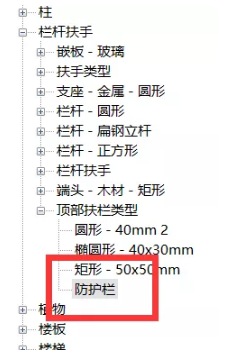

    3、在顶部栏杆类型处复制一个类型,并重新命名。

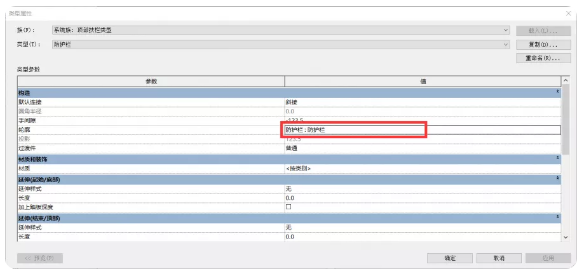

    4、单击新命名的类型(防护栏),修改轮廓为载入的族类型。

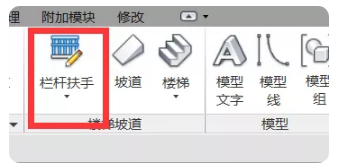

    5、在建筑选项卡中,单击栏杆扶手命令。

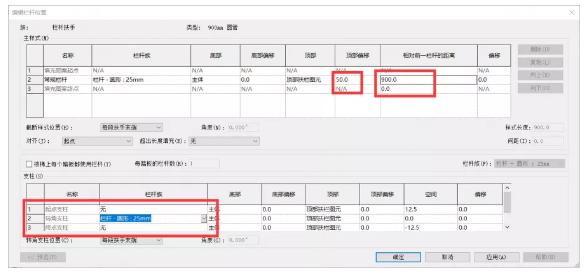

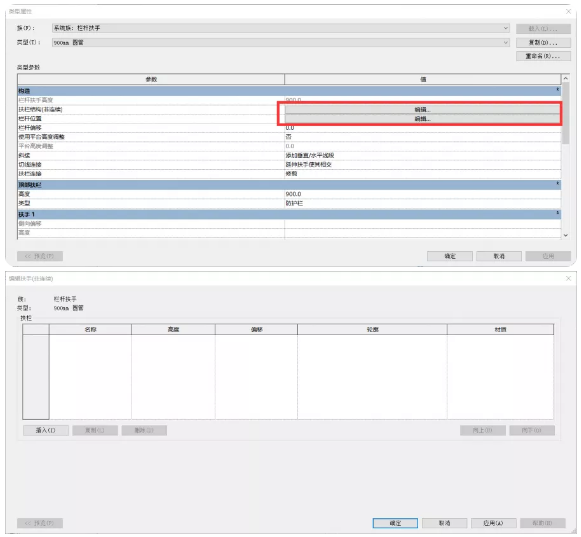

    6、在属性选项卡中→点击编辑类型→编辑扶栏的结构(把里面的内容全部删除)→编辑栏杆的位置(可以修改顶部偏移与相对前一栏杆的距离的数据,把起点支柱与终点支柱的栏杆族修改为“无”。)

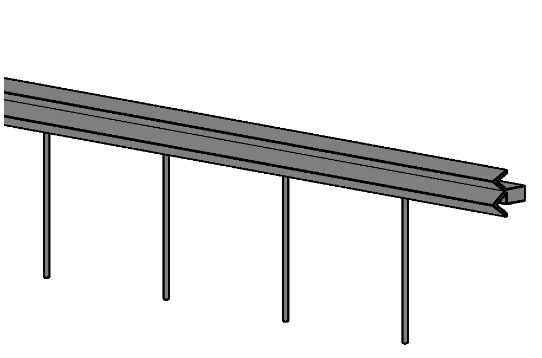

    7、完成。
