Revit构造柱生成方法:构造柱免支模工艺详解!中建七局BIM演示

image_print阅读模式

    传统的构造柱施工工序较多:

    构造柱钢筋绑扎→砌体施工留马牙槎→粘贴双面胶带→支模→混凝土浇筑→拆模。

    施工过程中混凝土浇筑振捣不密实,拆模后表面成型质量差,且二次结构施工进度往往会影响内外装抹灰进度,砖混交界面处理不当易造成后期抹灰空鼓开裂等质量风险。

    -传统的构造柱施工示例:

    ▲支模浇筑并拆模

    构造柱免支模施工工序简单:

    构造柱钢筋绑扎→U型空心砌块随砌体同时施工→混凝土浇筑。

    感官成型质量好,节省工期,构造柱与砌体施工进度可同时进行。同时成型后,构造柱与砖砌体表面平整度偏差小。并且不存在传统构造柱施工后对双面胶带的处理问题,降低了后期抹灰施工空鼓开裂的质量风险。

    -构造柱免支模施工示例

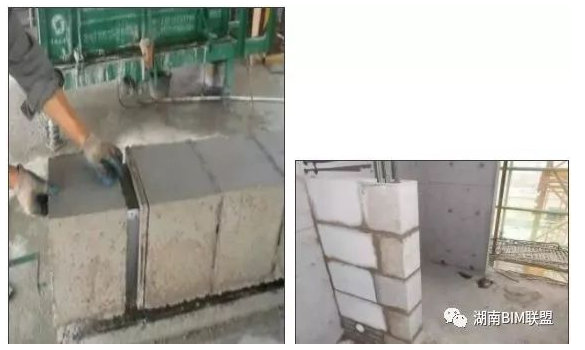

    ▲空心砌块制作空心砌块施工

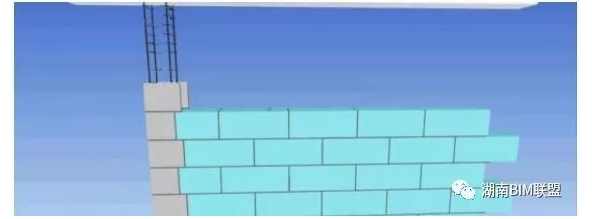

    ①边缘构造柱:

    ②一字形构造柱:

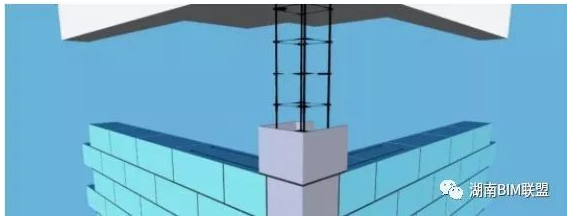

    ③转角形构造柱:

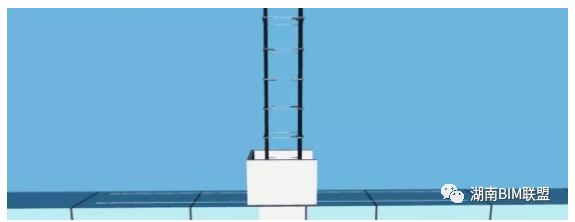

    ④丁字形构造柱:

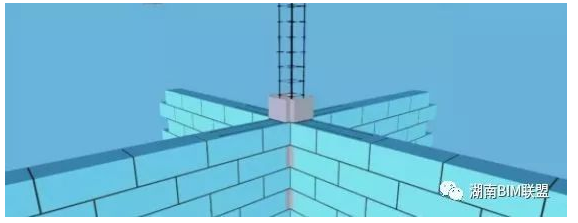

    ⑤十字形构造柱

    构造柱免支模施工技术,主要技术难点在于设计和预制免支模砌块,预制好的空心砌块与砌体一起施工,完成后即可浇筑,免去支模环节。与传统的构造柱施工方法综合比较,新工艺的施工效率更高,工程质量更有保证。

    来源:BIM   微信公众号  築龍BIM
