Revit格栅怎么画？Revit如何绘制可以任意控制角度的参数化格栅

    可任意控制角度的参数化格栅用途很广，可利用嵌套族的方法与窗族组成可调角度的百叶窗，也可与法兰组成可调角度的百叶风口。下面来看看如何去绘制可控制角度的参数化格栅吧。

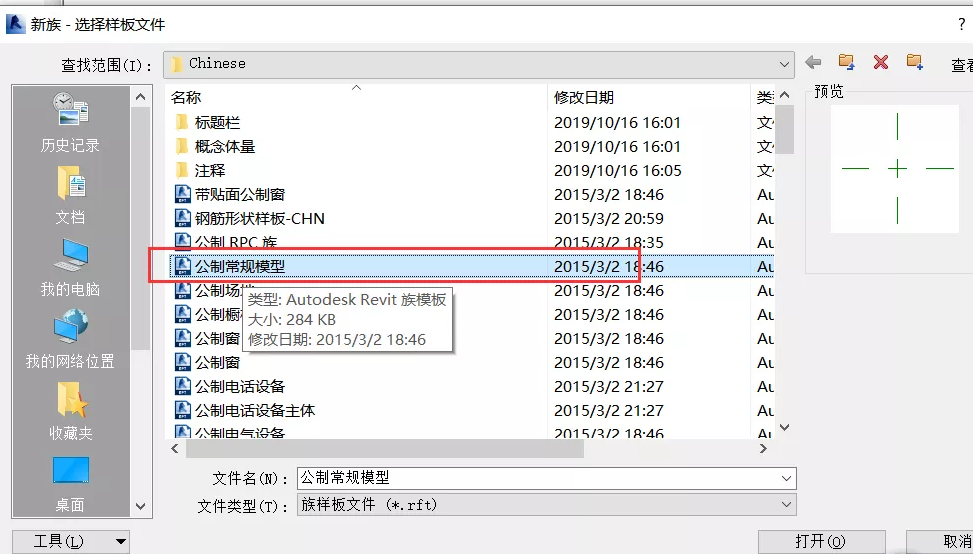

    1.新建族–公制常规模型。

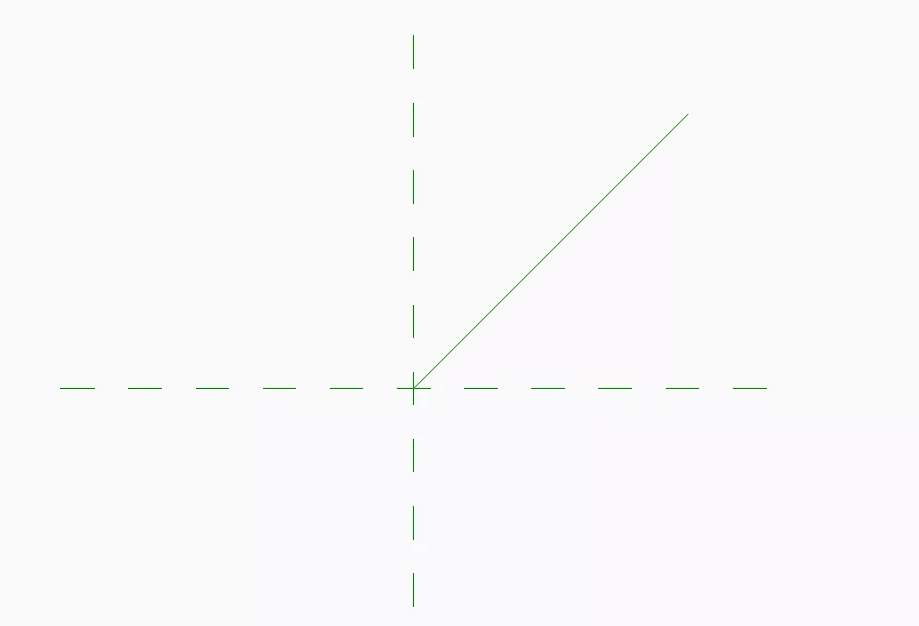

    2.利用参照线绘制一条任意角度的参照线，并用TAB键将端点对齐锁定。

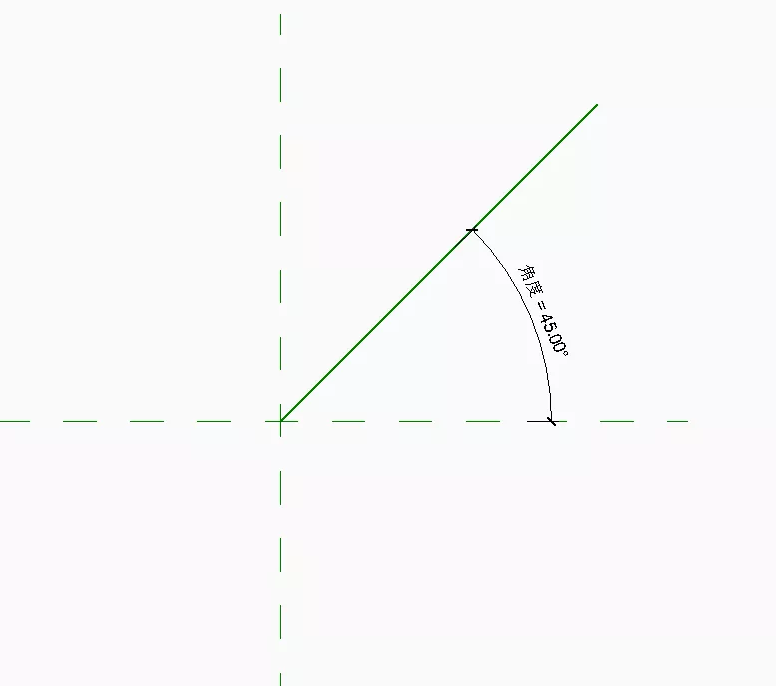

    3.给参照线添加角度的标签。

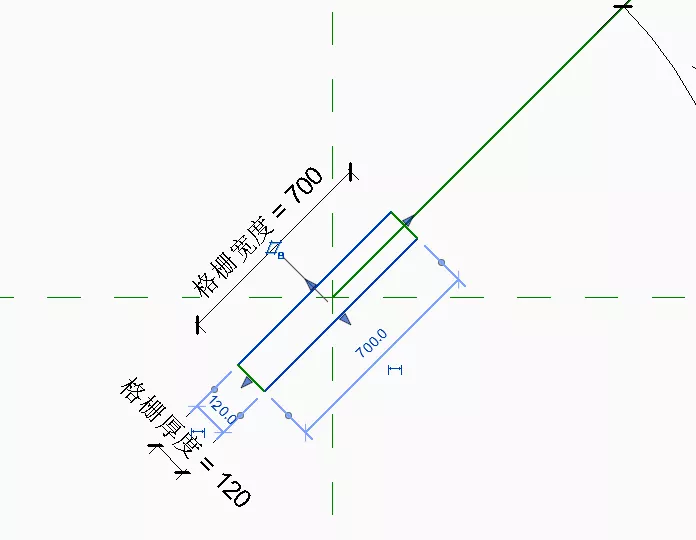

    4.利用创建拉伸命令配合拾取线命令创建轮廓，并添加格栅宽度和格栅厚度的标签。

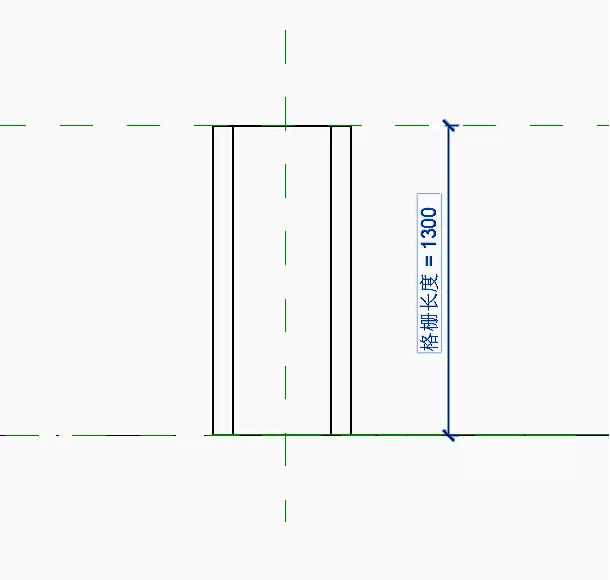

    5.完成后转到立面视图，控制好格栅的长度，并添加格栅的标签，然后锁定。

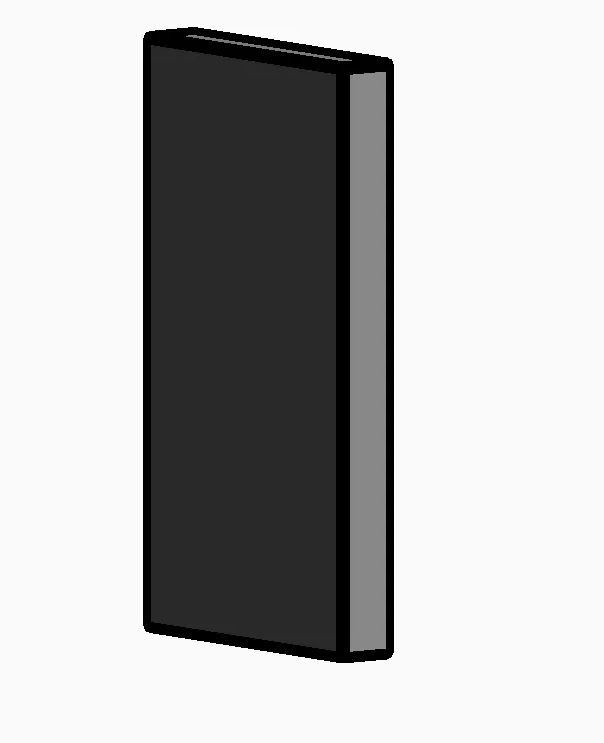

    6.完成后就可以任意控制角度的参数格栅。
