Revit无法替换图元类别的图形

image_print阅读模式

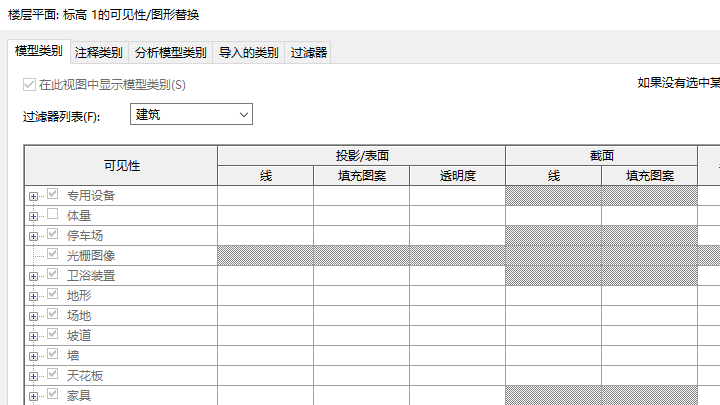

在视图中,您希望使用“可见性/图形”对话框更改图元类别的显示或图形,但类别显示为灰色,无法对其更改。

问题:类别的可见性可能由视图样板控制。

解决方案:请执行下列任一操作:

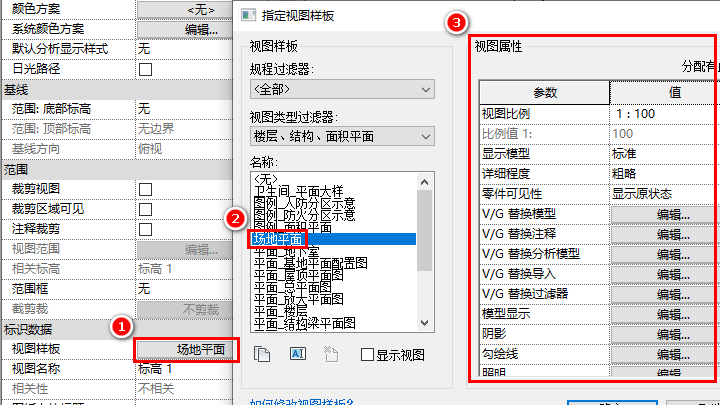

1、修改指定的视图样板:

在项目浏览器中,单击视图名称。 在“属性”选项板上,单击“视图样板”的值。 在“应用视图样板”对话框中,对于与目标类别相应的“V/G 替换”参数,请执行下列操作之一:

1.1单击“编辑”,并更改目标类别的可见性设置。

1.2清除其“包含”复选框,以便视图样板不再控制该类别集的可见性设置。

1.3更改视图样板将影响依赖于该样板的所有其他视图。

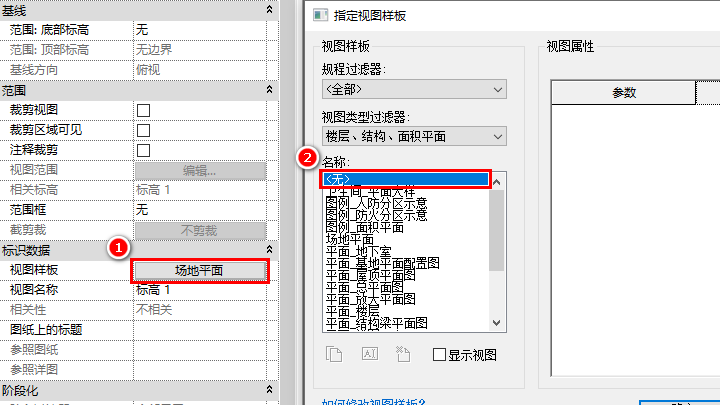

2、取消视图与样板的关联

在项目浏览器中,单击视图名称。在“属性”选项板上,对于“视图样板”,选择“无”。

视图将不再链接到样板。该视图将保留其当前属性,但以后对样板的更改不会影响该视图。现在,您可以替换图元类别的可见性。

3、将新样板指定给视图:

在项目浏览器中,单击视图名称。在“属性”选项板上,单击“视图样板”的值。 在“应用视图样板”对话框中,根据需要选择定义目标类别可见性的其他样板,或者选择不定义其可见性的样板,以便为每个单独的视图定义可见性。
