体量外形编辑问题：内建体量后如果想要修改轮廓、路径怎样快速编辑呢，或者干脆删除后重新建模，现在2011新增加的外形编辑功能，能够快速实现你的需要？
(1)内建一体量如（图-1）所示，如果要修改其外形可以选择体量进入在位编辑，选择体量的某个面，自动激活“修改│形式”选项卡，点击“形状图元面板”下的“融合”（如图-2）命令，显示如（图-3）。

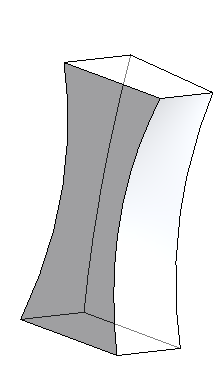

图-1
图-2
图-3
(2)对实体对象执行该操作后，表面会消失，但是创建之初的轮廓曲线以及路径将会保留，继而我们可以继续利用这些曲线以及路径进行新的实体的创建。对轮廓的任意面可编辑、移动，全选所有的面点击创建形状，即可完成新的实体的创建，如图-4。
图-4
(3)此外，选择要修改的面点击轮廓编辑，也可实现外形的编辑，如图-5。
图-5
