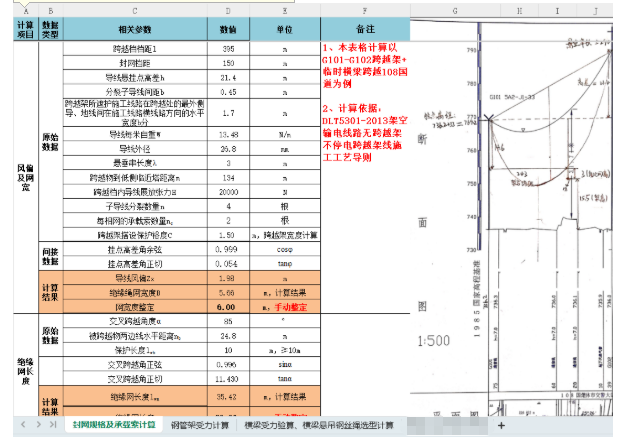

Excel版跨越架跨越架、临时横梁封网装置计算表格合集

项目 计算 类型 数据 相关参数 数值 单位 备注
跨越档档距1 395 1、本表格计算以
封网档距 150 G101-G102跨越架+
临时横梁跨越108国
导线悬挂点高差h 21.4 道为例
分裂子导线间距b 0.45
跨越架所遮护施工线路在跨越处的最外侧导、地线间在施工线路横线路方向的水平
1.7
2、计算依据:
宽度b分 DLT5301-2013架空
原始 导线每米自重W 13.48 N/m 输电线路无跨越架
数据 导线外径 26.8 不停电跨越架线施
风偏 悬垂串长度λ 3 m 工工艺导则
及网 跨越物到低侧临近塔距离m 134
宽 跨越档内导线展放张力H 20000 N
子导线分裂数量n 4 根
每相网的承载索数量n。 2 根
跨越架搭设保护裕度C 1.50 m，跨越架宽度计算
间接 挂点高差角余弦 0.999 COSQ
数据 挂点高差角正切 0.054 tanq
导线风偏Zx 1.98
计算 结果 绝缘绳网宽度B 5.66 m,计算结果
网宽度整定 6.00 m，手动整定
交叉跨越角度a 85
数据 原始 被跨越物两边线水平距离nb 24.8
保护长度1 10 m，≥10m
绝缘 交叉跨越角正弦 0.996 sina
网长
度 交叉跨越角正切 11.430 tana
计算 绝缘网长度1 35.42 m，计算结果
结果
< >1 封网规格及承载索计算 钢管架受力计算 横梁受力验算、横梁悬吊钢丝绳选型计算
