大家好，新一期的分享,来啦！
对于云线，我们一般都会在CAD图纸上加上编号或标注做一定的示意说明，Revit中这一部分除了需要用对应类别的标签族以外，同样也需要涉及到“修订”相关的内容设置。
今天，让我们来看一下如何进行操作吧！
1.创建云线标签族

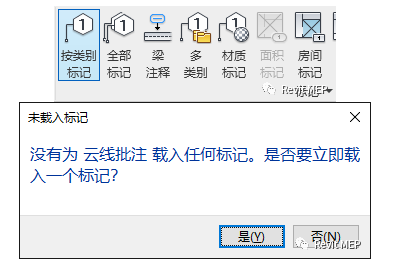

通常我们的项目样板中不会包含“云线标签”族，“按类别标记”时会弹出提示，点击“是”寻找对应族文件：

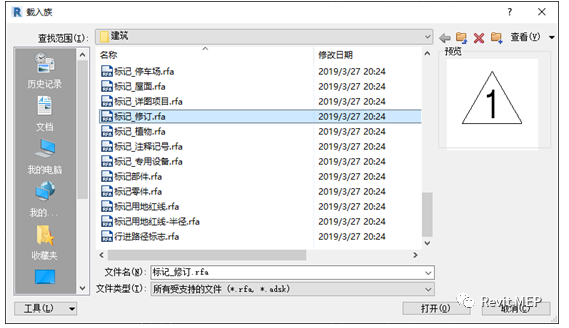

从revit自带内容包内载入“注释”>“标记”>“建筑”下寻找“标记_修订.rfa”的族文件，路径：C:ProgramDataAutodeskRVT2020LibrariesChina注释标记建筑

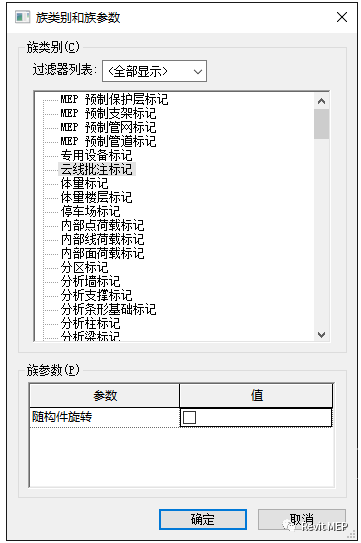

或者新建一个云线批注类别的标签族：
默认标签族只显示了“修订编号”信息：

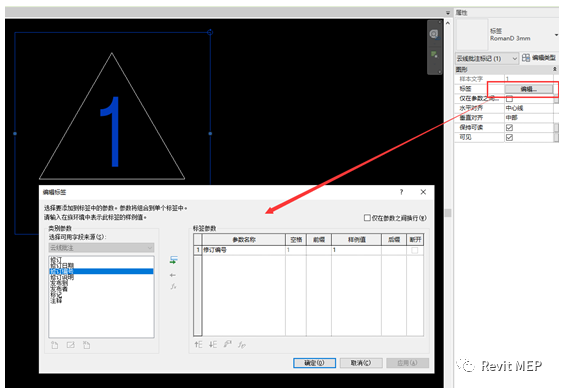

通过编辑族中的标签，可添加和修改字段；
增加修订说明等信息时，可删除三角形外边线，以免文字溢出：

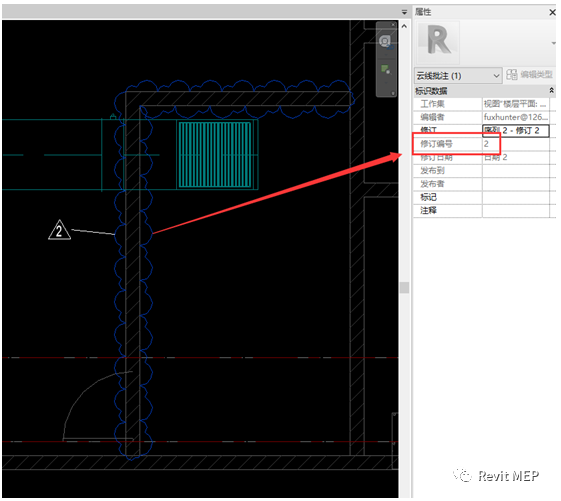

修改后的样式如下，但我们发现并无法在云线的属性上修改这些信息：
2.修订与云线的关系

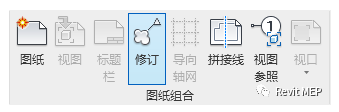

revit中“云线批注”与“修订”是关联的：

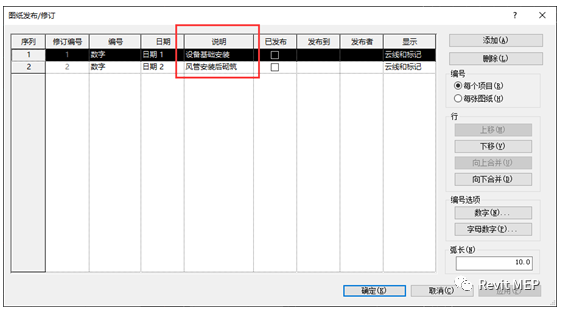

因此云线的修订说明也在此进行定义：

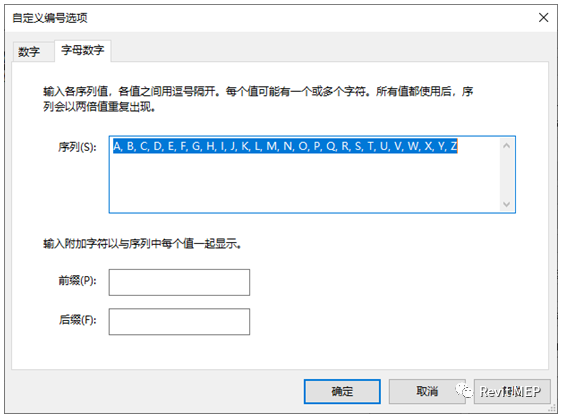

包括编号的顺序、使用数字或英文编号等等：

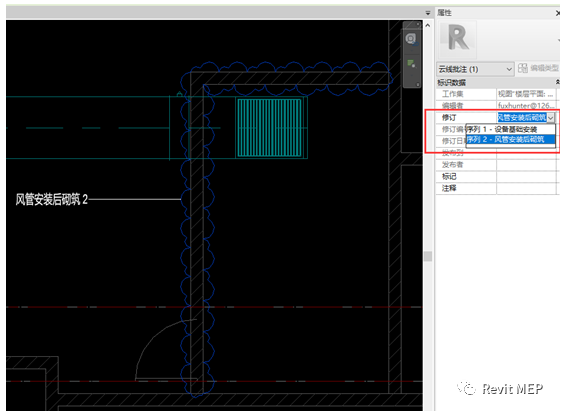

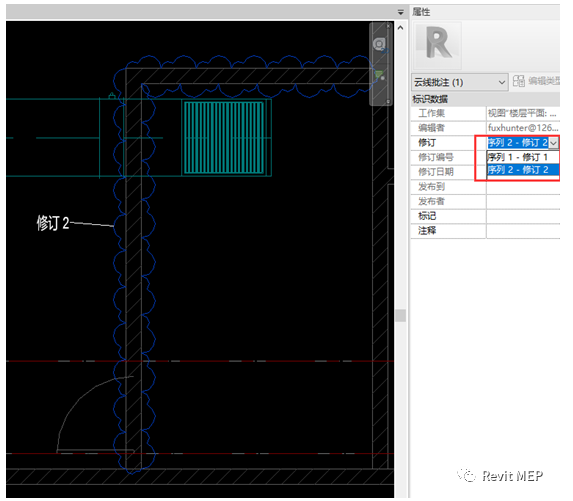

当然我们也要下拉设置云线属性中对应的“修订”内容：
对于云线批注和修订说明的定义，实际用起来还是有一些歧义的。
大多数朋友用来描述某一个单点问题，而revit中的设计却是用来定义某一批次修订的问题，因此使用和管理起来还是不太方便！
