在Revit机电中,一般都会遇到需要有坡度的管道,一般出现最多的是“空调冷凝管”,那就以“冷凝管”为例,简单的概述一下带坡度的“冷凝管”的创建。

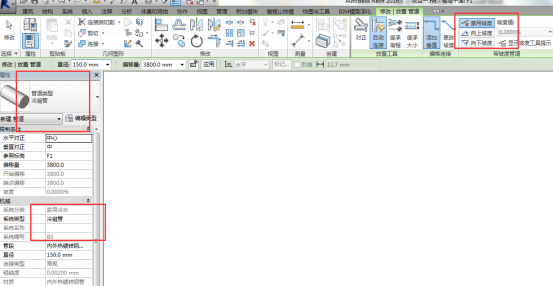

打开Revit,在“系统”栏中选择“管道—冷凝管”,如下图。



在默认的情况下,是禁用坡度的,如果是需要带坡度的管,可以选择向上或向下的,然后在给一个坡度值,一般“冷凝管”的坡度取得最多的是千分之五。

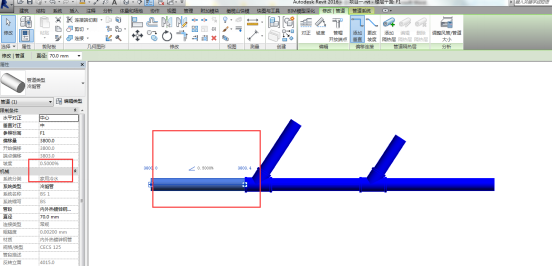

下面就选择向上的坡度,坡度为千分之五,开始绘制管道,如下图。



如果是像这种带有分支的坡度管,就先画分支的管,完了之后在回来画直的管,这样不容易出现错误。
之前在创建管的时候有一个向上或向下的坡度,这是表示向上是从最低点往最高点绘制,向下就是相反的意思,两种方式都可以。主要取决于个人。
