revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法

    关于Revit

    Revit为建筑与营建工程业界中较普遍使用的【BIM软件】工具,由美国Autodesk(欧特克)公司于2002年所发表。欧特克公司试图提供横跨建筑生命周期的BIM软件工具,而全系列已经更新至2019版本,其主要的特色为学习过程较容易上手,具备人性化的操作接口。

    Revit软件采单一模型建立概念,可产出各方位的视图以及各图说数据,并且提供项目的自动协调能力,自动管理图面的变更与参照。支持相同项目中同时进行模型作业与使用,且其对象数据库可同时间支持多重使用者建置与使用。

    Revit超简单制作地库墙漆做法

    众所周知Revit并不是一款在制作效果方面见长的软件,但是因为工作需要我们要制作一定效果时候怎么办呢,比如说给地库墙壁刷统一规格的墙漆,下面介绍一种简单实用的方法。

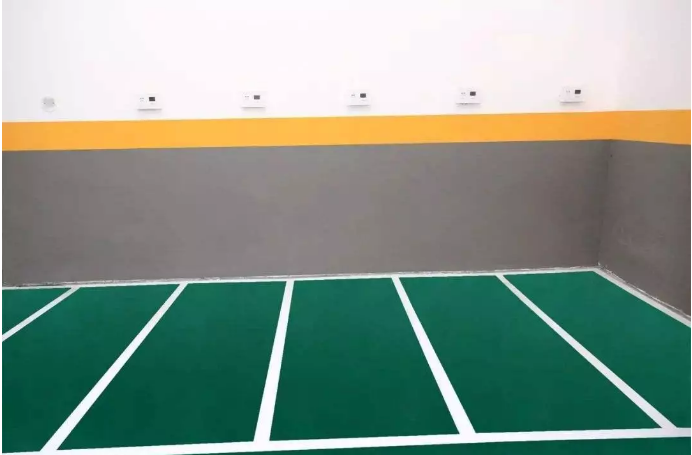

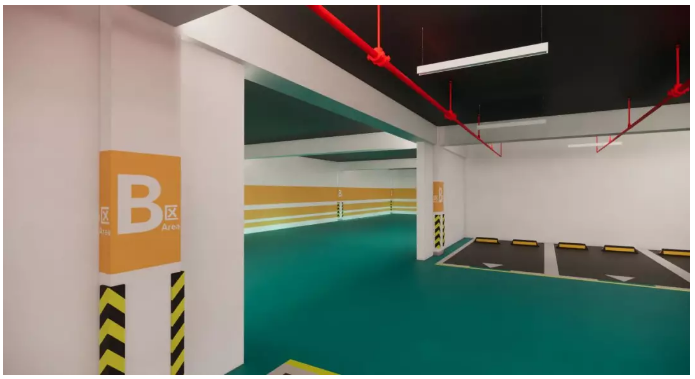

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图

    网络图片▲

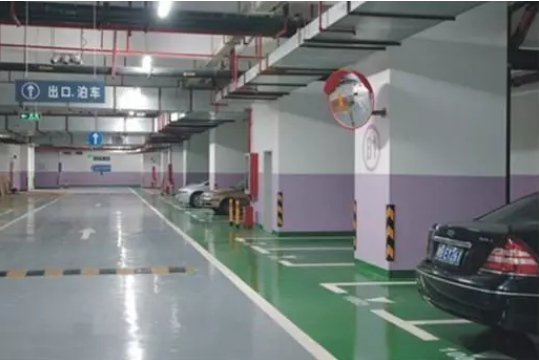

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图1

    网络图片▲

    具体做法:

    1.构思想要达到的效果,思考哪种制作方式最高效,且省力

    2.想要达到图示效果,此次选用薄墙代替油漆的方法,针对有特殊花纹或者不规则图形的墙漆我们有另外的做法

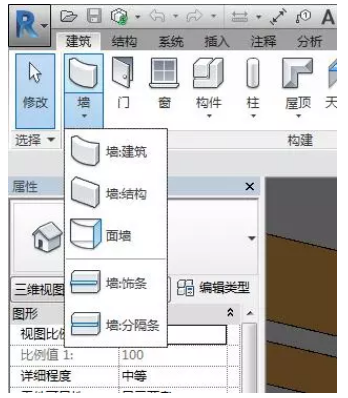

    3.打开Revit软件,在已有模型中选择构件-墙-墙饰条

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图2

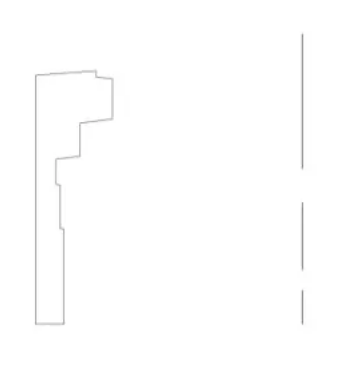

    4.在Revit族中打开并修改墙饰条,以达到想要的效果,原模型中测得墙漆需要的高度和造型尺寸,为了使墙漆不影响后期墙体效果,墙面厚度控制在2mm左右就可以了,下图为默认墙饰条效果和修改后的

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图3

    5.将修改后的墙饰条导入进项目并进行测试,看是否是想要的效果,依次将墙饰条布满整个车库边缘墙壁,因为是墙饰条类型的构件,一面完整没有拐角的墙只用点击一次就可以了,非常的方便!

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图4

    6.给墙漆附加应该给的材质

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图5

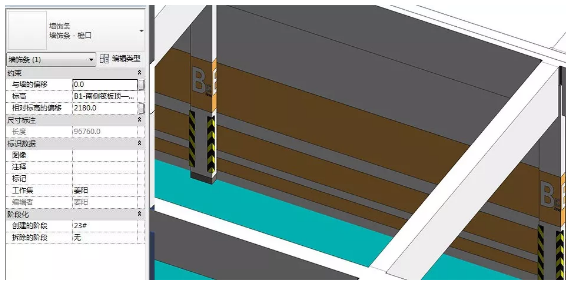

    7.统一修改高度,使位置显示正确

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图6

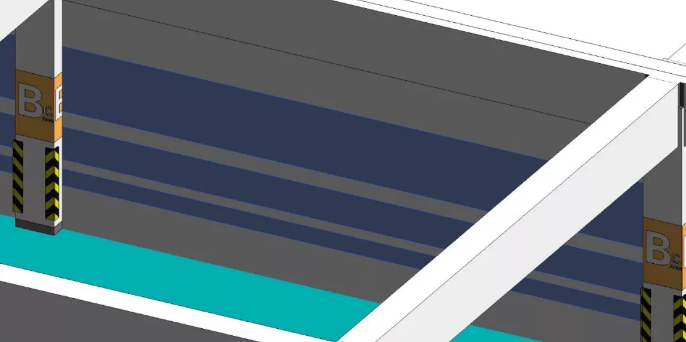

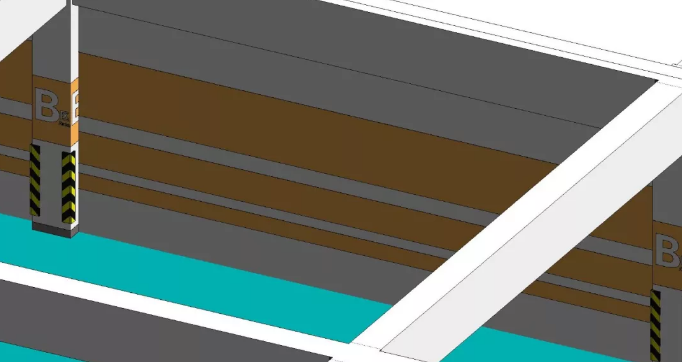

    8.最终效果展示

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图7

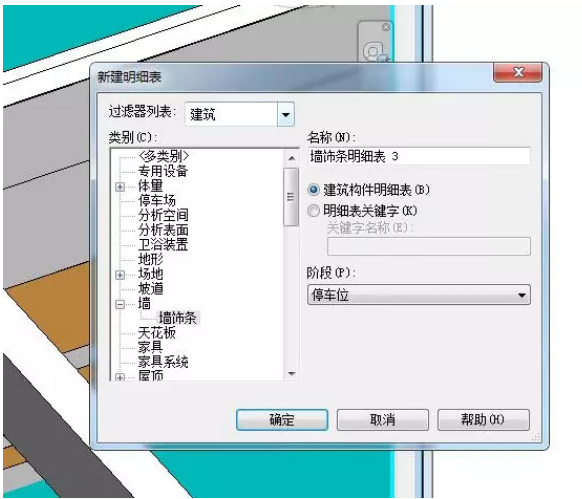

    9.打开明细表,选择墙漆创建时候的对应类型明细表,创建明细表

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图8

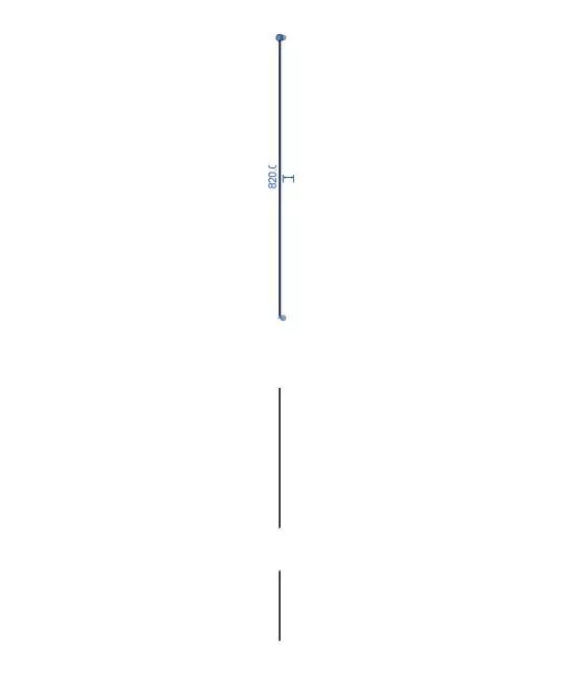

    10.计算墙漆应刷面积的高度部分,此部分是确定状态的,为了精确计算不含中间空白墙面部分,本次墙漆应刷高度为三个部分相加等于1435mm

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图9

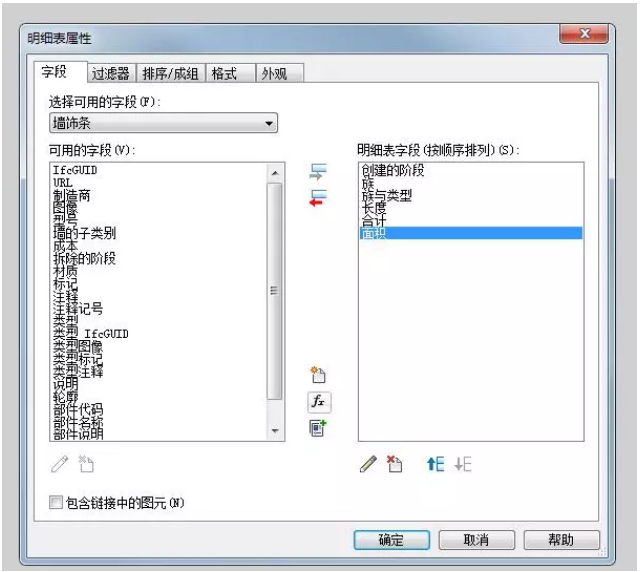

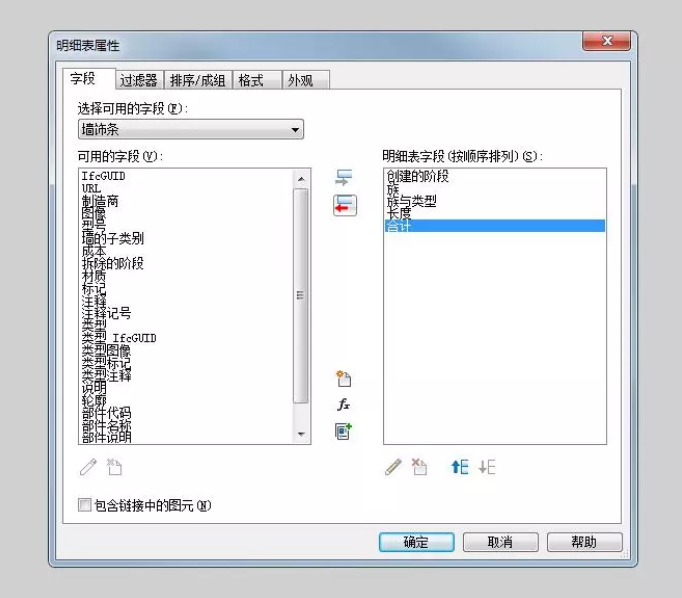

    11.加入几个系统默认的明细表字段

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图10

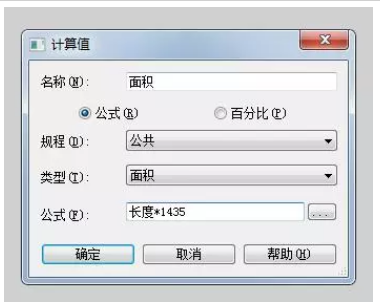

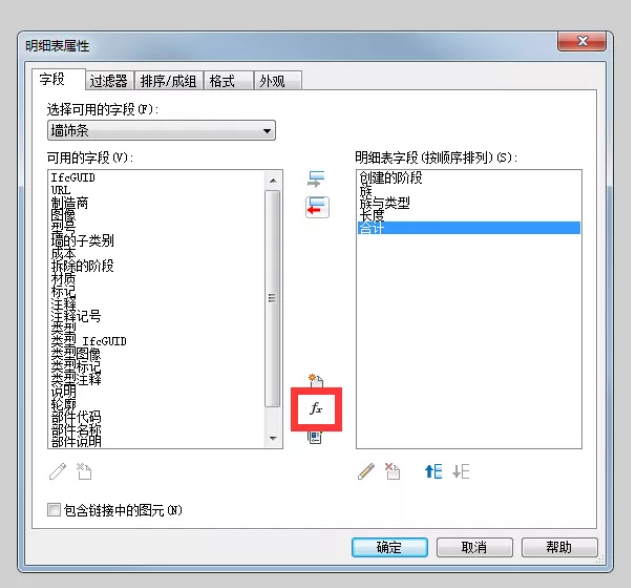

    12.创建面积字段的函数计算公式

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图11

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图12

    13.得到面积字段

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图13

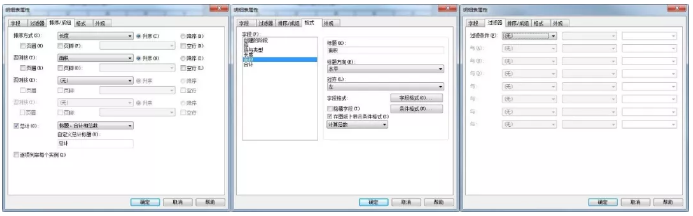

    14.整理明细表

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图14

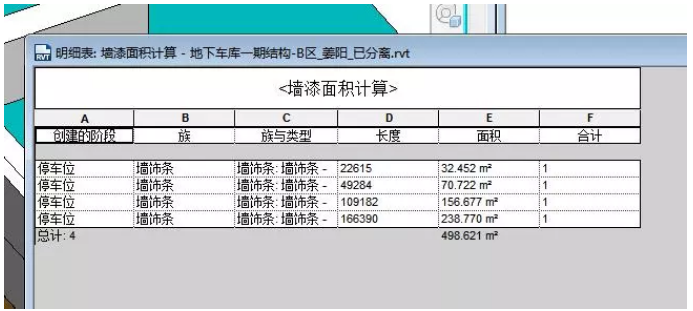

    15.确定,得到最终墙漆工程量明细表

revit如何快速测面积?看这边!教你Revit超简单制作地库墙漆的做法插图15

    此处为演示效果,只列出了4面墙体墙漆总面积

    16.到了此处墙漆就制作完成了,怎么样?是不是非常的简单好用!简直是效果展示、汇报工作的不二之选,快来试一试吧!
