Revit电气线管布置教程：Revit如何添加定义套管的可用类型

    文章来源：Revit MEP

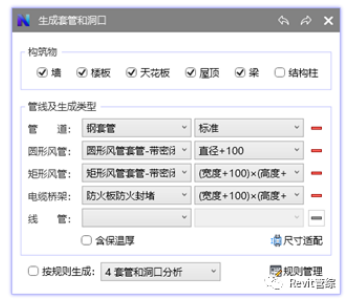

    管综易提供了不少图集中常规的套管族，但有时候我们也会用到一些其他的套管族，那么如何自定义添加可用的套管类型呢？

    今天我们一起来分享一下。

    1.打开生成套管配置文件

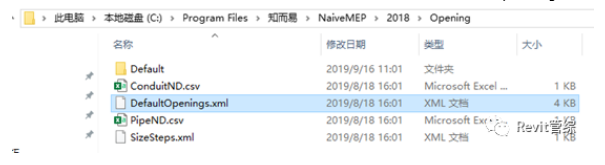

    首先找到管综易安装路径下对应Revit版本号的DefaultOpenings.xml的配置文件：

    右键选择打开方式，使用记事本打开：

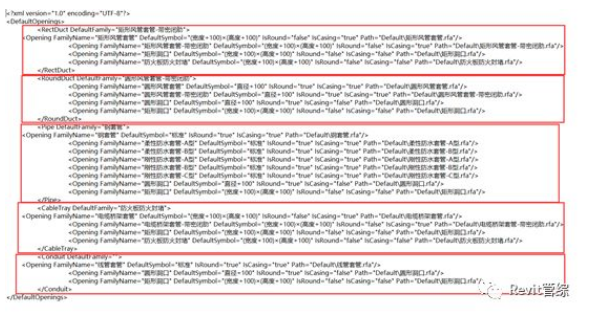

    如图依次为：矩形风管、圆形风管、管道、电缆桥架、线管的配置内容。

    2.添加已存在的可用套管

    以矩形风管为例，DefaultFamily对应的是我们软件中默认的套管族名称：

    主要是在中间添加行就可以了。

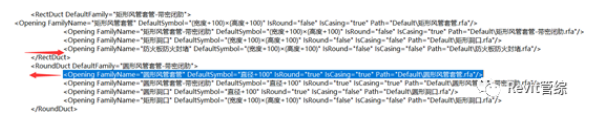

    例如：我们希望让矩形风管可以生成圆形的套管；

    可以将圆形套管配置下的一行复制到矩形套管下如图位置，然后保存文件即可。

    3.添加自定义的套管

    如果希望添加我们自己创建的套管族也是可以的，当然我们自己先要准备好族文件

    并且需要根据管综易的标准创建，可参考我们的教程——Revit标准套管族制作（1）钢套管

    注意：至少要有穿管管径、穿管长度、套管管径，3个实例参数

    例如添加一个电气线管的套管，先将族文件复制到下一级的文件夹Default中

    再修改DefaultOpenings.xml这个配置文件

    在电缆桥架配置下，添加一行

    <OpeningFamilyName=”电气套管”DefaultSymbol=”直径+100″IsRound=”true”IsCasing=”true”Path=”Default电气套管.rfa”/>

    FamilyName就是族名称；

    DefaultSymbol是默认调用的族类型；

    IsRound如果是圆形则设置为”true”，如果不是则设置为”false”；

    IsCasing如果是套管设置为”true”，如果是洞口设置为”false”；

    Path是族文件的路径，如果放置正确的话，不需要修改。

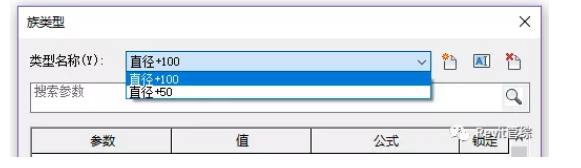

    注意：族类型是用户定义的，一般都不同，需要根据自己族本身创建的类型去定义。
