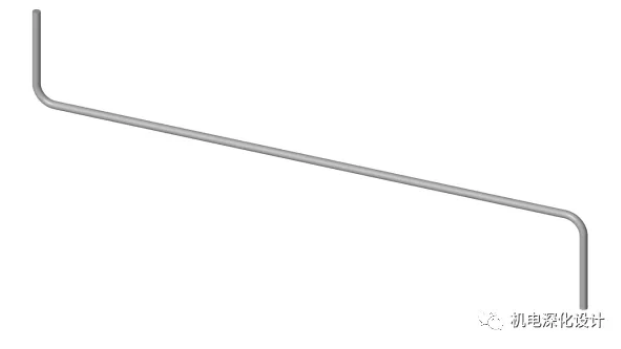

本篇文章以S形弯钩水平筋为例，记录该钢筋族的原理及其做法。
越来越多的装配式结构的建筑，在BIM建模的工作中经常会碰到此类问题，在Revit2020之前，原生的钢筋并不是很好用，没有很灵活，因此，通过自建钢筋族可以解决大多数问题，使用过程也比较灵活和方便。
首先，第一步：

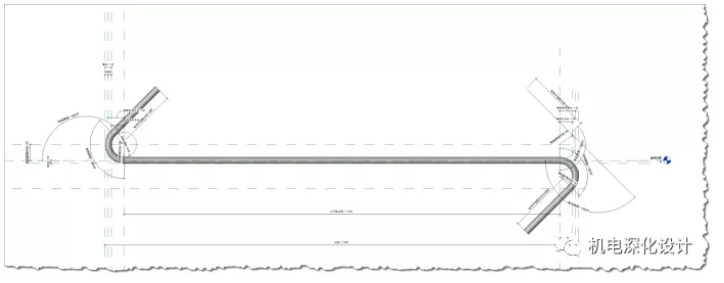

分析钢筋的构造原理：图中红框圈出的是需要在族中创建的参数
钢筋直径，水平段长度，弯钩平直段长度，弯钩弯折角度和弯弧内直径等基本参数。
第二步：

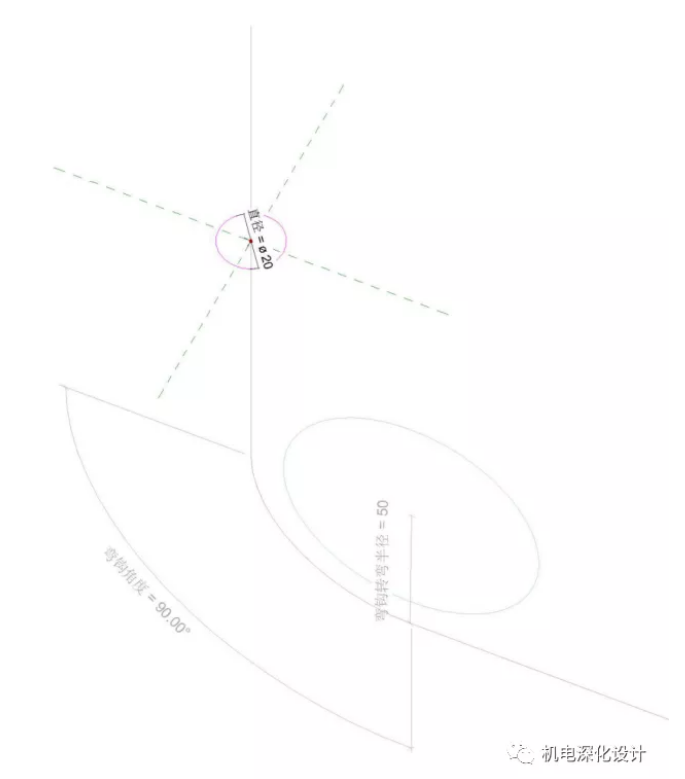

创建原理：由于该族带有角度弯弧因此通过创建参照线，再拾取参照线进行放样生成实体。

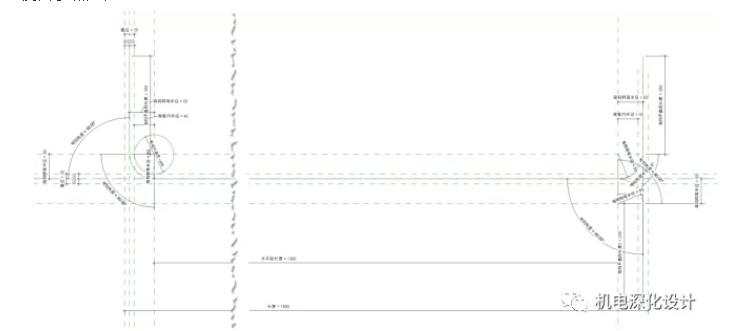

接着在族环境中创建参照平面和参照线，一般情况，直线数据使用参照平面，角度数据使用参照线。

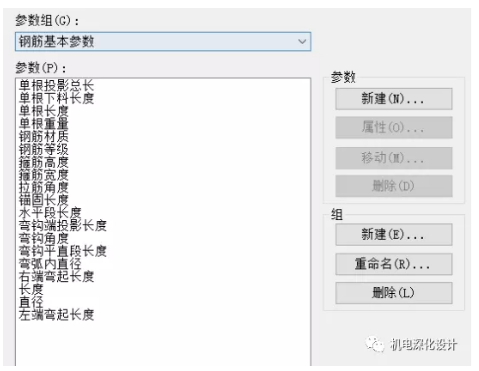

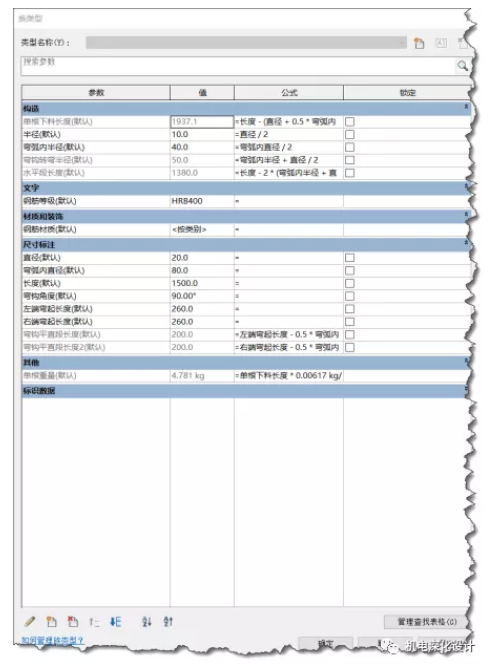

创建好参照平面和参照线之后，接着新建基本参数，参数比较多，但最终载入到项目中控制的参数就那么几个，如：钢筋直径、长度、弯弧内直径、弯钩角度等参数，如果参数需要在明细表中统计出来，则需要将该参数设置为共享参数。

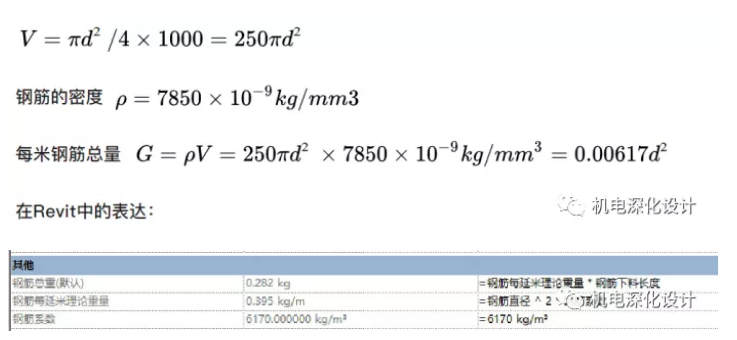

钢筋重量的计算
在钢筋的使用中，均是以千克（kg）、吨（t）为单位对钢筋的消耗进行衡量的。重量的计算需要了解钢材的密度和物体的体积，现以1m长度的钢筋来进行计算，每米不同直径钢筋的体积。
第三步：
通过放样→拾取路径→拾取三维边→编辑轮廓，生成构件实体。
第四步：

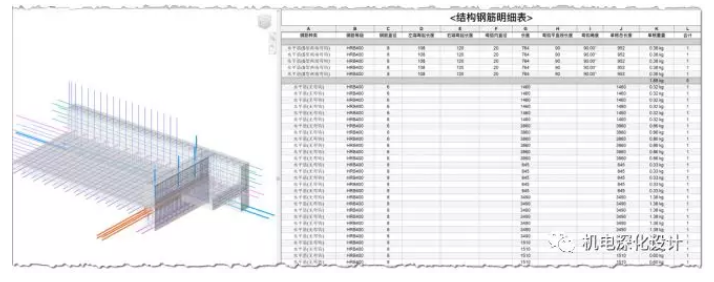

将该钢筋族载入至预制构件族中并载入项目中。
