Revit怎样画施工进度？在revit中，如何让运用信息参数对施工进度、成本、安全和质量进行管理

    文章来源：柏慕进业

    为了保证施工作业技术和活动能有序的进行，我们可以在revit中，按照项目进度计划、施工班组结算、安全是否合格、施工监理等等信息参数，达到责任到人和控制施工成本，来更好地控制项目进度、成本、安全和质量。

    步骤：

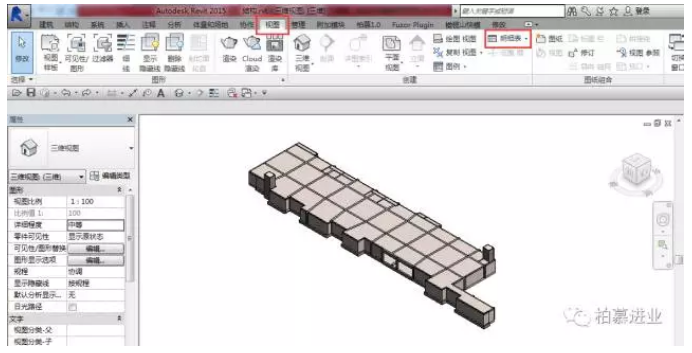

    以“柏慕—地下车库结构模型”为例，在“视图”选项卡下，创建新的明细表。如图1

    图1

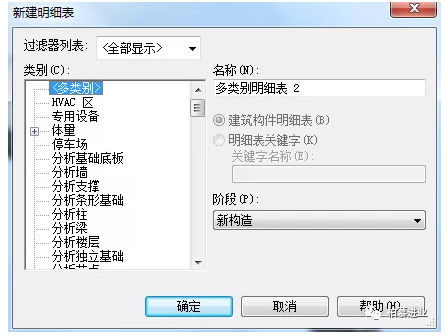

    选择明细表类别，如图2

    图2

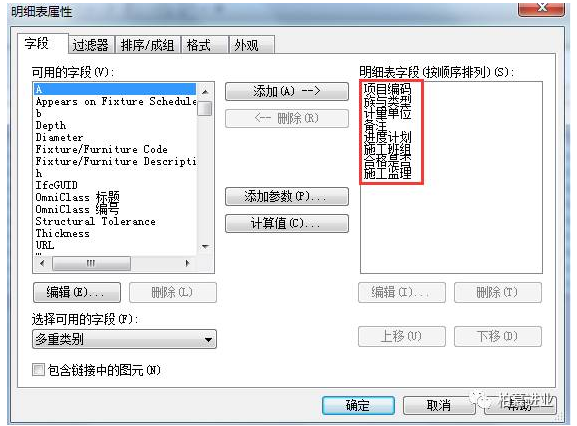

    2.设置字段选择：项目编码、项目名称、计量单位、进度计划、施工班组、是否合格、施工监理等字段。如图3

    图3

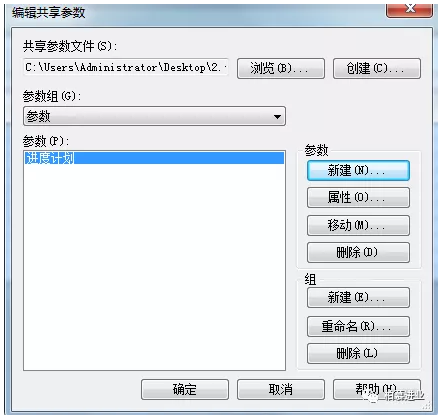

    注：如果可用的字段中没有我们想要的参数，比如进度计划。我们可在“管理”选项卡下，选择共享参数，创建进度计划参数，如图4。

    图4

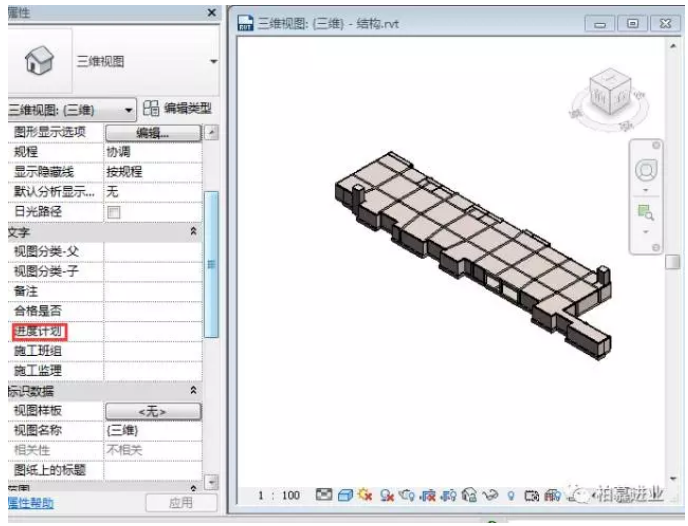

    再把共享参数载入到项目参数中即可在可用的字段中使用，如图5。

    图5

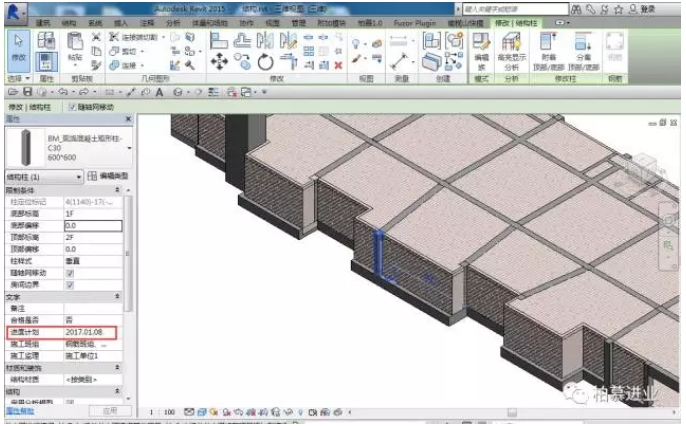

    选中项目中构件，输入施工进度计划时间，如图6

    图6

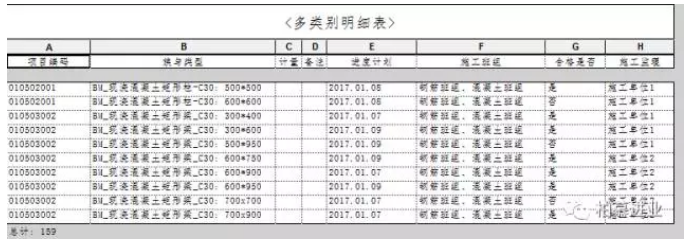

    同理：创建施工班组、施工监理以及安全合格是否共享参数。如图7

    图7

    3.设置过滤条件：

    1）设置筛选某天的工作内容，查看当天工作是否按实际进度进行，同时，可查看当天哪些施工班组工作来做成本结算，也可查看当天工作是否合格，有哪些监理单位或负责人负责；

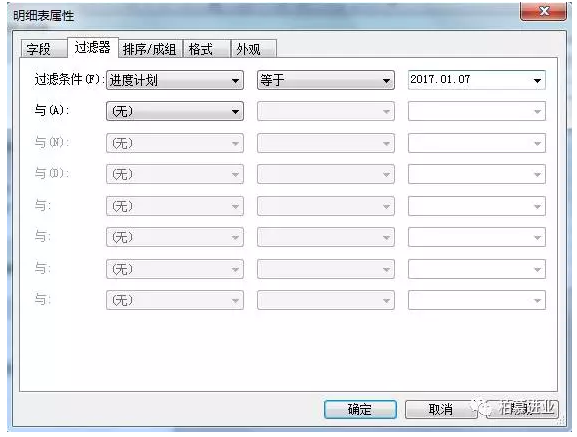

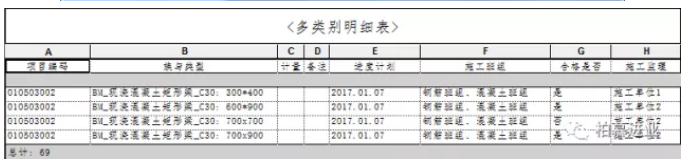

    举例：筛选2017.01.07，如图8：





        图8

    2）可直接筛选安全合格与不合格的，查看哪些天、施工班组以及施工监理负责的；

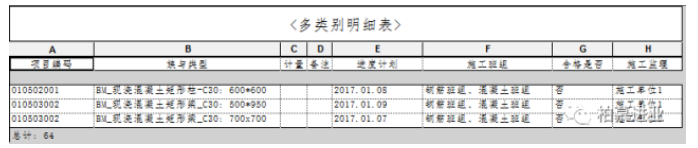

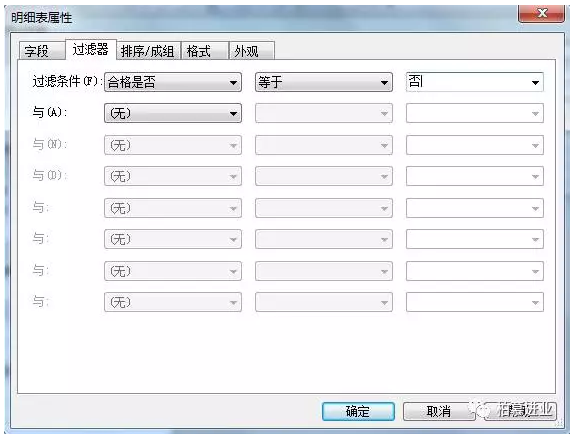

    举例：筛选安全不合格的，如图9：

    图9

    3）也可同时筛选多个参数。

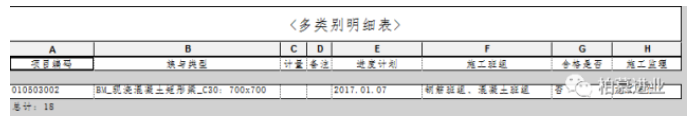

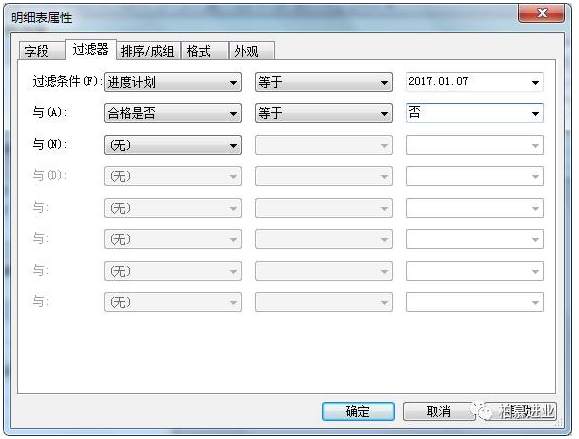

    举例：筛选2017.01.07当天工作内容、安全不合格，如图10。就能对质量以及成本把控，很清楚哪些施工班组和负责施工监理单位没达到施工要求。

    图10
