Revit中如何利用墙体创建踢脚线?

image_print阅读模式

在建模时,踢脚线除了可以单独绘制,也可以利用墙体同时绘制,下面5步教大家学会这方法。

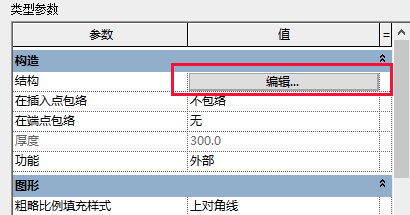

第1步:打开墙体【属性】对话框→【编辑类型】→【结构/编辑】如下图1

图1

第2步:根据实际情况为墙体添加饰面,点开【墙饰条】如图2

图2

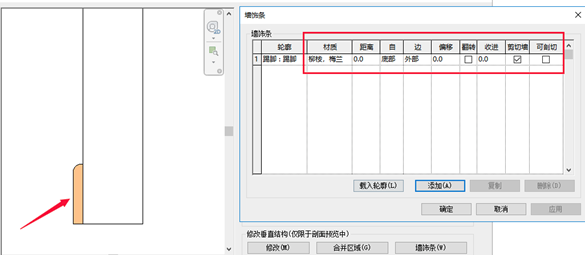

第3步:弹出界面之后点击【添加】,然后选择轮廓,这里的轮廓是可以自定义的,载入对应的轮廓族(特殊需要可以自行创建轮廓载入)。我们这里选择【踢脚】,里面的材质、距离等参数可以根据需要进行修改。如下图3、4

图3

图4

最后点击【确定】完成编辑,平面显示和三维视图显示如下图5

平面

【来源:科度BIM】
