关于基准（轴线及楼层线）的显示范围一直是Revit图面表达上必不可少的处理步骤。特别是在初始概念阶段，对于Grid很多时候只是在平面上让人有个基准尺度而已，并不要求特别准确。这样去一个个拉拽的话效率是偏低的。这里简单介绍一下用ScopeBox来设置Grid和Level的显示范围。

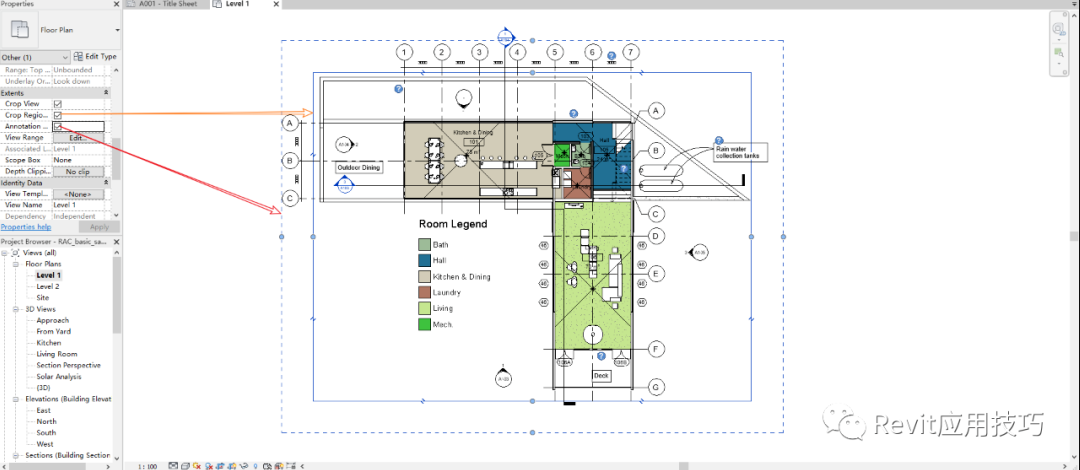

一般情况下Revit视图上会有两个框，一个实线是视图裁剪框，一个虚线是注释裁剪框。注释裁剪框每层并不一定一致（初期未排Sheet时直接打印会导致上下图纸位置不一致）。ScopeBox可作用于视图裁剪，默认情况下不作用于注释裁剪。

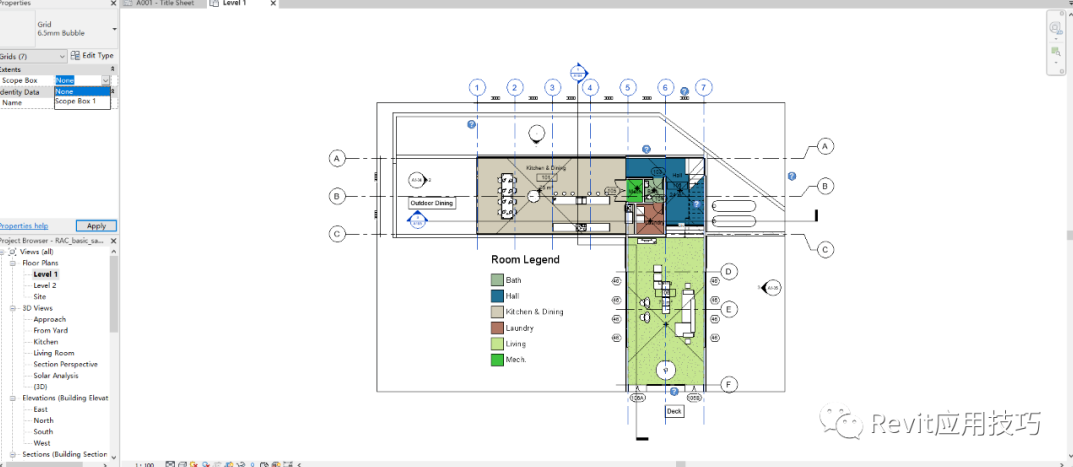

为了能让ScopeBox裁剪注释，我们需要选中该Grid或者Level，然后在Properties-Extents里面选择相应ScopeBox即可。
这时这些选中的Grid或者Level的3D位置就限制在ScopeBox的边界，从而达到统一注释的目的，让图面更整洁。

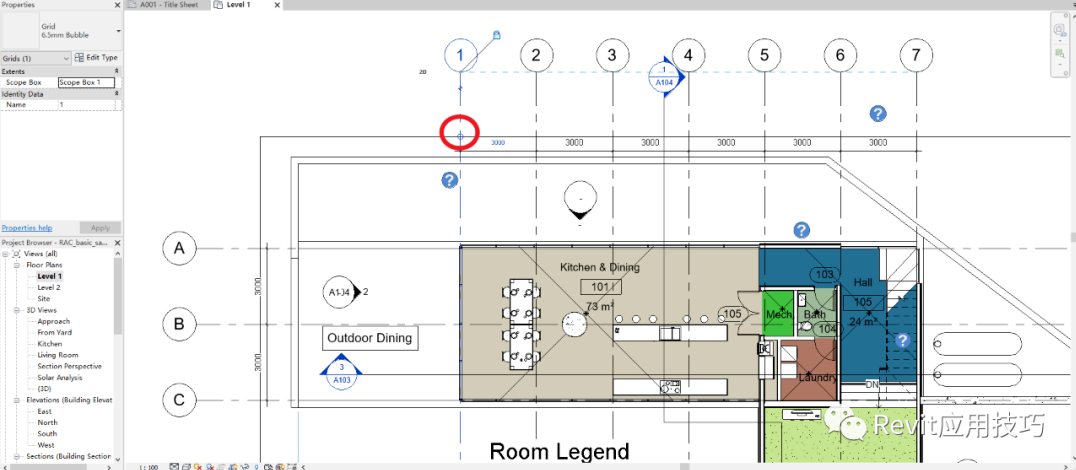

注意此时3D空心点不可调整（受ScopeBox约束），如果有局部需要调整，则需要用2D实心点来拉拽调整Grid。

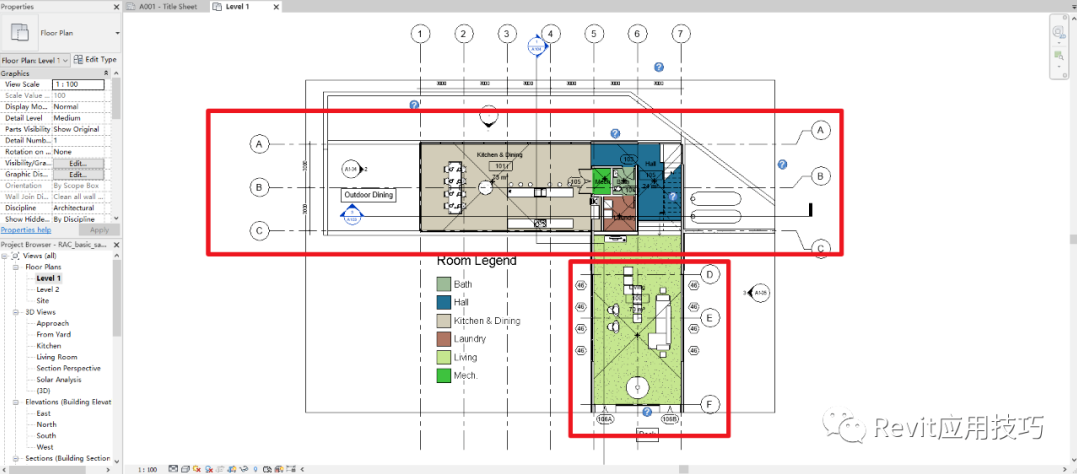

这种一般适用于不是完型的项目初期，比如样例文件中，上下两个轴线长度不一致的，一个个去拉拽会影响效率，用两个ScopeBox则能很快速地解决此类问题。

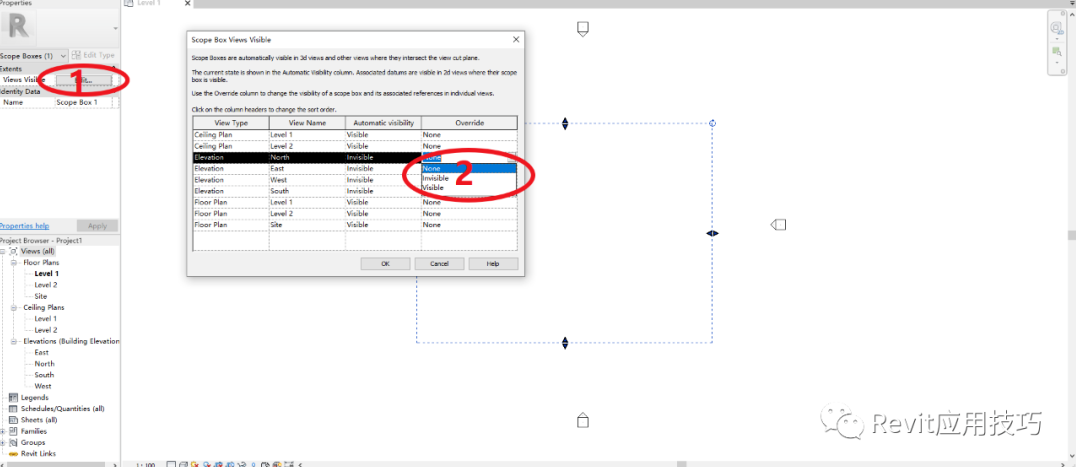

需要注意的是，Revit中ScopeBox在立面剖面等视图上是默认不可见的，所以如果Level要使用ScopeBox来约束的话，需要在ScopeBox的Properties里面将其Overide改为Visible。
