Revit中图怎么去除管线下方出现的阴影

image_print阅读模式

在绘制机电管线的时候,详细程度除精细模式外,管道下方会出现类似于“光晕”的存在,如图所示。但是可能不需要光晕。那应该怎么设置呢?下面进行讲解。

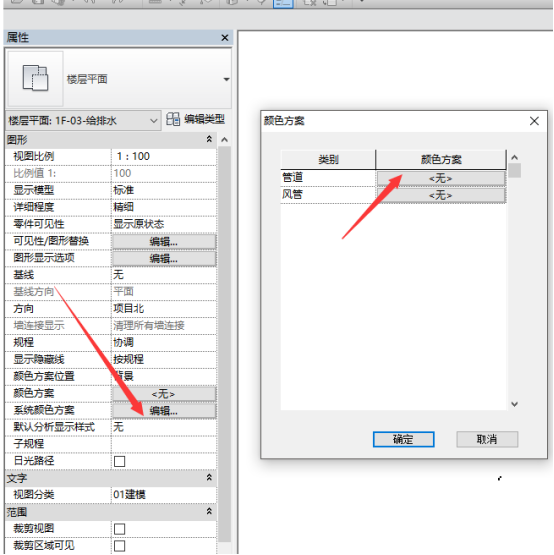

1、在视图属性栏中找到“系统颜色方案”,点击“编辑”,如图所示。

2、编辑“管道颜色填充”,将方案改选为无;如果的确需要颜色填充图例,那么就稍微把荧光笔宽度的值稍微改小一点,如图所示。
